1. 19" ELEKTROS MAITINIMO IR PASKIRSTYMO PANELĖS

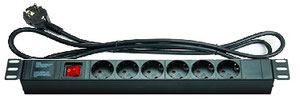

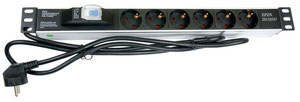

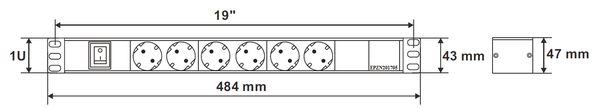

19"/1U maitinimo panelė.Galimybė pajungti  devynis aktyvinius įrenginius.

Techninės charakteristikos:

  -Rozečių skaičius 9x230V~16A

  -Laido ilgis-2m;

  -Aliuminio korpusas.

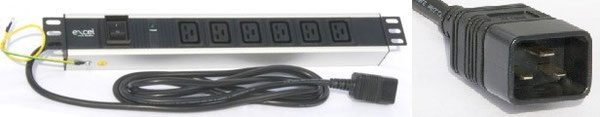

Naudojama optiniams komutatoriams maitinti didelės talpos FTTH stovuose.

19"/1U elektros monatvimo panelėje galima sumontuoti iki 8 vnt. įvairios paskirties "S" modulių.Priklausomai nuo poreikio,gaminami 'dangčiai su dviem arba keturiomis kiaurymėmis.Komutacija tarp automatų atiekama vidinėje arba išorinėje panelės pusėje.

Į išorinę pusę laidai pravedami per 5 16mm diametro kiaurymes,į kurias yra įstatytas plastikiniai izoliatoriai.

19"/1U Elektros paskirstymo skydas nuolatinei srovei EPS-48DC susideda:

  -19"/1U elektros montavimo panelės -1vnt.ZN kodas 550800;

  -Automatinio jungiklio S-201 C6A ABB-2vnt;

  -Automatinio jungiklio S-201 C16A ABB-2vnt;

  -ZS4 gnybtas mėlynas (M4/6) ABB-4vnt;

  -ZS4 gnybtas pilkas (M4/6) ABB-4vnt;

  -ZS4-PE gnybtas g/ž (M4/6) ABB-4vnt;

  -Trumpiklis JB5-2 ABB,6 vnt;

  -jungiamųjų montažinių laidų 4mm-kompl;

  -įžeminimo šynos cinkuotos 1,5mm skardos;

  -ES4 dangtelis  gnybto izoliavimui ABB-2vnt;

  -HV24 plastikinė įvorė 29,7/24,1mm,5 vnt;

  -markiravimo medžiagos-kompl.

19"/1U lygintuvo pajungimos skydas LPS-1 susideda:

  -19"/1U elektros montavimo panelės -1vnt.ZN kodas 550802;

  -19"/1U elektros montavimo panelė tušcia, 1 kmpl;

  -Automatinis jungiklis ABB S-201 C20A ,1 vnt;

  -Viršitampių iškroviklis ETITEC275/20 C,1 vnt;

   -ZS4 gnybtas mėlynas  ABB (M4/6),2 vnt;

  -ZS4 gnybtas pilkas ABB (M4/6),10 vnt;

  -ZS4-PE gnybtas g/ž  ABB (M4/6),2 vnt;

  -Trumpiklis JB5-3 ABB,4 vnt;

  -Dangtelis gnybto izoliavimui ES4,3vnt;

  -Laidas H07V-U 1x4mm2 mėlynas 1 m;

  -Laidas H07V-U 1x4mm2 rudas 1m;

  -Laidas H07V-U 1x4mm2 g/ž 1 m;

  -Ižeminimo šyna cinkuotos skardos,1 vnt;

  -Markiravimo medžiagos,1 kompl;

  -HV24 plastikinė įvorė 29,7/24,1mm,5 vnt;

  -Montavimo darbai, 1 vnt.

19”/3U elektros montavimo panelė (power box) susideda iš pagrindo su DIN 35 bėgeliu,tvirtinamo keturiais varžtais į 19” komutacinę spintą ir dekoratyvinio išorinio dangčio,tvirtinamo dviem varžtais išpriekio su stačiakampe kiauryme 430x45mm automatų jungikliams,rozetėms statomoms ant DIN bėgelio.

Panelė nudažyta miltelinio dažymo technologija.Spalva RAL7035

Panelė skirta :

  -48V nuolatinės įtampos paskirstymui;

  -~230V kintamos įtampos paskirtymui.

Naudojant panelę =48V ir ~230V įtampų paskirstymui,joje numatytas perkeliamas skirtukas,kad fiziškai atskirti šių įtampų automatus į dvi dalis.Panelė turi varinį 5x12mm,kontaktiniu būdu privirintą įžeminimo gnybtą,prie kurio galima sukti atitinkamą paskirstymo kaladėlę.

Galinėje panelės pusėje pritvirtintas perforuotas kanalas 40x60mm elektros kabelių paskirstymui,bei iškirstos kiaurymės kabelio pravėrimui ir tvirtinimui.

Techninės charakteristikos:

  -Aukštis: 3U (U=44,5mm.)

  -Plotis: 19” (485mm.)

Gylis :

  -60mm be perforuoto kanalo

  -100mm su perforuotu kanalu 40x60mm.

Maksimalus S tipo modulių skaičius (17,5mm )-iki 25vnt.

Gaminamos sekančios modifikacijos:

  -19"/3U elektros paskirstymo skydas (be skirtuko ir perforuoto kanalo)-ZN kodas 550810;

  -19"/3U elektros paskirstymo skydas EPS-48V DC/230V AC,su skirtuku-ZN kodas 550805.

 -19"/3U elektros paskirstymo skydas M100-3DIN (su skirtuku ir 2 papildomais DIN bėgeliais skersai)-ZN kodas 550794.

19”/3U PDU-4SS-4F (Power distribution unit) t.y. elektros paskirstymo skydas, yra pagamintas 19"/3U elektros paskirstymo skydo M100-ZN kodas 550791 pagrindu.19"/3U PDU-4SS-4F susideda iš pagrindo su DIN 35 bėgeliu,tvirtinamo keturiais varžtais į 19” komutacinę spintą ir dekoratyvinio išorinio dangčio,tvirtinamo keturiais varžtais išpriekio su stačiakampe kiauryme 430x45mm automatų jungikliams,rozetėms statomoms ant DIN bėgelio.DIN bėgelis yra pakeltas 40mm nuo elektros paskirstymo panelės dugno,kas leidžia laisvai atlikti automatų tarpusavio pajungimus.

Panelė nudažyta miltelinio dažymo technologija.Spalva RAL7035

Panelė skirta  suformuoti  keturis autonomiškai komutuojamus SCHUKO kištukinius lizdus~250V/16A Ac.

19"/3U panelės korpusas  turi centrinį varinį 5x12mm,kontaktiniu būdu privirintą įžeminimo gnybtą prie kurio privedami vidiniai PDU įžeminimo kontaktai bei bendras komutacinės spintos įžeminimas.

Techninės charakteristikos:

  -Aukštis: 3U (133,5mm), (U=44,5mm.);

  -Plotis: 19” (482,6mm.);

  -Gylis: 100mm.

19"/3U PDU-4SS-4F susideda:

   -19"/3U elektros paskirstymo skydo M100-1vnt;

   -Automatinio jungiklio S-201 C16A ABB-4vnt;

   -SCHUKO kištukinių lizdų ~250V/16A,montuojamų ant DIN-4vnt;

   -ZS6-BL gnybtas mėlynas (M6) ABB-1vnt;

   -ZS6 gnybtas pilkas (M6) ABB-1vnt;

   -ZS6-PE geltonai/žalio gnybto (M6) -1vnt;

   -ES6 dangtelis  gnybto izoliavimui ABB-1vnt;

   -jungiamųjų montažinių laidų 6mm2-kompl;

   -įžeminimo  centrinio gnybto;

   -uždengimo dangtelių komplekto;

   -markiravimo medžiagos-kompl.

Įvadas paduodamas trigysliu minkštu 6mm2 elektros kabeliu,kuris jungiamas į 6mm2 atitinkamas rinkles.

Maksimaliai galima sumontuoti šešis autonomiškai komutuojamus kištukinius lizdus su įžeminimu ant DIN 35 bėgelio.

19”/3U elektros paskirstymo skydas (power box) susideda iš pagrindo su keturiais DIN 35 bėgeliais pritvirtintais vertikaliai 3U. Ant kraštinių bėgelių telpa po šešis S tipo automatus.Vidiniai du vertikalūs DIN bėgeliai skirti rinklių montavimui,skirtų įvairių įvadų ir apkrovų komutavimui ir skirstymui.Pagrindas tvirtinamas keturiais varžtais į 19” komutacinę spintą.Ant jo užsideda dekoratyvinis (apsauginis) išorinis dangtis.Jis tvirtinamas keturiais varžtais išpriekio.DIN bėgeliai yra pakelti 40mm nuo elektros paskirstymo panelės dugno,kas leidžia laisvai atlikti automatų tarpusavio pajungimus.Visi vertikalūs DIN bėgeliai tarpusavyje yra apjungti 1,5mm storio ir 15mm pločio cinkuotos skardos šyna,kurios vienas galas,įžeminimo laido pagalba yra sugungtas su skydo centriniu įžeminimo gnybtu.Panelė nudažyta miltelinio dažymo technologija.Spalva RAL7035.

Panelė skirta :

  -48V DC nuolatinės įtampos paskirstymui;

  -~230V Ac kintamos įtampos paskirtymui;

19"/3U Elektros paskirstymo skydas nuolatinei srovei EPS-48DC-12A susideda:

-19"/3U elektros paskirstymo skydo V100-1vnt;

  -Automatinio jungiklio S-201 C32A ABB-2vnt;

  -Automatinio jungiklio S-201 C16A ABB-2vnt;

  -Automatinio jungiklio S-201 C10A ABB-4vnt;

  -Automatinio jungiklio S-201 C06A ABB-4vnt;

  -ZS16-BL gnybtas mėlynas (M16) ABB-2vnt;

  -ZS16 gnybtas pilkas (M16) ABB-2vnt;

  -ZS6-BL gnybtas mėlynas (M6) ABB-12vnt;

  -ZS6 gnybtas pilkas (M6) ABB-12vnt;

  -ES6 dangtelis  gnybto izoliavimui ABB-2vnt;

  -Trumpiklis JB6-50 (6) ABB,4 vnt;

  -jungiamųjų montažinių laidų 6mm2-kompl;

  -įžeminimo  centrinio gnybto;

  -markiravimo medžiagos-kompl.

Įvadiniai gnybtai (+ ir -) numatyti 16mm2.Paskirstymo-6mm2.Po automatais ir rinklėmis yra 40mm tarpas iki dugno tarpusavio sujungimams atlikti.Dugne yra iškirstos kiaurymės įvadiniams kabeliams,bei  aštuonios eilės po tris "T" formos laikiklių kabelių tvirtinimui dirželių pagalba.

19"/3U elektros montavimo panelė (power box) turi teleskopinę ištraukiamą dalį,ant kurios tvirtinasi automatai ar paskirstymo kaladėlės.Ištraukimo gylis-121mm.Ištraukiamoje dalyje yra "T" formos laikikliai,kurie leidžia patogiai ir tvirtai ,dirželių pagalba, sutvirtinti įvadinius ar paskirstymo kabelius.

Šis elektros paskirstymo skydas yra skirtas ir kintamos (AC) ir nuolatinės srovės (DC) komponentams.

Techninės charakteristikos:

  -Reguliojamo gylio DIN bėgelis;

  -Plastikinis dangtelis,su galimybe įstatyti "akles";

  -Maksimali elementų talpa (18mm pločio)-22vnt;

  -Aukštis-3U;

  -Gylis:220mm;

  -Spalva:RAL7035.

Gamintojas:Rittal.

Elektros paskirstymo spintose ant DIN bėgelių yra montuojami elektros automatai ir paskirstymo kaladėlės.Kad apsaugoti po įtampa esančius laidus,buvo pagaminta apsauga iš skaidrios 3mm PVC medžiagos.

Techniniai apsaugos parametrai:

  -Ilgis 300mm;

  -Aukštis 160mm;

  -Viršutinis užlenktas 90 laipsnių kampu bortas-110mm;

  -Distanceriais nutolintas tatstumas nuo DIN bėgelio-90mm.

Pastaba:galima pagaminti ir kitokių matmenų specializuotas apsaugas.

Šio tipo adapterio užtenka vieno,prisukant jį iš vienos 3U elektros paskirstymo skydo ar kito įrenginio pusės.Naudojant šito tipo adapterį lieka laisvesnės vietos įvadiniams ir paskirstymo kabeliams tarp 19" liniuotės ir pačio 19"/3U EPS korpuso.

 Komplektą sudaro:

   -Adapteris 19"-21"/3U 1vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-2vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-3vnt.

Stačiakampė kiaurymė adapterio viduryje yra skirta 6mm veržlei įsegti,prie kurios vėliau yra tvirtinamas 19"/3U elektros paskirstymo skydo dangtis.

Šio tipo adapteris sukamas prie abiejų 19"/3U elektros paskirstymo skydo šonų (pusių).Tai leidžia įrenginį į 21" rėmą įsukti simetriškai.

Komplektą sudaro:

   -Adapteris 19"-21"/3U 2vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie 19"/3U EPS-o.-4vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė 19"/3U EPS-o įsukimui į 21" spintą-4vnt.

Stačiakampė kiaurymė adapterio viduryje yra skirta 6mm veržlei įsegti,prie kurios vėliau yra tvirtinamas 19"/3U elektros paskirstymo skydo dangtis.
