DIDELĖS TALPOS FTTH OPTINIO PASKIRSTYMO SISTEMOS.

1.FTTH ZN-864 Optical distribution frame.

2.FTTH ZN-432 19"/2U 48 SC ODF pagrindu.

Techninį didelės talpos optinės paskirstymo sistemos aprašymą rasite ČIA:

Microsoft Word - Ekonominis FTTH ZN 864
Adobe Acrobat Document [512.6 KB]
Download

Ekonominio FTTH atskirų segmentų išdėstymo schemą rasite ČIA:

Ekonominis FTTH 20091112surinkimo instru
Adobe Acrobat Document [77.3 KB]
Download

Galimus jungiamųjų šviesolaidžių tvarkymo elementus rasite ČIA:

Optikos tvarkymo elementai 20090505.pdf
Adobe Acrobat Document [406.9 KB]
Download

The photo gallery requires at least Flash 9.0.28!

Please install the current FlashPlayer.

FTTH-480 ir 960 SISTEMOS SUMONTUOTOS 19"/2U 48 SC ODF pagrindu.

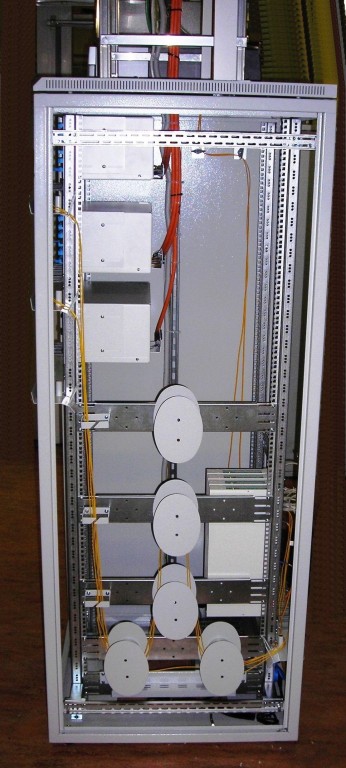

3.FTTH-432KS SISTEMA SUMONTUOTA 19"/42U 800x800 KOMUTACINĖJE SPINTOJE.

Tai didelės taplos optinių šviesolaidžių paskirstymo sistema, plečiama iki 432vnt. šviesolaidinių skaidulų paskirstymo sistemos, suformuota 19"/42U 800x800 komutacinės spintos pagrindu,kurios:

- priekinėje dalyje yra:

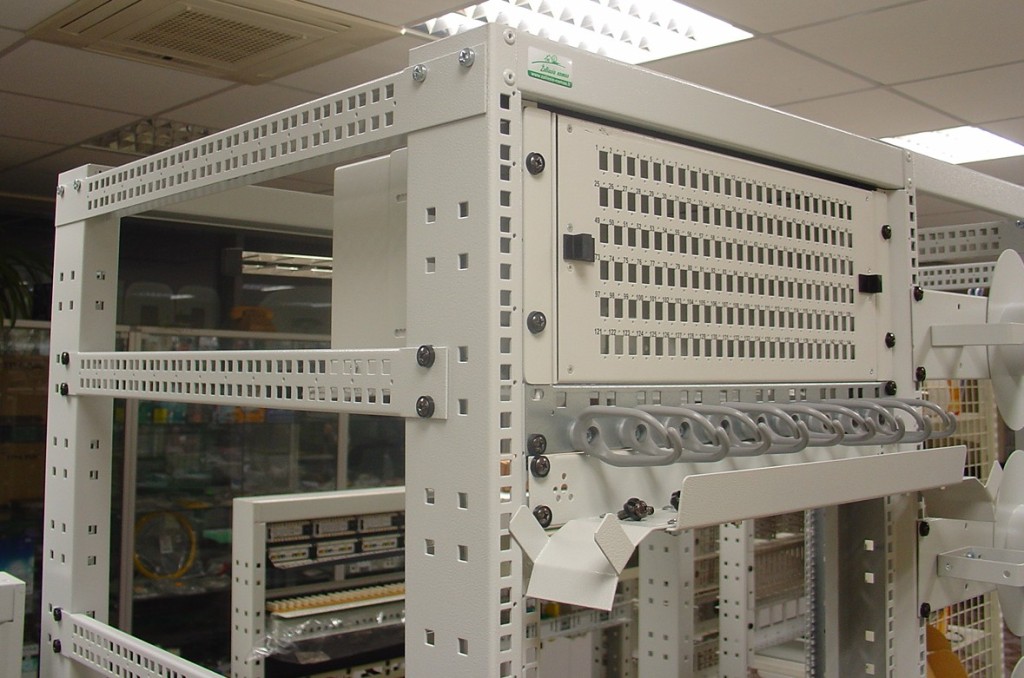

-19"/4U 144 šviesolaidinių skaidulų optinio paskirstymo blokų 3vnt.(550818)

-19"/1U kabelių tvarkymo panelių 3vnt. su 9 kreipiančiaisiais žiedai po kiekvienu ODF (550051)

-19"/1U optinių kabelių laikymo panelių 3vnt su perėjimais š šoninę tvarkyklę (550506)

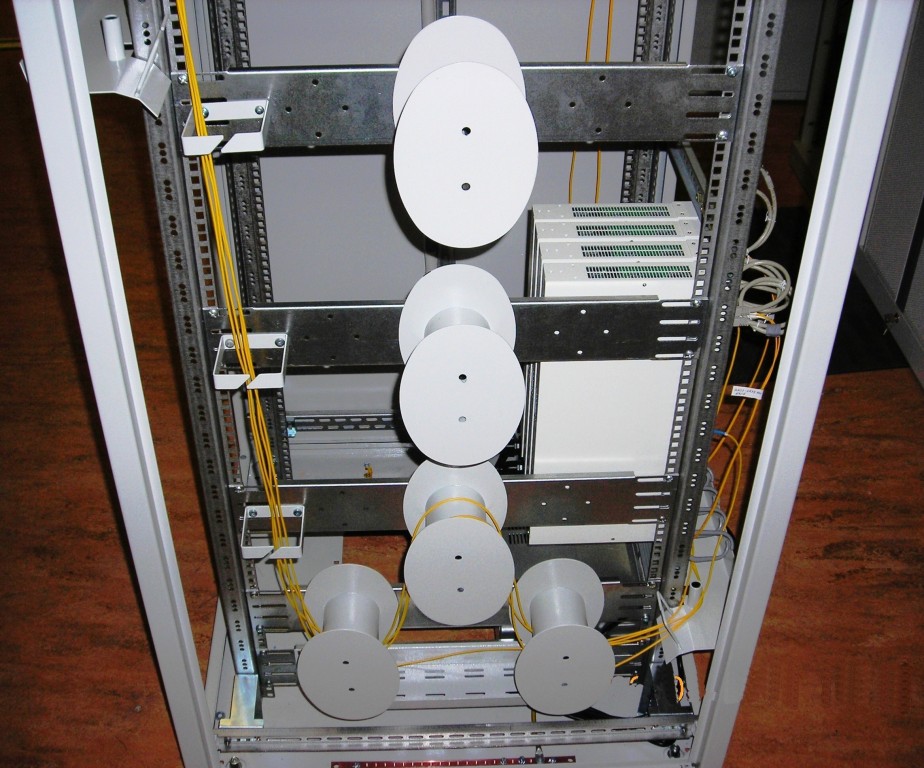

-šoninėje dalyje suformuota šoninnė jungiamųjų šviesolaidžių tvarkyklė iš:

-2U optinės ritės laikiklių 4vnt.(550834);

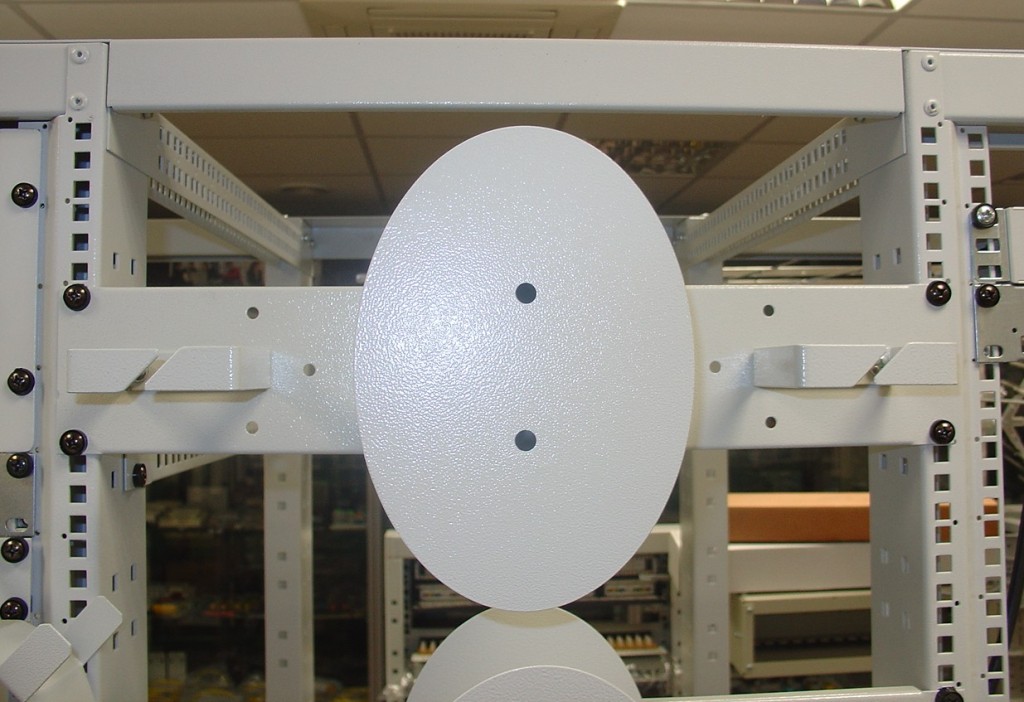

-Optinio kabelio ričių OKR-D 5vnt. (550447);

-metalinių stačiakampių kreipiančiųjų žiedų 3vnt. (550407);

-19"/1U kabelių laikymo lentynėlės po optinėmis ritėmis (550500);

-galinėje spintos dalyje suformuota aktyvinė dalis,kuri susideda iš:

-19"/1U 9UH optinių komutatorių (OK) laikiklio 1 komplekto (550053),kuriame optiniai komutatoriai įsukti vertikaliai ir telpa įsukti 9 OK.Tai pagerina OK aušinimo efektyvumą apie 30%.Tokia struktūra užima į aukštį 12U komutacinės spintos.

-optinių komutatorių su 24 optiniais portais;

-19"/1U optinių kabelių laikymo panelės 1vnt su perėjimais į šoninę tvarkyklę (550506)

-19"/1U maitinimo panelė su 9 rozetėmis 1vnt (550145);

-19"/2U įtampos keitiklis 48VDC/230V AC.

The photo gallery requires at least Flash 9.0.28!

Please install the current FlashPlayer.

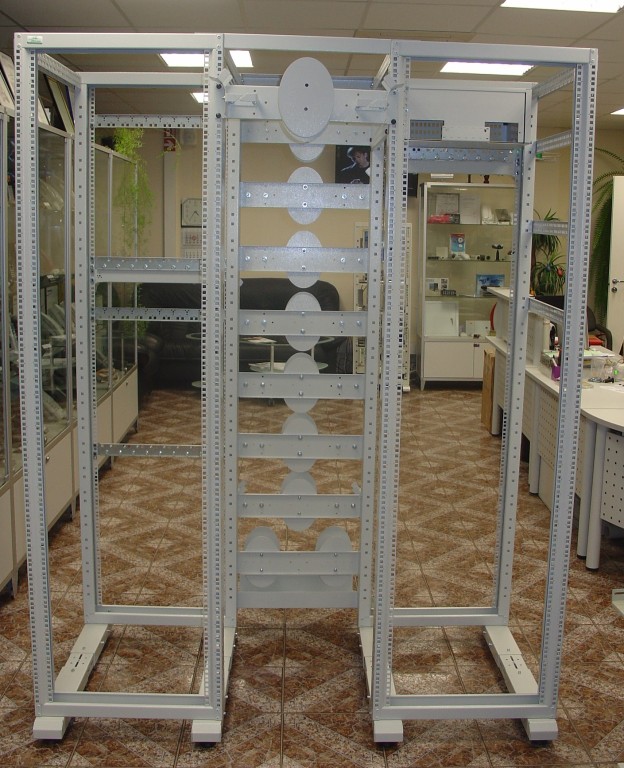

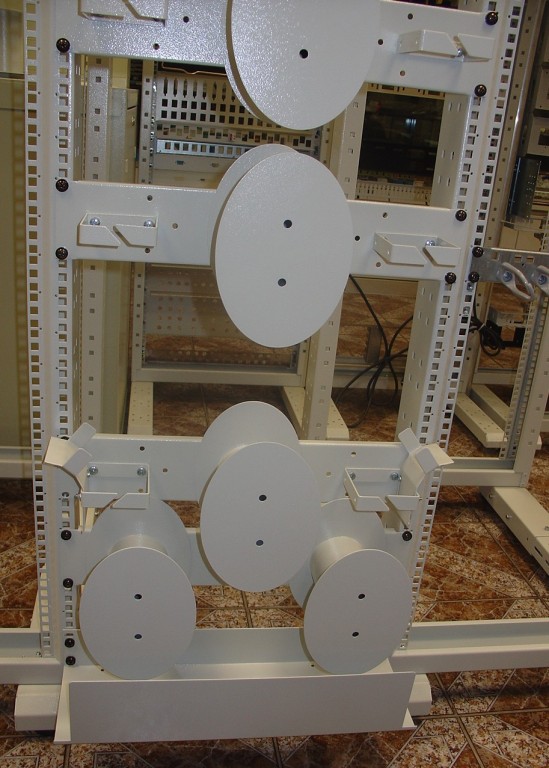

4.FTTH-ZN432AR SUMONTUOTAS 19"/42U ATVIRO RĖMO PAGRINDU.

FTTH-ZN192AR susideda iš:

-19"/42U atviro rėmo su padu ir reguliuojamo aukščio kojomis (ZN kodas 550271);

-2U šoninių optinių ričių laikiklių 7vnt. (ZN kodas 550833);

-Optinio kabelio ritės OKR-V 19 vnt. (ZN kodas 550446);

-Optinio kabelio ritės OKR-D 6vnt. (ZN kodas 550447);

-Kreipiančiojo žiedo optinio kabelio pratempimui 80x80x20 7vnt. (ZN kodas 550407);

-Kreipiančiojo žiedo su laikikliu,horizontaliam perėjimui iš vieno stovo šono į kitą 2kompl.

-19"/2U 48 SC optinio paskirstymo bloko (ODF) 4 vnt.;

-19"/1U optinių komutatorių,montuojamų vertikaliai 8vnt.;

-19"/1U 9 rozečių maitinimo bloko ~230V/16A (ZN kodas 550145 ),tvirtinamų galinėje stovo pusėje ir skirtų optinių komutatorių maitinimui pajungti.

-Tvirtinimo varžtų komplekto stovo surinkimui ir tvarkymo elementų tvirtinimui.

19"/42U dvigubo rėmo pagrindu FTTH sistemą galima išplėsti iki 288 skaidulų talpos.

Atvira didelės talpos FTTH sistema.

Atviros didelės talpos FTTH sistemos naudojamos tuomet ,kai vienoje serverinėje susikoncentruoja didesnis nei 100 vnt optinių sujungimų.Toks sprendimas leidžia lengvai montuoti ir komutuoti optinius kabelius.Modulinė konstrukcija leidžia palaipsniui didinti optinių sujungimų skaičių,priklausomai nuo FTTH tinklo augimo,kas leidžia sumažinti naujai pajungiamų abonentų darbų ir mežiagų savikainą.

Atviro FTTH stovo sudedamosios dalys:

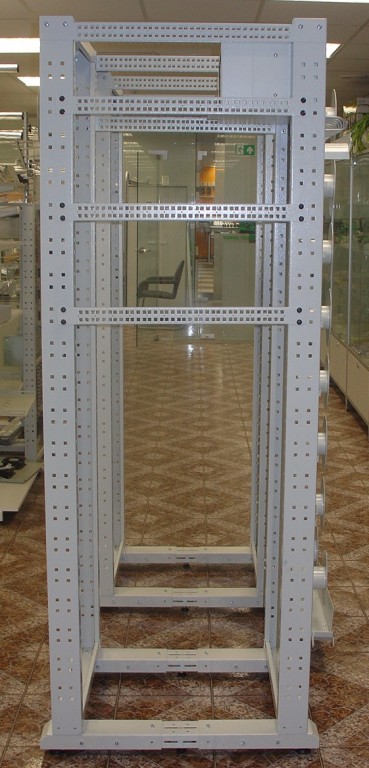

-19"/42U dvigubas rėmas;

-krosavimo moduliai (reikiamos talpos ir struktūros ODF);

-jungamųjų optinių šviesolaidinių kabelių rezervo tvarkymo elementai;

-įvadinių kabelių tvirtinimo ir paskirstymo modulis.

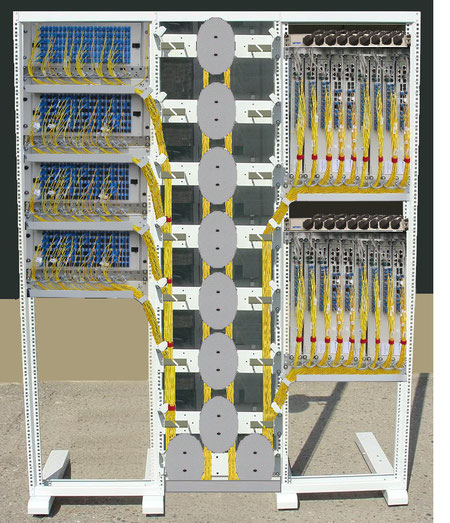

5.FTTH ACE-1728 Sumontuota 19"/42U atvirų rėmų pagrindu.

FTTH ACE-1728 susideda iš:

-Dviejų 19"/42U 2000x600x600 mm atvirų rėmų,kuriuose sumontuoti optiniai komutatoriai;

-Jungiamųjų optinių kabelių tvarkymo sistemos;

-19"/1U 48 SC optinių kabelių paskirstymo blokų (ODF) stovo,kuriame sumontuoti 36 ODF-ai.

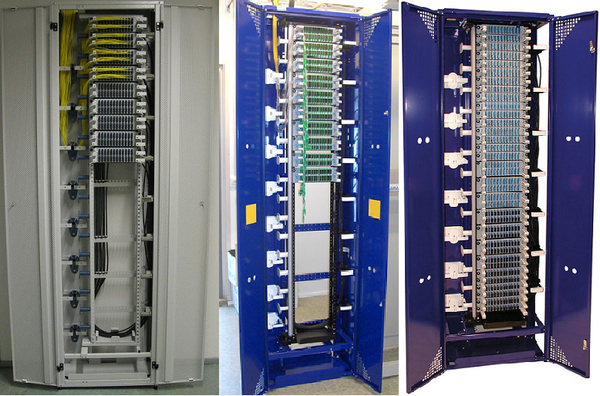

6.FTTH SISTEMOS LISA FA300,FA600,FA900 ir FA1200.

Techninė specifikacija:

-Pagaminta: Huber + Suhner;
-Suderinamas su ZN 96/TPSA-009;
-Lanksti modulinė sistema didelėms interneto tinklo mazgams;
-Lengvas montavimas ir plėtimo galimybė;
-Naudojamas aukštis 45 U;
-Stovų pločiai (FA 300)-300mm,(FA 600)-600mm,(FA 900)-900mm,(FA 1200)-1200mm;
-Gylis (300 mm);

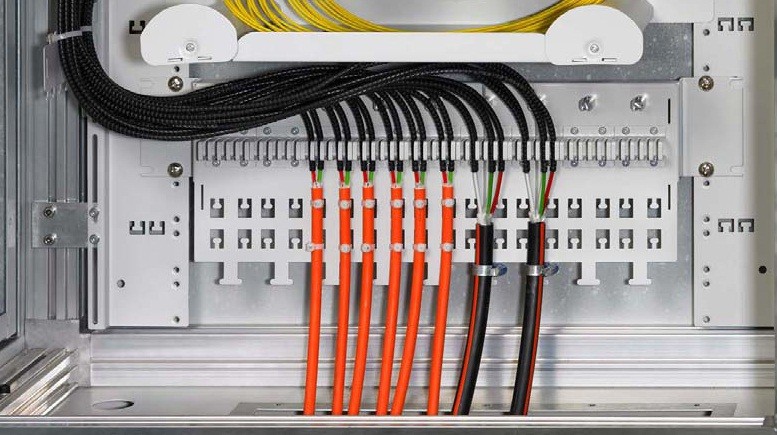

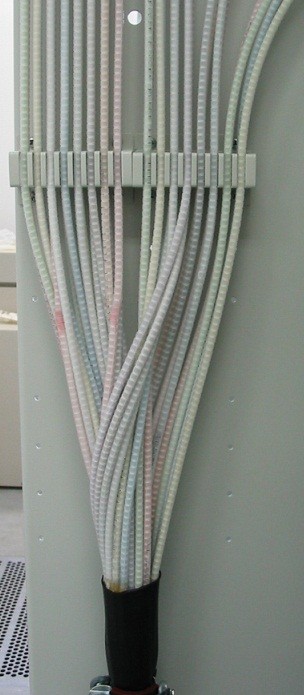

-Kabelių įvedimas ir išvedimas per viršų ar apačią;

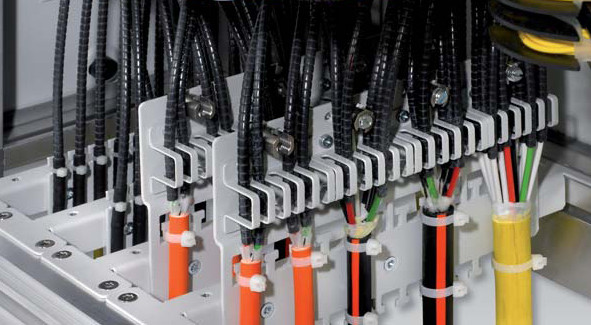

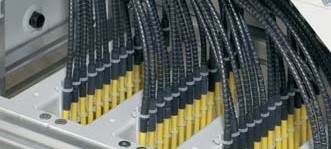

-Patogi įvadinių kabelių ir jungiamųjų šviesolaidžių tvarkymo sistema.
