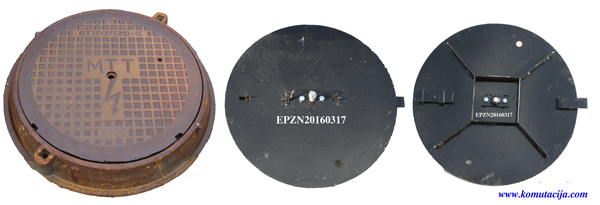

TELEKOMUNIKACINAI ŠULINIAI

6.2.Reperio lentelė. Tai ryšių kanalizacijos šulinio žymėjimo ženklas. Lentelė gali būti pagaminta iš sintetinės medžiagos ar iš aliuminio plokštelės.Tai 120x120mm išmatavimų plokštelė su apvalintais kampais ir keturiomis tvirtinimo kiaurymėmis kampuose.

7.Kabelinės ryšių linijos įrenginiai – įrenginiai, skirti signalams kabeline ryšių linija perduoti ir (ar) paskirstyti (skirstomosios spintos, dėžutės, stulpeliai, movos ir kt.).

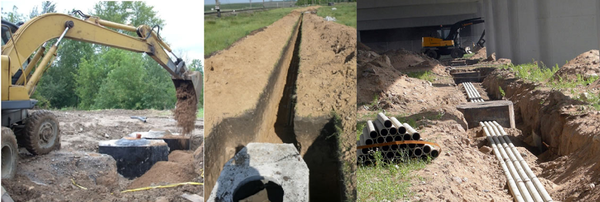

8.Ryšių kanalizacijos montavimo darbai.

Žemės kasimo darbus galima atlikti tik gavus atitinkamos instancijos leidimą.

  Tiesiant ryšių kabelių kanalus bei įrengiant šulinius, juos remontuojant ar naudojant,paprastai atliekami šie žemės darbai:

 -išardomi ir atstatomi šaligatviai bei važiuojamoji dalis;

 -kasamos duobės ir tranšėjos;

 -įrengiami sutvirtinimai grioviams ir tranšėjoms;

 -užpilamos duobės ir tranšėjos;

 -suplūkiamas gruntas;

 -pakraunama ir išvežama atliekama žemė;

 -išlyginamas gruntas ir atliekami kiti aplinkos tvarkymo darbai.

Prieš pradedant kasimo darbus, trasa turi būti tiksliai pažymėta pagal darbo brėžinius.

Žymint trasą, turi būti pažymėta:

 - ašinė ir išorinės linijos, žyminčios tranšėjos platumą;

 - požeminiai įrenginiai;

 - trasos kertami kabeliai;

 - tranšėjos gylio pakitimai, jeigu trasoje numatytas įvairus gylis.

Žymima gairėmis, panaudojant matavimo ruletes. Pašalinių įrenginių persikirtimo vietos

žymimos kuoleliais su atitinkamais užrašais: „kabelis“, „vandentiekis“ ir kt. Žymint trasą,

nukrypimai nuo darbo brėžinių galimi tik suderinus su projektine organizacija ir užsakovu.

Kasant duobes ir tranšėjas, aplink darbų vietą reikia padaryti aptvaras su įspėjamaisiais

užrašais. Pagal eismo taisyklių reikalavimus, prie tų darbo vietų, kur reikia, kad transportas judėtų atsargiai, reikiamu atstumu turi būti pastatyti kelio ženklai, o nakties metu prie aptvaro turi degti raudoni šviesos signalai.

Prieš pradedant darbus, trasoje esantys medžiai ir šulinių landos apsaugomi, kad nebūtų užpilti žeme ir nuo transporto priemonių. Prie priešgaisrinės apsaugos šulinių paliekamas laisvas privažiavimas..Normaliam pėsčiųjų ir transporto eismui užtikrinti per griovius turi būti padaryti laikini tilteliai. Tilteliai gatvėse turi būti apskaičiuoti 10t svoriui, o įvažiavimuose į kiemus – 7t.

Tiltas turi būti tokio ilgio, kad atsiremtų ant natūralaus grunto už šlaito. Po transporto tilteliais griovių šlaitai sutvirtinami lentomis ir spyriais.

Duobės ryšių kanalizacijos šuliniams įrengti kasamos pagal šulinių išmatavimus,

atsižvelgiant į tai reikia ar ne sutvirtinti duobės šlaitus.

Ryšių kanalizacijai tranšėjose klojami vamzdžiai. Tranšėja vamzdžių paklojimui turi būti

sekanti:

 - išlyginamasis sluoksnis, supiltas po vamzdžiu – 100mm;

 - pirminio užpylimo sluoksnis, kuris baigiasi 300mm (arba 150mm) virš vamzdžio;

 - galutinis užpylimas.

Išlyginamajam sluoksniui naudojamas smėlis, žvyro ar skaldos sudėtinių dalelių dydis

neturi viršyti 10%vamzdžio skersmens (bet kokiu atveju ne daugiau 20mm).

Pirminio užpylimo medžiagos turi būti tokios pačios kokybės kaip ir išlyginamasis

sluoksnis. Pirminio užpylimo sluoksnis turi būti formuojamas klojant vamzdį. Tokiu būdu vamzdis apsaugomas nuo akmenų, krentančių iš tranšėjos šonų ir pnš.

Galutiniam užpylimui naudojamos lengvai tankinamos medžiagos. Negyvenamose

vietovėse galima naudoti iš tranšėjos iškastą gruntą. Galutinio užpylimo medžiagoms turi būti taikomos tokios grūdėtumo normos:

 - 1,0m storio sluoksnyje (matuojant nuo vamzdžio viršaus) negali būti didesnių nei

300mm skersmens akmens ar skaldos atplaišų;

 - Užpildo medžiaga turi būti skirtingo grūdėtumo, kad neliktų tuščių tarpų, kurie

padidina netolygaus įšalo galimybę.

Tankinimas. Paprastai tankinama mechaniniu būdu. To negalima daryti, jei dėl

tankinimo sumažėtų grunto keliamoji galia. Kiekvienas užpildas tankinamas atskirais sluoksniais,kurių storis priklauso nuo grunto tipo ir tankinimo metodo. Pirmasis pirmojo užpylimo sluoksnis tankinamas tada, kai jis siekia bent iki pusės vamzdžio. Tankinama labai atsargiai, kad vamzdis nepajudėtų iš vietos.

Tranšėjų gylis priklauso nuo vamzdžio tipo, naudojamo ryšių kanalizaciojai, ir nuo

vietos, kurioje ji klojama. Klojant vamzdžius turi būti nuolydis į vieno arba abiejų šulinių puses 3-4mm kiekvienam trasos metrui. Esant natūraliam nuolydžiui, vamzdžius galima kloti viename gylyje. Tik prie šulinių tranšėja pagilinama pagal reikalavimus.

Tranšėja sutvirtinama tokiais atvejais, jeigu aplink kasamą objektą pasitaiko žemės

nuošliaužų arba kitais atvejais, kai to reikalauja darbų sauga. Reikia atsižvelgti į tai, kad esant

reikalui tokie sutvirtinimai galėtų būti nesunkiai pašalinami.

Vamzdžiai į tranšėją guldomi 50mm atstumu vienas nuo kito (vieno sluoksnio klojime).

Ryšių kanalizacijos trasa ir jos atskiros atkarpos turi būti kuo tiesesnės. Maksimalus

atstumas tarp ryšių kanalizacijos šulinių tiesiuose trasos ruožuose – 150m. Jeigu atkarpoje tarp dviejų šulinių naudojamas 45 laipsnių kampinis vamzdis, atstumas tarp šulinių neturi viršyti 90m. Jeigu naudojamas 90 laipsnių kampinis vamzdis, atstumas tarp šulinių neturi viršyti 60m.

Visi su vamzdžių montavimu susiję darbai – vamzdžių pjovimas, betoninių konstrukcijų

kirtimas – turi būti atliekami griežtai laikantis gamintojų nurodymų ir naudojant tik

komplektuojamąsias detales. Esant reikalui, vamzdžiai pjaunami smulkiadančiu pjūklu. Pjovimo plokštuma turi būti statmena vamzdžio ašinei linijai. Likusios šerpės pašalinamos dilde arba peiliu.Prieš sujungiant plastikinius vamzdžius, nuo abiejų vamzdžių galų nuvalomas smėlis,purvas ir kiti nešvarumai.

Jeigu ryšių kanalizacijos vamzdyje atsiranda sienelių įtrūkimai prieš veriant kabelį,

pažeista vamzdžio atkarpa išpjaunama ir pakeičiama tokio pat ilgio sveiko vamzdžio dalimi, o ant sujungimo vietos užmaunamos didesnio skersmens specialios vamzdžių movos. Tuo atveju, kai įtrūkimas atsiranda jau įvėrus kabelį, pažeista vamzdžio dalis taip pat pašalinama ir į jo vietą įstatoma speciali išilgai perpjauto vamzdžio atkarpa.

Ryšių kanalizacijos šuliniai žymimi žymėjimo ženklais. Ženklai tvirtinami ant pastato

sienų, metalinių ir gelžbetoninių elektros ir telefono tinklų atramų ar tvorų. Jų tvirtinimo aukštis 1,5-2,0m .Reikalui esant ženklai tvirtinami ant gelžbetoninių stulpelių: 0,75m aukštyje mieste ir 1,5m aukštyje už miesto ribų.

Visus darbus, reikalingus pakloti ryšių kanalizacijai, turi vykdyti atestuota įmonė, turinti

specialiai apmokytą personalą.
