ĮRANKIAI DARBUI SU OPTIKA.

(Fiber optic tools.)

1.Kabelio valymo skysčio dozavimo buteliukas.ZN Kodas 560709

   250ml Plastic Twist-lock Automatic Alcohol Dispensing Bottle.

   Šis baltas polietileno 250ml talpos automatinio valymo skysčio dozavimo buteliukas pagamintas iš polipropileno ir yra su dangteliu.Užrašas "Alkoholis" yra šilkografijos būdu užneštas ant butelio.

  Šis alkoholio butelio dvigubas "užrakinimas" neleidžia nutekėti valymo skysčiui ir tinka kelionėms.
Siurbliukas,sumontuotas plastikiniame butelyje neleidžia tiesiogiai kontaktuoti su valymo skysčiu ir išsaugo jo švarumą.Jo mažas aukštis ir pločio bazė  neleidžia jam nugriūti naudojant dozavimo siurblį.Aukštos kokybės polipropileno siurblys yra tvirtas ir lengvas.Dangtelis turi vyrius ir užtikrina butelio sandarumą.

Analogiškas dozatorius yra ir su metaliniu dangteliu.(Alcohol Dispensing Bottle).ZN Kodas 560719



2.ĮRANKIAI DARBUI SU OPTINIU KABELIU

2.1.Kabelio nužievinimo įrankis Kabifix-28  ZN kodas 550580

       Cable Sheath Stripper Kabifix 28

Kabelio nužievinimo įrankis Kabifix FK28.

Skirtas nužievinti kabeliui nuo 6-28mm diametro.Daro skersinį,išilginį ir spiralinį kabelio apvalkalo pjūvį.Peilio kryptis,priklausomai nuo pjūvio, pasikeičia automatiškai.Aukšta kokybė,patikimumas ir saugumas daro šį įrankį populiariausiu tarp tūkstančių specialistų visame pasaulyje bei Lietuvoje.Šiuo metu tai vienas iš patogiausių įrankių kabelio apvalkalui nuimti.

 Naudojimo instrukcija:

  1. Paspauskite  apačioje STOP juostą ir atlaisvinkite peilio laikiklio korpusą.
  2. Pasukite reguliuojamą varžtą ir nustatykite reikiamą peilio aukštį,priklausomai nuo kabelio izoliacijos storio.
  3. Įsprauskite kabelį į Kabifix 28 vidų.
  4. Peilio laikiklio korpusą stumkite link kabelio izoliacijos tol kol peiliukas pilnai įeis į kabelio izoliaciją.
  5. Pasukite  Kabifix 28 apie kabelio ašį,o po to pratraukite išilgai kabelio iki norimos vietos.
  6. Pašalinkite izoliaciją.



2.2.Atsarginis peiliukas Kabifix 28  ZN kodas   550586

Kabelio apvalkalo pjūvio su Kabifix 28 pavyzdys.

2.3.Nužievinimo įrankis KABI-FIX 6-28mm.TYCO.ZN Kodas 560721

      Kabifix Cable Stripper KABI-FIX 6-28mm.

  Nužievinimo įrankis 6-28mm, skirtas kabelių apvalkalo nužievinimui.Reguliuojamas pjovimo gylis.

  Daro skersinį,išilginį ir spiralinį kabelio apvalkalo pjūvį.

Gamintojas TYCO.

Gamintojo kodas:520930-000

2.4.ACS šarvuoto kabelio nužievintojas.

      Armored cable slitter

Profesionalios klasės įrankis,idealiai tinkantis optinio arba kitų šarvuotų kabelių gofruoto vario,plieno ar aliuminio šarvo bei polietileninio apvalkalo skersiniam,išilginiam ir spiraliniam pjovimui.

     Universali konstrukcija leidžia atlikti tikslinį polietileninio apvalkalo ir šarvo skersinį ir išilginį pjūvį link nuvalomojo šarvuoto kabelio galo.

Peilis sukiojasi 90 laipsnių kampu mechaniškai persukant iškilusią svirtelę.

     Preciziškai reguliuojamas peilio pjovimo gylis iki 5,5mm gylio pjūviui skirtingiems kabelio apvalkalams,kad išvengti vamzdelių pažeidimo.

       Reguliuojai pjaunamo kabelio storis nuo 8mm iki 28,6mm.

Besisukantis ratukas,kuris prisispaudžia prie nužievinamo kabelio užtikrina lengvesnį ir stabilesnį pjūvį.

Išvagota ir šiurkšti anoduoto aliuminio rankenėlė bei plieno konstrukcija.

Keičiamas pjovimo peilis CB 251-K

 JAV Patentas No: 505. 056 S

Ilgis: 127.00 mm
Svoris: 284.0g

Atsarginis peiliukas: CB 251-K

Darbo su šarvuoto kabelio nužievintoju Miller ACS VIDEO demonstracija.

2.5.Įrankis skaidulos sluoksniui nuimti Pro'sKit    ZN kodas 550578

       Fiber optic stripper.

Įrankis skaidulos sluoksniui nuimti SNT 702 gali nuimti skaidulos izoliaciją nuo 0,5 iki 0,125mm.

 Aukštos kokybė įrankis trys viename,skirtas skaidulos lakui,šarvui ir izoliacijai nuimti.

Reguliuojamas tarpelis.

2.6.Įrankis skaidulos sluoksniui nuimti F11301T     ZN kodas 550579

         Fiber optic stripper.

Įrankis skaidulos sluoksniui nuimti F11301T.Gali nuimti skaidulos izoliaciją nuo 0,5 iki 0,125mm.

  -Preciziniai ašmenys;

  -Ergonomiškas dizainas;

  -Aukšta kokybė;

  -Gamintojas: Fiber instrument sales,INC,JAV.



2.7.Įrankis skaidulos sluoksniui nuimti JIC-375.

         Fiber optic stripper.

Įrankis optinės skaidulos sluoksniams nuimti turi tris kiaurymes ir leidžia pilnai nuvalyti ptinę skaidulą.

 Su pirma didžiausia kiauryme galima nuimti viršutinį apsauginį izoliacinį sluoksnį 1,6-3mm;

 Su antra kiauryme galima nuvalyti  apvalkalą  600-900 mkm;

 Su trečiąją kiauryme galima nuimti lako sluoksnį nuo šerdies iki 250mkm.

Rankena pagaminta iš  TPR (termoplastinės gumos,o rankenos yra 15,24cm ilgio.

Gamintojas:Jonard Industries Corp.JAV.

Jonard Industries Corp. įrankių,skirtų darbui su optika,aprašymai.
Jonard IC irankiai.pdf
Adobe Acrobat Document 905.2 KB

Jonard optinės kaidulos izoliacinių slluoksnių nuėmėjas JIC-375.VIDEO.

2.8.Įrankis skaidulos sluoksniui nuimti (nužievintojas)

 Miller FO 103-T-250-J.ZN Kodas 550576

Kompaktiškas įrankis “Trys viename” skaidulos sluoksniams nuimti.

    Su pirma didžiausia kiauryme galima nuimti viršutinį apsauginį izoliacinį sluoksnį 1,6-3mm;

    Su antra kiauryme galima nuvalyti  apvalkalą  250-900 mkm;

    Su trečiąją kiauryme galima nuimti lako sluoksnį nuo šerdies 125-250 mkm.

 • Pagaminta JAV.

 • Ilgis: 137 mm

  • Svoris:71 gr.



Milerio nužievintojo vartotojo instrukcija.
Milerio nužievintojo vart.instrukcija.pd
Adobe Acrobat Document 191.7 KB

2.9.Milerio žirklės     ZN kodas 550577

       Fiber Optic Cable Kevlar Cutter

Lengvos Milerio žirklės KS-1 yra skirtos kevlaro (aramido) pluoštui kirpti,instaliuojant optinius kabelius.

 Ergonominškos lietos rankenos pritaikytos tiek kairiarankiams tiek dešiniarankiams.

Viena žirklių ašmenų pusė turi mikro dantukus,kurie neleidžia slysti  kerpamam aramido pluoštui.

Ašmenys pagaminti iš molibdeno ir vanadžio lydinio ir užtikrina žirklių ilgaamžiškumą.

Žirklių ilgis-140mm,Svoris-79gramai.

2.10.Įrankis skaidulos sluoksniui nuimti TTK-158. ZN Kodas 560722.

        Sripper for Fiber Optic 250um and 125um Buffer Coating.

Kompaktiškas įrankis “Trys viename” skaidulos sluoksniams nuimti.

    Su pirma didžiausia kiauryme galima nuimti viršutinį apsauginį izoliacinį sluoksnį 1,6-3mm;

    Su antra kiauryme galima nuvalyti  apvalkalą  250-900 mkm;

    Su trečiąją kiauryme galima nuimti lako sluoksnį nuo šerdies 125-250 mkm.

2.11.Įrankis skaidulos sluoksniui nuimti SNT 342     ZN kodas 550584

Įrankis apsauginiam skaidulo sluoksniui nuimti SNT 342.

Išoriniam apvalkalui nuo 2,8-8mm

Skaidulos izoliacijai nuo 0,32 iki 0,255mm.

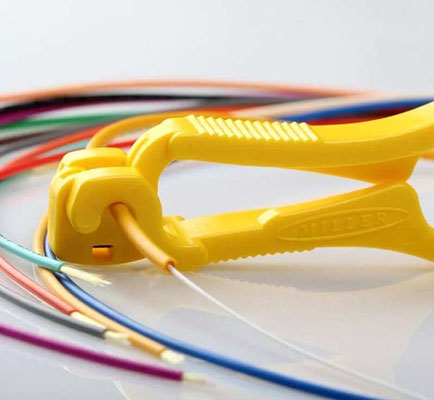

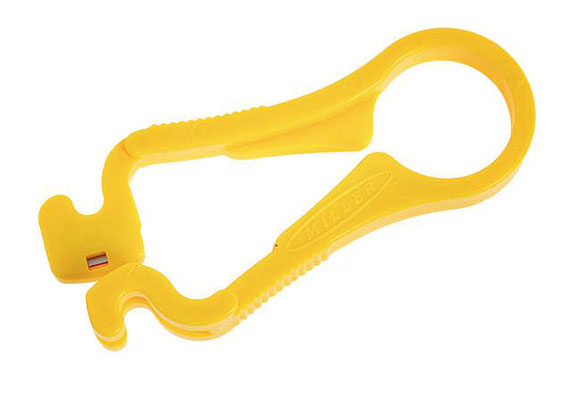

2.12.Optinio kabelio buferinio vamzdelio nuėmėjas IDEAL.

         Buffer tube stripper.

Optinio kabelio buferinio vamzdelio nuėmėjas (lose tube stripper),skirtas daugiavamzdeliniams (multitube) ir vienvamzdeliniams (unitube) optiniams kabeliams nužievinti.

Patogus ir patikimas įrankis.

Gaminami sekančių tipų:

  -Pilkos spalvos-iki 3,2mm;        ZN kodas 550581

  -Mėlynos spalvos-(3,2-5,6)mm;ZN kodas 550566

  -Juodos spalvos- (4,8-8,0)mm.

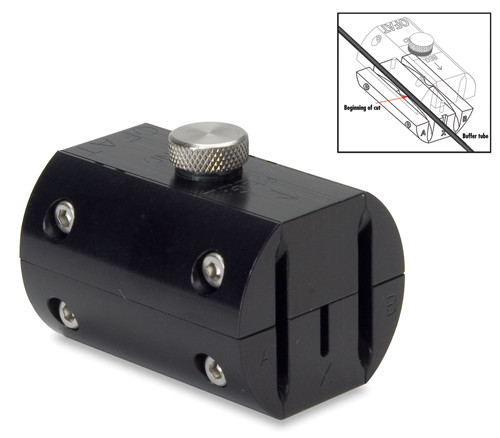

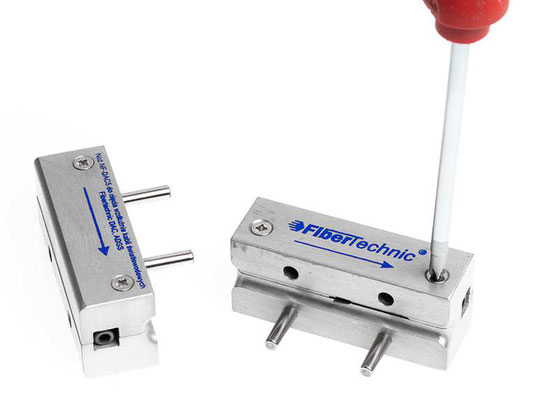

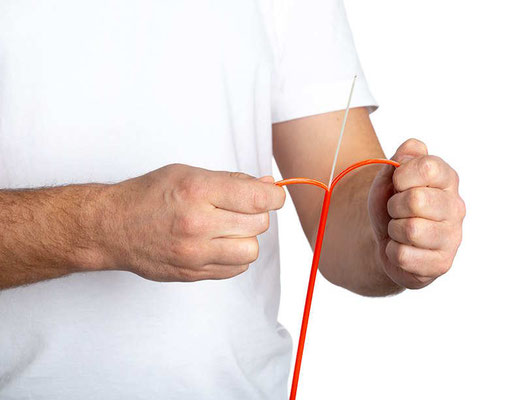

2.13.Buferinio vamzdelio perpjovėjas CORNING CABLE SYSTEM OFT 000   ZN kodas 550583

Optinio kabelio buferinio vamzdelio išilginiam pjūviui atlikti skirtas įrankis CORNING CABLE SYSTEM OFT 000.

A-(2,4-2,6)mm

B-(2,7-3,1)mm.

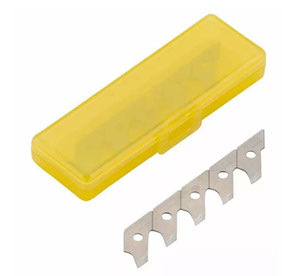

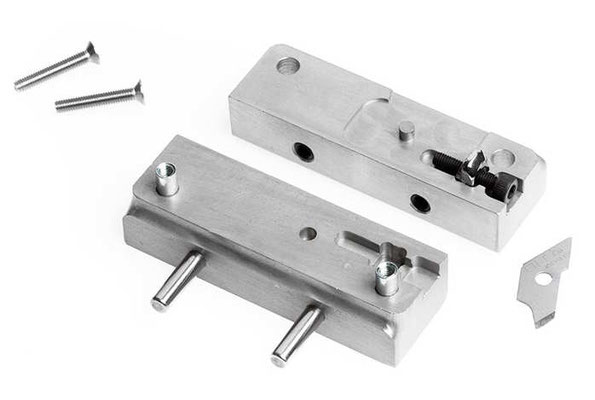

2.14.Atsarginių peiliukų komplektas  F001 buferinio vamzdelio perpjovėjui CORNING CABLE SYSTEM OFT 000   ZN kodas 560717

Atsarginių peiliukų komplektas (4 vnt.) F001 šviesolaidinio kabelio buferinio vamzdelio išilginio pjūvio įrankiui CORNING CABLE SYSTEM OFT 000.

Keitimo instrukcija yra pateikta žemiau esančiame PDF faile.

Atsarginių peiliuko komplekto F001 instaliavimo instrukcija.
Installing OFT-001.pdf
Adobe Acrobat Document 376.8 KB

3.SKAIDULOS NUSKĖLĖJAI.

3.1.Fujikura skaidulos nuskėlėjas CT-06A.ZN kodas 560712

         FUJIKURA CT-06 Fiber Cleaver

Naujas skaidulos nuskėlėjas Fujikura CT-06 turi pagerintas savybes:aukštą darbo našumą,preciziškai tikslų šviesolaidžio skaidulos nuskėlimą ir žemą kainą.

 Techninė specifikacija:

  -Lengvas ir kompaktiškas;

  -Didelis nuskėlimo tikslumas,vidutinė nuskelto kampo vertė-0,5 laipsnio;

  -Skaidulos diametras-125mkm;

  -Nuskėlimo peiliuko pozicijų skaičius:16 pozicijų po 3 lygius;

  -Vienos peiliuko pozicijos nuskėlimų skaičius:1000 nuskėlimų;

  -Galimybė savarankiškai pakeisti peiliuką;

  -Peiliukas laiko iki 48000 nuskėlimų;

  -Nuimama nuskeltų skaidulų likučių konteineris (šiukšliadėžė) ;

  -Gabaritai:113,5x82x42 su liekanų konteineriu;

  -Svoris:225g su liekanų konteineriu;

Išvada:

Skaidulos nuskėlėja Fujikura  CT-06A pasižymi tiksliu skaidulos nuskėlimo kampu (paklaida sudaro 0,5 laipsnio).Pusiau automatiniu darbo rėžimu (nuspaudus nuskėlėjo dangtelį įvyksta skaidulos nuskėlimas,o po to reikia pasukti rankenėlę,kad nuskeltos skaidulos atlieka būtų įtraukiama į šoninį atliekų surinkimo konteinerį).Nuskėlėjas pasižymi patikimu japonišku mechanizmu (tarnavimo laikas viršija 10 metų).Šis nuskėlėjas  yra idealus prietaisas  vidutinės  ir mažos apimties darbams atlikti,o taip pat tiems atvejams,kai yra svarbu  prietaiso kaina,nes jis yra beveik dvigubai pigesnis už CT-30A.

3.2.Fujikura skaidulos nuskėlėjas CT-20.

FUJIKURA CT-20 Fiber Cleaver


Naujas "Fujikuros" produktas - skaidulos nuskėlėjas CT-20, kuris pakeitė senesnius modelius CT-04, CT-07. CT-20 naujas dizainas leidžia patogiau ir greičiau dirbti su šiuo įrenginiu. Vidutinė nuskelto kampo vertė mažesnė negu 0,5 laipsniai.
Diskinis peilis keičiamas kas 48 tūkstančiai nuskėlimų, tai keturis kartus ilgesnis naudojimo laikas lyginant su senesniais. Nuskėlimo ilgis nuo 6 iki 20 mm. Svoris 370g, matmenys 110x76x49mm.

3.3.Fujikura skaidulos nuskėlėjas CT-30A. ZN kodas 560725

        FUJIKURA CT-30A Fiber Cleaver

Naujausias firmos Fujikura skaidulos nuskėlėjas Fujikura CT-30 turi automatinį peilio perslinkimo mechanizmą,ko pasekoje skaidulos nuskėlimas vyksta patogiai ir tiksliai.Palyginus su CT-20 modeliu naujasis Fujikura CT-30A modelis turi dvugubai mažesnį svorį bei yra žymiai kompaktiškesnis bei išlaiko tokį pat tikslų nuskėlimo kampą.Padidintas pagrindo plotis bei sumažintas aukštis padidina CT-30 patogumą naudojimui.

 Techninė specifikacija:

  -Lengvas ir kompaktiškas;

  -Automatinis peilio perslinkimo mechanizmas;

  -Minimalus darbo operacijų skaičius-nuskėlimas vienu judesiu;

  -Galimybė dirpti su juostiniu plokščiu šviesolaidiniu kabeliu (Max 12 skaidulų);

  -Apsauginio šviesolaidžio sluoksnio diametras-250 ir 900mkm;

  -Didelis nuskėlimo tikslumas,vidutinė nuskelto kampo vertė-0,5 laipsnio;

  -Galimybė savarankiškai pakeisti peiliuką;

  -Peiliukas laiko iki 48 000 nuskėlimų (1000kartų x 16 pozicijų ir 3 x pozicijos pagal aukštį);

  -Nuimama nuskeltų skaidulų likučių šiukšliadėžė;

  -Gabaritai-69x82x41mm;

  -Svoris-180gr.

Išvada:

Skaidulos nuskėlėja Fujikura  CT-30A pasižymi tiksliu skaidulos nuskėlimo kampu (paklaida sudaro 0,5 laipsnio).Pilnai automatišku darbo rėžimu (nuspaudus nuskėlėjo dangtelį įvyksta skaidulos nuskėlimas ir tuo pačiu metu nuskeltos skaidulos atlieka įra įtraukiama į šoninį atliekų surinkimo konteinerį).Nuskėlėjas pasižymi patikimu japonišku mechanizmu (tarnavimo laikas viršija 10 metų).Šis nuskėlėjas  yra idealus prietaisas didelies ir vidutinės apimties darbams atlikti,o taip pat tiems atvejams,kai yra svarbu darbo kokybė ir patogumas,o ne minimali kaina.

Fujikura skaidulos nuskėlėjo CT-30 peilio persukimas.

3.4.Elektrodai Fujikurai FSM-50 ir FSM-60.ZN Kodas 550716

Specifikacija:

  -Gamintojas FUjikura;

  -Tinka Fujikura FSM-17S/18S/50S/60S

  -Modelis :ELCT2-20A;

  -Storis-2mm;

  -Strypo ilgis-20mm;

  -Lydinys-volframas;

  -Suvirinimų resursas-1000 suvirinimų.

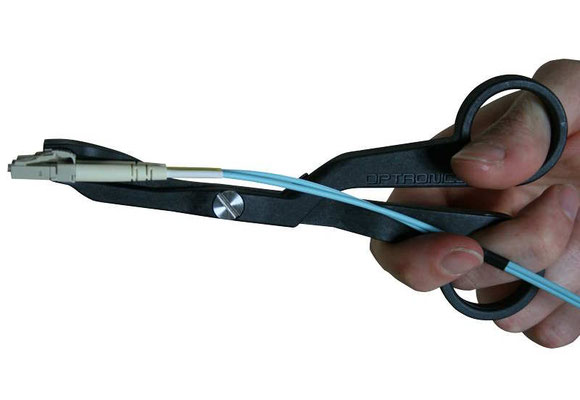

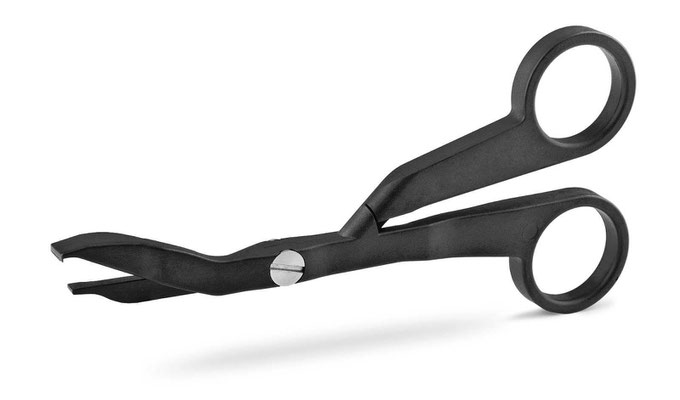

4.OPTINIŲ JUNGČIŲ IŠTRAUKIMO REPLĖS.

Instaliuojant ir aptarnaujant didelės talpos FTTH sistemas,kuriuose yra sumontuoti optinio paskirstymo blokai su dideliu SC,LC (48-144) jungčių skaičiumi labai praverčia specialios replės optinių jungčių montavimui ir aptarnavimui.Praktika parodė,kad replės naudingos ir demontuojant SC,LC jungtis iš optinės panelės,nes vienu metu nuspaudžia abu spyrokliuojančius metalinius fiksatorius.

Specifikacija:

  -Paprastas dizainas,galimybė naudoti su viena ranka;

  -Saugus ir lengvas montavimas ir atjungimas SC,LC optinių jungčių tipui;
  -Puikiai tinka didelės talpos ODF-uose;
  -Aukšto patikimumo ir stabilumo;

  -CP-1 tinka tiktai SC tipo jungtims;

  -CP-2 tinka SC/LC tipo jungtims;
  -Gabaritai: 237mm (L) x 67mm (plotis) × 14mm (H);
  -Svoris: 85g.

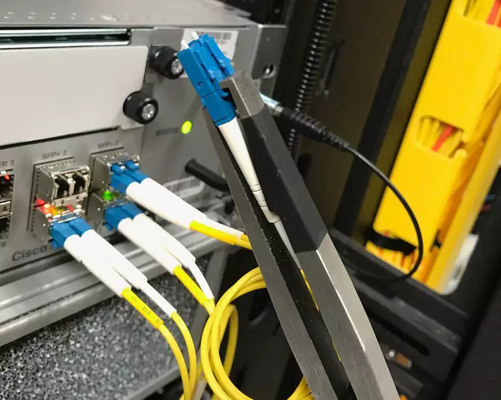

CP-2 (SC-LC) replių naudojimo pavyzdys SC jungtims.



CP-2 (SC-LC) replių naudojimo pavyzdys LC jungtims.

Čia rasite replių,skirtų SC,LC jungtims aprašymą:
Reples SC-LC adapteriams.pdf
Adobe Acrobat Document 60.7 KB

4.Optinių movų montavimo stovai.

Optinių movų montavimas turi būti atlekamas specialiai įrengtame automobilyje ar palapinėje su šildymu šaltuoju metų laiku.

Viduje turi būti montažinis stalas prie kurio laikinai turi fiksuotis:

1.Universalus movos laikiklis;

2.Kabelio tvirtinimo laikiklis;

3.Optinių movų angalių nupjovimo mechanizmas;

4.Optinių kasečių laikiklis.



4.1.Universalus optinių movų fiksavimo kronšteinas.

Universalus optinių movų fiksavimo kronšteinas,skirtas įvairių optinių movų montavimui bet kur,kur yra montažinis stalas ar net paprasta medinė dėžė.Kronšteino pagalba movą galima pritvirtinti netoli optinių skaidulų suvirinimo aparato.Jo dėka movą galima tvirtinti ir horizontalioje ir vertikalioje padėtyje.

Hermetizuojant movą,kronšteinas ją laiko fiksuotą  viso termovamzdelių užkaitinimo metu.

Svoris-1,87kg.



4.2.Optinių kabelių montažinis laikiklis OKL-2.ZN Kodas 550653

Laikiklis yra skirtas kietų ir tamprių optinių kabelių tvirtinimui  šalia optinių kabelių montavimo stendo.Laikiklis leidžia tvirtinti iki dviejų optinių kabelių ir palaiko juos stabilioje nejudamoje būsenoje,kas palengvina optinės movos montavimo darbus ir sutrumpina darbų laiką.

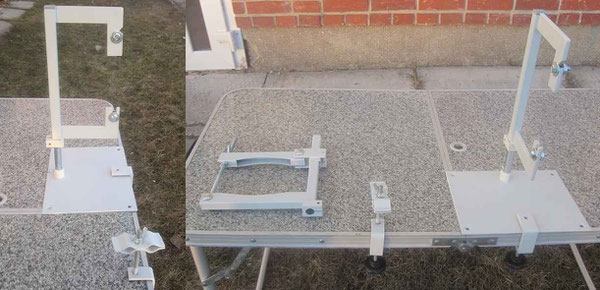

4.3.Optinių movų montavimo stendas MMS-400.ZN kodas 550651

Stendas skirtas FOSC 400 A,B,C serijos movų montavimui.

Specifikacija:

  -Galimybė reguliuoti optinės movos montavimo aukštį,per visą strypelio aukštį.

  -Galimybė reguliuoti movos padėtį pagal horizontalę (iki 360 laipsnių);

  -galimybė sukioti optinę movą aplink savo ašį.

Stovo pagrindas fiksuojamas prie stalo paviršiaus krašto vienu 8mm reguliuojamu varžtu su plastikine apvalia rankena.

Konstrukcija pagaminta iš juodo metalo stačiakampio ir apvalaus vamzdžių.





4.4. Movų montavimo rėmas MMR-400 D.ZN Kodas 550652

Movų montavimo rėmas MMR-400D,skirtas FOSC 400 D movų montavimui.

Naudojamas kaip papildomas priedas prie movų montavimo stendo MMS-400 AB.

4.5.FOSC serijos optinių movų montavimo stendas.

 Stendas skirtas FOSC 400 A,B,C serijos movų montavimui.

Specifikacija:

  -Galimybė reguliuoti optinės movos montavimo aukštį (10 fiksavimo kiaurymių pagal vertikalę);

  -Galimybė reguliuoti movos padėtį pagal horizontalę (iki 180 laipsnių);

  -keturi laikikliai montuojamų optinių kabelių fiksacijai  dirželių pagalba prie stovo pagrindo.

Stovo pagrindas fiksuojamas keturiais varžtais prie montažinio stalo paviršiaus.

Konstrukcija pagaminta iš  5-8mm storio aliuminio lydinio.



4.6.FOSC 400D serijos optinių movų montavimo stendas.

4.7.Vaizdo medžiaga.

5.Optikos suvirinimo būdai.
