KABELIŲ PRATRAUKIMO (ĮTRAUKIMO) SISTEMOS

Kabelių pratraukimo (įtraukimo) sistemas galima skirstyti:

  -Kabelių pratraukėjai  skirti naudojimui vidaus patalpose (pvz.po pakabinamomis lubomis,tarp patalpų,apsauginėje gofroje ir t.t.).tai lengvi 3-4mm storio pratraukėjai iki keliasdešimt metrų ilgio.

  -Kabelių pratraukimo sistemos naudojamos lauko požeminėje kanalizacijoje.Tai pratraukėjai ,kurių storis siekia 6-11mm,o ilgis iki kelių šimtų metrų.Jie turi pratraukėjo suvyniojimo rites,ratukus patogiam transportavimui.

Sudėtis: stiklo pluoštas dengtas nailonu, D=3,5mm.

Įspėjimas: venkite aštraus lenkimo kampų (~100 laipsnių)! Įtraukiklis gali sulūžti.

Sulaužytą įtraukiklį galite sutvarkyti su specialiu tvarkymo rinkiniu (kreipkitės į

pardavėją).

Įtraukiklis yra ypatingai standus (labiausiai tinkamas naudoti prakišant pro akmens vatą ar kitas sudėtingas vietas). Tempiama maksimali apkrova: 80 kg.

Įtraukiklio antgaliai (yra komplekte) prisukami ant sriegio, todėl kilpos ir spyruoklės antgalį galėsite keisti vietomis, taip pat galesite naudotis kitais Anguila-Estiare priedais (pvz.: sujungimas, su kuriuo galėsite sujungti kelis įtraukiklius, kabeliui tvirtinti "kojinės", įvairios kilpos ir kt.).

Sudėtis: stiklo pluoštas dengtas nailonu, D=3mm.

Įspėjimas: venkite aštrių lenkimo kampų (~90 laipsnių)! Įtraukiklis gali sulūžti.

Sulaužytą įtraukiklį galite sutvarkyti su specialiu tvarkymo rinkiniu (kreipkitės į

pardavėją).

Įtraukiklis yra standus, bet yra lankstenis nei geltonos spalvos, todėl jo lenkimo kampas yra mažesnis. Tempiama maksimali apkrova: 80 kg.

Įtraukiklio antgaliai (yra komplekte) prisukami ant sriegio, todėl kilpos ir spyruoklės antgalį galėsite keisti vietomis, taip pat galesite naudotis kitais Anguila-Estiare priedais (pvz.: sujungimas, su kuriuo galėsite sujungti kelis įtraukiklius, kabeliui tvirtinti "kojinės", įvairios kilpos ir kt.).

1.1.Kabelių pratraukėjas nailoninis. ZN kodas 187606

Techninės charakteristikos:

-Diametras 3,0mm;

-Ilgis-15m.

Gamintojas-Anguila Estiare

1.2.Kabelių pratraukėjas dengto neilono.Geras kainos ir kokybės santykis

Techninės charakteristikos:

-Diametras 3,0mm;

-Ilgis 10m . ZN kodas 187614

-Ilgis 20m . ZN kodas 187603

-Ilgis 30m. ZN kodas  187604

Gamintojas-Anguila Estiare

1.3.Aukštos kokybės kabelio pratraukėjas 3,5mm diametro sustiprinto stiklo pluošto su PE apvalkalu.

Techninės charakteristikos:

-Diametras 3,5mm;

-Ilgis 10m . ZN kodas 187615

-Ilgis 15m . ZN kodas 187616

-Ilgis 20m . ZN kodas 187605

                            -Ilgis 30m. ZN kodas  187607

                             Gamintojas-Anguila Estiare

1.4.Aukštos kokybės kabelio pratraukėjas 3mm diametro sustiprinto stiklo pluošto su PE apvalkalu.

Gamintojas Vetter GMBH Vokietija.

     Techninės charakteristikos:

  Modelis        Kodas      Ilgis,m        Diametras      Svoris,kg

  ES 3-20       211.010       20              230x35               0,23

  ES 3-30       211.012       30              230x35               0,35

  ES 3-50       211.014       50              230x35               0,55

1.5.Aukštos kokybės kabelio pratraukėjas 3,5mm diametro sustiprinto stiklo pluošto su PE apvalkalu.Labai patogioje lengvoje ritėje.

Gamintojas Estiare-anguila.

     Techninės charakteristikos:

  Modelis                  Kodas       Ilgis,m      ZN Kodas

  H250/10/3,5       3.0357.010       10

  H250/15/3,5       3.0357.015       15

                                     H250/20/3,5       3.0357.020       20        187617

                                     H250/30/3,5       3.0357.030       30

                                     H250/40/3,5       3.0357.040       40        187618

                                     H250/50/3,5       3.0357.040       50        187619

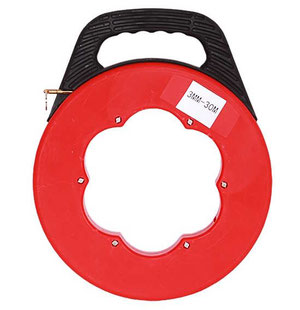

1.6.Aukštos kokybės kabelio pratraukėjas 3mm diametro sustiprinto stiklo pluošto su PE apvalkalu.gaminama su plastikiniu korpusu pratraukėjo susukimui,kas palengvina pratraukėjo vartojimą.

Gamintojas Vetter GMBH vokietija.

     Techninės charakteristikos:

  Modelis        Kodas      Ilgis,m        Diametras             Svoris,kg

  RS 3-20       211.002       20             320x250x80               1,20

  RS 3-30       211.004       30             320x250x80               1,26

  RS 3-50       211.006       50             320x250x80               1,50

The following accessory is supplied with the Mini Rod:

 • 1 Spring guided tip D 7 and 1 pc. D 10 mm.

• 1 cable grip with brass eye for cable-D 6- 9 mm.

• 1 Pulling rubber disc D 75 mm.

• 1 Service-set different parts with instruction.

Kabelio pratraukėjo remontinis komplektas skirtas lūžusiam pratraukėjui suremontuoti.

Lygiai nupjauname nulaužtus pratraukėjo galus,užklijuojame žalvarinius galus su išoriniu sriegiu,o paskui juos sujungiame vamzdelio pagalba su vidiniu sriegiu.

Dauguma atvejų, kabelių traukimas į požeminius vamzdžius  nėra tokia lengva užduotis. Daug kliūčių daro darbą sudėtingą, nepriklausomai nuo to, ar jis yra atliekamas su trumpais vamzdžių  ilgiais 60 m ar  intervalais 100 - 120 m. Sudėtingos problemos gali iškilti,  klojant optinį kabelį,kurių ilgiai būna 1000-2000m.Panaudojant protingai suprojektuotas lengvasvores kabelių pratraukimo sistemas ir gerai planuojant, klojimo sunkumai gali būti sumažinti iki minimumo.Galime pasiūlyti vokiečių firmos VETTER GMBH gamybos kabelių pratraukimo (įtraukimo) sistemas,kurios leidžia įtraukti optinį kabelį į ilgus ir išlenktus vamzdžius.

Techniniai duomenys:

Vidurinis sluoksnis: stiklo skaidulų  šerdis;

Išorinis apvalkalas: polipropileno (PP);

Atspari dilimui ir ultravioletiniui spinduliavimui (UV);

Su antgaliu kabelio traukimo lynui prikabinti;

Pratraukimo lynas suvyniotas į ritės rėmą su stabdžiu;

Ritės rėmas termiškai cinkuotas;

Gumuoti ratai,kurie daro pratraukėją lengvai transportuojamą.

 Pratrakėjai RS 6-60,kurio ilgis yra 60m,o diametras 6,5 mm,skirti dirbti vamzdžiuose,kurių diametras yra iki 60mm.Jie yra komplektuojami mažesniais RAK tipo angaliais.Didesnio diametro , apie 110mm ,vamzdžiuose jie gali susisukti ir spyruokliuoti atgal.Tokiu atveju jau reikėtų naudoti pratraukėjus,kurių diametras yra 9mm ir didesnis.PVZ RS 9-60 arba didesnį.

226570 Galinis sujungimas su sriegiu RPA 9 M12 RS9

Svoris-0,05kg.ZN Kodas 187675

226400  Galvutė prastūmimo RAF 25 D25-M12 RS D9-15      Svoris-0,09kg.ZN Kodas 187626

226440 Kilpa įtraukikliui RSL 10 sumontuota.

ZN Kodas 187624

Kad palengvinti darbą ir nustatyti įtraukimo ilgį,ant ritės šono vidinėje pusėje yra galimybė atskirai įsigyti ir pritvirtinti skaitliuką,kuris rodo ištraukto lyno ilgį.

Skaitliuko paklaida sudaro ± 0.5 %,kas atitinka apie 0,1m.Tai yra labai aukštas tikslumas tokio tipo darbams.

  Pratraukėjai gali komplektuotis įvairiais angaliais.Jųasortimentą galite rasti puslapyje Vetter  GmBH.

Naudojant kabelio pratraukimo sistemas pratraukimo lynai dyla,lūžta.Vetter gamina ir atskirai parduoda kabelių pratraukimo sistemųatsarginius geltonus lynus, be ritės, aukščiausios kokybės iš armuoto pluošto strypo su PP danga.

Žemiau pateikta lentelė su galimais atsarginiais lynais.

Dauguma atvejų, kabelių traukimas į požeminius vamzdžius  nėra tokia lengva užduotis. Daug kliūčių daro darbą sudėtingą, nepriklausomai nuo to, ar jis yra atliekamas su trumpais vamzdžių  ilgiais 60 m ar  intervalais 100 - 120 m. Sudėtingos problemos gali iškilti,  klojant optinį kabelį,kurių ilgiai būna 1000-2000m.Panaudojant protingai suprojektuotas lengvasvores kabelių pratraukimo sistemas ir gerai planuojant, klojimo sunkumai gali būti sumažinti iki minimumo.Galime pasiūlyti vokiečių firmos VETTER GMBH gamybos kabelių pratraukimo (įtraukimo) sistemas,kurios leidžia įtraukti optinį kabelį į ilgus ir išlenktus vamzdžius.

Techniniai duomenys:

Vidurinis sluoksnis: stiklo skaidulų  šerdis;

Išorinis apvalkalas: polipropileno (PP);

Atspari dilimui ir ultravioletiniui spinduliavimui (UV);

Su antgaliu kabelio traukimo lynui prikabinti;

Pratraukimo lynas suvyniotas į ritės rėmą su stabdžiu;

Ritės rėmas termiškai cinkuotas;

Gumuoti ratai,kurie daro pratraukėją lengvai transportuojamą.

 Pratrakėjai RS 6,5-60,kurio ilgis yra 60m,o diametras 6,5 mm,skirti dirbti vamzdžiuose,kurių diametras yra iki 60mm.Jie yra komplektuojami mažesniais RAK tipo angaliais.Didesnio diametro , apie 110mm ,vamzdžiuose jie gali susisukti ir spyruokliuoti atgal.Tokiu atveju jau reikėtų naudoti pratraukėjus,kurių diametras yra 9mm ir didesnis.PVZ RS 9-60 arba didesnį.

Kad palengviti ir pagreitinti kabelių įtraukimo (pratraukimo) darbus buvo pagamintas akumuliatorinis kabelių įtraukėjas FF-409.

Kabelinėje ritėje telpa maksimum iki 50m pratraukimo lyno.Esant ilgesniam lyno ilgiui,ritė  yra nuimama ir dedama ant grindų.

Darbui su akumuliatoriniu įtraukėju vamzdžio diametras turi būti ne mažesnis kaip 1,8cm.

Optinio kabelio nuvyniojimui nuo optinio kabelio būgno galime naudoti ir stacionarų  Vetter GmbHfirmos būgno laikiklį.Kodas 311.130.Kabelio būgno laikiklis turi krumpliaračio pavarą,reguliojamo aukščio kojas,saugos skriejikus.Patys šoniniai laikikliai yra ant dviejų ratukų,apkaustytų guma.Ant šito tipo laikiklio galima užkelti būgną,kurio diametras yra 600-1750mm.

 Būgno laikiklis susideda iš:

  -Domkrato TZ 15,15kN,600-1750,svoris-32kg.Kodas 311.130;

  -Plieninės ašies KAV7521 51*1500mm,apkrova max-2 tonos.Kodas 314.300;

  -Arba aliumininės ašies,su guoliais KAD7521 75*2100mm,apkrova max-5 tonos.Kodas 314.640;

  -Laiptuotų įdėklų ZBP 51-plieninei ašei,ZPB 76-aliuminio ašei.Kodai 315.505,315.510;

 Papildomai galime įsigyti:

  -Plieninės ar aliuminės būgno ašies šoninius fiksatorius.Kodai 315.110,315.170;

  -Veleno pakaba su apkaba,būgno įkėlimui-iškėlimui.Kodas 315.400;

  -Tepalo (lubrikanto),kuris sumažina įtraukiamo kabelio trintį iki 80%.Kodai 235.100-235.230.

Tiesiant ilgesnes trasas tenka naudoti optinio kabelio būgnus nuo kelių šimtų kilogramų iki keleto tonų.Tokiu atveju labai praverčia Optinio kabelio būgno transportavimo priekaba.

 Vokiečių firma Vettter GmbH  gali pasiūlyti keleto priekabų rūšių.Vieną iš jų matote paveikslėlyje.Kodas 342.093.

Kabelio būgno priekaba su reguliuojamo aukščio vilkties sija.Gali judėti iki 80 km / h,greičiu.Priekaboje,gervės pagalba,numatytas kabelio būgno užkėlimo mechanizmas.Kas leidžia,pagal gamintoją,būgną užsikelti ir vienam darbuotojui.Visos priekabos metalinės dalys yra cinkuotos.

 Šita priekaba gali atlaikyti bendrą 1300kg apkrovą ir talpinti iki 1650mm diametro būgną.

 Optinis kabelis yra vertingas produktas. Įprastinė kabelio pervežimo pakuo tė yra būgnas. Būgno lentos yra pakankamai storos, kad išliktų nesulūžusios. Tačiau, kai kabelio masė siekia 4 tonas, jis tampa labai pažeidžiamas. Tinkamai elgiantis, būgnas saugos kabelį nuo sugadinimo pervežimo metu. Sulūžus būgnui, gali būti pažeistas ir kabelis. Pažeidimas gali būti pastebėtas tik kabelį sumontavus, kada remontas gali būti labai brangus.

  Šios instrukcijos tikslas yra paaiškinti, kaip reikia tinkamai elgtis su būgnais, kad būtų išvengta kabelio sugadinimo.
