OPTINIAI KABELIAI

(Optical cables.)

 Optiniai, teisingiau sakyti, optinio pluošto kabeliai, naudojami saugiam didelių duomenų srautų perdavimui dideliu greičiu. Duomenys perduodami moduliuotais šviesos bangų impulsais, kurie sklinda praktiškai nesilpnėdami specialaus stiklo gysla.

Gerų parametrų optines skaidulas pavyko pagaminti sukūrus silicio nusodinimo iš garų metodus. Šiais metodais padaromas nevienalytis kvarcinio stiklo strypas, kurio skersinis pjūvis panašus į daugelį kartų padidintą skaidulos pjūvį. Paskui iš jo traukimo būdu aukštoje (1900–2000 oC) temperatūroje gaminama skaidula. Traukiama skaidula iš karto dengiama apsaugine polimerine danga. Traukimo greitis esti 5–10 m/s. Iš ruošinio per keletą valandų pagaminama 20–30 km ilgio skaidula. Tipiniai skaidulos skersiniai matmenys yra tokie: šerdies skersmuo – 10–100 μm, apvalkalo skersmuo 125–140 μm, padengtos apsaugine polimerine danga skaidulos skersmuo 250–900 μm. Šiuolaikinėmis technologijomis galima pagaminti skaidulas, kurių skersmens paklaida neviršija 0,1 %.

Praktikoje optinės skaidulos retai panaudojamos be papildomos apsaugos. Kabelio konstrukcija labai priklauso nuo jo paskirties. Bene sudėtingiausia konstrukcija pasižymi povandeninėms ryšio linijoms skirti kabeliai. Be pačių skaidulų juos sudaro elementai, apsaugantys optines skaidulas nuo tempimo, varinių laidų poros ir keli apsaugos nuo aplinkos poveikių sluoksniai.

Optinių skaidulų ir kabelių ilgis yra ribotas. Tipinis optinio kabelio ilgis – apie 1–2 km. Todėl neįmanoma apsieiti be skaidulų sujungimų. Žinoma, optinėse linijose sujungimų skaičius turi būti minimalus, nes kiekvieno sujungimo vietoje gaunamas papildomas slopinimas dėl optinių skaidulų matmenų tolerancijų ir skaidulų sutapdinimo paklaidų.

Optiniai kebeliai, priklausomai nuo jų panaudojimo srities, gali būti skirstomi į:
  -Požeminius;
  -Orinius;
  -Povandeninius;
  -Patalpose naudojamus optinius kabelius.
Kiekviena šių kabelių grupė turi savitą konstrukciją, jie yra savaip apsaugoti nuo specifinių poveikių. Galima išskirti tris pagrindinius poveikius, kurie labiausiai keičia optinio kabelio struktūrą. Tai temperatūra, mechaninis poveikis ir radiacija. Yra ir daugiau išorinių veiksnių tokių kaip drėgmė ar išorinis elektromagnetinis poveikis, bet dėl optinio kabelio konstrukcijos jie nėra tokie svarūs.

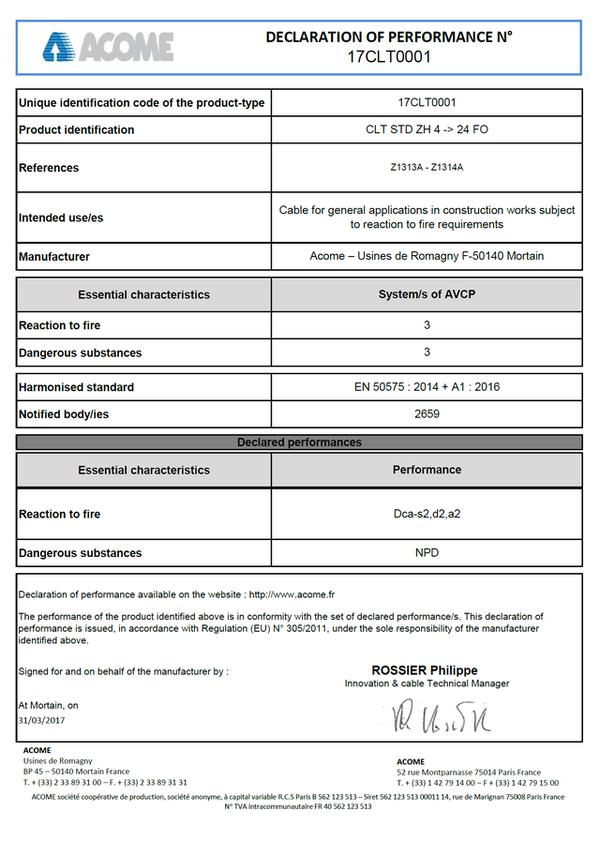

KABELIŲ STANDARTAI.

Standartai – tai matmuo, leidžiantis palyginti gaminius, skatinantis konkurenciją ir kainų lygio stabilizavimą. Standartų prieduose nusakoma daug kuriamų sistemų standartų, nurodomi testavimo metodai, apibrėžiama terminologija. Standartai pagal savo apibrėžimą yra rekomendacinio pobūdžio. Tai kompetentingos organizacijos priimtas dokumentas, patvirtinantis visuotinę nuomonę ir nurodantis veiksmų ar jų rezultatų taisykles, rekomendacijas, charakteristikas, skirtas optimizacijai ir sutvarkymui.

Norint pasiekti didesnį duomenų perdavimo efektyvumą, turi būti pasiektas kompromisas tarp kabelių gamintojų. Norint išvengti per daug skirtingų charakteristikų yra kuriami standartai. Standartai taip pat neaplenkia ir kabelių naudojamų kompiuteriniuose tinkluose. Šiuo metu dažniausiai yra naudojami tokie regioniniai kabelių standartai:
  -Amerikietiškas EIA/TIA-568A, sukurtas ANSI, EIA/TIA ir Underwriters Labs (UL) laboratorijos;
  -Tarptautinis ISO/EIC 11801;
  -Europinis EN50173.

Taip pat yra standartizuojama kiekvieno kabelio elementai atskirai:
  -Kabelio charakteristikos ir techniniai kriterijai, apibūdinantys kabelio našumą;
  -Topologija ir kabelio segmento ilgis;
  -Jungčių specifikacijos ir išvadų išdėstymo schemos.
Be techninių priemonių dokumentai taip pat reglamentuoja ir kabelio klojimo taisykles, kurios skaidomos į keletą posistemių.

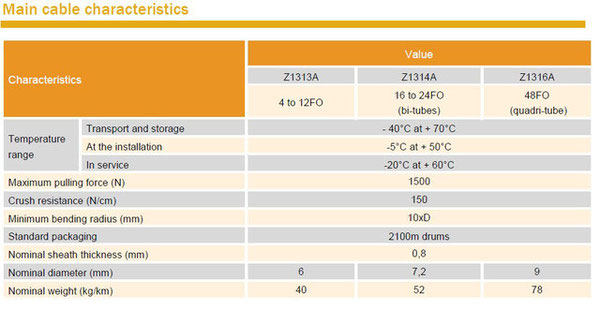

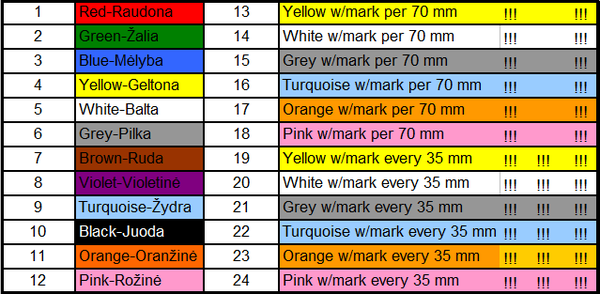

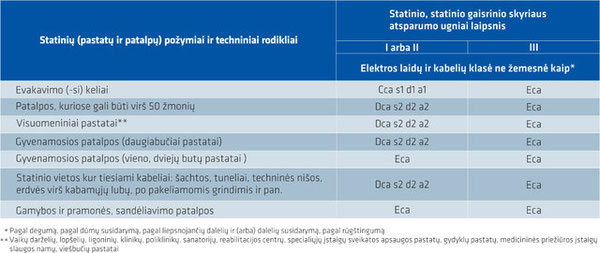

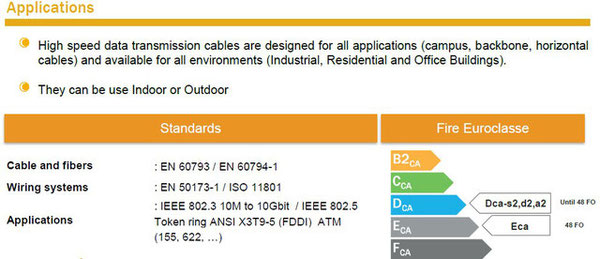

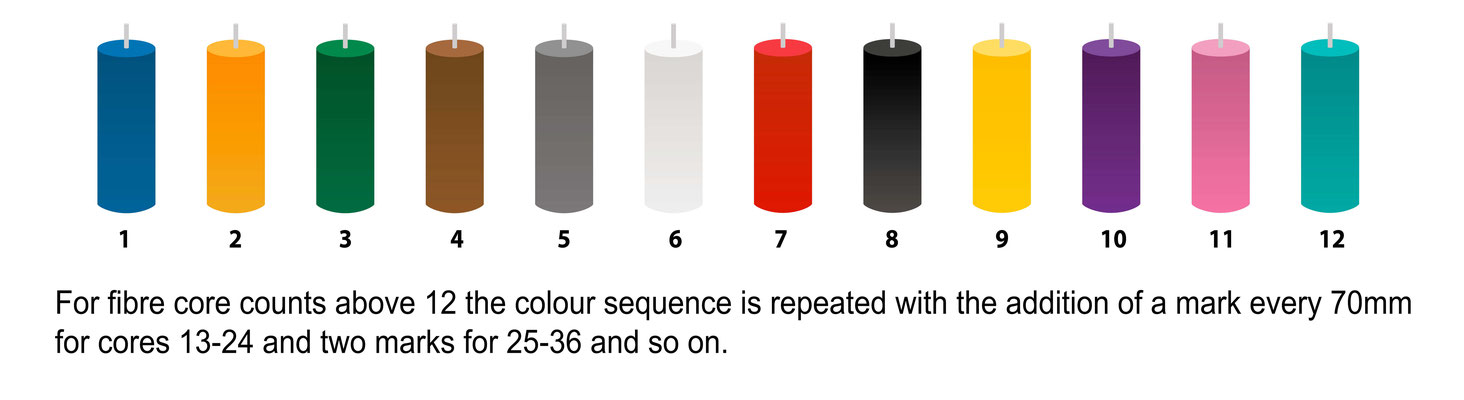

OPTINIO KABELIO SPALVINIS SKAIDULŲ ŽYMĖJIMAS

1.Vienamodžiai optiniai kabeliai.

Yra du pirminiai šaltiniai pahal kuriuos specifikuojami vienamodžiai optiniai kabeliai:

1.ITU-T G.65x series;

􀀁2. IEC 60793-2-50 (and the equivalent to BS EN 60793-2-50).

Pagal ITU-T specifikaciją yra apie 19 skirtingų vienamodžio kabelio rūšių:

􀀁 ITU-T G.652a, b, c ir d;

􀀁 ITU-T G.653a ir b;

􀀁 ITU-T G.654a, b ir c;

􀀁 ITU-T G.655a, b, c, d ir e;

􀀁 ITU-T G.656;

􀀁 ITU-T G.657 Kategorija A1, A2, B1 ir  B2.

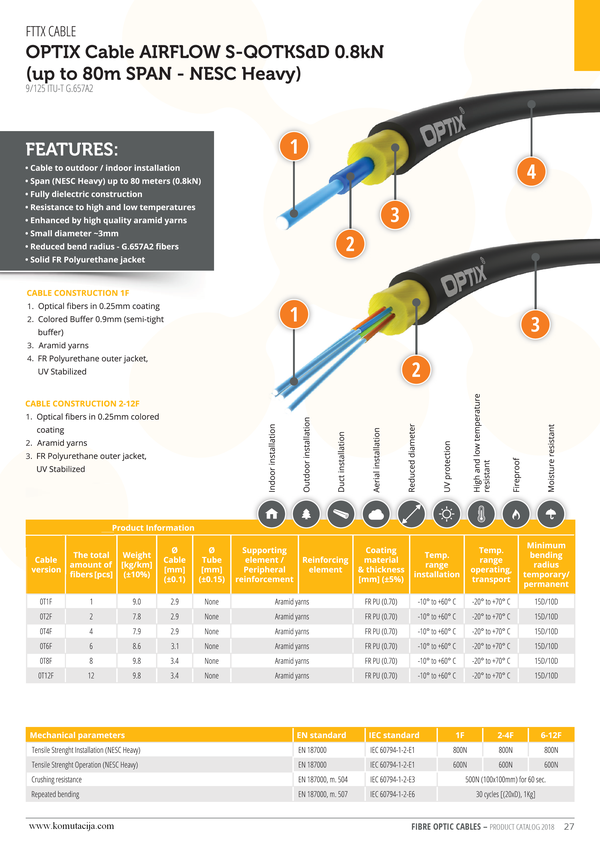

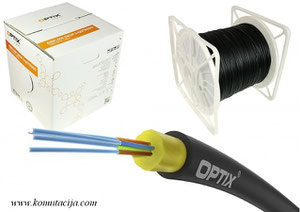

Vienamodžių optinių kabelių specifikacija nuo G.652 iki G.657

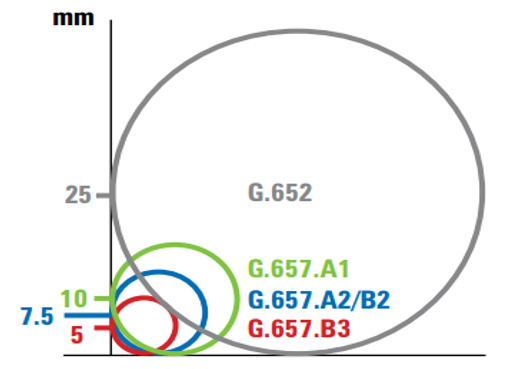

G.657 ir G.652 optiniu kabeliu skirtumai
Adobe Acrobat Document 42.8 KB
G.657 ir G.652 optiniu kabeliu skirtumai
Adobe Acrobat Document 1.0 MB
G.657 ir G.652 optiniu kabeliu skirtumai
Adobe Acrobat Document 228.0 KB

1.1.Optinis kabelis vidaus 2 skaidulų SM  ACE-TKF MDIC LSZH 2xSM G.657A.

ZN Kodas 580190

MDIC arba SPECTRANET FTTH LSZH - vidinis optinis kabelis su mažu išlinkimo spinduliu.Atitinka G657A standartą.Lengvai valomas,lankstus.Puikiai tinka vidinei instaliacijai ir faktiškai pilnai išsprendžia visas optinio kabelio instaliavimo problemas name.

Išorinis LSZH (Low Smoke Zero Halogen) apvalkalas nepalaiko degimo, neturi nuodingų halogenų, neišskiria dūmų liepsnoje. Du dielektriniai stiklo plastiko elementai sustiprina kabelį ir apsaugo nuo išilginių apkrovų (tempimų). Puikios mechaninės savybės sąlygoja geresnį patikimumą palyginus su apvaliais tradiciniais simpleksiniais kabeliais.

Super lanksčios G657 skaidulos panaudojimas leidžia kabelį montuoti stačiu kampu (bet būtinai reikia išlaikyti reikalavimą minimaliam leidžiamam lenkimo spinduliui: G657A skaidulai tai 15mm).

Vieno kilometro būgnas tesveria 9kg.

Optinio kabelio ACE-TKF MDIC LSZH 2xSM 6.657A techninės charakteristikos.
ACE-TKF-MDIC LSZH 2xSM G.657A..pdf
Adobe Acrobat Document 144.8 KB

1.2.Optinis kabelis TKF-DAC-2 fibre 2xSM.ZN Kodas 580237

DAC (Direct access cable)-tai vienamodis dviejų skaidulų mini optinis kabelis.

Kabelio skersmuo: 5,9 mm,svoris: 28kg/km,traukimo jėga: 500N. ,be metalo priemaišų,apsauga nuo vandens,galima kloti tiesiai į žemę,tempti rūsio sienomis.Centrinis vamzdelis su gelio užpildu, aukštas atsparumas gniuždymui 5000N/dm, oranžinė spalva .

DAC TKF 2Fibre.pdf
Adobe Acrobat Document 56.0 KB

1.3.Optinis kabelis ACE-TKF CTC LSZH 4xSM G.657.A1.ZN Kodas 580256

Tai vienamodis šviesolaidinis (optinis) kabelis su behalogenine  LSZH izoliacija,stabdančia ugnį ir neišskiriančia dūmų.Neturintis metalo,lengvo svorio,universalus panaudojimas,tinkamas lauko ir vidaus instaliacijai.

 Montavimas: pučiamas arba traukimas, į vamzdynus arba kojamas kabelių loveliuose.

 Techniniai parametrai:



  - Pluošto tipas :SM, 9/125 μm;

  -Skaidulų (gijų) skaičius: 4;

  - Kabelio skersmuo ape ,mm: 7,0;

  -Atsparumas suspaudimui (gniuždymui) trumpam laikui (1min): 3000 N/dm;

  -Atsparumas suspaudimui (gniuždymui) ilgesniam laikui (15min):1500 N/dm;

  -Apsauga nuo graužikų: Taip

  -Apvalkalas: LSZH (arba LSOH) – behalogenis,stabdantis ugnį, neišskiriantis dūmų

  -Užpildas Centrinis vamzdis užpildytas geliu

  -Darbo temperatūra –40,+70°C

   -Svoris:1km/50kg;

  -Skaidulos standartas:ITU-T G.657.A1.

Optinės savybės:

 -Skaitulos kategorija: OS2;

 -Slopinimas @ 1310 nm: 0.36 dB/km;

 -Slopinimas@ 1550 nm 0.21 dB/km;

 -Slopinimas @ 1625 nm 0.24 dB/km;

Kitos savybės:

Halogen free: (acc. EN 60754-1/2)

Vertikalus liepsnos sklidimas vienu kabeliu: IEC 60332-1-2 / EN 50265-2-1



Optinio kabelio ACE-TKF CTC LSZH 4xSM G.657.A1 techninės charakteristikos
75050 CTC LSZH 1,2kN 4x SM G.657.A1 nau
Adobe Acrobat Document 678.7 KB

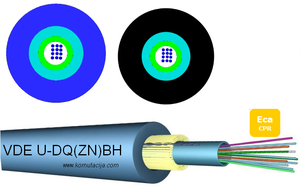

1.4.Optinis kabelis vidaus SM 12 skaidulų U DQ(ZN) 12 x SM.

Techninės optinio kabelio U DQ(ZN) charakteristikos.
U DQ kabelis 12xSM vidaus.pdf
Adobe Acrobat Document 44.9 KB

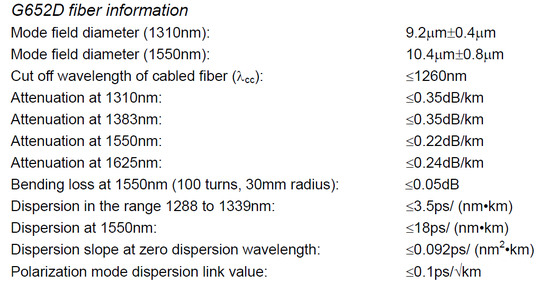

Optinis kabelis U DQ(ZN) atitinka G652D standartą.
C06e_e Draka G652D.pdf
Adobe Acrobat Document 72.6 KB

1.5.Optinis kabelis vidaus SM 24 skaidulų LSHF U V(ZN) SM2D  DRAKA.

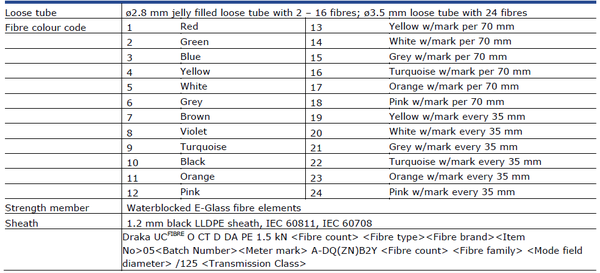

Optinio kabelio LSHF U V(ZN) SM2D skaidulų spalvinis žymėjimas.

DRAKA LSHF T24 SM.pdf
Adobe Acrobat Document 53.1 KB

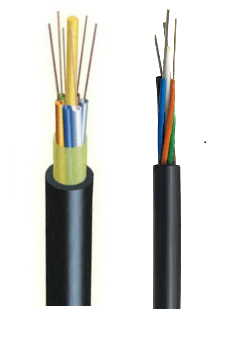

1.6.Optinis  lauko kabelis  LTC RP 24xSM 9/125 G.652D 4x6

Optinis lauko kabelis LTC RP 24xSM-tai vienamodis 24 skaidulų lauko kabelis ,susidedantis iš 4 vamdzelių po 6 skaidulas.

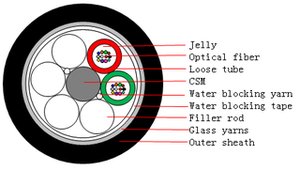

Optinio lauko kabelio LTC RP struktūra
LTC RP 24xSM struktura.pdf
Adobe Acrobat Document 166.6 KB
LTC RP.pdf
Adobe Acrobat Document 147.5 KB

1.7.Optinis lauko kabelis armuotas LTC JF CS 24x SM G.652D (6x4)

LTC JF CS 24xSM G.652D (6x4) techninė informacija
LTC_CS.pdf
Adobe Acrobat Document 241.6 KB

1.8.Optinis lauko kabelis armuotas FYOVD2PMU 4x6xSML

FYOVD2PMU techninė informacija
FYOVD2PMUeng.pdf
Adobe Acrobat Document 67.4 KB

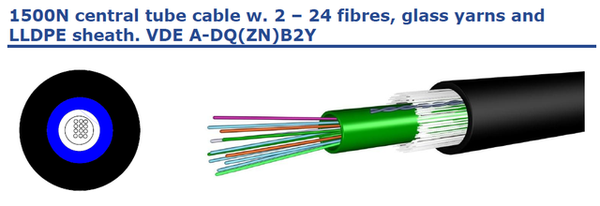

1.9.Optinis kabelis A-DQ(ZN)B2Y 4x12 E9/125 SM.



1.10.Optinis kabelis Z-(VX)OTKtdDb 24J (4x6)/2,4 GR

Z- (VX) OTKtd, Z- Išorinis kabelis , (VX)-dvisluoksnė izoliacija poliamidas-polietilenas (poliamidas išorėje) arba (XV)- polietileno-poliamido izoliacija (polietilenas išorėje), OTK-šviesolaidinis kabelis,t-daugiavamzdelinis (laisvas vamzdelis (loose tube) kabelis,užpildytas hidrofobiniu geliu ,d- visiškas dielektrikas ,be metalinių elementų,D-aramido centrinis elementas,Dd-stiklo pluošto centrinis elementas,24-skaidulų kiekis kabelyje,J-vienamodės skaidulos,4x6-keturi vamzdeliai po šešias skaidulas.

Gamintojo kokybės vadybos sistema  įvertinta sertifikatais:DIN EN ISO 9001:2008 ir DIN EN ISO 14001:2009

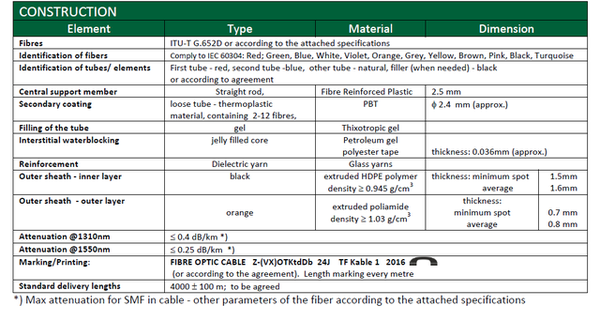

Optinio kabelio Z-(VX)OTKtdDb 24J (4x6)/2,4 GR data sheet
Z-(VX)OTKtdDb 2-72 Fibres.pdf
Adobe Acrobat Document 395.7 KB
SMF G652D Fibres ENG.pdf
Adobe Acrobat Document 399.2 KB
Gamintojo ISO 9001 14001 sertifikatas
ISO_9001_14001_eng.pdf
Adobe Acrobat Document 770.6 KB

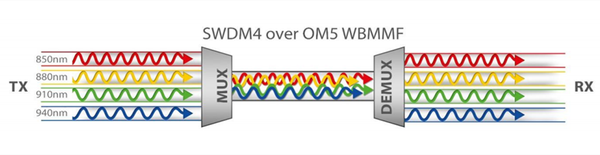

2.Daugiamodžiai optiniai kabeliai.

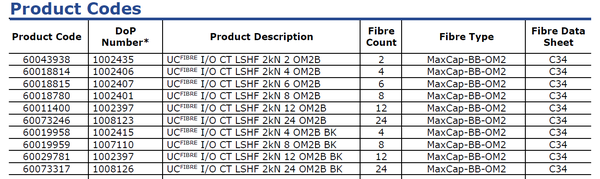

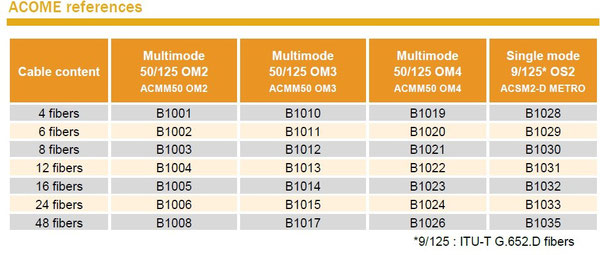

Daugiamodžių optinių kabelių specifikacijos

UNDERSTANDING OM1, OM2, OM3, OS1, OS2 and more!
UNDERSTANDING OM1 OM2 OM3 OS1 OS2.pdf
Adobe Acrobat Document 70.6 KB

2.1.Optinis kabelis daugiamodis CTC LSZH OM4 1,2kN OM4

Yra gaminamas 4,6,8,12,24 skaidulų.

CTC LSZH 1,2kN - Universal, Metallfree, Central Tube Cable.

Light-weight, non-metallic, universal central tube cable (indoor/outdoor) with small diameter, rodent

protected, longitudinal water-protected, with Low Smoke Zero Halogen outersheath.

Installation: blowing into conduits, on cable trays.

Characteristics Properties Unit

Product group                                    Universal cables

Series                                                Glasvezelkabel Multi Mode

Type                                                  CTC LSZH 1,2kN

Test procedures                                  IEC 60794-1-2

Application                                          Inside/outside

Cable metal free                                  Yes

Strain relief                                         Yes

UV resistant                                        Yes

Termite protected                                No

Longitudinal water blocking                  Yes

Radial water blocking                            No

Type of duct                                         Loose tube, gel filled

Fibre type                                             Multi mode 50/125

Optical fibre standard                            ISO/IEC 11801- OM4/ IEC 60793-2-10 A1a.3

Material outer sheath                            LSZH

Colour outer sheath                              Black

Flame retardant Acc.                             IEC 60332-1-2

Longitudinal watertight construction     Super Absorbing Polymer

Installation temperature                       -5 / 50 °C

Operation temperature range                -10 / 50 °C

Transportation and storage temperature -30 / 70 °C

Attenuation @ 850 nm                          2.7 dB/km

Attenuation @ 1300 nm                        1.0 dB/km

Construction and Colour codes               zie bijlagen

Partnumber    Technical     Outer            Net      Bending       Bending        Tensile load    Tensile load

manufacturer description   diameter       weight radius after   radius during  short term    Long Term

                                        approx.(mm)            installation    installation     (Tm) (N)       (Tl) (N)

75078       4xMM 50 OM4        7              51         105              140             1600              800

75412       6xMM 50 OM4        7              51         105              140              1600             800

75079       8xMM 50 OM4        7              51         105              140              1600             800

75080     12xMM 50 OM4        7              50         105              140              1600             800

75081     24xMM 50 OM4        7,6           59         115              150              1600             800

Techninis kabelio aprašymas
CTS LSZH OM4.pdf
Adobe Acrobat Document 222.4 KB

2.2.Optinis kabelis daugiamodis Kline 12 skaidulų 12MM OM4 50/125 μm

          12 fibers universal distribution tight buffered cables, OM4 50/125 μm. KELine®

  • fully dielectric and gel-free construction, halogen-free sheath
  • tensile elements made of glass yarns
  • primary protection of 250 μm, tight buffered secondary protection of 900 μm
  • suitable for outdoor as well as for indoor environment
  • resistant to moisture, water and UV radiation
  • partial rodent protection (glass rodent protection - GRP)
  • complient with the requirements for fire prevention arrangements in buildings with higher concentration of people

Technical specification

Standard temperature range (installation)      -15 °C to +60 °C

Standard temperature range (operation)        -20 °C to +60 °C

Min. bending radius (installation)                     98 mm

Min. bending radius (operation)                       65 mm

Max. tensile load (installation)                         1100 N (110 kg)

Max. tensile load (operation)                           500 N (50 kg)

Outer cable diameter                                      6,5 mm

Weight                                                           41 kg / km

Producer                                                                          KELine®

DATASHEET
datasheet-1360 Kline 12MM.pdf
Adobe Acrobat Document 657.7 KB

3.Šviesolaidinio kabelio testavimo talpos.

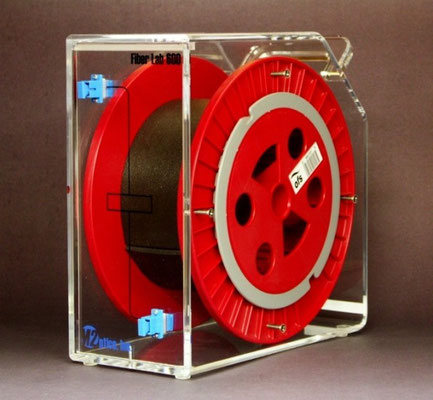

3.1.Šviesolaidinio kabelio testavimo talpa.

Specifikacija:

  -Bet koks šviesolaidžio ilgis iki 50km;

  -Draka®  gamintojo kabelių įvairovė;

  -Šviesolaidžio  apsauga nuo mechaninio poveikio;

  -Naudojama šviesolaidinio tinklo modeliavimui,naujų produktų išdirbimui ir t.t.

Fiber Lab 1600D (M2 Optic) yra portatyvinis sprendimas,kuris vartotojui leidžia atlikti įvairius testus su šviesolaidžiu iki 50km.Turi dvigubą šviesolaidį.Šviesolaidžio ir jungties tipas bei ilgis yra paruošiamas pagal kliento poreikį.

  Konstrukcija apsaugo šviesolaidį ir optinę jungtį nuo atsitiktinio mechaninio poveikio ir sukuria profesionalią šviesolaidžio testavimo platformą.Yra naudojama viso pasaulio vedančiųjų ryšio operatorių bei optinės įrangos gamintojų.

Naujas EZ-Bend ™ 4.8 Optinis kabelis.

      EZ-Bend Optinės technologijos kabelį galima sulenkti iki 5 mm skersmens ir "prisegti" su nereikšmingais signalo nuostoliais ir  vaizdo kokybės pablogėjimu.Gali būti naudojamas vykdant FTTX paraiškas, įskaitant didelės raiškos televizijos (HDTV), užsakomųjų vaizdo , itin didelės spartos duomenų perdavimo, balso, interneto žaidimų ir daug kitų atvejų.

  Padidinto atsparumo simpleksinis kabelis EZ-Bend 4,8 duoda mažiau kaip 0,1 dB slopinimą  prie 1550 nm  sulenkiant kabelį 5mm spinduliu ir mažiau kaip 0,3 dB slopinimą prie 1550 nm, kai taikoma MDU Modeliavimo testai pagal Verizon TPR.9424 FOC dokumentus. Jo tvirtas pluoštas montavimo metu užsirekomenduoja kur kas geriau nei ITU G.657B reikalavimai, ir yra suderinami su  G.652D.PLačiau apie technines kabelio charakteristikas rasite ČIA:

Naujo EZ-Bend ™ 4.8 Optinio kabelio atsparumą lenkimams ir tempimui rasite šioje VIDEO medžiagoje.

EZ-Bend ® vs vienamodžio optinio kabelio instaliavimas.
     Šis klipas leidžia palyginti laiko sąnaudas darant FTTH galinio abonento įvadą  su tradiciniu vienamodžiu  kabeliu (naudojant kabelinius lovelius ir išlaikant lenkimo kampus) ir naudojant  naujos kartos firmos OFS a Furukava vidinį vienamodį kabelį OFS  EZ-Bend 4,8mm ,kurio lenkimas apie kampus gali būti toksai pat kaip buvo naudojamas varinis ryšio kabelis,su nežymiais signalo nuostoliais.

Kas yra vienamodis kabelis?.

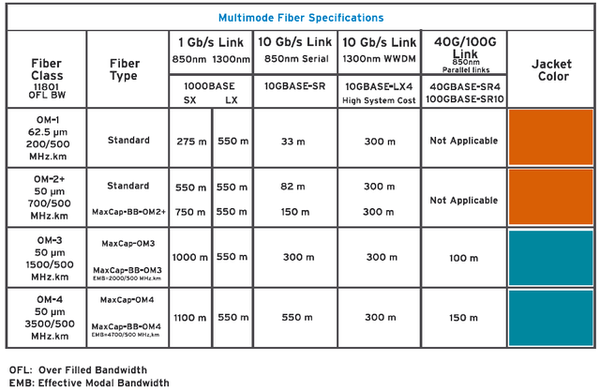

Kokie skirtumai yra tarp OM1,OM2,OM3 ir OM4 kabelių.

OPTINIO KABELIO GAMYBA.

4.ULTRAGARSINĖS GRAUŽIKŲ BAIDYKLĖS

   Graužikai išplitę visuose pasaulio kontinentuose. Jie lanksčiai prisitaiko prie įvairių gyvenimo sąlygų.Lietuvoje labiausiai paplitusios naminės pelės ir pilkosios žiurkės. Jų daroma žala aplinkai ir žmogui yra skirtinga. Visi graužikai viršutiniame ir apatiniame žandikaulyje turi po vieną porą priekinių dantų, kurie pastoviai auga, todėl graužikai griaužia viską: medieną, elektros laidus,optinius kabelius, lengvai pragraužia betoną, net metalą,o taip pat gadina įrangą. Gerai išvystyta klausa graužikai girdi ne tik žmogaus girdimų dažnumų diapazonu, bet taip pat ir ultragarsą. Ši graužikų savybė naudojama, bandant juos atbaidyti ultragarso generatoriais.Labiau efektyvūs ultragarso generatoriai yra turintys automatinį kintamą ultragarso dažnį,nes per ilgesnį laiką graužikai prisitaiko prie vieno dažnio.Tai efektyvi priemonė,apsauganti ryšio įrangą nuo graužikų.

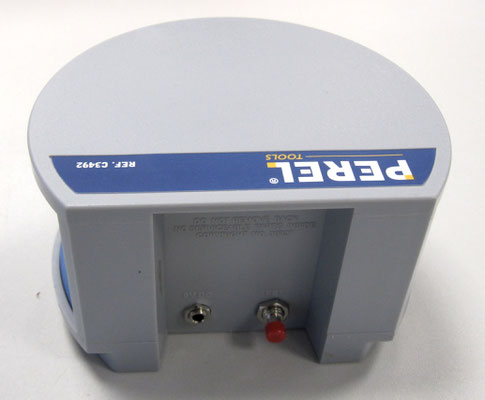

ULTRAGARSINĖ GRAUŽIKŲ BAIDYKLĖ PEREL.   ZN KODAS 471079
