OPTINIAI DALIKLIAI
(Fiber optic splitters.FBT and PLC splitters)
Optinis daliklis (splitter-dažnių skirstiklis,skirstytuvas)-tai pasyvinis optinis įrenginys,skirtas optinių signalų galios dalybai ar apjungimui. Dauguma daliklių yra sukurti, kad galėtų veikti dviejomis kryptimis, siųsti ir gauti, tuo pačiu galėdami ir išskaldyti ir sujungti srautus.
Optiniai dalikliai charakterizuojami žemu įnešamų slopinimų lygiu,plačia pralaidumo juosta,charakteristikų stabilumu,aukštu patikimumu.Optiniai skirstikliai-dalikliai yra naudojame televizinių signalų perdavimo linijose,kartu su matavimo įranga naudojami optinių signalų monitoringui.Plačiai naudojami GEPON (Gigabit Ethernet PON) tinkluose. Dalikliai naudoja ypač tikslią dalinimo technologiją, kad galėtų dalinti ir sujungti šviesos srautus.
Optinio daliklio pagalba optinį signalą galima padalinti į:1x2,1x4,1x8,1x16,1x32,1x64.Skirtingi optinių daliklių išdirbimo variantai leidžia juos naudoti įvairios architektūros PON tinkluose,nepriklausomai nuo operatoriaus naudojamos duomenų perdavimo technologijos.
Optiniai dalikliai palaiko visas FTTH tinklo architektūras:
- BPON (Broadband PON), GPON (Gigabit PON), GEPON, P2P (Peer-to-Peer);
-CATV (community antenna television);
-Duomenų perdavimo.
Pagrindiniai PON technologijos privalumai.
Pagrindiniai PON technologijos privalumai yra:
-Šviesolaidžio ekonomija.Galimybė pajungti iki 128 abonentų per vieną skaidulą iki 60km atstumu;
-Efektyvus šviesolaidžio pralaidumo juostos išnaudojimas;
-Greitis iki 2,488 Gbit/s iš centrinio mazgo OLT (Optical line terminal) link abonentinių mazgų ONU (optical network unit) arba ONT (optical network terminal) ir 1,244 Gbit/s nuo skirtingų abonentinių mazgų ONT į centrinį mazgą OLT.
-Patikimumas.Tarpiniuose tinklo mazguose randasi tik pasyviniai optiniai dalikliai nereikalaujantys aptarnavimo;
-Tinklo didinimas.Medžio struktūros tinklinė prieiga leidžia pajungti naujus abonentus pačiu ekonomiškiausiu būdu;
-Galimybė rezervuoti kaip atskirus taip ir visus abonentus;
-Lankstumas.Naudojant ATM (asynchronous transfer mode-asinchroninį perdavimo būdą) leidžia abonentui suteikti būtent tą servisą,kuris jam yra reikalingas;
-Galimas simetrinis ir asimetrinis darbo rėžimas.
Optinių daliklų skirstymas.
Optiniai dalikliai skirstomi :
1.pagal gamybos technologiją;
2.pagal jungčių tipą;
3.pagal korpuso tipą.
1.Pagal gamybos technologiją optiniai dalikliai skirstomi:
1.1. FBT (Fused Biconic Taper) tipo dalikliai, kuriuos sudaro suliestos per tam tikrą ilgį ir suvirintos į vieną monolitinę konstrukciją optines skaidulos.Prisililietimo atkarpoje dalis šviesos energijos, sklindančios viena skaidula patenka į kaimyninę. Tai yra gana sena, atidirbta, pigi ir plačiausiai naudojama metodika. Pagrindinė FBT daliklių savybė-galimybė netolygiai padalinti šviesolaidinio signamo galią.Šitą savybę galima naudoti atliekant matavimo darbus. Bet ji turi ir savo trūkumą - neaukštas dalinimo tikslumas ir dėl didelės paklaidos nerekomenduojama gaminti FBT daliklius su dideliu išėjimų skaičiumi.FBT dalikliai gali būti naudojami PON (Passive optical network-pasyvinis optinis tinklas),CATV tinkluose.
1.2.PLC (Planar Lightwave Circuit).Tai tobulesnė, bet brangesnė planarinė technologija – integriniai šviesolaidžiai suformuojami ant silicio kristalo pagrindo. Ji leidžia gaminti Y-, X- ir sudėtingesnių konfigūracijų optinius daliklius su išėjimų skaičiumi iki 64. Prie integrinės schemos išvadų klijuojami ar privirinami pigtailų skaidulos.Tai plačiajuosčiai dalikliai turintys stabilias charakteristikas 1260-1650nm bangų diapazone.Tai leidžia PLC daliklius naudoti CWDM (Coarse wavelength division multiplexing),DWDM (Dense wavelength division multiplexing) bei PON ir CATV tinkluose.

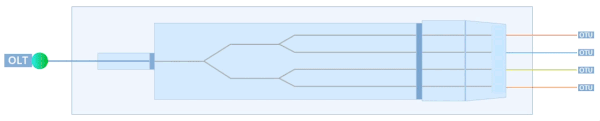

Pagrindinė PLC daliklio paskirtis-panaudojimas PON tinkluose.Jis gali būti naudojamas betkurioje trasos atkarpoje:stotyje,movoje,prie namo įvado.Optinis signalas pasyvinio daliklo pagalba dalijamas tarp keleto vartotojų į keletą šviesolaidinių skaidulų ir nereikalauja aptarnavimo.
Tolygus optinio signalo pasiskirstymas
PLC skirstytuvai įgalina vienodą perdavimo galią kiekviename skirstytuvo išvesties prievade, o tai supaprastina tinklo dizainą ir sumažina išlaidas.
2.Optiniai dalikliai pagal jungčių tipą skirstomi:
2.1.Su SC tipo jungtimi.
2.2.Su FC tipo jungtimi.
2.3.Su ST tipo jungtimi.
2.4.Su LC tipo jungtimi.
2.5.Įvairaus ilgio pigteilai be jungčių.
2.1.PLC optiniai dalikliai su SC vienamodėmis jungtimis.
PLC DALIKLIŲ SC/SC SLOPINIMŲ LENTELĖ
Parameter |
Unit |
Value |
|||||||||||
Product type |
|
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
1x16 |
1x24 |
1x32 |
1x64 |
1x128 |
|
Operating Wavelength |
nm |
1260~1650 |
|||||||||||
Insertion Loss |
Typ. |
dB |
3.6 |
6.0 |
7.0 |
9.2 |
10.3 |
12.2 |
13.6 |
15.8 |
16.6 |
20.1 |
24.5 |
Max. |
dB |
4.3 |
6.2 |
7.4 |
9.5 |
10.7 |
12.5 |
13.9 |
16.0 |
17.2 |
21.5 |
25.5 |
|
Uniformity (Max.) |
dB |
0.5 |
0.6 |
0.8 |
0.8 |
0.8 |
1.2 |
1.4 |
1.5 |
1.5 |
2.0 |
2.6 |
|
PDL (Max.) |
dB |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
0.8 |
|
TDL (Max.) |
dB |
0.5 |
|||||||||||
Return Loss |
dB |
≥55 (APC connectors) / 50 (UPC connectors) |
|||||||||||
Directivity |
dB |
≥55 |
|||||||||||
Operating & Storage Temperature |
C° |
-40~+85 |
Optinis PLC daliklis 1x4 SC/APC. ZN Kodas 580031
Optinis PLC daliklis 1x4 SC/APC SM dažniausiai naudojamas kabelinės televizijos sistemose.Jis gali būti naudojamas betkurioje trasos atkarpoje:stotyje,movoje,prie namo įvado.Optinis signalas pasyvinio daliklo pagalba dalijamas tarp keleto vartotojų į keletą šviesolaidinių skaidulų ir nereikalauja aptarnavimo.
PLC Splitter Inspection Report PLC 1x4
Customer Code |
N/A |
Inspected Temp |
Room Temperature |
Part Description |
1x4 |
Inspected Date |
31 01 2013 |
Serial No. |
K1301000014 |
Inspected By |
155 |
Connector |
SC/APC |
Approved By |
207 |
Item |
IL (dB) |
PDL (dB) |
RL (dB) |
|||
Wavelength(nm) |
1310 |
1550 |
1310 |
1550 |
1310 |
1550 |
Spec |
MAX 7.8 |
MAX 0.2 |
>55 |
|||
Portl |
6.90 |
6.83 |
0.08 |
0.09 |
Pass |
Pass |
Port2 |
6.82 |
6.84 |
0.06 |
0.05 |
Pass |
Pass |
Port3 |
6.82 |
6.82 |
0.13 |
0.07 |
Pass |
Pass |
Port4 |
6.90 |
6.87 |
0.08 |
0.05 |
Pass |
Pass |
Input |
N/A |
Pass |
Pass |
|||
MAX |
6.90 |
6.87 |
0.13 |
0.09 |
N/A |
|
MIN |
6.82 |
6.82 |
0.06 |
0.05 |
N/A |
|
Average |
6.86 |
6.84 |
0.09 |
0.07 |
N/A |
|
Port Uniformity (Spec. <0. 8dB) |
0.08 |
0.05 |
Visual Inspection |
Pass |
Optinis PLC daliklis 1x8 SC/APC. ZN Kodas 580032
Optinis PLC daliklis 1x8 SC/APC SM dažniausiai naudojamas kabelinės televizijos sistemose.Jis gali būti naudojamas betkurioje trasos atkarpoje:stotyje,movoje,prie namo įvado.Optinis signalas pasyvinio daliklo pagalba dalijamas tarp keleto vartotojų į keletą šviesolaidinių skaidulų ir nereikalauja aptarnavimo.
PLC Splitter Inspection Report PLC 1x8
Customer Code |
N/A |
Inspected Temp |
Room Temperature |
Part Description |
1x8 |
Inspected Date |
31 01 2013 |
Serial No. |
K1301000087 |
Inspected By |
155 |
Connector |
SC/APC |
Approved By |
207 |
Item |
IL (dB) |
PDL (dB) |
RL (dB) |
|||
Wavelength(nm) |
1310 |
1550 |
1310 |
1550 |
1310 |
1550 |
Spec |
MAX 11.0 |
MAX 0.3 |
>55 |
|||
Portl |
9.98 |
9.89 |
0.11 |
0.08 |
Pass |
Pass |
Port2 |
10.01 |
10.05 |
0.09 |
0.04 |
Pass |
Pass |
Port3 |
9.84 |
9.93 |
0.10 |
0.10 |
Pass |
Pass |
Port4 |
9.98 |
10.04 |
0.06 |
0.12 |
Pass |
Pass |
Port5 |
10.07 |
9.81 |
0.06 |
0.09 |
Pass |
Pass |
Port6 |
9.95 |
10.04 |
0.03 |
0.12 |
Pass |
Pass |
Port7 |
9.99 |
9.83 |
0.11 |
0.11 |
Pass |
Pass |
Port8 |
10.06 |
10.10 |
0.05 |
0.05 |
Pass |
Pass |
Input |
N/A |
Pass |
Pass |
|||
MAX |
10.07 |
10.10 |
0.11 |
0.12 |
N/A |
|
MIN |
9.84 |
9.81 |
0.03 |
0.04 |
N/A |
|
Average |
9.99 |
9.96 |
0.08 |
0.09 |
N/A |
|
Port Uniformity (Spec.<0.8dB) |
0.23 |
0.29 |
Visual Inspection |
Pass |
3.Optiniai dalikliai pagal korpusą skirstomi:
3.1.Bekorpusiniai dalikliai – kompaktiški 1x2 .. 1x4 dalikliai apvaliuose Ø 3mm metaliniuose korpusuose. Išvadai – optinė 0,25mm skaidula be jungčių. Tokie dalikliai tinkami instaliuoti tiesiai į optines kasetes arba, suvirinus kaskadais vieną po kito formuoti didesnio dalinimo daliklius.
3.2.Dalikliai plastikiniuose korpusuose, kurie apsaugo sujungimus nuo išorinių veiksnių ir leidžia tvirtinti plokščiojoje korpuso dalyje. Konfiguracija: nuo 1x2 iki 32x32. Kabelio tipas: 0,9mm, 2mm arba 3mm. Išvadai gali būti su ivairių tipų jungtimis arba be jungčių.
3.3.19 colių Optiniai dalikliai. Šiuo atveju daliklis yra sumontuotas ir pritvirtintas 19 colių 1U arba 2U korpuse o visi jo išvadai sujungti su optiniais adapteriais priekinėje panelėje. Toks sprendimas yra patogus kai reikia naudoti didelio dalinimo (x16, x32 arba net x64) daliklius telekomunikacinėje 19“ spintoje.
3.4.PLC dalikliai kompaktiniuose korpusuose. Tinkami montuoti tiesiai į optines kasetes. Išvadų skaičius iki x64. Kabelis 0,25mm.

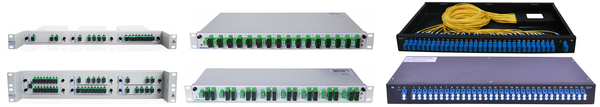

3.3.Optiniai PLC dalikliai 19 colių korpusuose.
Šiuo atveju daliklis yra sumontuotas ir pritvirtintas 19 colių 1U arba 2U korpuse o visi jo išvadai sujungti su optiniais adapteriais priekinėje panelėje. Toks sprendimas yra patogus kai reikia naudoti didelio dalinimo (x16, x32 arba net x64) daliklius telekomunikacinėje 19“ spintoje.

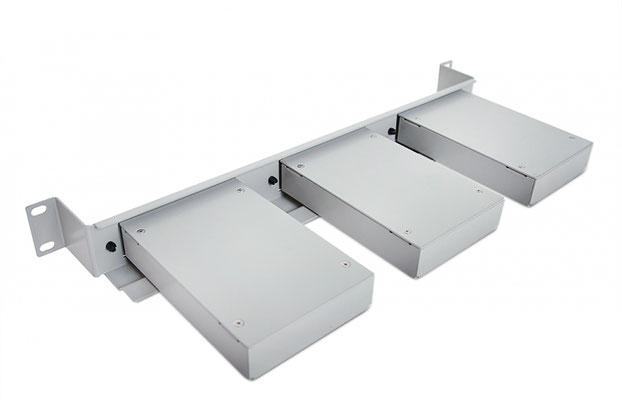

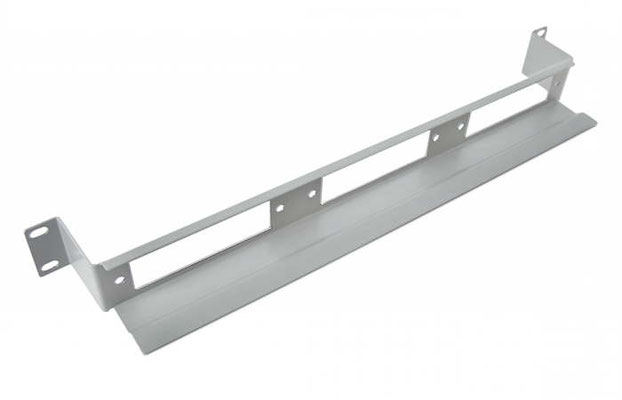

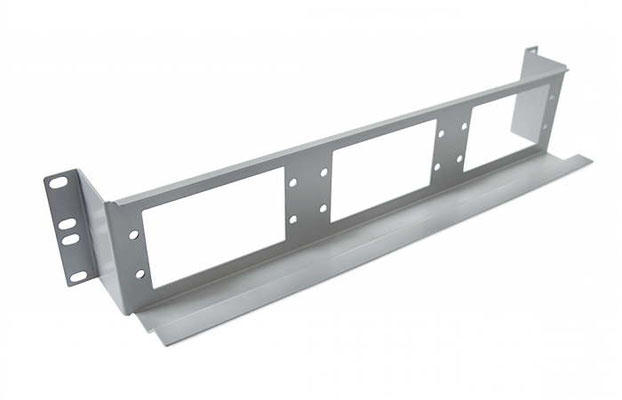

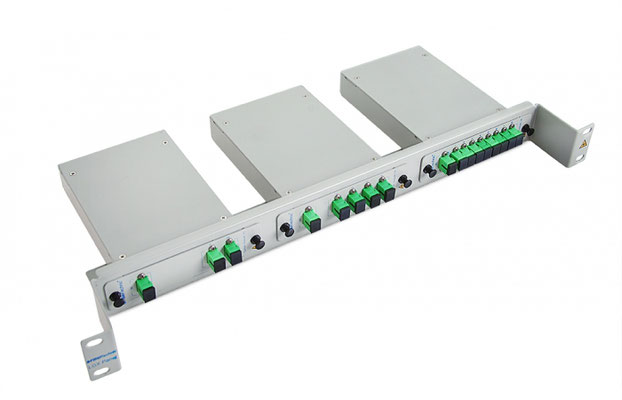

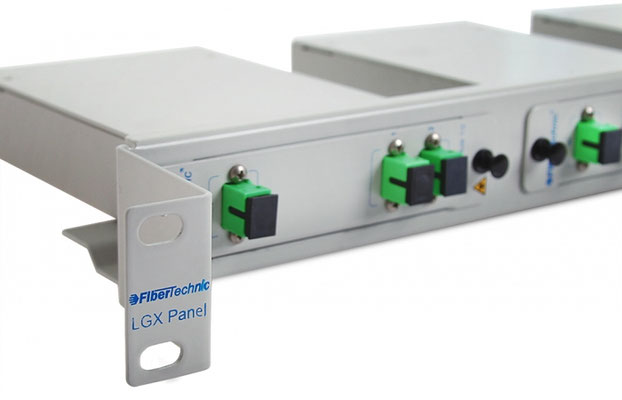

3.3.1.19"/1U LGX serijos modulinis PLC dalikių paskirtstymo rėmas
Modulinis 1U paskirstymo rėmas pritaikytas LGX standarto įvairios konfigūracijos kasetinių PLC daliklių tvirtinimui.
PLC paskirstymo dalikių laikiklis, skirtas montuoti į RACK spintas ar 19" atvirus rėmus serverių patalpose.
Korpusas pagamintas iš aliuminio ir padengtas milteliniu būdu.
Paskirstymo dėžutė naudojama šviesolaidiniams kabeliams organizuoti naudojant skirstytuvus. Šio tipo sprendimų naudojimas žymiai palengvina optinių PLC dalikių (skirstytuvų) montavimą ir prieigą prie jų.
19"/1U aukščio korpusas turi3 lizdaus PLC kasetiniams dalikliams montuoti.
Tokia konstrukcija leidžia organizuoti įvairius šviesolaidinio optinio kabelio dalinimo santykius.
Tam tikslui naudojant įvairaus dalinimo koeficiento PLC kasetes. Jų konfigūracijų įvairovė leidžia pritaikyti bet kokį sprendimą.

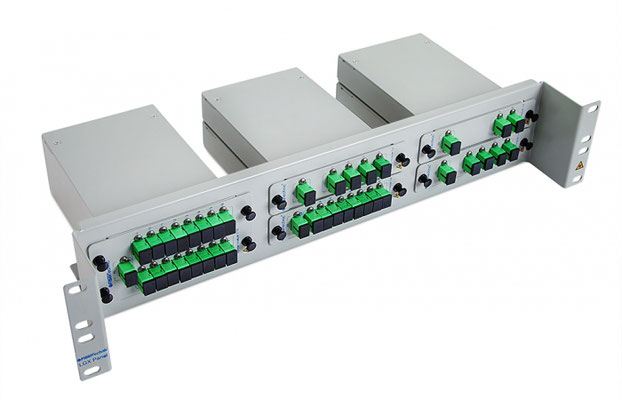

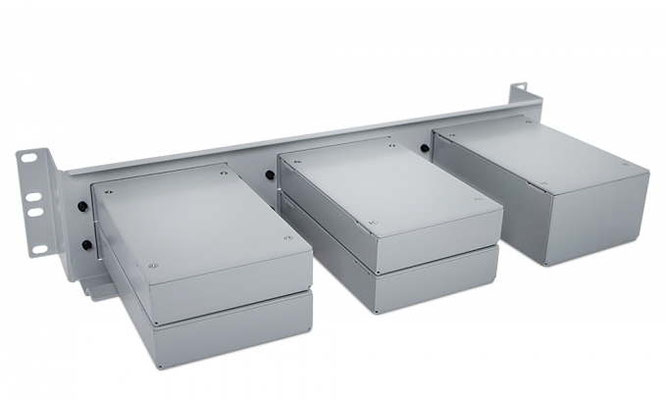

3.3.2.19"/2U LGX serijos modulinis PLC dalikių paskirtstymo rėmas
Modulinis 2U paskirstymo rėmas pritaikytas LGX standarto įvairios konfigūracijos kasetinių PLC daliklių tvirtinimui.
PLC paskirstymo dalikių laikiklis, skirtas montuoti į RACK spintas ar 19" atvirus rėmus serverių patalpose.
Korpusas pagamintas iš aliuminio ir padengtas milteliniu būdu.
Paskirstymo dėžutė naudojama šviesolaidiniams kabeliams organizuoti naudojant skirstytuvus. Šio tipo sprendimų naudojimas žymiai palengvina optinių PLC dalikių (skirstytuvų) montavimą ir prieigą prie jų.
19"/2U aukščio korpusas turi3 lizdaus PLC kasetiniams dalikliams montuoti.
Tokia konstrukcija leidžia organizuoti įvairius šviesolaidinio optinio kabelio dalinimo santykius.
Tam tikslui naudojant įvairaus dalinimo koeficiento PLC kasetes. Jų konfigūracijų įvairovė leidžia pritaikyti bet kokį sprendimą.

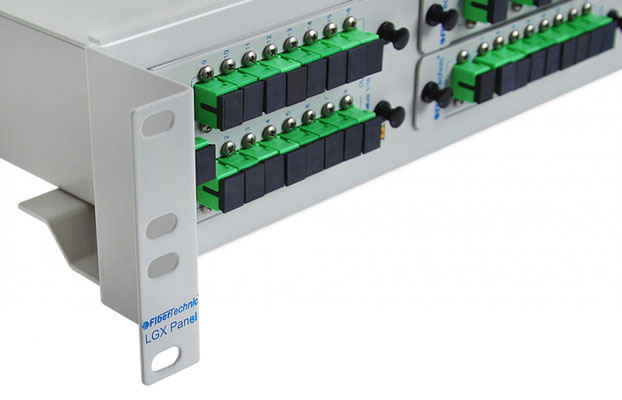

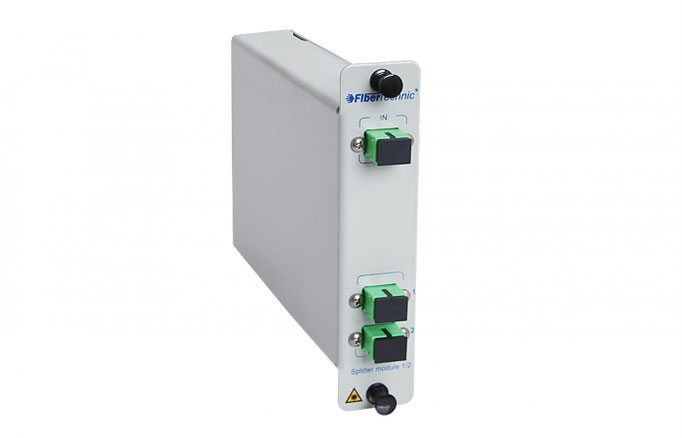

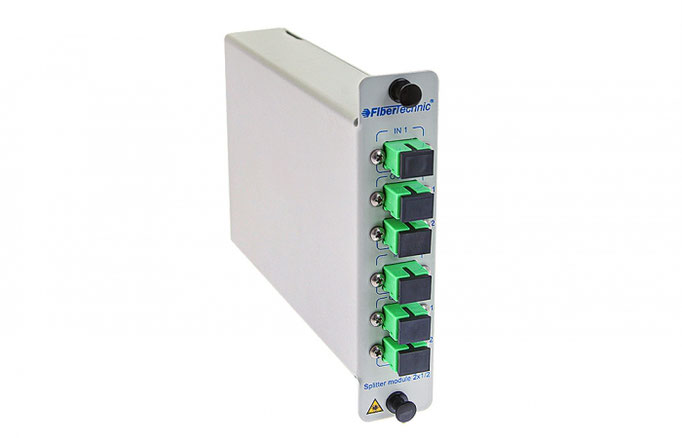

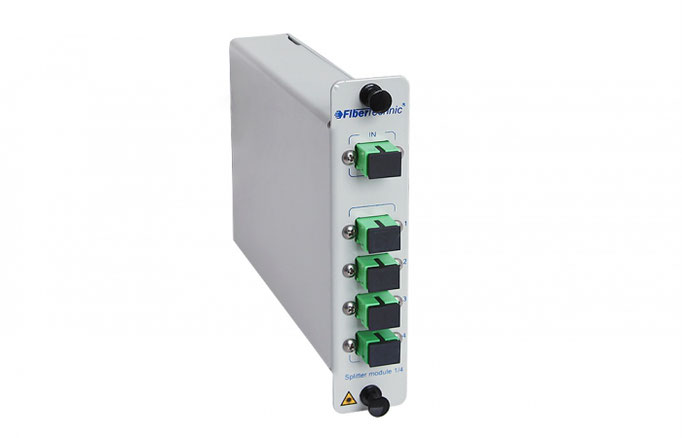

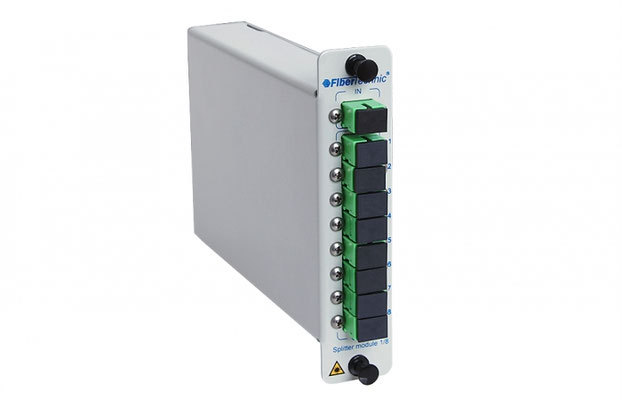

LGX serijos modulinės PLC dalikių kasetės
Moduliniai LGX sprendimai leidžia lengvai valdyti telekomunikacijų ir operatorių tinkluose įdiegtus pasyviuosius optinius elementus. LGX sprendimo privalumas – lengvas pasyviųjų optinių elementų, įdiegtų telekomunikacijų ir operatorių tinkluose, valdymas. Papildomas privalumas – labai lengva išplėtimo galimybė ir lankstumas renkantis norimą konfigūraciją. LGX sprendimai yra paremti dviejų dydžių LGX korpusais, viengubu LGX1 korpusu ir dvigubu LGX2 korpusu, taip pat rėmeliais, pritaikytais montuoti į tipines 19 colių įvairios talpos spinteles ir stelažus.
LGX korpusai gali būti aprūpinti PLC arba FBT optiniais skirstytuvais, kombinatoriais, optiniais filtrais, taip pat multiplekseriais ir demultiplekseriais CWDM arba DWDM bangų dauginimo technologijoje. LGX korpusai gali būti pagaminti su tam skirta šilkografija, kurios dėka gauname aiškų viduje montuojamų pasyviųjų optinių elementų aprašymą.
