OPTINIAI ADAPTERIAI

(Fiber optic adapters)

   Optiniai adapteriai-tai konstrukcija su lizdais iš abiejų pusių leidžianti komutacinėse panelėse bei optinio kabelio paskirstymo dėžutėse sujungti šviesolaidžio skaidulas su vienodo ar skirtingo tipo kištukų (jungtčių) pagalba su  pasyvia ar aktyvine telekomunikacijų įranga.

 Optinis adapteris yra lizdas, į kurį jungiamos jungtys iš abiejų pusių. Tokiu pat būdu šviesolaidžio skaidula yra prijungiama prie aktyvios FOSP įrangos, kurios priekiniame skydelyje yra optinis adapteris, atitinkantis šios jungties tipą.

Yra 2 tipai optinių adapterių:

   1) jungiamieji, abiejose pusėse turintys to paties tipo jungtis, skirti sujungti to paties tipo jungtis. Jungiamųjų adapterių žymėjimas atitinka kištukinių jungčių tipą (FC, SC, LC, ST ir kt.);

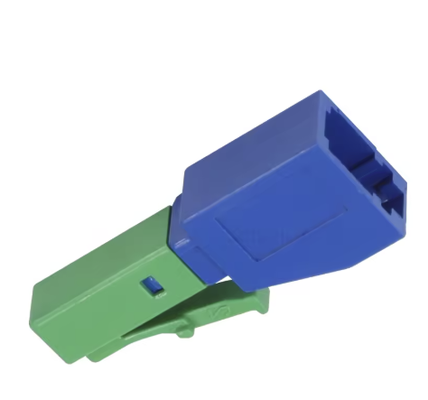

   2) pereinamieji (hibridiniai), turintyss skirtingų tipų jungtis kiekvienoje adapterio pusėje.Pvz. (FC / SC),(SC/ST).

    Optiniai adapteriai dažniausiai yra tvirtinami optinio paskirstymo dėžutėse.Į juos,iš vidinės optinio paskirstymo dėžutės pusės ,su atitinkamo tipo optine jungtimi,pajungiamas pigteilas,privirintas prie optinio kabelio skaidulos,o iš išorinės pusės dažniausiai jungiamas optinis jungiamasis šviesolaidis (PATCH kabelis),kurio kitas galas jau jungiamas į atitinkamą aktyvinę įrangą (optinį keitiklį,optinį komutatorių,SFP modulį ir t.t.)

Optinių adapterių  tipą (SM,MM,APC) galima atpažinti pagal spalvą (gamintojai stengiasi išlaikyti spalvas):

 - mėlyna-vienamodis (SM);

 -pilka-daugiamodis (MM);

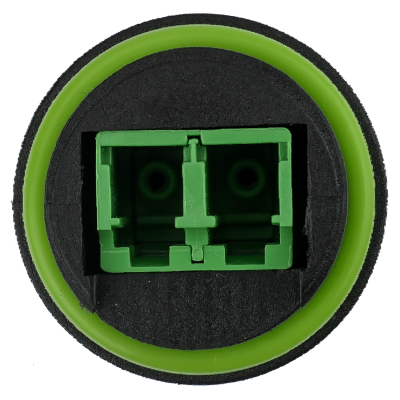

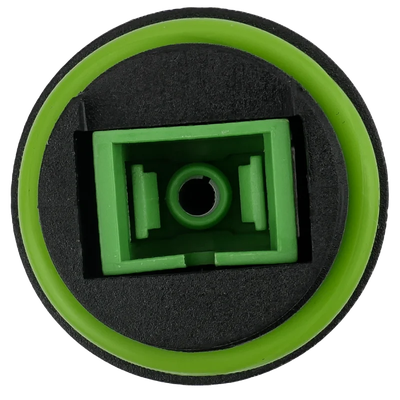

 -žalia-APC;

 -geltona (ST)-vienamodis (SM);

 -juoda (ST)-daugiamodis (MM).

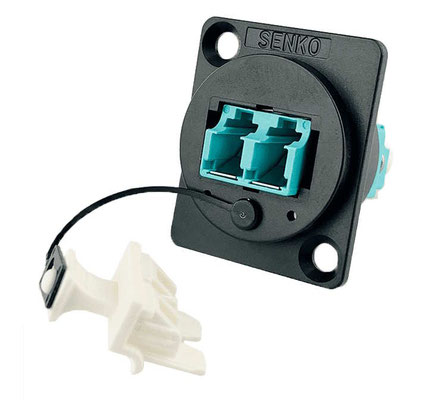

 -aqua-daugiamodis (MM) OM3

 -rose-daugiamodis (MM) OM4

Žemiau esančioje lentelėje pateiki dažniausiai naudijamų adapterių vaizdai.

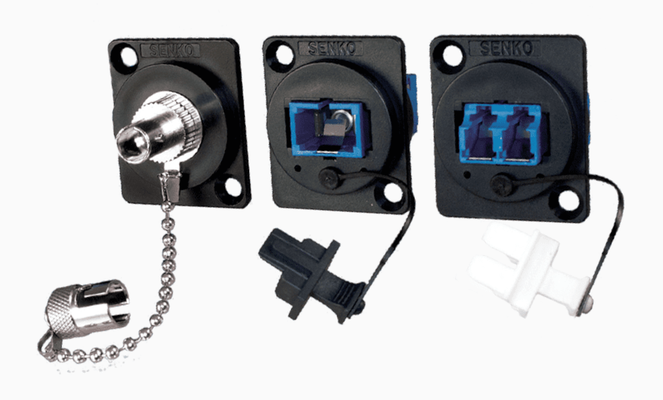

1. OPTINIŲ ADAPTERIŲ TIPAI

1.1.OPTINIŲ ADAPTERIŲ TIPAI PAGAL SPALVAS

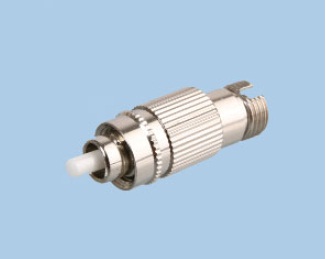

FC adapterių tipai

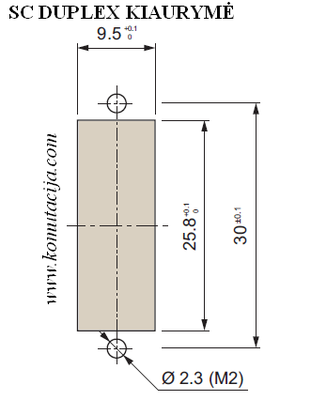

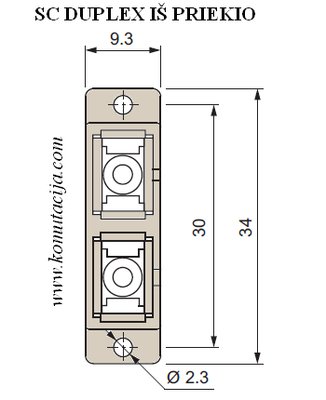

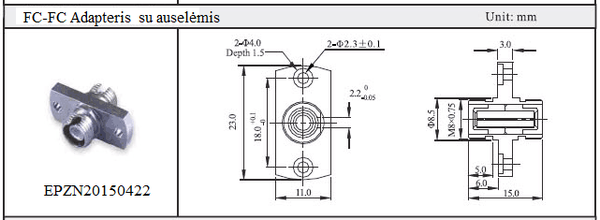

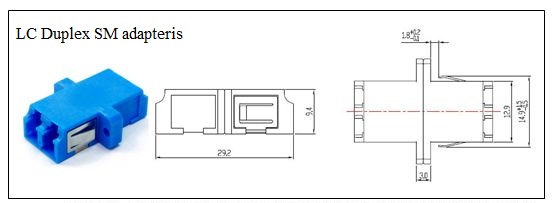

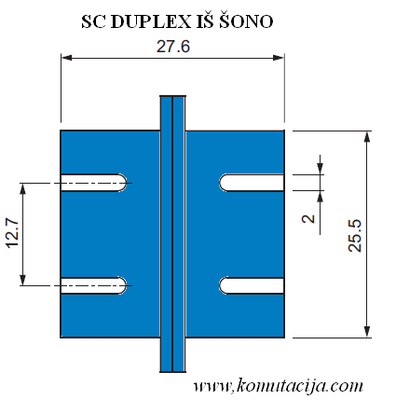

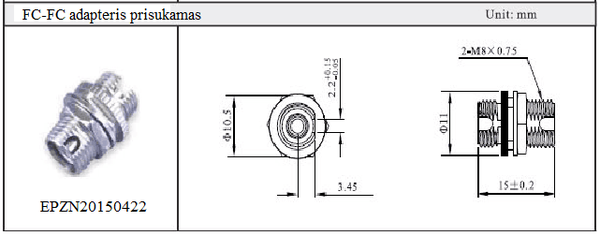

1.2.Optinių adapterių matmenys

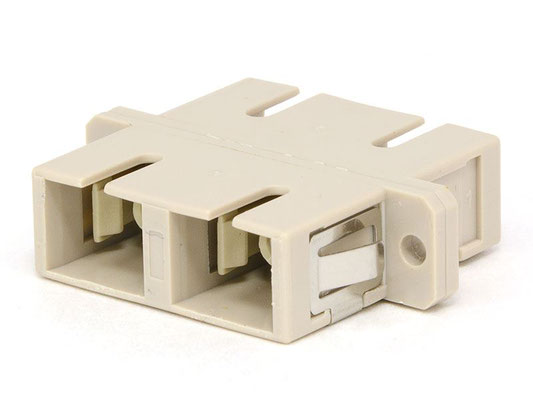

Adapteris SC (Female)/SC(Female)DX Dvigubas multimode OM2.ZN Kodas 580013

Adapteris skirtas sujungti daugiamodžiui šviesolaidiniams kabeliui,kurių skaidulų diametras yra 50/125 µm su dviem SC viengubomis jungtimis.

2 x SC Female to 2 x SC Female. (turi po dvi SC-duplex female jungtis (lizdus)

Dvigubas (angl.Duplex).

Daugiamodis (angl.Multi-mode).

Spalva:pilka.

Įvedamas slopinimas <0,2dB;

Darbinė temperatūra -40 iki +85 laipsnio;

Darbinis resursas - apie 1000 kartų.

Skirtas vidaus darbams.

Į optinio paskirstumo bloką fiksuojams šonuose esančiu lanksčiu metalinių plokštelių pagalba ir papildomai gali būti tvirtinamas savisriegių 2,2x6,5mm pagalba.

Savisriegiai DIN7981C 2,2x6,5mm cinkuoti.Prekės kodas: ZN kodas 485822

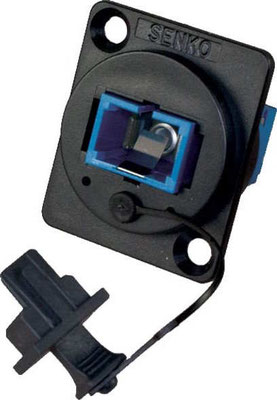

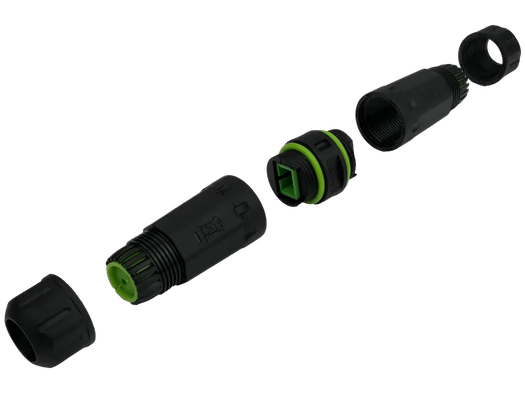

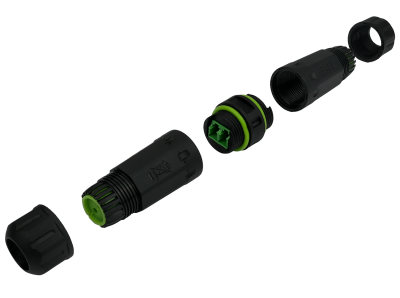

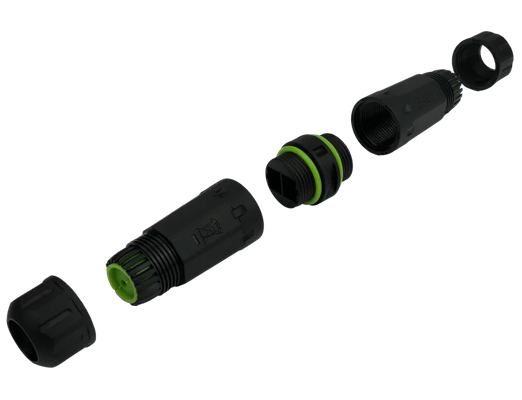

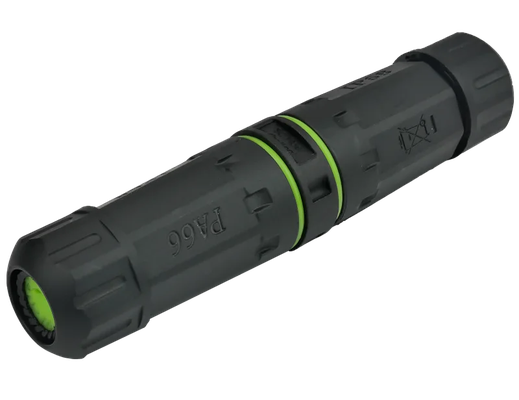

2.SC TIPO ŠVIESOLAIDŽIO ADAPTERIO APSAUGA (GAUBTAS).

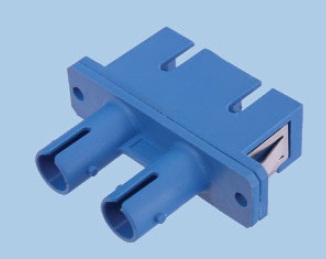

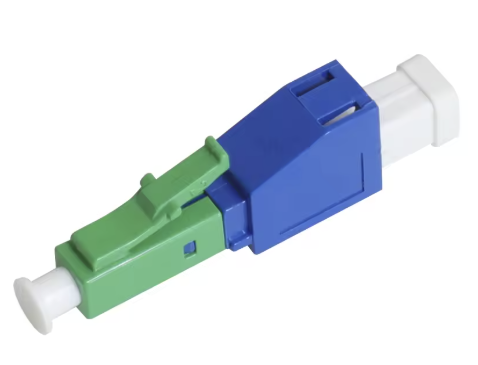

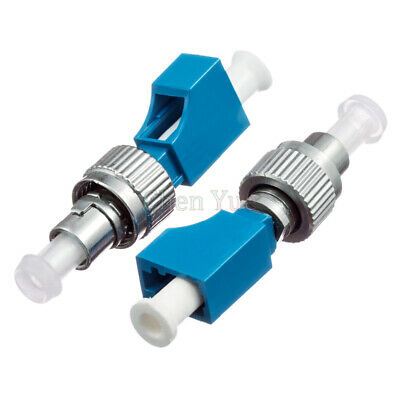

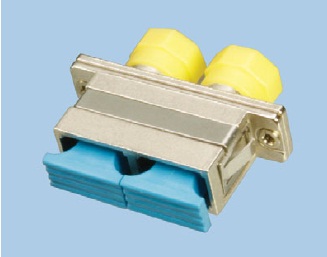

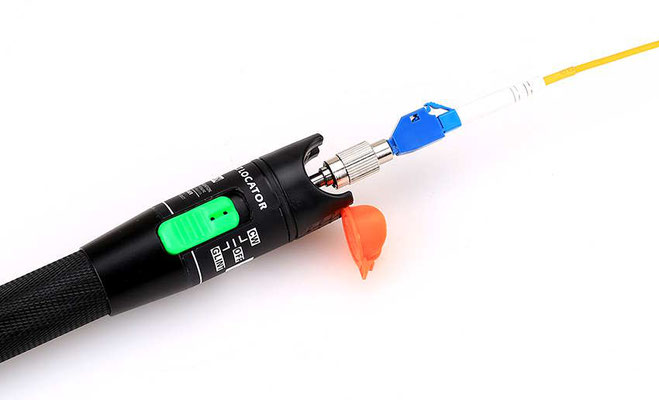

 3. HIBRIDINIAI OPTINIAI ADAPTERIAI.

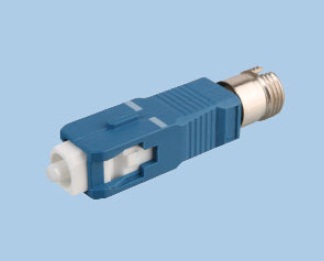

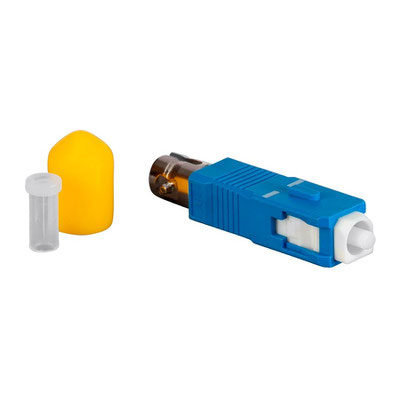

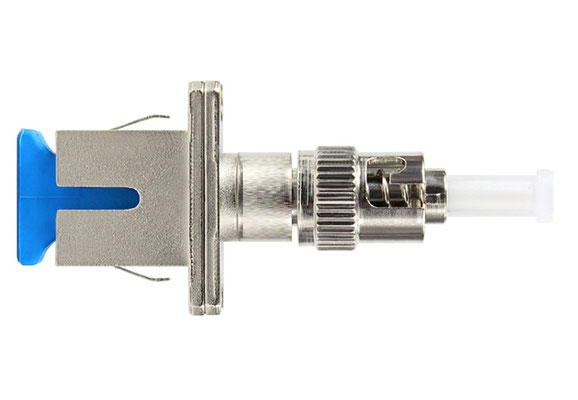

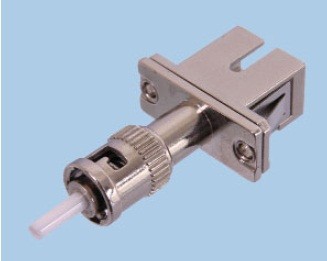

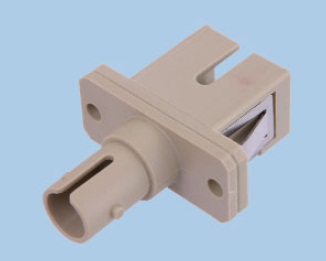

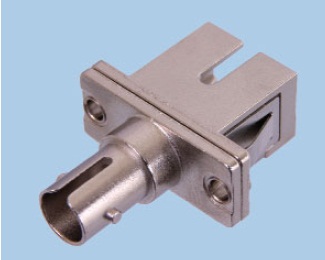

3.1.Adapteris hibridinis SC(Female)/ST(Male) SX viengubas.ZN Kodas 580075

Adapteris hibridinis SC(Female)/ST(Male) SX viengubas.

Hibridinis optinis adapteris, kurie pereina nuo SC viengubo kištukinio lizdo iki ST viengubo kištuko suteikia galimybę nepriekaištingai sujungti skirtingų jungčių šviesolaidinius kabelius.Tai gali būti naudinga aptarnaujant ar matuojant šviesolaidinius tinklus.

Specifikacija:

-Įnešamas slopinimas (Insertion Loss): ≤0.2dB;

-Sukeičiamumas (Interchangeability): ≤0.2dB;

-Pajungimo ciklų skaičius (Mechanical Durability): 1000 ciklų;

Darbo temperatūra (Operating Temperature): -40ºC to +80ºC

Korpusas:metalinis.

Pritaikymo sritys:

-Telekomunikaciniai tinklai;

-Vietiniai tinklai;

-Duomenų apdorojimo tinklai;

-Kabelinė televizija;

-Tyrimų ir laboratorinė įranga;

-Pramonė ir kariškiai.

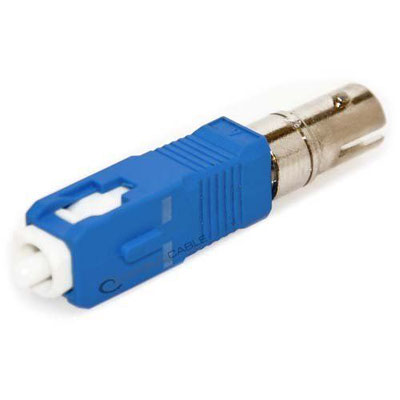

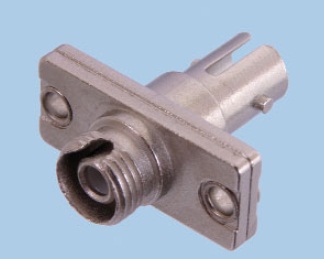

3.2.Adapteris hibridinis ST(Female)/SC(Male) SX viengubas.ZN Kodas 580078

Hibridinis optinis adapteris, kurie pereina nuo ST viengubo kištukinio lizdo iki SC viengubo kištuko suteikia galimybę nepriekaištingai sujungti skirtingų jungčių šviesolaidinius kabelius.Tai gali būti naudinga aptarnaujant ar matuojant šviesolaidinius tinklus.

Specifikacija:

-Įnešamas slopinimas (Insertion Loss)(1310,1550nm): ≤0.3dB;

-Grįžtamasis slopinimas (Return Loss)(1310,1550nm):≥50dB

-Pajungimo ciklų skaičius (Mechanical Durability): 1000 ciklų;

Darbo temperatūra (Operating Temperature): -40ºC to +80ºC

Korpusas:metalinis-plastikinis

Pritaikymo sritys:

-Telekomunikaciniai tinklai;

-Vietiniai tinklai;

-Duomenų apdorojimo tinklai;

-Kabelinė televizija;

-Tyrimų ir laboratorinė įranga;

-Pramonė ir kariškiai.

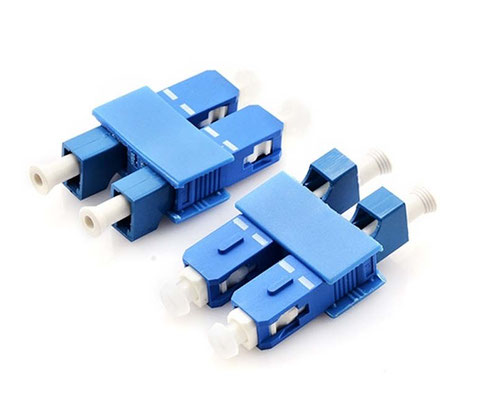

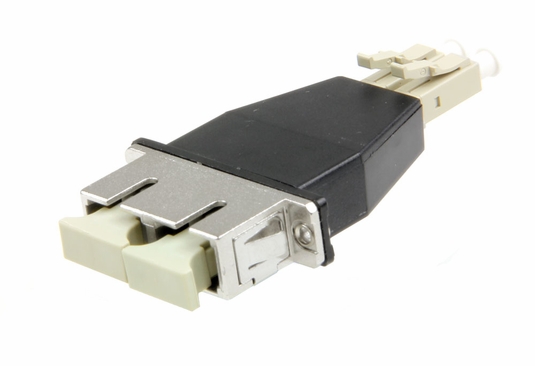

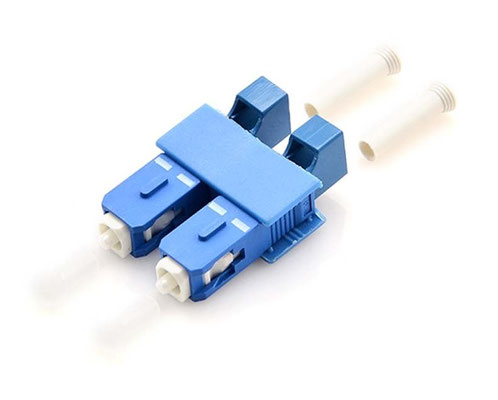

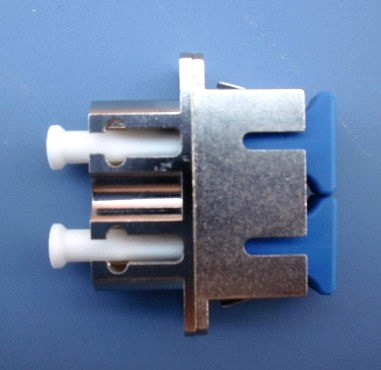

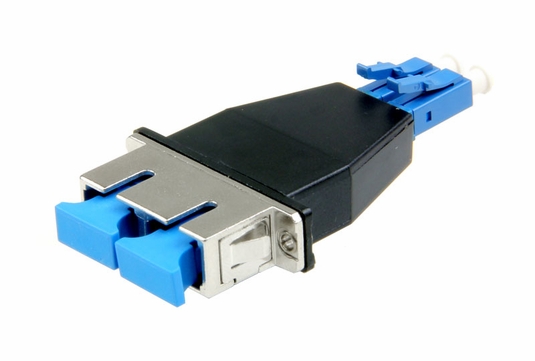

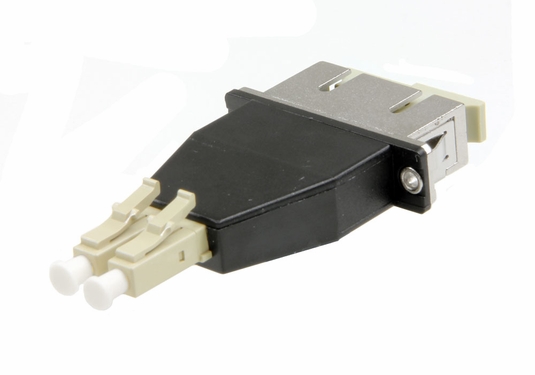

3.3.Adapteris hibridinis SC(Female)-LC(Female) Singlemode Duplex.ZN Kodas 580060

Hibridinis SC (F) į LC (F) dvipusis (lizdas / lizdas) optinio pluošto adapteris pagamintas naudojant uždarą polimero / metalo mazgą, kad būtų galima tiksliai centruoti keramikos (cirkonio) suderinimo įvorę. Adapteris suprojektuotas eksploatuota ilgą laiką, išlaikant labai mažą įterpimo nuostolį. LC lizdo - SC lizdo adapteris, skirtas sujungti optiniams dvipusiams optiniams kabeliams su skirtingomis jungtimis galuose.Tiksliai pagaminta mova užtikrina patikimą SC ir mažo formavimo koeficiento LC žiedinių jungčių sujungimą, padidinant 0,2 dB max po 500 pajungimo ciklų.

Šis šviesolaidinis „SC (Female)“ / „LC (Female)“ adapteris gali būti naudojamas tiek „Multimode (daugiamodžio)“, tiek „Singlemode (Vienamodžio)“ kabelio sujungimams.Todėl tai yra puikus pasirinkimas sklandžiam perėjimui iš SC į LC tinklo konfigūracijas.

Specifikacija:

Patikima metalinė konstrukcija

Jungtis 1:LC lizdas Duplex (dvigubas)

Jungtis 2:SC lizdas Duplex (dvigubas)

Hibridinis adapteris tinka tiek daugiamodžiui,tiek vienamodžiui kabeliui.

Įterpimo nuostolis (IL): <0,2 dB

Patvarumas-pajungimo ciklų skaičius): (500 kartų): maksimalus 0,2 dB slopinimo padidėjimas

Ištraukimo jėga (G / F): 100–300

Darbinė temperatūra: -40 - + 85 ℃.

Kokybės patikra:Visiškai patikrinta ir išbandyta pagal ANSI / TIA / EIA-455-171-A-2001 slopinimo standartus.

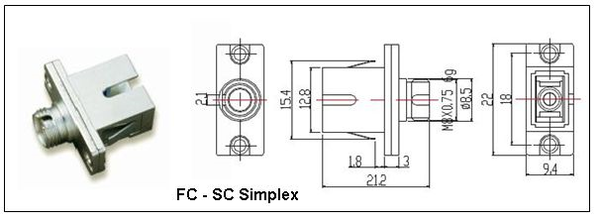

3.4.Hibridinių adapterių matmenys.

4.Šviesolaidiniai rotaciniai adapteriai.

Šviesolaidžio rotacinė jungtis yra opto-mechaninis gaminys, naudojamas įvairiems pluošto optiniams signalams perduoti iš stacionaraus galo į rotacinį galą arba atvirkščiai, įvairiuose kariniuose, automatikos, robotikos, medicinos prietaisuose, telekomunikacijų ir karinėse srityse. .

Skaidulinės optinės sukamosios jungtys gali būti laikomos elektrinių slankKojų mačių optiniais elementais. Nuolatinis ar su pertrūkiais sukamasis judesys gali būti teikiamas pirmenybei bet kurioje to reikalaujančioje programoje. Galima perduoti kelis signalus vienu optinio pluošto kanalu, taip pat perduoti nepriklausomus pluošto signalus iki 24 kanalų.

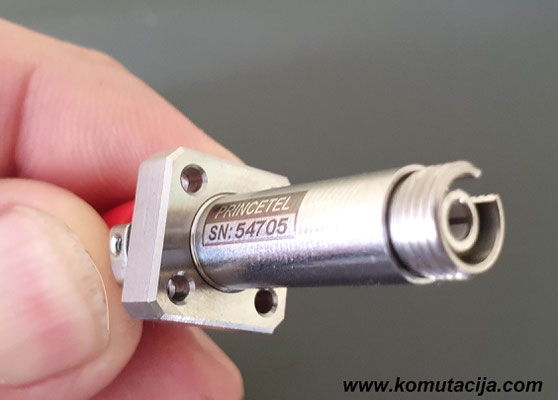

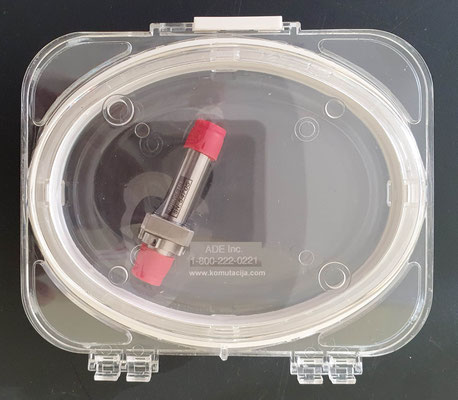

4.1.RCFX serijos rotoriniai adapteriai

RFCX series Fiber Optic Rotary Adapters (FORAs)

Vienkanalės (vienmodės arba daugiamodės) lizdų tipo sukamosios jungtys, skirtos pakeisti standartinius FC pertvaros adapterius. Jie veikia lygiai taip pat, kaip RFC serijos talpyklos FORJ. Itin mažas dydis leidžia greičiau pasukti.

RFCX serijos šviesolaidiniai rotaciniai adapteriai (FORA-Fiber Optic Rotary Adapters) yra unikaliai suprojektuoti, kad jų skerspjūvis ir montavimo ypatumai būtų tokie patys kaip standartinių pertvaros adapterio analogų, kartais dar vadinamų poravimosi rankovėmis. FORA leidžia šviesolaidžiui laisvai suktis išlaikant nenutrūkstamą optinio signalo perdavimą. „Princetel“ FORA gali būti iššokantis FC pertvarų pakaitalas. Panašiai kaip MJX ir R serijose, RFCX serijos FORJ yra skysčio, kuris užtikrina be kondensato veikimą esant labai žemai temperatūrai. Jis taip pat idealiai tinka esant aukštai drėgmei.Panašiai kaip ir kiti „Princetel“ vieno kanalo FORJ adapteriai, RFCX modelis pasižymi mažais įterpimo nuostoliais ir nedideliais nuostolių pokyčiais sukimosi metu (wow). Grįžimo nuostoliai gali siekti> 40 dB, priklausomai nuo sujungimo jungčių sąlygų. Gerai kondicionuotos jungtys taip pat gali sukelti tipinius maždaug 1 dB nuostolius. Jie yra tvirti, sandarūs nuo dulkių ir drėgmės ir gali veikti esant ekstremalioms temperatūroms (žr. Įterpimo nuostolių temperatūros ciklo schemą kairėje).

SPECIFIKACIJOS

PARAMETRŲ VERTYBĖS

Bangos ilgio diapazonas: 650-1650 nm

Įterpimo nuostoliai: <3 dB

Įterpimo praradimo bangavimas: <0,5 dB (paprastai: 0,3 dB)

Grįžimo nuostolis: (SM)> 30 dB (paprastai: 40 dB)

Maksimalus greitis: 2000 aps./min

Pradinis sukimo momentas: <0,01 Nm

Numatomas gyvavimo ciklas: 200–400 mln. apsisukimų

Optinis energijos valdymas :5 mW / standartas; 23 mW / neprivaloma

Darbinė temperatūra nuo: -40 iki 85 C

Laikymo temperatūra nuo: -50 iki 85 C

Pakuotės stiliaus FC talpykla: (FC / APC parinktis šiuo metu negalima)

Korpuso medžiaga: Nerūdijantis plienas

Skaidulinių tipas:vienamodės arba daugiamodžiai

Jungties tipas: FC / PC

Montavimo būdas Flanšas yra identiškas FC pertvarai

Svoris: 19 g

Vibracija: MIL-STD-167-1A

Mechaninis smūgis: MIL-STD-810G

 IP sandarumo klasė: IP 68

Gamintojas:PRINCETEL

Yra galimybė užsisakyti reikiamo bangų diapazono rotacinį adapterį.

Pasirinkite tinkamą bangos ilgį iš lentelės. Jei norimas bangos ilgis nėra nurodytas, paprasčiausiai naudokite pirmuosius tris bangos ilgio nm skaitmenimis skaitmenis. Pvz., 1790 nm turėtų būti 179, o 460 nm - 460.

Bangų ilgių kodų lentelė tiksliniam užsakymui
BANGOS ILGIS (nm)      KODAS

1650                              165

1625                              162

1590                              159

1550                              155

1530                              153

1480                              148

1310                              131

1064                              106

980                                980

870                                870

850                                850

780                                780

670                                670

650                                650

635                                635

532                                532

Pavyzdžiui  modelis RFCX-155-28.

„28“ reiškia SMF28  skaidulos tipą.Corning SMF28 (SM, 1290-1670 nm, 9/125 um).Kodas -28.

Nėra vienamodės SM skaidulos, kuri apimtų tą diapazoną.Todėl yra pasirinkta  SMF28 bangos ilgis yra nuo ~ 1270- ~ 1610nm.

SM ribinis bangos ilgis yra 1260 nm, pagal tai jis efektyviai veikia kaip MM pluoštas.

155 reiškia, kad galutinis patikrinimo bandymas bus prie 1550 nm.

Rotacinis adapteris gali išdirbti nuo 1270-1610 nm be jokių problemų.

Kadangi jame nėra optinių dangų, vieninteliai nuostoliai yra jungties nuostoliai ir priklausomybės nuo bangos ilgio nuostoliai, kurie yra labai maži (1310 nm matavimui ir 1550 nm matavimui).
