ĮŽEMINIMO ŠYNOS

Varinės įžeminimo šynos yra skirtos visų komutacinės spintos srovei laidžių dalių įžeminimo kontūrų, sumontuotos įrangos bei išorinio įžeminimo tarpusavio pajungimui t.y. vieningo įžeminimo kontūro sudarymui.Įžeminimo šyna yra tvirtinama komutacinėje spintoje per du atraminius izoliatorius,kurie leidžia galvaniškai atskirti  komutacinės spintos įžeminimo kontūrą nuo sumontuotos irangos įžeminimo kontūro.

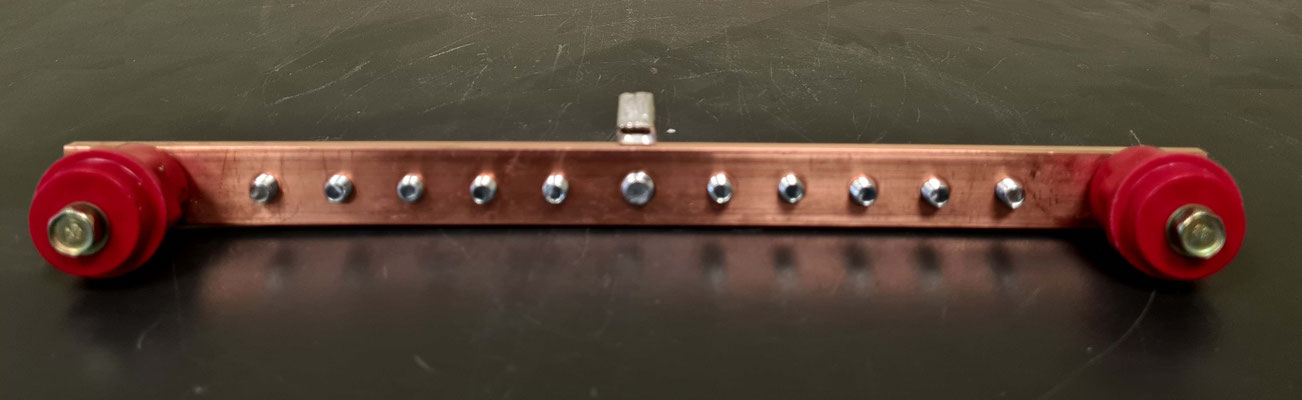

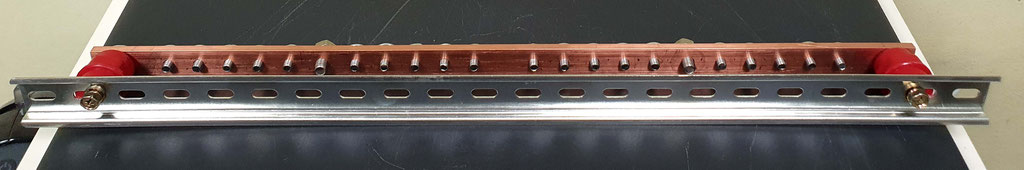

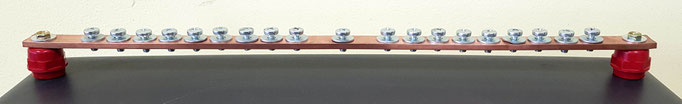

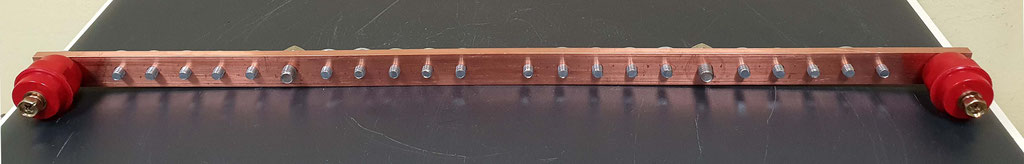

1.Įžeminimo šyna su izoliatoriais 9K.ZN kodas 550036

   Earthing copper bar with insulators 9K



Varinė įžeminimo šyna su izoliatoriais galuose, su 19 tvirtinimo kontaktų.Varžtai M6x16.

Šynos gabaritai:220x20x5mm.

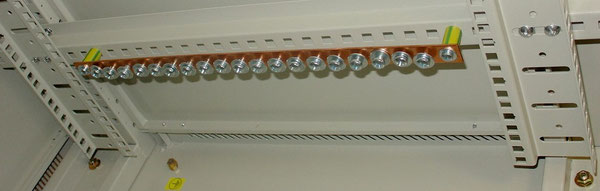

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-9 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm.

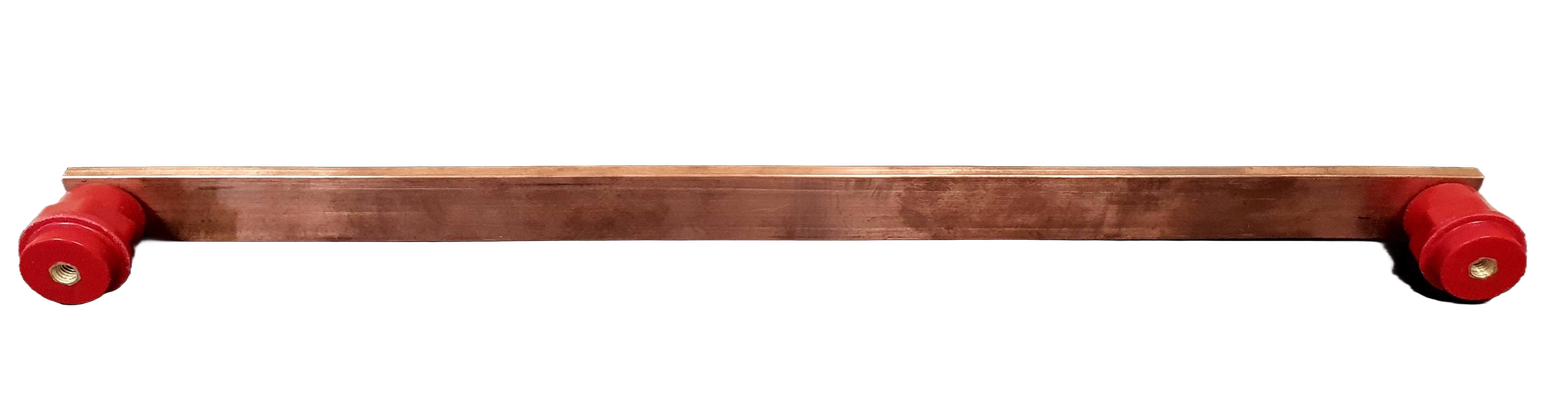

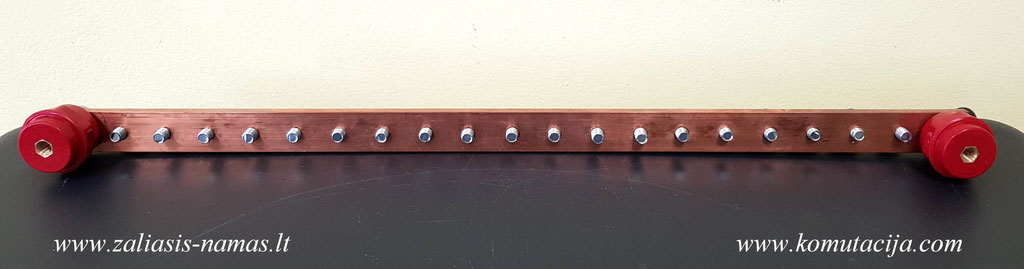

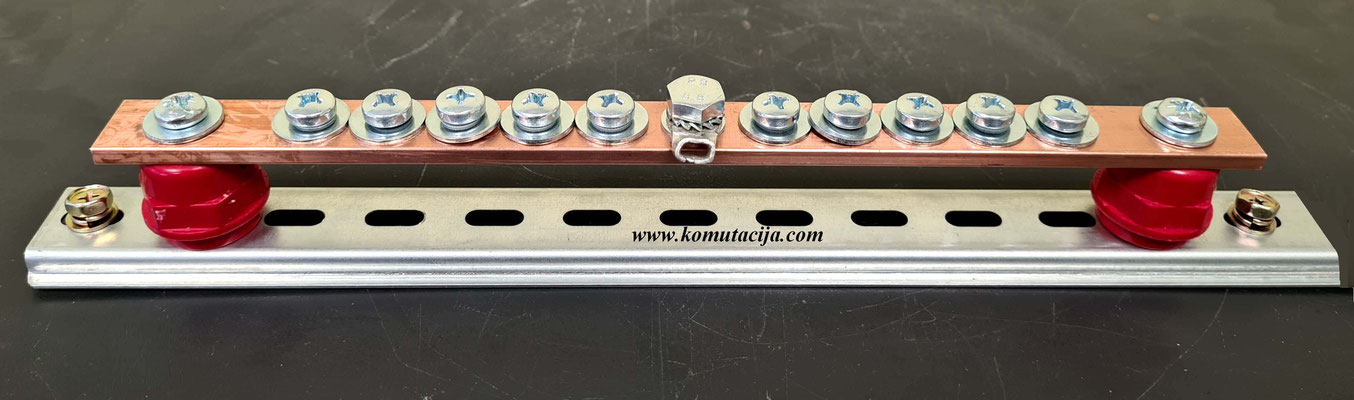

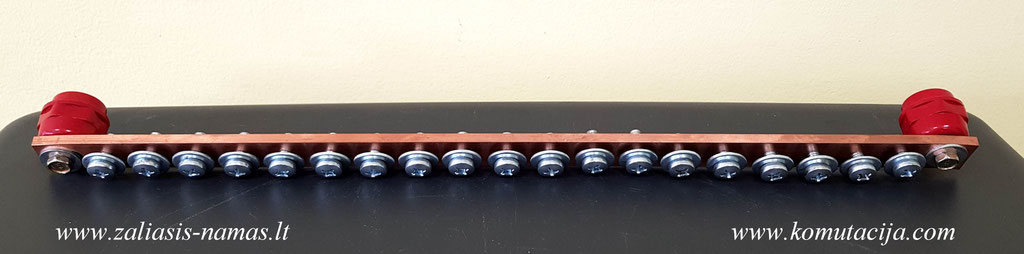

2.Įžeminimo šyna su izoliatoriais 19K.ZN kodas 550072

   Earthing copper bar with insulators 19K

Varinė įžeminimo šyna su izoliatoriais galuose, su 19 tvirtinimo kontaktų.Varžtai M6x16.

Šynos gabaritai:420x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm.

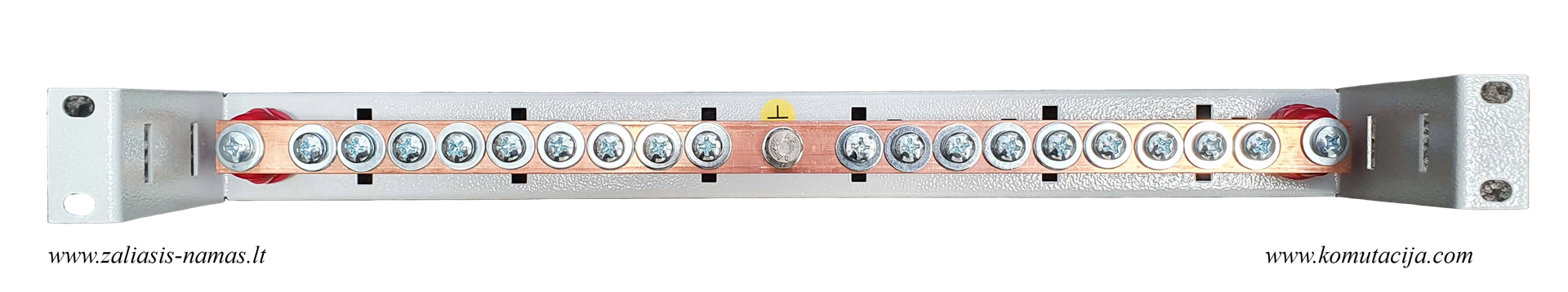

3.19"/1U Įžeminimo šyna.ZN kodas 550060

   19"/1U Earthing copper bar with insulators

19"/1U įžeminimo šyna neįgilinta.Tvirtinama 19" komutacinėse spintose keturiais varžtais.Varinė įžeminimo šyna su izoliatoriais galuose ir su 19 tvirtinimo kontaktų.Varžtai M6x16.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm;

-Pritvirtinta ant 19"/1U uždengimo panelės.

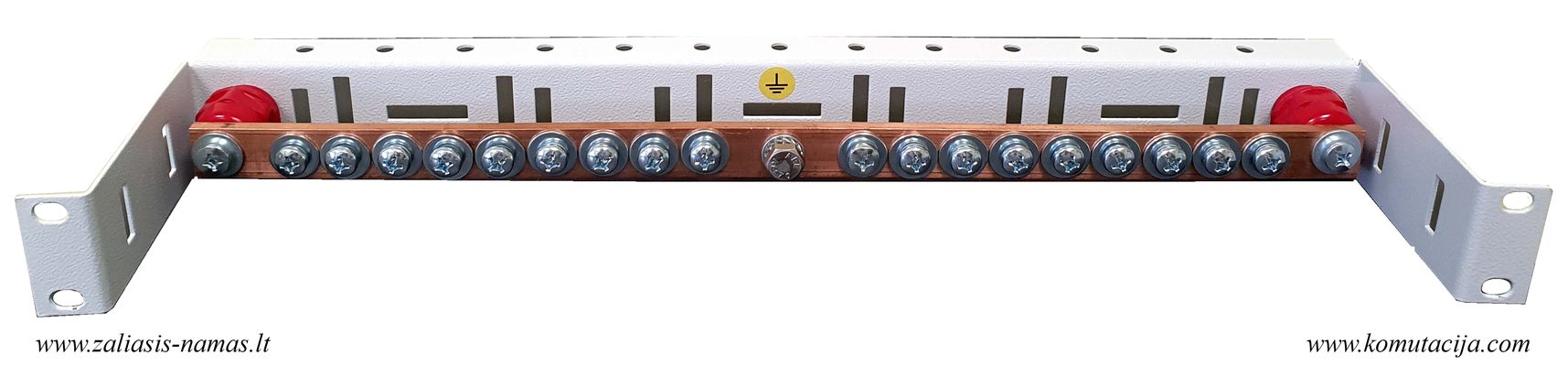

4.19"/1U Įžeminimo šyna įgilinta.ZN kodas 550079

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna  yra su izoliatoriais galuose ir su 19 tvirtinimo kontaktų.Varžtai M6x16.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm;

-Pritvirtintas prie 19"/1U įgilinto 90mm laikiklio.

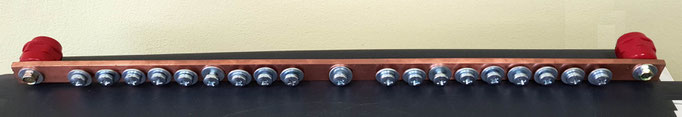

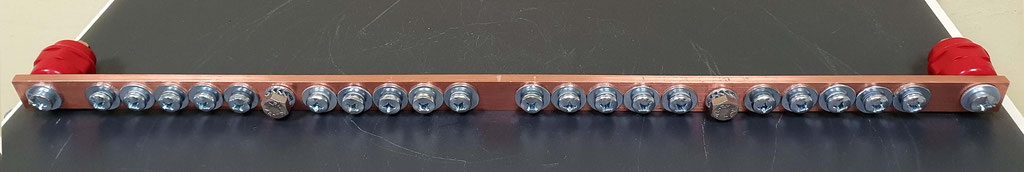

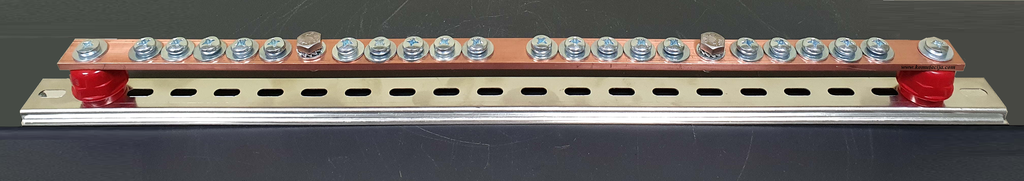

5.19"/1U įžeminimo šyna su izoliatoriais.ZN kodas 550070

19"/1U varinė įžeminimo šyna su izoliatoriais galuose, su 21vnt. tvirtinimo kontaktų ir vienu centriniu tvirtinimo kontaktu.Varžtai M6x16.

Šynos gabaritai:490x20x5mm.

Komutacinėje spintoje galima tvirtinti horizontaliai tarp prie 19 colių laikiklių priekinėje ar galinėje spintos dalyje arba prie spintos šoninių skersinių.Galimas ir vertikalus tvirtinimas.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm.

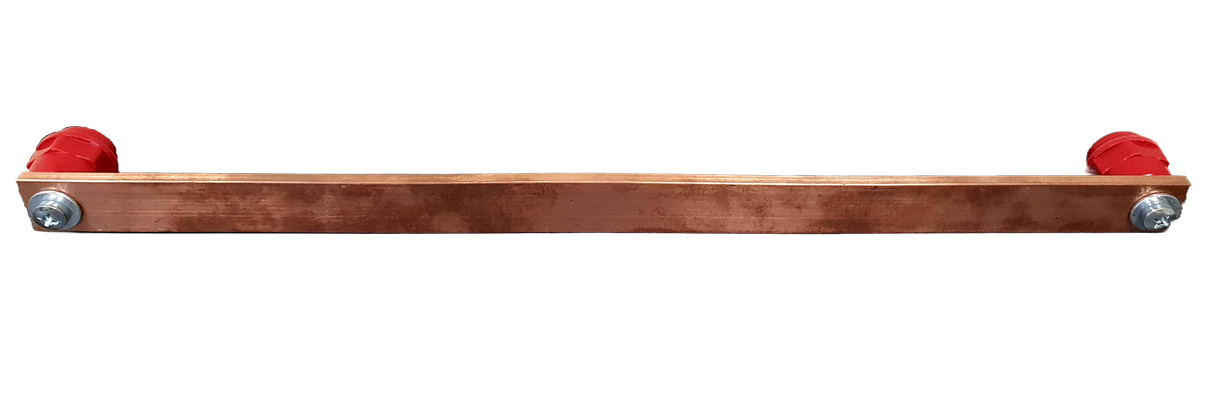

6.Įžeminimo šyna 210x20x5 MG.  ZN kodas 550046

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:210x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm.

-Du getenaksiniai izoliatoriai.



7.Įžeminimo šyna 420x20x5 MG. ZN Kodas 550047

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:420x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm.Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-Du izoliatoriai 25x18mm.

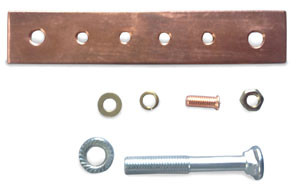

8.Gnybtai įžeminimo šynai.

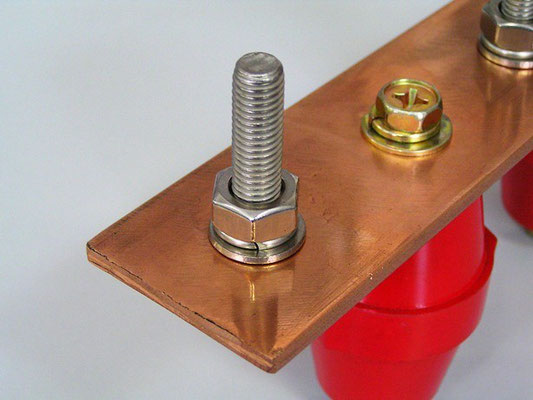

Ant įžeminimo šynos (vario juostos),kurios storis yra 5mm galima dėti įvairaus dydžio gnybtus.Tai leidžia pasirinkti didesnio diametro centrinį įžeminimo gnybtą bei pasirinkti racionalų norimą įžeminimo kontaktų skaičių,kurį visuomet galima padidinti,uždedant naują gnybtą šynai.

Galima užsisakyti sekančių tipų gnybtų šynai:



 Nr.1.Gnybtas šynai 1,5-16mm²,   šynos storis 5mm   ZN kodas 241916

 Nr.2. Gnybtas šynai 1,5-35mm²,  šynos storis 5mm  ZN kodas 241917

 Nr.3. Gnybtas šynai 1,5-50mm²,  šynos storis 5mm  ZN kodas 241918

 Nr.4.Gnybtas šynai 16-70mm²,    šynos storis 5mm

 Nr.5.Gnybtas šynai 16-120mm²,  šynos storis 5mm

 Nr.6.Gnybtas šynai 16-185mm²,  šynos storis 5mm

9.19"/1U Įžeminimo šyna įgilinta IŠG-O.ZN Kodas 550038

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna  yra su izoliatoriais galuose ir gali būti papildomai komplektuojami reikiamu kiekiu gnybtų šynai.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.



10.19"/1U Įžeminimo šyna įgilinta IŠG-7.

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna  yra su izoliatoriais galuose ir sukomplektuota septyniais gnybtais šynai 1,5-16mm2,kurių kiekį galima didinti pagal poreikį.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-7vnt gnybtų šynai 1,5-16mm2 BKS 1605 16mm(180A/690V);

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.

11.19"/1U Įžeminimo šyna įgilinta IŠG-10.ZN kodas 550039

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna  yra su izoliatoriais galuose ir sukomplektuota su dešimtimi gnybtų šynai 1,5-16mm2,kurių kiekį galima didinti pagal poreikį.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202  TC "Copper and copper alloys" 20x5mm ;

-10vnt gnybtų šynai 1,5-16mm2 BKS 1605 16mm(180A/690V);

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.

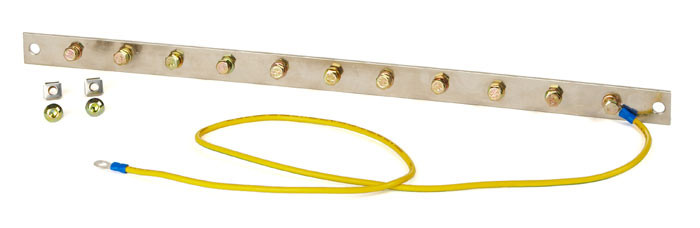

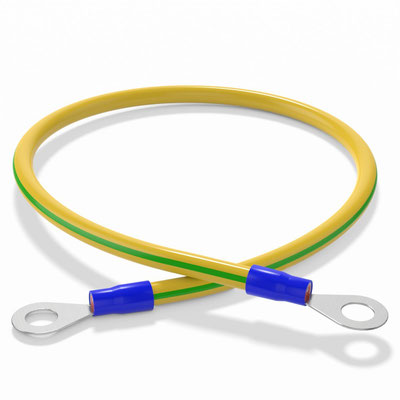

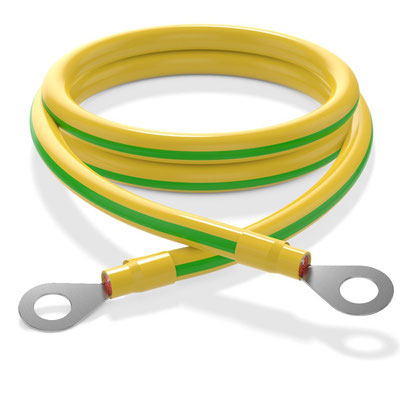

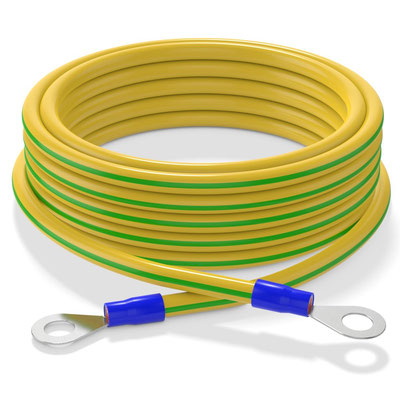

12.Įžeminimo laidų komplektas.ZN kodas 185204

Įžeminimo laidų komplektas susideda iš:

  -daugiagyslio 4kv.mm varinio įžeminimo laido-5m.;

  -lapelis "Y"-10vnt.:

  -lapelis "O"-10vnt.

Konkretūs įžeminimo laidų ilgiai yra gaminami kiekvienam įžeminamam įrenginiui atskirai,priklausomai nuo jo įžeminimo kontakto atstumo iki įžeminimo šynos.

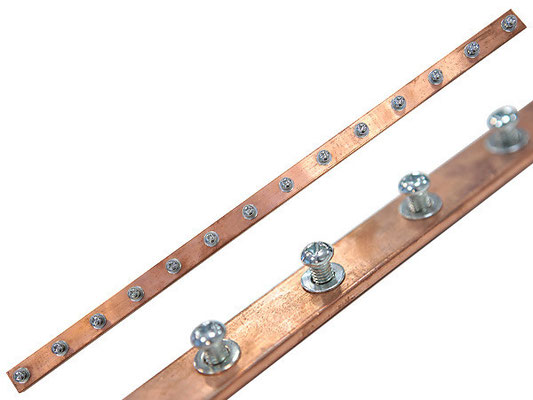

13.Šyna varinė 12*3mm L=1000mm.ZN kodas 265114

Tai varinė šyna:

  -plotis 12mm;

  -storis 3mm;

  -ilgis 1000mm.

Papildomai naudojant plastikinius  laikiklius šynai 12*3 ir gnybtus 35mm2 3mm šynai,galima pasigaminti įvairaus ilgio ir skirtingų kontaktų įžeminimo  ar neutralės paskirstymo šynas.

14.Laikiklis šynai 12*3mm plastikinis.ZN kodas 265116

Plastikinis laikiklis varinei šynai 12x3mm.Ant vieno šono turi markiravimo vėlevėlę.Ant vėlevėlės iš vienos pusės yra PE,o iš kitos N užrašas.

 Laikiklį šynai galima tvirtinti ant DIN 35 bėgelio,arba 4mm varžtais.



15. Gnybtas  35mm2 3mm šynai.ZN kodas 265115

Tai  35mm2 gnybtas ant 12*3mm arba 5*5mm varinės šynos maunamas gnybtas,skirtas kabelių iki 35mm2 pajungimui.

  Kabelio prisukimui naudojamas šešiabriaunis raktas.Tai leidžia tvirtai prisukti kabelį ir užtikrinti gerą kontaktą.

Privalumas tokio tipo gnybto-juniant kabelį prie gnybto jis nenusprūsta nuo šynos,nes yra užmautas ant jos.

16. Įžeminimo šyna 190mm 12G35mm2.ZN kodas 265117

Pagaminta įžeminimo šyna 190mm ilgio su 12 gnybtų.Šynos ilgis ir gnybtų skaičius gali būti skirtingas

17. Įžeminimo šyna 240mm 12G35mm2.ZN kodas 265118

Pagaminta įžeminimo šyna 240mm ilgio 12 kontaktų.

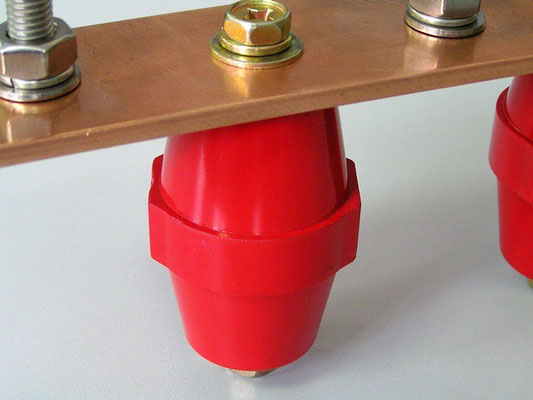

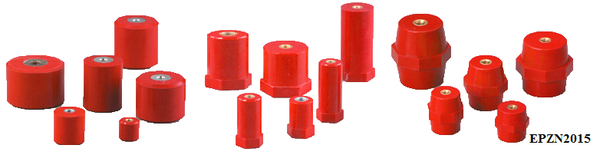

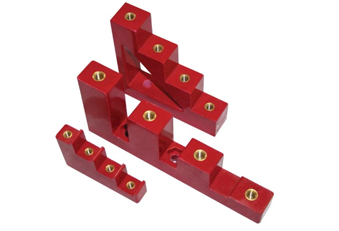

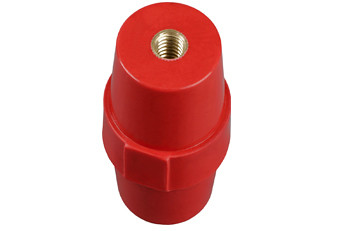

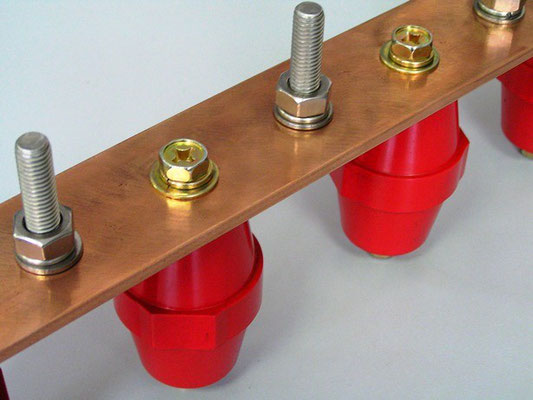

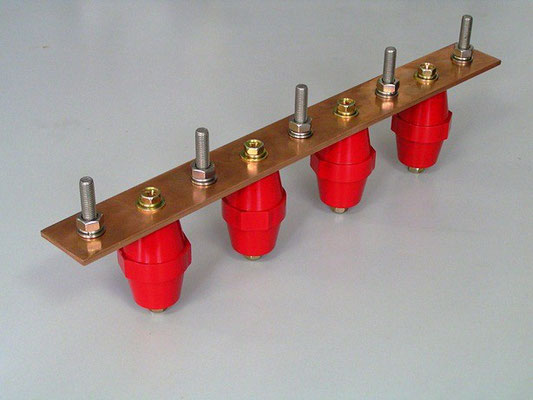

16.Įvairūs izoliatoriai.
