APSAUGA NUO VIRŠĮTAMPIŲ.

1.Kompiuterinio tinklo apsauga nuo viršįtampių.

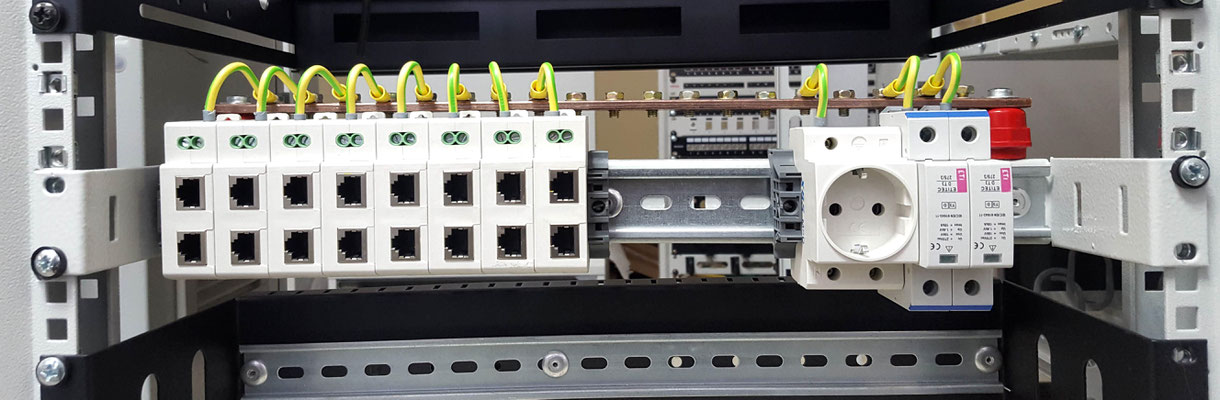

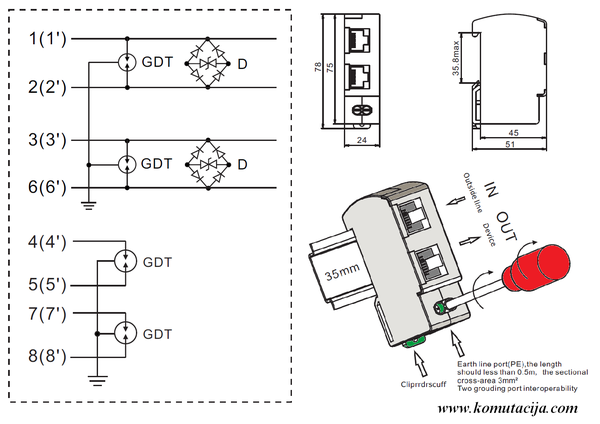

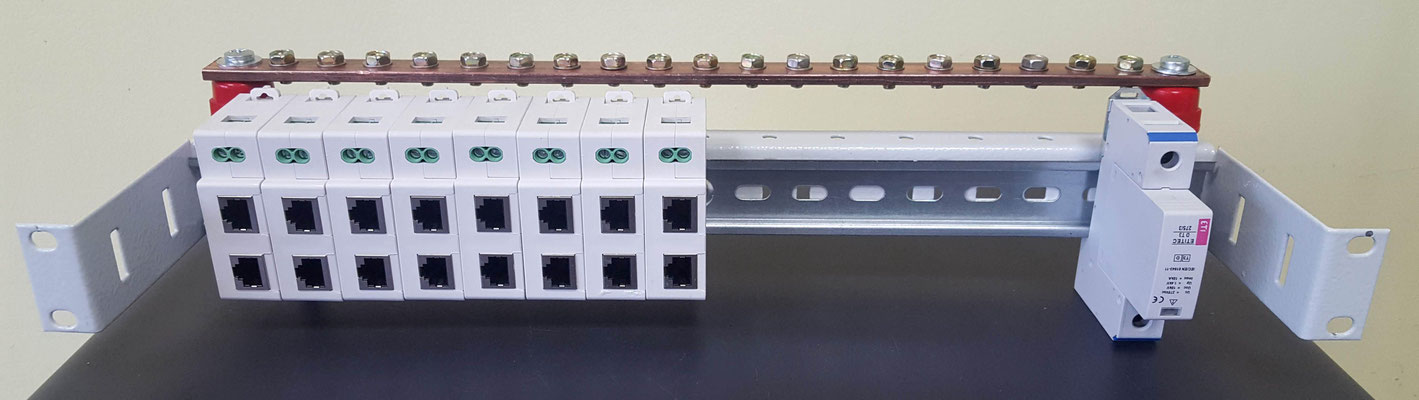

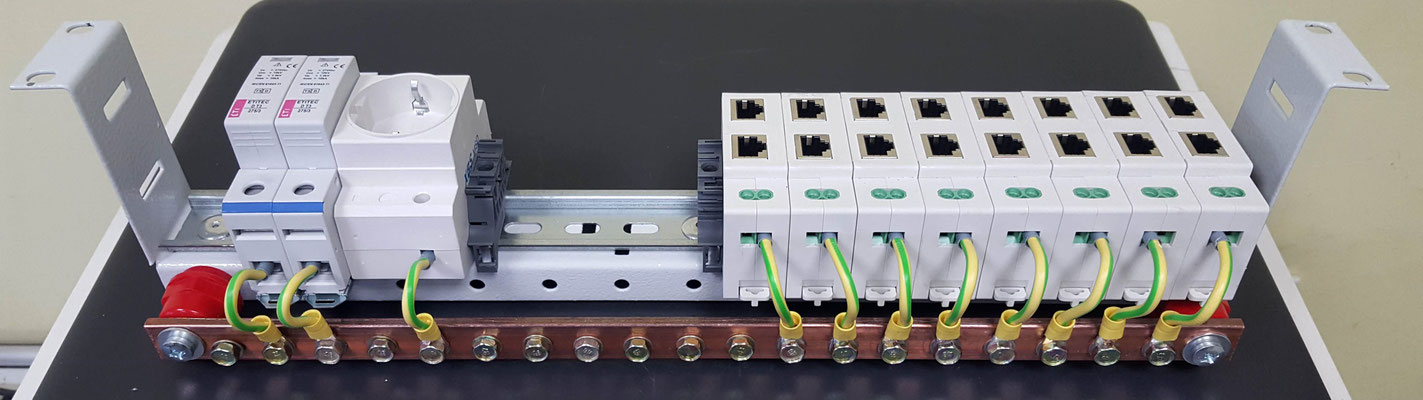

1.1.Viršįtampių ribotuvas LDY-C/RJ45/K,DIN.ZN Kodas 240114

LDY-C serijos DIN tvirtinimo viršįtampių ribotuvai yra skirti apsaugoti kompiuterių tinklus, video stebėjimo sitemas, telefonų bei automatikos valdymo sistemas, CATV nuo viršįtampių atsiradusių nuo žaibo iškrovos į signalinę liniją pagal standartą IEC61643-21 .

Specifikacija::

-Tvirtinamas ant standartinio DIN-35 bėgelio EN60715;

-Naudoja daugiapakopę apsaugos technologiją,patikima apsauga,aukštas patikimumas;

-Integruotas 4mm² pakėlimo terminalas, tvirta elektros instaliacija, patikimesnis įžeminimas.

Specifikacija:

-In=2.5kA;

-Un=5V;

-Uc=8V;

-Up:<60V;

-Pral.=100Mbps;

-Slopinimas: <0,5dB;

Pilna techninė specifikacija.

1.2.Kompiuterinio tinklo (Ethernet) ir PoE įrenginių apsaugos nuo viršįtampio šuolių įrenginys WTH-SG/RJ45.ZN Kodas 240113

WTH-SG / RJ45 serijos apsaugos nuo viršįtampių įtaisai taikomi duomenų perdavimo sistemų apsaugai nuo viršįtampių.

WTH-SG / RJ45 yra serijiniu būdu prijungtas CAT6 tinklo kabeliuose, suderintuose su 10/100/1000/10000 (10G) "Base-T Ethernet" sistemomis, apsaugančiomis su tinklu prijungtą įrangą (pvz., Kompiuterius, maršrutizatorius, PoE įrenginius, kt.) nuo nuostolių, susijusių su viršsrovio įtampa.

(Standartų laikymasis: IEC61643-21, UL497B, IEEE 802.3af PoE / 802.3 prie PoE Plus)

Specifikacija:

  -Modelis:WTH-SG/RJ45

  -Atitinka  IEC61643-21, UL497B, IEEE 802.3af PoE/802.3at PoE Plus standartų rekalavimus;

  -Jungčių tipas RJ45;

  -Įtampos apsaugos lygis (laidas-laidas ir laidas-GND/PE) ne mažesnis kaip 3KV;

  -Nominali iškrovos srovė ne mažesnė kaip 3 kA (laidas-laidas );

  -Maksimali iškrovos srovė 20kA (laidas- GND/PE);

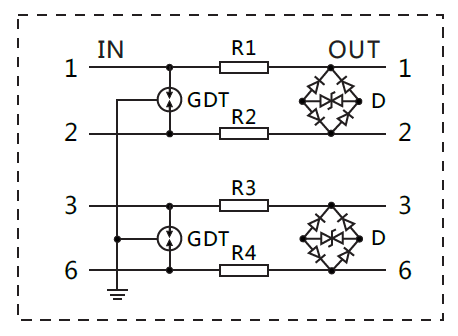

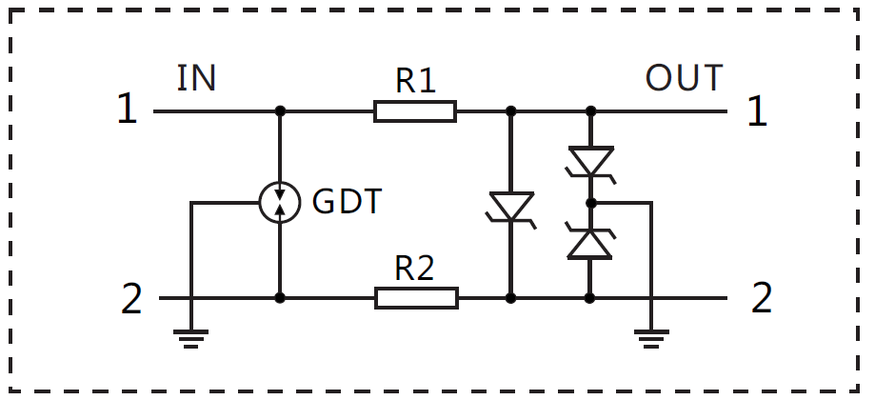

  -Apsaugos elementai:GDT, TVS;

  -Apsaugotos poros:1-2,3-6,4-5,7-8;

  -Duomenų greitis:100/1000Mbps;

  -Tvirtinamas ant DIN bėgelio;

  -Darbo temperatūrų diapazonas nuo -40° iki 80°C;

  -Sandarumo klasė IP20;

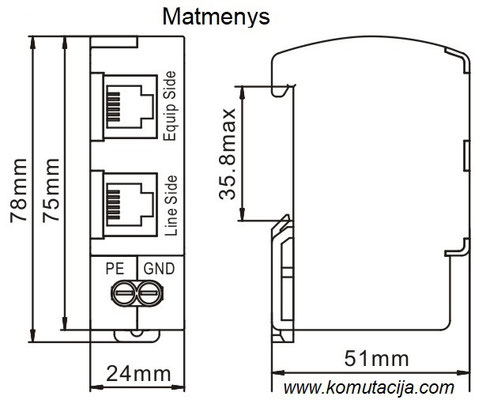

  -Gabaritai:24mm×51mm×78mm;

   -Svoris:71gr.

  -Montuojamas ant DIN bėgelio;

  -Korpusas:Thermoplastic, UL94 V-0;

Techninis aprašymas.

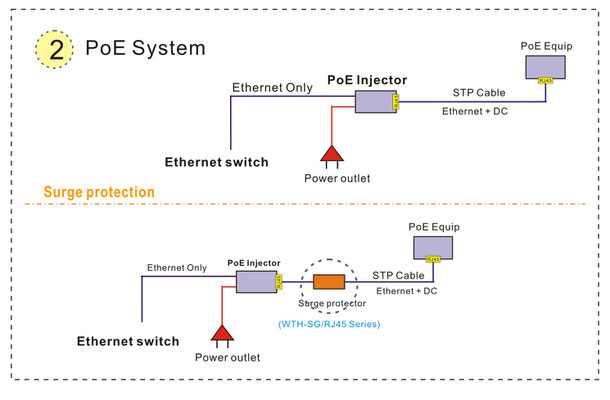

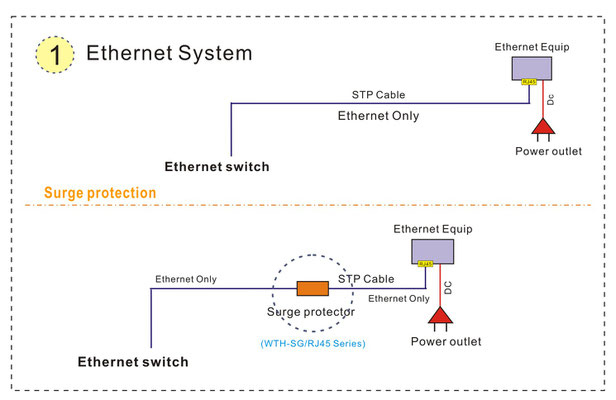

Pritaikymo būdai

1.3.Viršįtampių ribotuvas LDY-POE/K,DIN.ZN Kodas

      (LDY-POE Series surge proective device)

Panaudojimo sritys.

„LDY-POE“ serija yra viršįtampių ribotuvai, naudojami tinklo įrenginiui su POE maitinimu ir  maitinamam per CAT-5E kategorijos kompiuterinį kabelį iš POE įrenginio kitoje pusėje.Viršįtampių ribotuvas turi dviejų klasių apsaugą ir gali apsaugoti tinklo įrenginį nuo padarytos žalos dėl viršįtampių ir viršsrovių, atsirandančių dėl žaibo smūgio ir pramoninių trukdžių.

Jie plačiai naudojami belaidžio tinklo brige įrenginyje.

Pagrindinės savybės.

 Modulinė konstrukcija,galimybė montuoti ant DIN bėgelio, patogus montavimas ir pakeitimas.Įmontuota temperatūros kontrolė.Grandinės pertraukimo technologija bei daugialypės apsaugos technologija, stipri apsauga, aukštas  patikimumas.Dviguba apsaugos funkcija: maitinimas ir tinklo signalas. Įmontuotas 4 mm2  įžeminimo terminalas, patikimesnis įžeminimas.

Specifikacija:

Type

Items

Technical data

Signal

Rated working voltage Ue V

1.4

Max continuous working voltage Uc V

3

Nominal break-over voltage V

Line to line

>3.Q

Line to earth

90+20%

Nominal discharge current In(8/20ps) kA

Line to line

0.1

Line to earth

2.5

Voltage protection level Up V

Line to line

<45

Line to earth

<500

Transmission rate fg

1000MHz

Insertion lossAe

<0.5dB

Power

Rated working voltage Ue VDC

24

48

Max continuous working voltage Uc VDC

30

60

Nominal break-over voltage V

90+20%

Nominal discharge current ln(8/20p s) kA

5

Max discharge current lmax(8/20p s) kA

10

Voltage protection level Up V

Line to earth

<500

Rated frequency

50/60Hz

Terminal wiring ability

4mm2 multistranded Flexible Wire

Enclosure material and flame retardant resistance

Enhanced flame retardant nylon (UL94V-0)

Operating temperature

-40°C-70°C

Relative humidity

^95%(No condensation)

LDY-POE/K DATASHEET.engl.
EN_LDY-POE-K.pdf
Adobe Acrobat Document 76.7 KB

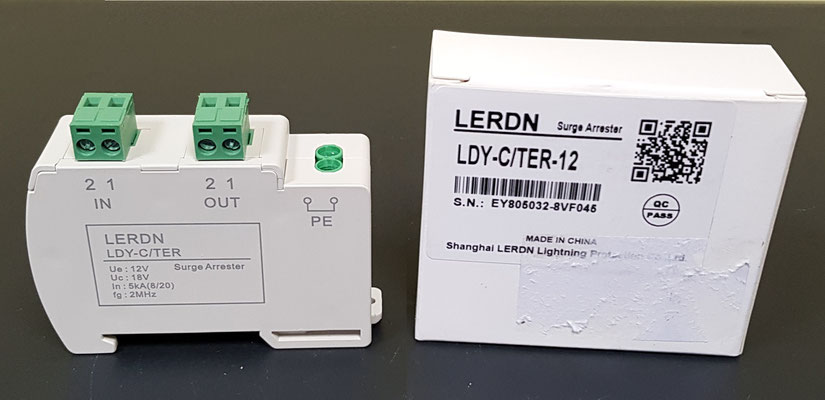

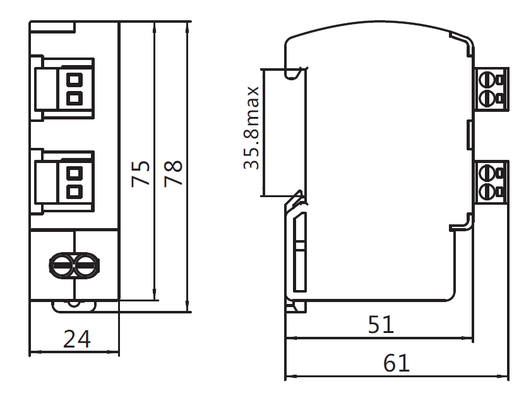

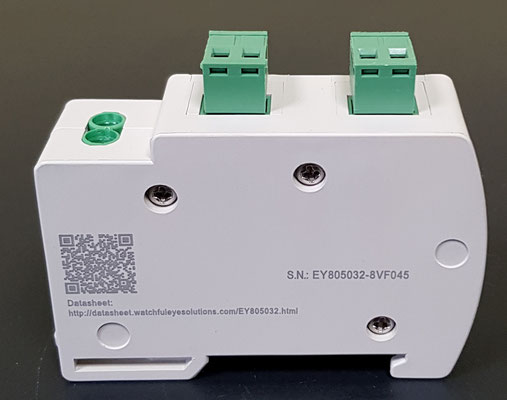

2.RS 485 serijos viršįtampių apsaugos.

WatchfulEyeSolutions RS485.pdf
Adobe Acrobat Document 1.2 MB
