19" ELEKTROS MAITINIMO PANELĖS
Daugelio aktyvinės įrangos maitinimui reikalinga privesti ~230V/50Hz įtampą.Tam yra naudojamos elektros maitinimo panelės ir paskirstymo skydai.
1.Elektros maitinimo panelės.(PDU-Power Distribution Unit sockets).
Power distribution units PDU provide basic single-phase power distribution for racks and cabinets; share a single power connection with multiple pieces of equipment.

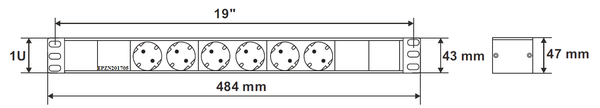

1.1. 19"/1U maitinimo panelė (6rozetės) be jungiklio.ZN kodas 550159
Power sockets for block AC ~ 230V 16A,six Sockets, adapted for 19 inch frame.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/ie4327d71172aa1d7/version/1630502034/image.jpg)
19"/1U maitinimo panelė arba 19"/1U Kištukinių lizdų blokas AC ~230V, 16A be jungiklio,6 lizdų, pritaikytas tvirtinti 19 colių rėme.Galimybė pajungti šešis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius DIN49440 6x250V~16A;

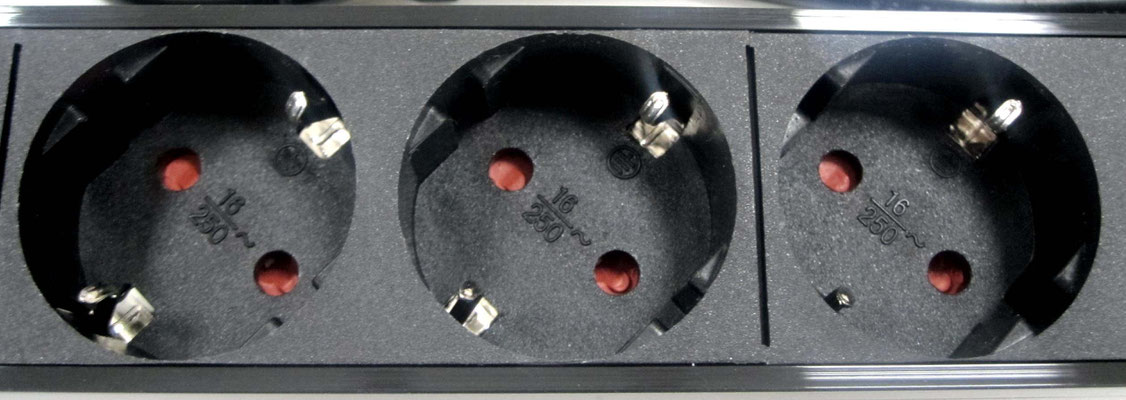

-Kištukinio lizdo tipas: Schuko CEE 7/3

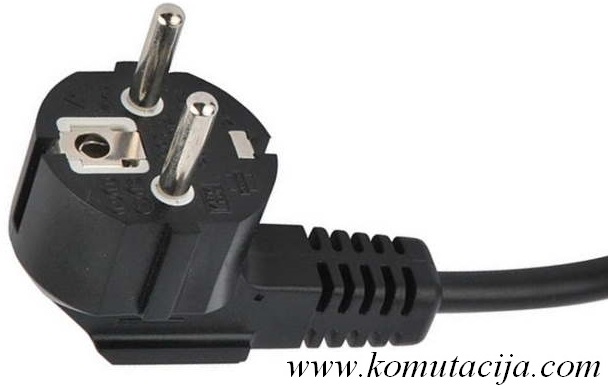

-Laido ilgis-1,8m su Schuko CEE 7/7:F kištuku (NFC 61-314);
-Maksimali galima apkrova:3500W;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas.

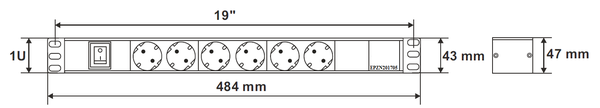

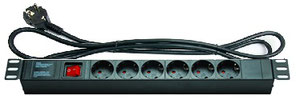

1.2. 19"/1U maitinimo panelė (6rozetės) su jungiklio.ZN kodas 550169
Power sockets for block AC ~ 230V 16A,six Sockets, adapted for 19 inch frame.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/i6d66ae52aff04e6f/version/1630502043/image.jpg)
19"/1U maitinimo panelė arba 19"/1U Kištukinių lizdų blokas AC ~230V, 16A su jungikliu,6 lizdų, pritaikytas tvirtinti 19 colių rėme.Galimybė pajungti šešis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius Schuko CEE 7/3 arba DIN49440 6x250V~16A;
-Maksimali galia:3,5kWt;

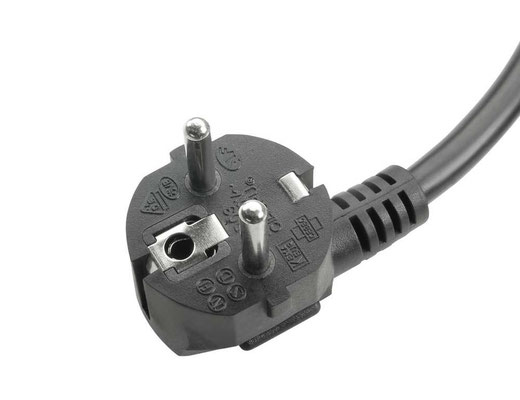

-Laido ilgis-1,8m su Schuko CEE 7/7 F kištuku (NFC 61-314);
-Gabaritai:483x45x45mm;
-Plastikinis korpusas.

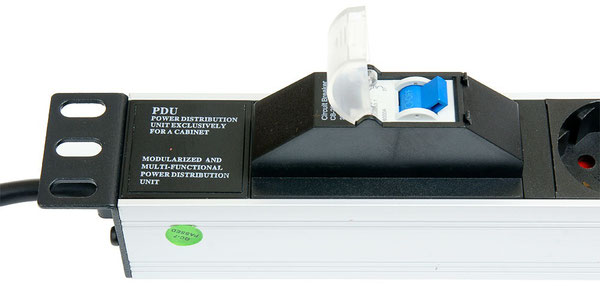

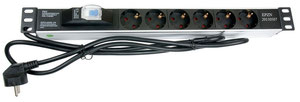

1.3. 19"/1U maitinimo panelė (6rozetės) Su B klasės 16A automatu.ZN kodas 550153
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/id6c8ff5c2e7287f1/version/1630502053/image.jpg)
19"/1U maitinimo panelė.Galimybė pajungti šešis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius Schuko CEE 7/3 arba DIN49440 6x250V~16A;
-Automatinis išjungėjas 16A,B klasės;
-Laido ilgis-1,8m su Schuko CEE 7/3 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Plastikinis arba aliuminio korpusas.
1.4. 19"/1U maitinimo panelė (6rozet.) be jungiklio su V/A matuokliu.ZN kodas 550148
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=png/path/scb0923d0c371ce4c/image/i79b08b7d33390692/version/1630502062/image.png)
19"/1U maitinimo panelė.Galimybė pajungti šešis aktyvinius įrenginius.Papildomai rodo sujungtos įrangos maitinimo įtampą ir sunaudojamą srovę.
Techninės charakteristikos:
-Rozečių skaičius Schuko CEE 7/3 arba DIN49440 6x250V~16A;
-Įtampos (V)/Srovės (A) matuoklis;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Gabaritai:483x45x45mm;
-Plastikinis arba aliuminis korpusas.

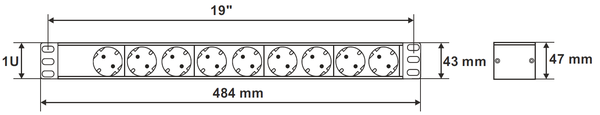

1.5. 19"/1U maitinimo panelė (8rozetės) be jungiklio.ZN kodas 550337
Power sockets for block AC ~ 230V 16A,eight Sockets, adapted for 19 inch frame.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=png/path/scb0923d0c371ce4c/image/i69413b0a58863167/version/1630502068/image.png)
19"/1U maitinimo panelė arba 19"/1U Kištukinių lizdų blokas AC ~230V, 16A be jungiklio,8 lizdų, pritaikytas tvirtinti 19 colių rėme.Galimybė pajungti aštuonis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 8x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Plastikinis arba aliuminis korpusas.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=600x10000:format=png/path/scb0923d0c371ce4c/image/i84b845a4bb018759/version/1521715649/image.png)

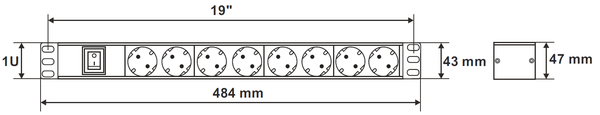

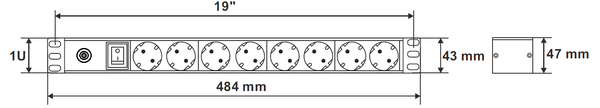

1.6. 19"/1U maitinimo panelė (8rozetės)su jungikliu PK.ZN kodas 550339
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=png/path/scb0923d0c371ce4c/image/i3b4cb45fd57bd296/version/1630502231/image.png)
19"/1U maitinimo panelė.Galimybė pajungti aštuonis aktyvinius įrenginius.

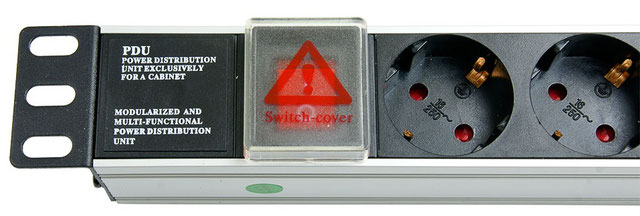

Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 8x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas (PK).
1.7. 19"/1U maitinimo panelė (8rozetės)su jungikliu aliuminio korp.ZN kodas 550334
![](https://image.jimcdn.com/app/cms/image/transf/dimension=241x1024:format=jpg/path/scb0923d0c371ce4c/image/ia540f0254957095e/version/1517141219/image.jpg)
19"/1U maitinimo panelė.Korpusas pagamintas iš aliuminio.
Galimybė pajungti aštuonis aktyvinius įrenginius.
Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 8x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Aliuminio korpusas (AK).

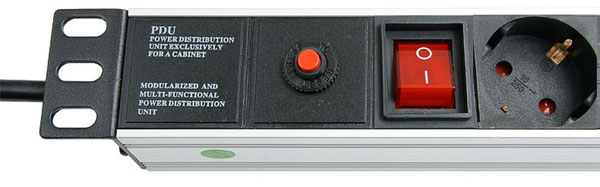

1.8. 19"/1U maitinimo panelė (8rozetės)su jungikliu aliuminio korpusas.Apsauga nuo perkrovos.ZN kodas 550143
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/i111c172be481ae82/version/1630502655/image.jpg)
19"/1U maitinimo panelė.Korpusas pagamintas iš aliuminio.
Galimybė pajungti aštuonis aktyvinius įrenginius.
Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Su apsauga nuo perkrovos (Overload protection).
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 8x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3500W;
-Gabaritai:483x45x45mm;
-Aliuminio korpusas (AK).
1.9. 19"/1U maitinimo panelė (8rozetės)su kištuku C14:M.ZN kodas 550333
![](https://image.jimcdn.com/app/cms/image/transf/dimension=232x1024:format=png/path/scb0923d0c371ce4c/image/i62c2acf2f8c8b4ce/version/1630502701/image.png)
19"/1U maitinimo panelė.Galimybė pajungti aštuonis aktyvinius įrenginius.C14:M kištuko pagalba galima pajungti prie nepertraukiamo maitinimo šaltinio (UPS).
Techninės charakteristikos:
-Lizdų skaičius: 8 lizdai Schuko CEE 7/3 arba DIN49440
-Nominali įtampa:250V 50/60 Hz
-Maksimali srovė:~16A;
-Jungiamojo laido (3x1,5mm2) ilgis-1,8m su C14:M kištuku;
-Maksimali galia-3500W;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas (Juodas PVC).
1.10. 19"/1U maitinimo panelė (8rozetės)su jungikliu C14:M.ZN kodas 550144
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=png/path/scb0923d0c371ce4c/image/i2a52018e2855f863/version/1521715772/image.png)
19"/1U maitinimo panelė.Galimybė pajungti aštuonis aktyvinius įrenginius.C14:M kištuko pagalba galima pajungti prie nepertraukiamo maitinimo šaltinio (UPS).
Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Techninės charakteristikos:
-Lizdų skaičius: 8 lizdai Schuko 7/3 arba DIN49440
-Nominali įtampa:250V 50/60 Hz
-Maksimali srovė:~16A;
-Jungiamojo laido (3x1,5mm2) ilgis-2m su C14:M kištuku;
-Maksimali galia -3500W;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas (Juodas PVC).
1.11. 19"/1U maitinimo panelė (9rozetės)ZPASS.ZN kodas 550146
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=jpg/path/scb0923d0c371ce4c/image/ia0d0354a5c55f640/version/1630503337/image.jpg)
19"/1U maitinimo panelė.Galimybė pajungti devynis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius Schuko CEE 7/3 9x250V~16A;
-Maksimali apkrova 16A/3680W;
-Laido ilgis-3m;
-Kištukas Schuko CEE 7/7;
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=png/path/scb0923d0c371ce4c/image/ib459b0e6d19471cb/version/1411718094/image.png)
-Laido tipas-3x0,75mm2;
-Gabaritai:483x45x45mm;
-Aliuminio korpusas.
-Nuimami metaliniai tvirtinimo laikikliai;
-Galimybė tvirtinti keturiose plokštumose ir skirtingu kampu (12 pozicijų kas 30laipsnių);
-Sandarumo klasė-IP20.
Naudojama optiniams komutatoriams maitinti didelės talpos FTTH stovuose.
1.12. 19"/1U maitinimo panelė (9rozetės).ZN kodas 550145
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=jpg/path/scb0923d0c371ce4c/image/i8093fc0926f6f56b/version/1630503534/image.jpg)
19"/1U maitinimo panelė.Galimybė pajungti devynis aktyvinius įrenginius.
Techninės charakteristikos:
-Lizdų skaičius: 9 lizdai Schuko CEE 7/3 arba DIN49440
-Nominali įtampa:250V 50/60 Hz
-Maksimali srovė:~16A;
-Jungiamojo laido (3x1,5mm2) ilgis-2m;
-Kištukas Schuko CEE 7/7;
-Maksimali galia -3500W;
-Gabaritai:483x45x45mm;
-Aliuminio korpusas.
Naudojama optiniams komutatoriams maitinti didelės talpos FTTH stovuose.
1.13. 19"/1U maitinimo panelė (9rozetės).ZN kodas 550338
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=jpg/path/scb0923d0c371ce4c/image/i60b9c6e307de04ed/version/1630503743/image.jpg)
19"/1U maitinimo panelė.Galimybė pajungti devynis aktyvinius įrenginius.
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 9x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas (PK).
Naudojama 19" komutacinėse spintose aktyvinės įrangos maitinimui.
1.14. 19"/1U maitinimo panelė (9rozetės) su jungikliu.ZN kodas 550332
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=png/path/scb0923d0c371ce4c/image/ie83466ef91a1514d/version/1386844275/image.png)
19"/1U maitinimo panelė.Galimybė pajungti devynis aktyvinius įrenginius.
Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Techninės charakteristikos:
-Rozečių skaičius Schuko 7/3 arba DIN49440 9x250V~16A;
-Laido ilgis-1,8m su Schuko CEE 7/7 kištuku (NFC 61-314);
-Maksimali galia:3,5kWt;
-Gabaritai:483x45x45mm;
-Plastikinis korpusas (PK).

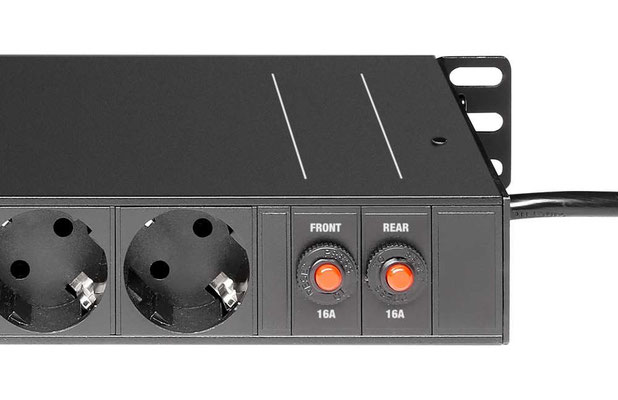

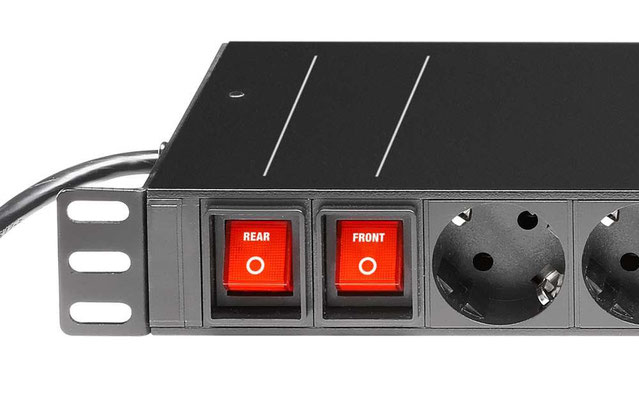

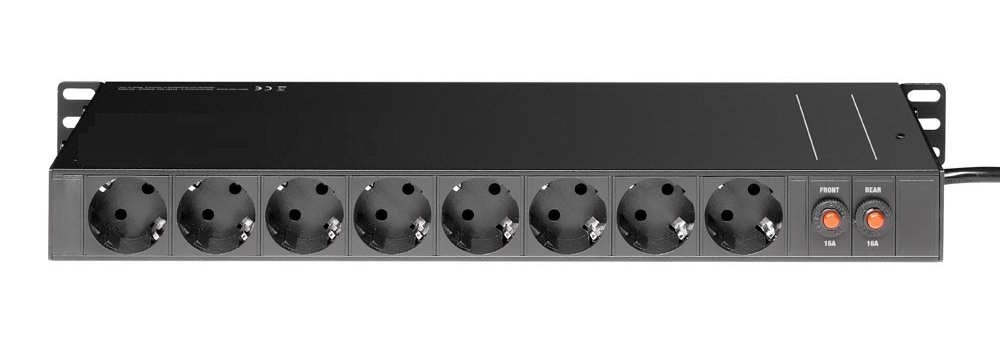

1.15. 19"/1U maitinimo panelė 16 rozečių (2x8) su 2 jungikliais.ZN kodas 264151
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/i705af46810f17fa2/version/1700216667/image.jpg)
Darbinė įtampa 250 V, 16 A
16 x 45° kampiniai išėjimai (kištukiniai lizdai)
8 priekiniai ir 8 galiniai lizdai su atskirais įjungimo/išjungimo jungikliais
Apsauga nuo perkrovos abiem 8 kištukinių lizdų grupėms
Skaidrus termiškai susitraukiantis vamzdelis kabeliui ženklinti.
Specifikacija.
19" 16 maitinimo lizdų panelė (2x8) (PDU)
Tipas:19" / 1 U
Išvadų skaičius (įžeminimo kontaktas / IEC 7/4):2x8 (8 priekyje ir 8 galinėje dalyje)
Elektros įvestis:kabeliai
Laido ilgis:2 m
Ilgis termiškai susitraukiančio skaidraus vamzdelio kabelio ženklinimui:60 mm

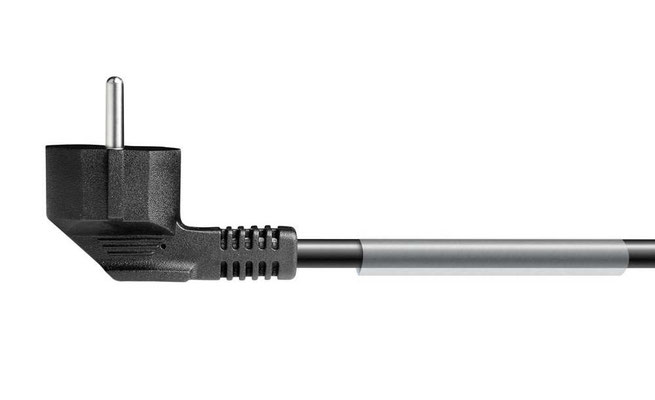

Kabelio jungtis:kampinis, įžeminimo kontaktas (CEE 7/7)
Skerspjūvis:3x1,5 mm²
Darbinė įtampa:250 V
Maks. Srovė:16 A
Gaminio medžiaga:Aliuminis
Spalva:Juoda
Spalvotas termiškai susitraukiantis vamzdelis:skaidrus
Plotis:485 mm
Aukštis:44 mm
Gylis:126 mm
Ypatinga savybė:
8 x lizdai galinėje pusėje, 8 x lizdai priekinėje pusėje, apsauga nuo perkrovos priekinėje ir galinėje pusėje, Atskiri priekiniai ir galiniai jungikliai
Svoris:1,7 kg

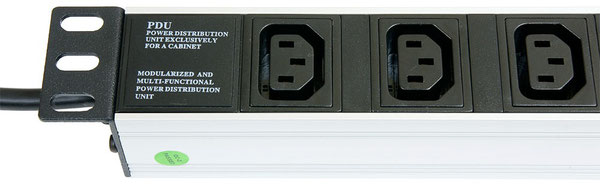

1.16. 19"/1U maitinimo panelė su C13:F lizdais ir su C14:M kištuku.ZN kodas 550335
![](https://image.jimcdn.com/app/cms/image/transf/dimension=240x1024:format=jpg/path/scb0923d0c371ce4c/image/i6fee3e9bc156025e/version/1517143154/image.jpg)
19"/1U maitinimo panelė.Galimybė pajungti aštuonis aktyvinius įrenginius C14:M kištuko pagalba.Maitinimo panelė jungiama prie nepertraukiamo maitinimo šaltinio (UPS).
Su jungikliu,kuris turi apsauginį nuimamą matinį gaubtą nuo netyčinio išjungimo.
Techninės charakteristikos:
-Rozečių skaičius 8x230V~16A (8 vnt. C13:F lizd.);
-Laido ilgis-2m su C14:M kištuku;
-Plastikinis arba aliuminio korpusas.

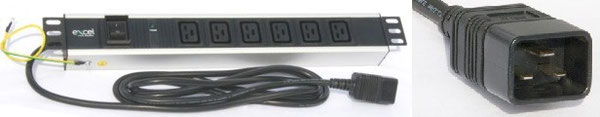

1.17. 19"/1U maitinimo panelė 6xC19 lizdais ir su C20 kištuku.ZN kodas 550140
![](https://image.jimcdn.com/app/cms/image/transf/dimension=329x1024:format=jpg/path/scb0923d0c371ce4c/image/i342ec93723f7292a/version/1546091720/image.jpg)
Savybės:
C19 lizdų kiekis: 6
Montavimo kryptis: Horizontali
Elektrinio kištuko tipas: C20
Įtampa: 250 V
Jungiklis: Yra
LED indikacija: Yra
Kabelio ilgis: 3 m
Plotis: 62 mm
Aukštis: 44.4 mm
Ilgis: 482.6 mm
IEC 60320 C19
IEC 60320 C20
1.18.Elektros kištukinis lizdas RDE-47 EKF, tvirtinama ant 35mm DIN bėgelio.ZN kodas 166103
![](https://image.jimcdn.com/app/cms/image/transf/dimension=300x1024:format=jpg/path/scb0923d0c371ce4c/image/i4b879f643b651e4d/version/1488979142/image.jpg)
Elektros kištukinis lizdas RDE-47 EKF, tvirtinamas ant 35mm DIN bėgelio.
Gabaritai:77,5x45x62,5mm (AxPxG).
Nominali darbinė įtampa :~250V
Nominali srovė:16A
Nominalus darbinis dažnis:50Hz
Kontaktų skaičius:2P+žemė.
Svoris:0,09kg.
Spalva:RAL7035 pilka.
Pagaminta išdegimo mepalaikančio plastiko.
Galima dėti ant 19"/1U,2U,3U laikiklių ir formuoti reikiamą rozečių skaičių.
