5.PRAMONINIAI OPTINIAI KEITIKLIAI KORENIX.



5.1.Pramoniniai keitikliai optika - Fast Ethernet.

5.1.1.JetCon 1301.Pramoninis keitiklis optika į Fast Ethernet.

          JetCon 1301 1-port Fast Ethernet media converter

JetCon 1301 yra kompaktiškas 1-porto Fast Ethernet sąsajos keitiklis, kurio dydis yra panašus į cigarečių pakelio, tai yra idealus sprendimas situacijose kai reikia taupyti vietą. Šis keitiklis gali dirbti keliais režimais: persiuntimo, paketų filtravimo ir paprasto keitiklio (kai reikalingas labai mažas vėlinimas - "fieldbus" ir EtherCat). Be to šį keitiklį galima užsakyti ir su 48V maitinimu.

Pagrindinės funkcijos:

  -Vieno 10/100 TX porto keitiklis į vieną 100FX optinį portą;
  -Du persiuntimo režimai - Komutavimas ir keitiklio;
  -Palaiko Auto MDI/MDI-X;
  -Palaiko daugiamodį kabelį iki 2Km, vienmodį kabelį iki 30 km;
  -Labai mažas duomenų vėlimnimas 1.6 x 106 s;
  -Platus maitinimo diapazonas AC18-27V/DC18-32V ir DC36-60 (JetCon 1301-48V);
  -IP31 apsaugos klasės aliuminis korpusas;
  -Palaiko 1,5 KV Hi-Pot apsauga;

  - Darbo temperatūra -10°C~70°C (JetCon 1301W - -40°C~80°C).W-praplėstas temperatūrinis diapazonas.

Modeliai:

JetCon 1301-M             ZN Kodas 185153

JetCon 1301-MW          ZN Kodas 185151

JetCon 1301-S              ZN Kodas 185155

JetCon 1301-SW          ZN Kodas 185158

JetCon 1301-M-48V

JetCon 1301-S-48V

Savybės:

Technologija

Standartai:

IEEE802.3 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3u 100Base-FX; IEEE802.3x flow control and back-pressure





Sąsajos

Portų skaičius:

1 x 10/100 Base-T su Auto MDI/MDI-X; 1 x 100Base-FX

JetCon 1301M. Optinis siųstuvas:



Daugiamodis, max atstumas 2KM, bangos ilgis: 1310nm, Min siųstuvo galia:-19dBm, Max siųstuvo galia:-14dBm, Max imtuvo jautrumas:-30dBm, sujungimo biudžetas:11dBm.


JetCon 1301S(WDM-A). Optinis siųstuvas:

Vienmodis kabelis, max atstumas iki 30 KM, bangos ilgis: TX 1310 nm RX 1550 nm, max siųstuvo galia: -3dBm, min siųstuvo galia: -9dBm, max imtuvo jautrumas:-31dBm, sujungimo biudžetas: 22dBm.


JetCon 1301S(WDM-B). Optinis siųstuvas:

Vienmodis kabelis, max atstumas iki 30 Km, bandos ilgis: TX 1550nm, RX 1310nm, max siųstuvo galia: -3dBm, Min siųstuvo galia: -9dBm, Max imtuvo jautrumas:-31dBm, sujungimo biudžeras: 22dBm.


JetCon 1301M-48V. Optinis siųstuvas:

Daugiamodis kabelis, max atstumas iki 2KM, angos ilgis: 1310nm, min siųstuvo galia: -19dBm, max siųstuvo galia:-14dBm, max imtuvo jautrumas: -30dBm, sujungimo biudžetas: 11dBm.

JetCon 1301S-48V. Optinis siųstuvas:

Vienmodis kabelis, max atstumas iki 30KM, angos ilgis: 1310nm, min siųstuvo galia: -15dBm, max siųstuvo galia: -8dBm, max imtuvo jautrumas: -34dBm, sujungimo biudžetas: 19 dBm.


Jungtys:

10/100 Base-TX: RJ-45; 100Base-FX: Duplex SC daugiamodžiam kabeliu arba vienmodžiam; Maitinimas: 2-Pin gnybtų blokas.


JetCon 1301S. Optinis siųstuvas:

Vienmodis, max atstumas 30Km, bangos ilgis: 1310 nm, Max siųstuvo galia: -8dBm, Min siųstuvo galia: -15 dBm, max imtuvo jautrumas: -34 dBm, sujungimo biudžetas: 19dBm.



Funkcijos

Duomenų persiuntimo režimai:

Palaiko komutatoriaus ir keitiklio darbo režimus. Šios funkcijos pasirenkamos su DIP-jungiklių pagalba Komutatoriaus režime duomenis persiunčiami tik tada kai gaunamas visas kadras, ir perdavimo vėlinimas priklauso nuo paketo dydžio. Keitiklis palaiko nuo 64 iki 1600 Baitų paketų ilgį. Keitiklio režime prietaisas persiunčia duomenis iškart, nelaukdamas viso Ethernet kadro ir netikrindamas jo.



Maitinimas

Maitinimas:

2 pin gnybtų blokas JetCon1301: DC 24V (18~32V) /AC 18~27V, 47~63Hz JetCon1301-48V: DC 48V (36~60V)

Galios vartojimas:

JetCon1301: 3.5 Watts @ DC 24V(maksimalus); JetCon1301-48V: 4 Watts@ DC 48V(maksimalus).



Mechaniniai parametrai

Tvirtinimas:

DIN bėgelis.

Korpusas:

Aliuminis, IP31.

Matmenys:

70mm(A) x 30mm (P) x89 mm (I) (su DIN bėgeliu) 70mm(A) x 30 mm (P) x 80mm (I) (be DIN bėgelio).





Aplinka

Darbo temperatūra:

-10~70°C (JetCon 1301w/1301w-48V -40~80°C)

Sandeliavimo temperatūra:

-40~ 75 °C.



Sertifikatai

Garantija:

5 metai

Gamintojas                Korenix Technology Co., Ltd.



JetCon 1301
JetCon1301.pdf
Adobe Acrobat Document 366.6 KB

5.1.2.JetCon 1302.Pramoninis keitiklis optika į Fast Ethernet, 1 optinė ir 2 varinės sąsajos.(JetCon 1302S,JetCon 1302SW,JetCon 1302M,JetCon 1302MW).

         JetCon 1302 compact 2-port RJ45 to fiber media converter

Aprašymas:

JetCon 1302 yra ne tik kompaktiškas dviejų RJ-45 portų į optinį portą keitiklis, bet ir trijų portų komutatorius idealiai tinkantis vietose kur reikia taupyti vieta. Instaliuojant šį įrenginį pastebėsite, kad jį labai lengva instaliuoti ant sienos ar DIN bėgelio. Galimas AC 18 - 27 V arba DC 18 - 32V matinimas.

Pagrindinės funkcijos:

  -Dviejų 10/100TX portų į vieną 100FX portą keitiklis;
  -Palaiko 1,5 KV Hi-Pot apsauga;
  -Palaiko Auto MDI/MDI-X, Auto Negotiation;
  -Palaiko daugiamodi 2Km ir vienmodi 30 km;
  -Du maitinimo režimai AC18-27V/DC18-32V;
  -Kompaktiškas IP-31 apsaugos klasės aliuminis korpusas;
  -Darbo temperatūra -10°C~70°C (JetCon 1302W - -40°C~80°C).





Modeliai:

JetCon 1302-M      ZN Kodas 185154

JetCon 1302-MW   ZN Kodas 185152

JetCon 1302-S       ZN Kodas 185156

JetCon 1302-SW



Savybės:

Technologija

Standartai:

IEEE802.3 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3u 100Base-FX; IEEE802.3x flow control.



Komtavimo technologija:

Store and forward technology and with 3.2Gbps switch bandwidth





Tinklas

Jungtys:

10/100 Base-TX: RJ-45; 100Base-FX: Duplex SC; Maitinimas / Relinis išėjimas: 4-pin gnybtų blokas

Optinis siųstuvas (Daugiamodis):

Max atstumas: 2 Km., bangos ilgis: 1310 nm, min siųstuvo galia: -19 dBm, max siųstuvo galia: -14 dBm, min imtuvo jautrumas: -30 dBm

Optinis siųstuvas (Vienmodis):

Max atstumas: 30 Km., bangos ilgis: 1310 nm, max siųstuvo galia: -8 dBm, min siųstuvo galia: -15 dBm, min imtuvo jautrumas: -34 dBm





Sąsajos

Portų skaičius:

2 x 10/100 TX with Auto MDI/MDI-X, Auto-Negotiation functions; 1 x 100Base-FX





Maitinimas

Maitinimas:

2 pinų gnybtų blokas DC 24V(18~32V), AC 18~27V, 47~63Hz

Galios vartojimas:

4.8W@DC 24V





Mechaniniai parametrai

Tvirtinimas:

DIN bėgelis

Korpusas:

Aliuminis, IP31

Matmenys:

111.8mm (A) x 30mm (P) x 98.2mm (I) ( su DIN bėgeliu), 111.8mm(A) x 30mm (P) x 89.4mm (I) ( be DIN bėgelio





Aplinka

Darbo temperatūra:

-10~70°C (JetCon 1302W/1302W-48V) -40~80°C)

Sandeliavimo temperatūra:

-40~ 75 °C





Sertifikatai

Garantija:

5 metai

Gamintojas                Korenix Technology Co., Ltd.



JetCon 1302
JetCon1302.pdf
Adobe Acrobat Document 72.0 KB

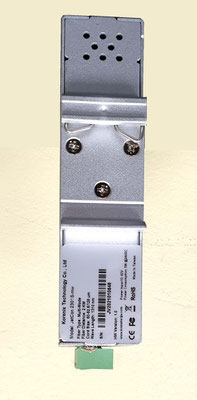

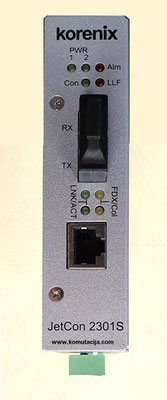

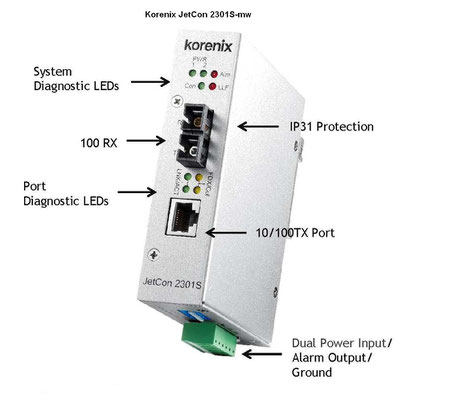

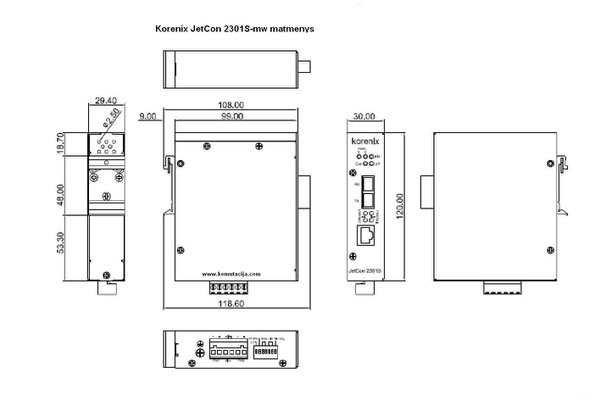

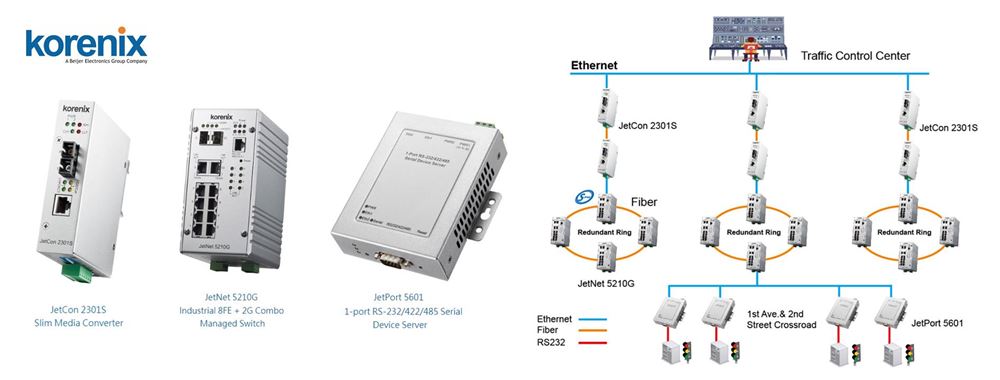

5.1.3.JetCon 2301.Pramoninis keitiklis optika į Ethernet.

          JetCon 2301 single port Fast Ethernet to Fiber media converter

Aprašymas:

JetCon 2301 yra vieno porto Fast Ethernet tinklo keitiklis į optini tinklą. Šis keitiklis atitinka tokius standartus kaip EN50155, EN 50121-3-2 ir EN 50121-4, kurie patvirtina, kad jis puikiai dirba aplinkose kuriose yra didelė vibracija, daug dulkių ir elektromagnetiniai trukdžiai. Galima pasirinkti vienmodį arba daugiamodį optinio kabelio jungtį. JetCon 2301 palaiko 4 duomenų persiuntimo būsenas - "store and forward", "modify cut-through", "pure converter". Be to galima užsisakyti keitiklį, kurio temperatūros diapazonas yra nuo -40 iki 70 0C tai leidžia jį diegti nešildomose patalpose.

Pagrindinės funkcijos:

  -1 porto 10/100TX į 100 FX keitiklis;
  -Palaiko kelis siuntimo būdus: „Store and forward", „modify cut-through", „pure converter" ir „converter mode";
  -Palaiko Auto MDI/MDI-X ir automatinį porų nustatymą;
  -Paiko daugiamodį optinį kabelį iki 2 km, vienmodį iki 30 km;
  -Dubliuotas plataus diapazono maitinimas 10-60V DC;
  -Palaiko 1,5KV Hi-Pot atskyrimą;
  -Darbo temperatūros diapazonas 25~70°C (JetCon 2301-w: -40~70°C).

JetCon 2301
JetCon 2301.pdf
Adobe Acrobat Document 84.8 KB

5.1.4.JetCon 2302.Pramoninis keitiklis optika į Ethernet, 2 optinės ir 2 varinės sąsajos.ZN Kodas 185161

         JetCon 2302 2-Channel Fast Ethernet to Fiber Media Converter

Aprašymas:

JetCon 2302 yra labai kompaktiškas 4-portų komutatorius, kuris dirba kaip dviejų portų RJ45 į Optinį tinklą keitiklis. Komutatoriaus režime JetCon 2302 yra pramoninis 4-portų 10/100 Mbps Fast Ethernet optinis komutatorius, keitiklio režime 2-kanalų 10/100 TX į 100 FX terpės keitiklis. Priklausomai nuo poreikio galimi daugiamodės arba vienmodės optikos portai.

Pagrindinės funkcijos:

  -Dviejų kanalų 10/100 TX į 100 FX terpės keitiklis;

  -Dviejų 10/100 TX su dviem 100 FX Fast Ethernet komutatorius;

  -Palaiko Auto MDI/MDI-X, Auto Negotiation;

  -Palaiko daugiamodį optinį kabelį iki 2 km arba vienmodį iki 30 km;

  -Automatinis nutrukūsio sujungimo aptikimas ir informavimas (LLF);

  -Dubliuotas 10 - 60V DC maitinimo įėjimas;

  -IP-31 apsaugos klasės aliuminis korpusas;

  -Darbo temperatūra -25°C~75°C (JetCon 2302w - -40°C~75°C).

JetCon 2302
JetCon2302.pdf
Adobe Acrobat Document 1.3 MB

5.1.5.JetCon 3401G.Pramoninis keitiklis SFP Gigabit optika į 10/100/1000 TX.

         JetCon 3401G, industrial Gigabit Ethernet media converter

Aprašymas:

JetCon 3401G pramoninis Gigabit Ethernet keitiklis turi IP31 apsaugos klasės aliuminį korpusą ir platų darbinės temperatūros diapazaoną. Integruotas SFP portas suteikia šiam keitikliui suteikia lankstumo parenkant optinio kabelio tipą ir jugtį. Šis keitiklis suteikia galimybę gauti relinius pranešimus apie kritinius įvykius, šie pranešimai lengvai konfigūruojami DIP jungiklių pagalba.

Pagrindinės funkcijos:

  -Keičia 10/100/1000TX į Gigabit optinį tinklą;

  -Lankstus SFP porto dizainas (SFP modulis nepridedamas);

  -Automatinis klaidų ir įvykių pranešimas;

  -Dvipusis sujungimo praradimo informacijos siuntimas;

  -Dubliuotas maitinimo įėjimas;

  -IP31 apsaugos klasė.



JetCon 3401G
JetCon3401G.pdf
Adobe Acrobat Document 176.5 KB

5.1.6.Korenix JetNet 2005F-S Pramoninis 5-portų nevaldomas komutatorius su viena optine sąsaja.ZN kodas 580040

JetNet 2005f/2005f-w Overview. Industrial 5-port Compact Fast Ethernet Fiber Switch

Labai kompaktiško dydžio, ant DIN bėgelio montuojamas  4 Auto-MDI/MDI-X 10/100-TX ir 1 optinės sąsajos pramoninis nevaldomas komutatorius.

Turi 1 relinį išėjimą signalizavimui apie duomenų srauto nutrūkimus sąsajose (aktyvuojamas DIP jungiklio pagalba).

Aliuminio korpusas palaiko IP31 saugumo klasę.

Maitinimas 18~27VAC arba 18~32VDC, darbinė temperatūra -25~75°C JetNet 5005F-S (arba -40~75°C pagal specialų užsakymą Jet Net 2005F-SW).

Savybės:

  -Sąsajos

10/100TX sąsajos:              4

Optinės sąsajos:                  1 (100FX)

Optinė sąsaja Multi-Mode:   JetNet 2005F-M

Distancija iki 2km

Optinė sąsaja Single-Mode: JetNet 2005F-S

  -Distancija iki 30km;

  -Relinis išėjimas:                   1 (suveikia klaidos atveju);

  -HiPot:            1500VAC;

  -Maitinimas :    DC18-32V / AC18-27V;

  -Mechaniniai parametrai ;

  -Korpusas:      iš aliuminio;

  -Apsaugos klasė:                  IP31;

  -Matmenys:     111.8(A) x 30(P) x 98.2(G) mm;

  -Darbinė temperatūra:          -10~75°C ir praplėsto diapazono (JetNet 2005F-W -40~75°C);

  -Tvirtinimas:    ant DIN bėgelio;

  -Sertifikatai  :

CE/FCC/UL:   yra

RoHS/WEEE:  yra

  -Gamintojas: Korenix

JetNet 2005F
JetNet2005f INT.pdf
Adobe Acrobat Document 152.1 KB

5.2.PoE  (Power over Ethernet) įranga.

5.2.1.Korenix JetNet 3906G Gigabit PoE komutatorius.ZN Kodas 580041.

          JetNet 3906G Industrial 6-port Gigabit IEEE802.3af/at PoE Switch

JetNet 3906G - Gigabit PoE komutatorius skirtas IP (Internet protocol) kamerų,skirtų stebėjimui ir WiFi  bevielio ryšio nutolusiems taškams pajungti per optiką.

JetNet 3906G yra modernus Gigabit PoE komutatorius buvo specialiai suprojektuotas aukštų charakteristikų IP stebėjimui. Jis suteikia galimybę susijungti aukštų charakteristikų galiniam įrenginiams su maitinimo šaltiniais per RJ45 Ethernet, kas leidžia paprastą realizaciją be papildomų kabelinių sujungimų. Jis leidžia paprastą ir greitą konfigūravimą bei turi papildomas savybes kaip kad galios padidinimą per maitinimo šaltinį.

Greitam prisijungimui prie tinklo Gigabit PoE komutatorius JetNet 3906G be 1000 Mbps RJ45 prievado informacijos išsiuntimui dar turi 100Mbps/1000Mbps SFP prievadą šviesolaidžiui, kuris gali būti naudojamas tuo pat metu. Atsisiuntimui Gigabit PoE komutatorius turi 4 PoE prievadus, kurio signalai viduje yra apdorojami 14 Gbps greičiu. Tai leidžia jį naudoti su didelio greičio kameromis su aukšta raiška arba su ypatingai didelio duomenų srauto įranga IP stebėjimui. Kiekvienas prievadas atskirai turi 30W maitinimą, kurį galima naudoti kaip maitinimo šaltinį išoriniam įrenginiams. Specialiems panaudojimo atvejams kaip drėgnos aplinkos, yra maitinimo įtampos nuo 12 V iki 36 V.  Gigabit PoE komutatoriaus JetNet 3906G maitinimo šaltinis yra dubliuojamas, kad išvengti įtampos dingimo ir subalansuoti galios svyravimus mobiliose aplinkose.

Diegimui transporto priemonėse Gigabit PoE komutatorius JetNet 3906G  turi DC (nuolatinės srovės) sustiprinimą, kas leidžia padidinti įėjimo įtampą nuo 12 V arba 24 V iki 48 V, kas yra normalu PoE prietaisams. Bendras 110W galingumas išlieka, taigi JetNet 3906G gerai tinka naudojimui mobiliuose įrenginiuose ar stebėjimui nepriklausomai nuo įprasto elektro tinklo. Panaudotas kartu su saulės elementais ir optiniu kabeliu ilgų atstumų ryšiams, gali būti gaunamas platus IP stebėjimas su puikiomis charakteristikomis ir su minimalia papildoma aparatūra. Gigabit PoE komutatorius taip pat yra tinkamas naudojimui agresyviose aplinkose dėka jo tvirto IP30 korpuso iš nerūdijančio plieno. Dėka plataus darbinių temperatūrų diapazono  -40° C iki +75° C įrenginys gali būti naudojamas lauko sąlygomis arba arti karščio šaltinio.

JetNet 3906G yra pramoninis PoE komutatorius, turintis 4-is Gigabit PoE portus, 1-ą Gigabit ir 1-ą Gigabit SFP portą. Šis komutatorius turi integruota "booster" technologiją, kuri leidžia maitinant komutatorių 12~36V gauti PoE portuose 48V (802.3af) arba 57V (802.3at) įtampą. Taip pat 9K Jumbo frame technologija įgalina perdavinėti didesnio dydžio failus su mažesniu paketų skaičiumi - tai labai aktualu eismo stebėjimo sistemose. Be to kompaktiškas, IP-31 apsaugos klasės, plieninis komutatoriaus korpusas leidžia jį diegti aplinkoje, kurioje temperatūra gali sviruoti nuo -40~75 temperatūrų diapazone.

Savybės:

  • Standartai: IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3u 100Base-FX; IEEE 802.3ab 1000Base-T; IEEE 802.3z Gigabit Ethernet Fiber; IEEE 802.3af; Power over Ethernet; IEEE 802.3at High Power PoE with 2-Event classification; IEEE 802.3x flow control and back pressure;
  • 6-prievadų Gigabit PoE komutatorius;
  • 4-prievadų IEEE 802.3af/ 802.3 at PSE (30/15,4 W);
  • 1 100Mbps/1000Mbps SFP šviesolaidinis išsiuntimo prievadas;
  • 1 1000Mbps RJ-45 išsiuntimo prievadas;
  • 110Watts PoE išėjimo galimybė;
  • įterptinis DC 48V šaltinis;
  • DC 12~36V įėjimas;
  • 9KB Jumbo palaikymas;
  • Mega Pixel IP stebėjimo tinklinis sprendimas;
  • vartotojo konfigūruojamas daugelio būsenų signalinis relinis išėjimas;
  • IP30 tvirtos konstrukcijos metalinis korpusas;
  • Darbo temperatūra: -40~75°C;

      Gabaritai: 144mm (H) x 55 mm (W) x 105mm (D).

JetNet 3906G gerai tinka panaudojimui tiek stacionariose, tiek ir mobiliose struktūrose.

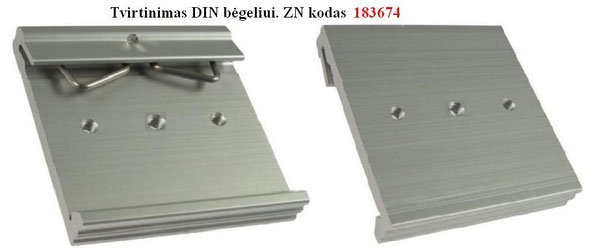

5.3.  19 colių įranga pramoniniams keitikliams montuoti.

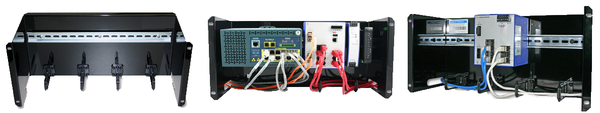

4.3.1.  19"/3U-300 įgilinta optinių keitiklių laikymo panelė.ZN Kodas 550787

Naudojamas pramoninių ODF,pramoninų optinių keitiklių,komutatorių montavimui 19" komutacinėse spintose.Turi reguliuojamo aukščio kabelių tvarkymo panelę.Esant reikalui,"L" tipo kampuočių pagalba DIN bėgelį galima resikelti į reikiamą aukštį.

Maksimalus įgilinimas-300mm.

5.3.2.  19"/2U Reguliuojamo gylio optinių keitiklių laikiklis.

5.3.3.  19"/4U Optinių keitiklių laikiklis su DIN.Įgilinta 172mm.

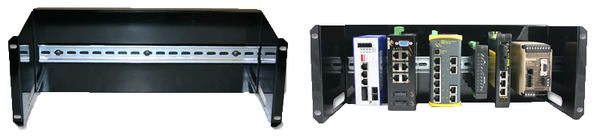

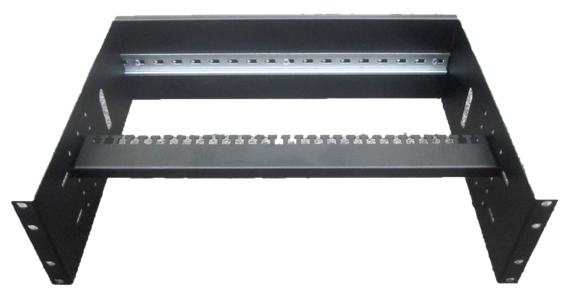

5.3.4.  19"/5U Optinių keitiklių laikiklis su DIN ir tvarkymo žiedais.Įgilinta 172mm.



5.4.Pramoniniai keitikliai optika - RS232/422/485.

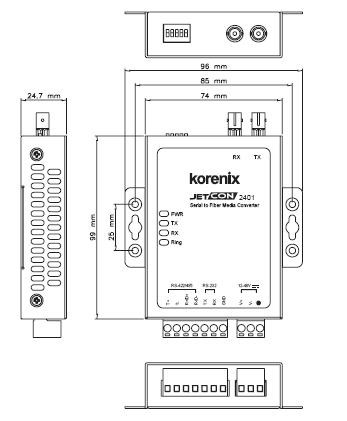

5.4.1.JetCon 2401.Pramoninis keitiklis iš RS-232/422/485 į optiką su ST jungtimi.ZN Kodas 185160

Aprašymas:

JetCon 2401 yra 1 porto RS232/422/485 nuoseklios sąsajos keitiklis į optinį tinklą. Užsakant galima pasirinkti optinio kabelio tipą vienmodį arba daugiamodį. JetCon 2401 automatiškai nustato duomenų perdavimo greitį nuo 300 iki 921,600bps. Nuoseklios sąsajos tipus galima pasirinkti perjungiat DIP jungiklius, perjungus kitą nuoseklios sąsajos tipa nereikia perkrauti įrenginio. Šis keitiklis yra idealus sprendimas aplinkoms kuriose yra didelis elektromagnetinis triukšmas, taip pat jis dirba prie didelio temperatūros diapazono nuo -20 iki 70 0C. Galima užsakyti modelį su praplėstu darbo temperatūros diapazonu nuo -40 iki 80 0C.

Pagrindinės funkcijos:

  -1 porto RS232/422/485 sąsajų keitiklis į optinį tinklą;

  -Lengvai pasirenkamos nuoseklios sąsajos tipai su DIP jungikliais;

  -Palaiko daugiamodį kabelį iki 5 km ir vienmodį iki 40 km;

  -Automatinis duomenų perdavimo greičio suradimas, pasirinkimas ir kryptis;

  -15KV ESD apsauga;

  -Dvigubas maitinimas AC 24V(12~32V)/ DC 24V(12~48V);

  -(-20~70)0C darbo temperatūros diapazonas ( JetCon 2401-mw/JetCon 2401-sw - 40~80 0C);

JetCon 2401 sprendimai Energetikoje.

Optika/RS232/422/485 keitikliai Korenix JETCON 2401 - nepamainomi įrenginiai energetikoje - perduoda RS232/422/485 duomenis per optines sąsajas, taip eliminuodami elektromagnetinius trukdžius arba galimus viršįtampius.

Privalumai:

-Galimybė perduoti RS232/422/485 duomenis ilgesniais atstumais bei ten, kur galimi elektromagnetiniai trukdžiai;

-Galimybė suderinti skirtingų gamintojų įrenginių darbą tarpusavyje - duomenys perduodami visiškai skaidriu būdu;

-Gali dirbti PTP režimu su kitų gamintojų įrenginiais, turinčiais optinę sąsają RS232/422/485 duomenims perduoti;

- Lengvai konfigūruojamas DIP perjungikliais, nereikia perkrauti įrenginio;

-Pramoninio tipo dizainas.

Optinės sąsajos eliminuoja elektromagnetinius trukdžius, ir tai dažniausiai būna lemiamas veiksnys pasirenkant duomenų perdavimo sprendimą energetikos objektams. Be to, derinant skirtingų gamintojų įrenginių darbą tarpusavyje, išvengiama galimų viršįtampių dėl skirtingos įrenginių architektūros.

JETCON 2401 optika>RS232/422/485 keitiklis konvertuoja RS232, RS422 arba RS485 (galima pasirinkti) sąsajų signalus į optines sąsajas, automatiškai parinkdamas perduodamą greitį ir kryptį. Aukštą patikimumą ir skaidrumą perduodant duomenis užtikrina loginės matricos technologija (nenaudojant standartinio mikroprocesorinio sprendimo).

Modelis su daugiamode optine sąsaja gali prailginti standartinę RS232/422/485 sąsają iki 5km (JETCON2401-M), o su vienamode - iki 40km (JETCON2401-S).

Kad garantuotų nenutrūkstamą duomenų perdavimą pavojingose patalpose, JETCON2401 pritaikytas darbui temperatūrų diapazone nuo -20° iki 70°C, o maitinimas gali būti tiek 12÷48VDC, tiek ir 18÷32VAC. Greitesniam ir patogesniam instaliavimui yra numatytas montavimas ant DIN bėgelio.

JetCon2401
JetCon2401.pdf
Adobe Acrobat Document 344.4 KB

5.4.2.Korenix JetPort 5201.Pramoninis 1-os RS-232 nuoseklios sąsajos įrenginio serveris.ZN Kodas 185157

Aprašymas:

JetPort 5201 yra vienos RS232 į Ethernet sąsajos serveris. Nuoseklios sąsajos greitis gali būti iki 460.8 kbs. Nuosekli sąsaja bendrauti su Ethernet technologija gali būti nustatyta, kaip Virtual Com, Serial tunelis, TCP serveris, TCP klientas ar UDP. JetPort 5201 įrenginys palaiko iki 5 lygiagrečių prisijungimu dirbant Virtual com, TCP serverio ir TCP kliento režimuose.
JetPort įrenginiams skirta programinė įranga JetCommander yra labia paprasta, su ja 100 įrengynių konfigūruoti taip pat paprasta kaip ir 1. JetPort įrenginys gali būti konfigūruojamas per JetCommander, Web ir Telnet sąsajas.

Pagrindinės funkcijos:

• Kompaktiškas RS-232 - Ethernet sprendimas;
• Didelis nuoseklios sąsajos greitis iki 460.8 bps
• JetPort Commander, Windows įrankiai automatiškam įrenginio suradimui tinkle, kelių įrengynių konfigūravimas toje pačioje programinėje įrangoje;
• Įvairūs darbo režimai: Virtual Com, Serial tunelis, TCP serveris, TCP klientas, UDP
• Palaiko iki 5 prisijungimų prie įrenginio;
• Konfigūracija per Windows, Web ir Telnet
• Įvykių pranešima el. Paštu, SNMP trap ir Syslog
• Virtual Com tvarkyklės Windows NT/2000/XP/2003/Vista/7

Savybės:


Tinklas
Ethernet sąsaja: RJ-45, 10/100 TX
Protokolai: IP, TCP. ICMP. DHCP. BootP. ARP/RARP. Telnet, SNMP, HTTP, SNTP, SMTP
Tinklo sąsajos apsauga: 1,5KV magnetinės izoliacijos apsauga
Sąsajos
Portų skaičius: 1 x RJ45, 1 x RS232
Nuoseklios sąsajos
Nuosekli sąsaja: RS232, Male DB9
Nuoseklios sąsajos greitis: nuo 110 bps iki 460,8 Kbps
Nuoseklios sąsajos apsauga: 15KV ESD
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
Funkcijos
Konfigūracija: JetPort Commander, HTTP, Telnet
Serverio darbo režimai: Virtual COM, TCP serveris, TCP klientas, TCP tunelis ir UDP
IP prieigos lentelė: 16 IP adresų galinčių prieiti prie įrenginio
El. pašto žinutės: Automatiškai siunčiamos nustatytiems įvykiams pranešti
Maitinimas
Maitinimas: DC jungtis: 9-30 VDC
Maitinimo apsauga: 1 KV Burst (EFT), EN61000-4-4; 0,5 KV Surge, EN61000-4-5
Mechaniniai parametrai
Matmenys: 78,5 mm (W) x 79,6mm (D) x 29,2 mm (H)
Aplinka
Darbo temperatūra: 0~60 °C
Sandeliavimo temperatūra: -40~ 80 °C
Sertifikatai
Garantija: 5 metai

4.4.3.JetPort 5601.Pramoninis 1-os RS-232/422/485 nuoseklios sąsajos įrenginio serveris, 2 rezervuotos Ethernet sąsajos.

Aprašymas:

JetPort 5601 yra vienos RS232/422/485 į Ethernet sąsajos serveris. Nuoseklios sąsajos greitis gali būti iki 460.8 kbs. Šiame įrenginyje yra integruoti du Ethernet portai, tam atvejui, kad vienam portui nustojus dirbti ryšys būtų atstatomas per kita per mažiau nei 200 ms. JetPort įrenginys gali būti konfigūruojamas per JetPort Commander program, HTTPS, SSH..JetPort 5601 įrenginys palaiko iki 5 lygiagrečių prisijungimu dirbant Virtual com, TCP serverio ir TCP kliento režimuose.

Pagrindinės funkcijos:

• Du Ethernet portai, greitam ryšio atstatymui;
• Vienas programiškai pasirenkamos sąsajos portas RS232/422/485
• Didelis nuoseklios sąsajos greitis iki 460.8 bps
• Saugus valdymas per HTTPS ir SSH
• Dvigubas maitinimas 12-48 VDC gnybtų blokas ir 9-30 VDC maitinimo adapteris;
• JetPort Commander, Windows įrankiai automatiškam įrenginio suradimui tinkle, kelių įrengynių konfigūravimas toje pačioje programinėje įrangoje;
• Įvairūs darbo režimai: Virtual Com, Serial tunelis, TCP serveris, TCP klientas, UDP
• Palaiko iki 5 prisijungimų prie įrenginio;
• Konfigūracija per Windows, Web ir Telnet
• Įvykių pranešima el. Paštu, SNMP trap ir Syslog
• Virtual Com tvarkyklės Windows NT/2000/XP/2003/Vista/7

Savybės:


Tinklas
Ethernet sąsaja: 2 x 10/100 BaseTX
Protokolai: IP, TCP. ICMP. DHCP. BootP. ARP/RARP. Telnet, SNMP, HTTP, SNTP, SMTP
Tinklo sąsajos apsauga: 1,5KV magnetinės izoliacijos apsauga
Sąsajos
Portų skaičius: 2 x RJ45, 1 x RS232/422/485
Nuoseklios sąsajos
Nuosekli sąsaja: RS232/422, 2/4 laidų RS485
Nuoseklios sąsajos greitis: nuo 110 bps iki 460,8 Kbps
Nuoseklios sąsajos apsauga: 15KV ESD
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422: TX+, TX-, RX+, RX-, GND
RS-485 (2 laidų): Data+, Data-, GND
RS-485 (4 laidų): TX-, TX+, RX+, RX-, GND
Funkcijos
Konfigūracija: JetPort Commander, HTTP, Telnet
Serverio darbo režimai: Virtual COM, TCP serveris, TCP klientas, TCP tunelis ir UDP
IP prieigos lentelė: 16 IP adresų galinčių prieiti prie įrenginio
El. pašto žinutės: Automatiškai siunčiamos nustatytiems įvykiams pranešti
Maitinimas

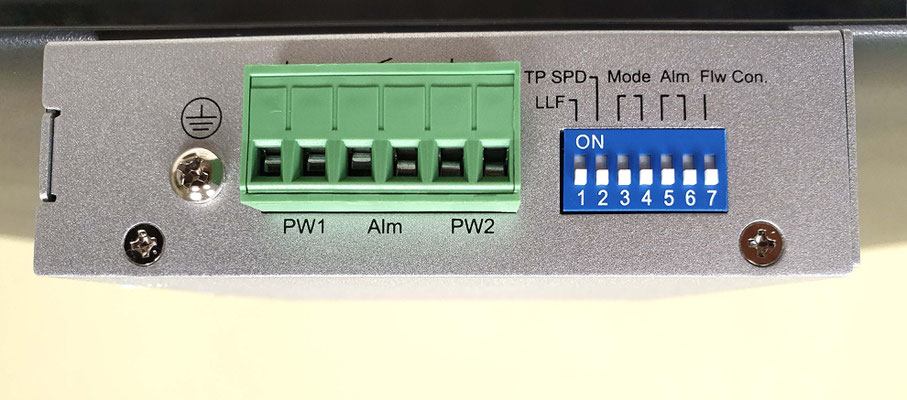

Maitinimas: PWR1: 12~48VDC gnybtų blokas; PWR2: 9~30VDC maitinimo kištukas su maitinimo šaltiniu
Maitinimo apsauga: 1 KV Burst (EFT), EN61000-4-4; 0,5 KV Surge, EN61000-4-5
Mechaniniai parametrai
Matmenys: 96,1 mm (P) x 99 mm (I) x 29,6 mm (A)
Aplinka
Darbo temperatūra: -10~70 °C
Sandeliavimo temperatūra: -40~ 80 °C
Sertifikatai
Garantija: 5 metai

5.4.4.JetPort 5601f.Pramoninis 1-os RS-232/422/485 nuoseklios sąsajos įrenginio serveris į optiką.

Aprašymas:

JetPort 5601f yra vienos RS232/422/485 į optika sąsajos serveris. Nuoseklios sąsajos greitis gali būti iki 460.8 kbs. Optikos tipą galima pasrinkti multimode portą su SC jungtimis, perduodamos informacijos atstumas iki 2 KM arba single-mode su SC jungtimis perdavimo atstumas iki 30KM. Š iame įrenginyje yra integruoti du Ethernet portai, tam atvejui, kad vienam portui nustojus dirbti ryšys būtų atstatomas per kita per mažiau nei 200 ms. JetPort įrenginys gali būti konfigūruojamas per JetPort Commander program, HTTPS, SSH. JetPort 5601 įrenginys palaiko iki 5 lygiagrečių prisijungimu dirbant Virtual com, TCP serverio ir TCP kliento režimuose.

Pagrindinės funkcijos:

• Vienos sąsajos RS-232/422/485 - Optika sprendimas;
• Vienas single-mode arba vienas multi-mode potas, maksimalus atstumas 30 KM arba 2KM
• Maksimalus nuoseklios sąsajos greitis 460,8 kbps
• Valdymas per HTTPS ir SSH
• Dvygubas maitinimas 12-48 VDC gnybtų blokas arba 9 - 30 VDC maitinimo adapteris;;
• Konfigūravimas per JetPort Commander
• Įvairios nuoseklios sąsjos būsenos: Virtual COM, Serial Tunnel, TCP serveris, TCP klientas, UDP
• Iki 5 lygiagrečių nuoseklios sąsajos prisijungimu
• Įvykių pranešimai per syslog, el. Paštą, SNMP trap.

Savybės:


Tinklas
Ethernet sąsaja: 100BaseFX
Protokolai: IP, TCP. ICMP. DHCP. BootP. ARP/RARP. Telnet, SNMP, HTTP, SNTP, SMTP
Jungtis: 100BaseFX: Duplex SC
Optiniai kabeliai: Daugiamodis: 50/125um arba 62.5/125um, max. atstumas 2KM; Vienmodis kabelis: 8/125um, 9/125um arba 10/125 um, max. atstumas 30KM
Optinis siųstuvas (Daugiamodis): max. atstumas 2 KM, bangos-ilgis: 1310 nm, min Tx galia: -19dBm, max Tx galia\
Optinis siųstuvas (Vienmodis): max atstumas 30 Km, bangos ilgis 1310 nm, max Tx galia: - 8dBm, min Tx galia -15dBm, Min Rx jautrumas: -34 dBm
Nuoseklios sąsajos
Nuosekli sąsaja: 1 x RS-232, RS422, 2/4-laidų RS485
Nuoseklios sąsajos greitis: nuo 110 bps iki 460,8 Kbps
Nuoseklios sąsajos apsauga: 15KV ESD
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD
RS-422: TX+, TX-, RX+, RX-, GND
RS-485 (2 laidų): Data+, Data-, GND
RS-485 (4 laidų): TX-, TX+, RX+, RX-, GND
Funkcijos
Konfigūracija: JetPort Commander, HTTPS, SSH
Serverio darbo režimai: Virtual COM, TCP serveris, TCP klientas, TCP tunelis ir UDP
IP prieigos lentelė: 16 IP adresų galinčių prieiti prie įrenginio
El. pašto žinutės: Automatiškai siunčiamos nustatytiems įvykiams pranešti
Maitinimas
Maitinimas: PWR1: 12~48VDC gnybtų blokas; PWR2: 9~30VDC maitinimo kištukas su maitinimo šaltiniu
Maitinimo apsauga: 1 KV Burst (EFT), EN61000-4-4; 0,5 KV Surge, EN61000-4-5
Mechaniniai parametrai
Matmenys: 96.1mm(P) x 99mm(I) x 29.6mm(A)
Aplinka
Darbo temperatūra: -10~70 °C
Sandeliavimo temperatūra: -40 ~ 85 °C
Sertifikatai
Garantija: 5 metai

4.5.Korenix pramoniniai maitinimo šaltiniai.

5.5.1. Maitinimo šaltinis  Korenix MDR-20-24.

Specifikacija:

Įėjimo įtampa:85-264VAC arba 120-370VDC;

Išėjimo: 24VDC/1A;

Galingumas-24W;

Darbo temperatūra:-20-70 c;

Vėdinimas-laisvas oro judėjimas;

Instaliuojamas ant DIN rail TS-35/7.5 arba 15;

LED indikacija-įjungus maitinimą.

Korenix MDR-20-24 techninė specifikacija.
MDR 20 24.pdf
Adobe Acrobat Document 51.9 KB

5.5.2 Maitinimo šaltinis  Korenix MDR-40-24.

Specifikacija:

Įėjimo įtampa:85-264VAC arba 120-370VDC;

Išėjimo: 24VDC/1,7A;

Darbo temperatūra:-20-70 c;

Vėdinimas-laisvas oro judėjimas;

Instaliuojamas ant DIN rail TS-35/7.5 arba 15;

LED indikacija-įjungus maitinimą.





Korenix MDR-40-24 techninė specifikacija.
MDR 40 24.pdf
Adobe Acrobat Document 361.3 KB

5.5.3. Maitinimo šaltinis  Korenix MDR-100-24.

Specifikacija:

Įėjimo įtampa:85-264VAC arba 120-370VDC;

Išėjimo: 24VDC/4A;

Darbo temperatūra:-20-70 c;

Vėdinimas-laisvas oro judėjimas;

Instaliuojamas ant DIN rail TS-35/7.5 arba 15;

LED indikacija-įjungus maitinimą.



Korenix MDR-100-24 techninė specifikacija.
MDR 100 24.pdf
Adobe Acrobat Document 395.0 KB
Korenix kainininkas 2015m.
2015_Korenix ZN S1.pdf
Adobe Acrobat Document 85.6 KB

Kokybės sertifikatai:
