9.PRAMONINIAI KEITIKLIAI PLANET.

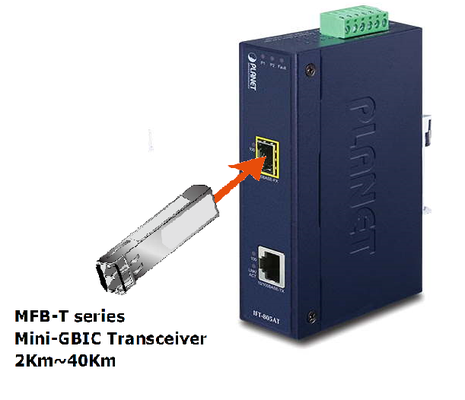

Industrinis (pramoninis) optinis keitiklis PlanetIFT-805AT 10/100 IMC,SFP,(-40~75°C)

„PLANET 10/100Base-TX to 100Base-FX Industrial Media Converter IFT-80xT“ serija prailgina ryšio atstumą ir stabiliai veikia per optinę skaidulą.Atstumas naudojant IFT-802T gali būti iki 2 km, o IFT-iki 15 km. -802TS15 arba iki 20 km su IFT-805AT (priklausomai nuo SFP modulio). IFT-80xT serija yra specialiai aprūpinta patvariais komponentais ir tvirtu korpusu, kad patikimai veiktų atšiauriomis ir sudėtingomis klimato sąlygomis. Pramoninio lygio optinis keitiklis užtikrina aukštą atsparumą elektromagnetiniams trikdžiams ir stipriems elektros šuoliams.Gali veikti esant temperatūrai nuo -40 iki 75 laipsnių C leidžia IFT -80xT seriją patalpinti beveik bet kokioje sudėtingoje aplinkoje.

Specifikacija.

Maksimalus perdavimo atstumas: 20 km,(priklauso nuo SFP modulio).

Turi vienas RJ45 prievadą ir vieną lizdą SFP prievadui.

Standartai: IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/100BASE-FX, IEEE 802.3x Flow Control.

Palaiko Auto MDI/MDI-X.

Maitinimo įtampų diapazonas ne mažesnis kaip 12–48 VDC.

Turi apsaugą nuo elektrostatinės iškrovos:6 kVDC.

Darbo temperatūrų diapazonas ne mažesnis kaip –40 °C iki +75°C.

Apsaugos nuo išorės poveikio klasė:IP30.

Tvirtinamas ant DIN-35 bėgelio.

Galima komplektuoti su:SFP moduliais skirtais informaciją perduoti vienamodžiu optiniu kabeliu 100 Mbps greičiui ir 20 km atstumui,per vieną skaidulą. Prievadas LC. Darbo temperatūrų diapazonas:–40 °C iki +75°C.

1.SFP modulis A PlanetMFB-TFA20 SFP100B,Tx1310nm/Rx1550nm,SM,20km.-40~75 C

Prekės kodas: 580863

2.SFP modulis B Planet MFB-TFB20 SFP100B,Tx1550nm/Rx1310nm,SM,20km,(-40~75°C)

Prekės kodas: 580864

Gautas komplektas suderinamas darbui su industrinio tinklo komutatoriaus su PoE komplektu, aprašytu ČIA:

Industrinis (pramoninis) tinklo komutatorius Planet ISW-514PTF 10/100 su 4PoE+,(-40~75°C)

Prekės kodas: 580862.

Papildoma informacija:

1.Specifikacija (Datasheet)

2.Vartotojo instrukcija(User’s Manual)

3.EC Deklaracija (EC Declaration)

4.Pritaikymas (Applications)

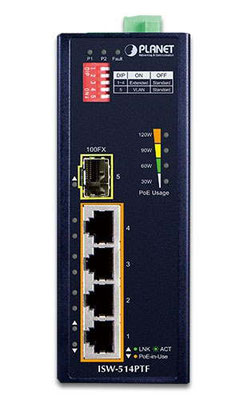

Industrinis (pramoninis) tinklo komutatorius Planet ISW-514PTF 10/100 su 4PoE+,(-40~75°C)

Industrinis 4-portų 10/100TX 802.3at PoE+ plus 1-Port 100FX Ethernet tinklo komutatorius.

Turi keturis RJ45 su PoE (angl. Power over Ethernet) prievadai ir vienas lizdas SFP prievadui.

Palaikomi standartai: IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/100BASE-FX, IEEE 802.3z 1000-BASE-X, IEEE 802.3x Flow Control (Full-Duplex), IEEE 802.3af PoE, IEEE 802.3at PoE Plus.

Palaiko Auto MDI/MDI-X.

PoE galia vienam prievadui: 15W (kai maitinimo įtampa 12 VDC).

Bendras PoE biudžetas:60 W (kai maitinimo įtampa 12 VDC) ir 90 W (kai maitinimo įtampa 24 VDC).

PoE paskirstymas pagal kontaktus: 1/2(+), 3/6(-).

Yra relinis kontaktas maitinimo gedimui indikuoti.

Maitinimo įtampų diapazonas s kaip 12 VDC–48 VDC.

Turi apsaugą nuo elektrostatinės iškrovos 5 kVDC.

Darbo temperatūrų diapazonas ne mažesnis kaip – 40 °C iki +75 °C.

Apsaugos nuo išorės poveikio klasė:IP40.Tvirtinamas ant DIN bėgelio.

Galima komplektuoti su:SFP moduliais skirtais informaciją perduoti vienamodžiu optiniu kabeliu 100 Mbps greičiui ir 20 km atstumui,per vieną skaidulą. Prievadas LC. Darbo temperatūrų diapazonas:

–40 °C iki +75°C.

1.SFP modulis A PlanetMFB-TFA20 SFP100B,Tx1310nm/Rx1550nm,SM,20km.-40~75 C

Prekės kodas: 580863

2.SFP modulis B Planet MFB-TFB20 SFP100B,Tx1550nm/Rx1310nm,SM,20km,(-40~75°C)

Prekės kodas: 580864

Gautas komplektas suderinamas darbui su industrinio tinklo komutatoriaus su PoE komplektu, aprašytu ČIA:

Industrinis (pramoninis) optinis keitiklis PlanetIFT-805AT 10/100 IMC,SFP,(-40~75°C)

Prekės kodas: 580861

Pritaikymas.

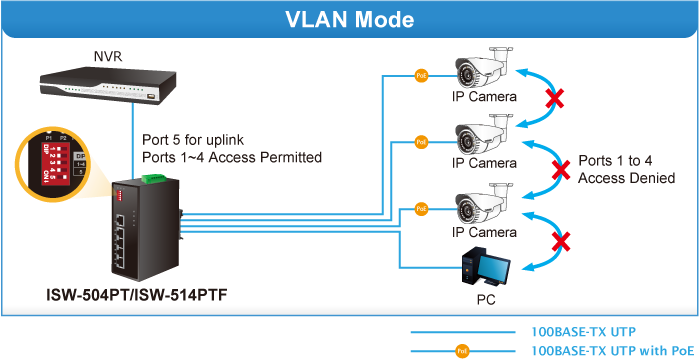

Puikus IP apsaugos kamerų su PoE ir NVR sistemos integracijos sprendimas.

ISW-514PTF turi keturis 10/100BASE-TX 802.3at PoE+ prievadus, kurie vienu metu gali suteikti pakankamai PoE galios 4 PoE IP kameroms. Be to, su 100BASE-FX sąsajomis ISW-514PTF gali prisijungti prie pagrindinio optinio keitiklio ir siųsti vaizdo srautus į NVR ir stebėjimo centrą. Dėl didelio našumo komutatorių architektūros ISW-514PTF palengvina įrašytų vaizdo failų iš 4 PoE+ IP kamerų išsaugojimą NVR sistemose. Be to, NVR sistemas galima valdyti ir stebėti tiek vietiniame LAN, tiek nuotolinėje svetainėje internetu. ISW-514PTF neabejotinai suteikia idealią saugią stebėjimo sistemą už mažesnę bendrą kainą.

Pramoninės klasės „PoE+“ komutatorius gali būti naudojamas pastatų automatizavimui ir saugumui.

Tinka pastatams, kuriuose griežtai laikomasi saugumo, ISW-514PTF su keturiomis „Fast Ethernet 802.3at PoE+“, linijinėmis maitinimo sąsajomis, gali lengvai sukurti maitinimą, galintį centralizuotai valdyti IP telefono sistemą, IP stebėjimo sistemą ir belaidę AP grupę atšiaurioje pramonės aplinkoje. Pavyzdžiui, 4 PoE IP kameros arba „PoE“ belaidės prieigos taškai gali būti lengvai sumontuoti stebėjimo reikmėms arba gali būti sukurta belaidžio tarptinklinio ryšio aplinka pramoninėje zonoje. Be maitinimo lizdo apribojimų, ISW-514PTF leidžia lengviau ir efektyviau įdiegti IP kameras ar belaidžius prieigos taškus.

Papildoma informacija.

1.Specifikacija (Data scheet).

2.Vartotojo instrukcija (User’s Manual)
