PAPILDOMOS MEDŽIAGOS DIEGIANT OPTINIO RYŠIO SISTEMAS.

(Fiber optic installation products.)

Tiesiant šviesolaidines linijas naudojama markiravimo medžiagos,sandarikliai,tvirtinimo elementai,atšakojimo dėžutės,instaliaciniai kanalai,plastikiniai vamzdžiai,valymo priemonės,signalinis laidas,signalinė juosta ir daugelis kitų medžiagų.

  Tiesiant šviesolaidinio kabelio elektroninių ryšių liniją, be šviesolaidinio kabelio ir apsauginių vamzdžių, naudojamos šios dalys ir statybos produktai, kurių techniniai parametrai turi atitikti konkrečių statinio projektų specifikacijas ar normatyvinius statybos techninius dokumentus:

  -šviesolaidinio kabelio jungimo movos (tiesioginės, atsišakojimo);

  -šviesolaidinės kabelinės ryšio linijos įrenginiai;

  -vienos jungties jungiamasis šviesolaidis;

  -dviejų jungčių jungiamasis šviesolaidis;

  -šviesolaidžių jungties pagrindas;

  -HDPE movos;

  -dėžės šviesolaidinio kabelio sujungimo movoms ir šviesolaidinio kabelio atsargoms patalpinti;

  -gelžbetoniniai stulpeliai su kontroliniu matavimo punktu;

  -technologiniai, įspėjamieji ir nurodomieji šviesolaidinio kabelio elektroninių ryšių linijos trasą žymintys ženklai;

  -zondai šviesolaidinio kabelio movų ir atsargų vietai nustatyti;

  -signalinis laidas šviesolaidinio kabelio trasai nustatyti ir apsaugoti;

  -įspėjamoji juosta šviesolaidinio kabelio apsaugai.

Atšakojant  ar susumuojant kelis optinius kabelius atšakojimo/susumavimo taške yra statomos reikiamo dydžio plastikinės dėžutės.

1.Plastikinė dėžutė 80x80x40.ZN kodas 172519

Plastikinė dėžutė pilkos spalvos.Gabaritai:80x80x40mm.Turi 6 nupjaunamus sandariklius.

Sandarumo klasė IP44.



2.Plastikinė dėžutė 100x100x50.ZN kodas 172508

Plastikinė dėžutė pilkos spalvos.Gabaritai:100x100x50mm.Turi 6 nupjaunamus sandariklius.

Sandarumo klasė IP55.

Plastikinė dėžutė pilkos spalvos.Gabaritai:80x80x40mm.Turi 6 nupjaunamus sandariklius.

Sandarumo klasė IP44.



3.Plastikinė dėžutė 100x100x50 IP56.ZN kodas 172509

Plastikinė dėžutė pilkos spalvos.

Gabaritai:100x100x50mm.Sandarumo klasė IP56.

4.Plastikinė dėžutė 150x110x70.ZN kodas 172512



Plastikinė dėžutė pilkos spalvos.

Gabaritai:150x110x70mm.Sandarumo klasė IP56.

5.Plastikinė dėžutė 150x110x70 IP56.ZN kodas 172511

Plastikinė dėžutė pilkos spalvos.Gabaritai:150x110x70mm.Turi 10 nupjaunamų sandariklių.

Sandarumo klasė IP56.

6.PLastikinė dėžutė 175x110x75.ZN kodas 172514

Plastikinė dėžutė pilkos spalvos su 10 guminių sandariklių.

Gabaritai:175x110x75mm.

 Sandarumo klasė:

  -IP54,naudojant esamus guminius sandariklius;

  -IP65,guminius sandariklius pakeičiant PG21 sandarikliais.

7.Žele valymo skystis D' Gel.   ZN kodas 550582

Šiam produktui pirmumą teikia telekomunikacijų specialistai.

D'Gel pašalina nuo kabelių apsauginį žele sluoksnį,riebalus,naftos produktus,dervas,silikoną

Užsidegimo temperatųra temperatūra viršija 140 ° F (60 ° C)

Neturi chloro junginių.

Pagamintas izopropilo alkoholio pagrindu (IPA).

Kruopščiai patikrintas produktas ,tinkantis optinių  kabelių skaidulų, komponentų,metalo junginių ir įvairių plastmasių valymui.

Kiekis -1 Galonas,3,78Ltr.

8.Signalinis laidas šviesolaidinio kabelio trasai nustatyti ir apsaugoti.SL 1x1,5MM2.

ZN kodas 580191

Tiesiant šviesolaidinio kabelio elektroninių ryšių liniją, be šviesolaidinio kabelio ir apsauginių vamzdžių naudojamas ir signalinis laidas SL 1x5 mm2 šviesolaidinio kabelio trasai nustatyti ir apsaugoti,kuris klojamas virš visos šviesolaidinės trasos.

 Signalinio kabelio galai užbaigiami plstikinėmis dėžutėmis,pavyzdžiui;

Plastikinė dėžutė pilkos spalvos.

Gabaritai:100x100x50mm.Sandarumo klasė IP56.

Į dėžutę įvedamas įžeminimo bei signaliniai laidai ir kiekvienam pastatomas atskiras prisijungimo gnybtas matavimams atlikti.

9.Įspėjamoji juosta šviesolaidinio kabelio apsaugai.ZN kodas 560704

   Tai 42mm pločio polietileninė juosta su užrašu:

ŠVIESOLAIDINIS KABELIS.NEKASINĖTI!!!PAVOJINGA GYVYBEI!!!

Išfasavimas po 500m.

10.Lanksieji gofruoti vamzdžiai.

Dažniausiai lankstieji gofruoti vamzdžiai gaminami iš plastikinių medžiagų (polietileno, polivinilchlorido). Bet yra ir metalinių gofrų. Jie nepakeičiami, norint apsaugoti laidus nuo graužikų ūkiniuose pastatuose kaimo vietovėse, arba nuo tyčinių ir stiprių mechaninių pažeidimų viešose vietose.

   Lankstieji gofruoti vamzdžiai (gofros) yra patogios laidų tiesimo priemonės po tinku, po žeme, užliejamame ir presuojamame betone, tuščiavidurių sienų ertmėje.

   Gofrų lankstumas leidžia bet kuriame taške pakeisti klojimo kryptį, nesunkiai lenkti kampus ir daryti išlinkimus, tiksliai pakartojant patalpos konfigūraciją.

10.1.Metalinė gofra (rankovė).

Metalinė gofra arba dar vadinama metalinė rankovė,naudojama dažniausiai įvedant optinius kabelius į pastatą per namo pamatą,kad apsaugoti optinį kabelį nuo pilkųjų graužikų.



      Dažniausiai naudojamos šių diametrų:

  -Metalinė gofra D11-(vidinis diametras 11mm/išorinis-14mm) diametras.ZN kodas 240376

  -Metalinė gofra D14-(vidinis diametras 14mm/išorinis-18mm) diametras.ZN kodas 240377

  -Metalinė gofra D16-(vidinis diametras 16mm/išorinis-20mm) diametras.ZN kodas 240381

  -Metalinė gofra D18-(vidinis diametras 18mm/išorinis-22mm) diametras.ZN kodas 240378

  -Metalinė gofra D21-(vidinis diametras 21mm/išorinis-25mm) diametras.ZN kodas 240379

10.2.Plastikinė lanksti gofra mėlyna. ZN kodas 213204

Lankstus gofruotas vamzdis pagamintas iš aukšto tankio polietileno (HDPE-High-density polyethylene),,kurio tankis yra 940 - 970 kg/m3 .Suteikia galimybę pakeisti jungiamuosius kabelius neardant konstrukcijų. (Degumo klasė E pagal DIN EN 13501-1). Tiekiamas ritėmis po 50m.

Specifikacija:

  -Spalva mėlyna;

  -Ilgis 50m;

  -Vidinis diametras 20mm,išorinis-25mm.

10.3.Plastikinė lanksti gofra raudona. ZN kodas 213203

Lankstus gofruotas vamzdis pagamintas iš aukšto tankio polietileno  (HDPE-High-density polyethylene). Suteikia galimybę pakeisti jungiamuosius kabelius neardant konstrukcijų. (Degumo klasė E pagal DIN EN 13501-1). Tiekiamas ritėmis po 50m.

Specifikacija:

  -Spalva raudona;

  -Ilgis 50m;

  -Vidinis diametras 20mm,išorinis-25mm.



10.4.Dviejų dalių gofra.

Tai idealus variantas instaliuojant kompiuterinius,šviesolaidinius ir elektros tinklus,kai reikia papildomai pravesti naują ar uždirbtą juntimis kabelį.Yra juoda,pilka ir įvairių diametrų nuo 13,5mm iki 79,8mm.

Panaudojimą stabdo gana aukšta gofros kaina.

11.Optinių adapterių tvirtinimo varžtai.

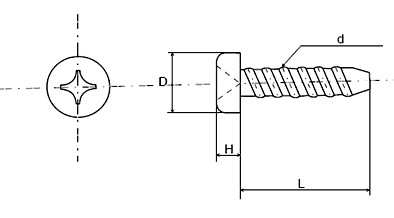

Optinių adapterių tvirtinimui prie ODF panelės naudojami DIN7981C2,2x6,5mm cinkuoti savisriegiai.

ZN Kodas 485822.

Jais susitvirtina adapteris ir nejuda optinės panelės kiaurymėje.

Diametras: 2 mm
Ilgis: 6 mm
d: 3,8 ± 0,3 mm
H: 1,3 ± 0,15 mm
L: 6 ± 0,5 mm
D: M2

12. Adapterių pora iš 19 colių į 21 colį .

      Rack Adapter, 19" to 21", 1U

Kartais 19 colių optinio paskirstymo bloką ODF-ą tenka sukti į 21 colio rėmą.Tokiu atveju yra naudojama adapterių pora,kuriuos prisukus prie 19 colių įrenginio jį jau galime sukti į 21 colio standarto rėmą.

Plačiausiai naudojami yra:

  -Adapteris iš 19" į 21" 1U-ZN kodas 580003;

  -Adapteris iš 19" į 21" 2U-ZN kodas 580008.

Komplektą sudaro:

  -Adapterių pora 1U arba 2U;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.

13.Klijai atšakojimui ir movų sandarinimui KL-SSLV-25X3(B200) RAYCHEM.ZN Kodas 485843



Gamintojas:RAYCHEM.

Gamintojo kodas:CC7399-000

Diametras:5,5-3,5.

Ilgis:78mm

14.Nitto 12FB Savaiminio susiklijavimo juosta.(Self fusing tape).ZN kodas 485840

Nitto 12FB yra hermetizavimo juosta.

Apvyniojus ir apspaudus jinai labai greitai suslieja į vientisą medžiagą ir sukuria barjerą vandeniui patekti į vidų.Tinka naudoti ir vidaus ir lauko sąlygomis.

Pritaikymas:

-Vamzdžių  ar kabelių susidūrimo vietų  hermetizavimui;

 -Elektrinių gnybtų hermetizavimui;

 -Pažeisto kabelio apvalkalo remontui;

 -Labai tinka kaip papildomas užpildas hermetizuojančioms susitraukiančioms movoms.

Stecifikacija:

  -Medžiaga-sintetinė guma;

  -Matmenys:3mmx38mmx1,5m;

  -Minkštas ir lipnus glaistas;

  -Elastingas ir labai atsparus tempimui.Iki nutrūkimo gali išsitempti > 3000 %;

  -Pramušimo įtampa:17 kV/mm;

  -Tempiamasis sipris (atsparumas nutrūkimui):0.01 N/mm².

Nitto 12FB aprašymas anglų kalba.
Nitto 12FB.pdf
Adobe Acrobat Document 172.3 KB
Nitto 12FB aprašymas rusų kalba.
12FB_RUSSIAN.pdf
Adobe Acrobat Document 123.4 KB

1.5.Nitto 57GO Savaiminio sukibimo silikoninė juosta.ZN kodas  485870

Nitto 57 GO tipo juostos yra skirtos mechaninei ir korozinei apsaugai 5vairių netaisyklingos formos  objektų,kurie gali būti panardinti po vandeniu ar užkasti po žeme.

  Ši medžiaga leidžia pakeisti tradicinį izoliacijos tipą,kuris susideda iš:

  -užliejamo sluoksnio;

  -petrolatuminės juostos;

  -apsauginės juostos.

  -plotis:150mm;

  -storis:3mm;

  -ilgis:10m.

Savybės:

-didelis atsparumas vandeniui;

-labai geras sukibimas su nelygiais arba netaisyklingos formos paviršiais;

-apsauga nuo korozijos;

-lengvai pjaustomas,kas leidžia paruošti reikiamos formos gabalą.

    Nitto 57 GO serijos juostos, turi lankstų pagrindą ir storą savaime susilydantį sluoksnį,kas jai suteikia puikų atsparumą vandeniui / sandarumas net netaisyklingos formos daiktams.Turi labai gerą sukibimą su plieno, plastiko ir kitais paviršiais.

  Modifikuotas petrolatumąs, esantis savaime susilydančiame sluoksnyje,yra apsauga nuo korozijos.

PE sluoksnis leidžia lengvai raižyti reikiamas formas, kas leidžia žymiai greičiau ir lengviau medžiagą užfiksuoti reikiamoje vietoje ir užtikrinti geresnį hermetizavimą.

  Panaudojimas.

Nitto 57 GO juosta yra naudojama įvairių tipų vamzdžių apsaugai nuo korozijos ir hermetizavimui.

Gali būti naudojama Nitto Tele-Cold-Seal  įvairių tipų telekomunikacinių kabelių siūlių hermetizavimui.

Nitto 57 GO aprašymas anglų kalba.
NITTO57GO.pdf
Adobe Acrobat Document 170.3 KB
Nitto 57 GO aprašymas rusų kalba.
23_57GO_RU.pdf
Adobe Acrobat Document 109.7 KB

1.6.NAS1 Savaiminio sukibimo silikoninė juosta.(Self agglomerating silicon tape).ZN kodas 485833

  Apvyniojus ir apspaudus jinai labai greitai suslieja į vientisą medžiagą ir sukuria barjerą vandeniui patekti į vidų.Tinka naudoti ir vidaus ir lauko sąlygomis.

Pritaikymas:

-Vamzdžių  ar kabelių susidūrimo vietų  hermetizavimui;

 -Elektrinių gnybtų hermetizavimui;

 -Pažeisto kabelio apvalkalo remontui;

 -Anteninių jungčių hermetizavimui;

 -Labai tinka kaip papildomas užpildas hermetizuojančioms susitraukiančioms movoms.

Specifikacija:

 -Temeratūrinis diapazonas: -50+150С;

 -Atspari UV;

 -Kietumas 60/65 Sutvirtinimas A (ASTM D 2240);

 -Tempimo stiprumas:45 Kg/cm2 (ASTM D 412);

 -Pailgėjimas:350% (ASTM D 412);

 -Lankstumo praradimos taškas:-50C (ASTM D 2137);

 -Dieelektrinis stipris (pramušimo): 2700V/0.1mm (ASM D149);

 -Svoris: 25g.

Kodas 61 2101 2501 NAS1  2x0,5=1m. Pakuotė-10 vnt.
