OPTINIŲ JUNGČIŲ APSAUGA

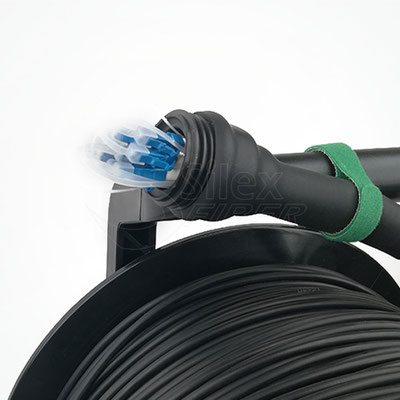

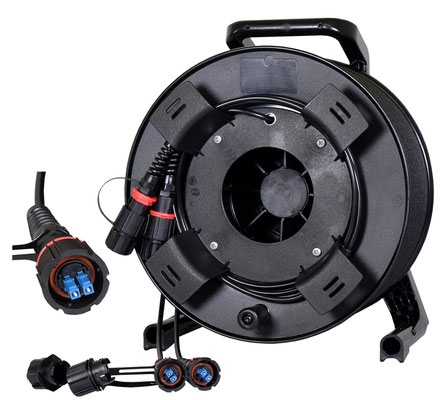

Naudojant jungiamuosius šviesolaidinius kabelius ritėse ,juos išvyniojant ir suvyniojant aktuali problema tampa šviesolaidinių kabelio jungčių apsauga.

1.Šviesolaidinių junčių SC ir LC apsauginai dangteliai.

  E-link Fiber Optic Cable Dust Cap Protector LC and SC

Tai apsauginiai dangteliai nuo dulkių, skirti populiariausių stilių optinių jungčių tipams SC,FC,ST -2,55mm ir LC-1,25mm. Šie universalūs dangteliai apsaugo šviesolaidinio kabelio jungtis nuo užteršimo ir pažeidimų, kurie gali sukelti rimtą tinklo sulėtėjimą ar gedimą. Kai skaidulinis kabelis neįkišamas, jis visada turi būti su apsauginiu nuo dulkių dangteliu, saugančiu kiekvieną jungtį. Paprasčiausiai uždengus šviesolaidinės  jungties galinius paviršius dangteliais, tinklo eksploatavimo laikas ir našumas gali būti žymiai  padidintas.

Jie pagaminti iš elastomerinės dervos, naudojami šviesolaidinės jungties ferulei nuo dulkių apsaugoti.

Pritaikymas:

- Apsaugoti šviesolaidinio kabelio junties ferulę nuo dulkių,kad neišaugtų sujungimo slopinimas nuo užterštumo;

-FTTX tinkluose;

-Šviesolaidinių jungčių apsaugai;

-Duomenų centruose;

-LAN tinkluose.

1.1.SC jungčių apsaugos dangteliai.ZN Kodas 580692

Tai apsauginiai dangteliai nuo dulkių, skirti populiariausių stilių optinių jungčių tipams SC,FC,ST -2,5mm.

Patogu tai,kad galima užmauti ir ant jau sumontuotos jungties.Toks tvirtinimo būdas neledžia pamesti apsauginio dangtelio.

Ilgis:82mm.

1.2.LC jungčių apsaugos dangteliai.ZN Kodas 580691

Tai apsauginiai dangteliai nuo dulkių, skirti populiariausių stilių optinių jungčių tipams LC,MU,LC/APC -1,25mm.

Patogu tai,kad galima užmauti ir ant jau sumontuotos jungties.Toks tvirtinimo būdas neledžia pamesti apsauginio dangtelio.

Ilgis:78mm.

Kad nepasimestų LC Duplex adapterio apsaugų kištukai,papildomai  yra išgręžtos keturios 4mm kiaurymės,į kurias,LC Duplex adapterio pajungimo metu šitie apsaugų kištukai yra saugomi.

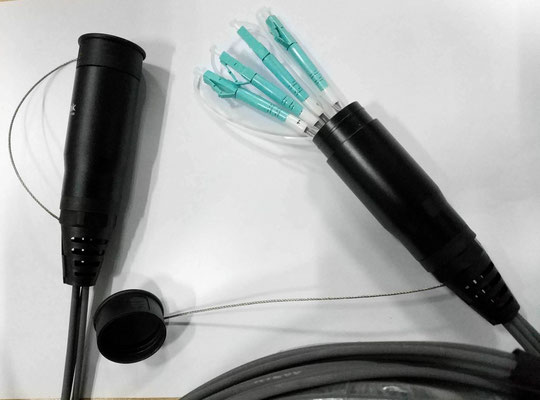

1.3.LC Duplex ,SC Simplex jungčių apsaugos korpusas.ZN Kodas 580693

       LC duplex connector protection Case

LC dvigubų ar SC viengubų jungčių apsauga susideda iš:

-Apatinės plastikinės atidaromos per pusę dalies;

-Vidutinės dalies iš aliuminio vamzdžio;

-Užsukamo metalinio dangtelio.

tokia konstrukcija leidžia apsaugą uždėti ant šviesolaidinio kabelio su sumontuotomis jungtimis.Apsaugą yra rekomenduotina naudoti,kai jungiamasis šviesolaidinis kabelis pastoviai yra išvyniojamas ir suvyniojamas.(TV transliacijų metu,organizuojant šviesolaidinį ryšį per karines pratybas).

Tokiu atveju LC jungtys yra apsaugotos nuo nusidėvėjimo ir mechaninio poveikio suvyniojant,ar transportuojant jungiamąjį kabelį.Tai prailgina jungčių tarnavimo laiką ir palengvina  jų valymą.

Į tokią apsaugą gali tilpti iki keturių LC jungčių,arba dvi SC jungtys.

Specifikacija:

-Bendras ilgisIlgis-112mm;

-Betalinės dalies su dangteliu ilgis-73mm;

-Plastikinės dalies ilgis-39mm;

-Storis-302mm

-Svoris-32gr.

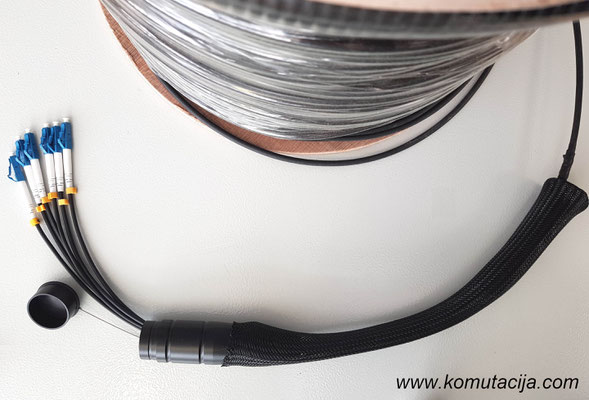

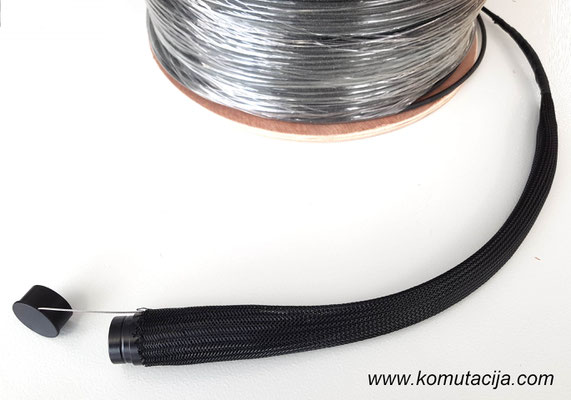

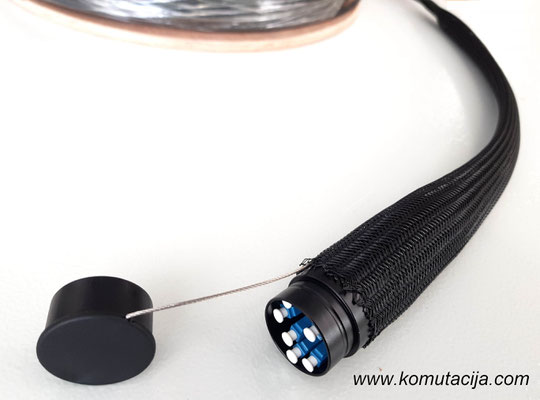

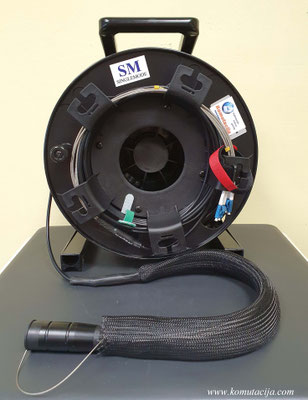

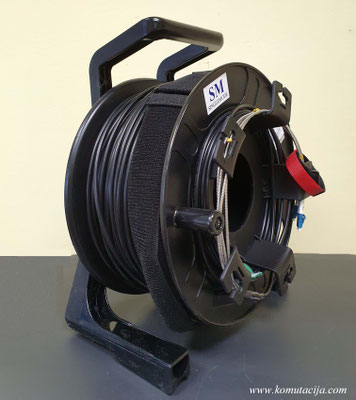

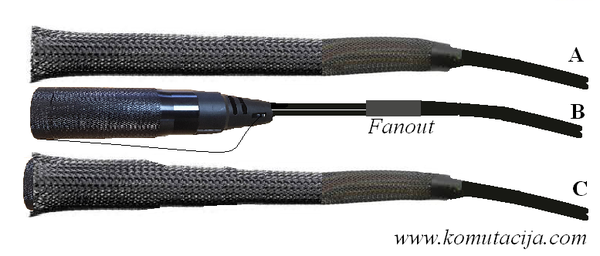

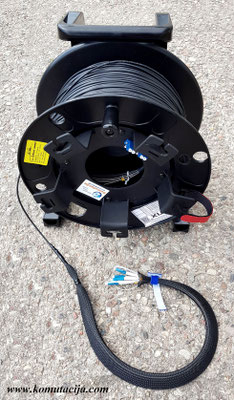

PTE medžiaginės rankovės panaudojimas šviesolaidinio kabelio jungčių 6LC Simplex apsaugai

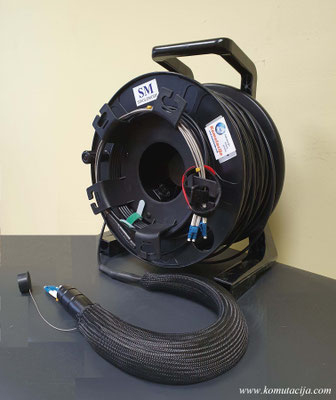

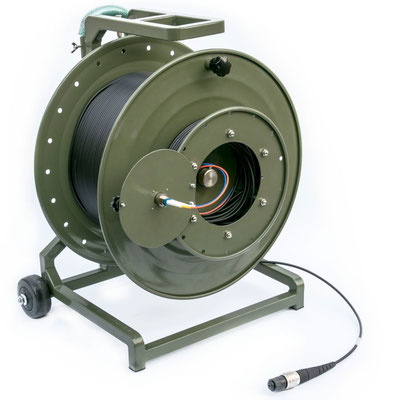

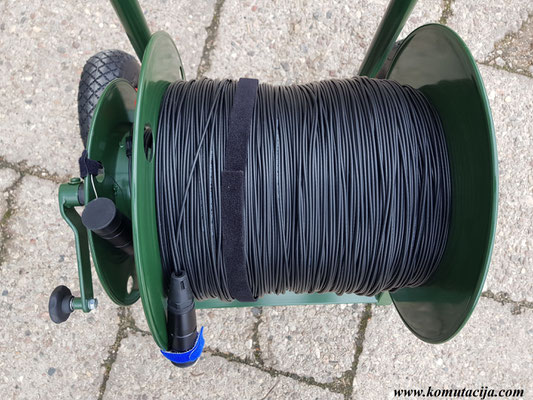

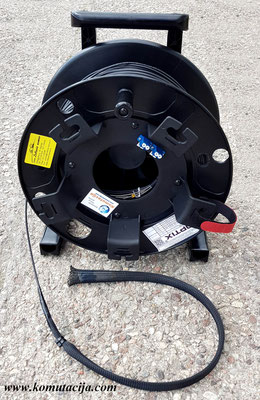

   Kai šviesolaidinis kabelis didesnio ilgio suvyniotas į kabelinę ritę  yra naudojamas daugelį kartų (išvyniojamas ir suvyniojamas renginių ar ryšio organizavimo metu),tai yra svarbu apsaugoti vyniojamp šviesolaidinio kabelio juntis nuo nešvarumų,nutraukimo ar sulaužymo.

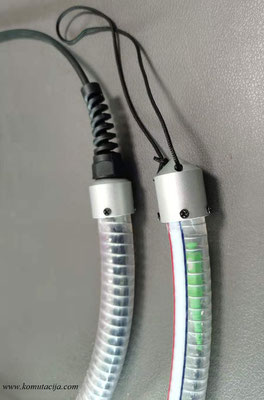

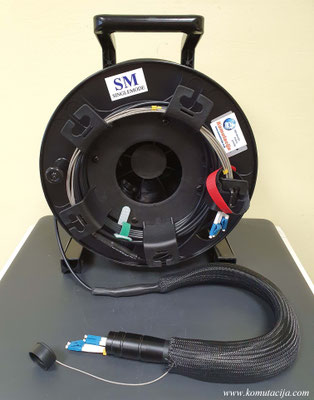

  Šiuo atveju yra panaudota LC Duplex jungčių apsaugos korpusas.ZN Kodas 580693 ir PET nailoninė medžiaginė rankovė PET032.ZN kodas 400804.LC Duplex,SC Simplex jungčių apsaugos korpusas apsaugo šviesolaidines LC ar SC jungtis nuo mechaninio ar nešvarumų poveikio.PET nailoninė medžiaginė rankovė apgaubia metalinę apsaugą ir neleidžia,kad jiužkliūtų už nelygumų,suvyniojant kabelį.Be mPET medžiaginės rankovės metalinė apsauga gali užkiūti už nelygumų,pajudėti link šviesolaidinių jungčių ir nutraukti jas.

2.Šviesolaidinių SC tipo jungčių apsauga.

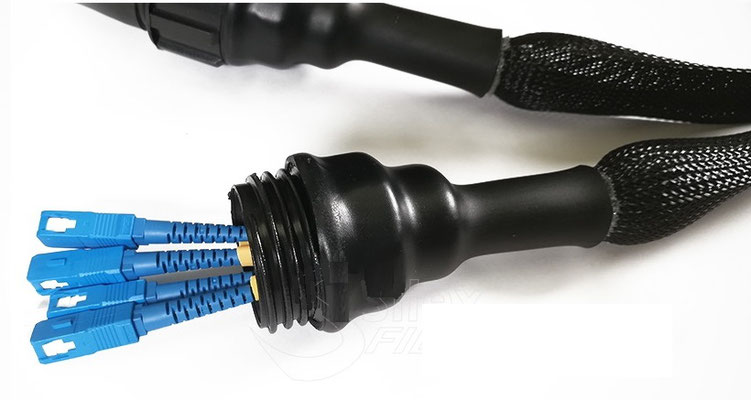

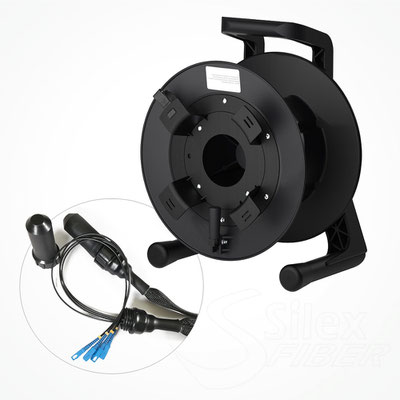

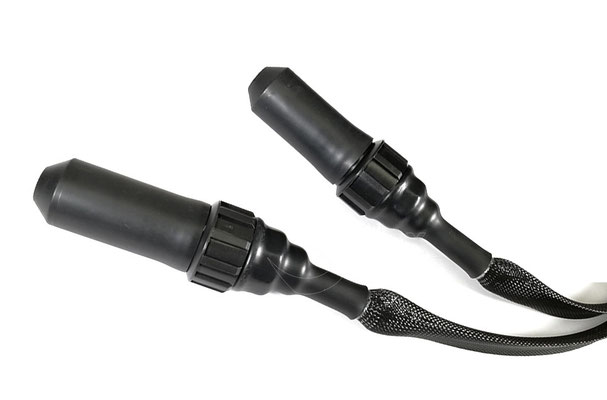

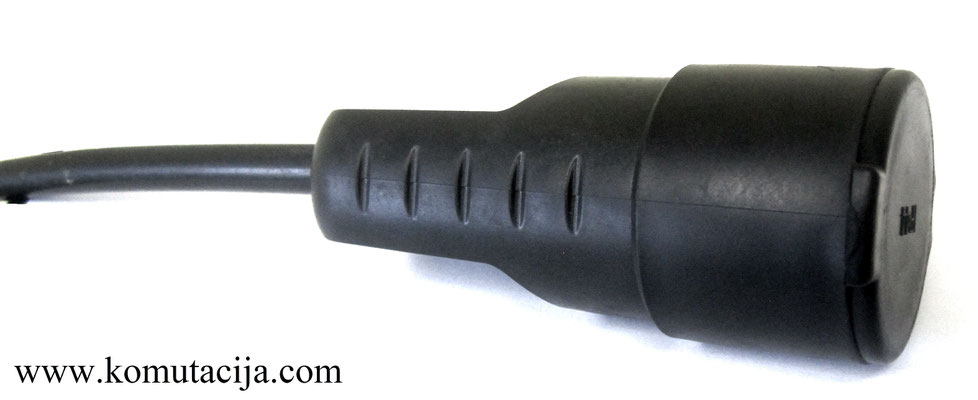

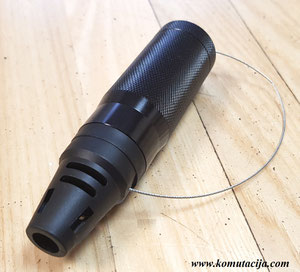

2.1.Kūginė šviesolaidinių jungčių apsauga SPL2.

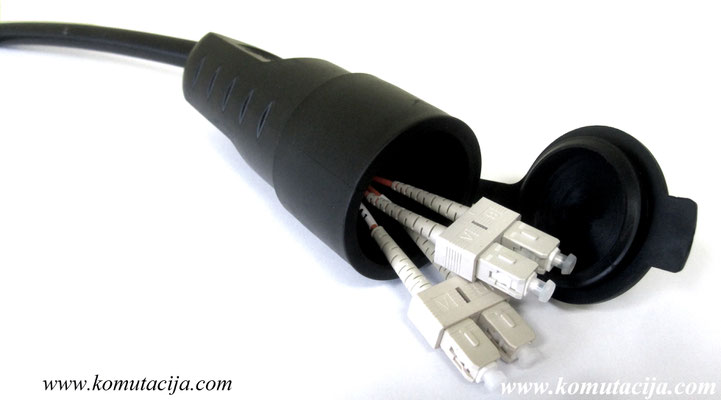

 Naudojant kūginę SC tipo šviesolaidinių jungčių apsaugą SPL2 ,SC jungtys yra apsaugotos nuo nusidėvėjimo ir mechaninio poveikio.

Tai prailgina jungčių tarnavimo laiką ir palengvina  jų valymą.Yra labai svarbu išlaikyti geros jungčių ir skaidulų būklę,nes tai yra būtina norint  perduoti duomenis ar vaizdo signalus šviesolaidiniu kabeliu dideliu greičiu..

Privalumai ir savybės:

1.Universalumas.Ją galima lengvai surinkti ir išmontuoti;

2.Galima įsigyti įvairių dydžių ir ilgių;

3.Lengvai montuojamas, lankstus;

4.Stiprus, tvirtas  korpusas;

5.SPL2-talpina iki 4 SC Simplex jungčių.

6.Juoda spalva.

Panaudojimo sritys:

1.TV transliacijos;

2.Karinėse pratybose.

Trūkumas-Apsaugą reikia sumontuoti  prieš uždedant SC ar LC optines jungtis.

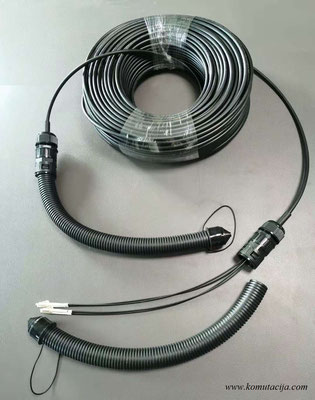

Savadarbė 4SC jungčių apsauga guminė.

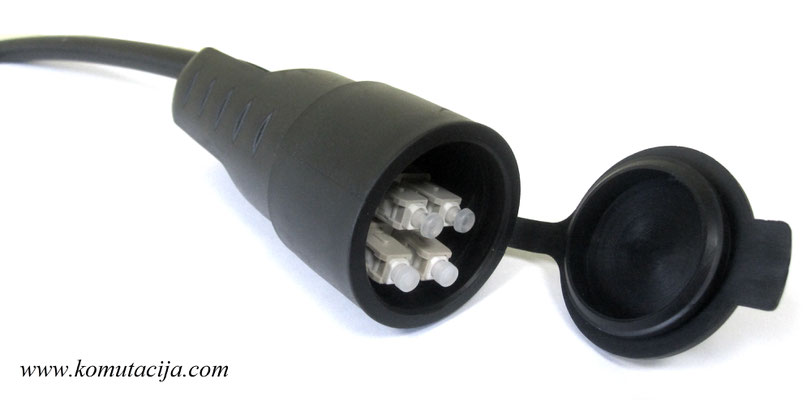

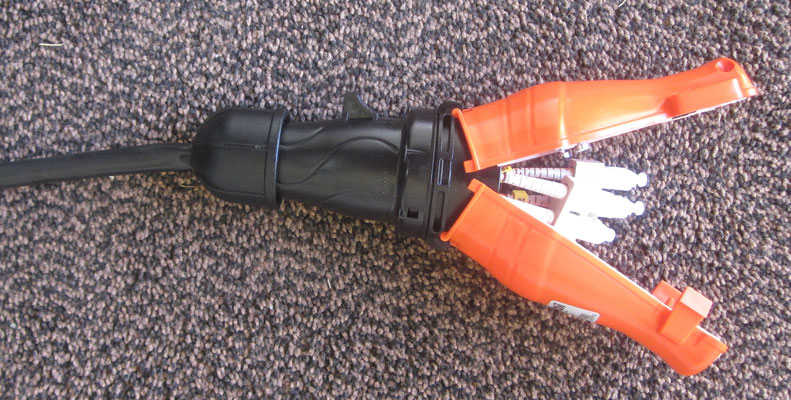

Savadarbė 4SC jungčių apsauga plastikinė IP65

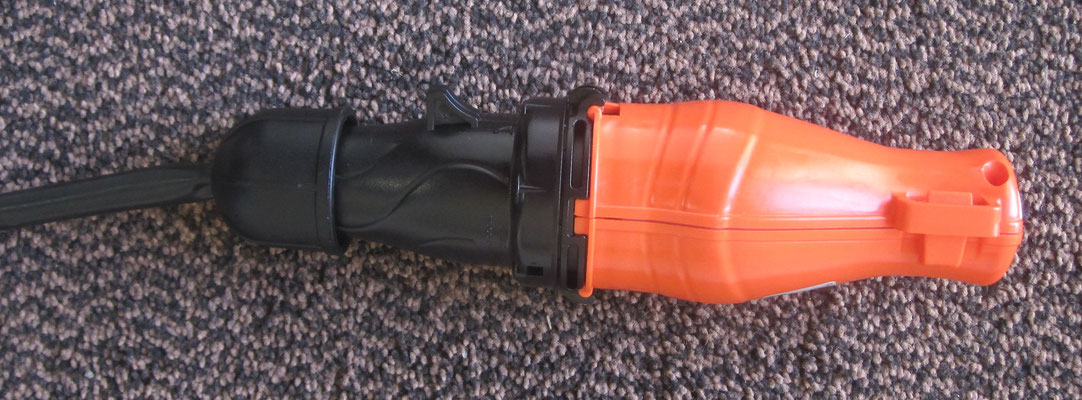

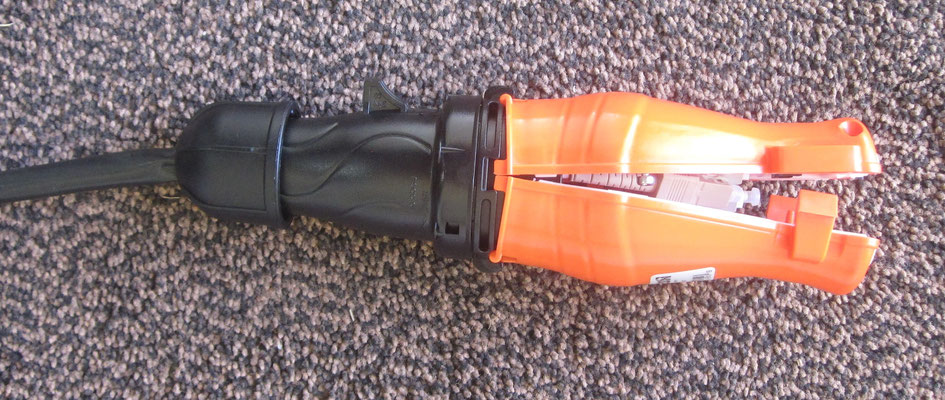

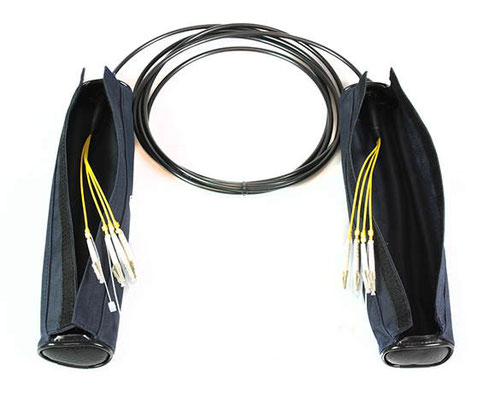

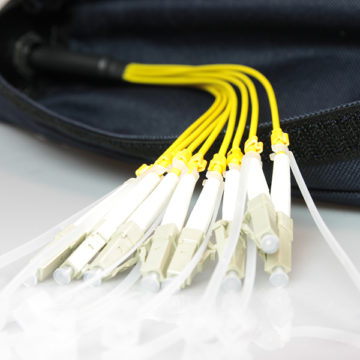

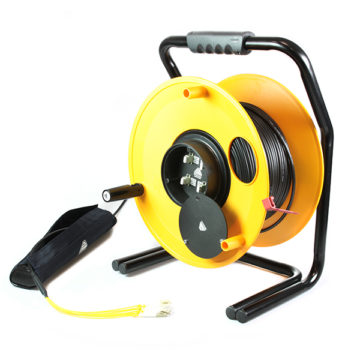

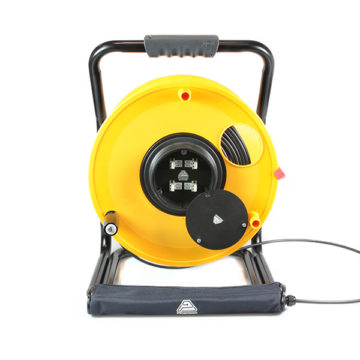

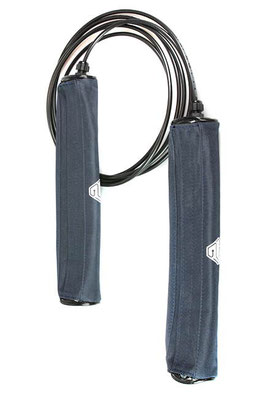

2.2.Dėklas su „VELCRO“ užsegimu.

Kai yra naudojamas  jungiamasis šviesolaidinis kabelis su SC ar LC jungtimis ir jį reikia išvynioti iš ritės ir atgal suvynioti,reikia  ypač atsargiai elgtis su šviesolaidinėmis jungtimis.

Tam tikslui,kai jungiamieji šviesolaidiniai kabeliai yra nenaudojami, jie dedami į apsauginį odinį ar medžiaginį dėklą penalo tipo  su „Velcro“ užsegimu.Į dėklą kabeliai įveriami per PG tipo sandariklį,kurį užveržus,jis neleidžia išsitraukti šviesolaidiniam kabeliui ir neleidžia pažeisti šviesolaidinių jungčių.

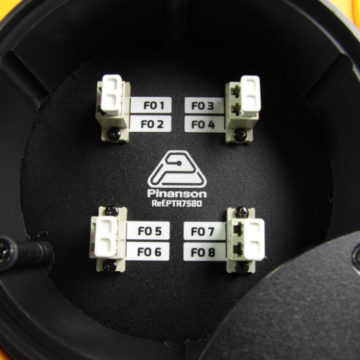

Gamintojas:Pinanson connectivity Solutions.
