Standartiniai jungiamieji šviesolaidžiai

(Fiber optic patch cords)(Fiber optic jumpers).

  Tai jungiamieji šviesolaidžio kabeliai (kartais vadinami PATCH CORD,JUMPER),kurie pasibaigia atitinkamo tipo optinėmis jungtimis.Jie naudojami optinio komutacinio bloko (ODF) panelėje esančios jungties  sujungimui su aktyvąja perdavimo , matavimo įranga , testavimo prietaisu.

Jungiamieji šviesolaidžiai skirstomi:

1.Pagal skaidulos tipą:

    1.1.Daugiamodžiai (OM1-62,5/125µm,OM2,OM3,OM4,OM5-50/125µm);

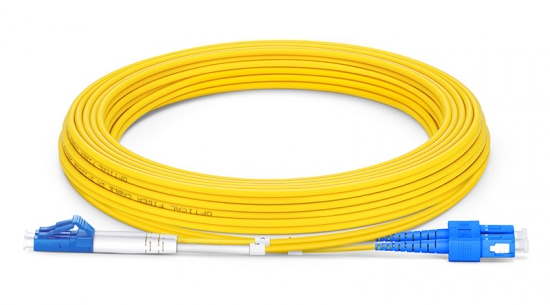

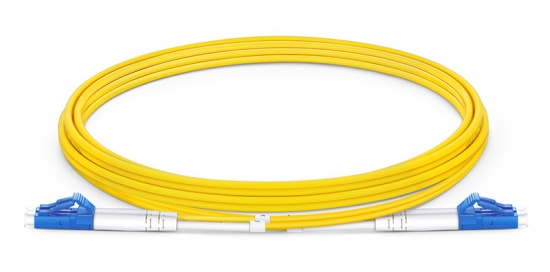

     1.2.Vienamodžiai 9/125µm

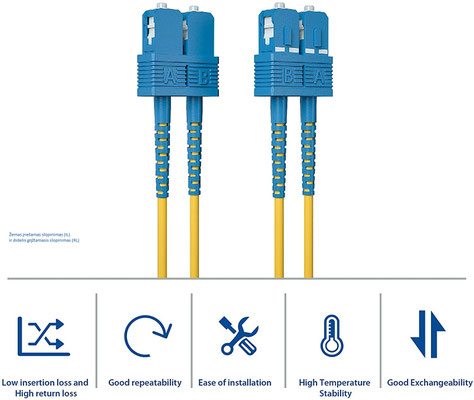

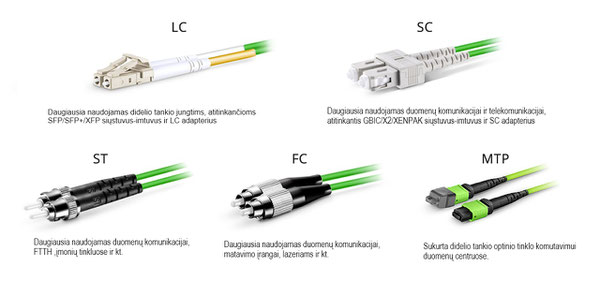

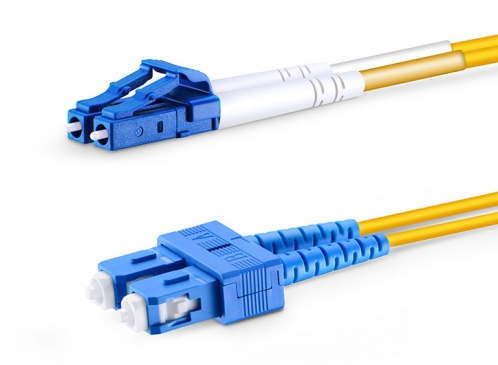

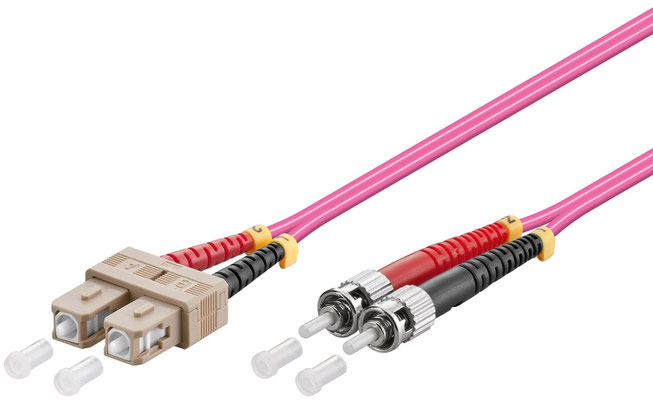

2.pagal optinės jungties tipą skirstomi į :

     -SC/UPC-SC/UPC;

     -ST/UPC-ST/UPC;

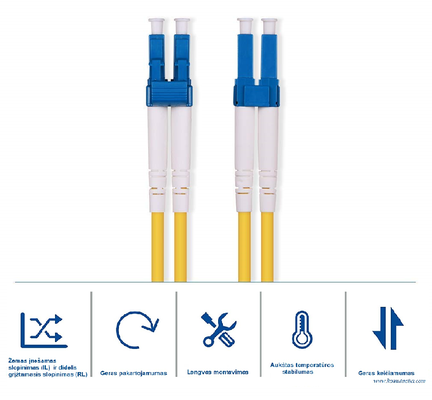

     -LC/UPC-LC/UPC;

     -E2000-E2000;

     -MTRJ-MTRJ;

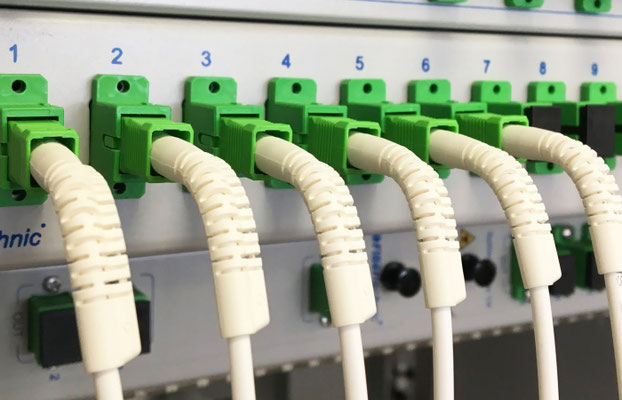

     -SC/APC-SC/APC;

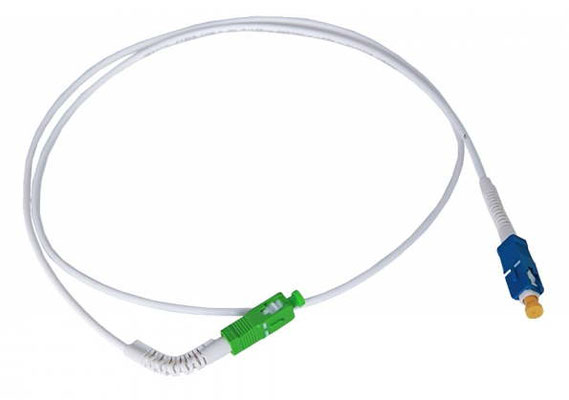

     -SC/UPC-SC/APC;

     -LC/UPC-MU/UPC;

     -SC/UPC-MU/UPC;

     -DIN-E2000;

     -ST-FSMA;

     -MTRJ-VF45;

     -kombinuoti.

 3. Jungiamieji šviesolaidžiai būna pagal skaidulų kiekį:

  -viengubi (vienamodžio jungiamojo optinio kabelio atveju);

  -dvigubi (vienamodžio ir daugiamodžio jungiamojo optinio kabelio atveju);

  -daugiaskaiduliniai (nuo 2 iki 48 ar daugiau skaidulų).

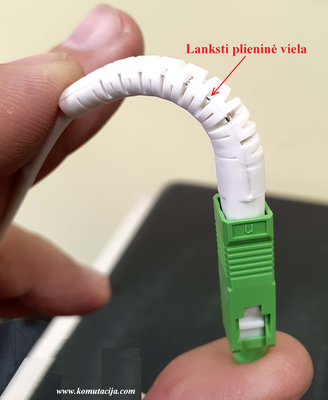

 4.pagal apsauginės izoliacijos storį ir apsaugos laipsnį:

   -2mm izoliacija;

   -3mm izoliacija;

   -dviguba izoliacija su LSZH;

   -armuoti;

   -įverti į apsauginę gofrą.



1.Daugiamodžiai OM1,OM2,OM3,OM4,OM5 jungiamieji PATCH kabeliai.

1.1.1.Daugiamodžiai MM OM1 62,5/125µm jungiamieji šviesolaidžiai.

OM1

Spalva - oranžinė

Šerdies dydis - 62,5um

Duomenų perdavimo sparta - 1 GB @ 850 nm

Atstumas - iki 300 metrų

Pritaikymas-trumpojo nuotolio tinklai, vietiniai tinklai (LAN) ir privatūs tinklai.

Daugiamodžiai dvigubi šviesolaidiniai kabeliai yra pagaminti iš aukščiausios kokybės medžiagos, kad būtų galima greitai perduoti duomenis. Kabelių  galuose turi jungtis, leidžiančias lengvai prijungti ir išimti iš perdavimo ir priėmimo įrangos. Jungtys gali būti: FC, SC, ST, LC, MU ir MT-RJ.

Savybės :

62,5 / 125 µm

100 % optiškai patikrinta

Jungtys su aukščiausios kokybės keraminiais įvorėmis

Kabelio laikymas 133N (30 svarų) pagal FOTP-6

Įterpimo nuostolis <-0,5 dB (-0,2 dB tipiškas).

Specifikacijos

Slopinimas @ 850 nm:3,0 dB / km

Slopinimas @ 1300 nm: 1,0 dB / km

Maksimali tempimo apkrova: 480 N / cm

Apkrauto min. lenkimo spindulys: 5 cm

Neapkrauto min. lenkimo spindulys 3 cm

Atsparumas smūgiams: 750 N / cm

Atsparumas gniuždymui: 1000 ciklų

Atsparumas lankstumui: 7500 ciklų

Min. pralaidumas: @ 850 nm 500 KHz / km

Min. pralaidumas: @ 1300 nm 500 KHz / km

Darbinė temperatūra: -20 ° C> 70 ° C

1.1.2.Daugiamodžiai  MM OM2 50/125µm jungiamieji šviesolaidžiai.

Pagrindinis 50 mikronų (µm) skersmens optinės skaidulos privalumas yra didelis pralaidumas. Standartinės kokybės 50 µm pluošto (500 / 500Mhz / km) pralaidumas 8 kartus viršija standartinį 62,5 µm (160/500 MHz / km) esant 850 nm bangos ilgiui.

Šis didesnis pralaidumas leidžia 50 µm pluoštui palaikyti 1 ir 10 Gigabitų per sekundę duomenų perdavimo spartą, būtiną, kad ateityje galėtumėte įrodyti savo kabelius. Priešingai, standartiniai 62,5 µm pluoštai nepalaiko šių didelių duomenų perdavimo greičių norimais atstumais.

OM2

Spalva - oranžinė

Šerdies dydis - 50um

Duomenų perdavimo sparta - 1 GB @ 850 nm

Atstumas - iki 600 metrų

Paprastai naudojamas trumpesniems atstumams • 2x OM1 atstumas

Pritaikymas-trumpojo nuotolio tinklai, vietiniai tinklai (LAN) ir privatūs tinklai.

Daugiamodžiai dvigubi šviesolaidiniai kabeliai yra pagaminti iš aukščiausios kokybės medžiagos, kad būtų galima greitai perduoti duomenis. Kabelių  galuose turi jungtis, leidžiančias lengvai prijungti ir išimti iš perdavimo ir priėmimo įrangos. Jungtys gali būti: FC, SC, ST, LC, MU ir MT-RJ.

Specifikacija:

Slopinimas 850 nm:3,0 dB / km

Slopinimas: @ 1300 nm 1,0 dB / km

Maksimali tempimo apkrova: 480 N / cm

Su apkrova min. lenkimo spindulys: 5 cm

Be apkrovos min. lenkimo spindulys: 3 cm

Atsparumas smūgiams: 750 N / cm

Atsparumas gniuždymui :1000 ciklų

Atsparumas lankstumui:7500 ciklų

Min. pralaidumas @ 850 nm: 500 KHz / km

Min. pralaidumas @ 1300 nm: 500 KHz / km

Darbinė temperatūra: -20 ° C> 70 ° C

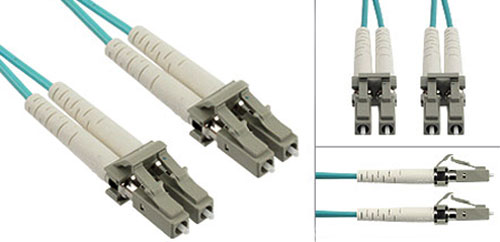

1.1.3.Daugiamodžiai  MM OM3 50/125µm jungiamieji šviesolaidžiai.

MM OM3 optiniai kabeliai yra sukurti taip, kad užtikrintų greitą 10 Gb optinio signalo perdavimą optiniais tinklais, kartu užtikrinant atgalinį suderinamumą su esama 50/125 įranga.

Sandarus buferinis 50 mikronų daugiamodis kabelis, optimizuotas 10 gigabitų Ethernet tinklams. Šios kategorijos kabelių apvalkalo spalva yra aqua arba mėlyna.



OM3-lazeriu optimizuotas daugiamodis optinis kabelis

Spalva - Aqua

Šerdies dydis - 50um

Duomenų perdavimo  norma - 10 GB @ 850 nm

Atstumas - iki 300 metrų

Naudoja mažiau šviesos režimų, todėl galima padidinti greitį

Galima naudoti 40 GB arba 100 GB iki 100 metrų naudojant MPO jungtį

Pritaikymas - didesni privatūs tinklai.

Daugiamodžiai dvigubi šviesolaidiniai kabeliai yra pagaminti iš aukščiausios kokybės medžiagos, kad būtų galima greitai perduoti duomenis. Kabelių  galuose turi jungtis, leidžiančias lengvai prijungti ir išimti iš perdavimo ir priėmimo įrangos. Jungtys gali būti: FC, SC, ST, LC, MU ir MT-RJ.

Specifikacija.

Slopinimas @ 850 nm: 3,0 dB / km

Slopinimas @ 1310 nm: 1,0 dB / km

Pralaidumas:Šviesos diodas: 1500/500 MHz / km.Lazeris: 2000 /500 MHz / km RML 50 µm.

Pluošto tipo lazeriu optimizuotas daugiafunkcis režimas

Apvalkalas PVC.

Spalva:aqua arba mėlyna

Darbinė temperatūra -40 ° C +75 ° C.

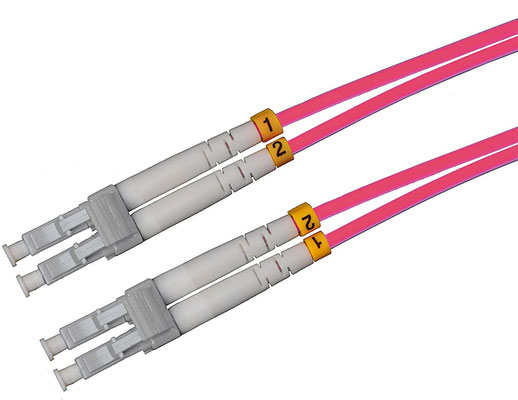

1.1.4.Daugiamodžiai  MM OM4 50/125µm jungiamieji šviesolaidžiai.

OM4-lazeriu optimizuotas daugiamodis kabelis

Spalva -Rose arba Aqua

Šerdies dydis - 50um

Duomenų perdavimo sparta - 10 GB @ 850 nm

Atstumas - iki 550 metrų

Galima naudoti 100 GB iki 150 metrų naudojant MPO jungtį

Panaudojimas-greitaeigiai tinklai-duomenų centrai, finansų centrai ir įmonių miesteliai.

Daugiamodžiai dvigubi šviesolaidiniai kabeliai yra pagaminti iš aukščiausios kokybės medžiagos, kad būtų galima greitai perduoti duomenis. Kabelių  galuose turi jungtis, leidžiančias lengvai prijungti ir išimti iš perdavimo ir priėmimo įrangos. Jungtys gali būti: FC, SC, ST, LC, MU ir MT-RJ.

Optinis  OM4 kabelis turi 4700 MHz.km modulio pralaidumą OM4 dėka.Tai daugiau nei dvigubai didesnis už OM3 pluošto teikiamą 2000 MHz.km.

OM4 šviesolaidinis kabelis yra visiškai atgal suderinamas su OM2 ir OM3 pluoštais.

Daugiamodis OM4 pluoštas buvo sukurtas specialiai VSCEL lazerio perdavimui ir leidžia pasiekti 10 Giga / sek. Jungties atstumą iki 550 metrų (palyginti su 300 M su OM3).

1.1.5.Daugiamodžiai  MM OM5 50/125µm jungiamieji šviesolaidžiai.

Pastaraisiais metais, kai duomenų centrai tampa vis didesni, didėja didelio pralaidumo ir didesnio greičio poreikis. Neseniai OM5 buvo patvirtintas kaip naujo tipo daugiamodis optinis kabelis (MMF-Multimode Fiber), skirtas didelės spartos duomenų centrams. Ir įvairios diskusijos apie jo savybes ir ypatybes pritraukia daug dėmesio. Šiame straipsnyje bus parodyti kai kurie dažniausiai užduodami klausimai, padėsiantys jums aiškiai suprasti OM5 šviesolaidžio kabelį.Šaltinis:FS.COM.

Pagal ISO/IEC 11801, OM5 pluoštas nurodo platesnį bangų ilgių diapazoną nuo 850 nm iki 953 nm. Jis buvo sukurtas palaikyti trumpojo bangos ilgio padalijimo multipleksavimą (SWDM), kuris yra viena iš daugelio naujų technologijų, sukurtų 40Gb/s ir 100Gb/s perdavimui.Nuo tada OM5 gali būti nauja galimybė duomenų centrams, kuriems reikalingas didesnis ryšio atstumas ir didesniu greičiu.

Spalva - Žalia.

Šerdies dydis - 50um

Duomenų perdavimo sparta - 10 GB @ 850 nm

Atstumas - iki 550 metrų

Galima naudoti 100 GB iki 150 metrų.

Pritaikymas-greitaeigiai tinklai-duomenų centrai, finansų centrai ir įmonių miesteliai.

Kas yra OM5 pluošto standartas?

Telekomunikacijų pramonės asociacija (TIA) 2014 m. Spalio mėn. Inicijavo darbo grupę, kuri parengė gaires dėl plačiajuosčio daugiamodžio optinio kabelio (WBMMF) 50/125 μm standarto, skirto trumpųjų bangų ilgio padalijimo multipleksavimui (SWDM) perduoti. TIA-492AAAE standartas buvo paskelbtas 2016 m. Birželio mėn.Spalio mėn. OM5 pluoštas buvo paskelbtas oficialiu kabelių, turinčių WBMMF (plačiajuostį daugialypį pluoštą), pavadinimu pagal ISO/IEC 11801. Nuo tada OM5 gali būti nauja galimybė duomenų centrams, kuriems reikalingas didesnis ryšio atstumas ir didesniu greičiu. Tikimasi, kad IEC WB MMF standartas bus baigtas iki 2017 m. Pradžios.

Kuo skiriasi OM5 optinis kabelis?

OM5 sukurtas palaikyti mažiausiai keturis nebrangius bangų ilgius 850–950 nm diapazone, todėl optimaliai palaikomos naujos trumpojo bangos bangos ilgio multipleksavimo (SWDM-Shortwave Wavelength Division Multiplexing ) programos, kurios sumažina lygiagrečių pluoštų skaičių bent keturis kartus, kad būtų galima toliau naudoti tik dvi skaidulas (o ne aštuonias), skirti 40 Gb/s ir 100 Gb/s perdavimui, ir mažesnis pluošto skaičius didesniam greičiui.

Kas yra SWDM?

Trumpųjų bangų duomenų centrų jungtis paprastai maitina VCSEL, veikiančios netoli 850 nm bangos ilgio. Trumpųjų bangų ilgio padalijimo multipleksavimas (SWDM) yra technologija, kuri naudoja keturis bangų ilgius 850–950 nm diapazone. SWDM siųstuvai-imtuvai buvo sukurti taip, kad būtų galima naudoti 2 skaidulų jungtį prie imtuvo su OM5 daugialypiu pluoštu.

Kokie yra numatomi SWDM duomenų greičiai ir atstumai?

Remiantis SWDM4 MSA techninėmis specifikacijomis, 40/100GbE numatomi didžiausi veikimo atstumai pateikti žemiau esančioje lentelėje.

Standard                OM3          OM4         OM5

40G SWDM              240 m         350 m     440 m

100G SWDM             75 m          100 m     150 m

Ar OM5 optinis kabelis suderinamas su esamu OM3 ir OM4 optiniais kabeliais?

Taip. OM5 kabeliai palaiko visas senas programas, bent jau taip pat gerai kaip OM4, ir yra visiškai suderinami ir sujungiami su OM3 ir OM4 kabeliais.

Ar OM5 yra nurodytas optiniuose perdavimo standartuose, tokiuose kaip eternetas ir skaidulos kanalas?

Nėra perdavimo standartų, nurodančių OM5 arba SWDM. Perdavimo standartai paprastai apima tik vieną daugiamodžio kabelio variantą, kuris parenkamas remiantis ekonominiais, komerciniais ir techniniais kriterijais. Lygiagretus perdavimas yra numatytasis daugiamodžiu kabeliu, kurio duomenų perdavimo sparta ≥ 40G.

Ar OM5 daugialypis pluoštas suderinamas su esamu optiniu siųstuvu -imtuvu?

Tiesą sakant, OM5 pluoštas nepalaiko esamo optinio siųstuvo -imtuvo. Paprastai 40G ir 100G SWDM4 optinis siųstuvas -imtuvas gali būti naudojami su OM5 pluoštu. SWDM4 siųstuvas -imtuvas naudoja sudėtingą trumpojo bangos ilgio padalijimo (SWDM) technologiją. Keturių bangų ilgių (850 nm, 880 nm, 910 nm ir 940 nm) signalai perduodami per vieną skaidulą. Ir dvipusiam perdavimui reikalingi tik dvi skaidulos.

OM5 vs OM4: Ar OM5 siūlo ilgesnį perdavimo atstumą nei OM4?

Tiesą sakant, visoms dabartinėms ir būsimoms daugialypėms IEEE programoms, įskaitant 40GBase-SR4, 100GBase-SR10, didžiausias leistinas atstumas OM5 yra toks pat kaip OM4. Remiantis neseniai atliktais taikomųjų programų bandymais su 40G-SWDM4 siųstuvais-imtuvais, tai rodo, kad 40G-SWDM4 gali pasiekti 400 metrų per OM4 pluoštą, o per OM5 kabelį modulis gali pasiekti jungties ilgį iki 500 metrų. Be to, jei duomenų centras naudoja su IEEE nesuderinamus 100G-SWDM4 siųstuvus-imtuvus, buvo įrodyta, kad OM5 gali palaikyti 150 metrų atstumą-tik 50 metrų daugiau nei OM4.

Skaidulos tipas   OM4        OM5

10GbE                  400 m    400 m

40GbE                  150 m    150 m

100GbE                150 m    150 m

40G-SWDM4         400 m    500 m

100G-SWDM4        100 m   150 m

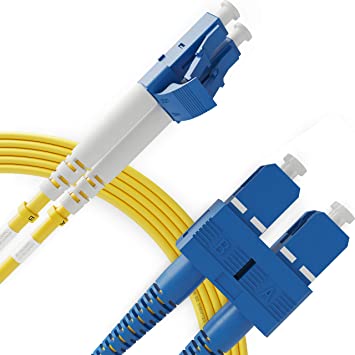

2.Jungiamųjų šviesolaidžių tipai pagal jungties tipą:

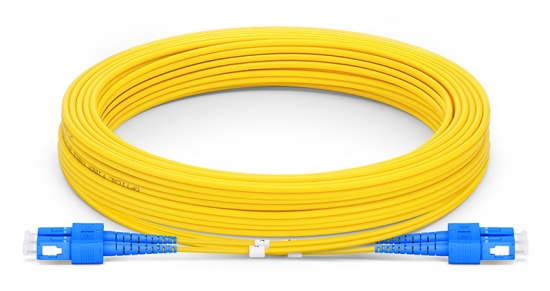

Kaip iš dvigubo (DUPLEX) SC jungiamojo šviesolaidžio pagaminti du viengubus (SIMPLEX).

3.Daugiaskaiduliniai jungiamieji optiniai kabeliai.

    (Multicore full breakout fiber optic patch cord)

2.1.SC tipo daugiaskaiduliniai jungiamieji optiniai kabeliai.

SC SC tipo daugiaskaiduliniai (multi-core) jungiamieji šviesolaidiniai kabeliai charakterizuojami:

1.Mažu įnešamu slopinimu ir dideliu atspindžio slopinimu.

2.Optinių junčių tipai:SC arba SC/APC;

3.Galimas skaidulų skaičius: 2-288;

4.Storis ”Sub-branch” gali būti 0,9 mm ir  2.00mm.

Pritaikymas.

Šio SC tipo daugiaskaiduliniai kabeliai gali būti plačiaiplačiai naudojami CATV, LANs, Telecom, Video, telekomunikaciniuose tinkluose.

   Daugiaskaiduliniai jungiamieji optiniai kabeliai idealiai tinka trumpoms šviesolaidinėms trasoms ,kai reikalingas didesnio kiekio tiesioginis sujungimas aktyvinės įrangos su optine komutacine panele.Jie turi  padidintą atsparumą papildomą optinio pluošto apsaugą  sujungime tarp išorinės panelės ar  optinio paskirstymo bloko (ODF).Šviesolaidinio tinklo topologija gali būti sumažinta ir supaprastinta padarant tiesioginį sujungimą,aplenkiant pvz. sienines optinio krosavimo dėžutes,ODF-us ar optines patch panels.Gautas galutinis rezultatas žymiai pagerina  šviesolaidinio tinklo tvarkymą.

Savybės:

  -Galimi OM1, OM2, OM3, OM4 ar OS1/OS2  šviesolaidinių skaidulų tipai;

  - 2 – 24 skaidulų pilnai apsaugoti kabeliai

  - 2mm  padidinto atsparumo galai;

  -LSZH  tipo kabelinio izoliacija;

  -Suderinamas su visais standartizuotais sujungimais;

  -Gamyklinė gamyba ir 100%  testavimas;

  -Laiko sąnaudų sumažinimas  diegiant;

  -Tiesioginis ryšys panelė-aktyvinė įranga.

3.1.1.SC/APC-SC/UPC 12 skaidulų jungiamieji optiniai kabeliai,3mm.ZN kodas 581188

         12 Cores Breakout Cable SC/APC-SC/UPC SM 9/125 G652D 2mm 3m LSZH

   SC/APC-SC/UPC 12 skaidulų (multi-core) jungiamieji šviesolaidiniai kabeliai charakterizuojami:

1.Mažu įnešamu slopinimu ir dideliu atspindžio slopinimu.

2.Optinių junčių tipai:SC/UPC arba SC/APC;

3.Galimas skaidulų skaičius: 2-288;

4.Storis ”Sub-branch”  2.00mm;

5.Skaidulos tipas G652D;

6.Izoliacijos tipas:LSZH.

Pritaikymas.

Šio SC tipo daugiaskaiduliniai kabeliai gali būti plačiaiplačiai naudojami CATV, LANs, Telecom, Video, telekomunikaciniuose tinkluose.



Matavimų rezultatų lentelė.

3.1.2.SC/APC-SC/UPC 12 skaidulų jungiamieji optiniai kabeliai 0,9mm.ZN kodas 581187

          12 Cores Mini Breakout Cable SC/APC-SC/UPC SM 9/125 G652D 0,9mm 3m LSZH

SC/APC-SC/UPC 12 skaidulų (multi-core) jungiamieji šviesolaidiniai kabeliai charakterizuojami:

1.Mažu įnešamu slopinimu ir dideliu atspindžio slopinimu.

2.Optinių junčių tipai:SC/UPC arba SC/APC;

3.Galimas skaidulų skaičius: 2-288;

4.Storis ”Sub-branch”  0.9mm;

5.Skaidulos tipas G652D;

6.Izoliacijos tipas:LSZH

Pritaikymas.

Šio SC tipo daugiaskaiduliniai kabeliai gali būti plačiaiplačiai naudojami CATV, LANs, Telecom, Video, telekomunikaciniuose tinkluose.



Matavimų rezultatų lentelė.

4.Modų suderinimo jungiamieji šviesolaidiniai kabeliai.

 (Fiber optic Mode Conditioning Patchcords).

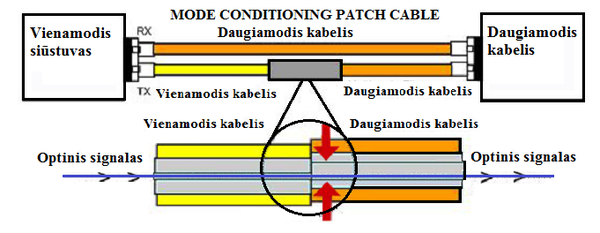

    Modų suderinimo jungiamasis šviesolaidinis kabelis yra naudojamas vienamodžių  Gigabit Ethernet (1000Base-LX)  siųstuvų išėjimo suderinimui su daugiamodžiu kabeliu.Tokie jungiamieji šviesolaidžiai yra suderinami su IEEE 802.3 standartu ir yra naudojami LAN tinkluose,telekomunikaciniuose tinkluose,miesto komunikacinėse sistemose ir t.t.

 Kas yra "Mode Conditioning"?

  Perdavimo įrenginiai naudojami Gigabit Ethernet,naudoja tiktai vienamodžius ilgabangius signalus.Tai yra problema,jeigu esamas šviesolaidinis tinklas yra padarytas daugiamodžio kabelio pagrindu.Kai vienamodis signalas patenka į daugiamodę skaidulą atsiranda diferencialinis modų užlaikymo efektas (Differential Model Delay (DMD)),kuris sudaro grupinius signalus daugiamodyje kabelyje.Šis efektas numuša ir dezorientuoja imtuvą ir sudaro klaidas.

Kad pašalinti  modų užlaikymo efektą (DMD), "Mode conditioning" jungiamieji šviesolaidžiai naudoja poslinkį tarp vienamodžio ir daugiamodžio šviesolaidžio,ko pasekoje gauti grupiniai signalai leidžia naudoti 1000Base-LX esamose daugiamodėse kabelinėse sistemose.

  "Mode Conditioning" kabeliai pagerinas Gigabit Ethernet perdavimą per daugiamodžius tinklus.Naudojant "Mode conditioning " jungiamuosius šviesolaidžius,Gigabit Ethernet gali būti perduotas iki 2km per egzistuojantį daugiamodį OM2 tinklą.Kaip galinis įrenginys gali būti naudojamas vienamodis optinis keitiklis (SFT,GBIC) su 1310nm (LX) banga. Tai leidžia  100Mbps Ethernet sujungimą padidinti iki 1 Gbit/s nekeičiant instaliuoto daugiamodžio kabelio.

Galimos "Mode Conditioning" kabelių specifikacijos:

  -Vienamodis 9/125,Daugiažodis 50/125,Daugiažodis 62,5/125;

  -Jungčių tipai: FC, ST, SC, LC, MU FC, ST, SC, LC, MU FC, ST, SC, LC, MU;

  -Bangų ilgiai, nm: 1310/1550 850/1310 850/1310;

  -Skaidulos dianetras, μm: 9 50 62.5.

4.1.Modų suderinimo jungiamasi šviesolaidinis kabelis (Mode conditioning patch cable )

   SC-MM/SC-MM  į LC-MM/LC-SM Duplex. ZN Kodas 581182

Modų suderinimo jungiamasis šviesolaidinis kabelis SC-LC,2m 2xSC 50/125+ДС 9/125 2mm LSZH izoliacija.

Slopinimai:

IL 1:   0,10 dB   RL 1: 36,4 dB

IL 2:           dB   RL 2:         dB

IL 3:   0,16 dB   RL 3: 36,6 dB

IL 4:   0,13 dB   RL 4: 56,2 dB





5.Jungiamosios kilpos.

 LC šviesolaidžio grįžtamojo kabelio jungtis (kilpa) yra su mažais įterpties nuostolias ir mažu atbuliniu atspindžiu ir preciziniu suderinimu.Šios jungties tipas plačiai naudojamas visame pasaulyje.LC grįžtamojo kabelio jungtis yra su 1.25mm OD cirkonio keramikos įvorėmis. LC jungiamasis kabelis gali būti 9 / 125 vienamodis (SM) arba 50/125  arba 62.5/125 daugiamodis MM.
Jis yra suderinamas su TELCORDIA, PAV / TIA ir IEC standartais.
