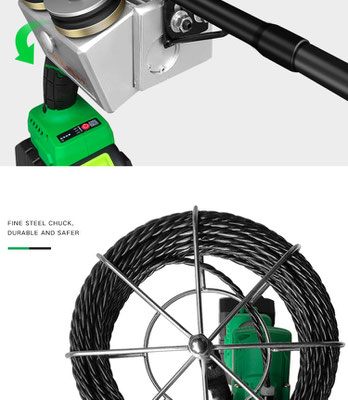

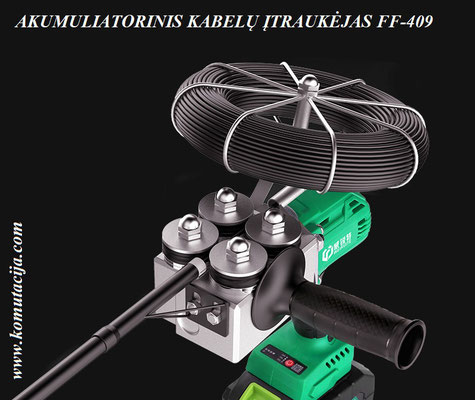

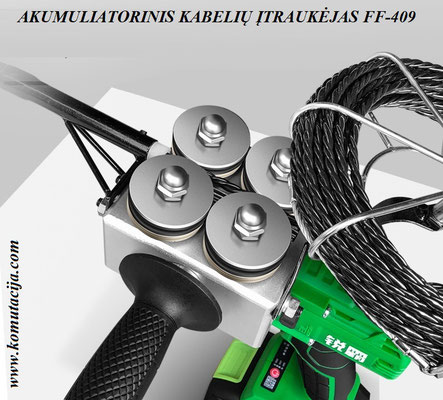

KABELIŲ PRATRAUKIMO SISTEMOS

(Conduit snakes.)

Kabelių pratraukimo (įtraukimo) sistemas galima skirstyti:

  -Kabelių pratraukėjai  skirti naudojimui vidaus patalpose (pvz.po pakabinamomis lubomis,tarp patalpų,apsauginėje gofroje ir t.t.).tai lengvi 3-4mm storio pratraukėjai iki keliasdešimt metrų ilgio.

  -Kabelių pratraukimo sistemos naudojamos lauko požeminėje kanalizacijoje.Tai pratraukėjai ,kurių storis siekia 6-11mm,o ilgis iki kelių šimtų metrų.Jie turi pratraukėjo suvyniojimo rites,ratukus patogiam transportavimui.

1.Kabelių pratraukėjai vidaus patalpoms.

Sudėtis: stiklo pluoštas dengtas nailonu, D=3,5mm.

Įspėjimas: venkite aštraus lenkimo kampų (~100 laipsnių)! Įtraukiklis gali sulūžti.

Sulaužytą įtraukiklį galite sutvarkyti su specialiu tvarkymo rinkiniu (kreipkitės į

pardavėją).

Įtraukiklis yra ypatingai standus (labiausiai tinkamas naudoti prakišant pro akmens vatą ar kitas sudėtingas vietas). Tempiama maksimali apkrova: 80 kg.

Įtraukiklio antgaliai (yra komplekte) prisukami ant sriegio, todėl kilpos ir spyruoklės antgalį galėsite keisti vietomis, taip pat galesite naudotis kitais Anguila-Estiare priedais (pvz.: sujungimas, su kuriuo galėsite sujungti kelis įtraukiklius, kabeliui tvirtinti "kojinės", įvairios kilpos ir kt.).

Sudėtis: stiklo pluoštas dengtas nailonu, D=3mm.

Įspėjimas: venkite aštrių lenkimo kampų (~90 laipsnių)! Įtraukiklis gali sulūžti.

Sulaužytą įtraukiklį galite sutvarkyti su specialiu tvarkymo rinkiniu (kreipkitės į

pardavėją).

Įtraukiklis yra standus, bet yra lankstenis nei geltonos spalvos, todėl jo lenkimo kampas yra mažesnis. Tempiama maksimali apkrova: 80 kg.

Įtraukiklio antgaliai (yra komplekte) prisukami ant sriegio, todėl kilpos ir spyruoklės antgalį galėsite keisti vietomis, taip pat galesite naudotis kitais Anguila-Estiare priedais (pvz.: sujungimas, su kuriuo galėsite sujungti kelis įtraukiklius, kabeliui tvirtinti "kojinės", įvairios kilpos ir kt.).



1.1.Kabelių pratraukėjas nailoninis. ZN kodas 187606

Techninės charakteristikos:

-Diametras 3,0mm;

-Ilgis-15m.

Gamintojas-Anguila Estiare

1.2.Kabelių pratraukėjas dengto neilono.Geras kainos ir kokybės santykis

Techninės charakteristikos:

-Diametras 3,0mm;

-Ilgis 10m . ZN kodas 187614

-Ilgis 20m . ZN kodas 187603

-Ilgis 30m. ZN kodas  187604

Gamintojas-Anguila Estiare

1.3.Aukštos kokybės kabelio pratraukėjas 3,5mm diametro sustiprinto stiklo pluošto su PE apvalkalu.

Techninės charakteristikos:

-Diametras 3,5mm;

-Ilgis 10m . ZN kodas 187615

-Ilgis 15m . ZN kodas 187616

-Ilgis 20m . ZN kodas 187605

                            -Ilgis 30m. ZN kodas  187607

                             Gamintojas-Anguila Estiare

Anguila Estiare katalogas LT.
Estiare katalogas LT.pdf
Adobe Acrobat Document 1.6 MB

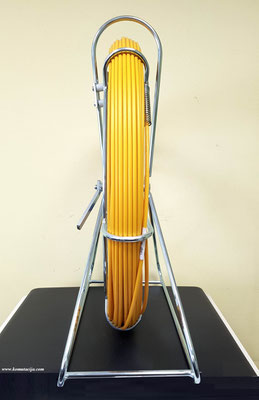

1.4.Aukštos kokybės kabelio pratraukėjas 3mm diametro sustiprinto stiklo pluošto su PE apvalkalu.

Gamintojas Vetter GMBH Vokietija.

     Techninės charakteristikos:

  Modelis        Kodas      Ilgis,m        Diametras      Svoris,kg

  ES 3-20       211.010       20              230x35               0,23

  ES 3-30       211.012       30              230x35               0,35

  ES 3-50       211.014       50              230x35               0,55

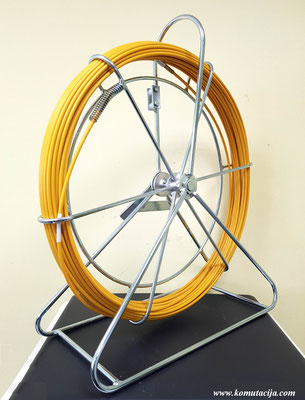

1.5.Aukštos kokybės kabelio pratraukėjas 3,5mm diametro sustiprinto stiklo pluošto su PE apvalkalu.Labai patogioje lengvoje ritėje.

Gamintojas Estiare-anguila.

     Techninės charakteristikos:

  Modelis                  Kodas       Ilgis,m      ZN Kodas

  H250/10/3,5       3.0357.010       10

  H250/15/3,5       3.0357.015       15

                                     H250/20/3,5       3.0357.020       20        187617

                                     H250/30/3,5       3.0357.030       30

                                     H250/40/3,5       3.0357.040       40        187618

                                     H250/50/3,5       3.0357.040       50        187619

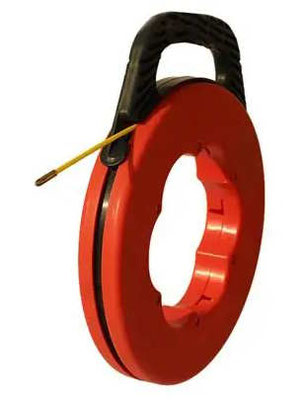

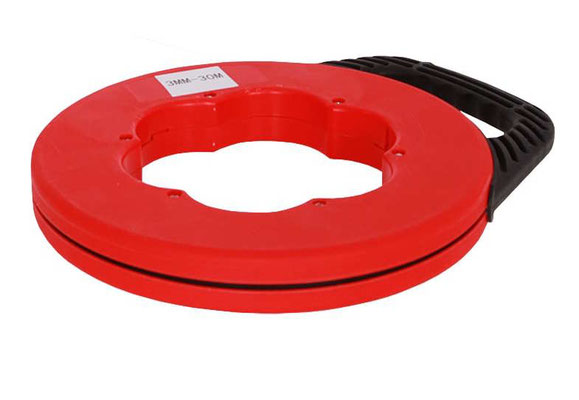

1.6.Aukštos kokybės kabelio pratraukėjas 3mm diametro sustiprinto stiklo pluošto su PE apvalkalu.gaminama su plastikiniu korpusu pratraukėjo susukimui,kas palengvina pratraukėjo vartojimą.

Gamintojas Vetter GMBH vokietija.

     Techninės charakteristikos:

  Modelis        Kodas      Ilgis,m        Diametras             Svoris,kg

  RS 3-20       211.002       20             320x250x80               1,20

  RS 3-30       211.004       30             320x250x80               1,26

  RS 3-50       211.006       50             320x250x80               1,50

The following accessory is supplied with the Mini Rod:

 • 1 Spring guided tip D 7 and 1 pc. D 10 mm.

• 1 cable grip with brass eye for cable-D 6- 9 mm.

• 1 Pulling rubber disc D 75 mm.

• 1 Service-set different parts with instruction.

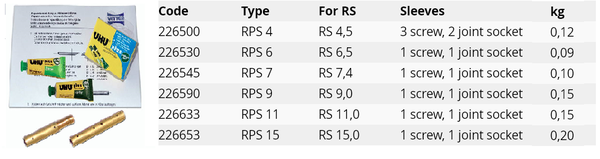

1.7.Kabelio pratraukėjo 3,5mm remontinis komplektas.ZN kodas 187621

Kabelio pratraukėjo remontinis komplektas skirtas lūžusiam pratraukėjui suremontuoti.

Lygiai nupjauname nulaužtus pratraukėjo galus,užklijuojame žalvarinius galus su išoriniu sriegiu,o paskui juos sujungiame vamzdelio pagalba su vidiniu sriegiu.

2.Kabelių pratraukimo sistemos lauko požeminėms kanalizacijoms.

Dauguma atvejų, kabelių traukimas į požeminius vamzdžius  nėra tokia lengva užduotis. Daug kliūčių daro darbą sudėtingą, nepriklausomai nuo to, ar jis yra atliekamas su trumpais vamzdžių  ilgiais 60 m ar  intervalais 100 - 120 m. Sudėtingos problemos gali iškilti,  klojant optinį kabelį,kurių ilgiai būna 1000-2000m.Panaudojant protingai suprojektuotas lengvasvores kabelių pratraukimo sistemas ir gerai planuojant, klojimo sunkumai gali būti sumažinti iki minimumo.Galime pasiūlyti vokiečių firmos VETTER GMBH gamybos kabelių pratraukimo (įtraukimo) sistemas,kurios leidžia įtraukti optinį kabelį į ilgus ir išlenktus vamzdžius.

Techniniai duomenys:
Vidurinis sluoksnis: stiklo skaidulų  šerdis;
Išorinis apvalkalas: polipropileno (PP);
Atspari dilimui ir ultravioletiniui spinduliavimui (UV);
Su antgaliu kabelio traukimo lynui prikabinti;
Pratraukimo lynas suvyniotas į ritės rėmą su stabdžiu;
Ritės rėmas termiškai cinkuotas;
Gumuoti ratai,kurie daro pratraukėją lengvai transportuojamą.

 Pratrakėjai RS 6-60,kurio ilgis yra 60m,o diametras 6,5 mm,skirti dirbti vamzdžiuose,kurių diametras yra iki 60mm.Jie yra komplektuojami mažesniais RAK tipo angaliais.Didesnio diametro , apie 110mm ,vamzdžiuose jie gali susisukti ir spyruokliuoti atgal.Tokiu atveju jau reikėtų naudoti pratraukėjus,kurių diametras yra 9mm ir didesnis.PVZ RS 9-60 arba didesnį.



Pratraukėjai kurių diametras yra 9mm ar didesni,paprastai komplektuojamas standartiniu antgaliu,kuris sukasi apie savo ašį ir neleidžia lynui susivynioti.

Atskirai perkant komplektą sudaro:

RAF 25 Kodas  226400 Pratraukėjo antgalis su apvalia kiauryme gale;

RSL 10 Kodas  226440 Kilpa su prakištu varžtu,užsukama ant RAF 25.





Antgaliai lynams,pagaminti iš aliuminio arba iš poliamido.

Kodas

Tipas

D/Sriegis

Lyno st.

Medžiaga

kg

226320

RAK 11

11/M 5

4,5

Alu

0,01

226350

RAK 12

12/M 8

6,5

Alu

0,01

226380

RAK 17

17/M 12

9-15

Alu

0,02

226400

RAF 25

25/M 12

9-15

Alu

0,05

226410

RKF 28

28/M 12

9-15

Polyamidas

0,08

226420

RKF 40

40/M 12

9-15

Polyamidas

0,14







Dažniausiai naudojamos kabelių pratraukimo sistemos:

      TIPAS        KODAS       DIAMETRAS    ILGIS     RITĖS DIAMETRAS     SVORIS

      RS6-60        213563           6mm           60m              600mm                   8,0kg.

      RS9-60        215163           9mm           60m              800mm                   20,60kg.

      RS9-80        215243           9mm           80m              800mm                   22,00kg.

      RS9-100      215303           9mm           100m            800mm                   24,10kg.

      RS9-120      215363           9mm          120m             800mm                   26,20kg.

      RS11-100    221310          11mm          100m            1000mm                 37,50kg.

      RS11-150    221463          11mm          150m            1000mm                 45,50kg.

      RS11-200    221603          11mm          200m            1000mm                 53,50kg.

      RS11-250    221763          11mm          250m            1200mm                 67,10kg.

      RS11-300    221913          11mm          250m            1200mm                 75,20kg.



Kad palengvinti darbą ir nustatyti įtraukimo ilgį,ant ritės šono vidinėje pusėje yra galimybė atskirai įsigyti ir pritvirtinti skaitliuką,kuris rodo ištraukto lyno ilgį.

Skaitliuko paklaida sudaro ± 0.5 %,kas atitinka apie 0,1m.Tai yra labai aukštas tikslumas tokio tipo darbams.

  Pratraukėjai gali komplektuotis įvairiais angaliais.Jųasortimentą galite rasti puslapyje Vetter  GmBH.

3.Lynai kabelių pratraukimo sistemoms.

Naudojant kabelio pratraukimo sistemas pratraukimo lynai dyla,lūžta.Vetter gamina ir atskirai parduoda kabelių pratraukimo sistemųatsarginius geltonus lynus, be ritės, aukščiausios kokybės iš armuoto pluošto strypo su PP danga.

Žemiau pateikta lentelė su galimais atsarginiais lynais.

Vetter

kodas



Tipas

Diametras,

 mm

Ilgis,

m

Alu-tip-D

Svoris,

kg

ZN Kodas

211590

ES 4,5-40

4,5

40

11 mm

1,10



211630

ES 4,5-60

4,5

60

11 mm

1,60



211670

ES 4,5-80

4,5

80

11 mm

2,10



214523

ES 6,5-40

6,5

40

12 mm

2,10



214563

ES 6,5-60

6,5

60

12 mm

3,10



214603

ES 6,5-80

6,5

80

12 mm

4,10



217103

ES 9-40

9,0

40

25 and shackle

4,50



217163

ES 9-60

9,0

60

25 and shackle

6,60

187628

217243

ES 9-80

9,0

80

25 and shackle

8,60

187629

217313

ES 9-100

9,0

100

25 and shackle

10,80

187630

217373

ES 9-120

9,0

120

25 and shackle

12,90

187631

223463

ES 11-150

11,0

150

25 and shackle

24,40

187634

223613

ES 11-200

11,0

200

25 and shackle

32,40

187648

223763

ES 11-250

11,0

250

25 and shackle

40,50



223913

ES 11-300

11,0

300

25 and shackle

48,50



224320

ES 15-200

15,0

200

25 and shackle

40,00



224340

ES 15-250

15,0

250

25 and shackle

50,00



224360

ES 15-300

15,0

300

25 and shackle

60,00



224380

ES 15-350

15,0

350

25 and shackle

70,00



224400

ES 15-400

15,0

400

25 and shackle

80,00



Kabelių pratraukėjų ir pratraukimo sistemų kainininką rasite ČIA:
Vetter pratraukejai_20150922.pdf
Adobe Acrobat Document 730.9 KB

Plumett-snake eye.

Tai PLUMETTAZ SA-kabelių instaliavimo technikos ir technologijų išdirbimoir gamybos lyderės pirma pasaulyje pagaminta robotizuota kabelių pratraukimo-įtraukimo sistema,skirta esamų optinių tinklų plėtimui,ryšių kanalizacijos ir vamzdynų techninės būsenos įvertinimui videoendoskopo pagalba.

Techninė specifikacija:

  -Kompaktiškas valdymas;

  -Įmontuota vaizdo kamera ir LED pašvietimas;

  -Galimybė pratraukti kabelius per "T" ir "X" tipo vamzdyno sujungimus.

Daugiau informacijos rusų kalba rasite Čia:www.mirntc.ru.

Sleevejack-kabelio praklojimo ir pakeitimo sistema.

Optinio kabelio būgnų transportavimo priekaba.

Tiesiant ilgesnes trasas tenka naudoti optinio kabelio būgnus nuo kelių šimtų kilogramų iki keleto tonų.Tokiu atveju labai praverčia Optinio kabelio būgno transportavimo priekaba.

 Vokiečių firma Vettter GmbH  gali pasiūlyti keleto priekabų rūšių.Vieną iš jų matote paveikslėlyje.Kodas 342.093.

Kabelio būgno priekaba su reguliuojamo aukščio vilkties sija.Gali judėti iki 80 km / h,greičiu.Priekaboje,gervės pagalba,numatytas kabelio būgno užkėlimo mechanizmas.Kas leidžia,pagal gamintoją,būgną užsikelti ir vienam darbuotojui.Visos priekabos metalinės dalys yra cinkuotos.

 Šita priekaba gali atlaikyti bendrą 1300kg apkrovą ir talpinti iki 1650mm diametro būgną.

Kabelio būgno laikiklis.

Optinio kabelio nuvyniojimui nuo optinio kabelio būgno galime naudoti ir stacionarų  Vetter GmbHfirmos būgno laikiklį.Kodas 311.130.Kabelio būgno laikiklis turi krumpliaračio pavarą,reguliojamo aukščio kojas,saugos skriejikus.Patys šoniniai laikikliai yra ant dviejų ratukų,apkaustytų guma.Ant šito tipo laikiklio galima užkelti būgną,kurio diametras yra 600-1750mm.

 Būgno laikiklis susideda iš:

  -Domkrato TZ 15,15kN,600-1750,svoris-32kg.Kodas 311.130;

  -Plieninės ašies KAV7521 51*1500mm,apkrova max-2 tonos.Kodas 314.300;

  -Arba aliumininės ašies,su guoliais KAD7521 75*2100mm,apkrova max-5 tonos.Kodas 314.640;

  -Laiptuotų įdėklų ZBP 51-plieninei ašei,ZPB 76-aliuminio ašei.Kodai 315.505,315.510;

 Papildomai galime įsigyti:

  -Plieninės ar aliuminės būgno ašies šoninius fiksatorius.Kodai 315.110,315.170;

  -Veleno pakaba su apkaba,būgno įkėlimui-iškėlimui.Kodas 315.400;

  -Tepalo (lubrikanto),kuris sumažina įtraukiamo kabelio trintį iki 80%.Kodai 235.100-235.230.



Čia rasite būgno laikiklio su plienine ir aliumine ašimi su guoliu kainas.
Bugno laikiklis 20100709 B.K..pdf
Adobe Acrobat Document 110.7 KB

Kabelių būgnų priežiūra.

 Optinis kabelis yra vertingas produktas. Įprastinė kabelio pervežimo pakuo tė yra būgnas. Būgno lentos yra pakankamai storos, kad išliktų nesulūžusios. Tačiau, kai kabelio masė siekia 4 tonas, jis tampa labai pažeidžiamas. Tinkamai elgiantis, būgnas saugos kabelį nuo sugadinimo pervežimo metu. Sulūžus būgnui, gali būti pažeistas ir kabelis. Pažeidimas gali būti pastebėtas tik kabelį sumontavus, kada remontas gali būti labai brangus.

  Šios instrukcijos tikslas yra paaiškinti, kaip reikia tinkamai elgtis su būgnais, kad būtų išvengta kabelio sugadinimo.



Būgnų priežiūros instrukcija
Drum handling guide_LIT.pdf
Adobe Acrobat Document 788.4 KB
