Optinio jungiamojo šviesolaidžio rezervo talpos.

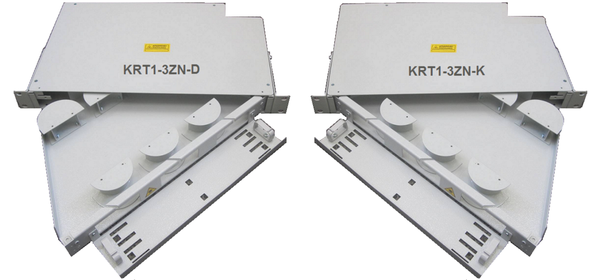

1.19"/1U Jungiamojo šviesolaidinio kabelio rezervo talpa OKRT-1-3 ZN kodas 550549.

Ši rezervo talpa yra su kampiniu išsukimu,kas palengvina kabelio rezervo susukimą.

Kabelio įvedimo anga užklijuota šepetėliu,kas apsaugo nuo dulkių.Panelė turi nuimamą lentynėlę jungiamųjų šviesolaidžių palaikymui.Medžiaga-aliuminis

Galimi du variantai:

  -19"/1U-Gabaritai 44x483x280 ,Talpa 3x10m(d-2,8mm OK),svoris 2,4kg;

  -19"/2U-Gabaritai 88x483x280 ,Talpa 3x20m(d-2,8mm OK),svoris 3,8kg;



2.19"/1U Jungiamojo šviesolaidinio kabelio rezervo talpa.

Ši rezervo talpa yra ištraukiama su priekine  pagrindo fiksacija.

3.19"/1U Jungamojo šviesolaidinio kabelio rezervo talpa.

Ši rezervo talpa yra su ištraukiamu pagrindu ir kreipiančiaisiais žiedais,kas palengvina kabelio rezervo susukimą.Montavimo gylis 300mm.



4.19"/1U Jungamojo šviesolaidinio kabelio rezervo talpa. Gamintojas AFC group.

Ši rezervo talpa yra su ištraukiamu pagrindu ir turi 13 kreipiančiųjų žiedų,kas palengvina kabelio rezervo susukimą.

Gabaritai:433x330x44,5mm.Montavimo gylis 330mm.

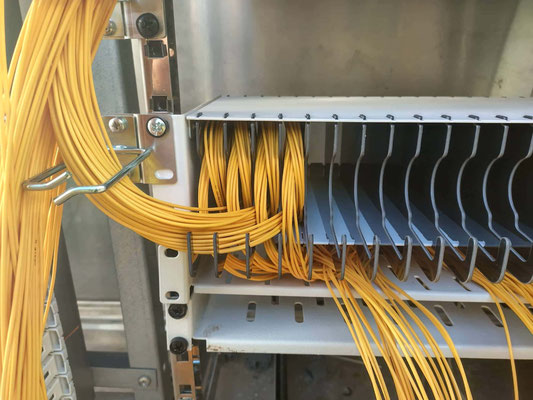

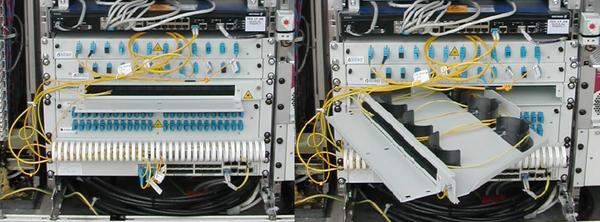

5.19"/1U Jungiamojo šviesolaidinio kabelio rezervo panaudojimo pavyzdys.



Raudona rodykle parodyta įsukta kabelio rezervo talpa.

6.19"/1U Jungamojo šviesolaidinio kabelio rezervo talpa.

Ši rezervo talpa yra su ištraukiamu pagrindu ir kreipiančiaisiais žiedais,kas palengvina kabelio rezervo susukimą.Papildomai turi jungiamųjų šviesolaidinių kabelių palaikymo lentynėlę.Montavimo gylis 300mm.



7.19"/1U Jungamojo šviesolaidinio kabelio rezervo talpa.Ši rezervo talpa yra su ištraukiamu pagrindu ir  dviem kreipiančiųjų žiedų sistemomis po keturis žiedus,kas palengvina kabelių rezervo susukimą į atskiras grupes.Gylis gali būti 280 arba 300mm.Turi užraktą.

8.19"/1U kabelio rezervo talpa.

 -19 coliu tvirtinimas;

  -Kabelių įvedimas iš priekio;

  -Spalva RAL7035.

9.19"/1U Jungiamojo šviesolaidžio kabelio rezervo talpa-neištraukiama.

    19"/1U Cable Overlength Shelf/Drawer  non-extendable

Specifikacija:

-Pagaminta iš 1,2mm plieno lakšto;

-Neištraukiama;

-Galinėje dalyje keičiamos plokštelės leidžia tvirtinti įvairaus tipo sandariklius;

-Galimybė kabelius tvirtinti dėžutės viduje;

-Spalva:Pilka RAL7035 arba juoda RAL9005;

-Gabaritai44x485x230mm;



-Šoniniai 19" laikikliai talpą leidžia įgilinti 35mm;

-Gali būti komplektuojama su 70mm arba 100mm kabelių palaikymo lentynėle.

10.19"/1U Jungiamojo šviesolaidžio kabelio rezervo talpa-ištraukiama.

         19"/1U Cable Overlength Shelf/Drawer  extendable

Specifikacija:

-Pagaminta iš 1,2mm plieno lakšto;

-Ištraukiama konstrukcija;

-Galinėje dalyje keičiamos plokštelės leidžia tvirtinti įvairaus tipo sandariklius;

-Galimybė kabelius tvirtinti dėžutės viduje;

-Spalva:Pilka RAL7035 arba juoda RAL9005;

-Gabaritai44x485x230mm;

-Šoniniai 19" laikikliai talpą leidžia įgilinti 35mm;

-Gali būti komplektuojama su 70mm arba 100mm kabelių palaikymo lentynėle.

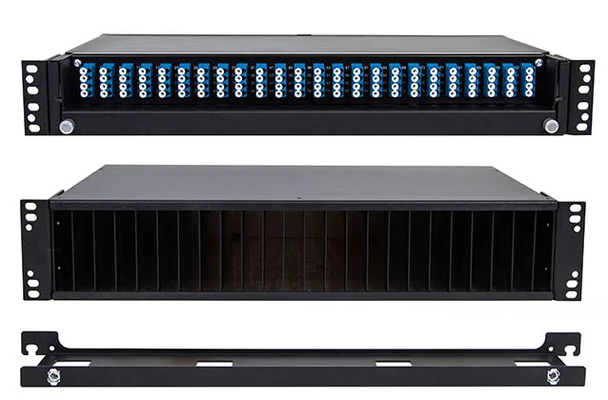

11.19"/2U 24S Šviesolaidinio jungiamojo kabelio rezervo talpa.

      19"/2U Patch Handling Unit

19"/2U Jungiamųjų šviesolaidinių kabelių tvarkymo-perteklinio kabelio ilgio saugojimo blokas.Kabelių tvarkymo blokas yra pagamintas iš dažyto alucinko plieno lakšto ir atitinka RoHS.Įrenginys yra padalintas į 24 skyrius, skirtus vertikaliam jungiamųjų šviesolaidinių kabelių laikymui.Viename skyriuje galima sutalpinti iki 6m jungiamojo šviesolaidinio kabelio 2-3mm storio.

Pagrindinė šio įrenginio paskirtis – tvarkyti perteklinius jungiamųjų kabelių ilgius,prijungtus tarp bet kurio šviesolaidinio kabelio paskirstymo bloko (ODF) ir aktyvinės įrangos.

Naudojant kabelio perteklinio rezervo saugojimo įrenginį sistemoje, galima naudoti standartizuoto ilgio jungiamuosius šviesolaidinius kabelius.Tuomet nereikia ieškoti kiekvienam sujungimui optimalaus kabelio ilgio.

Tvirtinimo kronšteinai tinka ir 19 colių standartiniam tvirtinimui, ir metrinėms (ETSI) tvirtinimo angoms.

Specifikacija.

Plotis:Atitinka 19 colių standartą-483mm

Aukštis: 2U

Gylis:185mm

Sekcijų skaičius kabeliams:24

Talpa:24 PATCH kabeliai po 2m

Aptarnavimas:iš priekio

Gabaritai:88 × 482 × 185(234)mm

Spalva:Balta

Lengvas svoris:2,2kg.

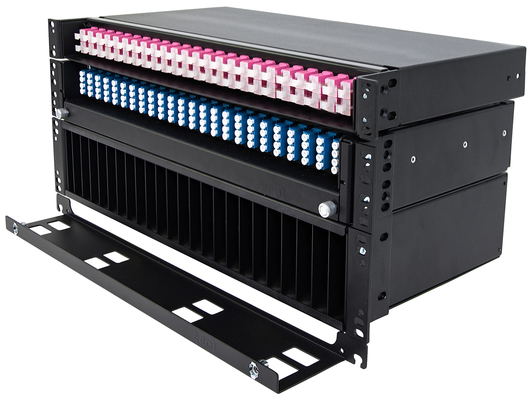

12.19"/2U 24SL Šviesolaidinio jungiamojo kabelio rezervo talpa.

      19"/2U 24SL Patch Handling Unit

Šviesolaidinis ODF (Optical Distribution Frame) sudaro skaidulų užbaigimo ir kabelių bei optinių laidų apsaugos ir administravimo sistemą, kuri yra gyvybiškai svarbi šviesolaidinio tinklo dalis. „Foss“ siūlo keletą skirtingų plokščių sprendimų, sukurtų taip, kad atitiktų įvairius šiuolaikinių šviesolaidžių montuotojų poreikius:

- Įeinančių kabelių pertekliaus tvirtinimo, nukreipimo ir saugojimo sistema.

- Paskirstymo blokas (ODF), skirtas skaidulų ir jungčių užbaigimui, apsaugai ir administravimui.

- Sistema, skirta nukreipti, apsaugoti ir saugoti perteklinius optinius laidus.

Plokštė skaidulų užbaigimui

FP PRO seriją sudaro kelios plokštės, skirtos optinio kabelio užbaigimui. Geras priedų pasirinkimas palengvina greitą ir saugų skaidulų naudojimą. Iš anksto užbaigti sprendimai dažnai naudojami telematinėse patalpose, bet vis dažniau ir biuro kabeliams paskirstyti.

13.19"/2U Šviesolaidinio jungiamojo kabelio rezervo talpa.

Ši rezervo talpa turi keturias rites jungiamojo kabelio rezervo suvyniojimui.

Specifikacija:

   -kairysis ir dešinysis kabelis įvedimas/išvedimas;

   -minkšta medžiaga ant priekinės ir galinės sienos suteikia papildomą apsaugą;
   -nuimamas dangtis palengvina naudojimąsi;
   -ventiliacinės grotelės dugne ir dangtyje leidžia naudoti virš aktyvinės įrangos;
   -yra galimybė priekinio ir galinio tvirtinimo;

   -galimybė keisti 19“ ir 21“ tvirtinmą.

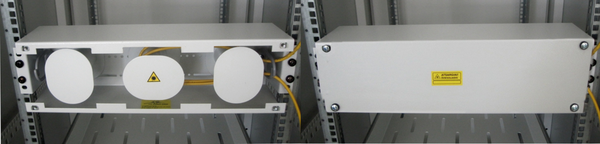

14.19"/3U optinio kabelio rezervo talpa.

Su PVC tvarkymo elementais.Gylis 80mm.

15.19"/3U optinio kabelio rezervo talpa.ZN kodas 550492

Gabaritai:132x483x100mm.Gylis 100mm.Viduje su trimi OKR-VM90 ritėmis ir dviem plastikiniais  žiedais 47*80 kraštuose.Kabelių rezervo talpos viršutiniai kraštai yra užlenkti link centro.Susidaręs bortas neleidžia "iššokti" pertekliniam optinio kabelio ilgiui iš talpos.Užlenkimo kampuose yra stačiakampės kiaurymės į kurias įsegamos M6 veržpės ir talpa uždengiama atskiru dangčiu,kuris tvirtinamas keturiais varžtais į šias įsegtas veržles.Viršutinė talpos dalis yra iškilusi 30mm virš 19 colių tvirtinimo taškų šonuose,kas leidžia įvesti optinio kabelio perteklinį ilgį pro  talpos šoną.

16.19"/3U Šviesolaidinių jungamųjų kabelių rezervo talpa.

Gamintojas Siemon.

Instaliavimo Instrukcija Nr.1



17.Šviesolaidinio jungamojo kabelio rezervo talpa.

 Tai lengva ir ekonomiška konstrukcija,ypač tinkanti 19 colių konstrukcijose.

18. 19"/1U šviesolaidinio jungamojo kabelio rezervo talpa.Gamintojas-Huawei.

  Kabelio rezervo talpai suvynioti  naudojamos specialios pusinės ritės ir lankstūs šarnyriniai kanalai.



19.Šviesolaidinio jungamojo kabelio rezervo specialūs laikikliai.

  Tam tikslui gali būti naudojamos specialios ritės rezervo talpai suvynioti.

20.Metalinis kryžminis reguliuojamas rėmelis.

Pagamintas iš metalo juostų.Juostos hali būti dažytos miltelinio dažymo technologija arba cinkuotos.Rezervo kryžmės gdiametro reguliavimas užtikrina atitinkamą švelnų optinio kabelio lenkimo kampą priklausomai nuo kabelio tipo ir rezervo ilgio.Gali būti skirting gabaritų:

-a)250-350mm,kuris labiau tinka 19 colių komutacinėse spintose,bei sieninėse spintose;

-b)500-700mm,labiau tinka šuliniuose;

-c)800-1000mm,labiau tinka 16mm diametro ir storesniems kabeliams.

21.Rezervo talpa 600x600x100mm.

Tai universali sieninio tvirtinimo jungiamojo šviesolaidinio kabelio rezervo talpa pagaminta iš metalo su apsauginiu dangčiu su įvadu ir išvadu.

22.Rezervo talpa 300 -500mm.

Gali būti gaminami 300 ar 500 mm diametro apskritimai su pritvirtintomis VELCRO limpančiomis medžiaginėmis juostelėmis.Tokio rezervo talpa atitinkamai 10-15metrų šviesolaidinio jungamojo kabelio.Galima numatyti rezervo tvirtinimo kiaurymes,kas leistų plačiai panaudoti ar 19 colių FTTH spintose ar sieninėse vidaus ar lauko spintose.

23.Optinio kabelio rezervo talpa orinėms linijoms.

Atlieka ir optinės movos palaikymo funkciją.





24.Optinio kabelio rezervo talpa kabinimui ant gelžbetoninių ir metalinių elektros perdavimo linijų bei geležinkelio stulpų.
