Nešiojamos ant nugaros kabelinės ritės

Cable reels on backpacks

Nešiojamas ant nugaros kabelines rites galima naudoti tiek telefoninio,kompiuterinio ar šviesolaidini kabelio susukimui.Dažniausiai jose telpa nuo 50metrų iki 500m kabelio,priklausomai nuo kabelio tipo ir diametro.Pagrinde jos gaminamos iš metalo.

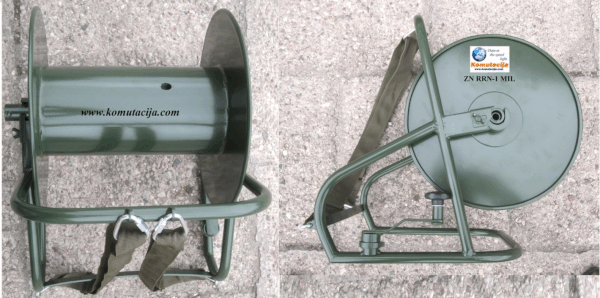

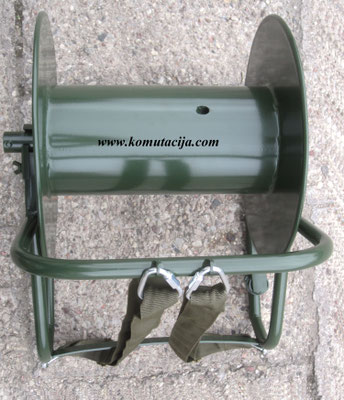

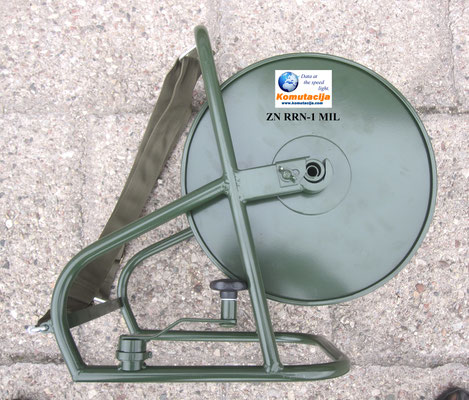

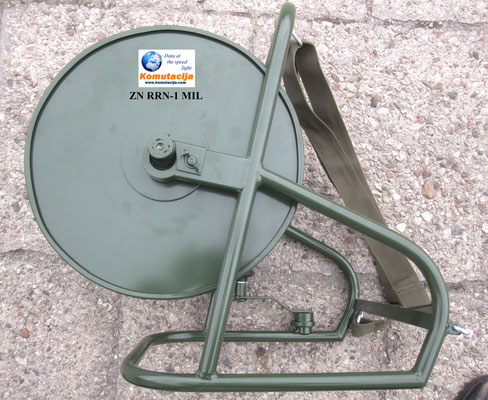

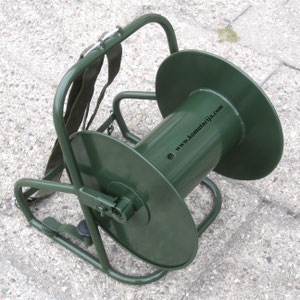

1.Kabelinė ritė nešiojama ant nugaros ZN KRN-1 MIL.ZN Kodas 581409

   Cable reel back pack type

       Nešiojamą ant nugaros kabelinę ritę galima naudoti tiek telefoninio,kompiuterinio ar šviesolaidini kabelio susukimui.Dažniausiai jose telpa nuo 50metrų iki 500m kabelio,priklausomai nuo kabelio tipo ir diametro.Pagrinde jos gaminamos iš metalo.

       Kabelinė  ritė nešiojama ant nugaros ZN KRN-1 MIL,yra skirta lauko telefoninio kabelio suvyniojimui.Ji yra pagaminta iš metalo ir pritaikyta nešti ant nugaros medžiaginių diržų pagalba.

       Ritė susideda iš:

- rėmelio (karkaso),pritaikyto nešti ant nugaros,pagaminto iš 20mm metalinio vamzdžio su dviem reguliuojamo ilgio diržais,skirtais ritės nešiojimui ant nugaros (svoris-4,00kg);

-metalinės kabelinės ritės (svoris-4,65kg.).

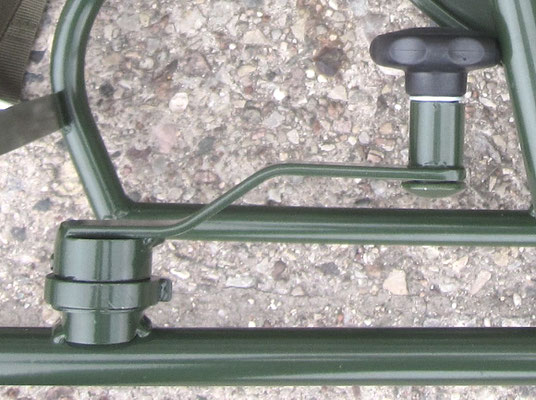

-nuimamos sukimo rankenos su plastikine rankenėle,skirtos ritės sukimui,kuri turi stacionarų tvirtinimą ant vieno ritės rėmo šono.

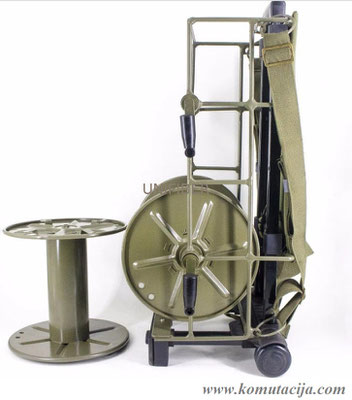

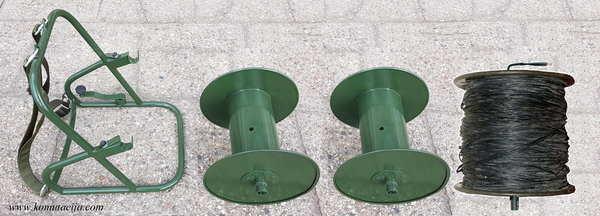

Nešiojamos kabelinės ritės konstrukcija leidžia lengvai nuimti ritės būgną nuo nuo jį laikančio rėmo.Tokia konstrukcija leidžia turėtį vieną ritės laikymo rėmą ir keletą keičiamų ričių,į kurias galima prisivynioti papildomus kabelio ilgius.

Specifikacija:

1.Ritės būgno diametras-150mm.

2.Ritės būgno ilgis-300mm.

3.Ritės būgno svoris-4,65kg

4.Ritės šoninių diskų diametras-340mm.

5.Bandri gabaritai-510x390x535mm

6.Ritės su rėmu svoris-8,65kg.

7.Karkasas pagamintas iš 20mm metalinio vamzdžio.

8.Turi du medžiaginius žalios spalvos reguliojamo ilgio diržus,skirtus ritės nešimui ant nugaros.

9.Turi nuimamą rankeną nuo vieno ritės šono,kuri skirta kabelio suvyniojimui.

10..Transportavimo metu sukimo rankena yra pritvirtinama ant ritės vieno karkaso šono ant tam tikslui pritvirtinto laikiklio.

11.Nuo ritės vidinės būgno dalies į vieno ritės šono išorę yra išvestas 10mm vamzdelis,skirtas ryšio kabelio pradžiai išvesti į ritės išorę jo kontrolei.

12.Konstrukcija nudažyta milteliniu būdu tamsiai žalia RAL 6020 spalva.

  Pastaba: Pagal atskirą užsakymą ir papildomą kainą, rėmelį pritaikytą nešti ant nugaros,galima papildomai aprūpinti paminkštinimais ant reguliojamo ilgio diržų ir paminkštinimu ant metalinės 25mm plokštelės juosmens srityje.

Kabelinė ritė nešiojama ant nugaros ZN KRN-1 MIL.Aprašymas
Kabeline rite nesiojama ant nugaros ZN
Adobe Acrobat Document 426.7 KB

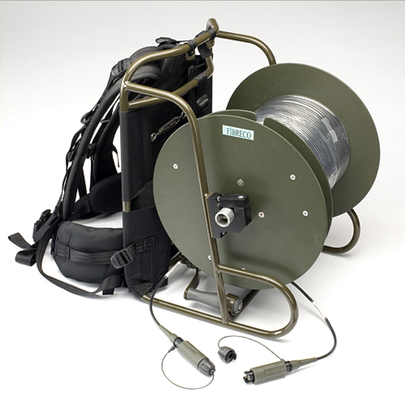

2.Kabelinė ritė nešiojama ant nugaros ZN KRN-2-3D MIL.ZN Kodas

   Fiber optical cable reel back pack type

  Mobilią nešiojamą ant nugaros (BACK PACK) kabelinę ritę galima naudoti tiek telefoninio,kompiuterinio ar šviesolaidini kabelio susukimui-išsukimui lauka ar vidaus sąlygomis,kai reikalinga užtikrinti ryšį tarp įrenginių..Dažniausia tokio tipo ritėse telpa nuo 50metrų iki 500m kabelio,priklausomai nuo kabelio tipo ir diametro.Ritė pagaminta iš metalo.

   Kabelinė  ritė nešiojama ant nugaros ZN KRN-2-3D MIL,yra skirta jungiamojo šviesolaidinio,ar kito tipo komutacinio kabelio suvyniojimui,kai ,nepriklausomai nuo išvynioto kabelio ilgio,yra reikalinga turėti priėjimą prie abiejų jungiamojo kabelio galų.Ji yra pagaminta iš metalo ir pritaikyta nešti ant nugaros medžiaginių diržų pagalba.

       Ritė susideda iš:

- rėmelio (karkaso),pritaikyto nešti ant nugaros,pagaminto iš 20mm metalinio vamzdžio su medžiagine "kuprine" su dviem reguliuojamo ilgio diržais,skirtais ritės nešiojimui ant nugaros;

-metalinės kabelinės ritės su 3 diskais;

-sukimo rankenos su atlenkiama plastikine rankenėle,skirtos ritės sukimui;

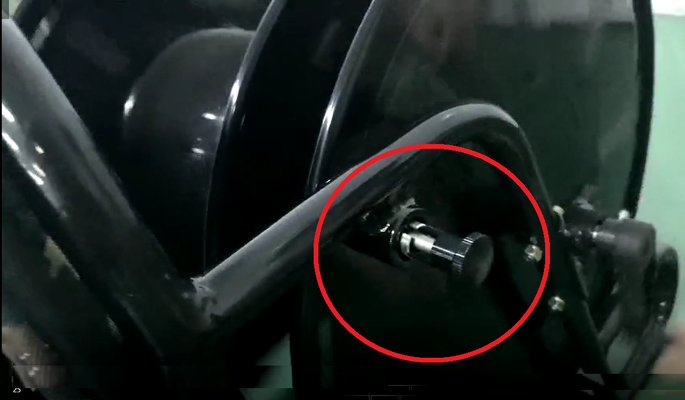

-spyruoklinio stabdymo mechanizmo su slankiu kaiščiu,kuri įšoka į apvalią kiauryme disko šone ir stabdo ritės sukimąsi transportavimo metu.

Specifikacija:

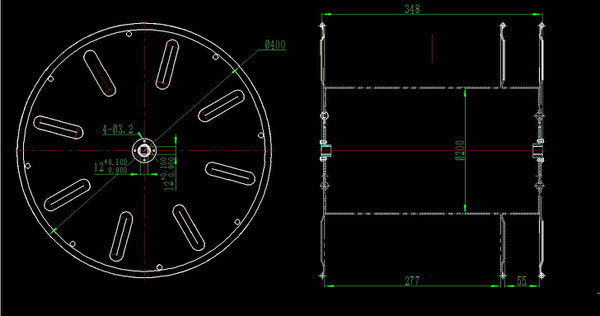

1.Ritės būgno diametras-200mm.

2.Ritės bendras būgno ilgis-348mm,iš kurių:

  2.1.Pagrindinė būgno dalis,kurios ilgis yra 277mm;

  2.2.Papildoma dalis,jungiamojo kabelio pradžiai,kurios ilgis yra 55mm.

3.Ritės trijų diskų diametras-400mm.

4.Bandri gabaritai (aukštis x plotis x gylis)-440x390x535mm

5.Ritės su rėmu ir pernešimo kuprine svoris-13,03kg.

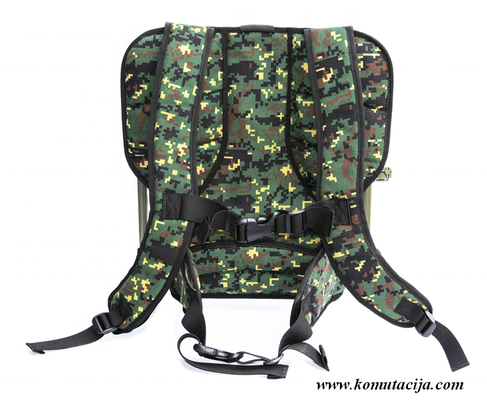

6.Turi medžiaginę "kuprinę'' iš maskuojančios medžiagos su dviem reguliojamo ilgio diržais,skirtos ritės nešimui ant nugaros.

7.Viename šone turi metalinę rankeną su gale užlenkiama-atlenkiama plastikine  rankenėle,skirtą kabelio suvyniojimui.

8.Vidurinis ritės diskas, nuo disko viršaus iki būgno šerdies, turi  iškirptą apie 30mm pločio pailgą kiaurymę,skirtą jungiomojo šviesolaidinio kabelio su juntimis perėjimui iš kabelio pradžios disko dalies į pagrindinę būgno dalį,kur suvyniojamas visas likęs jungiamojo kabelio ilgis.

8.Konstrukcija nudažyta milteliniu būdu tamsiai žalia RAL 6020 spalva.

Kabelinės ritės nešiojamos ant nugaros ZN KRN-2-3D MIL aprašymas
Kabelinė ritė nešiojama ant nugaros ZN K
Adobe Acrobat Document 309.2 KB

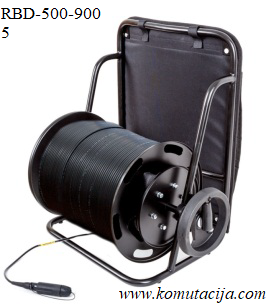

3.Kabelinė ritė nešiojama ant nugaros RBD-500

Nešiojama kabelinė ritė su diržais nešimui ant pečių.Tinka naudoti lauko sąlygomis.

Svoris su HMA jungtimis 200 m kabelio yra 15 kg.

Ritės būgnas būna dviejų variantų:

-200 m.taktinio 5,5mm kabelio;

- 500 m taktinio 5,5mm kabelio.

Tipiniam 5,5 mm skersmens taktiniam kabeliui yra naudojamas RBD-200 būgnas.Tuščio būgno svoris-9,7kg.

Tipniam 5,5mm 500m taktiniam kabeliui naudojamas RBD-500 būgnas.Tuščio būgno svoris-10,7kg.

Konstrukcija gali būti nudažyta miltelinio dažymo technologija:

-Juoda spalva RAL 9005;

-Tamsiai žalia khaki matine spalva RAL 6014

RBD-200 ir RBD-500 matmenys

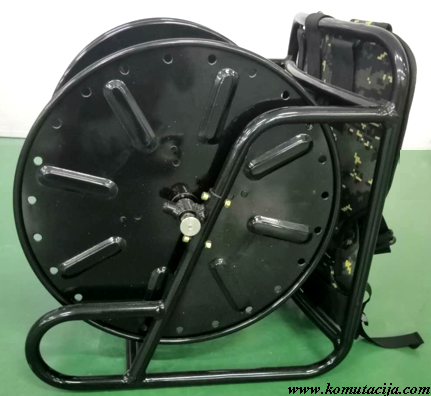

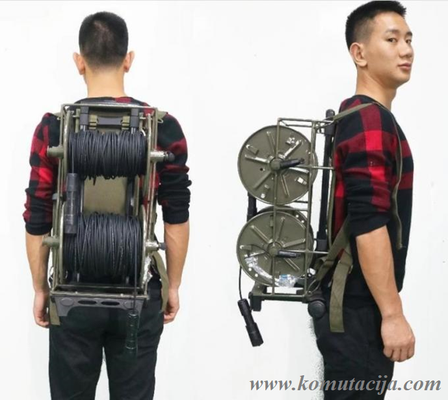

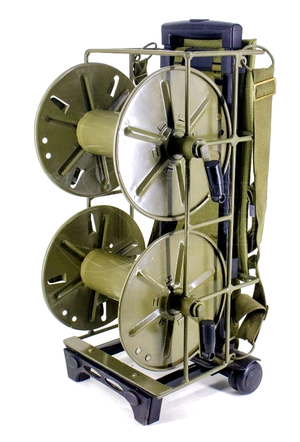

4.Nešiojama dviguba ritė ant nugaros SFD02.

Dviejų ričių kabelinė konstrukcija pagaminta iš metalo. ir yra skirta šviesolaidinio kabelio suvyniojimui.Ši taktinė SFD02 dviguba ritė, skirta intensyviam ir profesionaliam naudojimui.

Visų pirma, ši profesionali taktinė ritė yra pagaminta iš atsparių ir ypač stiprių smūginių medžiagų. Intensyviam naudojimui kabelio ritėje yra sulankstoma rankena ir būgno stabdis, kad būtų išvengta nepageidaujamo atsukimo.

Be to ji turi stabilią kuprinių tipo konstrukciją pagamintą iš patvarios medžiagos.Rėmas pagamintas iš lakštinio metalo,o būgnas pagamintas iš legiruoto metalo ir tsparaus smūgiams metalo lydinio.Tai leidžia pasiekti aukštą naudojimo stabilumą esant didelėms kabelių talpoms.

Priekinėje dalyje yra įrengta išorinė kabelio ritė, leidžianti lengvai suvynioti naudojamą kabelį.

Naudojant kokybišką ir atsparų mechaniniams poveikiams kabelį,bei patikimas jungtis pagal užsakymą, ši ritė tampa puikiu įrenginiu perduodant aukščiausią raišką ar duomenų srautą.Taip pat ji pasižymi tvirtumu ir ilgaamžiškumu.

Pagrindinės charakteristikos:

1.Ergonomiška konstrukcija,lengvai transportuojama;

2.Didelė talpa pagal kabelio tipą;

3.Stipri  ir tvirta;

4.Maksimali šviesolaidino kabelio apsauga;

5.Talpa 160-1600m,priklausomai nuo kabelio diametro;

6.Pakuotės gabaritai290*370*640;

7.Gabaritai:281mm*344mm*615mm;

8.Svoris: 7,12kg supakuotos ir 6,2kg išpakuotos;

9.Galimos šviesolaidinės jungtys:LC,FC,SC (pagal užsakymą);

         Kabelio talpa pagal diametrą:

         3mm-1800m     4mm-1000m     5mm-600m      6mm-450m     7mm-320m     8mm-250m      9mm-200m

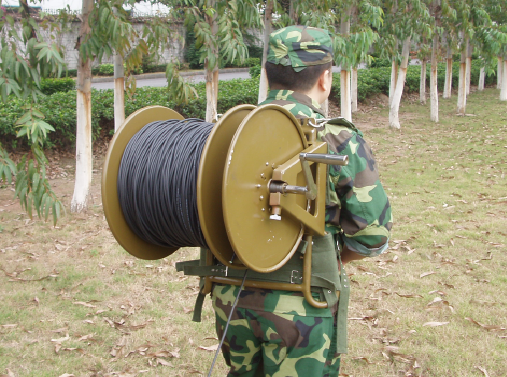

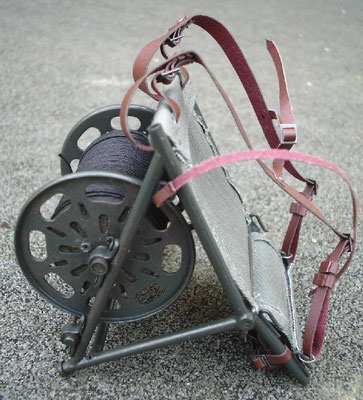

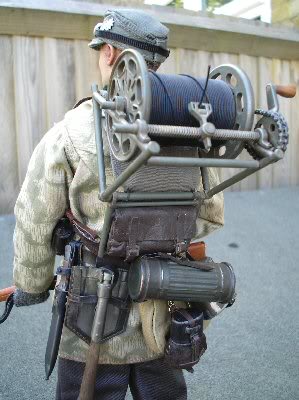

5.Nešiojamų ant nugaros ričių galerija
