Rankinės kabelinės ritės

Handheld Cable Reels

Rankines kabelines rites galima naudoti tiek telefoninio,kompiuterinio ar šviesolaidini kabelio susukimui.Dažniausiai jose telpa nuo 50metrų iki 500m kabelio,priklausomai nuo kabelio tipo ir diametro.

Rankinės kabelinės ritės galima suskirstyti:

1.Plastikinės;

2.Kombinuotos (rėmelis metalinis,o ritė plastikinė);

3.Metalinės.

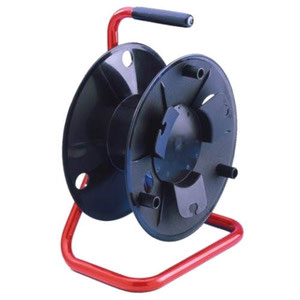

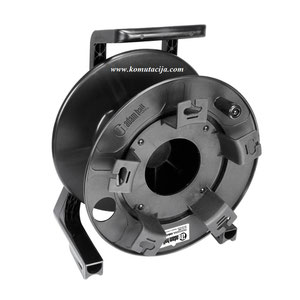

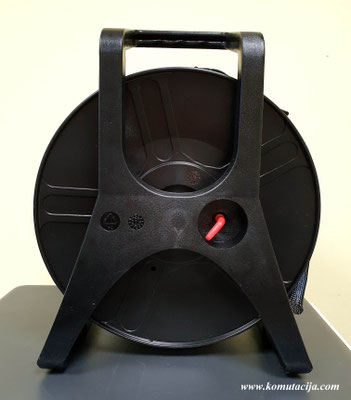

1.Plastikinės kabelinės ritės.

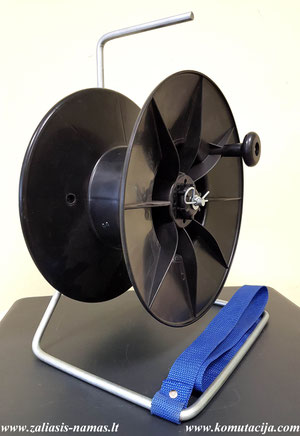

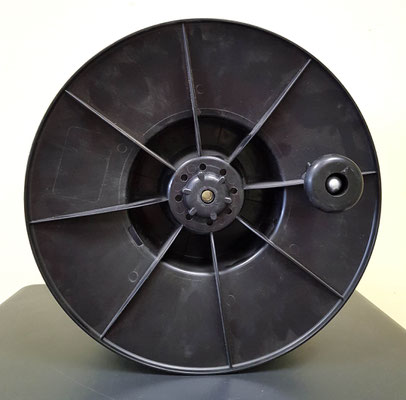

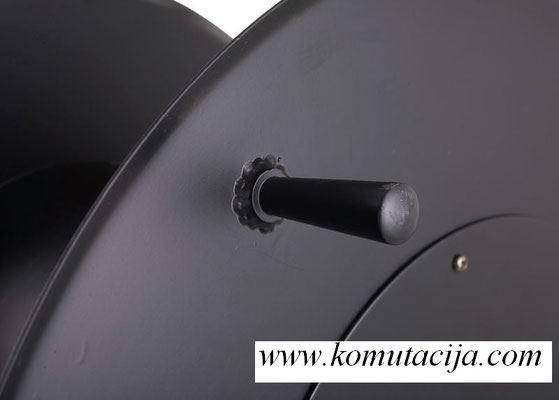

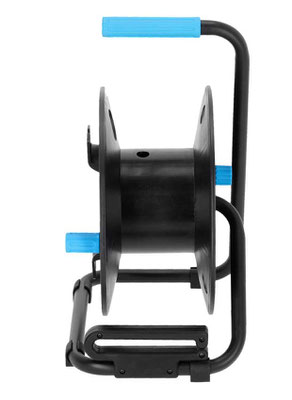

1.1.Kabelinė ritė plastikinė su viena ašimi kabeliui vynioti KRP 70225PRO.ZN kodas 581472

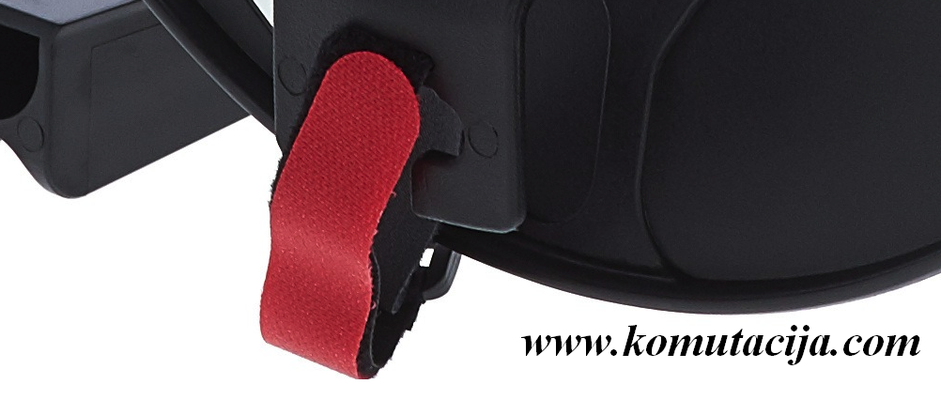

Profesionalios kabelinės ritės su viena ašimi kabeliui vynioti KRP 70225 PRO kabelio būgnas pagamintas iš atsparaus smūgiams, ekologiško plastiko ir užtikrina reguliarų, visų rūšių kabelių profesionalų patikimą  transportavimą ir saugojimą. Tvirtas, sklandžiai veikiantis korpusas,puikus dizainas, ergonomiška rankena, su nuimama kabelio kreipiančiąja ir stovėjimo stabdžiu.Ritės šoniniame diske,palei būgno pagrindą yra išlieta 50mm kiaurymė,kuri reikalinga vyniojamo kabelio ar laido pradžiai iškišti į ritės priekį,kad, neišvyniojus viso kabelio, būtų galima prisijungti prie jo abiejų galų.Tame pačiame šone ,viso disko perimetru yra suformuotas ir prisuktas atskiras apskritimas su penkiais „L“ tipo laikikliais.Ant jo galima susukti arba ilgesnę kabelio pradžios dalį,arba atskirą bandomą kabelio likutį (5-10m). Kiekvienas laikiklis turi pailgą kiaurymę,per kurią,pravėrus daugkartinio surišimo kimbančią tarpusavyje „VELCRO“ juostelę,galima pritvirtinti užsukto kabelio galą.

Specifikacija:

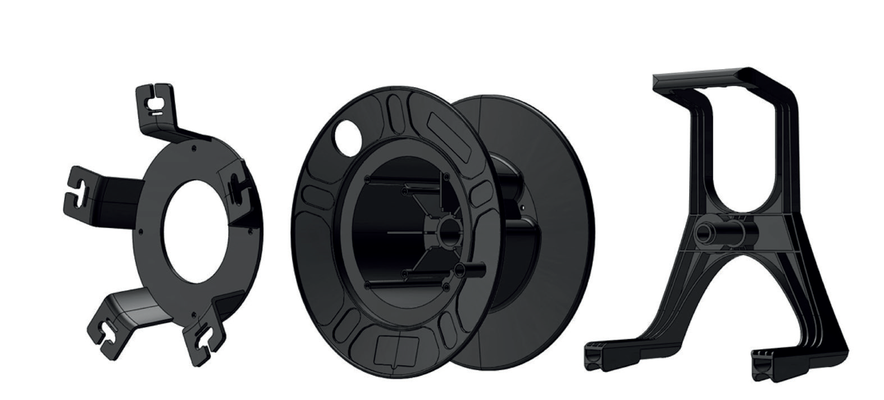

Rėmo medžiaga :PC (polikarbonatas), PC pasižymi dideliu atsparumu atmosferos, vandens ir šilumos poveikiui. Jo savybės nesikeičia net išlaikius jį vieną mėnesį verdančiame vandenyje. Polikarbonatas išlieka pakankamai elastingas net -190 C temperatūroje, o lydosi tik pakaitintas iki 300 C. Atsparumas smūgiams.

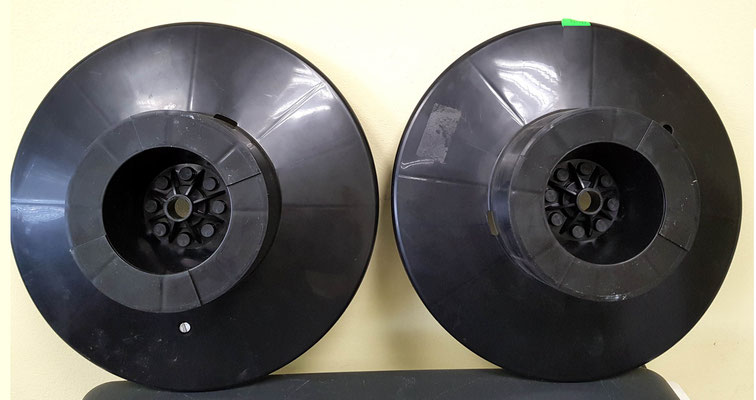

Būgno medžiaga: PE (polietilenas), tai lengvas, tvirtas, neskęstantis, neskylantis prie žemų temperatūrų plastikas, atsparus rūgštims, šarmams, druskoms, korozijai, smūgiams.

Kojos medžiaga:PP (polipropilenas),  tai chemiškai atsparus, standus konstrukcinis plastikas, pasižymintis geromis dialektrinėmis savybėmis. Lyginant su kitais plastikais yra vienas iš lengviausių plastikų, vandenyje neskęsta, kadangi jo tankis - 0,92 g/cm3.

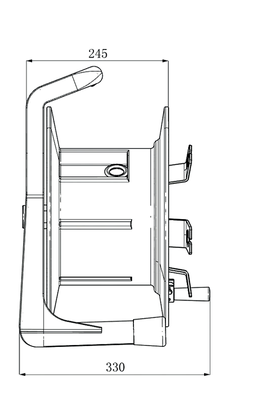

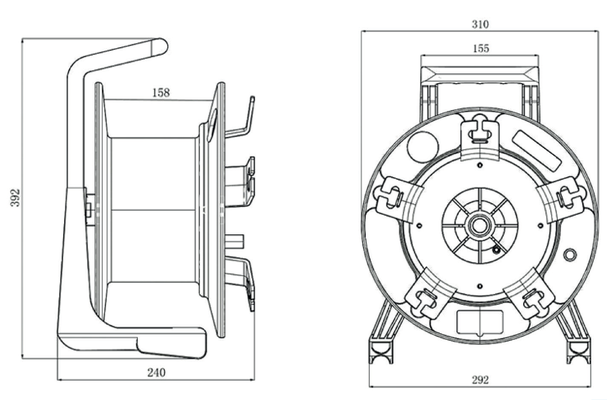

Gabaritai:392x292x240mm (A x P x G).

Spalva:JuodaSvoris:1,8kg.

Būgno talpa,priklausomai nuo kabelio storio:

       6.0 mm ø-170 m

       6.5 mm ø -140 m

       8.0 mm ø -90 m

       10 mm ø -64 m

       12 mm ø-39 m

       14 mm ø- 32 m

Panaudojimo sritys:Šviesolaidinių jungiamųjų kabelių su uždėtomis jungtimis vyniojimui,kompiuterinių kabelių vyniojimui,įgarsinimo kabelių vyniojimui,lauko ryšio kabelio vyniojimui.

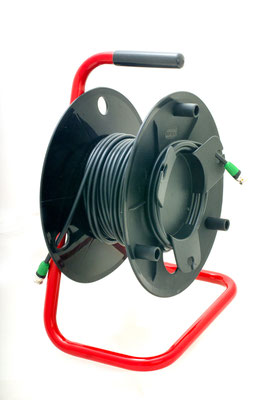

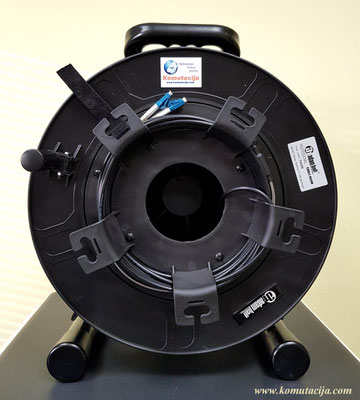

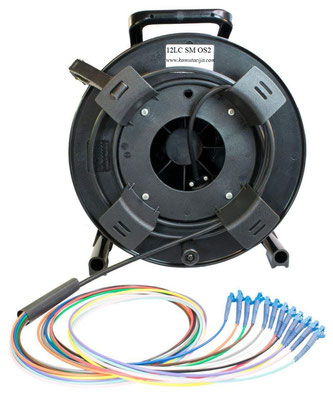

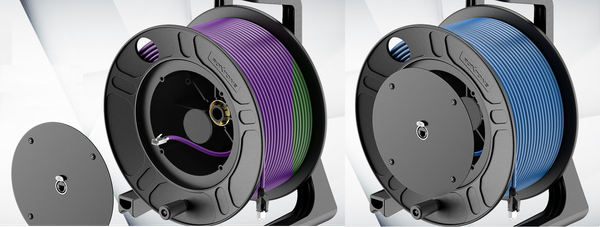

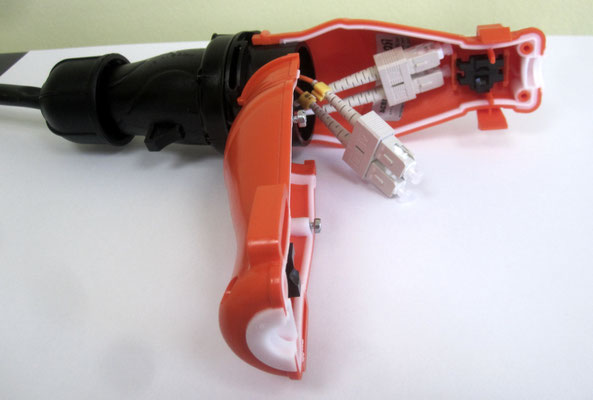

Plastikinės kabelinės ritės su šviesolaidiniais jungiamaisiais kabeliais

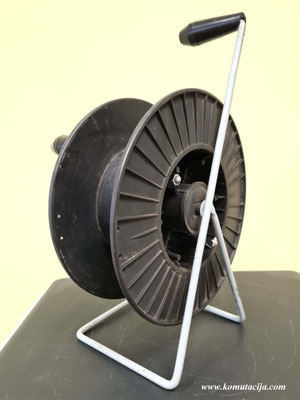

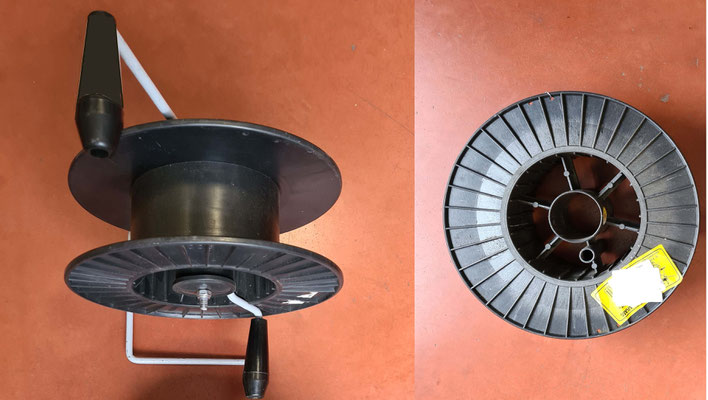

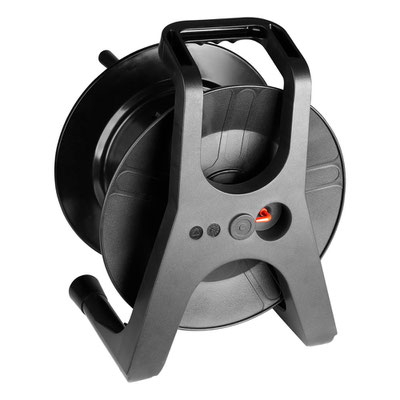

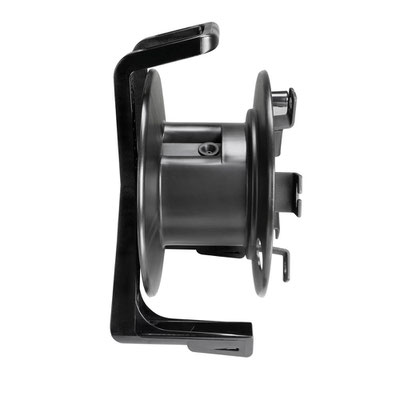

1.2.Kabelinė ritė plastikinė su viena ašimi kabeliui vynioti KRP 70226 PRO.ZN kodas 581473

Profesionalios kabelinės ritės su viena ašimi kabeliui vynioti AH 70226 kabelio būgnas pagamintas iš atsparaus smūgiams, ekologiško plastiko ir užtikrina reguliarų, visų rūšių kabelių profesionalų transportavimą ir saugojimą. Tvirtas, sklandžiai veikiantis korpusas,puikus dizainas, ergonomiška rankena, su nuimama kabelio kreipiančiąja ir stovėjimo stabdžiu.Ritės būgno pagrindo įdubime  yra išlieta apvali 25mm kiaurymė,kuri reikalinga vyniojamo kabelio ar laido pradžiai iškišti į per būgno šerdį į disko išorę,kad ,neišvyniojus viso kabelio, būtų galima prisijungti prie jo abiejų galų.Tame pačiame šone ,viso disko perimetru yra suformuotas ir prisuktas atskiras apskritimas su penkiais „L“ tipo laikikliais.Ant jo galima susukti arba ilgesnę kabelio pradžios dalį,arba atskirą bandomą kabelio likutį (5-10m).Kiekvienas laikiklis turi pailgą kiaurymę,per kurią,pravėrus daugkartinio surišimo kimbančią tarpusavyje „VELCRO“ juostelę,galima pritvirtinti užsukto kabelio galą.

Specifikacija:

Rėmo medžiaga :PC (polikarbonatas), PC pasižymi dideliu atsparumu atmosferos, vandens ir šilumos poveikiui. Jo savybės nesikeičia net išlaikius jį vieną mėnesį verdančiame vandenyje. Polikarbonatas išlieka pakankamai elastingas net -190 C temperatūroje, o lydosi tik pakaitintas iki 300 C. Atsparumas smūgiams.

Būgno medžiaga: PE (polietilenas), tai lengvas, tvirtas, neskęstantis, neskylantis prie žemų temperatūrų plastikas, atsparus rūgštims, šarmams, druskoms, korozijai, smūgiams.

Kojos medžiaga:PP (polipropilenas),  tai chemiškai atsparus, standus konstrukcinis plastikas, pasižymintis geromis dialektrinėmis savybėmis. Lyginant su kitais plastikais yra vienas iš lengviausių plastikų, vandenyje neskęsta, kadangi jo tankis - 0,92 g/cm3.

Gabaritai:392x292x240mm (A x P x G).

Spalva:JuodaSvoris:4,0kg.

Būgno talpa,priklausomai nuo kabelio storio:

       3.0 mm ø-1313 m

       7.0 mm ø -237 m

       15 mm ø -43 m

Panaudojimo sritys:Plastikinę ritę galima naudoti šviesolaidinių jungiamųjų kabelių su uždėtomis jungtimis ,kompiuterinių kabelių,įgarsinimo kabelių,lauko ryšio kabelių vyniojimui ir saugojimui.

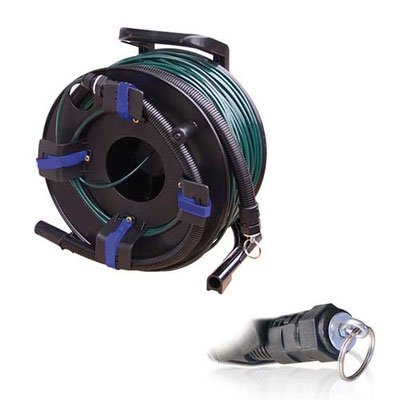

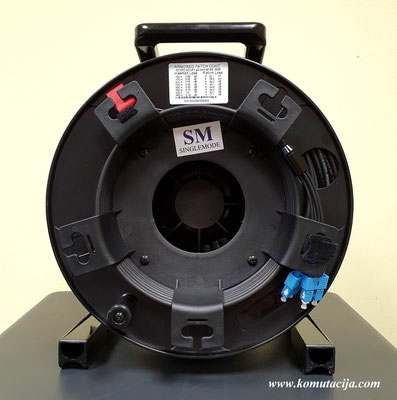

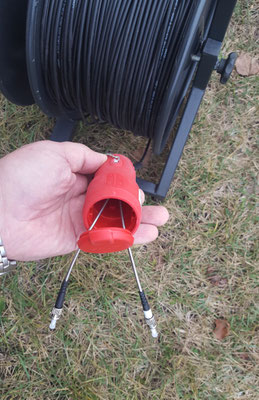

Plastikinės kabelinės ritės su šviesolaidiniais jungiamaisiais kabeliais

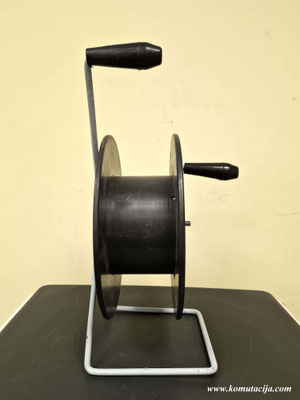

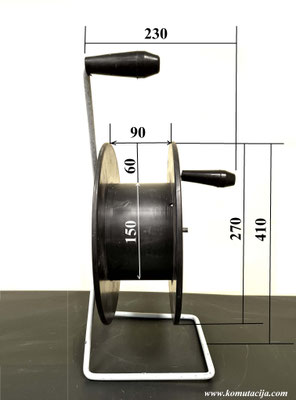

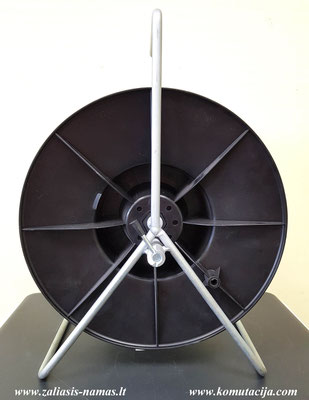

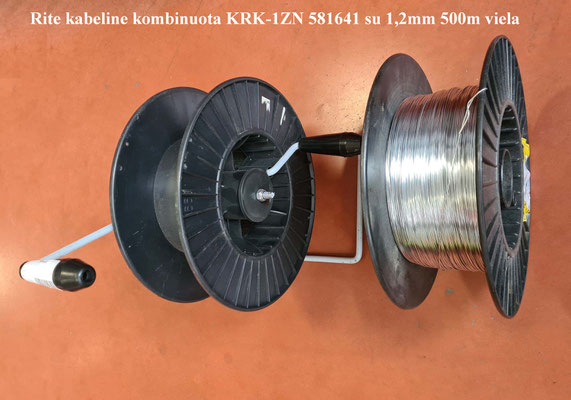

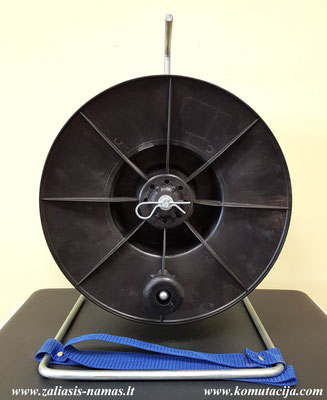

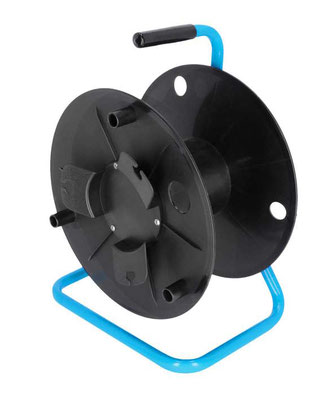

2.Kombinuotos kabelinės ritės.

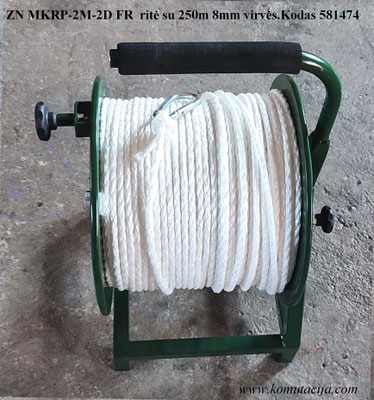

3.Metalinės kabelinės ritės.

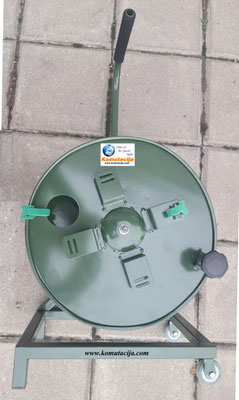

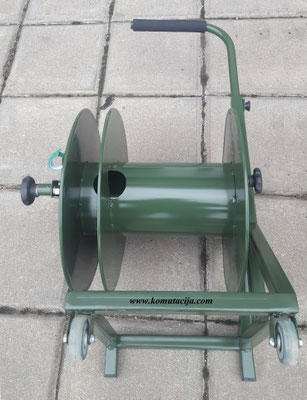

3.1.Metalinė kabelinė ritė pastatoma ZN MKRP-1M-2D MIL.ZN Kodas 581483

Metalinės kabelio ritės specifikacija:

  -Ritėje telpa 350m-400m 5,0 ± 0,5mm storio jungiamojo šviesolaidinio,ryšių ar elektros kabelio;

  Ritė turi :

 -būgną metaliniais šonais kabeliui suvynioti;

 -būgnas turi pagrindinę 150mm diametro ir 300mm ilgio cilindrinę dalį kabelio rezervui susukti;

 -būgno šerdyje yra 50mm kiaurymė,skirta kabelio pradžios prakišimui per šoninį diską į ritės išorės šoną;

  -kraštinis būgno cilindras turi  privirintus keturis "Z" formos lapelius,pakilusius nuo disko 30mm.Ant jų irgi galima susukti kabelio pradžią ir jos galą pritvirtinti velcro juostelės pagalba.Tokia konstrukcija,nepriklausomai nuo to kiek kabelio yra išvyniojama,leidžia pastoviai turėti prisijungimą prie kabelio pradžios ir galo.

 -Rankeną būgno sukimui;

 -Du ratukus,palengvinančius ritės transportavimą;

 -Apatinę atramą,ritės fiksavimui stacionarioje būsenoje;

 -Viršutinę ,reguliuojamo ilgio rankeną su mikroporinės gumos paminkštinimu,skirtą ritės transportavimui;

 -Ritė turi užspaudžiamą stabdį,apsaugantį nuo būgno sukiojimosi transportavimo metu.

 -Ritė nudažyta miltelinio dažymo technologija juoda RAL 9005  arba tamsiai žalia RAL 6020spalva.

Pastaba:Užsakant 10 ar daugiau kabelinių ričių galimos konstrukcijos korektūros pagal užsakovo pageidavimus.

3.2.Metalinė kabelinė ritė pastatoma ZN MKRP-1-3D MIL.ZN Kodas 581400

Šviesolaidinio kabelio ritės specifikacija:

  -Ritėje telpa 350m-500m 4 skaidulų vienamodžio 5,0 ± 0,5mm storio jungiamojo šviesolaidinio kabelio;

  Ritė turi :

 -būgną metaliniais ar plastikiniais šonais kabeliui suvynioti;

 -būgnas turi pagrindinę  cilindrinę dalį  ne mažesnio kaip 150mm diametro ir  ne trumpesnę kaip 295mm, šviesolaidinio išvyniojamo kabelio rezervui susukti ir papildomą sekciją 50mm ilgio šviesolaidinio kabelio 5m-10m pradžios rezervo susukimui;

 -būgno šerdyje yra kiaurymė tarp pagrindinės ir  pradžios rezervo dalies,kabeliui su SC Duplex  ar Simplex jungtimis prakišti;

 -Rankeną būgno sukimui;

 -Du ratukus,palengvinančius ritės transportavimą;

 -Apatinę atramą,ritės fiksavimui stacionarioje būsenoje;

 -Viršutinę ,reguliuojamo ilgio rankeną,skirtą ritės transportavimui;

 -Ritė turi užspaudžiamą stabdį,apsaugantį nuo būgno sukiojimosi transportavimo metu.

 -Ritė nudažyta miltelinio dažymo technologija juoda RAL 9005  arba tamsiai žalia RAL 6020spalva.

Pastaba:Šviesolaidinio kabelio ritė ir šviesolaidinis kabelis su atitinkamomis jungtimis ir        jungčių tipais gaminami pagal konkretų užsakovo užsakymą.

3.3.Metalinė kabelinė ritė pastatoma ZN MKRP-1M-3D MIL.ZN Kodas 581482

Šviesolaidinio kabelio ritės specifikacija:

  -Ritėje telpa 350m-400m 4 skaidulų vienamodžio 5,0 ± 0,5mm storio jungiamojo šviesolaidinio kabelio;

  Ritė turi :

 -būgną metaliniais šonais kabeliui suvynioti;

 -būgnas turi pagrindinę  cilindrinę dalį  150mm diametro ir 300mm ilgio,kurį sudaro būgno 250mm ilgio pagrindinė dalis kabelio rezervui susukti ir papildoma 50mm ilgio sekciją šviesolaidinio kabelio 5m-10m pradžios rezervo susukimui;

 -būgno šerdyje yra kiaurymė tarp pagrindinės ir  pradžios rezervo dalies,kabeliui su SC Duplex  ar Simplex jungtimis prakišti;

  -kraštinis būgno cilindras turi  privirintus keturis "Z" formos lapelius,pakilusius nuo disko 30mm.Ant jų irgi galima susukti kabelio pradžią ir jos galą pritvirtinti velcro juostelės pagalba.Tokia konstrukcija,nepriklausomai nuo to kiek kabelio yra išvyniojama,leidžia pastoviai turėti prisijungimą prie kabelio pradžios ir galo.

 -Rankeną būgno sukimui;

 -Du ratukus,palengvinančius ritės transportavimą;

 -Apatinę atramą,ritės fiksavimui stacionarioje būsenoje;

 -Viršutinę ,reguliuojamo ilgio rankeną su mikroporinės gumos paminkštinimu,skirtą ritės transportavimui;

 -Ritė turi užspaudžiamą stabdį,apsaugantį nuo būgno sukiojimosi transportavimo metu.

 -Ritė nudažyta miltelinio dažymo technologija juoda RAL 9005  arba tamsiai žalia RAL 6020spalva.

Pastaba:Šviesolaidinio kabelio ritė ir šviesolaidinis kabelis su atitinkamomis jungtimis ir                      jungčių tipais gaminami pagal konkretų užsakovo užsakymą.

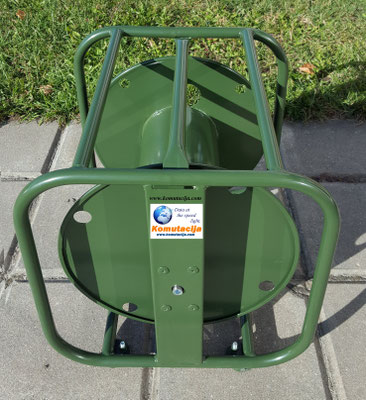

3.4.Metalinė kabelinė ritė pastatoma ZN KRP-2 MIL.ZN Kodas 581408

 Metalinė kabelinė ritė pastatoma ant žemės ZN KRP-2 yra skirta lauko ryšio kabeliui (pvz ryšio kabelis su 3 gyslomis pleninėmis ir 4 varinėmis) greitam suvyniojimui/išvyniojimui,saugojimui ir transportavimui,kas yra svarbu karinių pratybų metu.Ritė yra su guoliaviete iš vienos pusės.

Specifikacija:

1.Kabelinės ritės  gabaritai:450x420x425mm (Aukštis x Plotis x Gylis).

2.Ritės būgno diametras 150mm.

3. Ritės būgno ilgis-300mm.

4.Ritės šonai metaliniai,Diametras 350mm (±30mm).

5. Guoliavietė iš vienos pusės.

6.Guoliavietės pusėje per centrą išorėje turi šešiakampe įvore M10,kabelio susukimui su akumuliatoriniu suktuku.Kas svarbu greitam ryšio kabelio susukimui.

7.Sukimo rankenėlė kitoje pusėje.

8.Sukimo rankenėlės pusėje,per ritės šono centrą,turi transportavimo stabdį.(Yra guoliavietės užveržimo rankenėlė);

9.Ritė apsaugota 20mm diametro vamzdiniu karkasu iš visų pusių.

10.Ritės šone,palei būgną yra 50mm diametro kiaurymė,per kurią galima iškišti 3- 20mm storio kabelį.

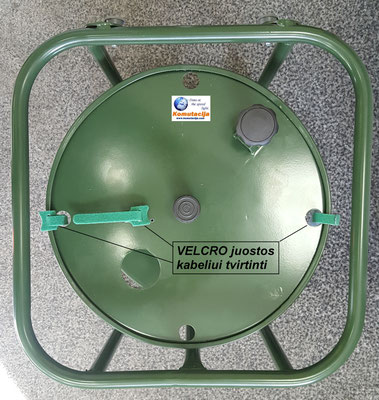

11.Ant šonų prisuktos dvi VELCRO juostelės iškišto kabelio pradžios tvirtinimui.

12.Ritės šonuose,palei viršų yra simetriškai išgręštos 4 kiaurymės 10mm,kad,reikalui esant,būtų galima papildomai pririšti  susukto kabelio pabaigą prie ritės šono.

13.Ritė turi pastatymo kojeles-4vnt

14.Ritės užsideda viena ant kitos transportuojant ar sandėliuojant.

15.Ritė viršutinėje karkaso dalyje per vidurį turi pernešimo rankeną,pagamintą iš to pačio 20mm diametro vamzdžio,kuri netrukdo vieną ritę uždėti ant kitos.

16.Kabelinė ritė nudažyta  milteline dažymo technologija RAL6020 matine tamsiai žalia spalva.

Metalinės kabelinės ritės pastatoma ZN KRP-2 MIL aprašymas
Kabeline rite pastatoma ant zemes ZN KR
Adobe Acrobat Document 995.5 KB

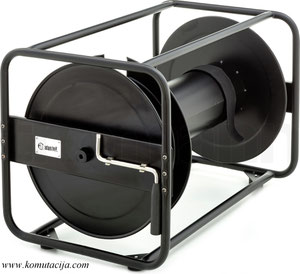

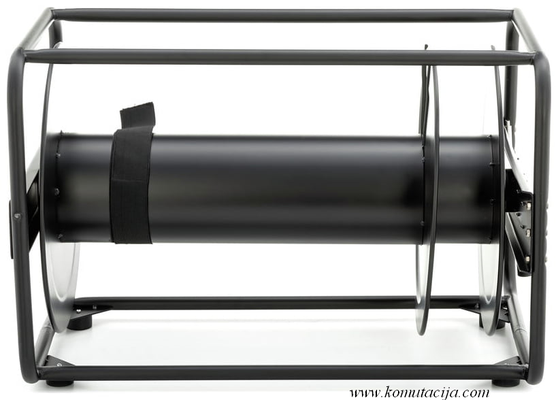

3.5.Kabelio ritė su guoliaviete iš abiejų pusių ir su papildoma būgno sekcija KRM 70250.

Kabelio ritė su guoliavietėmis iš abiejų pusių.

Su metaliniu kabelio būgnu.

Specifikacija:

  -Metalinis kabelio būgnas;

  -Gabaritai: (AxPXG):460x539x445mm;

  -ritės šono išorinis diametras:390mm;

  -ritės centrinio būgno diametras:150mm;

  -ritės būgno ilgis:350+90=440mm;

   -Svoris: 13,8 kg.

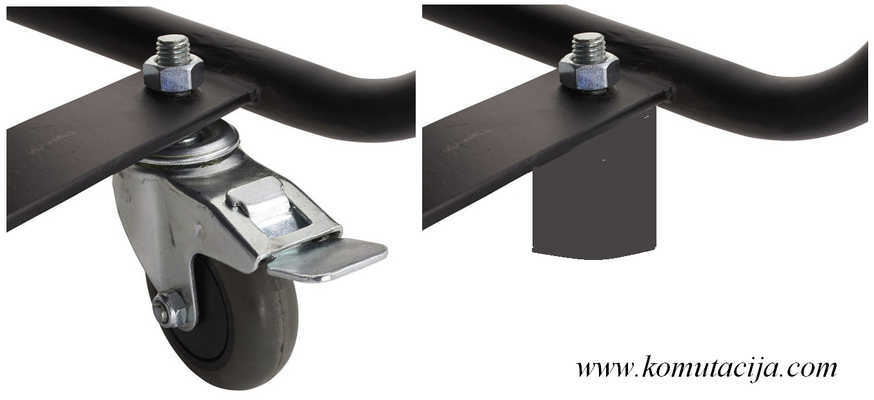

Gali būti su ratukais ir su kojelėmis.

Būgnas turi atskirą sekciją 90mm ilgio,kurioje yra susukama kabelio pradžia apie 5-10m,kuri gali būti su atitinkamomis jungtimis.

Kitoje būgno dalyje,kurios ilgis yra 350mm,susukamas likęs kabelio ilgis.

Būgno laikančioji ritės konstrukcija yra iš abiejų pusių.Vienoje yra sumontuotas reguliojamas transportavimo stabdis.Kitoje yra kiaurymė  būgno sukimo rankenai įkišti.

Ritės karkasas pagamintas iš 20mm diametro apvalaus vamzdžio,kas apsaugo ritė nuo atsitiktinių smūgių ir yra patogi transportavimui.

 Ritės gabaritai gali būti skirtingi,priklausomai nuo to kokio diametro ir kiek metrų norima susukti į  ritę.

Kabelinės ritės KRM 70250 talpa,priklausomai nuo kabelio diametro.

L1-Kabelio talpa pagrindinėje būgno dalyje 350mm ilgio.

L2-Kabelio talpa papildomoje būgno dalyje 90mm ilgio.

Kabelio ilgis,m Kabelio ilgis,m Kabelio ilgis,m Kabelio d,mm
L1 L2 L=L1+L2      D
8901 2289 11190 2
3958 1018 4976 3
2227 573 2799 4
1425 366 1791 5
989 254 1243 6
727 187 914 7
557 143 700 8
440 113 553 9
294 76 370 11
211 54 265 13
182 47 228 14
139 36 175 16
110 28 138 18
89 23 112 19
74 19 93 20
62 16 78 22
53 14 66 24
53 14 66 26
45 12 57 28
35 9 44 32
29 7 37 35
25 6 31 38

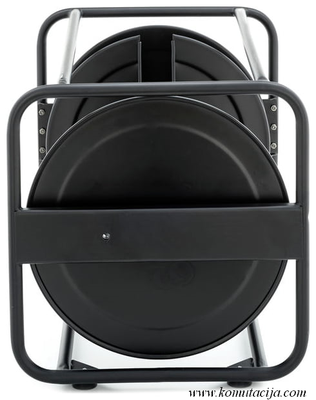

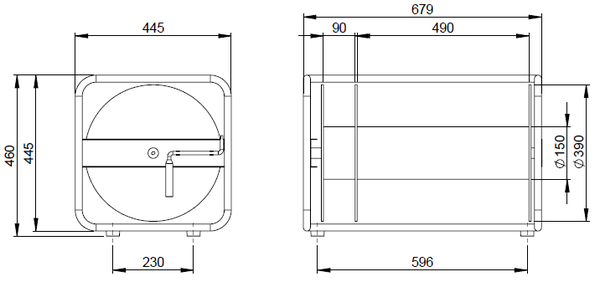

3.6.Kabelio ritė su guoliaviete iš abiejų pusių ir su papildoma būgno sekcija KRM 70260.

Kabelio ritė su guoliavietėmis iš abiejų pusių.

Su metaliniu kabelio būgnu.

Specifikacija:

  -Metalinis kabelio būgnas;

  -Gabaritai: (AxPXG):460x540x445mm;

  -ritės šono išorinis diametras:390mm;

  -ritės centrinio būgno diametras:150mm;

  -ritės būgno ilgis:490+90=580mm;

   -Svoris: 14,7 kg.

Gali būti su ratukais ir su kojelėmis.

Būgnas turi atskirą sekciją 90mm ilgio,kurioje yra susukama kabelio pradžia apie 5-10m,kuri gali būti su atitinkamomis jungtimis.

Kitoje būgno dalyje,kurios ilgis yra 490mm,susukamas likęs kabelio ilgis.

Būgno laikančioji ritės konstrukcija yra iš abiejų pusių.Vienoje yra sumontuotas reguliojamas transportavimo stabdis.Kitoje yra kiaurymė  būgno sukimo rankenai įkišti.

Ritės karkasas pagamintas iš apvalaus 20mm diametro vamzdelio,kas apsaugo ritė nuo atsitiktinių smūgių ir yra patogi transportavimui.

 Ritės gabaritai gali būti skirtingi,priklausomai nuo to kokio diametro ir kiek metrų norima susukti į  ritę.

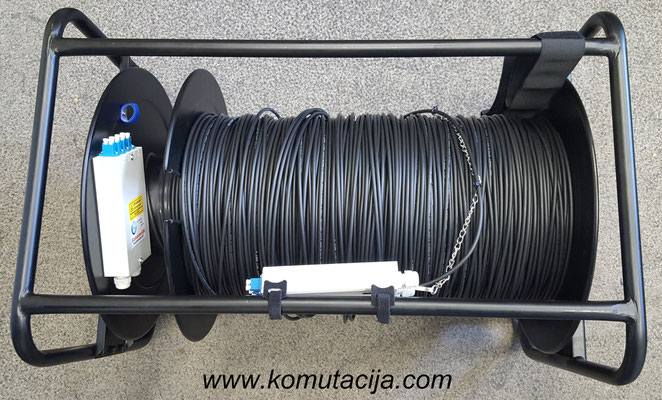

KRM 70260 su 740m 4SM Singlemode 5mm diametro kabeliu.

Kabelinės ritės KRM 70260 talpa,priklausomai nuo kabelio diametro.

L1-Kabelio talpa pagrindinėje būgno dalyje 490mm ilgio.

L2-Kabelio talpa papildomoje būgno dalyje 90mm ilgio.

Kabelio ilgis,m Kabelio ilgis,m Kabelio ilgis,m Kabelio d,mm
L1 L2 L=L1+L2 D
12462 2289 14750 2
5541 1018 6559 3
3117 573 3690 4
1995 366 2361 5
1384 254 1638 6
1018 187 1205 7
779 143 923 8
616 113 729 9
412 76 488 11
295 54 349 13
254 47 301 14
195 36 231 16
154 28 182 18
125 23 148 19
103 19 122 20
87 16 103 22
74 14 87 24
74 14 87 26
64 12 75 28
49 9 58 32
41 7 48 35
35 6 41 38
