MARKIRAVIMO PRIEMONĖS.

(Marking products.)

Sumontuotas šviesolaidinis kabelis privalo turėti žymėjimus,kurie turi būti atsparūs cheminiams

 ir fiziniams poveikiams įvertinant kabelio eksploatavimo sąlygas.

  Galiniuose ir tarpiniuose įrenginiuose turi būti specializuotu žymėjimo ženklu įspėjančiu apie lazerio šviesos pavojų.Turi būti sužymėti pirminiai ir galiniai linijos adresai.

Instaliuotojai privalo atlikti tvarkingą kabelių instaliaciją, ją tinkamai užbaigiant komponentų

žymėjimu,kas leidžia vartotojui tinkamai eksploatuoti įrenginius ir objektus. Žymejimo sistemų pasirinkimas rinkoje yra didelis ir įvairus.Dar ir dabar galima pamatyti primityvių iš popieriaus ar plastmasės pagamintų žymeklių.

Žinoma, tokios žymejimo sistemos nereikalauja didelių išlaidų,bet  yra nepraktiška ir nepatikima.

 Veikiant agresyviems aplinkos veiksniams,tokiems kaip dulkės, drėgme, aukšta ar žema temperatūra, UV spinduliai, tepalai ar chemikalai, bėgant laikui tokie žymėjimai išblunka ir praranda savo prasmę.Žymenys greitai nusitrina, praranda ryškumą arba deformuojasi,todėl dažnai tenka juos keisti.

1.Kabelių ir movų žymėjomo markeris.ZN kodas 550589

Naudojams optinių kabelių ir movų žymėjimui (markiravimui).

Tipas-PX-21(L).

Žymėjimo linijos plotis:0,8-1,2mm

Spalva-Balta.



2.Kabelių ir movų žymėjimo markeriai.

Su apvalia galvute. Permanentinis.Ypač patvarus skirtas dekoravimui ir žymėjimui.Pagamintas alkoholio pagrindu. Skirtas rašyti ant: matalo, porceliano, stiklo, keramikos, plastiko, gumos, odos, kartono. Atsparus vandeniui,karščiui iki 300C ir korozijai. Brėžio storis - 1-3mm.Gamintojas Schneider.

   Galimos spalvos:

                       Maxx 270 juodas

                       Maxx 270 raudonas

                       Maxx 270 mėlynas

                       Maxx 270 žalias

                       Maxx 270 geltonas

                       Maxx 270 oranžinis

                       Maxx 270 rudas

                       Maxx 270 ruževas

                       Maxx 270 baltas

3.Užrašų juosta.

Užrašų juosta yra su su dvipuse lipnia juosta,kas leidžia patogiai ir greitai priklijuoti prie lygaus paviršiaus.

Priklausomai nuo užrašų juostos tipo,užrašo aukštis gali būti:

   -26mm (ZN kodas 485831);

   - 30mm;

   - 35mm;

   -39mm (ZN kodas 485832);

   -52mm;

   - 60mm;

   -73 mm.

Galimi įvairūs ilgiai ir spalvos (skaidri,pilka,geltona,mėlyna,raudona,žalia).FTTH sistemose geriausiai deri pilka RAL7035 spalva.

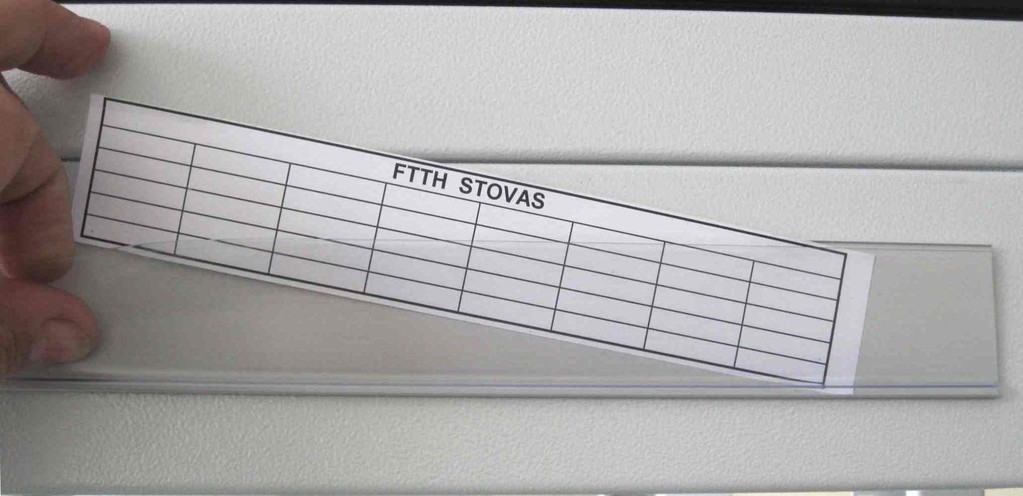

 Informacinis užrašas ,parašytas ant popieriaus,lengvai keičiasi,atlenkus priekinę permatomą užrašų juostos dalį.

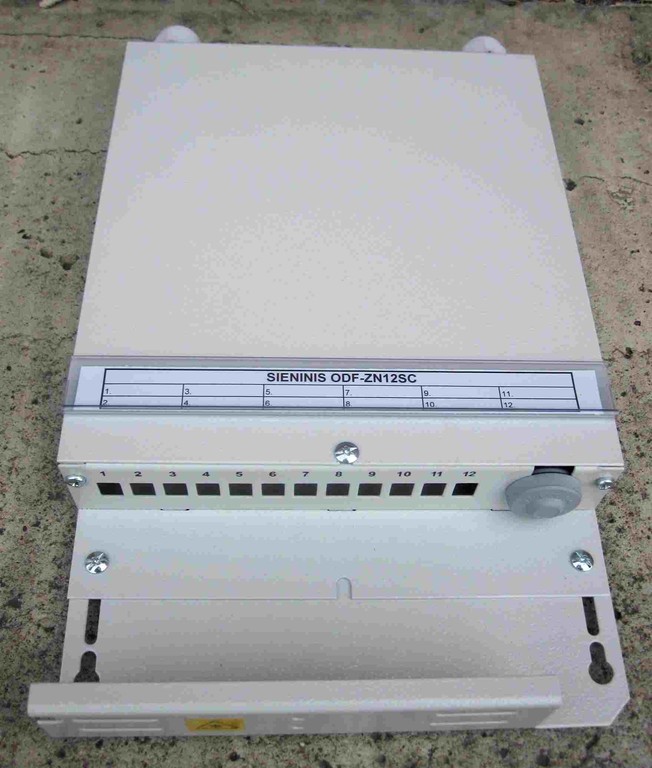

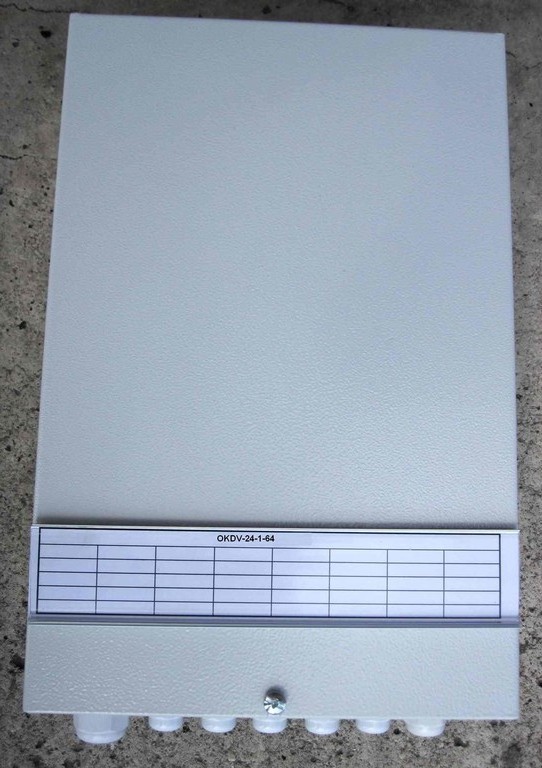

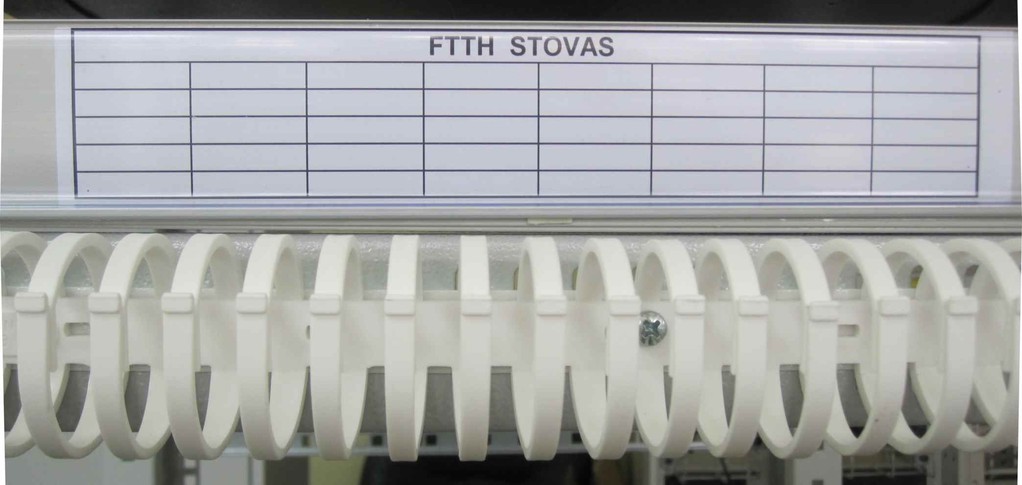

Užrašų juostos panaudojimo pavyzdžiai.

4.Markiravimo aikštelės.

Markiravimo aikštelės skirtos įvairių kabelių markiravimui,tame tarpe ir optinių.Aikšeles galima naudoti ir telekomunikaciniuose šuliniuose.Užrašas atliekamas rankiniu būdu su specialiais nenusiplaunančiais markeriais.

Medžiaga: PVC, atsparus tipinių tirpiklių, taukų, aliejaus, jūros vandens, pelėsiams, ilgalaikiui žemės poveikiui.Spalva balta.

                 OW tipo aikštelės rašymui ranka

Tipas

Kodas

Matmenys,mm

 Matmenys,mm

Didm.Kaina,be PVM,100vnt.,Eur





A

B



   OW 1

480461

45

20

5,00

   OW 11

480462

100

20

6,00

   OW 12

480463

150

20

10,00

   OW 2

480464

150

60

11,00

   OW 21

480465

100

60

9,00

Medžiaga: PVC, atsparus tipiniams skiedikliams,tepalams,jūros vandeniui,ilgam buvimui vandenyje.

Spalva: Balta.

Pakuotė: 100 vnt.

              OWN tipo aikštelės,rašymui ranka

                   Pav.1                                                Pav.2

Tipas

Paveikslo

Numeris

Kodas

Matm.,mm

Matm.,mm

Storis,mm

Didm.Kaina,be PVM,100vnt.,Eur







A

B





   OWN 11

1

480466

40

20

1,0

10,00

   OWN 12

1

480467

60

25

1,0

11,57

   OWN 13

1

480468

60

50

1,0

14,50

   OWN 21

2

480469

64,5

19

0,4

14,00

Tvirtinimas-dirželių pagalba.

Medžiaga: poliamidas 6.6.

Spalva: balta

Pakuotė: 100 vnt.

5.FLEXIMARK markiravimo sistema.

   Fleximark marking system

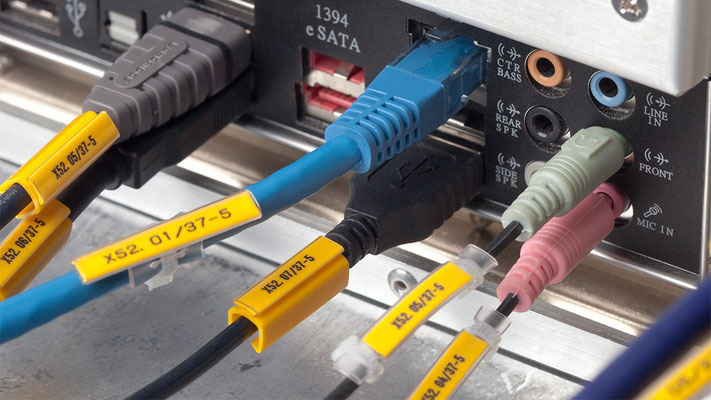

Žymejimo sistema Fleximark suteikia platų elementų, pritaikytų įvairioms salygoms, pasirinkimą, pavyzdžiui, tinka sterilumo salygoms,esant aukštai (+500˚C) arba žemai (-40˚C) temperaturai,

lauko salygoms, kai reikalingas atsparumas drėgmei, chemikalams,alyvoms, UV spinduliams.

Žymenims gaminti naudojama PVC, behalogeniai junginiai ir nerudijantis plienas.

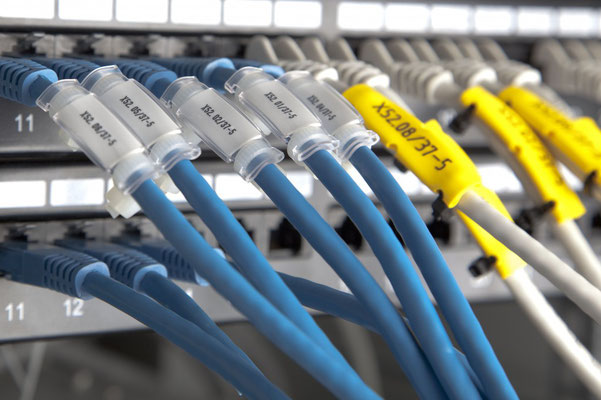

  Kabeliams žymėti ypač paprastos bei patogios yra LFL1H ir LFL2H markiruotes. Jos atsparios drėgmei, aukštai bei žemai temperatūrai, UV spinduliams, tvirtos ir patogios naudoti, turi viena arba dvi skylutes dirželiui, markiruotę pritvirtinti prie kabelio.Be to, jos užrašomos nenusitrinančiu rašikliu arba lazeriniu spausdintuvu, naudojant žymėjimui skirtą programą Flexisoft. Programinę įrangą Flexisoft Light galima nemokamai atsisiųsti Internetu!

5.1.Fleximark kabelio markerio laikikliai PTE.

Dažnai patį užrašą reikia papildomai apsaugoti. Šiam tikslui siūloma naudoti  Fleximark PTE apsauginius apvalkalus. Apvalkalai turi filtrą nuo UV spindulių, todėl užrašai nenublunka lauko sąlygomis.Šie skaidrūs apvalkalai gali būti įvairaus ilgio bei pločio, todėl tinka tiek mažo, tiek didelio skersmens kabeliams. Naudojant specialų įrankį apvalkalus galima sukarpyti pagal individualius poreikius (norimo ilgio), pasirinkti tvirtinimo būdą. Apvalkalų pločiai atitinka žymėjimų spausdintuvų DYMO ir BROTHER ar 3M juostelių pločius.

Fleximark PTE kabelių markiravimo žymių laikikliai .

Eil Nr.

Kodas

Pavadinimas

Plotis,mm

Ilgis,m

1

83259950

PTE 6-10m laikiklis kabelio markiruotei

6

10

2

83259951

PTE 9,5-10m laikiklis kabelio markiruotei

9,5

10

3

83259952

PTE 12-10m laikiklis kabelio markiruotei

12

10

4

83259953

PTE 19-5m laikiklis kabelio markiruotei

19

5

5

83259954

PTE 25-5m laikiklis kabelio markiruotei

25

5

5.2.FLEXIMARK® montavimo komplektai:

Komplektas susideda iš replių ir markiravimo teksto atitinkamų laikiklių.

Kodas Tipas        Replių tipas PTE laikiklio plotis
83259557 FLEXIMARK Mounting kit 6
83252047 FL52ERA           6mm
83259554 FLEXIMARK Mounting kit 9,5 83252047 FL52ERA           9,5mm
83259555 FLEXIMARK Mounting kit 12 83252047 FL52ERA           12mm
83259558

FLEXIMARK Mounting kit 19

83252024 FL52A            19mm
83259559 FLEXIMARK Mounting kit 25 83252024 FL52A           25mm

FLEXIMARK KIT 12. ZN Kodas 210506

Susideda iš:

   -Čemodanėlio;

   -Replių FL52ERA (ZN Kodas 210505)

   -PTE 12-10 laikiklio (ZN Kodas 210500)

FLEXIMARK montavimo komplektų aprašymas.
DB83259557EN_Mounting_kit.pdf
Adobe Acrobat Document 323.7 KB

5.2.Instaliacinės replės FL-52ERA ZN Kodas 210505

Instaliacinės replės FL-52ERA yra naudojamas su markerių laikikliais,kurių diametras yra 6mm,9,5mm,12mm.Šios replės gali nukirpti juostą,išmušti iš karto šonuose dvi kiaurymes dirželiams arba vieną kaiurymę iš juostos galo.

Kodas:83252047

5.3.Instaliacinės replės FL-52RA ZN Kodas 210502

Instaliacinės replės FL-52RA yra naudojamas su FLEXIMARK MINI PTE 6-25mm markerių laikikliais.Šios replės gali nukirpti uostą,išmušti iš karto šonuose dvi kiaurymes dirželiams arba vieną kaiurymę iš juostos galo.

19mm juostoje abi šonines kiaurymes išmuša iš karto.

Kodas:83252024

FL52A is a tool that can be used for all of the character holders, especially for component marking. It cuts and punches holes for cable ties on character holders in sizes 6-25mm. For 19mm character holders it can even cut both holes at the same time.

5.4.FLEXIMARK® programinė įranga

FLEXIMARK® software - patogi ženklinimo programinė įranga FLEXIMARK® etiketėms
FLEXIMARK® software 10.0 - ženklinimo programinė įranga, leidžianti ženklinti visų tipų etiketėmis. Ji idealiai tinka FLEXIMARK® etiketėms, kurių formatai jau nustatyti programoje.



Galite naudoti bet kokias Microsoft® Windows priemones su FLEXIMARK® programine įranga savo etiketėms – grafiką, „Clipart“, skirtingus šriftus ir jų dydžius. Paprasčiausiai pasirinkite etiketės tekstą ir integruotas teksto redaktorius padės jums išgauti norimą rezultatą. Duomenų importavimo, brūkšninio kodo ir individualių logotipų išsaugojimo funkcijos taip pat paprastai naudojamos.



Privalumai:

  • FLEXIMARK® software suprantama iš pirmo žvilgsnio.
  • Tinkamos etiketės pasirinkimo vadovas.
  • Lengvas programos įdiegimas.
  • Importavimas iš kitų Microsoft® Windows programų (pvz., lentelių, grafikos ir t.t.).
  • Visų Microsoft® Windows šriftų ir dydžių naudojimas.
  • Priartinimo funkcija nuo 25 % iki 800 %.
  • Etiketės peržiūra
  • Etiketės formato pasirinkimas iš etikečių bibliotekos.
  • Individualių etikečių formatų kūrimas.
  • Nuoseklus numeravimas ir teksto rūšiavimas.
  • Stačiakampių, elipsių ir trikampių braižymo funkcijos.
  • Grafika ir „Clipart“.
  • Meniu ir pagalbos funkcija.
  • Naudotojo vadovas.
  • Brūkšniniai kodai.

Prašome parsisiųsti naujausią „Fleximark software“ versiją



Prašome parsisiųsti naujausią FLEXIMARK® software nemokamą (light) versiją



Naudojimosi instrukcijos (anglų kalba)

6.HellermannTyton kabelių markerių laikikliai.

6.1. Kabelių markerių laikiklis HC12-52. ZN Kodas 210503

       The cable label holders

HellermannTyton 525-13523 HC12-52-PE-CL Helafix HC Carrier, Transparent, 13mm x 52mm

Description

The label holders are suitable for temporary or permanent labelling. It is fastened with T18 series cable ties, screws or rivets. The material and profile protect the inserted label against moisture, soiling, damage and UV rays.
Helafix HC are precut and punched and supplied in a bag.

The labelling of cable harnesses, cables, pipes, transport systems, valves, sensors and for inventory labelling on machines or other parts.

Technical data

  • Flame retardant features: conforms UL94 HB
Material Polyethylene, UV weather-resistant (PEUV)
Temperature range -60 - +65 °C
Content 1 pc(s)
Colour Transparent
Halogen-free Yes
Specification Character holder
Manufacturer part No. 525-13523
Length 52 mm
Width 13 mm

HellermannTyton kabelių markerių laikiklų galimi matmenys.

1. HellermannTyton 525-07173 HC06-17-PE-CL Helafix HC Carrier, Transparent, 7mm x 17.5mm

Item no.: 545711 - 62

2.HellermannTyton 525-07353 HC06-35-PE-CL Helafix HC Carrier, Transparent, 7mm x 35mm

Item no.: 545730 - 62

3.HellermannTyton 525-10173 HC09-17-PE-CL Helafix HC Carrier, Transparent, 10mm x 17.5mm

Item no.: 545745 - 62

4.HellermannTyton 525-10353 HC 09-35-PE-CL Helafix HC Carrier, Transparent, 10mm x 35mm

Item no.: 545765 - 62

5.HellermannTyton 525-10523 HC09-52-PE-CL Helafix HC Carrier, Transparent, 10mm x 52mm

Item no.: 545780 - 62

6.HellermannTyton 525-13173 HC12-17-PE-CL Helafix HC Carrier, Transparent, 13mm x 17.5mm

Item no.: 545795 - 62

7.HellermannTyton 525-13353 HC12-35-PE-CL Helafix HC Carrier, Transparent, 13mm x 35mm

Item no.: 545813 - 62

8.HellermannTyton 525-13523 HC12-52-PE-CL Helafix HC Carrier, Transparent, 13mm x 52mm

Item no.: 545831 - 62

9.HellermannTyton 525-13703 HC12-70-PE-CL Helafix HC Carrier, Transparent, 13mm x 70mm

Item no.: 545849 - 62

10.HellermannTyton 525-19523 HC18-52-PE-CL Helafix HC Carrier, Transparent, 19mm x 52mm

Item no.: 545882 - 62

11.HellermannTyton 525-19703 HC18-70-PE-CL Helafix HC Carrier, Transparent, 19mm x 70mm

Item no.: 545900 - 62

12.HellermannTyton 525-25523 HC24-52-PE-CL Helafix HC Carrier, Transparent, 25mm x 52mm

Item no.: 545914 - 62

13.HellermannTyton 525-25703 HC24-70-PE-CL Helafix HC Carrier, Transparent, 25mm x 70mm

Item no.: 545930 - 62

Markiravimo aikštelių foto galerija.
