OPTINĖS JUNGTYS

(Fiber Optic Connectors)

Optinės jungtys yra suprojektuotos taip, kad būtų užtikrintas šviesos praėjimas iš vieno FOTS elemento į kitą, pavyzdžiui, iš perdavimo įrenginio į linijinę ir galinę įrangą, su kuo mažesniais nuostoliais dėl įvairių išorinių veiksnių. Toks ryšys turi būti stabilus ir atkuriamas pakartotinai atjungiant-pajungiant jungiamąjį šviesolaidį.

  Pagal optinio kabelio tipą jungtys  skirtos:

 -vienamodžiams (SM-Singlemode);

 -daugiamodžiams kabeliams (MM-multimode).

  Pagal sujungimo tipą optinės jungtys skirstomos į:     SC,LC,ST,APC,E2000,MTRJ,DIN,FSMA,MU-tai miniatiūrinė SC tipo jungtis su 1,25mm optine skaidula.Dažniausiai naudojama Japonijoje.

Skirtingos optinės jungtys naudojamos skirtingais atvejais, pvz., ST jungtis yra puiki nesudėtingomis aplinkos sąlygomis; FC turi slankią įmovą, kuri užtikrina gerą mechaninę apsaugą; SC jungtis yra mažų matmenų bei suteikia galimybę lengvai atjungti ir sujungti skaidulas iš naujo;LC jungtis leidžia pasiekti didesnį sujungimų skaičių tame pačiame plote.

Skirtingos optinės jungtys naudojamos skirtingais atvejais, pvz., ST jungtis yra puiki nesudėtingomis aplinkos sąlygomis; FC turi slankią įmovą, kuri užtikrina gerą mechaninę apsaugą;

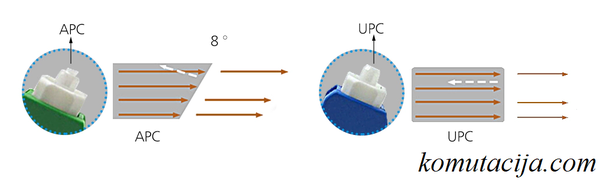

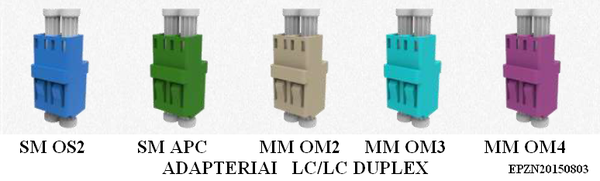

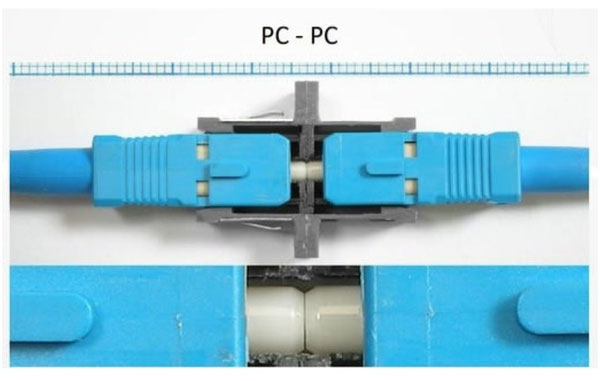

Optinių jungčių tipą (SM,MM,APC) galima atpažinti pagal spalvą (gamintojai stengiasi išlaikyti spalvas):

 - mėlyna-vienamodis (SM);

 -pilka-daugiamodis (MM);

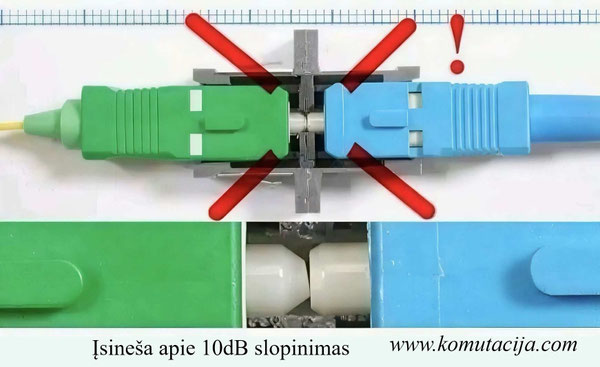

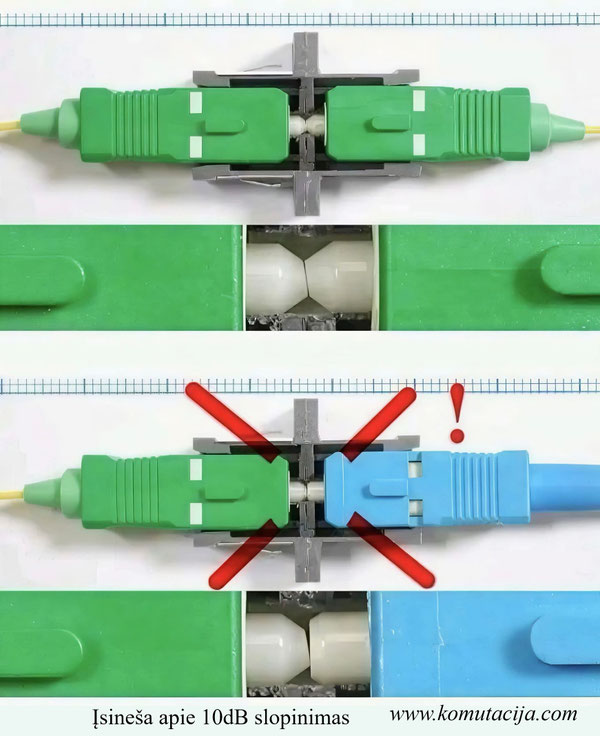

 -žalia-APC;

 -geltona (ST)-vienamodis (SM);

 -juoda (ST)-daugiamodis (MM).

Žemiau yra pateiki dažniausiai naudijamų jungčių vaizdai.

Nors rinkoje yra daugiau nei 100 rūšių optinių  skaidulų jungčių, 4 dažniausios iš jų yra ST, SC, FC ir LC

ST tipo šviesolaidinė jungtis.

  ST tipo jungtys buvo vienos iš pirmųjų jungčių rūšių, plačiai įdiegtų optinių skaidulų tinkluose.Iš pradžių „AT&T“ sukūrė „ST“ jungtį „Tiesus antgalis“.

   ST jungtis naudoja 2,5 mm įvorę su apvaliu plastikiniu ar metaliniu korpusu. Jungtis lieka vietoje, naudojant „užsukamo / pasukamo“ bajoneto stiliaus užrakto mechanizmą.

Savybės

·        Naudotos keraminės galiukų jungtys

·        Greitas, lengvas surinkimas, didelis optinis efektyvumas,patikimas sujungimas

·        „Lucent Technology ST“ jungiamosios jungtys

·        Patogus sujungimas su bajoneto tvirtinimu

·        Visiškas suderinamumas su IEC 61 754-2

Taikymo sritis

·        LAN sistemos ir įranga

·        Vietinių tinklų optiniai posistemiai

·        Telekomunikacijų tinklai

·        Tinklo duomenų apdorojimas

SC tipo šviesolaidinė jungtis.

SC jungtis - Vienas iš FC ir ST tipų jungčių trūkumų yra jungties sukimo poreikis, kai jungiama prie adapterio. Norint pašalinti šį trūkumą, kuris neleidžia padidinti montavimo tankio ant priekinio skydo, buvo sukurtos SC tipo jungtys. SC jungties korpusas yra stačiakampio skerspjūvio. Antgalis nėra tvirtai sujungtas su korpusu.

  SC jungties prijungimas ir atjungimas yra tiesinis (stumiamasis traukimas), kuris apsaugo jungčių galiukus nuo slinkimo vienas kito atžvilgiu, kai pritvirtinamas adapteryje. Fiksavimo mechanizmas atsidaro tik tada, kai jungtį traukia korpusas. SC jungčių trūkumai yra šiek tiek didesnė kaina ir mažesnis mechaninis stiprumas, palyginti su anksčiau svarstytomis ST ir FC jungtimis.

  SC tipo šviesolaidinę jungtį sukūrė Japonijoje NTT (Japonijos telekomunikacijų įmonė) ir, manoma, ji reiškia „abonentų jungtį“ arba „standartinę jungtį“.SC-neoficialus šios santrumpos aiškinimas kaip „Stick-and-Click“ - „įterpti ir spustelėti".

  SC jungtys naudoja apvalią 2,5 mm įvorę ir yra su užrakinimo skirtukais, leidžiančiais greitai įjungti ir ištraukti sujungimo mechanizmą, kad būtų galima greitai įstatyti ir išimti. SC jungtį galima naudoti su vienmodžiais ir daugiamodžiais  šviesolaidiniais kabeliais.

Jėga, traukianti SC jungtį iš adapterio, yra kontroliuojama per 40 N, o FC serijos atveju ši vertė gali beveik prilygti mini kabelio stiprumui.Kaip ir ST jungčių atveju, šis trūkumas riboja SC tipo jungčių naudojimą judantiems objektams.

Savybės

·        Maža kaina

·        Stumiamasis korpusas

·        Suderinamas su IEC, TIA / EIA-568A TIA / EIA, NTT,

·        Maži tiesioginiai nuostoliai

Taikymo sritis

·        Kabelių sistemos, CATV, LAN, WAN,

·        Medicina ir instrumentai

·        Telekomunikacijos

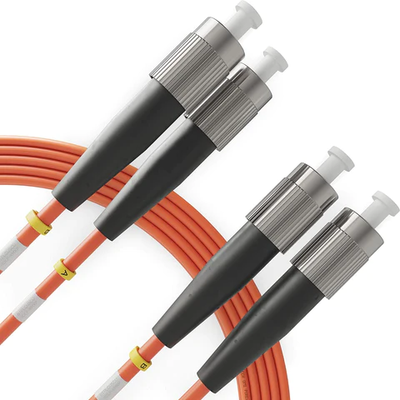

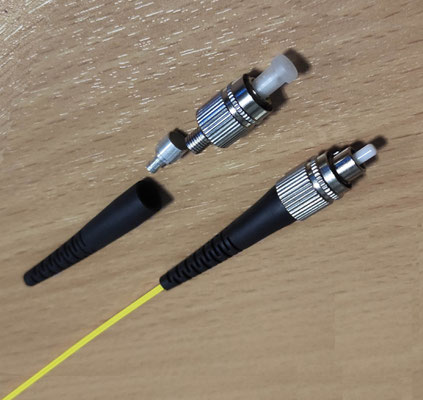

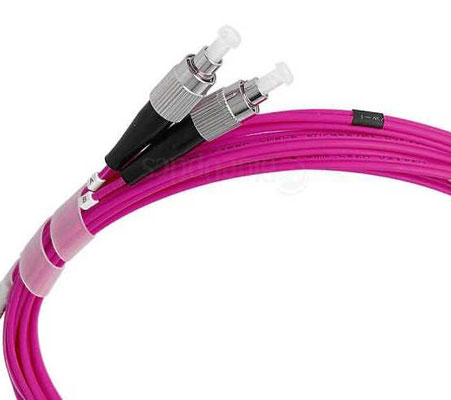

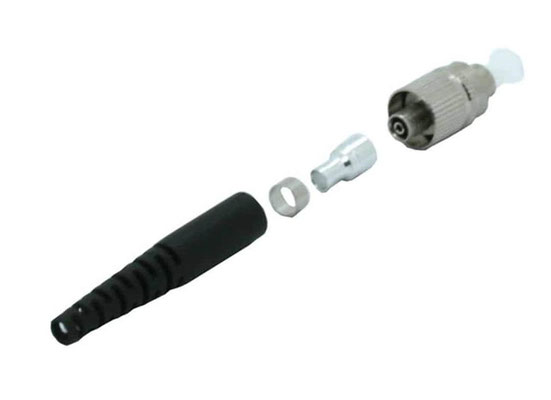

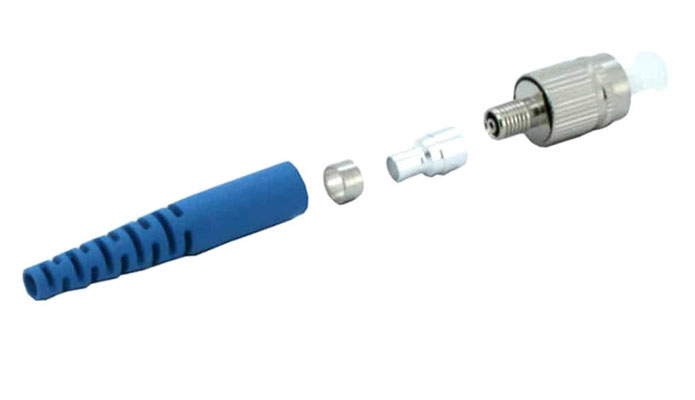

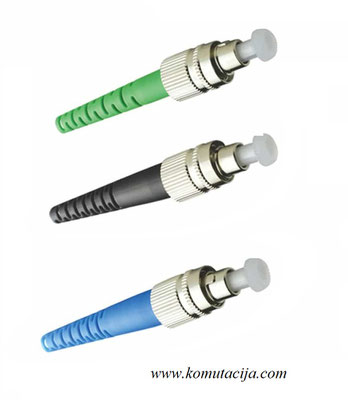

FC tipo šviesolaidinė jungtis.

FC  šviesolaidinės ungtys turi srieginį korpusą ir padėties nustatymo įpjovą, kad būtų galima tiksliai nustatyti SMF imtuvo ir optinio šaltinio atžvilgiu. Įdiegus jungtį, jos padėtis išlaikoma visiškai tiksliai.

 FC jungtys naudoja apvalią 2,5 mm įvorę.

FC jungtys yra skirtos patvariems sujungimams.FC jungtys yra atsparios vibracijai ir smūgiams, todėl jas galima naudoti tinkamuose tinkluose, pavyzdžiui, tiesiai ant judančių objektų, taip pat prie konstrukcijų, esančių šalia geležinkelio.

Taikymo sritys:

·        Kabelių sistemos, CATV, LAN, WAN

·        Medicina ir pramonė

·        Telekomunikacijų ir  geležinkelio lokomotyvo tinklai

    Atitinka IEC 61 754-143, TIA / EIA, NTT, Belcore specifikacijas

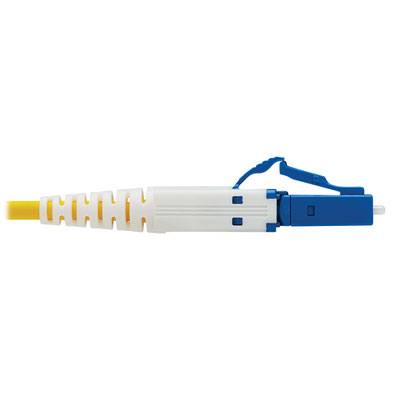

LC tipo šviesolaidinė jungtis.

  LC tipo šviesolaidinė jungtis sukurta „Lucent Technologies“. LC jungtis, kitaip vadinama „Lucent Connector“, yra maždaug pusė SC jungties dydžio.

  LC jungtis galima  naudoti tiek su vienamodėmis (SM), tiek su daugiamodėmis (MM) šviesolaidinėmis skaidulomis.

  LC jungtyje naudojama 1,25 mm įvorė su laikančiojo skirtuko mechanizmu.

LC jungtis -   populiari naujos kartos kompaktiška šviesolaidžio jungtis, dominuojanti telekomunikacijų įrangos rinkoje.Tai yra sumažinta SC jungčių versija. Jis taip pat turi stačiakampį korpusą. Jungties dizainas yra gana paprastas: 1,25 mm skersmens keraminė šerdis, neprijungta prie plastikinio dėklo. Fiksavimo mechanizmas yra skląstis (panašus į RJ-45), todėl jungtis jungiama panašiu būdu. Specialiu laikiklių dvi LC jungtis lengvai galima sujungti tarpusavyje. Naudodamiesi šia jungtimi galite dvigubai padidinti aktyviosios įrangos, jungčių plokščių ir sieninių lizdų jungčių tankį, palyginti su standartinėmis jungtimis, tarkime, SC, be jokių kompromisų dėl kokybės.

LC jungtis yra plačiai naudojama optinių jungiamųjų kabelių ir pigtailių gamyboje, daugiagyslių optinių kabelių nutraukimui, slopintuvų, daliklių gamyboje.

Savybės

·        Optimalios optinės savybės dėl aukštos kokybės įvorių naudojimo

·        Platus ferulių pasirinkimas

·        Maža forma,didelė koncentracija

·        Suderinama su „Telcordia“, ANSI / EIA / TIA, IEC

·        Pritaikoma prie 1,6 / 1,8 / 2,0 mm laido

Taikymo sritys

·        Gigabito Ethernetas

·        Telekomunikacijų tinklai

·        Multiport optinės sistemos

E-2000 šviesolaidinė jungtis

Šviesolaidžių jungtis „E2000“ vis dažniau daudojama šviesolaidinio ryšio srityje.

E-2000 tipo jungtyse įdiegta viena iš sudėtingiausių konstrukcijų.

Jungties prijungimas ir atjungimas yra tiesinis („push-pull“). Fiksavimo mechanizmas atsidaro tik tada, kai jungtį užtraukia korpusas, naudodamas specialų rakto įdėklą. Netyčia išjungti tokią jungtį nenaudojant rakto yra praktiškai neįmanoma (tai yra, norint sulaužyti jungties korpuso skląstį, reikalinga apkrova).

Jungtis E-2000 - plastikinė jungtis su viršutine spyna. Paprastai naudojama vienamodžio (SM) šviesolaidinio ryšio tinkluose. „E-2000 / APC“ yra labiau paplitęs, nes yra daug įrangos televizijos sistemose, kuriose reikalingas APC kampinis šlifavimas.

  Šios jungties sujungimas su adapteriu neleidžia dulkėms patekti į optinių elementų paviršių. Tai taip pat suteikia pakankamą tvirtinimo tvirtumą, atsparumą vibracijos apkrovoms ir aukštą optinių skaidulų maišymo tikslumą. Korpuso skerspjūvis yra kvadratinis, todėl jį lengva realizuoti dvipusėms jungtims.

                                               1.OPTINIŲ JUNGČIŲ TIPAI

2.GREITO MONTAVIMO OPTINĖS JUNGTYS

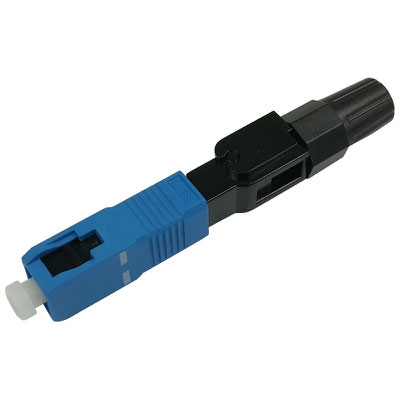

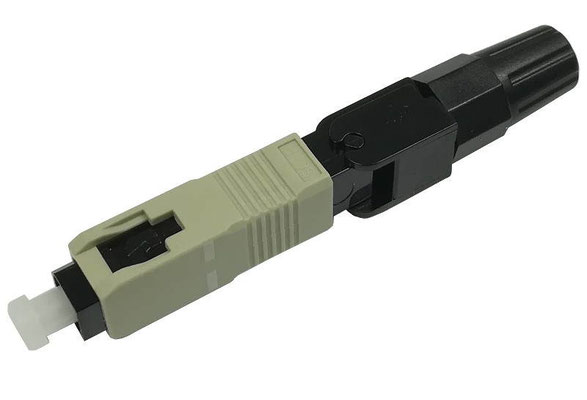

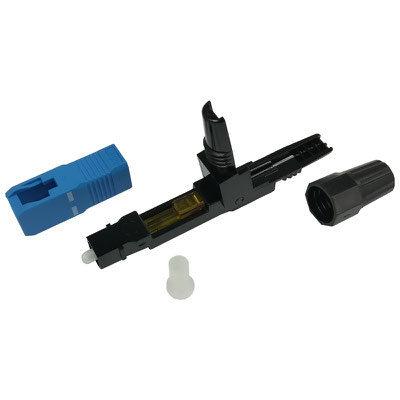

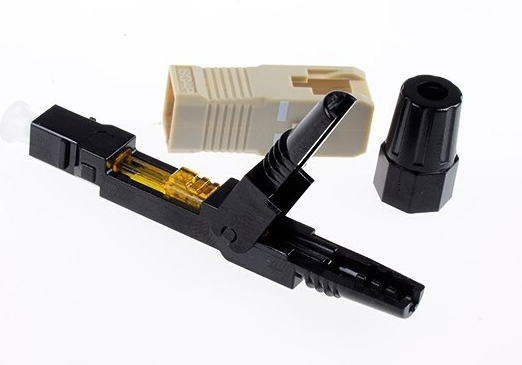

    Fast SC connector

  2.1. SC tipo greito montavimo jungtis.

 Fast connector (Quick Assembly Connector):

Summary:

QAC/SC SM has easy assembly and excellent stability features without feature processing,such as polishing,adhesives to facilitate the termination of the fiber in the field and working hard to secure space environment alone can access for assembing like pole,manholes.

In addition,it can be reduced the defect rate dramatically by workers connection error,due to being able to reconnected.

1.No special assembling tool

2.Easy for assembling with mechanical splice and no polishing

3.Easy for learning technology by a simple assembling method(within 1and half minutes)

4.Minimize the defect rate by features of removal and reusable.

 Specification:

Opration time:within 1and half minutes

Insert loss: ≤0.5dB (1310nm &1550nm)

Return loss: ≥-45dB

Using temperature: -40~+75 centre degree

Online tensile strength(20N)

Mechanical durability (500 times).

  Aplication:

   Optical Transmission network construction

   Inside a Optical Distribution Cabinet/Box

  Optical testing instrument.

  FTTh(Fiber to the home ) construction.

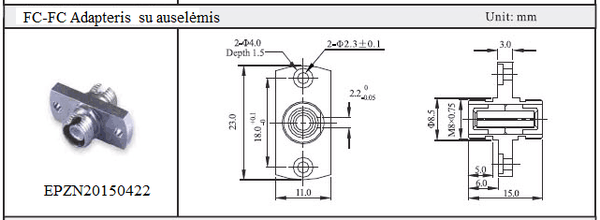

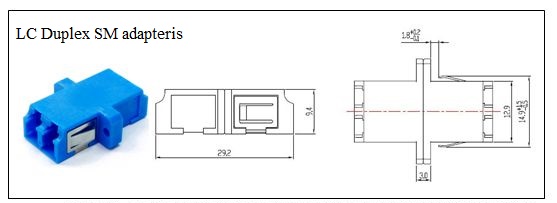

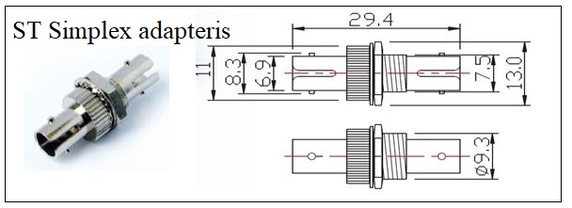

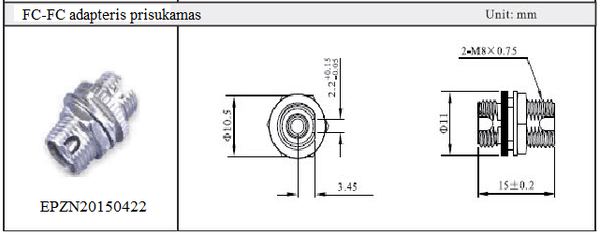

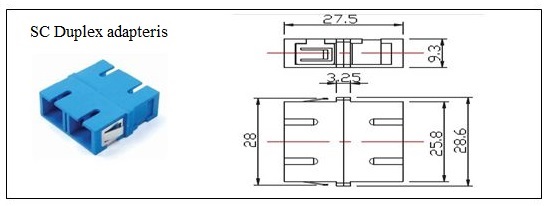

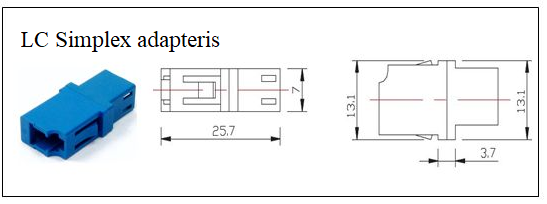

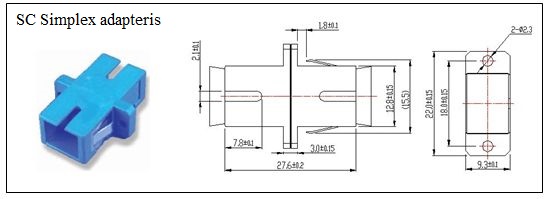

HIBRIDINIŲ ADAPTERIŲ MATMENYS

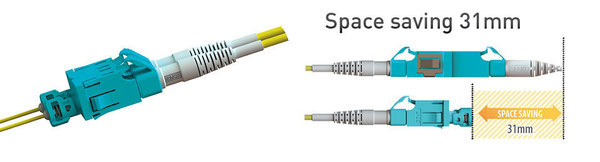

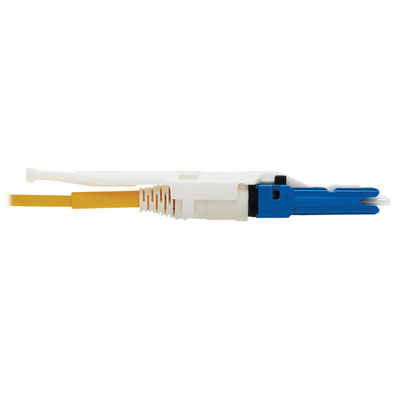

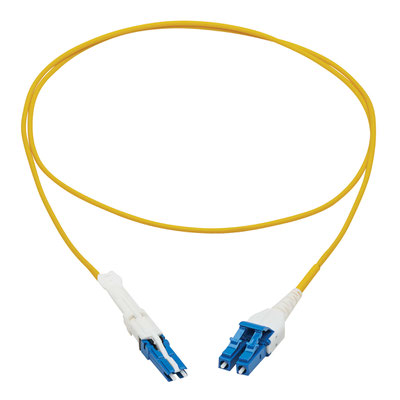

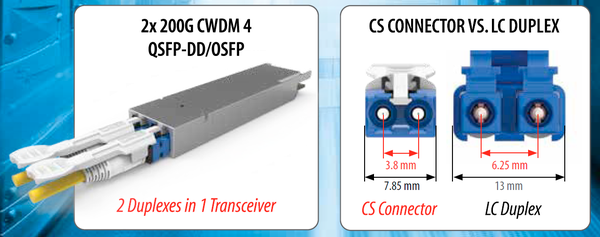

SENKO naujo tipo mikro LC jungtis (Micro LC)

The unique design of Micro LC connector provides ideal solution for behind-the-wall (BTW) applications, Plug and Play modules, and on board optics, where space saving is needed. Using conventional LC ferrule with spring loaded design, the connector mates with standard LC connector.

Senko micro LC boynet style connector
Senko Micro LC - Handout.pdf
Adobe Acrobat Document 2.2 MB

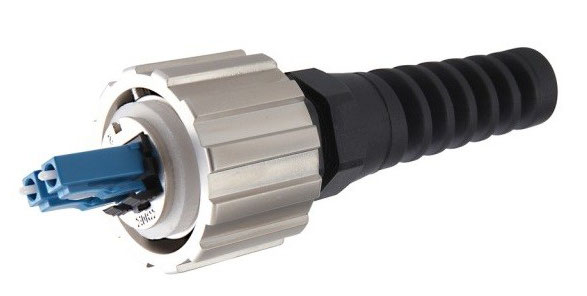

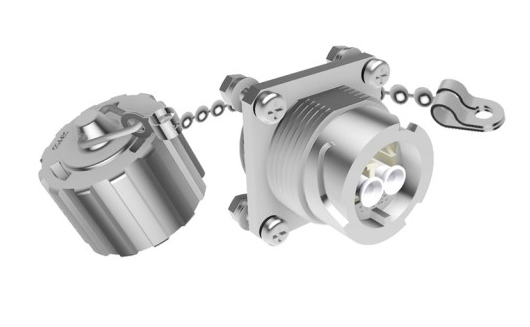

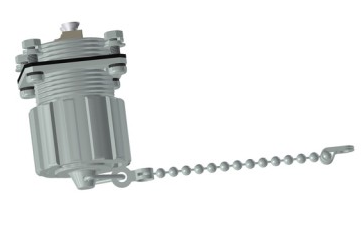

                              PRAMONINIAI ADAPTERIAI IR JUNGTYS IP67.

CONEC firmos pramoniniai adapteriai ir jungtys.

(IP67 Fiber Optic Con­nec­tors)

Firma CONEC sukūrė optinių jungčių sprendimą lauko sąlygomis,kurios atitinka IP67 apsaugos klasę ir tinka spręsti specifinius uždavinius,kur reikia atsiriboti nuo aplikos poveikio. LC Duplex-jungtis yra įdiegta į metalinį korpusą. Apsaugą užtikrinama cinku dengtas korpusas.Galimas ir LC duplex sujungimo tipas.Abi optinio sujungimo rūšys gali būti ir SM ir MM tipo.

  -korpusas: poliesteris (juoda); UL 94 V-0;
  - skydelio veržlė: žalvaris, nikeliuotas;
  -vidinė dalis: silikono (baltas);
  -dvipusio ryšio LC adapterio komplektas su dangteliu nuo dulkių;
  -darbinė temperatūra: nuo -40 ° C iki +85

Yra gaminami  pramoniai adapteriai ir jungtys LC Duplex SM,LC Duplex MM IP67 sandarumo klasės..

Industrial IP67 Fiber Optic Connectors

Optinės Duplex LC jungties surinkimo instrukcija.
IP67 Duplex LC Assembly Instructions.pdf
Adobe Acrobat Document 1.0 MB

Pramoniniai/Karinės paskirties optiniai kabeliai.IP66/IP67

(  Industrial/Military Grade Fiber Cables )



EUROLENS-LENS jungtys  MIL-DTL-83526-20/21 standarto.

The expanded Beam Connectors by EUROMICRON Werkzeuge GmbH are developed for harsh environment and multiple connections. The screw thread and the optimal stress relief offer best connectivity even in adverse conditions such as cold, heat, mud, dust or high pressure. Specifically, for military, mining, offshore & broadcasting applications.

Optimized for extreme environmental conditions:

Expanded Beam Technology

Extremely resistant to dirt and vibrations

Protection class: IP67

For military, video + TV transmission and industry

Easy to assemble

Bulkheads available with flange and jam nut

Technical specifications





Multimode

Singlemode

Wavelenght

850nm / 1300nm

1310nm / 1550nm

Typ. Loss

see section: Lens arrangement

see section: Lens arrangement

Typ. Return loss

> 31dB *

> 31dB *

Operating temperatur

-55°C bis +85°C

-55°C bis +85°C

Storage temperatur

-55°C bis +85°C

-55°C bis +85°C

Mating cycles

3000

3000

Strain relief

1500 N

1500 N

Protection class

IP67

IP67

EUROLENS type

Šviesolaidinio taktinio kabelio jungtis YZA

Tactical cable Connector YZA

General information:

Designed for military field fiber optic cable supporting, neutral bayonet locking structure can be realized head and seat, head and head, seat and seat fast any connection. With multi-core once connected and blind insertion; connection loss, high reliability; rugged, waterproof, dustproof, resistance to harsh environments, etc., can be used in a variety of optical fiber communication network field army, military computer systems, airborne or ship borne equipment, repair and other outdoor optical cable system temporary connection. Product specifications are: 2 core, 4 core, 6-core, 8-core, 12 core. Products are mainly used for: military emergency communications, broadcast television, emergency rush through optical fiber communications, mining, oil and so on.

Application:

Tactical Communication Connection

Oil, Mine Communication Connection

Remote Wireless Base Station

CCTV System

Fiber Sensor

Railway signal Control Application

Intelligent Power Station Communication

Parameters

Subject

Parameters

ILSM

≤0.8dB

ILMM

≤0.5dB

RLSM

≥50dB

Plug

≤500NMain Cable

Socket

≤100NBranch Cable

Operation Tem.

-4085

IP Class

IP67

RHOS

Comply with RHoS

Šviesolaidinio taktinio kabelio jungtis YZB

Tactical cable Connector YZB

General information:

Designed for military field fiber optic cable supporting, neutral bayonet locking structure can be realized head and seat, head and head, seat and seat fast any connection. With multi-core once connected and blind insertion; connection loss, high reliability; rugged, waterproof, dustproof, resistance to harsh environments, etc., can be used in a variety of optical fiber communication network field army, military computer systems, airborne or ship borne equipment, repair and other outdoor optical cable system temporary connection. Product specifications are: 2 core, 4 core, 6-core, 8-core, 12 core. Products are mainly used for: military emergency communications, broadcast television, emergency rush through optical fiber communications, mining, oil and so on.

Application:

Tactical Communication Connection

Oil, Mine Communication Connection

Remote Wireless Base Station

CCTV System

Fiber Sensor

Railway signal Control Application

Intelligent Power Station Communication

Parameters:

Subject

Parameters

ILSM

≤0.8dB

ILMM

≤0.5dB

RLSM

≥50dB

Plug

≤500NMain Cable

Socket

≤100NBranch Cable

Operation Tem.

-4085

IP Class

IP67

RHOS

Comply with RHoS

Šviesolaidinio taktinio kabelio jungtis YZC

Tactical cable Connector YZC

General information:

 C Designed for military field fiber optic cable supporting, neutral bayonet locking structure can be realized head and seat, head and head, seat and seat fast any connection. With multi-core once connected and blind insertion; connection loss, high reliability; rugged, waterproof, dustproof, resistance to harsh environments, etc., can be used in a variety of optical fiber communication network field army, military computer systems, airborne or ship borne equipment, repair and other outdoor optical cable system temporary connection. Product specifications are: 2 core, 4 core, 6-core, 8-core, 12 core. Products are mainly used for: military emergency communications, broadcast television, emergency rush through optical fiber communications, mining, oil and so on.

Application:

Tactical Communication Connection

Oil, Mine Communication Connection

Remote Wireless Base Station

CCTV System

Fiber Sensor

Railway signal Control Application

Intelligent Power Station Communication

Parameters:

Subject

Parameters

ILSM

≤0.8dB

ILMM

≤0.5dB

RLSM

≥50dB

Plug

≤500NMain Cable

Socket

≤100NBranch Cable

Operation Tem.

-4085

IP Class

IP67

RHOS

Comply with RHoS

NAUJA BELDEN FIRMOS TECHNOLOGIJA.

SC MM arba SM adapterio uždėjimas ant šviesolaidinės skaidulos-per 5 sekundes!

OPTINĖS JUNGTIES UŽDĖJIMAS.

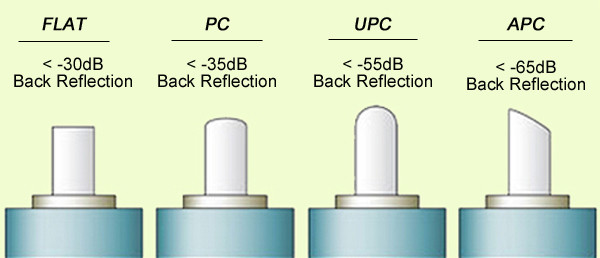

JUNGTIES ŠLIFAVIMO BŪDAI.
