OPTINIO KABELIO MOVOS

(Fibre cable splice protection clousers.Fibre cable clousers.)

Optinių kabelių sujungimo-atšakojimo movos skirtos optinių kabelių sujungimui,atšakojimui,pradedant optiniu kabeliu su keliomis skaidulomis ir baigiant optiniais kabeliais su keliais šimtais skaidulų.Atšakojamieji sujungimai-tai kai dauguma optinio kabelio skaidulų praeina "tranzitu" per optinę movą,o tik keletas skaidulų yra išskiriamos iš optinio kabelio ir atšakojamos į pastatą ar optinio tinklo modulį.

Optinio kabelio movos apsaugo optinių kabelių sujungimus nuo įvairių  mechaninių ir išorinių poveikių.Movos būna hermetiškos, atsparios ultravioletui bei cheminiam ar oro poveikiui. Gali būti naudojamos kabelinėse kanalizacijose, kabinant  kabelį  ant sienos, stulpų arba kai optinis kabelis  klojamas po žeme.

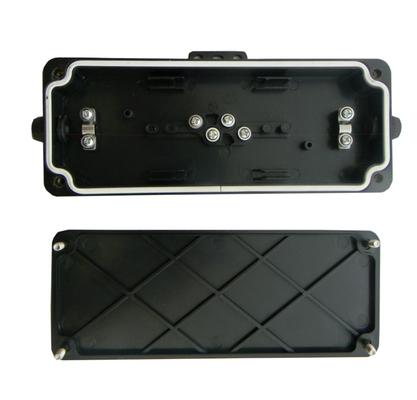

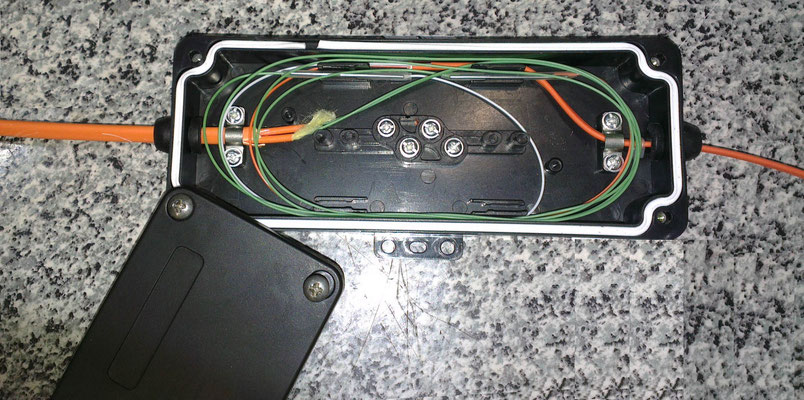

1.Optinio kabelio mova OM-F02.ZN kodas 550608

Pagrindinės savybės:

  -Įpatingai maža,kompaktiška konstrukcija,skirta FTTH tinklų diegimui;

  -Gera sandarumo kokybė;
  -Ilgaamžis, atsparus smūgiams, UV spinduliams ir cheminiam poveikiui  termoplastikas (MPP);
  - Lengva įdiegti,naudojant minimalų įrankių kiekį.Gali būti iš naujo atidaroma ir uždaroma;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-4 skaidulos;

  -2 įvadai/išvadai  iki 6mm diametro kabeliui;

  -Gabaritai:26x72x179mm.

 -Atitinka ROHS

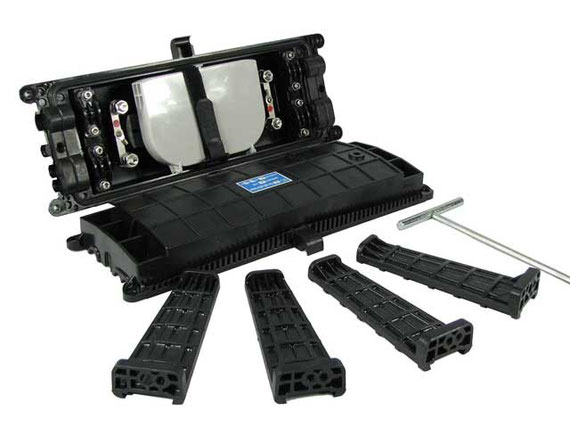

2.Optinio kabelio mova OM-F01.ZN kodas 550590 Fiber clouser

Pagrindinės savybės:

  -Kompaktiška konstrukcija, FTTH tinklų diegimui;
  -Gera sandarumo kokybė;
  -Ilgaamžis atsparus smūgiams ir UV spinduliams termoplastikas (MPP);
  - Lengva įdiegti. Gali būti iš naujo atidaroma ir uždaroma;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-12 skaidulų;

  -4 įvadai/išvadai 4-12mm diametro kabeliui;

  -Gabaritai:80x105x300mm.



3.Optinio kabelio mova HTSC-TW01 (12F,2k).ZN kodas 550649

Optinių kabelių sujungimo mova HTSC-TW01 pagaminta iš juodo plastiko su 4 x 20mm diametro ir 60mm ilgio įvadais/išvadais,kurie pirminėje būsenoje yra užaklinti.Viduje yra keturi optinio kabelio centrinio elemento tvirtinimo elementai-kiekvienam įvadui/išvadui atskirai.Viduje galima patalpinti iki keturių 12-kai skaidulų sukomplektuotų optinių kasečių.

Specifikacija:

-Gabaritai:356mmx232mmx60.5mm;

-48 skaidulos / 4 kasetės;

-Įvadai/išvadau:4 apvalūs kabeliai max20mm diametro;

-Dangtis prisisuka su 8 nerūdijančio plieno varžtais M4x18.

Komplektacijoje yra:

 -12 termofitų;

 -12 dirželių 2,4x120mm

 -keturi termofitai ant įvadų 150mm ilgio.

4.Optinio kabelio mova vertikali OMV-302 (12F).ZN kodas 550593

Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva įdiegti. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-12 skaidulų;

  -4 apvalūs įvadai/išvadai iki 16mm diametro kabeliui;

  -Gabaritai:288x178mm.

Optinio kabelio movos OMV-302 (12F) instaliavimo instrukcija.
OMV-302_installation_manual EPZN.pdf
Adobe Acrobat Document 350.2 KB

5.Optinio kabelio mova horizontali OMH-101.

Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva instaliuoti. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-12-48 skaidulos;

  -2 apvalūs įvadai/išvadai 14mm diametro kabeliui arba 1x14mm išvadas ir  2 kabeliams iki 12mm per kitą išvadą.

  -Gabaritai:90x200x280mm.

Optinio kabelio horizontali mova gali būti:

      Tipas                   Skaidulų talpa          Įėjimų  / išėjimų sk.       ZN kodas

OMH-101 (12F)                   12                     1x14mm/1x14mm            550594

OMH-101 (12F)                   12                     1x14mm/2x12mm            550595

OMH-101 (24F)                   24                     1x14mm/1x14mm            550596

OMH-101 (24F)                   24                     1x14mm/2x12mm            550597

OMH-101 (48F)                   48                     1x14mm/2x12mm            550598

Optinės kabelio movos OMH-101 (12F-48F) instaliavimo instrukcija.
OMH-101__manual EPZN.pdf
Adobe Acrobat Document 289.7 KB

6.Optinio kabelio mova OM-201.

Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva įdiegti. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-24,48,96 skaidulos;

  -1 ovalus įvadas/išvadas 1x25mm diametro kabeliui arba 2x21mm ir 3x16mm;

  -Inžinerinis PC plastikas užtikrina ilgalaikį patikimumą ir naudojimą,esant aplinkos temperatūrai nuo -40 iki 65 ℃.

  -Gabaritai:435x190mm.







Optinio kabelio mova gali būti:

      Tipas                Skaidulų talpa          Įėjimų  / išėjimų sk.             ZN kodas

 OM-201 (24F)               24                  1x25 arba 2x21mm/3x16mm        550600

 OM-201 (48F)               48                  1x25 arba 2x21mm/3x16mm        550601

 OM-201 (96F)               96                  1x25 arba 2x21mm/3x16mm        550602

Optinės movos OM-201 (24F-96F) instaliavomo instrukcija.
OM-201_installation_manual EPZN.pdf
Adobe Acrobat Document 494.9 KB

7.Optinio kabelio mova OMJB-102B. ZN kodas 550603

Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva įdiegti. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-24,48,96 skaidulos;

  -1 ovalus įvadas/išvadas 2x25mm diametro kabeliui 4x19mm;

  -Gabaritai:540x180mm.

Komplektuojama visomis reikalingomis medžiagomis.

Analogiška FOSC 400B serijos movai.



Optinės movos OMJB-102A,B instaliavimo instrukcija.
JB-102A_installation_manual EPZN.pdf
Adobe Acrobat Document 693.5 KB

8.Optinio kabelio mova OM-102.HTSC-102 Fiber Optic Splice Clouser

Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva įdiegti su minimaliu įrankių kiekiu. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-48,96 skaidulos;

  -2 įvadai/išvadai 16mm diametro kabeliui ir 4x13mm diametro optiniams kabeliams;

  -Inžinerinis PC plastikas užtikrina ilgalaikį patikimumą ir naudojimą,esant aplinkos temperatūrai nuo -40  iki 65 ℃.

  -Gabaritai:400x185x90mm.

Kodai:

 OM-102 (48F)-ZN kodas 550604;

 OM-102 (96F)-ZN kodas 550605.

Optinės movos OM-102 instaliavimo instrukcija.
OM-102_installation_manual EPZN.pdf
Adobe Acrobat Document 423.8 KB

9.Optinio kabelio mova OM-108. ZN kodas 550606HTSC-108 Fiber Optic Splice Clouser



Pagrindinės savybės:

  -Tinka visiems optinio kabelio tipams;
  -Gera hermetiškumo kokybė;
  -Ilgaamžis atsparus smūgiams,UV spinduliams ir cheminiam poveikiui termoplastikas;
  - Lengva įdiegti su minimaliu įrankių kiekiu. Daugkartinis atidarymas ir uždarymas;
  -Galima montuoti po žeme,ore ant sienos;

  -Talpa-48,96 skaidulos;

  -4 įvadai/išvadai 20mm diametro kabeliui ir 4x14mm diametro optiniams kabeliams;

  -Inžinerinis PC plastikas užtikrina ilgalaikį patikimumą ir naudojimą,esant aplinkos temperatūrai nuo -40  iki 65 ℃.

  -Gabaritai:450x220x110mm.



10.Priedai optinio kabelio movų instaliavimui.

10.1.Klijai atšakojimui ir movų sandarinimui KL-SSLV-25X3(B200) RAYCHEM.ZN Kodas 485843



Gamintojas:RAYCHEM.

Gamintojo kodas:CC7399-000

Diametras:5,5-3,5.

Ilgis:78mm

10.2.Nitto 12FB Savaiminio susiklijavimo juosta.(Self fusing tape).ZN kodas 485840

     Nitto 12FB yra hermetizavimo juosta.

Apvyniojus ir apspaudus jinai labai greitai suslieja į vientisą medžiagą ir sukuria barjerą vandeniui patekti į vidų.Tinka naudoti ir vidaus ir lauko sąlygomis.

Pritaikymas:

-Vamzdžių  ar kabelių susidūrimo vietų  hermetizavimui;

 -Elektrinių gnybtų hermetizavimui;

 -Pažeisto kabelio apvalkalo remontui;

 -Labai tinka kaip papildomas užpildas hermetizuojančioms susitraukiančioms movoms.

Stecifikacija:

  -Medžiaga-sintetinė guma;

  -Matmenys:3mmx38mmx1,5m;

  -Minkštas ir lipnus glaistas;

  -Elastingas ir labai atsparus tempimui.Iki nutrūkimo gali išsitempti > 3000 %;

  -Pramušimo įtampa:17 kV/mm;

  -Tempiamasis sipris (atsparumas nutrūkimui):0.01 N/mm².

Nitto 12FB aprašymas anglų kalba.
Nitto 12FB.pdf
Adobe Acrobat Document 172.3 KB
Nitto 12FB aprašymas rusų kalba.
12FB_RUSSIAN.pdf
Adobe Acrobat Document 123.4 KB

10.3.Kiti priedai.

Aukštos kokybės optinės movos FOSC400A 8 hermetiškas uždarymo tipas leidžia ją plačiai naudoti FTTH (optika į namus) tinkluose. Paprastai  mova turi vieną ovalinį portą ir aštuonis apvalius portus. Į šią movą galima įvesti kabelius, kurių išoriniai diametrai yra nuo 3 mm iki 28 mm. Iš viso movoje galima suvirinti iki 48 skaidulų. Mova gali būti sumontuota ne tik su termofitu, bet ir su specialiais mechaniniais kamščiais. Tokiu būdu sumontuotos movos yra hermetiškos ir nepraleidžia vandens panardintos net į 6 m gylį. Movoje esantys specialūs inkarai saugiai fiksuoja optinio kabelio centrinį elementą, neleisdami jam judėti keičiantis išorinėms aplinkos sąlygoms. Plikos skaidulos movoje yra apsaugomos jas patalpinus į vamzdelius. Vamzdeliai yra sunumeruojami specialiais markeriais. Mova turi ventilį orui pripūsti.Movos gamybos kokybė ir konstrukcija sudaro plačias galimybes panaudoti pasyviniame optiniame tinkle (PON)



Parametrai

FOSC-400A4

FOSC-400B

FOSC-400D5

Naudojamų kabelių diametras, mm

5 - 25

5 - 32

5 - 25

Maksimalus kabelių skaičius

6

6

7

Maksimalus suvirinamų skaidulų skaičius

72

96

576

Gabaritai, mm

420х180

540х180

710х260

Eksploatacijos  temperatųra°С

nuo -50 iki +60



FOSC400 serijos movų ir papildomų kasečių  bei medžiagų aprašymai pateikti ČIA:

Fosc400 tipo movos.pdf
Adobe Acrobat Document 566.7 KB
Fosc400 tipo movų papildomos kasetės ir
Adobe Acrobat Document 680.8 KB

FOSC400A 8 INSTALIAVIMO INSTRUKCIJA

FOSC400A 8 instaliavimo instrukcija.pdf
Adobe Acrobat Document 436.8 KB

Optinės movos FOSC400 serijos montavimo video medžiaga 1 dalis

Optinės movos FOSC400 serijos montavimo video medžiaga 2 dalis

Bendrą optinių movų ir jų priedų kainininką rasite ČIA:

Optiniu movu kain.2013.08.29.pdf
Adobe Acrobat Document 722.7 KB
3M Optinių movų kainininkas.
Optines movos 3M 20110307.pdf
Adobe Acrobat Document 349.9 KB

FIST- Fiber Infrastructure System Technology.

GCO-Generic Closure Organizer.

IST is Raychem's Fiber Infrastructure System Technology.

The generic closure FIST-GCO2 is the environmentally sealed enclosure for the fiber management system that provides the functions of splice and passive component integration in the external network.

The FIST-GCO2 has the following functions and features

Single-ended design

Base and dome are sealed with a clamp and O-ring system

6 or 16 round entry/exit ports for drop cables and 1 oval port for looped cable

The UMS (Universal Mounting System) profiles provide the foundation for mounting combinations of SOSA2 (Splice Only Sub-Assembly) and/or SASA2 (Splitter Array Sub-Assembly) modules, which consist of a modular grooveplate and trays

Compatible with most common cable types: e.g. loose tube, central core, ribbon fiber

Uncut fibers can be stored as single circuits in trays and/or as cable elements in the storage space between the profiles. Storage baskets are available for mass storage of fibers of central core cable constructions

Dimensions and capacities



Key

1 Dome

2 Clamp

3 Base

4 Wrap-around grooveplates






GC02-BC6

GC02-BD6

GC02-BE6

Dimensions

L

488

566

700

in mm

A

30

30

30



B(B'/B')

30(20/13,5)

30(20/13,5)

30(20/13,5)



C

82

82

82



D

247

247

247



D with clamp

285

285

285





Fibers

Trays

Fibers

Trays

Fibers

Trays

Single Circuit Splicing Capacity

112

56

160

80

224

112

Single Element Splicing Capacity

336

28

480

40

672

56

R4/R8 Splicing Capacity

224

28

336

42

464

58

R1 2 Splicing Capacity

192

16

336

28

432

36

How to Order this product

1. Order one of the Application Kits

Application kits have been identified for an easy product selection and ordering. These kits contain all necessary items for a certain application and fiber count. Please refer to the FIST-GCO2 Ordering Guide for more information.

2. Order the closure and its accessories separately

FIST-GC02 aprašymą rasite ČIA:

FIST GC02 aprašymas.
FIST GC 02 DS.pdf
Adobe Acrobat Document 1.2 MB

FIST-GC02 užsakymo katalogas.

FIST-GCO2 užsakymų katalogas.
FIST_GCO2_obj_en.pdf
Adobe Acrobat Document 1.6 MB

OPTINIŲ MODULIŲ MONTAVIMO STOVAI IR STENDAI.

4.Optinių movų montavimo stovai.

Optinių movų montavimas turi būti atlekamas specialiai įrengtame automobilyje ar palapinėje su šildymu šaltuoju metų laiku.

Viduje turi būti montažinis stalas prie kurio laikinai turi fiksuotis:

1.Universalus movos laikiklis;

2.Kabelio tvirtinimo laikiklis;

3.Optinių movų angalių nupjovimo mechanizmas;

4.Optinių kasečių laikiklis.



4.1.Universalus optinių movų fiksavimo kronšteinas.

Universalus optinių movų fiksavimo kronšteinas,skirtas įvairių optinių movų montavimui bet kur,kur yra montažinis stalas ar net paprasta medinė dėžė.Kronšteino pagalba movą galima pritvirtinti netoli optinių skaidulų suvirinimo aparato.Jo dėka movą galima tvirtinti ir horizontalioje ir vertikalioje padėtyje.

Hermetizuojant movą,kronšteinas ją laiko fiksuotą  viso termovamzdelių užkaitinimo metu.

Svoris-1,87kg.



4.2.Optinių kabelių montažinis laikiklis OKL-2.ZN Kodas 550653

Laikiklis yra skirtas kietų ir tamprių optinių kabelių tvirtinimui  šalia optinių kabelių montavimo stendo.Laikiklis leidžia tvirtinti iki dviejų optinių kabelių ir palaiko juos stabilioje nejudamoje būsenoje,kas palengvina optinės movos montavimo darbus ir sutrumpina darbų laiką.

4.3.Optinių movų montavimo stendas MMS-400.ZN kodas 550651

Stendas skirtas FOSC 400 A,B,C serijos movų montavimui.

Specifikacija:

  -Galimybė reguliuoti optinės movos montavimo aukštį,per visą strypelio aukštį.

  -Galimybė reguliuoti movos padėtį pagal horizontalę (iki 360 laipsnių);

  -galimybė sukioti optinę movą aplink savo ašį.

Stovo pagrindas fiksuojamas prie stalo paviršiaus krašto vienu 8mm reguliuojamu varžtu su plastikine apvalia rankena.

Konstrukcija pagaminta iš juodo metalo stačiakampio ir apvalaus vamzdžių.





4.4. Movų montavimo rėmas MMR-400 D.ZN Kodas 550652

Movų montavimo rėmas MMR-400D,skirtas FOSC 400 D movų montavimui.

Naudojamas kaip papildomas priedas prie movų montavimo stendo MMS-400 AB.

FOSC 400D serijos optinių movų montavimo stendas.

4.5.FOSC serijos optinių movų montavimo stendas.

 Stendas skirtas FOSC 400 A,B,C serijos movų montavimui.

Specifikacija:

  -Galimybė reguliuoti optinės movos montavimo aukštį (10 fiksavimo kiaurymių pagal vertikalę);

  -Galimybė reguliuoti movos padėtį pagal horizontalę (iki 180 laipsnių);

  -keturi laikikliai montuojamų optinių kabelių fiksacijai  dirželių pagalba prie stovo pagrindo.

Stovo pagrindas fiksuojamas keturiais varžtais prie montažinio stalo paviršiaus.

Konstrukcija pagaminta iš  5-8mm storio aliuminio lydinio.



Vaizdo medžiaga.

Optinės movos montavimas lauko sąlygomis

Spaustuvai su guoliniu šarnyru. Bernstein 9-205

Bernstein 9-205 spaustuvas su rutuliniu šarnyru-tai labai patogi priemonė optinių movų montavimo darbe.Šarnyro fiksavimas vykdomas vienos rankenėlės pervedimas iš vienos pusės į kitą.Be to iš apačios yra varžtas,kurio dėka galima fiksuoti šarnyro sukibimo stiprumą iki aštuonių lygių.Tvirtinamas prie stalviršio paviršiaus.Galimi ir kiti variantai (žiūrėti pdf.)

Specifikacija:

 Spaustuvų suspaudimo dalies ilgis-50mm;

 Spaustuvo apkabinamas dydis-70mm;

 Pagamintas iš aliuminio;

 Aukštis-400mm;

 Svoris-1,45kg.

Bernstein CVS.pdf
Adobe Acrobat Document 249.7 KB
