19" Optinio kabelio sujungimo ir paskirstymo dėžutės (ODF)

(19 inch optical distribution frames.)

19" Optinio kabelio sujungimo ir paskirstymo dėžutės (ODF)

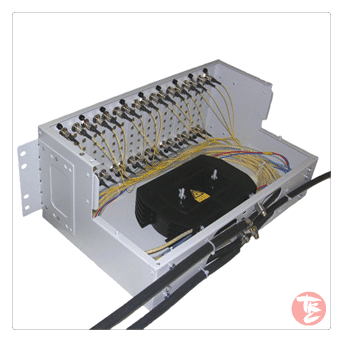

Tai šviesolaidinio kabelio skaidulų sujungimo ar paskirstymo funkciją atliekančios dėžutės,talpinamos į (19 colių 19"=482,6mm į plotį) komutacines spintas ar rėmus.19" ODF panelės skirtos šviesolaidinių kabelių užbaigimui komutacinėse spintose..Priklausomai nuo sujungimų skaičiaus ir jungčių tipo gali būti 1U,2U,3U,4U aukščio (U=44,45mm į aukštį).



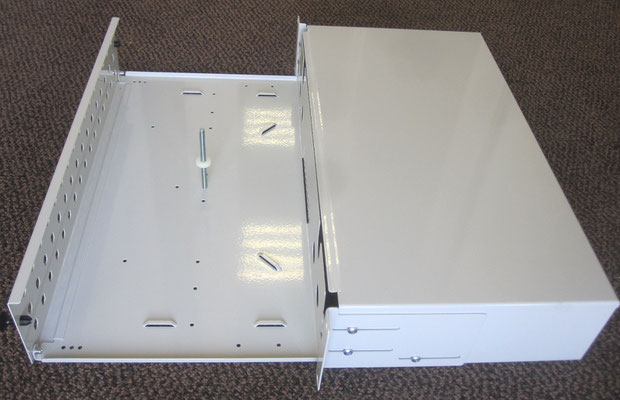

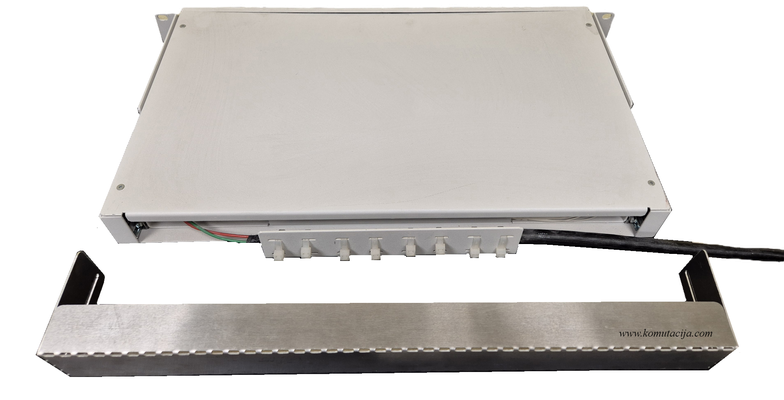

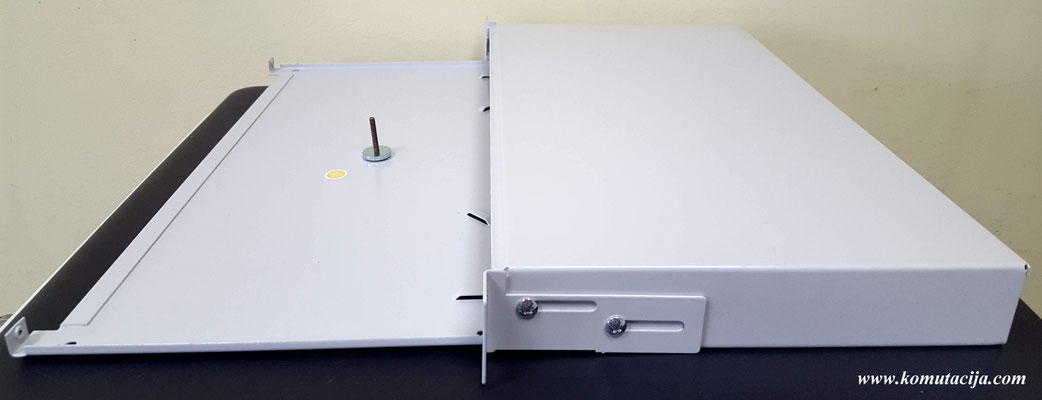

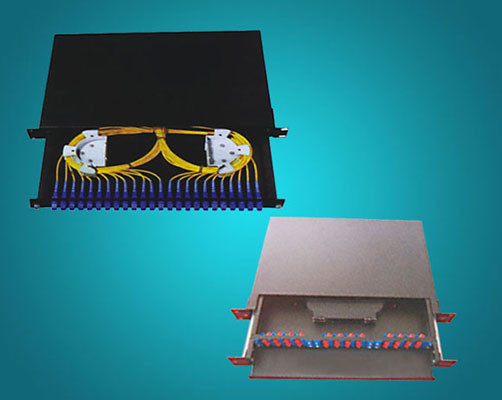

1.Optinio paskirstymo blokai su ištraukiama  dalimi,bebėgelių šonuose.

Priekinė optinių jungčių panelė yra gaminama atskirai.Tai leidžia prie pagrindinio ODF bloko prisisukti norimą junčių panelę.

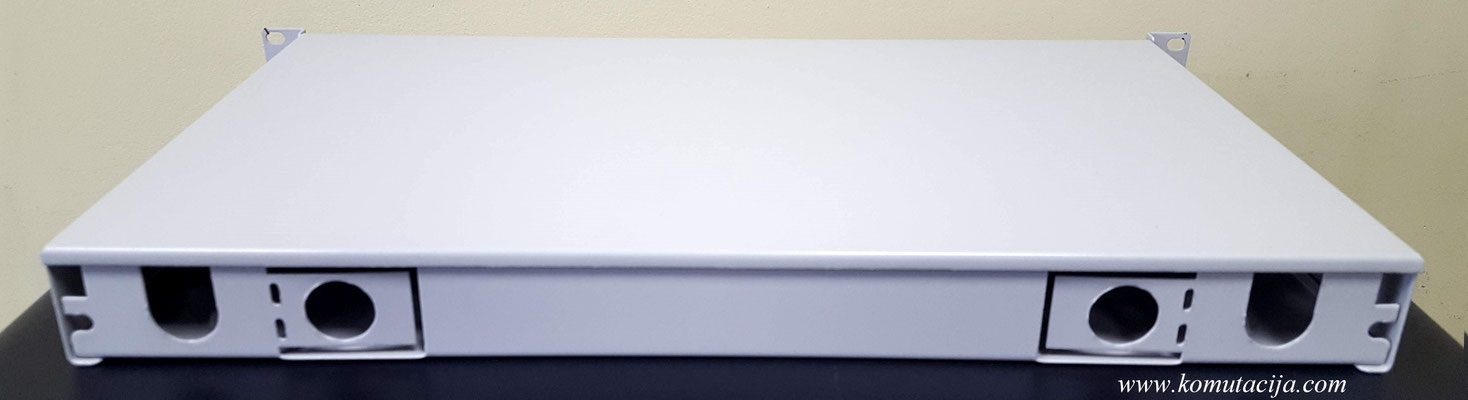

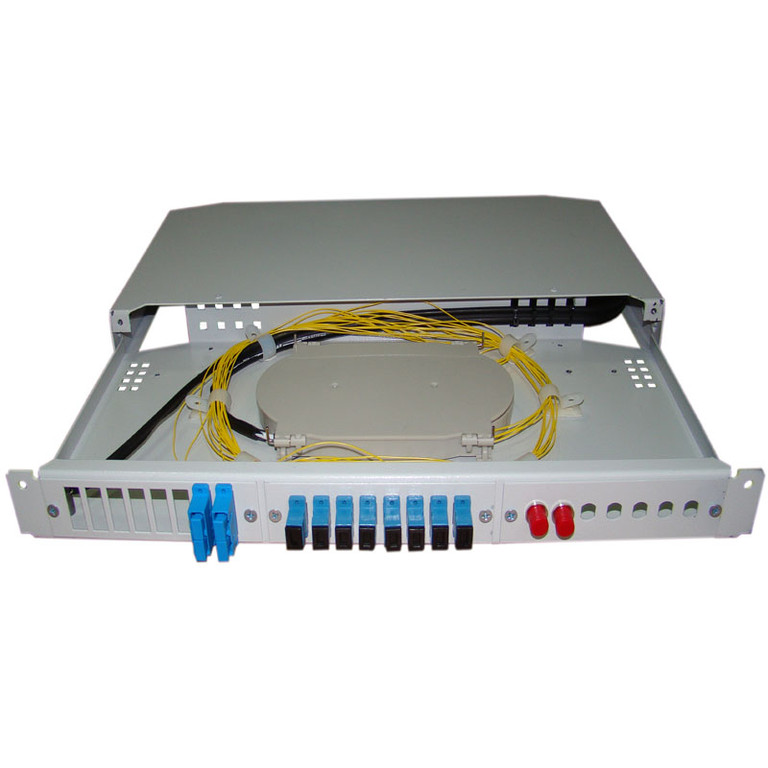

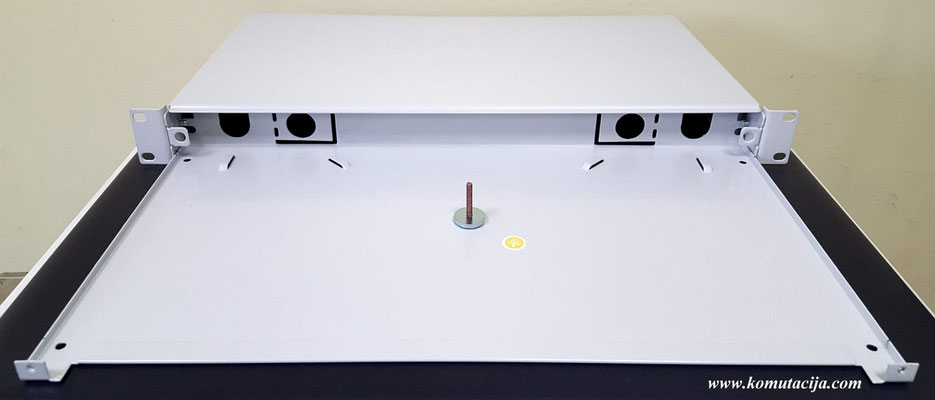

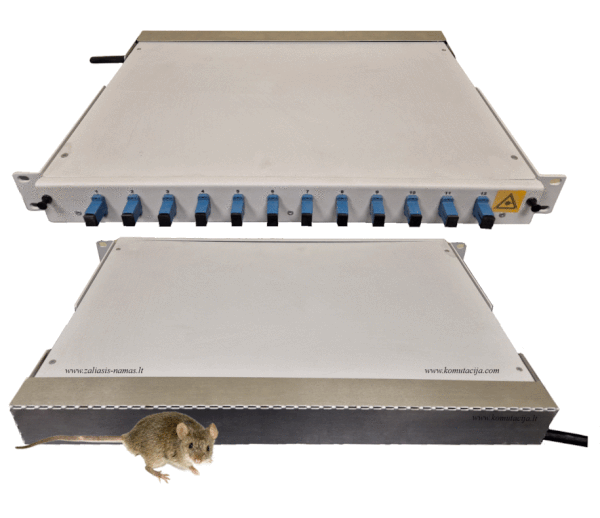

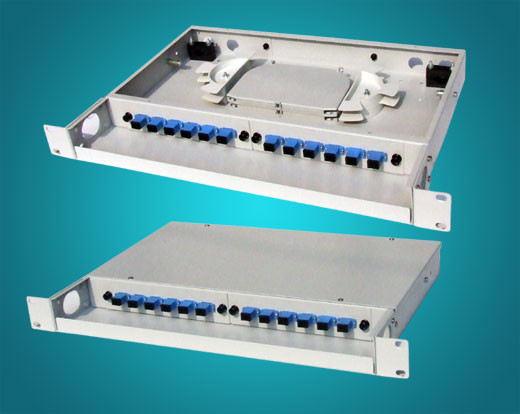

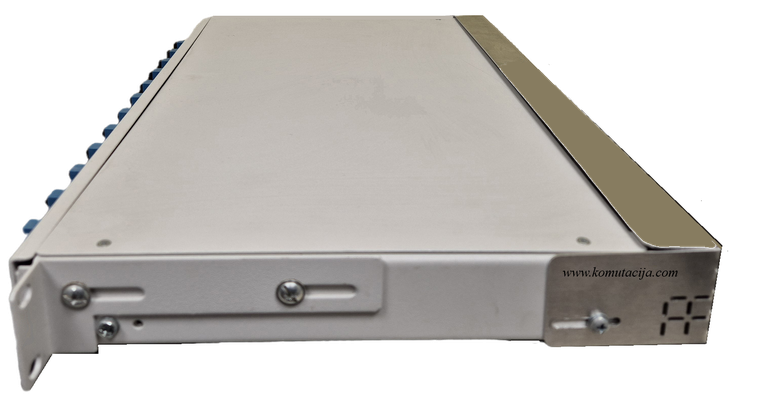

1.1. 19"/1U 12SC SX (12 LC DX) optinio paskirstymo dėžutė (ODF).ZN Kodas 550456

Tai ištraukiamas 19"/1U 12SC Simplex arba 12LC Duplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

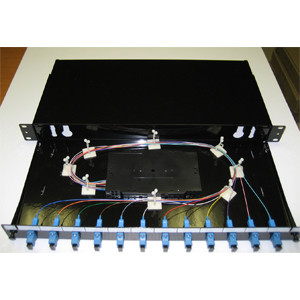

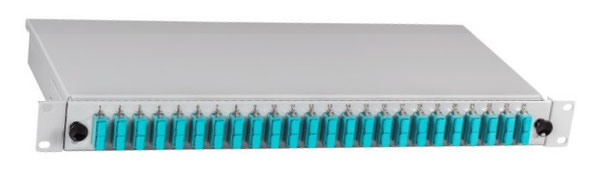

1.2. 19"/1U 24SC  SX (24LC DX)optinio paskirstymo dėžutė (ODF).ZN Kodas 550135

Tai ištraukiamas 19"/1U 24 SC Simplex arba 24 LC Duplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

1.3. 19"/1U 12SC Duplex optinio paskirstymo dėžutė (ODF).ZN Kodas 550450

Tai ištraukiamas 19"/1U 12 SC Duplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

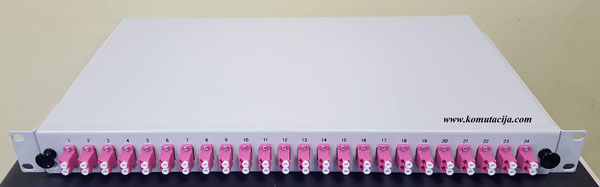

1.4. 19"/1U 24SC Duplex optinio paskirstymo dėžutė (ODF).ZN Kodas 550137

Tai ištraukiamas 19"/1U 24 SC Duplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

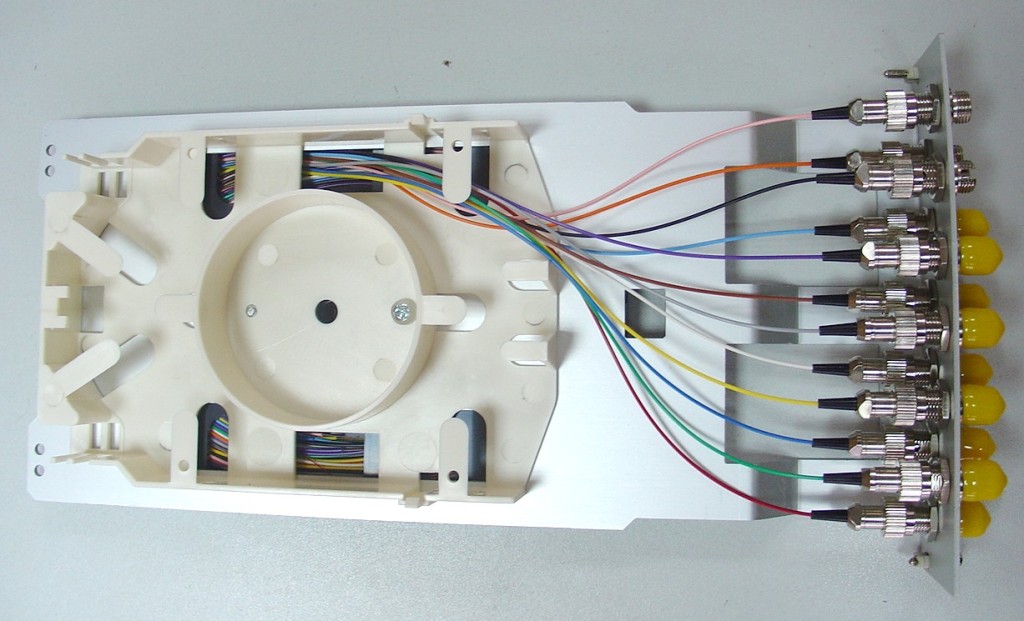

1.5. 19"/1U 12ST optinio paskirstymo dėžutė (ODF).ZN Kodas 550451

Tai ištraukiamas 19"/1U 12 ST optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.



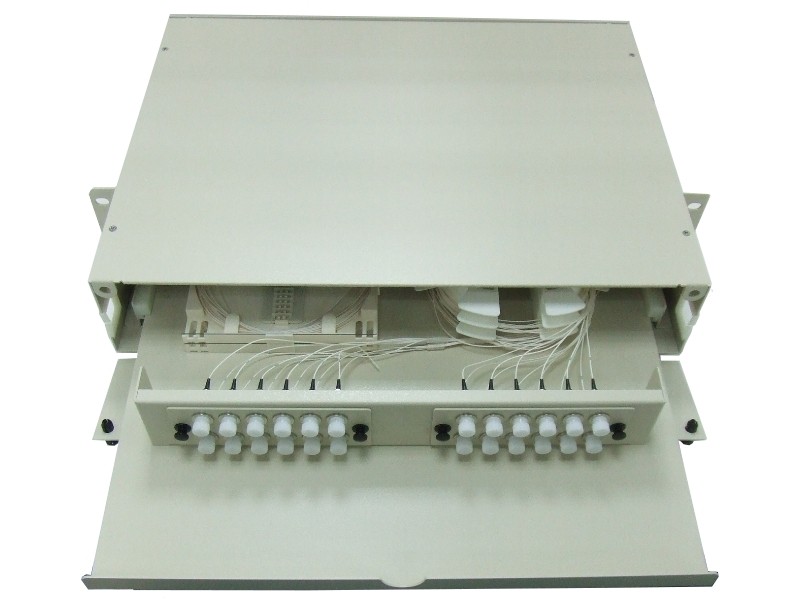

1.6. 19"/1U 24ST optinio paskirstymo dėžutė (ODF).ZN Kodas 550453

Tai ištraukiamas 19"/1U 24 ST optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

   -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno, todėl yra tvirta.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     -Paruoštos hermetinių PG 13,5 ir PG16 įvadų skylės kairėje bei dešinėje pusėse;

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

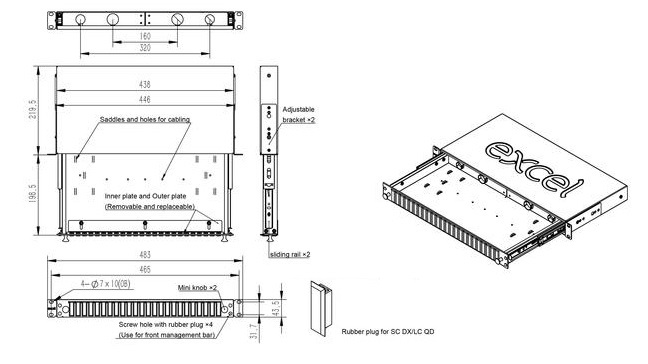

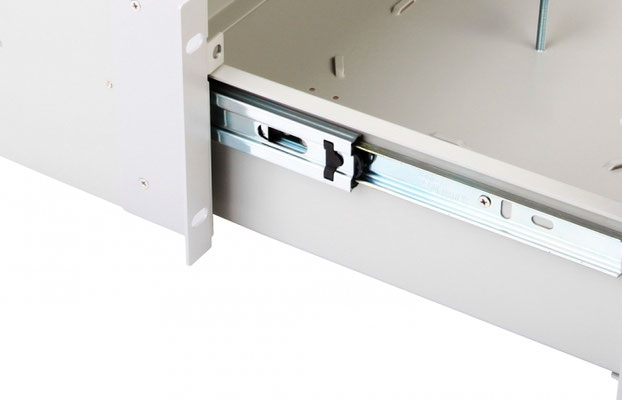

2.Optinio paskirstymo blokai su ištraukiama  teleskopine dalimi,turintys šonuose ištraukiamus dvigubo ištraukimo bėgelius.

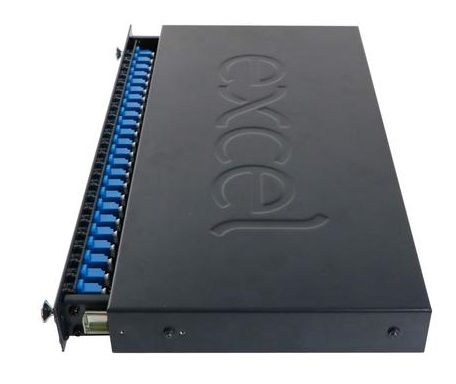

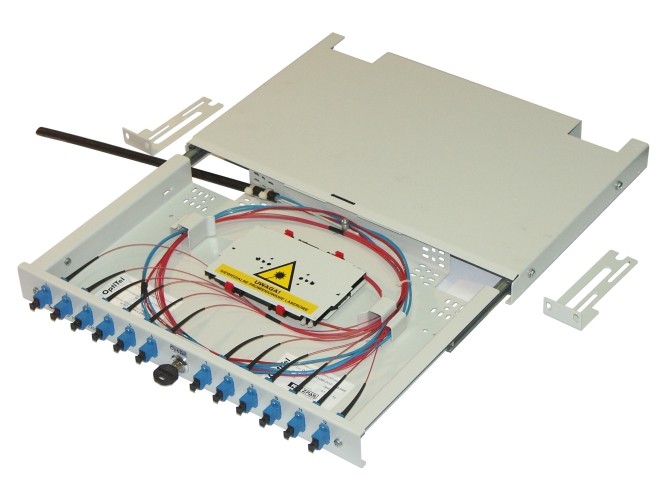

2.1.19"/1U 12SC optinio paskirstymo dėžutė (ODF). (Kodas 550454)

Tai teleskopinis (ištraukiamas) 19"/1U optinio paskirstymo blokas su 12 SC viengubų jungčių (ZN Kodas 550454) arba su 24 SC viengubų jungčių (ZN Kodas 550458) priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

Specifikacija:

  -Aukštis 1U (44.4mm);

  -Plotis- 483mm;

  -Gylis- 270mm;

  -Svoris- 4.5kg;

  -Įpakavimo matmenys:520mm (W) x 55mm (H) x 340mm (D);

  -Sandarumo klasė- IP20;

  -Panelė-12 SC Simplex adapterių;

  -Spalva juoda RAL 7035 pilka;

  -Atitinka TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1;

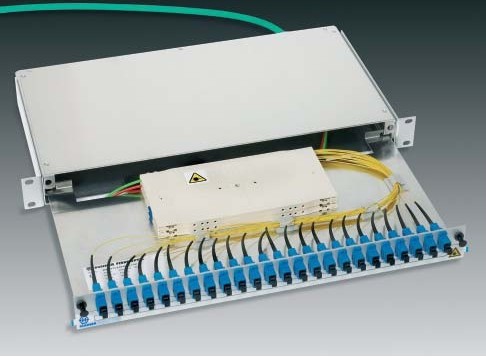

2.2.19"/1U 24SC optinio paskirstymo dėžutė (ODF). (Kodas 550458)

Tai teleskopinis (ištraukiamas) 19"/1U optinio paskirstymo blokas su  su 24 SC viengubų jungčių (ZN Kodas 550458) priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

Specifikacija:

  -Aukštis 1U (44.4mm);

  -Plotis- 483mm;

  -Gylis- 270mm;

  -Svoris- 4.5kg;

  -Įpakavimo matmenys:520mm (W) x 55mm (H) x 340mm (D);

  -Sandarumo klasė- IP20;

  -Panelė-24 SC Simplex adapterių;

  -Spalva juoda RAL 7035 pilka;

  -Atitinka TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1;

2.3.19"/1U 12SC Duplex optinio paskirstymo dėžutė (ODF). ZN Kodas 550139

Tai teleskopinis (ištraukiamas) 19"/1U optinio paskirstymo blokas su 12 SC Duplex (dvigubų) jungčių priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

Specifikacija:

  -Aukštis 1U (44.4mm);

  -Plotis- 483mm;

  -Gylis- 270mm;

  -Svoris- 4.5kg;

  -Įpakavimo matmenys:520mm (W) x 55mm (H) x 340mm (D);

  -Sandarumo klasė- IP20;

  -Panelė-12 SC Duplex adapteriai;

  -Spalva juoda RAL 7035 pilka;

  -Atitinka TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1;

2.4.19"/1U 24SC Duplex optinio paskirstymo dėžutė (ODF). ZN Kodas  550138

Tai teleskopinis (ištraukiamas) 19"/1U optinio paskirstymo blokas su 24 SC Duplex (dvigubų) jungčių priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

Specifikacija:

  -Aukštis 1U (44.4mm);

  -Plotis- 483mm;

  -Gylis- 270mm;

  -Svoris- 4.5kg;

  -Įpakavimo matmenys:520mm (W) x 55mm (H) x 340mm (D);

  -Sandarumo klasė- IP20;

  -Panelė-24 SC Duplex adapterių;

  -Spalva juoda RAL 7035 pilka;

  -Atitinka TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1;

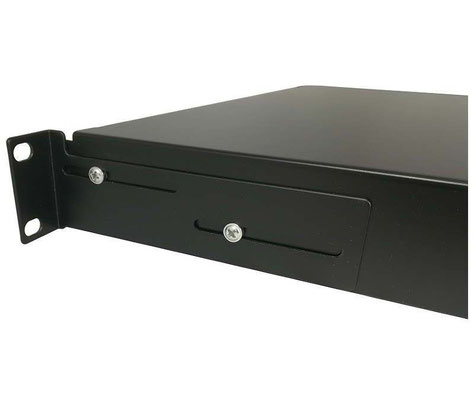

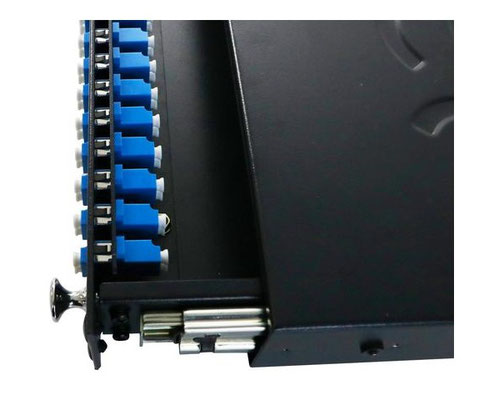

3.19"/1U 24SC Duplex optinio paskirstymo dėžutė (ODF). ZN Kodas  550940

Tai teleskopinis (ištraukiamas) 19"/1U optinio paskirstymo blokas su 24 SC Duplex (dvigubų) jungčių priekine panele.ODF viduje turi papildom1 "falsh" panelę,i kurią susistato dvigubi adaptetiai,o priekinės Duplex SC kiaurymės tik prilaiko dvigubus adapterius.Šituo atveju nebereikia adapterių sukti papildomais varžteliais.Gaunasi estetiškai atrodantis ir funkcionalus ODF.Gamintojas "FibreFab" Anglija.

Specifikacija:

  -Aukštis 1U (44.4mm);

  -Plotis- 483mm;

  -Gylis- 200mm;

  -Svoris- 2.4kg;

  -Įpakavimo matmenys:530mm (W) x 55mm (H) x 260mm (D);

  -Sandarumo klasė- IP20;

  -Panelė-24 SC Duplex adapterių;

  -Kabelių įvadai-2x20mm ir 2x25mm;

  -Spalva juoda RAL 9004;

  -Atitinka TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297-1;

  -Suderinama su RoHS, Reach/SVHC.

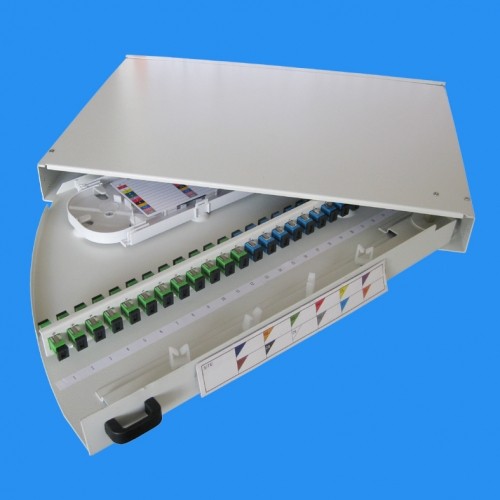

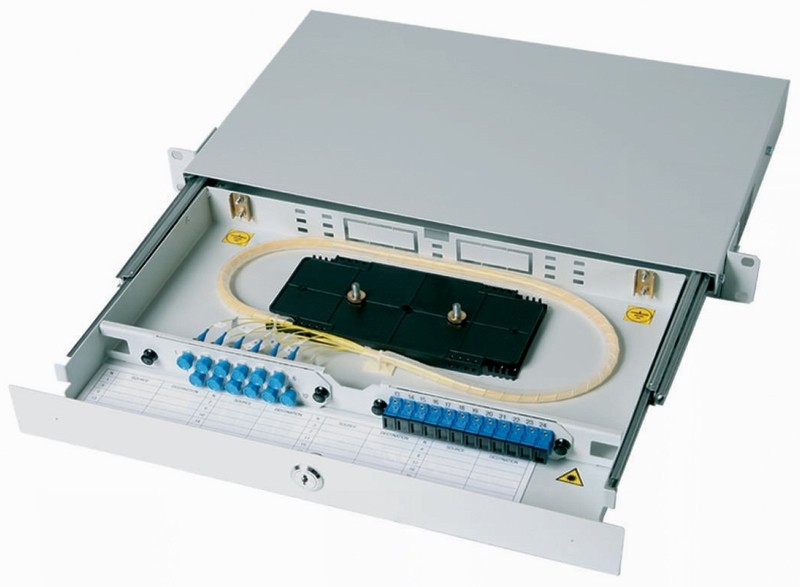

4.19"/1U optinio paskirstymo dėžutės (ODF) 24 optinėms skaiduloms.

19"/1U optinio paskirstymo dėžutė (ODF),skirta 24 šviesolaidžio skaiduloms.Rakinama,ištraukiama.Gamintojas "Zpass"

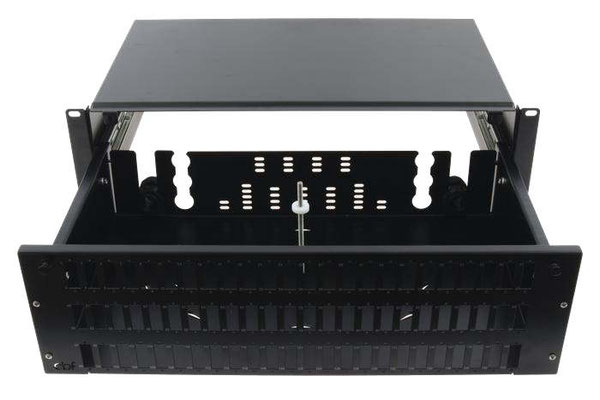

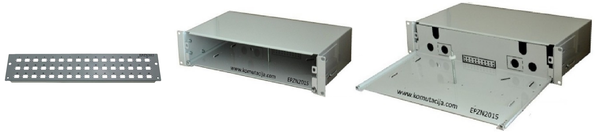

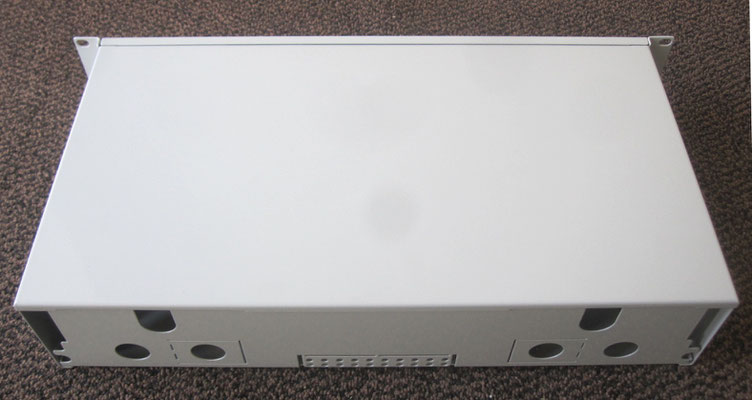

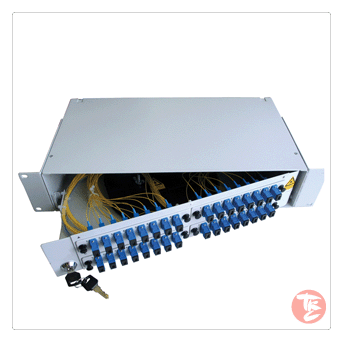

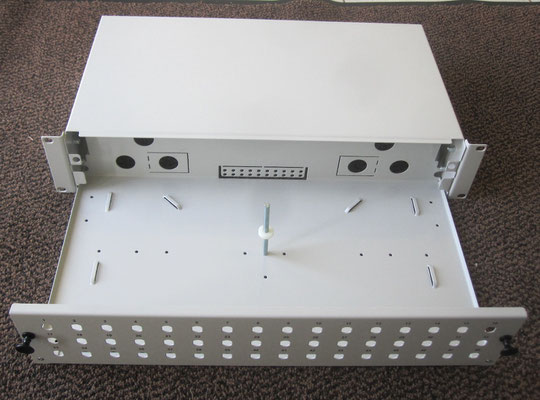

5.19"/2U 48 SC Simplex optinio paskirstymo dėžutė (ODF) ZN Kodas 550827

   Tai montuojamas į 19 colių rėmą, ištraukiamas 19"/2U 48SC Simplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

     -Montuojama į 19 colių rėmą.Galimybė ,šoninių laikiklių pagalba,reguliuoti ODF gylį spintoje,kad nebūtų "laužiami" pajungti šviesolaidiniai jungiamieji kabeliai;

     -Priekinė panelė yra suformuota montuoti SC/SC Simplex adapterius trimis eilėmis po 16 vnt;

     -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno.Tvirta konstrukcija.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

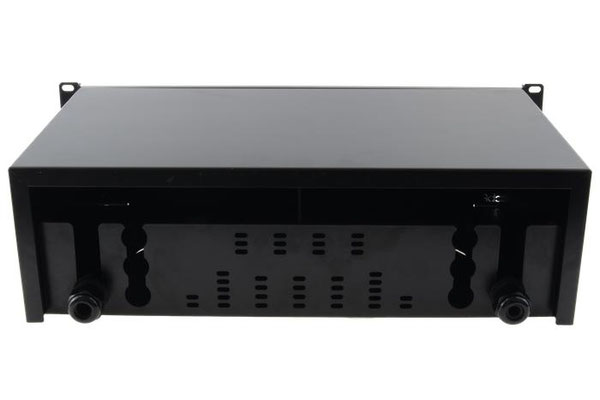

     - Galinėje ODF dalyje,simetriškai kairėje ir dešinėje pusėje  po tris,yra iškaltos šešios kiaurymės,kurių diametras -22mm,kurios yra skirtos PG16 sandariklių pagalba formuoti šviesolaidinių kabelių reikiamus įvadus;Du įvadai yra padaryti taip,kad atlaisvinus PG16 sandariklio veržlę,šviesolaidinį kabelį galima iškelti iš ODF.

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

     -Gabaritai:87x483x245mm (AxPxG);

     -Atstumas tarp montavimo taškų-465mm;

     -Pagaminta pagal: TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC61754-4-1 standartų reikalavimus.

     -Eksploatavimo sąlygos-patalpoje.

6.19"/2U 48 ST Simplex optinio paskirstymo dėžutė (ODF) ZN Kodas 550943

 Tai montuojamas į 19 colių rėmą, ištraukiamas 19"/2U 48 ST Simplex optinio paskirstymo blokas,kuriame įvadinis optinis kabelis traukiasi kartu su ištraukiama apatine ODF dalimi.Galinėje ODF-o dalyje yra numatyti keturi įvadai-išvadai,optinius kabelius tvirtinant su PG16 sandarikliais.Korpusas yra universalus.Jame yra keičiama priekinė panelė,priklausomai nuo reikiamo optinių adapterių tipo.

Pagrindinės savybės:

     -Montuojama į 19 colių rėmą.Galimybė ,šoninių laikiklių pagalba,reguliuoti ODF gylį spintoje,kad nebūtų "laužiami" pajungti šviesolaidiniai jungiamieji kabeliai;

     -Priekinė panelė yra suformuota montuoti ST/ST Simplex adapterius trimis eilėmis po 16 vnt;

     -Ištraukiama panelė suteikia patogų aptarnavimą eksploatacijos metu bei montuojant;

     -Laisvai parenkama priekinė panelė suteikia universalumo;

     -Pagaminta iš 1,5mm plieno.Tvirta konstrukcija.

     -Komplekte priekinės panelės fiksatoriai bei klijuojami skaidulų kreiptuvai;

     - Galinėje ODF dalyje,simetriškai kairėje ir dešinėje pusėje  po tris,yra iškaltos šešios kiaurymės,kurių diametras -22mm,kurios yra skirtos PG16 sandariklių pagalba formuoti šviesolaidinių kabelių reikiamus įvadus;Du įvadai yra padaryti taip,kad atlaisvinus PG16 sandariklio veržlę,šviesolaidinį kabelį galima iškelti iš ODF.

     -Ištraukiant panelę PG įvadai juda kartu, todėl nereikia palikti rezervo skaiduliniam vamzdeliui;

     -Standartinė spalva pilka RAL 7035, galima užsakyti ir juodos spalvos.

     -Gabaritai:87x483x245mm (AxPxG);

     -Atstumas tarp montavimo taškų-465mm;

     -Pagaminta pagal: TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC61754-4-1 standartų reikalavimus.



     -Eksploatavimo sąlygos-patalpoje.

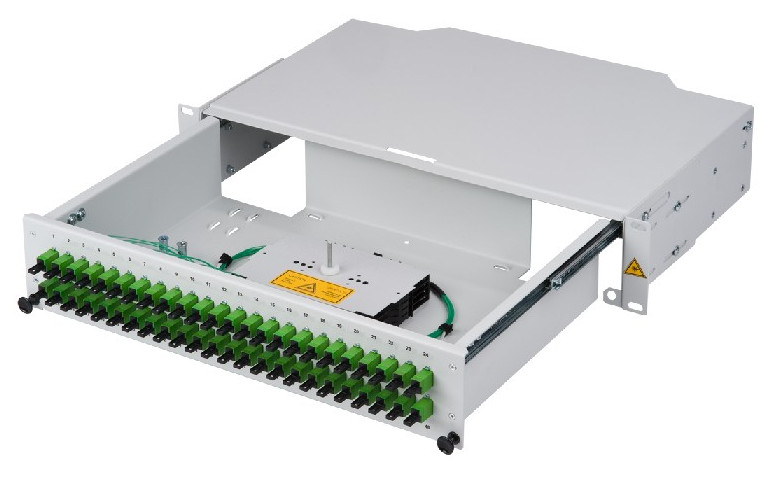

7.19"/2U 48SC optinio paskirstymo dėžutė (ODF) Agmar.ZN Kodas 550817

Tai teleskopinis (ištraukiamas) 19"/2U optinio paskirstymo blokas su 48 SC Simplex (viengubų) jungčių priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

Priekinės panelės šviesolaidinių adapterių markiravimas,kliento pageidavimu,gali būti iš viršaus į apačią,t.y. stulpeliais.

8.19"/2U 48 Duplex SC optinio paskirstymo dėžutė (ODF) Agmar. (Kodas 550828)

Tai teleskopinis (ištraukiamas) 19"/2U optinio paskirstymo blokas su 48 SC Duplex (dvigubų) jungčių priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.

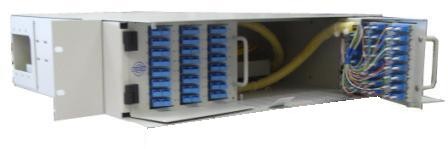

9.19"/2U optinio paskirstymo dėžutės (ODF) su optine tvarkykle.

19"/2U optinio paskirstymo dėžutė su 48 SC viengubų jungčių priekinė panelė su lentynėle jungiamųjų šviesolaidžių palaikymui,su dviem žiedais 50x70mm optinės panelės kraštuose jungiamųjų šviesolaidžių prilaikymui ir  su dviem lentynėlės  reguliuojamomis kreipiančiosiomis šonuose,jungiamųjų šviesolaidžių nukreipimui į optines tvarkykles link optinių komutatorių.

10.19"/2U 48 SC viengubų junčių (ODF) instaliavimo pavyzdys.

19"/2U optinio paskirstymo dėžutė su 48 SC viengubų jungčių priekinė panelė su lentynėle jungiamųjų šviesolaidžių palaikymui.

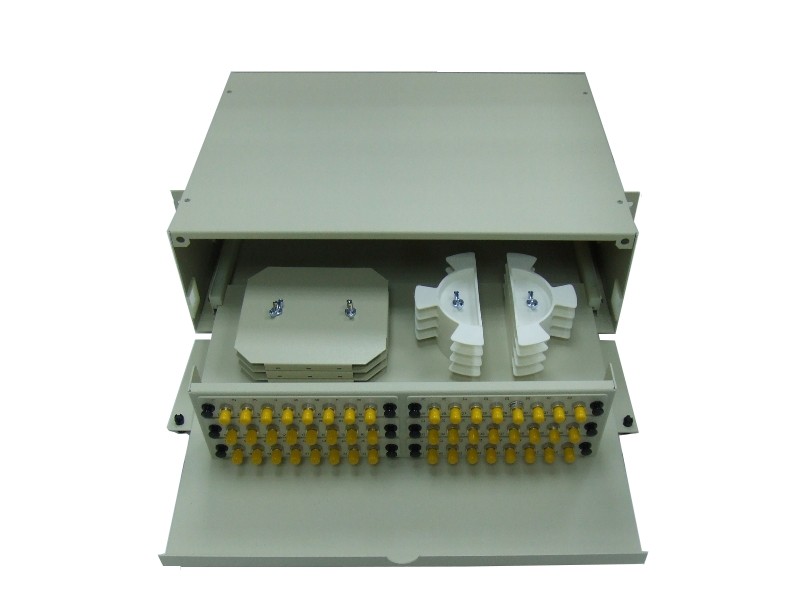

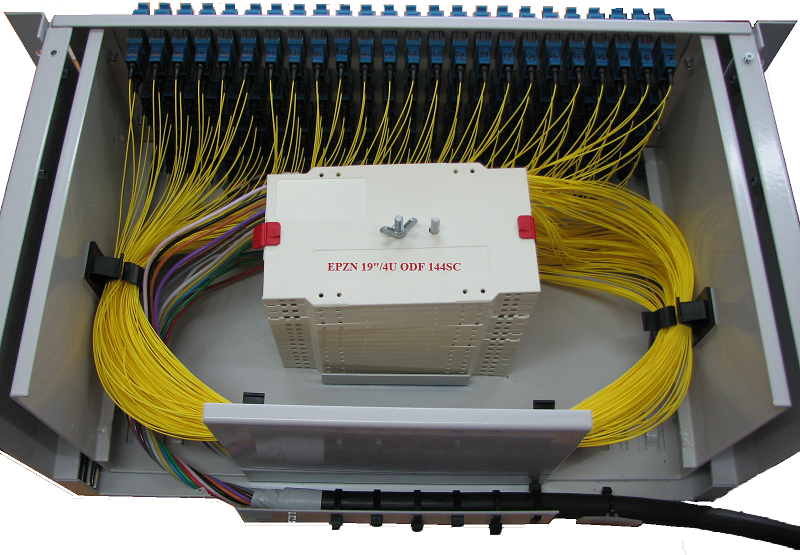

11.19"/4U  144 SC optinio paskirstymo blokas (ODF) Agmar. ZN Kodas 550829

Tai teleskopinis (ištraukiamas) 19"/4U optinio paskirstymo blokas su 144 SC Simplex (viengubų) jungčių priekine panele.Gamintojas "Agmar".Šis ODF-as pasižymi tuo ,kad įvadinis optinis kabelis fiksuojamas galinėje ODF dalyje ir,ištraukinėjant ODF-ą,įvadinis kabelis lieka fiksuotas pirminėje padėtyje,o optinio kabelio rezervas juda skaiduliniame vamzdelyje.Išsitraukia tik pagrindas su optinėmis kasetėmis.

       Priekinės panelės šviesolaidinių adapterių markiravimas,kliento pageidavimu,gali būti iš viršaus į apačią,t.y. stulpeliais.

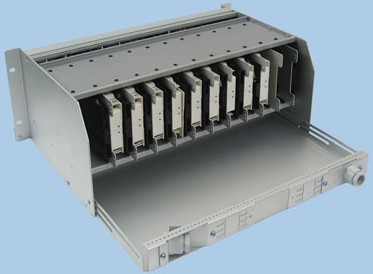

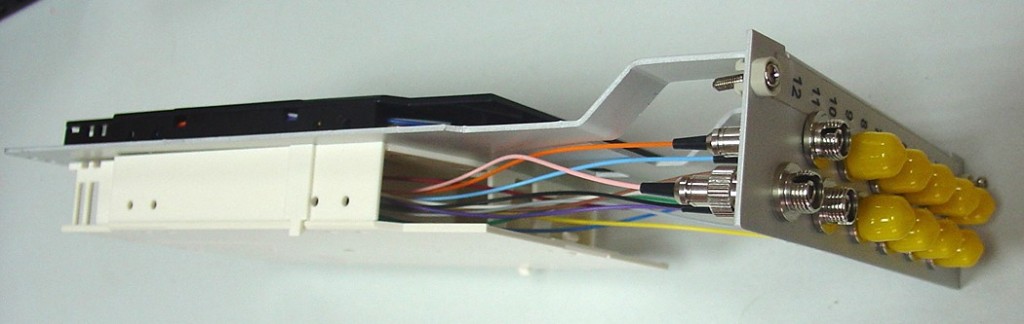

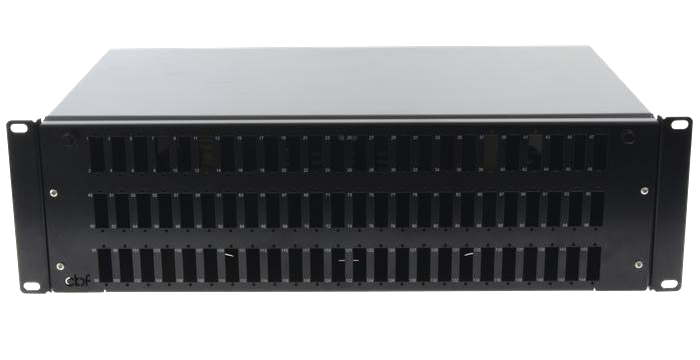

12.19"/4U modulinis optinio paskirstymo blokas.



19"/4U optinio paskirtsymo modulis gali būti su 96 jungtimis FC,SC,ST,E2000 tipo  arba su 192  LC jungtimis.

Blokas susideda iš:

-19"/3U rėmo optinių junčių moduliams sustatyti.

-19"/1U ištraukiamo stalčiaus su priekyje esančiais 8 žiedais (po vieną kiekvienam 12SC moduliui) tvarkymo panele įvadinių optinių kabelių rezervo susukimui.



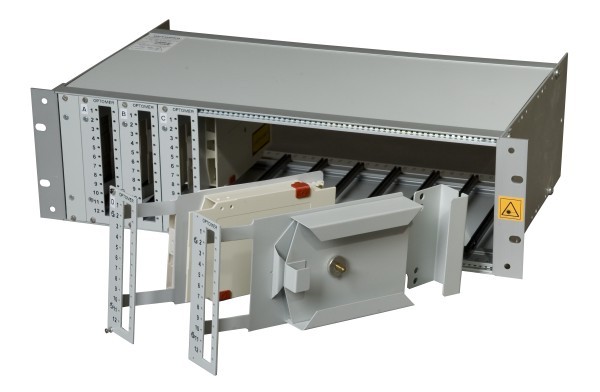

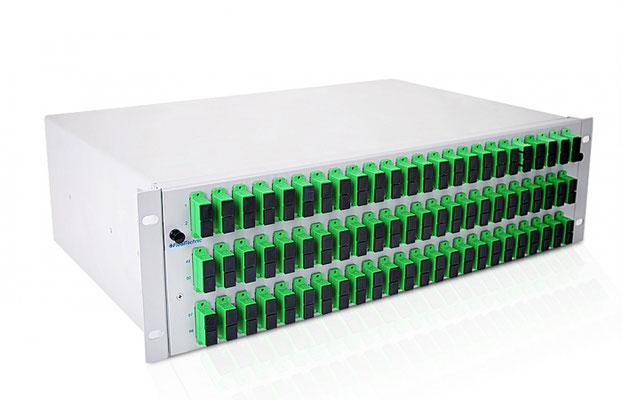

13.19"/4U modulinis optinio paskirstymo blokas.

19"/4U optinio paskirtsymo modulis gali būti su 144 jungtimis FC,SC,ST,E2000 tipo  arba su 288  LC ar LX5 jungtimis.

Blokas susideda iš:

-19"/3U rėmo optinių junčių moduliams sustatyti.

-19"/1U ištraukiamo stalčiaus su priekyje esančia 5 žiedų tvarkymo panele įvadinių optinių kabelių rezervo susukimui.



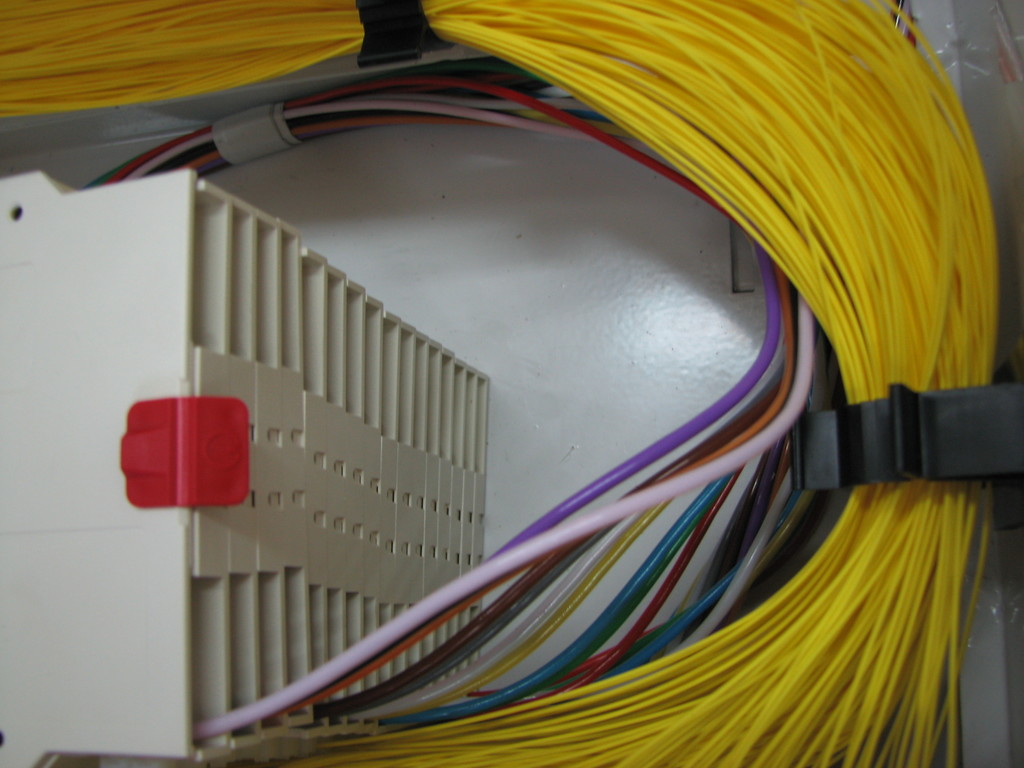

14.19"/4U 192 SC  optinio  kabelio paskirstymo blokas (ODF).

19"/4U 192 SC optinio kabelio paskirstymo blokas turi 4 eiles po 24 SC Duplex adapterius.

Jame sumontuota 16 optinių kasečių po 12 suvirintų skaidulų.

19" Optinių paskirstymo blokų fotogalerija.

15. Adapteriai 19" ODF-ams norint montuoti juos 21"standarto komutacinėse spintose.

Rack Adapters  19" to 21", 1-3U

15.1.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 1U dvipusis.ZN kodas 580003

Komplektą sudaro:

  -Adapterių pora 1U (2vnt).;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.

15.2.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 1U ETSI dvipusis.ZN kodas 580018

Įrangą montuojant į ETSI gamintojo spintas atstumas tarp tvirtinimo taškų 1U plokštumoje yra 25mm.Šiam tikslui ir buvo pagamintas šis adapterių komplektas.

Komplektą sudaro:

  -Adapterių pora 1U ETSI (2vnt).;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.



15.3.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 2U dvipusis.ZN kodas 580008



Komplektą sudaro:

  -Adapterių pora 2U  2vnt.;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.

Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.



15.4.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 3U vienpusis.ZN kodas 580016

Šio tipo adapterio užtenka vieno,prisukant jį iš vienos 3U ODF ar kito įrenginio pusės.

 Komplektą sudaro:

   -Adapteris 19"-21"/3U 1vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-2vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-3vnt.

Stačiakampė kiaurymė adapterio viduryje yra skirtos 6mm veržlei įsegti,prie kurios vėliau yra tvirtinamas 19"/3U elektros paskirstymo skydo dangtis.

 Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.

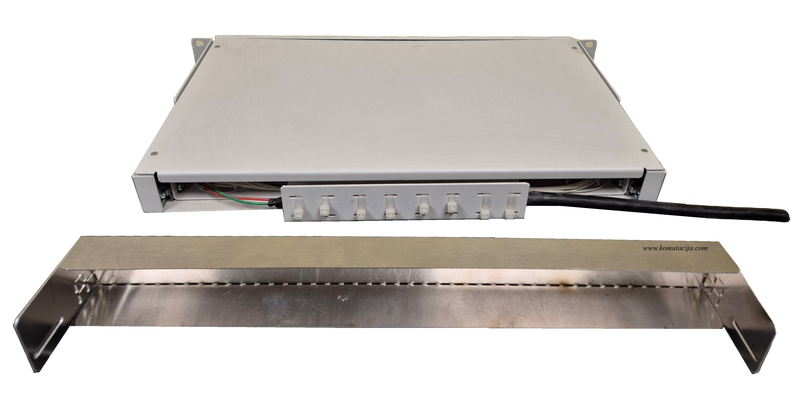

15.5.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 3U vienpusis.ZN kodas 580015

Šio tipo adapteris sukamas prie abiejų 19"/3U ODF šonų (pusių).Tai leidžia įrenginį į 21" rėmą įsukti simetriškai.

Komplektą sudaro:

   -Adapteris 19"-21"/3U 2vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie 19"/3U EPS-o.-4vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė 19"/3U ODF-o įsukimui į 21" spintą-4vnt.

 Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.
