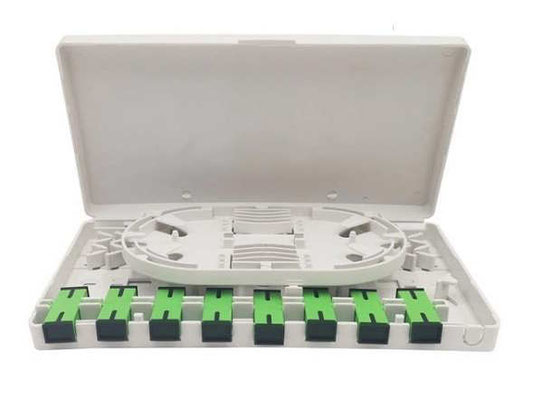

GALINIO FTTH ABONENTO OPTINIO ŠVIESOLAIDŽIO UŽBAIGIMO DĖŽUTĖS

(FTTH and GPON end user terminal boxes.)

Diegiant šviesolaidžio FTTH tinklą vartotojui, jo namuose yra montuojama optinio kabelio užbaigimo dėžutė FOTB (angl. Fiber Optic Termination Box), o iki jos atvedamas šviesolaidinis kabelis. Šioje FOTB dėžutėje įdiegiamas optinio-elektrinio signalo keitiklis, prie kurio jau galima jungti vartotojo kompiuterį arba namų maršrutizatorių. Pastarasis įrenginys apsaugo namų kompiuterinį tinklą nuo įsilaužimų (NAT/Firewall), taip pat leidžia namuose įdiegti belaidį internetą, žiūrėti interaktyviąją televiziją (IPTV).

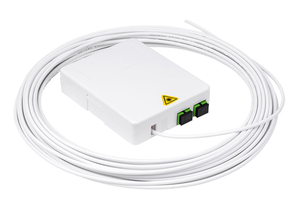

1.FTTH Galinio abonento krosavimo dėžutė OKD-G2SC mini.ZN Kodas 550890

Mini sieninė FTTH galinio vartotojo optinio krosavimo dėžutė pagaminta iš baltos plastmasės.Joje numatyta galimybė įstatyti du viengubus SC adapterius ir suformuota mini optinė kasetė,kurioje  galima atlikti dviejų šviesolaidžio skaidulų suvirinimą ir rezervo suvyniojimą. Kompaktiška, žemo profilio sieninė dėžutė naudojama mažose ir didesnėse verslo patalpose.

   Dėžutės gabaritai:

      -aukštis 19 mm;

      -plotis 86 mm;

      -gylis- 86 mm.

Savybės ir privalumai:
  -Ergonomiškas dizainas;
  -Galimybė įvesti kabelį iš abiejų pusių;
  -Šviesolaidžius galima susukti išlaikant 30mm minimalų lenkimo spindulį.

  -Įvedamo šviesolaidžio diametras iki 5mm.

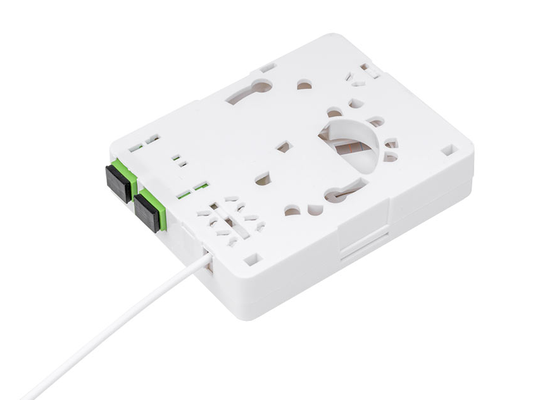

2.FTTH Galinio abonento krosavimo dėžutė OKD-2SC FTTH.ZN Kodas 550915

Sieninė FTTH galinio vartotojo optinio krosavimo dėžutė pagaminta iš baltos plastmasės,turi pritvirtintą varstomą dangtį.Joje numatyta galimybė įstatyti du viengubus SC adapterius ir daliklį (spiterį) 1 į 2.Be to joje suformuota 35mm diametro optinio kabelio susukimo talpa,kurioje  galima suvynioti šviesolaidžio skaidulų rezervą.Yra du termofitų laikikliai. Kompaktiška, žemo profilio sieninė dėžutė naudojama mažose ir didesnėse verslo patalpose.

   Dėžutės gabaritai:

      -aukštis 22 mm;

      -plotis 87 mm;

      -gylis- 87 mm.

Savybės ir privalumai:
  -Ergonomiškas dizainas;
  -Galimybė įvesti kabelį iš abiejų pusių;
  -Šviesolaidžius galima susukti išlaikant 35mm minimalų lenkimo spindulį.

  -Įvedamo šviesolaidžio diametras iki 5mm.

3.FTTH Galinio abonento krosavimo dėžutė OKD-2SC H.ZN Kodas 550916

Sieninė galinio vartotojo optinio krosavimo dėžutė OKD-2SC H, pagaminta iš šviesiai pilkos plastmasės,turi prisukamą dviem savisriegiais aržtais dangtį.Joje numatyta galimybė įstatyti du viengubus SC adapterius.Be to joje suformuota 62 mm diametro optinio kabelio susukimo talpa,kurioje  galima suvynioti šviesolaidžio skaidulų rezervą.Yra du termofitų laikikliai. Kompaktiška, žemo profilio sieninė dėžutė naudojama mažose ir didesnėse verslo patalpose.

   Dėžutės gabaritai:

      -aukštis 28 mm;

      -plotis 87 mm;

      -gylis- 87 mm.

Savybės ir privalumai:
  -Ergonomiškas dizainas;
  -Galimybė įvesti kabelį iš abiejų pusių arba iš galo;
  -Šviesolaidžius galima susukti išlaikant 35mm minimalų lenkimo spindulį.

  -Specialiai pritaikyta apvaliems 6mm išoriniams optinio ryšio kabeliams ir 2.0x3.1mm plokštiems abonentiniams FTTH kabeliams.

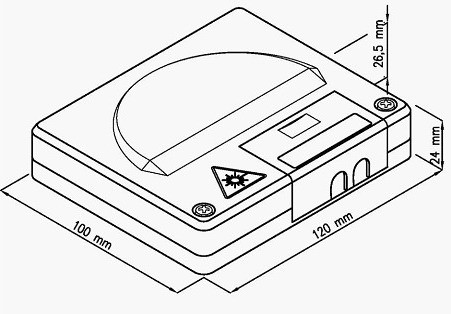

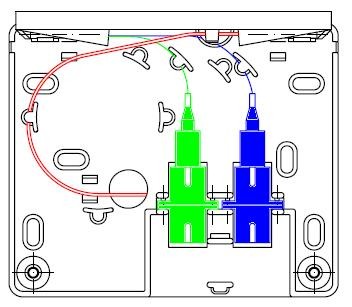

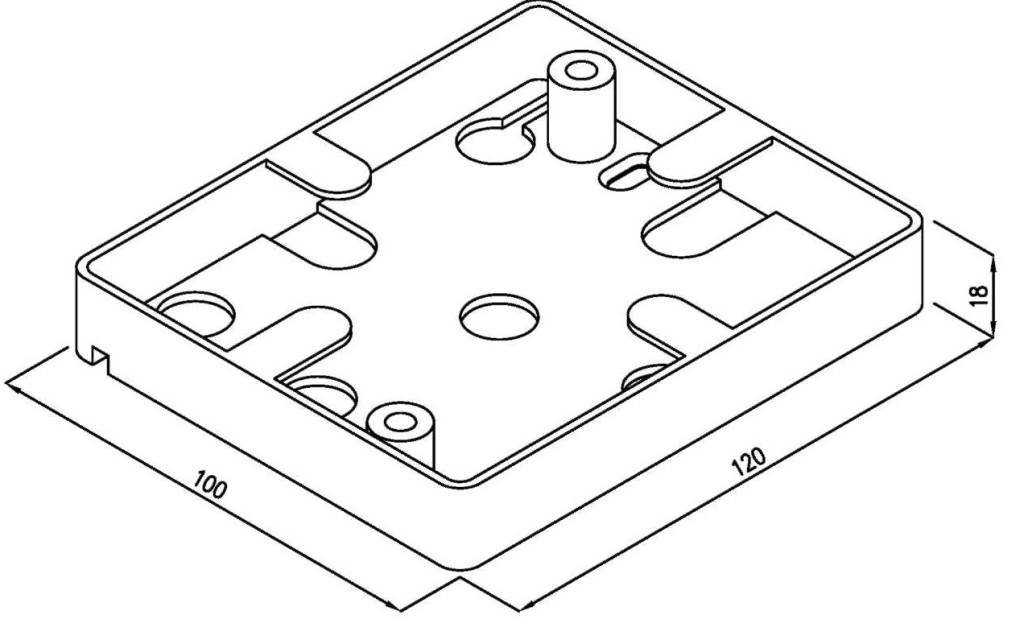

4.FTTH Galinio vartotojo optinio krosavimo dėžutė OKD-G2SC .ZN Kodas 550877

  Sieninė FTTH galinio vartotojo optinio krosavimo dėžutė pagaminta iš baltos plastmasės.Joje numatyta galimybė įstatyti du optinius SC viengubus adapterius ir įmontuota optinė kasetė,kurioje  galima atlikti dviejų šviesolaidinių skaidulų suvirinimą ir rezervo suvyniojimą.

   Dėžutės gabaritai:

      -aukštis 24mm;

      -plotis 120mm;

      -gylis- 100mm.

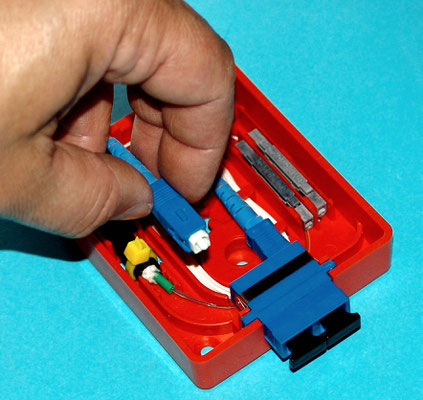

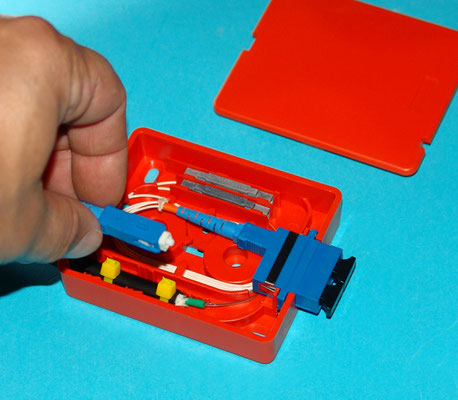

OKG-2SC instaliavimas

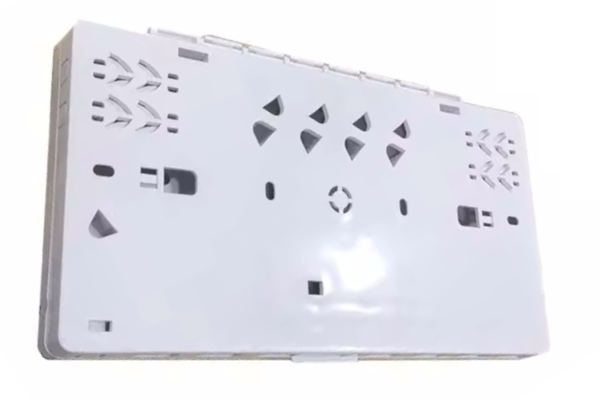

5.FTTH Galinio vartotojo optinio krosavimo dėžutė OKDG-4SC mini.ZN kodas 550894

Sieninė FTTH galinio vartotojo optinio krosavimo dėžutė pagaminta iš baltos plastmasės.Joje numatyta galimybė įstatyti keturis optinius SC viengubus adapterius ir įmontuota optinė kasetė,kurioje  galima atlikti keturių šviesolaidinių skaidulų suvirinimą ir rezervo suvyniojimą.

   Dėžutės gabaritai:

      -aukštis 30mm;

      -plotis 150mm;

      -gylis- 110mm.

Optinio krosavimo dėžutės OKDG-4SC mini instaliavimo instrukcija.
OKD-G4SC instaliavimo instrukcija 1.pdf
Adobe Acrobat Document 521.2 KB
Optinio krosavimo dėžutės OKDG-4SC mini atitikties deklaracija.
OKDG-4SC mini Atitikties deklaracija ben
Adobe Acrobat Document 107.2 KB

Optinio krosavimo dėžutės OKDG-4SC mini atitikties deklaracija.

6.FTTH Galinio vartotojo optinio krosavimo dėžutė OKD-4SC-007.ZN kodas 550892

Sieninė FTTH galinio vartotojo optinio krosavimo dėžutės korpusas pagamints iš metalo.Priekinė ir galiė dalis-iš plastiko.Joje numatyta galimybė įstatyti keturis optinius SC,FC,ST viengubus adapterius.Norint įstatyti adapterį reikia išimti atitinkamą plastikinę aklę.Dėžutėje įmontuotas 6 termofitų laikiklis.

   Dėžutės gabaritai:

      -aukštis 31mm;

      -plotis 107mm;

      -gylis- 152mm.

7.FTTH Galinio vartotojo optinio krosavimo dėžutė OKD-G2DSC.ZN kodas 550891

Sieninė FTTH galinio vartotojo optinio krosavimo dėžutė pagaminta iš baltos plastmasės.Joje numatyta galimybė įstatyti du optinius SC dvigubus adapterius ir įmontuota optinė kasetė,kurioje  galima atlikti keturių šviesolaidinių skaidulų suvirinimą ir rezervo suvyniojimą. Kompaktiška, žemo profilio sieninė dėžutė naudojama mažose ir didesnėse verslo patalpose.

   Dėžutės gabaritai:

      -aukštis 25mm;

      -plotis 120mm;

      -gylis- 80mm.

Savybės ir privalumai:
  -Ergonomiškas dizainas;
  -Galimybė įvesti kabelį iš galo arba iš apačios;
  -Visus šviesolaidžius galima susukti išlaikant 30mm minimalų lenkimo spindulį;
  -Dėžutė pagaminta iš ugniai atsparios medžiagos;
  -Jungiamojo šviesolaidžio ( patchkcordo) išvedimo vieta yra apsaugota,uždedama apsauga;
  -Standartinė spalva balta.
Kitos spalvos pagal užsakymą.

8.FTTH Galinio vartotojo krosavimo dėžutė OKD-G2SC1RJ45.



Tai kombinuota sieninė FTTH galinio vartotojo optinio krosavimo dėžutė OKD-G2SC1RJ45,pagaminta iš baltos/pilkos plastmasės.Joje numatyta galimybė įstatyti du optinius SC viengubus adapterius ir vieną kompiuterinį RJ45 lizdą.Jojeyra suformuota optinė kasetė,kurioje  galima atlikti du šviesolaidinių skaidulų suvirinimą ir rezervo suvyniojimą.

  Specifikacija:

   -Medžiaga plastikas;

   -Slapva balta/pilka;

   -Du kabelio įvadai 3-6mm optiniam kabeliui;
   -Dėžutės gabaritai (120x70x25)mm;

   -Adapterių skaičius:(2SC Simplex,1RJ45);

   -Darbo temperatūra -20~+50 Сж

   -Montuojama ant sienos;

   -Skirta vidaus patalpoms.


9.FTTH Galinio ABONENTO dėžutė su OPTINIU KEITIKLIU

FTTH galinio abonento dėžutės su optiniu keitikliu instaliavimo instrukcija
FTTH galinis abonentas 20091002.pdf
Adobe Acrobat Document 72.5 KB

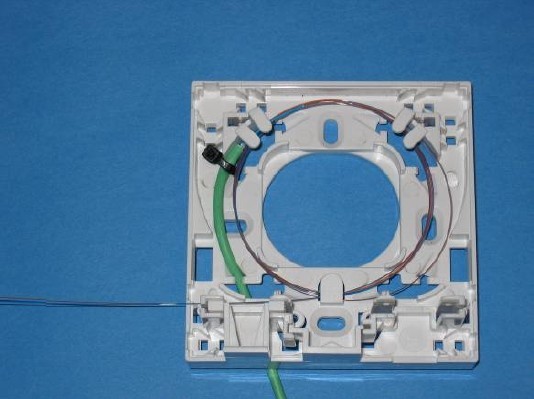

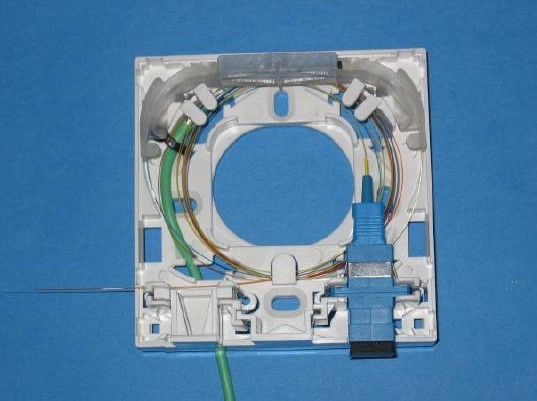

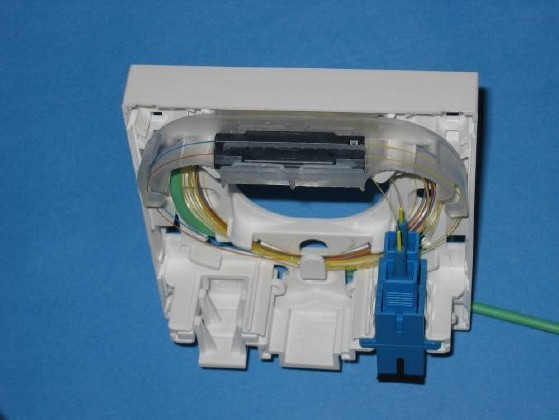

FTTH Galinio ABONENTO dėžutė su OPTINIU KEITIKLIU suinstaliota.

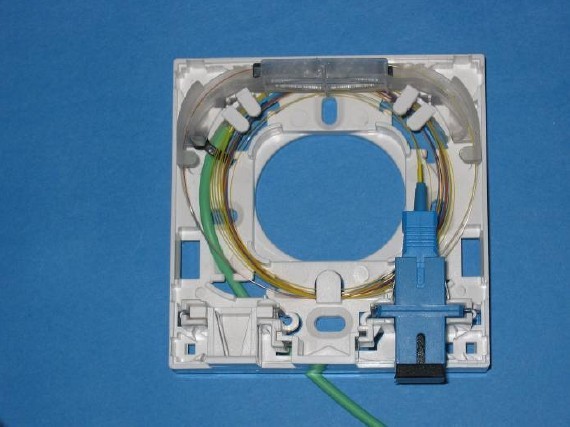

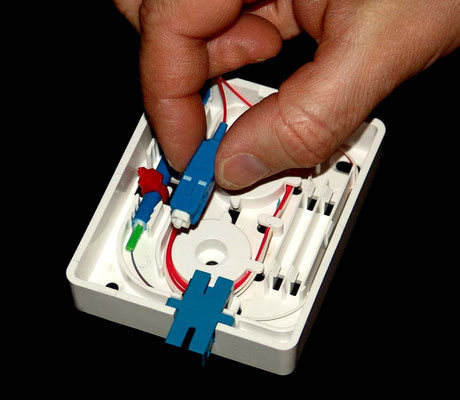

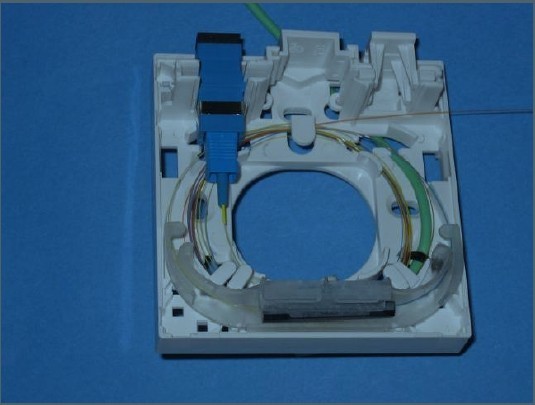

 Į FTTH galinio abonento dėžutę užvedamas dviejų skaidulų optinis kabelis.Prie vienos iš skaidulų privirinamas pigteilas su SC tipo jungtimi.Suvirinimo vieta apsaugoma termofitu,kuris įtvirtinamas jam skirtoje vietoje dėžutės dugne.

   Dėžutės dugne suvyniojamas pigteilo rezervas bei likusi laisva įvadinio šviesolaidžio skaidula.Virš suvynioto rezervo įtvirtinamas keitiklis optika/Ethernet.Į keitiklį pajungiama su įvadiniu šviesolaidžiu suvirinto pigteilo SC jungtis.Pajungiama keitiklio maitinimo įtampa 5V DC,gaunama iš įtampos keitiklio ~230V AC/5V DC.Užsukamas galinio abonento dėžutės dangtis.Į keitiklio Ethernet jungtį ,jungiamojo PATCH kabelio CAT5e  RJ45/RJ45 pagalba, jungiamas galinio abonento komiuteris arba maršrutizatorius (kai reikia pajungti ne vieną ,o kelis kompiuterius).

10.FTTH Galinio ABONENTO dėžutė su OPTINIU KEITIKLIU.ZN Kodas 550864

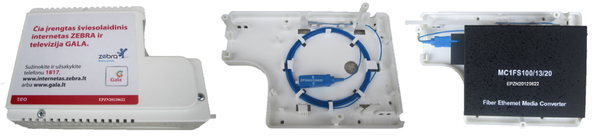

Tai FTTH galinio abonento dėžutė yra pritaikyta standartiniams optinių keitiklių korpusams,kurį patalpinus iš išorės yra lengva pajungti Ethernet kabelį bei matosi keitiklio būsenos indikacinės lemputės.Šiam tikslui yra nuimtas vienas dėžutės kampas.

   Į FTTH galinio abonento dėžutę užvedamas dviejų skaidulų optinis kabelis.Prie vienos iš skaidulų privirinamas pigteilas su SC tipo jungtimi.Suvirinimo vieta apsaugoma termofitu,kuris įtvirtinamas jam skirtoje vietoje dėžutės dugne.

   Dėžutės dugne suvyniojamas pigteilo rezervas bei likusi laisva įvadinio šviesolaidžio skaidula.Virš suvynioto rezervo įtvirtinamas keitiklis optika/Ethernet.Į keitiklį pajungiama su įvadiniu šviesolaidžiu suvirinto pigteilo SC jungtis.Pajungiama keitiklio maitinimo įtampa 5V DC,gaunama iš įtampos keitiklio ~230V AC/5V DC.Užsukamas galinio abonento dėžutės dangtis.Į keitiklio Ethernet jungtį ,jungiamojo PATCH kabelio CAT5e  RJ45/RJ45 pagalba, jungiamas galinio abonento komiuteris arba maršrutizatorius (kai reikia pajungti ne vieną ,o kelis kompiuterius).

  Dėžutės gabaritai:142x100x40mm.

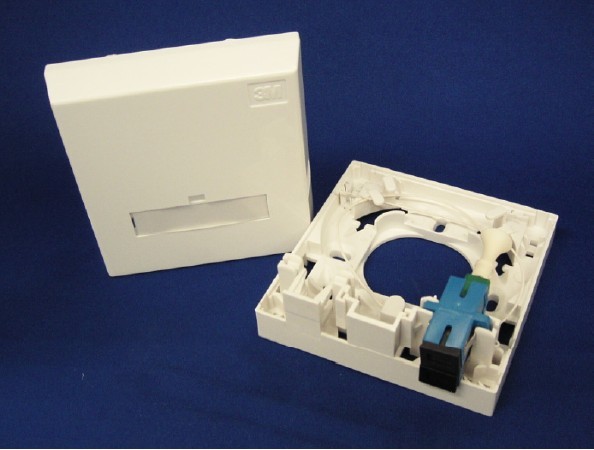

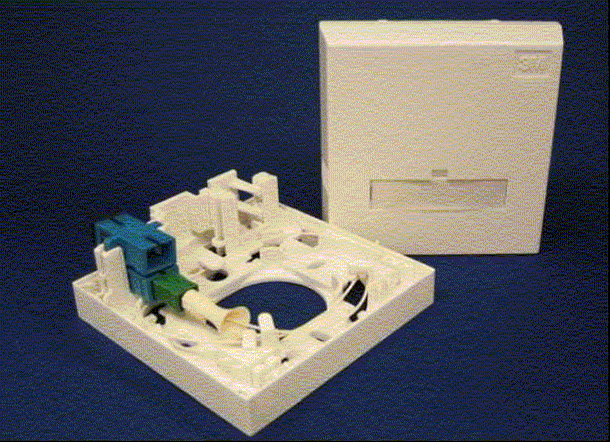

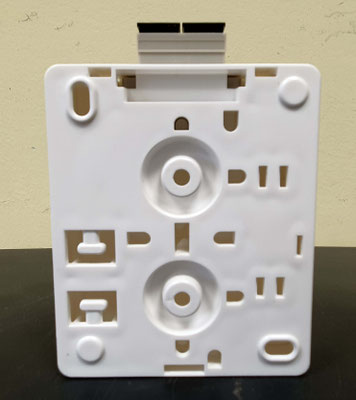

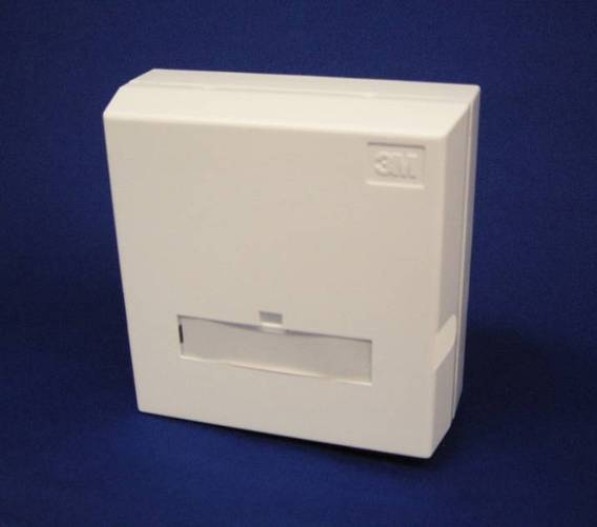

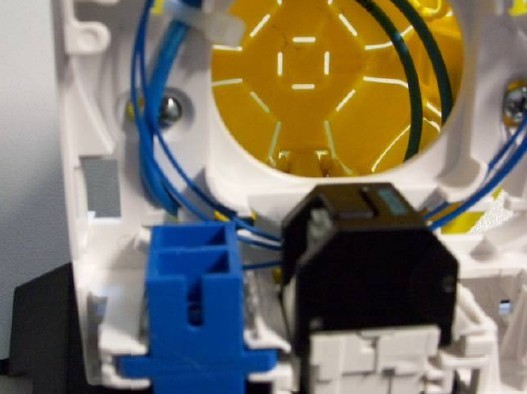

11.FTTH galinio abonento dėžutė 3M 8686. 3M FTTH Wall Outlet 8686

3M 8686 FTTH galinio abonento dėžutė yra kaip perėjimo taškas tarp ateinančio kabelio ir  gyvenamųjų ar verslo optinių tinklų.Dėžutėje telpa  iki keturių SC simplex tipo adapterių-optiniams tinklams ir vienas RJ45 kompliuterinis lizdas-mišriems tinklams.

 Specifikacija:

  -Gabaritai:86x86x33mm;

  -Naudojama du SC Simplex optiniai adapteriai;

  -Vieta kompiuteriniui RJ45 CAT5e arba CAT6e lizdui;

  -Termofitų laikiklis dviem termofitams;

  -Rezervas 0,6m FRP kabeliui arba 900 mikronų šviesolaidžiui;

  -30mm diametro apskritimas,tinkamas G.652D standarto kabeliui

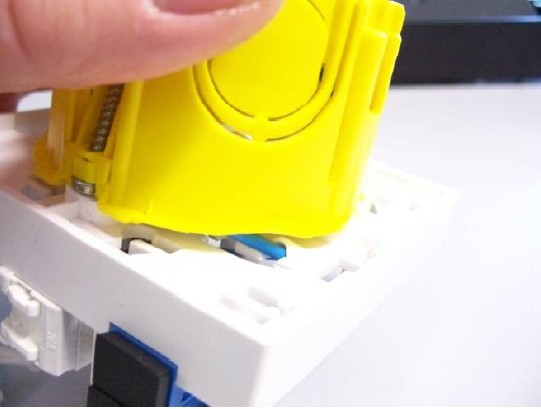

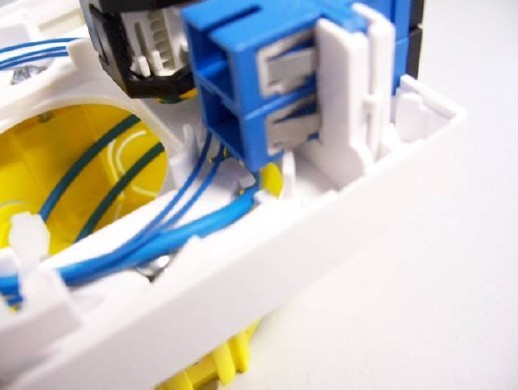

Dėžutė montuojama ant potinkinės 60mm diametro  sieninės instaliacinės dėžutės.

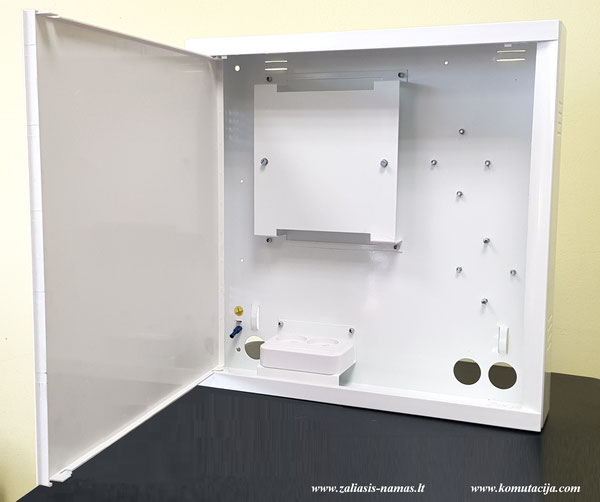

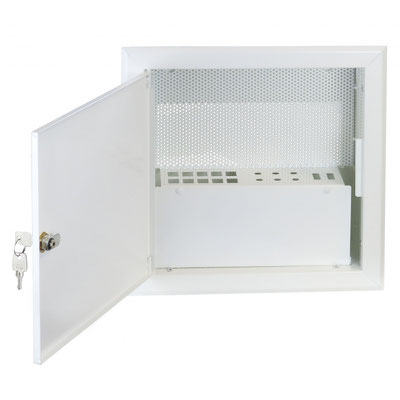

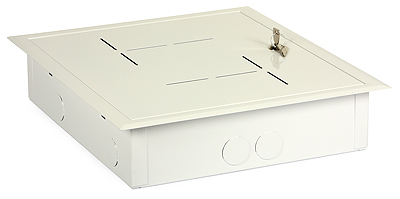

12.GALINIO ABONENTO RYŠIŲ MAZGO DĖŽĖ RMD-1

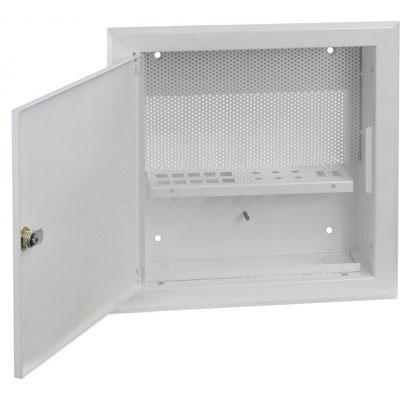

Galinio abonento ryšių mazgo dėžė (RMD-1),skirta naudoti daugiabučiuose ar privačiuose namuose.Dėžė yra įleidžiama į mūro sieną ar iš  gipso kartono suformuotą pertvarą.Tai užtikrina kompaktišką ir tvarkingą ryšių įrangos sumontavimą

Į RMD gali būti talpinama šviesolaidinio interneto,ethernet ar telefoninio tinklo įranga.Į šią dėžę yra talpinama  ryšių paslaugų tiekėjo įranga.Iš šios dėžės kabeliai yra nuvedami į vartotojo galinius ryšio įrangos taškus,kur vartotojas gali pasijungti kompiuterį,laidinį telefoną,išmaniosios televizijos ,paremtos IPTV technologija, televizijos priedėlį ar naujos kartos SMART televizorių,kuris turi ETHERNET lizdą.

RMD-1 yra pagaminta iš 1mm juodo metalo lakšto ir nudažyta milteline technologija balta RAL9016 spalva.

Į sieną įleidžiamos dalies gabaritai yra: 402x402x82mm (Aukštis x Plotis x Gylis).Ši dalis kiekvieno šono kampuose turi 32mm apvalias kiaurymes,skirtas kompiuterinių, telefoninių ar televizinių kabelių įvedimui į RMD-1.Kiekvienam šone papildomai yra iškirts po dvi grupes po 16vnt 4mm kiaurymių pasyvinės ventiliacijos pagerinimui.Kiekviename šone yra iškalta po du lapelius,kuriuos reikia užlenkti į išorinę pusę,tvirtinant į gipso kartono pertvarą.

Kadangi paslaugos tiekėjo maršrutizatorius dažnai turi ir bevielio interneto tiekimo paslaugą „Wf-Fi“,tai RMD-1 dėžutės dangtis u rėmeliu yra parinktas iš plastiko,kad neslopintų „Wi-Fi“ signalo.

Prie metalinės konstrukcijos yra tvirtimnamas balto plastiko rėmelis,kurio išoriniai gabaritai yra 415x415mm, su plastikinėmis durimis,kurių gabaritai yra 375x375mm, viduje. Viename šone plastikinis rėmelis turi nuožulnumą link durelių,kad būtų patogu užkabinti ir atidaryti duris.

Ant RMD-1 dugno yra suformuoti laikikliai būtini ryšių paslaugos tiekėjo įrangai sudėti.

Brėžinyje (Pav.1) yra sunumeruotos vietos ryšių įrangos montavimui:

    1.Maršrutizatorius (Gabaritai 185x215x30mm),skirtas  teikti laidinio ar belaidžio interneto („Wi-Fi“),IPTV ar fiksuoto telefoninio ryšio paslaugas per FTTx, GPON, LAN prieigas.Jo laikiklis yra suformuotas taip,kad maršrutizatorius būtų pakeltas nuo dugno 40mm,kas leidžia patogiau tvarkyti jungiamuosius įrangos kabelius.

    2.Optinio kroso dėžutė OKD-2SC mini.(Gabaritai 86x86x19mm),skirta FTTH galino abonento ateinančio šviesolaidinio kabelio skaidulų suvirinimui.OKD-2SC mini ,nuėmus dangtelį yra sukama dviem M3 varžtais prie dėžės dugne įkaltų M3 įvorių.

     3.GPON keitiklis (Gabaritai:90x110x53mm),skirto GPON signalo keitimui į ETHERNET signalą.Keitiklis yra užmaunamas ant dviejų M4 varžtų galvų,kurie yra įsukti į dvi M4 įkaltas įvores dėžės dugne.

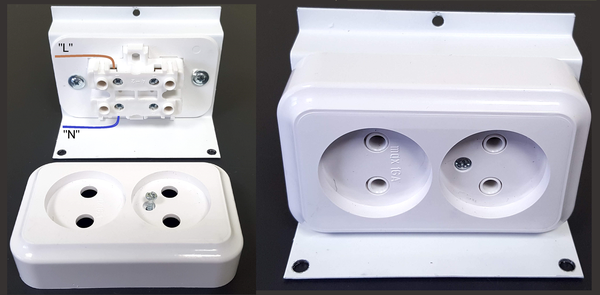

    4.Dvigubas elektros kištukinis lizdas 2x(~250V,16A be įžeminimo).Gabaritai (27x105x65mm),skirtas Maršrutizatoriaus ir GPON keitiklio užmaitinimui.

Kištukinis lizdas yra prisukamas prie specialaus metalinio laikiklio,kurį,atsukus du varžtus, lengvai galima nuimti ir į kištukinį lizdą pajungti ~250V įtampą.

Įžeminimo laida,jungiamas prie metalinės dėžės dugno suformuoto įžeminimo gnybto.

Pastaba: Galinio abonento ryšių mazgo dėžė RMD-1 pateikiama be aktyvinės įrangos ir jungiamųjų kabelių.(Komplektacija:plastikinės durėlės su rėmelių,metalinė dėžė su pritvirtintu elektros kištukiniu lizdu 2x(~250V,16A,be įžeminimo).

Galinio abonento ryšių mazgo RMD-1 aprašymas
GALINIO ABONENTO RYŠIŲ MAZGO DĖŽĖ RMD-1.
Adobe Acrobat Document 282.8 KB

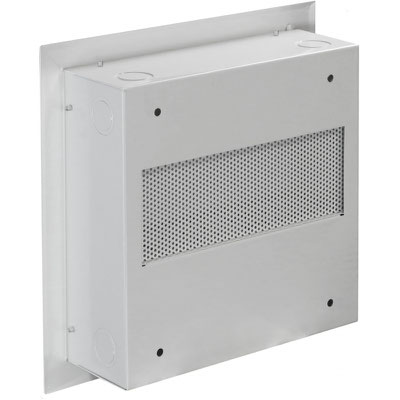

13.GALINIO ABONENTO RYŠIŲ MAZGO DĖŽĖ RMD-VT.ZN Kodas 484209

Virštinkinė galinio abonento ryšių mazgo dėžė (RMD-2),skirta naudoti daugiabučiuose ar privačiuose namuose.Dėžė yra tvirtinama ant mūros sienos. Kabeliai (šviesolaidinis,kompiuteriniai ir elektros) yra suvedami per dugne esančias  tris 32mm diametro kiaurymes.Tai užtikrina kompaktišką ir tvarkingą ryšių įrangos sumontavimą

Į RMD-2VT gali būti talpinama šviesolaidinio interneto,ethernet ar telefoninio tinklo įranga.Į šią dėžę yra talpinama abonento ryšių paslaugų tiekėjo įranga.Iš šios dėžės kabeliai yra nuvedami į vartotojo galinius ryšio įrangos taškus,kur vartotojas gali pasijungti kompiuterį,laidinį telefoną,išmaniosios televizijos ,paremtos IPTV technologija, televizijos priedėlį ar naujos kartos SMART televizorių,kuris turi ETHERNET lizdą.



RMD-2VT yra pagaminta iš 1mm juodo metalo lakšto ir nudažyta milteline technologija balta RAL9016 spalva.

RMD-2VT gabaritai yra: 415x415x85mm (Aukštis x Plotis x Gylis).Dėžės apatinėje dalyje dugne kairėje pusėje yra išmušta viena 32mm apvali kiaurymė,o dešinėje pusėje-dvi 32mm apvalios kiaurymės,skirtos kompiuterinių, telefoninių ar televizinių kabelių įvedimui į RMD-2.Virš apatinių šoninių 32mm kiaurymių vertikaliai ir viršutinėje dalyje horizontaliai, yra įspausta į vidinę dėžės puse 8x20mm  metalo juostelės,skirtos įvadinio šviesolaidinio ,kompiuterinių ir elektros kabelių tvirtinimui dirželių pagalba.Abiejuose šonuose papildomai yra iškirta po dvi grupes (16vnt x 4mm kiaurymių) pasyvinės ventiliacijos pagerinimui.

Kadangi paslaugos tiekėjo maršrutizatorius dažnai turi ir bevielio interneto tiekimo paslaugą „Wf-Fi“,tai RMD-2VT dėžutės dangtis u rėmeliu yra parinktas iš plastiko,kad neslopintų „Wi-Fi“ signalo.

Prie metalinės konstrukcijos yra tvirtimnamas balto plastiko rėmelis,kurio išoriniai gabaritai yra 415x415mm, su plastikinėmis durimis,kurių gabaritai yra 375x375mm. Viename šone plastikinis rėmelis turi nuožulnumą link durelių,kad būtų patogu užkabinti ir atidaryti duris.

Ant RMD-2VT dugno yra suformuoti laikikliai būtini ryšių paslaugos tiekėjo įrangai sudėti.

Brėžinyje (Pav.1) yra sunumeruotos vietos ryšių įrangos montavimui:

    1.Maršrutizatorius (Gabaritai 185x215x30mm),skirtas  teikti laidinio ar belaidžio interneto („Wi-Fi“),IPTV ar fiksuoto telefoninio ryšio paslaugas per FTTx, GPON, LAN prieigas.Jo laikiklis yra suformuotas taip,kad maršrutizatorius būtų pakeltas nuo dugno 40mm,kas leidžia patogiau tvarkyti jungiamuosius įrangos kabelius.

    2.Optinio kroso dėžutė OKD-2SC mini.(Gabaritai 86x86x19mm),skirta FTTH galino abonento ateinančio šviesolaidinio kabelio skaidulų suvirinimui.OKD-2SC mini ,nuėmus dangtelį yra sukama dviem M3 varžtais prie dėžės dugne įkaltų M3 įvorių.

     3.GPON keitiklis (Gabaritai:90x110x53mm),skirto GPON signalo keitimui į ETHERNET signalą.Keitiklis yra užmaunamas ant dviejų M4 varžtų galvų,kurie yra įsukti į dvi M4 įkaltas įvores dėžės dugne.

    4.Dvigubas elektros kištukinis lizdas 2x(~250V,16A be įžeminimo).Gabaritai (27x105x65mm),skirtas Maršrutizatoriaus ir GPON keitiklio užmaitinimui.

Kištukinis lizdas yra prisukamas prie specialaus metalinio laikiklio,kurį,atsukus du varžtus, lengvai galima nuimti ir į kištukinį lizdą pajungti ~250V įtampą.

Įžeminimo laida,jungiamas prie metalinės dėžės dugno suformuoto įžeminimo lapelių.

Pastaba: Galinio abonento ryšių mazgo dėžė RMD-1 pateikiama be aktyvinės įrangos ir jungiamųjų kabelių.(Komplektacija:plastikinės durėlės su rėmelių,metalinė dėžė su pritvirtintu elektros kištukiniu lizdu 2x(~250V,16A,be įžeminimo).

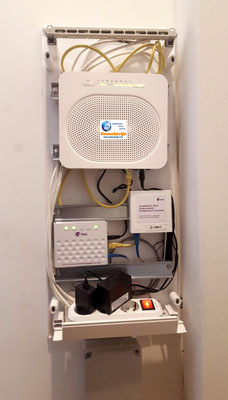

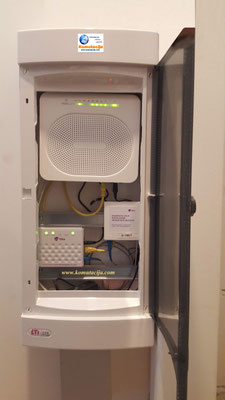

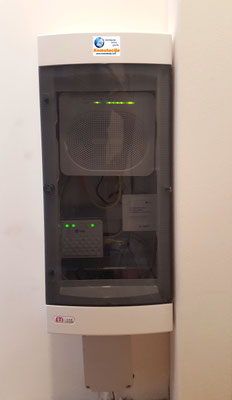

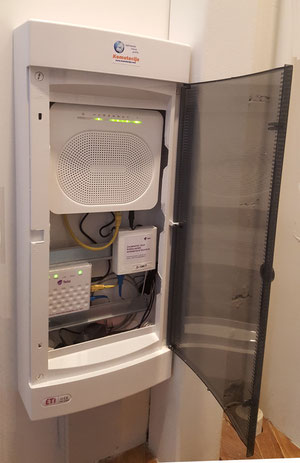

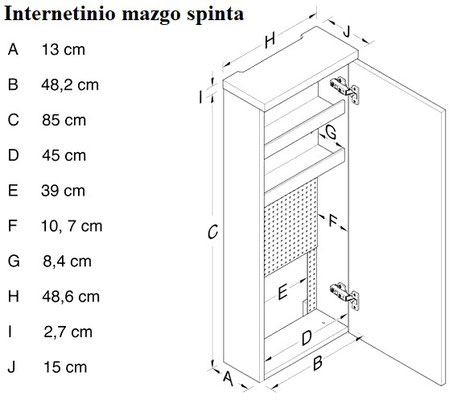

14.GPON galinio abonento interneto mazgas.

Galinio abonento mazgas buvo pagamintas iš virštinkinio elektros skydo su tamsinto stiklo plastikinėmis durimis.

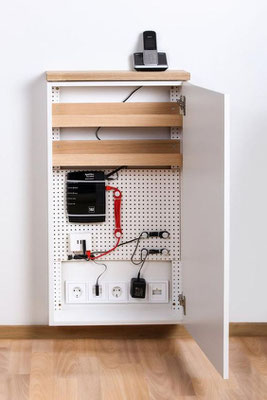

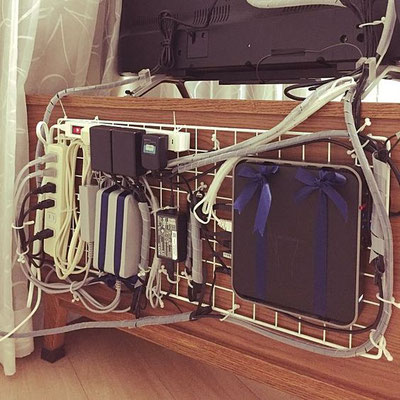

15.Pasaulinė praktika

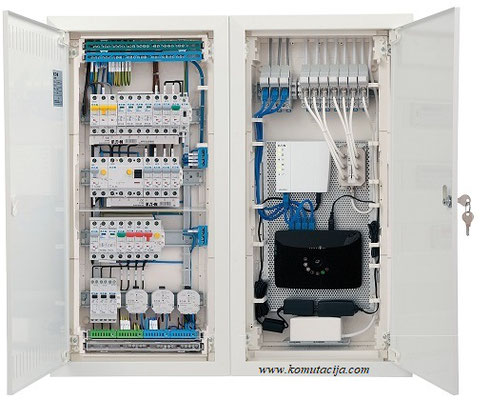

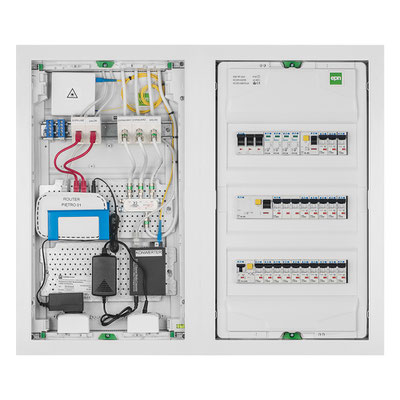

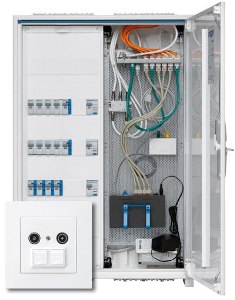

16.Telekomunikacinės abonentinės spintos Lenkijoje.

     Kiekvienas naujas pastatas turi turėti savo telekomunikacinę spintą interneto tiekėjo,televizijos tiekėjo įrangai sumontuoti.

17.Ericsson RIBBONET galinio abonento instaliavimo sistema.

  Naudodama visiškai naują, panašų į pistoletą įrenginį, kompanija Ericsson Cables gali įpūsti arba įšauti šviesolaidinius optinius kabelius į butus ar į namus. Sistema, pavadinta Ribbonet, gerokai sumažina instaliavimo kainą, nes guma padengti šviesolaidžiai yra paprasčiausiai įšaunami į namo vamzdyną. Ericsson tikisi, kad šis metodas padarys šviesolaidžius įprasta duomenų ryšio terpe švedų namuose.

18.DRG Ease-naujos kartos FTTH galinio abonento pajungimo sprendimas.
