Lauko sieninės OKD dėžutės

(Outdoor Fiber Optic Termination Boxes.)

Lauko sieninės  optinio šviesolaidžio skaidulų sujungimo -paskirstymo dėžutės -tai metalinės ar tvirto plastiko ant sienos kabinamos dėžutės,turinčios atitinkamą sandarumo klasę ir apsaugą nuo vandalizmo.c

 IP apsaugos klasės klasifikavimas.

Apsaugos klasė IP nusako elektros įrenginio atsparumą tam tikriems aplinkos veiksniams bei daiktams.

Pirmasis skaičius nurodo atsparumą kietiesiems kūnams arba daiktams, pavyzdžiui, dulkėms. Jo vertė yra nuo 0 iki 6.Tai palengvina reikiamos krosavimo dėžutės pasirinkimą konkrečioms sąlygoms.

Antrasis skaičius nurodo atsparumą skysčiams, pavyzdžiui, vandeniui. Jo vertė yra nuo 0 iki 8.



Pirmojo apsaugos lygmens IP skaičiaus reikšmių lentelė

Antrojo apsaugos lygmens IP skaičiaus reikšmių lentelė

0

neapsaugotas

0

neapsaugotas

1

apsaugotas nuo kietų kūnų, didesnių nei 50mm

1

apsaugotas nuo vertikaliai krintančių vandens lašų

2

apsaugotas nuo kietų kūnų, didesnių nei 12.5mm

2

apsaugotas nuo vandens lašų, krintančių iki 15 laipsnių kampu

3

apsaugotas nuo kietų kūnų, didesnių nei 2.5mm

3

apsaugotas nuo lietaus

4

apsaugotas nuo kietų kūnų, didesnių nei 1mm

4

apsaugotas nuo vandens purslų

5

apsaugotas nuo dulkių

5

apsaugotas nuo vandens srauto

6

visiškai sandarus, apsaugotas nuo dulkių

6

apsaugotas nuo didelio vandens kiekio



7

apsaugotas nuo trumpalaikio panardinimo į vandenį



8

apsaugotas nuo ilgalaikio panardinimo į vandenį

1.Sieninė plastikinė optinio kroso dėžutė OKD-LP-2MINI IP54.ZN Kodas 550910



Optinė krosavimo dėžutė OKD-LP-MINI skirta ekonominiam avariniam optinių skaidulų suvirinimui.Pavyzdžiui TFK DAC 2 fibre SM (Direct Access cable) kabeliui sujungti ar atšakoti.Sandarumo klasė IP54.Prie sienos tvirtinimui dėžutė turi dvi auseles su kiaurymėmis.Dangtis užspaudžiamas.

Gabaritai:135x90x40mm.Galuose  įstrižai yra įtvirtinti du PG-9 sandarikliai.Vidinėje dalyje prie sandariklių yra pritvirtintos klijuojamos aikštelės su kilputėmis dirželiams.Jos skirtos papildomam įvadinių optinių kabelių tvirtinimui dirželiais.Priešinguose kampuose yra priklijuoti optinių skaidulų laikikliai KLB-27,2.

  Centre pritvirtintas geltonos spalvos guminis optinių sujungimų laikiklis 40x39x9mm,skirtas termofitų laikymui.Talpa iki 12 suvirinimų,dedant termofitus dviem aukštais.

2.Sieninė plastikinė optinio kroso dėžutė OKD-LPM-4.IP56.ZN Kodas 550868

Tai modernizuota OKD-LP  dėžutė,kurioje yra padaryta galimybė keisti optinės kasetės  aukštį iki 50mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

Sieninė optinio kroso lauko dėžutė  OKD-LPM-4 (ZN kodas  550868), skirta 12 skaidulų optinio kabelio krosavimui ir atšakojimui.Pvz.Įvadinio optinio kabelio atšakojimas atskiriems abonentams,dėžutę statant lauke.

  OKD-LPM-4 specifikacija:

 -Dėžutės gabaritai: 90x190x240mm (AxPxG);

 -IP56 sandarumo klasė;

 -Iki keturių (OKD-LPM-4) arba penkių (OKD-LPM-5) optinio kabelio įvadų/išvadų.Bazinė komplektacija yra su  1PG11 sandarikliu (ZN Kodas 485802),3 PG9 sandarikliai (ZN kodas 485801);

 -Optinė kasetė  115x170mm (ZN kodas 550561) ,kurios aukštį galima reguliuoti;

 -Optinės kasetės skaidrus dangtis (ZN kodas 550562);

 -Du termofitų laikikliai po 12 termofitų (viso 24 ) (ZN kodas 550449) ;

 -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas (ZN Kodas 485827),kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei keturi “T” formos kabliai įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

 -Keturi pilkos spalvos kreipiantieji žiedai 40x25x10 (ZN kodas 550408) ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

 -Optinės kasetės tvirtinimo varžtai;

 -Viršutinis dėžutės dangtis su tvirtinimo varžtais;

 Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais.

OKD-LPM-4 aprašymas.
OKD-LPM-4 aprasymas20110408.pdf
Adobe Acrobat Document 116.9 KB

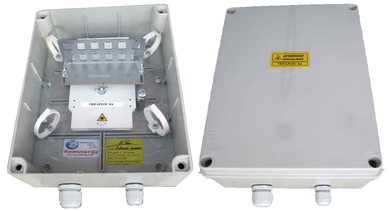

3.Sieninė plastikinė optinio kroso dėžutė OKD-LP12SC.IP56.ZN Kodas 550863

    (Outdoor fiber optic termination box OKD-LP12SC).

Sieninė optinio kroso lauko  dėžutė  OKD- LP12SC,skirta 12 skaidulų optinio kabelio krosavimui,naudojant SC viengubus optinius adapterius.Pvz.Įvadinio  optinio kabelio krosavimas atskiriems abonentams,dėžutę statant lauke.









  Specifikacija:

 -Dėžutės  gabaritai: 90x190x250mm (AxPxG);

   -IP56 sandarumo klasė;

  -Trys optinio kabelio įvadai/išvadai su PG16 sandarikliais ZN kodas  485803;

  -Optinės panelės 12SC  viengubų adapterių (48x114x38)mm ZN kodas 550880 ;

  -Skaidrus 3mm PVC konfigūruotas dugnas ,kuriame yra suformuotos atitinkamos  tvirtinimo    kiaurymės ir trys “T” formos kabliai įvadinių/išvadinių optinių kabelių  tvirtinimui dirželiais.ZN kodas 485827 ;

  -Keturi plastikiniai kreipiantieji žiedai 40x25x10 .ZN kodas 550408;

  -Dešimt savisriegių tvirtinimo varžtų 4,2x13mm su plačia 10mm galvute;

  -Viršutinis dėžutės dangtis su tvirtinimo varžtais.

Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais.

OKD-LP12SC aprašymą galite atsisiūsti iš ČIA:
OKD-LP12SC aprasymas20110119.pdf
Adobe Acrobat Document 52.1 KB

4.Sieninė plastikinė optinio kroso dėžutė OKD-LP12SC-K2.IP56.ZN Kodas 550914

      (Outdoor fiber optic termination box OKD-LP12SC-K2).

Sieninė optinio kroso lauko  dėžutė  OKD- LP12SC-K2,skirta 12 skaidulų optinio kabelio krosavimui,naudojant SC viengubus optinius adapterius.Pvz.Įvadinio  optinio kabelio krosavimas atskiriems abonentams,dėžutę statant lauke.

  Specifikacija:

 -Dėžutės  gabaritai: 90x190x250mm (AxPxG);

   -IP56 sandarumo klasė;

  -Vienas optinio kabelio įvadas su PG9 sandarikliu ZN kodas  485801,skirtas 12 skaidulų optinio kabelio įvedimui;

  -Vienas optinio kabelio įvadas/išvadas su PG13,5 sandarikliu ZN kodas  485801,per kurį galima prakišti jungiamąjį šviesolaidinį kabelį su SC jungtimi;

  -Optinė kasetė sukomplektuota 12-kai suvirinimų ZN Kodas 550563;

  -Optinės panelės 12SC  viengubų adapterių (48x114x38)mm ZN kodas 550880 ;

  -Skaidrus 3mm PVC konfigūruotas dugnas ,kuriame yra suformuotos atitinkamos  tvirtinimo    kiaurymės ir trys “T” formos kabliai įvadinių/išvadinių optinių kabelių  tvirtinimui dirželiais.ZN kodas 485827 ;

  -Keturi plastikiniai kreipiantieji žiedai 40x25x10 .ZN kodas 550408;

  -Dešimt savisriegių tvirtinimo varžtų 4,2x13mm su plačia 10mm galvute;

  -Viršutinis dėžutės dangtis su tvirtinimo varžtais.

Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais.

Sieninės optinio kroso dėžutės OKD-LP12SC-K2 aprašymas
OKD-LP12SC-K2.pdf
Adobe Acrobat Document 1.5 MB
Sieninės optinio kroso dėžutės OKD-LP12SC-K2 atitikties deklaracija
OKD-LP12SC-K2 Atitikties deklaracija.pdf
Adobe Acrobat Document 1.6 MB

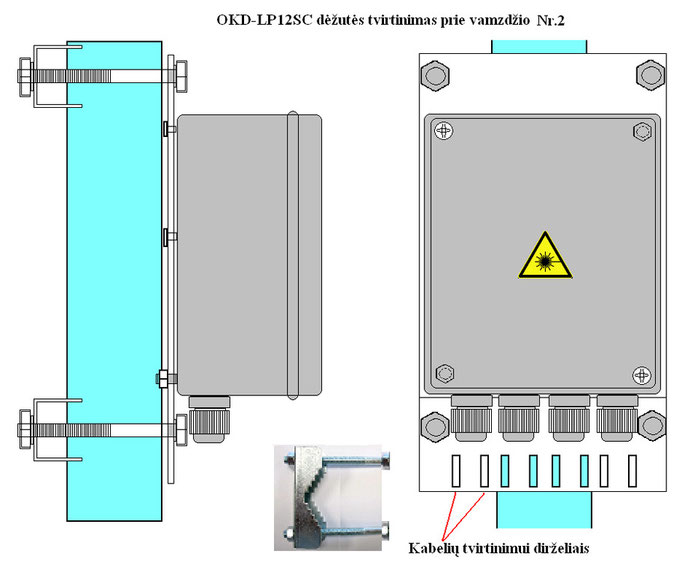

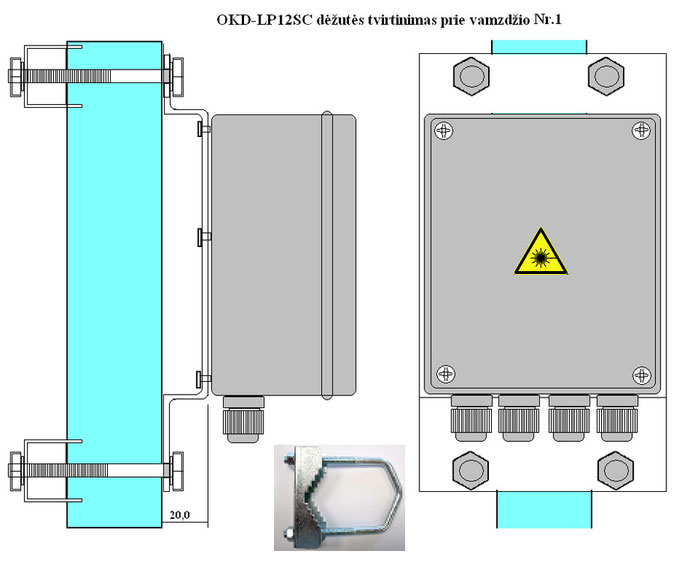

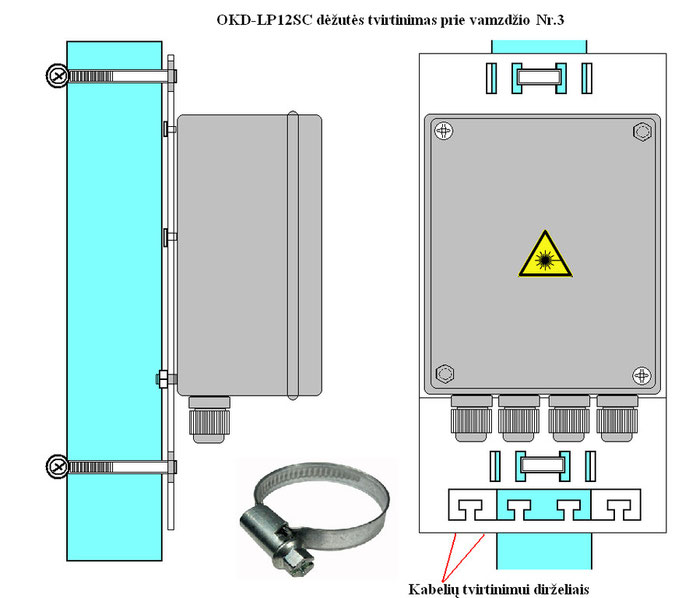

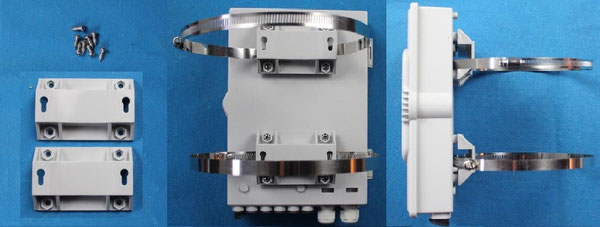

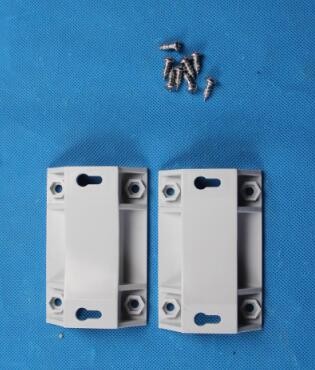

Optinio krosavimo dėžučių OKD-LP tvirtinimas prie stulpo.

5.Sieninė plastikinė optinio kroso dėžutė OKD-LMR-2.IP56.ZN Kodas 550861

      (Outdoor fiber optic termination box OKD-LMR-2).

   Sieninė optinio kroso lauko dėžutė  OKD-LMR-2  (ZN kodas  550861), skirta  mobilaus ryšio operatoriaus šviesolaidinio kabelio užbaigimui ar atšakojimui.Optinio kroso dėžutės gabaritai: 90x190x240mm (AxPxG).

Sieninės optinės dėžutės specifikacija:

 -IP56 sandarumo klasė;

 -du šviesolaidinio kabelio įvadai/išvadai.Bazinė komplektacija yra su  vienu PG13,5 sandarikliu šviesolaidinio kabelio įvedimui  ir viena mova D.20 20mm gofrai sujungti su komutacine dėže.

 -Optinė kasetė  12-kai suvirinimų  sukomplektuota (10*92*155) -1vnt.,kurios aukštį galima reguliuoti iki 30mm dugno atžvilgiu;

-Skaidrus arba baltas  3mm PVC konfigūruotas dugnas,kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei keturi “T” formos kabliai įvadinių/išvadinių šviesolaidinių kabelių   tvirtinimui dirželiais.

 -Keturi pilkos spalvos kreipiantieji žiedai 40x40x5 ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

 -Optinės kasetės tvirtinimo varžtai;

 -Viršutinis dėžutės dangtis su tvirtinimo varžtais;

 -Plastikinės ultravioletui atsparios  gofros 20mm diametro,3 m.

 -Optinio kroso dėžutės tvirtinimo pado,kurio gabaritai yra 200x400mm,skirto tvirtinti ir prie sienos ir prie metalinės apvalios konstrukcijos.

Ant tvirtinimo pado numatytas šviesolaidinio kabelio bei įvadinės gofros 20mm diametro papildomi tvirtinimai dirželių pagalba.

    Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Aštuoniais savisriegiais yra prisukta pre metalinio tvirtinimo pado 200x400.Kartu su padu prie sienos tvirtinasi keturiais varžtais.

Pastaba: Jeigu dėžutę reikia tvirtinti prie 50-60mm diametro vamzdžio,atskirai reikia įsigyti du OZ-60 M8 (ZN kodas 183067)  tvirtinimo kronšteinus su apkabomis,arba naudoti dvi metalines sąvaržas.

OKD LMR-2 aprašymas
OKD-LMR-2 aprasymas20160926.pdf
Adobe Acrobat Document 341.6 KB

6.Sieninė plastikinė optinio kroso dėžutė OKD-LP24-5.IP56.ZN Kodas 550867

      (Outdoor fiber optic termination box OKD-LP24-5).

Tai padidinta OKD-LPM-4 dėžutė,kurioje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

Sieninė optinio kroso lauko dėžutė  OKD-LP24-5 , skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.Pvz.Įvadinio optinio kabelio atšakojimas atskiriems abonentams,dėžutę statant lauke.

  OKD-LP24-5 specifikacija:

 -Dėžutės gabaritai: 120x220x300mm (AxPxG);

 -IP56 sandarumo klasė;

 -Iki penkių optinio kabelio įvadų/išvadų.Bazinė komplektacija yra su 1PG11 sandarikliu (ZN Kodas 485802), ir 4 PG9 sandarikliais (ZN kodas 485801);

 - Iki aštuonių optinių kasečių  115x170mm (ZN kodas 550561) ,kurių aukštį galima reguliuoti;

 -Optinės kasetės skaidrus dangtis (ZN kodas 550562);

 -Du termofitų laikikliai po 12 termofitų (viso 24 ) (ZN kodas 550449),kiekvienoje optinėje kasetėje;

 -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas (ZN Kodas 485827),kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei penki “T” formos kabliai įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

 -Keturi pilkos spalvos kreipiantieji žiedai 47x80 (ZN kodas 550402) ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

 -Optinės kasetės tvirtinimo varžtai;

 -Viršutinis dėžutės dangtis su tvirtinimo varžtais,kurį galima atidaryti 90 laipsnių kampu arba visai iškabinti;

 Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais.

Optinės krosavimo dėžutės OKD-LP24-5 aprašymas.
OKD-LP24-5 aprasymas.pdf
Adobe Acrobat Document 65.5 KB

7.Sieninė plastikinė optinio kroso dėžutė OKD-LP24-6.IP56.ZN Kodas 550862

       (Outdoor fiber optic termination box OKD-LP24-6).



Tai analogiška  metalinei OKDV-24 optinei krosavimo dėžutei,tik pritaikyta statyti lauke.Dėžutėje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

    Sieninė optinio kroso lauko dėžutė  OKD-LP24-6 , skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.Pvz.Įvadinio optinio kabelio atšakojimas atskiriems abonentams,dėžutę statant lauke.

  OKD-LP24-6 specifikacija:

    -Dėžutės gabaritai: 120x220x300mm (AxPxG);

    -IP56 sandarumo klasė;

    -Iki šešių optinio kabelio įvadų/išvadų.Bazinė komplektacija yra su 1 PG16 ,1 PG 13,5 ir 4 PG9 sandarikliai  (Reikalui esant,išvadų skaičių galima padidinti);

    - Iki aštuonių optinių kasečių (Optinė kasetė 10*92*155-ZN kodas 550563) ,kurių aukštį galima reguliuoti,kas leistų suvirinti iki 96 skaidulų;

    -Skaidrus arba juodas 2 mm PVC konfigūruotas dugnas (ZN Kodas 485827),kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei penki “T” formos kabliai įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

    -Keturi pilkos spalvos kreipiantieji žiedai 47x80 (ZN kodas 550402) ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

    -Metalinis strypelis  optinio kabelio centrinio tvirtinimo elementui prisukti;

    -Optinės kasetės tvirtinimo varžtai;

   Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais,tvirtinimo taškus užtepant hermetiku.

OKD-LP24-6 aprašymas
OKD-LP24-6.pdf
Adobe Acrobat Document 84.2 KB

8.Sieninė plastikinė optinio kroso dėžutė OKD-LP24-7.IP56.ZN Kodas 550907

       (Outdoor fiber optic termination box OKD-LP24-7).

  OKD-LP24-7 optinė krosavimo dėžutė pritaikyta statyti lauke.Dėžutėje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

    Sieninė optinio kroso lauko dėžutė  OKD-LP24-7 , skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.Pvz.Įvadinio optinio kabelio 12skaidulų atšakojimas atskiriems šešiems abonentams,naudojant TKF DAC (Direct Access cable) 2 vienamodį 2 skaidulų optinį kabelį ,dėžutę statant lauke.

  OKD-LP24-7 specifikacija:

    -Dėžutės gabaritai: 125x220x300mm (AxPxG);

    -IP56/IP65 sandarumo klasė;

    -Iki septynių optinio kabelio įvadų/išvadų.Bazinė komplektacija yra su 1PG16 sandarikliu ZN Kodas 485803),1 PG13,5 (ZN kodas485800),5 PG9 sandarikliais (ZN kodas 485801).

    - Iki keturių pilnai sukomplektuotų 12 suvirinimų optinių kasečių  10x92x155mm (ZN kodas 550563) ,kurių aukštį galima reguliuoti,kas leistų suvirinti iki 48 skaidulų; Pirminė komplektacija-viena optinė kasetė.

    -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas (ZN Kodas 485827),kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei septyni “T” formos kabliai įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

    -Keturi pilkos spalvos kreipiantieji žiedai 47x80 (ZN kodas 550402) ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

    -Optinės kasetės tvirtinimo varžtai;

Dėžutėje yra numatytas tvirtinimas optinio kabelio centriniam elementui bei TKF DAC 2 įžeminimo laidų sujungimui.

    Viršutinis dėžutės dangtis  tvirtinamas keturiais plastikiniais varžtais.

 Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais.

Optinės krosavimo dėžutės OKD-LP24-7 aprašymas.
OKD-LP24-7.pdf
Adobe Acrobat Document 86.1 KB

9.Sieninė plastikinė optinio kroso dėžutė OKD-LP48-14.IP56.ZN Kodas 550905

      (Outdoor fiber optic termination box OKD-LP48-14).

OKD-LP-48-14 optinė krosavimo dėžutė pritaikyta statyti lauke ant sienos arba EMITER stulpelyje ir skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.Pvz.Įvadinio optinio kabelio atšakojimas atskiriems abonentams,naudojant TFK DAC 2 fibre SM (Direct Access cable) optinį kabelį ir dėžutę statant lauke.Dėžutėje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

  OKD-LP48-14 specifikacija:

    -Dėžutės gabaritai: 125x220x300mm (AxPxG);

    -IP56/IP65 sandarumo klasė;

    -Iki keturiolikos optinio kabelio įvadų/išvadų.Bazinė komplektacija yra su 1PG16 sandarikliu (ZN Kodas 485803),1PG13,5 (ZN kodas485800),5 PG9 sandarikliais (ZN kodas 485801) ir viršutinėje eilėje 7vnt VET 5-7 (ZN kodas 485807);

    - Iki šešių optinių kasečių, sukomplektuotų dvylikai suvirinimų, 155x92x10mm (ZN kodas 550563),kurių aukštį galima reguliuoti,kas leistų suvirinti iki 96 skaidulų; Pirminė komplektacija-dvi optinės kasetės.

      -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas (ZN Kodas 485827),kuriame yra suformuotos atitinkamos kiaurymės kasetės ir žiedų tvirtinimui, bei septyni “T” formos kabliai įvadinių/išvadinių optinių kabelių papilomam tvirtinimui dirželiais,kad atleidus sandariklį optinis kabelis liktų gerai įtvirtintas.

    -Keturi pilkos spalvos kreipiantieji žiedai 47x80 (ZN kodas 550402) ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

    -Optinės kasetės tvirtinimo varžtai;

    -Kairiame optinės kasetės šone yra metalinis šešiakampis armuoto optinio kabelio centrinės šerdies tvirtinimui;

    -Dešiniame optinės kasetės šone yra metalinis šešiakampis optinių kabelių signaliniams laidams apjungti.Šis taškas yra išvestas į optinės dėžutės išorę,kad įžeminimo laido pagalba būtų galima sujungti su EMITERIO stuplelio centriniu įžeminimo gnybtu.

    Viršutinis dėžutės dangtis  tvirtinamas keturiais plastikiniais varžtais.

 Sieninė optinio kroso dėžutė pagaminta iš pilko plastiko.Prie sienos tvirtinasi keturiais varžtais,tvirtinimo taškus užtepant hermetiku.

 EMITER stulpelyje-dėžutė pakabinama specialaus aliuminio laikiklio pagalba ir,reikalui esant,prisukama dar papildomais varžtais.

OKD-LP48-14 instaliavimo instrukcija Emiter stulpelyje.
OKD-LP48-14 instaliavimo instr. 2012.06.
Adobe Acrobat Document 486.9 KB

10.Sieninė plastikinė optinio krosavimo dėžutė  OKD-L04. ZN kodas 550917

      (Outdoor fiber optic termination box OKD-L04).

Sieninė optinio kroso dėžutė lauko plastikinė galinė OKD-L04 naudojama FTTH optinio ryšio sistemose.Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.Ji pagaminta iš plastiko ir skirta atlikti iki 4LC arba 2SC,2FC sujungimus arba atlikti keturis suvirinimus.Numatyta vieta vienam MIKRO PLC dalikliui.Kas leidžia naudoti ir GPON aptinio ryšio sistemose.

Specifikacija:

 -Sandarumo klasė IP 55;

 -Viena optinė kasetė (maksimalus suvirinimų skaičius -4);

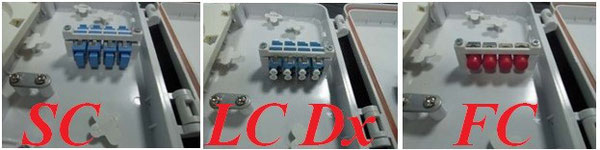

 -Maksimaliai telpa 2SC/FC arba 4LC adapteriai;

 -vienas armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementas;

 -Specialus varžtas su raktu dangtyje;

 -Gabaritai:210x140x40mm;

 -Įėjimai/Išėjimai 1 (kabeliui iki 8mm diametro) ir 4 abonentiniams kabeliams;

 -Du tvirtinimo varžtai prie sienos.

OKD-X04 yra skirtas montavimui ant sienos optinės linijos pabaigoje. Ji gali būti naudojama  daugiabučiuose namuose, biurų pastatuose ir t.t.

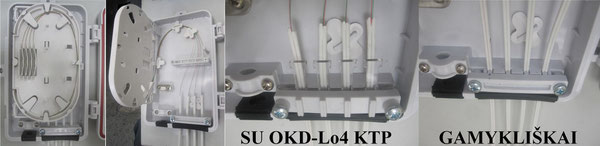

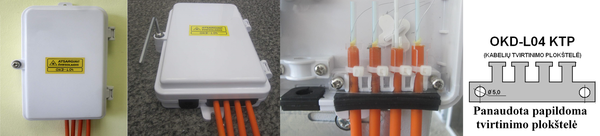

TKF DAC 2xSM kabelio užvedimas į OKD-L04 dėžutę.

 MDIC kabelio užvedimas į OKD-L04 dėžutę.

OKD-L04 aprasymas.pdf
Adobe Acrobat Document 2.2 MB
Optinio krosavimo dėžutės OKD-L04 atitikties deklaracija.
OKD-L04 Atitikties deklaracija bendra.pd
Adobe Acrobat Document 487.9 KB

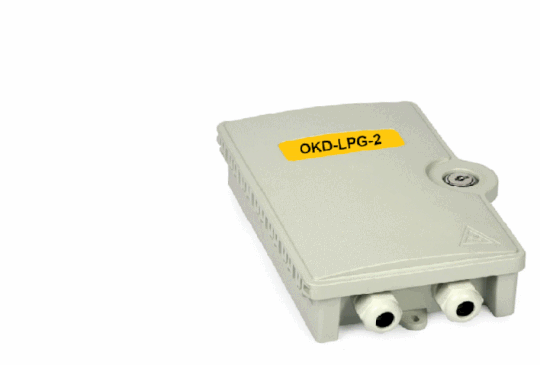

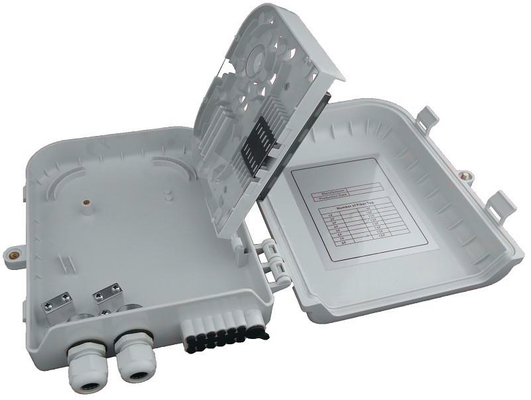

10.Sieninė plastikinė optinio krosavimo dėžutė  OKD-LPG-2. ZN kodas 550859

      (Outdoor fiber optic termination box OKD-LPG-2).

Sieninė optinio kroso dėžutė lauko plastikinė galinė OKD-LPG-2 naudojama FTTH optinio ryšio sistemose.Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.Ji pagaminta iš plastiko ir skirta atlikti iki 4LC arba 2SC,2FC sujungimus arba atlikti keturis suvirinimus.Numatyta vieta vienam MIKRO PLC dalikliui.Kas leidžia naudoti ir GPON aptinio ryšio sistemose.

Specifikacija:

 -Sandarumo klasė IP 65;

 -Viena optinė kasetė (maksimalus suvirinimų skaičius -4);

 -Maksimaliai telpa 2SC/FC arba 4LC adapteriai;

 -vienas armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementas;

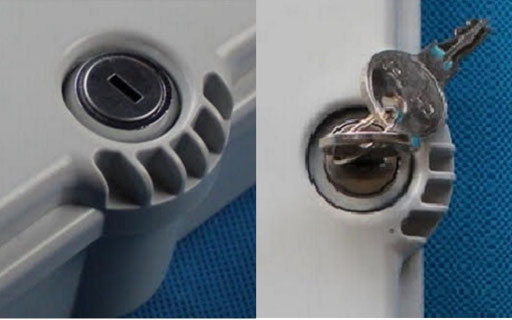

 -Universalus užraktas dangtyje;

 -Gabaritai:208x153x52mm;

 -Įėjimai/Išėjimai 2 PG13 sandarikliai (kabeliui nuo7-12mm diametro);

 -Trys tvirtinimo varžtai prie sienos.

OKD-LPG-2 yra skirtas montavimui ant sienos optinės linijos pabaigoje. Ji gali būti naudojama  daugiabučiuose namuose, biurų pastatuose ir t.t.T

12.Sieninė plastikinė optinio krosavimo dėžutė  OKD-ORM5. ZN kodas 550922

     Outdoor ORM 5 Lockable wall mount optical distribution box

Lockable wall mount optical distribution box is designated for indoor/outdoor wall installation at the customer premises. Box is suitable mainly in FTTH network to terminate optical fibres on the internal/outdoor walls of the buildings mainly in suburban areas with lower household density (family houses, low household count residential buildings or offices). Additionally, the box can play the role of the floor distribution box in multidwelling units.

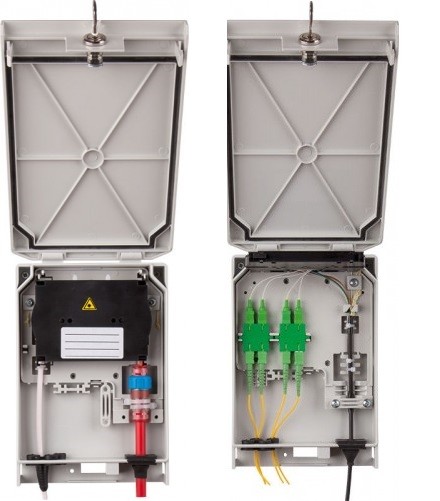

  • Simple wall installation
  • Easy access due to hinged removable cover
  • Lockable cover (optional)
  • Withstands IP54 environmental criteria
  • Gradual cable gland located in the lower wall for the cables with the outside diameters between 3 and 14 mm
  • Gradual cable gland located in the bottom for the cables with the outside diameters
  • between 3 and 10 mm (for the wall through installations)
  • Pre-fabricated holes in the bottom for the wall through patchcord installation
  • 4 prefabricted holes for dividable bushing capable to seal up to 2 patchcords or
  • heavy duty subscriber cables
  • Can accommodate up to 4× SC or 4× E2000, eventually 8× LC connectors and
  • pigtails (UPC or APC polishing)
  • Splice cassette supporting up to 12 heat-shrink or crimp fusion splice protective
  • sleeves or mechanical splices (up to 4 pieces).
  • Ready to accommodate Gas block for the microtubes with various outside diameters (5, 7, 10, 12 and 14 mm) at the input of the box

Technical specification.

Bushings – right part                      1× Gradual bushing 3–14 mm for incoming cable

Bushings – left part                        4× Dividable rubber bushing 2× 1–3 mm or 4× Gradual bushing

                                                     3–14 mm

Bushings – bottom (wall through)   Gradual bushing 3–10 mm for incoming cable

Coverage degree                             IP 54 to EN 60529

Impact protection degree                IK 10 to EN 50102

Solar radiation (UV)                        EN 60068-2-5

Change of temperature                 -45 °C/+70 °C according to EN 60068-2-14

Color Light                                     grey RAL 7035

Material                                         PC+ABS CYCOLOY C2950-96235

Dimensions                                   235 × 156 × 45 mm

Weight approx.                              450 g

DATASHEET ORM5
ORM 5.pdf
Adobe Acrobat Document 494.4 KB

13.Sieninė plastikinė optinio krosavimo dėžutė  GP62DW-12. ZN kodas 550896

         (Outdoor fiber optic termination box GP62DW-12).



Sieninė plastikinė  lauko optinio kroso dėžutė GP62DW-12 naudojama GPON/GEPON optinio ryšio sistemose.Ji pagaminta iš plastiko ir skirta sujungti įeinantį 12 skaidulų optinį kabelį su išeinančiu optiniu kabeliu.Numatyta vieta vienam 1:8 PLC dalikliui.Tinka vidaus ir lauko darbams.

Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.

  Specifikacija:

  -Viena optinė kasetė  dvylikai skaidulų;

  -Maksimalus suvirinimų skaičius -12;

  -Maksimaliai telpa 8 SC adapteriai;

  -vienas armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementas;

  -dviem šoniniais slankikliais tvirtinamas dangtis;

  -Gabaritai:175x50x210mm;

  -Įėjimai/Išėjimai 3 PG13 sandarikliai (kabeliui nuo7-13mm diametro);

  -Trys tvirtinimo varžtai prie sienos;

  -Sandarumo klasė IP65.TB-08B.

14.Sieninė lauko OKD-L8SC dėžutė.ZN Kodas 550911

Sieninės lauko OKD-L8SC dėžutės gabaritai:

  aukštis 207mm

  plotis    181mm

  gylis     45mm

Savybės:

 -Pagaminta iš tvirto aukštos kokybės ABS plastiko;

 -Lengvas svoris,maži gabaritai,lengvas instaliavimas.

 -galima komplektacija 1x8  viengubų SC adapterių;

 -Atspari ultravioletiniams spinduliams,vandeniui ir dulkėms;
 -2kabelio įėjimai  per PG sandariklius ir 8 išėjimai.
Pritaikymas:

 -Platus panaudojimas FTTH tinkluose;

 -Kabelinės televizijos tinkluose;
 -Duomenų perdavimo tinkluose;
 -Vietiniuose kompiuteriniuose ir telekomunikacijų tinkluose;

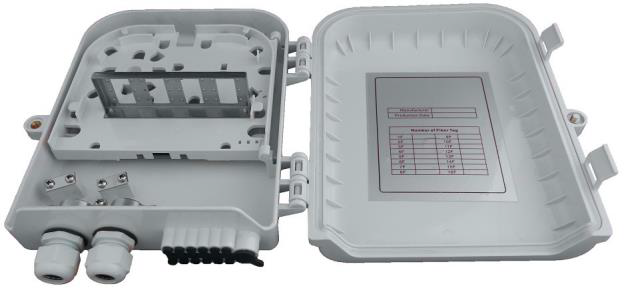

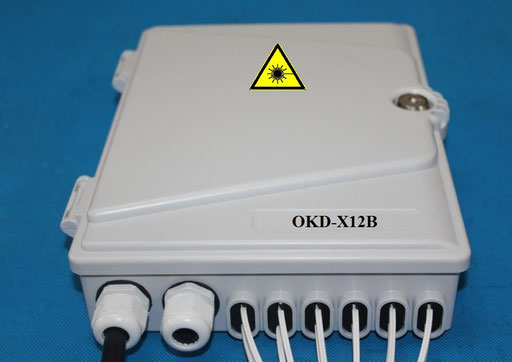

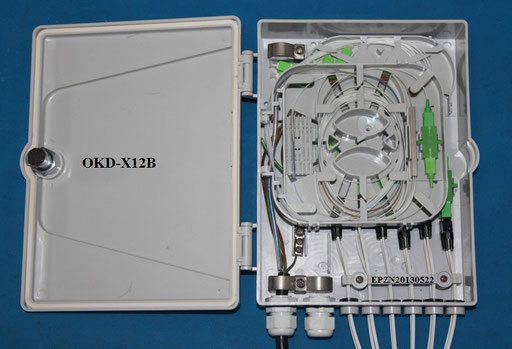

15.Sieninė plastikinė optinio krosavimo dėžutė  OKD-X12B. ZN kodas 550855

Sieninė optinio kroso dėžutė lauko plastikinė galinė OKD-X12B naudojama FTTH optinio ryšio sistemose.Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.Ji pagaminta iš plastiko ir skirta atlikti iki 12SC,ST sujungimus arba atlikti dvylika suvirinimų.Numatyta vieta vienam MIKRO PLC 1x4 arba 1x8 dalikliui.Kas leidžia naudoti ir GPON aptinio ryšio sistemose.

Specifikacija:

 -Sandarumo klasė IP 65;

 -Viena optinė kasetė (maksimalus suvirinimų skaičius -12);

 -Maksimaliai telpa 12SC,ST;

 -Vienas armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementas;

 -Specialus varžtas su raktu dangtyje;

 -Gabaritai:258x207x64mm;

 -Įėjimai/Išėjimai 2 įvadai kabeliui iki 8mm diametro ir 12 abonentinių kabelių;

 -Du tvirtinimo varžtai prie sienos.

OKD-X12B yra skirtas montavimui ant sienos optinės linijos pabaigoje. Ji gali būti naudojama  daugiabučiuose namuose, biurų pastatuose ir t.t.

Specifikacija





Modellis

HTTB-X12A

HTTB-X12B

Kabelių Portai (išvadai-įvadai)

2 guminiai portai po vieną kabelį su diametru max 0 12mm. 1 rezervinis portas kabeliui max 0 12mm.

2 PG 13,5mm sandarikliai,skirti pravest po vieną kabelį su diametru max 0 12mm. 1 rezervinis portas kabeliui max 0 12mm.

Gali būti naudojams nenukirptam kabeliui praverti (kabelio kilpai)

Taip

Ne

IP Sandarumo klasė

IP 54

IP 65

Suvirinimų skaičius

12F

PLC  daliklis (splitter)

1x4,1x8

Adapterių skaičius

12 SC,12 LC duplex adapteriai

Abonentiniai kabeliai

12abonentinių kabelių su 0 3mm or 3mmx2mm

Pritaikymas

Montuojama ant sienos arba ant stulpo

Gabaritai

258mmx207mmx64mm(L x W x H)

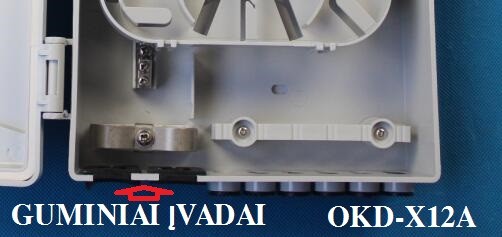

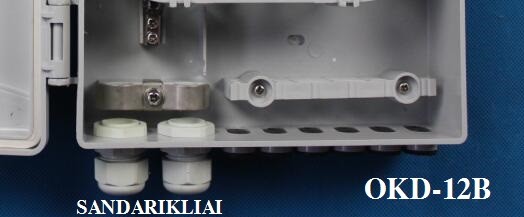

OKD-X12A ir OKD-X12B skirtumai.

OKD-X12B tvirtinimo prie stulpo komplektas.

OKD-X12B aprasymas.pdf
Adobe Acrobat Document 46.9 KB
Optinio krosavimo dėžutės OKD-X12B atitikties deklaracija.
ODF 12SC DX ZN atitikties dekl 20150901.
Adobe Acrobat Document 72.4 KB

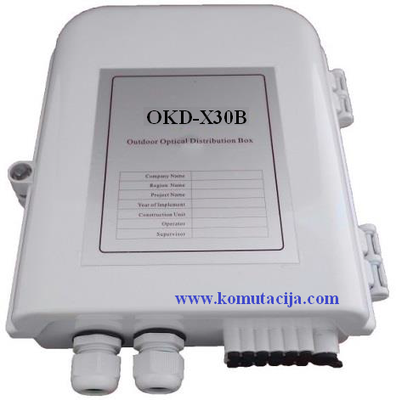

16.Sieninė plastikinė optinio krosavimo dėžutė  OKD-X30B. ZN kodas 550921

   Outdoor Fiber distribution box

Sieninė optinio kroso dėžutė lauko plastikinė galinė OKD-X30B naudojama FTTH optinio ryšio sistemose.Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.Ji pagaminta iš smūgiams atsparaus plastiko ir skirta atlikti iki 12SC,ST sujungimus arba atlikti šešiolika suvirinimų.Numatyta vieta vienam MIKRO PLC 1x4; 1x8; 1х16 arba 1x16 dalikliui.Kas leidžia naudoti ir GPON optinio ryšio sistemose.

Specifikacija:

 -Sandarumo klasė IP 65;

 -Viena optinė kasetė (maksimalus suvirinimų skaičius -16);

 -Maksimaliai telpa 12SC,ST;

 -Du armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementai;

 -Du kabelių įvadai iki 12mm;

 -12 kabelių išvadų MDIC arba 2-3mm optiniam kabeliukui.

 -Gabaritai:200x215x54mm

 -Specialus varžtas su raktu dangtyje;

Papildomai galima komplektuoti tvirtinimo komplektą prie stulpo.

OKD-X30B aprašymas
OKD-X30B aprasymas 2017.pdf
Adobe Acrobat Document 72.2 KB
OKD-X30B atitikties deklaracija.
OKD-X30B Atitikties deklaracija bendra.p
Adobe Acrobat Document 155.1 KB

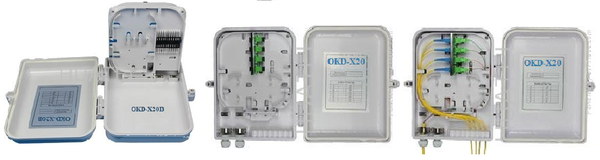

17.Sieninė plastikinė optinio krosavimo dėžutė  OKD-X20B. ZN kodas 550857

Sieninė optinio kroso dėžutė lauko plastikinė galinė OKD-X20B naudojama FTTH optinio ryšio sistemose.Tai tvirta ir kompaktiška optinio kroso dėžutė lauko ir vidaus sąlygomis.Ji pagaminta iš smūgiams atsparaus plastiko ir skirta atlikti iki 16SC,ST sujungimus arba atlikti šešiolika suvirinimų.Numatyta vieta vienam MIKRO PLC 1x8 arba 1x16 dalikliui.Kas leidžia naudoti ir GPON aptinio ryšio sistemose.

Specifikacija:

 -Sandarumo klasė IP 65;

 -Viena optinė kasetė (maksimalus suvirinimų skaičius -16);

 -Maksimaliai telpa 16SC,ST;

 -Du armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementai;

 -Specialus varžtas su raktu dangtyje;

 -Gabaritai:260x320x90mm;

 -Įėjimai/Išėjimai 2 įvadai kabeliui iki 8mm diametro ir 16 abonentinių kabelių;

 -Du tvirtinimo varžtai prie sienos.

OKD-X20B yra skirtas montavimui ant sienos optinės linijos pabaigoje. Ji gali būti naudojama  daugiabučiuose namuose, biurų pastatuose ir t.t.

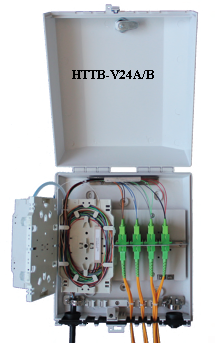

18.Sieninė plastikinė optinio kroso dėžutė HTTB-V24A/B.ZN Kodas 55957

Daugiafunkcinė optikos paskirstymo-krosavimo dėžutė HTTB-V24A/B gali būti naudojama vidaus ir lauko sąkygomis.Ji yra skirta įvairiems  FTTx tinko sprendimams.Turi galimybe montuoti ant stulpo arba ant sienos.HTTB-V24A/B gali būti naudojama FTTH optinio ryšio sistemose,telekomunikaciniuose,duomenų perdavimo,vietinio ryšio ir kabelinės televizijos tinkluose.

Dėžutė turi visas būtinas medžiagas jos instaliavimui.



Gaminama dviejų specifikacijų: HTTB-V24A ir HTTB-V24M.

Specifikacija:

  -Skirta naudoti viduje ir lauke;

  -Numatytas tvirtinimas ant stulpo ir ant sienos;

  -Turi užraktą,kuris apsaugotas plastikiniu danteliu;

  -Talpina iki 24 SC Simplex;

  -Sandarumo klasė IP54;

  -Turi kabelio lenkimo spindulio apsaugą;

  -Tvirta ir ilgaamžiška konstrukcija,atspai UV spinduliams;

  -Atspari vibracijoms ir smūgiams;

  -Durės su apsauginiu mechanizmu;

  -Galima talpinti 4 PLC dalikius 1x8 arba 1x16;

  -Dvi įvedimo angos kabeliams iki 24,5mm diametro;

  -Penki išvedimo portai galima išvesti iki 24 abonentinių kabelių 2- 3mm diametro;

  -komplekte yra centrinio elemento tvirtinimai;

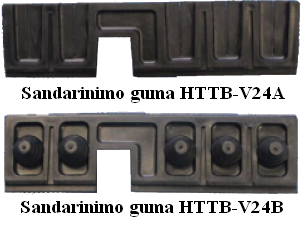

  -Yra keičiama sandarinimo guma HTTB-V24A(5 portai 24 abonentiniams kabeliams iki 3mm)



 arba HTTB-V24B (5 portai kabeliams iki 12mm diametro);

-Gabaritai:272,5x235x84,5mm;

-Atitinka ROHS standartą.





Gamintojas turi ISO 9001:2008 sertifikatą.

Modelis

Kabelių įvadų portai

Kabelių išvadų portai

Matmenys

(mm)

Adapteriai

PLC dalikliai

Apsaugos klasė

HTTB-V24A

2 kabelių portai maksimum 24,5mm diametro

5 portai 24 abonentiniams kabeliams iki 3mm

272.5x235

x84.5

24 SC SX   adapteriai

1x8,1x16 PLC Splitters

IP 54

HTTB-V24B

5 portai kabeliams iki 12mm diametro

HTTB-V24A/B aprašymas
HTTB-V24A-B aprasymas.pdf
Adobe Acrobat Document 83.6 KB
HTTB-V24A/B data sheet
HTTB-V24A B. U ir A.pdf
Adobe Acrobat Document 201.3 KB

19.Sieninė plastikinė optinio kroso dėžutė (WM020-06).Prysmian.ZN Kodas 550918

(Prysmian 24f Internal/External Termination Box (WM020-06))

24 skaidulų  rakinama sieninė (vidinė/išorinė) šviesolaidinio kabelio paskirstymo dėžutė leidžia sujungti iki 24 skaidulų adapterių pagalba.Dėžutė komplektuojama 12 šviesolaidinio kabelio suvirinimo kasečių,sumontuotų 'knygos" principu.Metaliniame laikiklyje galima sumontuoti iki 24 vnt viengubų ( SC,FC,ST,E2000 arba dvigubų LC) adapterių.Kiekvienoje optinėje kasetėje galima suvirinti po du pigteilus,kurie patogiai montuojasi į adapterių laikiklį

Techninė specifikacija

• Kabelio įvadų kiekis : 2 įėjimai, 24 išėjimai

• Maksimalus kabelio diametras (mm): 16.0

• Maksimali talpa: 48 suvirinimai, 24 sujungimai

• Gabaritai (mm): (w) 270 x (h) 272 x (d) 100.

• Sandarumo klasė:  IP55

• Darbo temperatūra:  -20C iki + 50C (5 to 95% RH)

•Medžiagal:

•Dangtis: Polycarbonate

• Pagrindas: Polycarbonate

• Optinės kasetės: PC ABS

• Spalvos:

•Dangtis: Pilka RAL 7040

• Pagrindas: Pilka RAL 7040

• Optinės kasetės: Pilka RAL 7035

•Testavimas:

• Sausas karštis: BS EN 60068-2-2 Test Bb

• Drėgnas karštis: IEC 60068-2-3: 1969

• Temperatūriniai pokyčiai: IEC 60068-2-14: 1984

• Vibracija: IEC 60068-2-6: 1995



• Šokas: IEC 60068-2-27: 1987

20.Sieninė plastikinė optinio kroso dėžutė SRT-66 IP66.ZN Kodas 550907

Sieninė plastikinė  lauko optinio kroso dėžutė SRT66/SNM96 pagaminta iš plastiko ir skirta sujungti įeinantį optinį kabelį su išeinančiais optiniais kabeliais.Tai tvirta ir kompaktiška optinio kroso dėžutė.

 Specifikacija:

  -Devynios optinės kasetės  dvylikai skaidulų;

  -Maksimalus suvirinimų skaičius 9x12=96;

  -Keturi žiedai 40x75 kabelio rezervui susukti;

  -Šešiais varžtais prisukamas dangtis;

  -Įėjimai/Išėjimai 5xPG21 sandarikliai (kabeliui nuo13-18mm diametro);

  -Keturi tvirtinimo varžtai prie sienos;

  -Sandarumo klasė IP66.

  -Gabaritai:360x255x110mm;

  -Svoris:2,2kg.

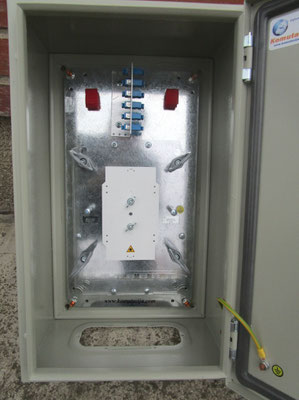

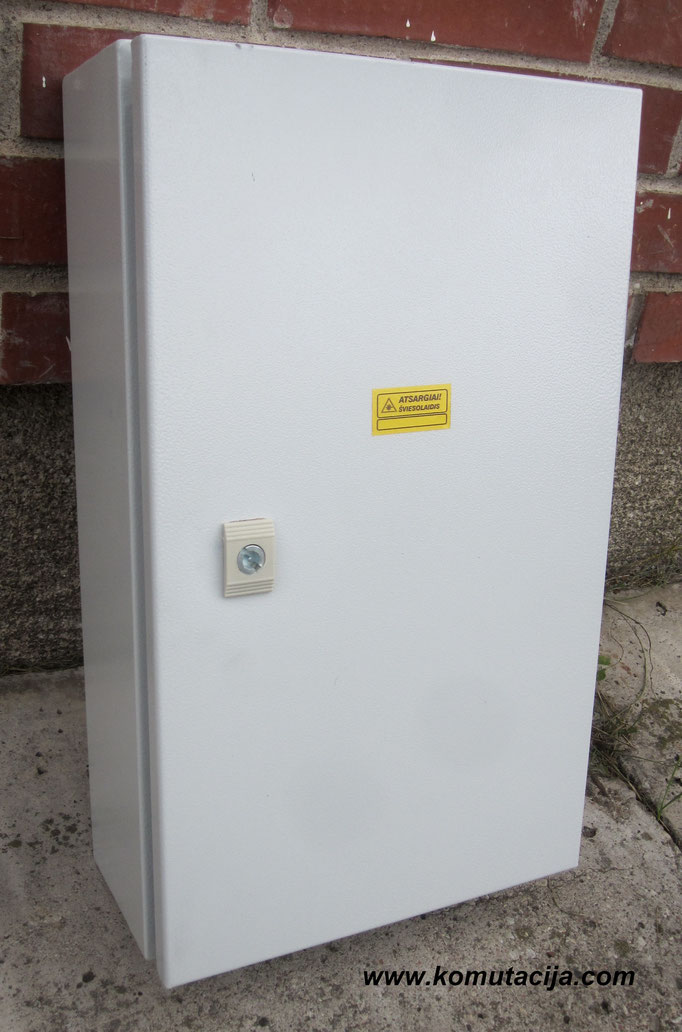

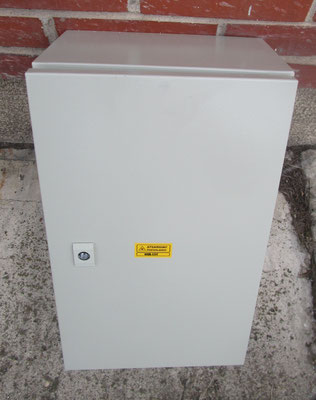

21.Sieninė optinio krosavimo dėžutė OKDL-16SC. ZN Kodas 550919

Sieninė optinio krosavimo dėžė padaryta iš 1.2mm lakštinio plieno.Dažyta miltelinio dažymo technologija RAL7035 pilka spalva.

  Specifikacija:

  -Sandarumo klasė IP55;

  -Galimybė sumontuoti 16SC Simlex adapterius;

  -Du įvadai/išvadai PG13,5 ir PG16;

  -Gabaritai:400x300x200;

  -Rakinama dviem trikamio tipo spynelėmis.

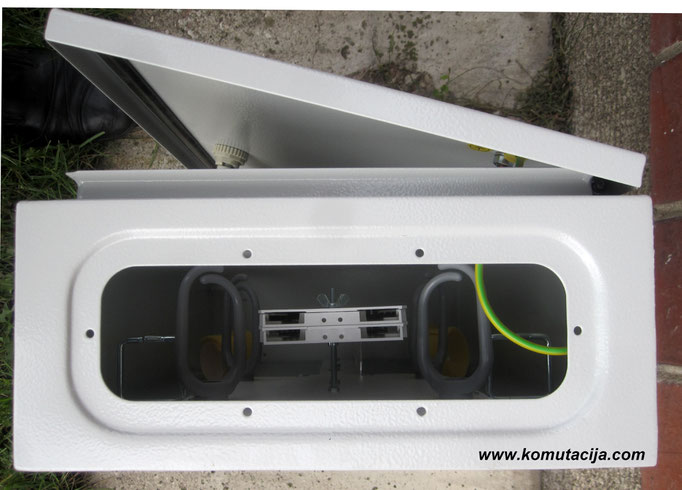

22.Sieninė optinio kroso dėžutė PSN SL-6SCD.ZN kodas 550924



Sieninė optinio kroso dėžė naudojama telekomunikacijų LAN / WAN ir kabelinės televizijos tinkluose,plačiajuosčio interneto sistemoje. Ji yra skirta statyti ant laukinės pastato sienos ar stulpelio ir iš jos optinis kabelis yra vedamas į pastato vidų.

SPECIFIKACIJA:

- Dėžutė yra atskirta į dvi dalis.Kairė pusė skirta įeinančio šviesolaidinio kabelio  suvirinimams ir  paruošimą krosavimui.Dešinėje pusėje yra abonentinių pajungimų dalis.Skiriamojoje dalyje,kuri,priklausomai nuo naudojamų adapterių,gali būti keičiama, dedasi atitinkamo tipo šviesolaidiniai adapteriai.

-Medžiaga - aliuminis AlMg3;

-Priekinės durys su spyna. Užrakinti tipas Burgo H2A416;

-Kabeliai įvedami ir išvedami per apačią arba viršų per hermetiškus PG sandariklius;

-Galimas suvirinimų skaičius:12-14 suvirinimų,priklausomai nuo komplektacijos;

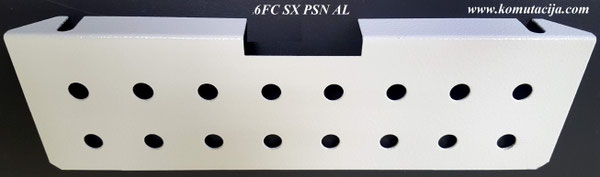

-Galimi laikikliai adapteriams:E2000, SC, FC, ST ar kt.Pirminė komplektacija-6SC DX;

-Apsaugos laipsnis IP54 pagal EN 60529 / IEC 529;

-Gabaritai:300x350x90mm;

-Garantijos laikas 5 metai;

Optinio kroso dėžės konstrukcija leidžia lengvai ir patogiai atlikti šviesolaidinio kabelio montavimo darbus.

Sieninės optinio kroso dėžutės PSN SL-6SCD aprašymas.
Sienine PSN SL-6DSC.pdf
Adobe Acrobat Document 118.9 KB

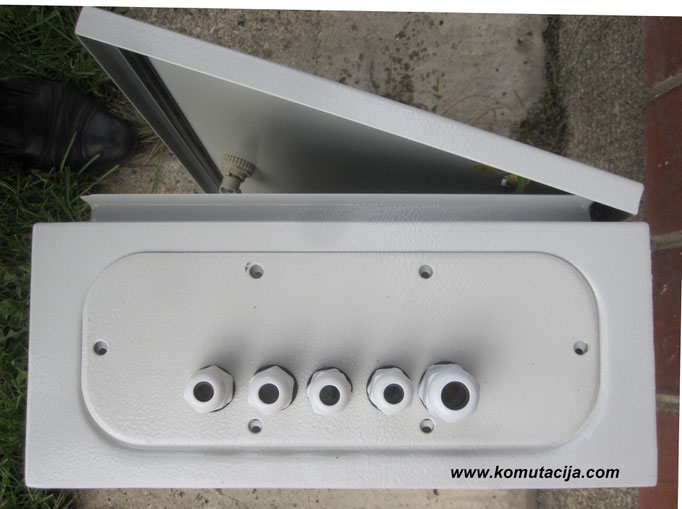

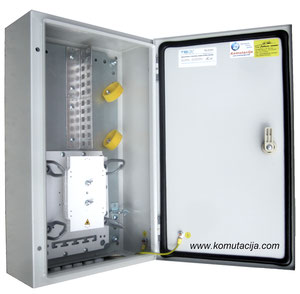

23.Sieninė optinio krosavimo dėžutė OKDL-12SC. ZN Kodas 550920

Sieninė optinio krosavimo dėžė padaryta iš 1.2mm lakštinio plieno.Dažyta miltelinio dažymo technologija RAL7035 pilka spalva.

žėje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

    Sieninė optinio kroso lauko dėžė  OKDL-12SC , skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.

 Specifikacija:



    -Iki septynių optinio kabelio įvadų/išvadų.Bazinė komplektacija turi po vieną PG16, PG13,5, PG9 sandariklį.

    - Iki keturių pilnai sukomplektuotų 12-kai suvirinimų optinių kasečių,kas leidžia suvirinti iki 48 skaidulų; Pirminė komplektacija-viena optinė kasetė.

    -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas,kuriame yra suformuotos atitinkamos kiaurymės kasetės ir 4  plastikinių žiedų 47x80mm tvirtinimui.Dugnas turi septynis “T” formos kablius įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

    -Keturi pilkos spalvos kreipiantieji žiedai 47x80 ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti.

    -Optinės kasetės tvirtinimo varžtai;

Dėžutėje yra numatytas tvirtinimas optinio kabelio centriniam elementui bei TKF DAC 2 įžeminimo laidų sujungimui.

  -Sandarumo klasė IP66;

  -12SC Simplex adapterių laikiklis;

  -Gabaritai:500x300x200;

  -Rakinama viena spynele.

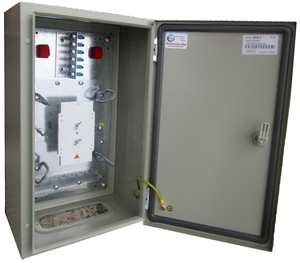

24.Sieninė optinio krosavimo dėžutė OKDL-24 SC. ZN Kodas 550947

Sieninė optinio krosavimo dėžė padaryta iš 1.2mm lakštinio plieno.Dažyta miltelinio dažymo technologija RAL7035 pilka spalva.

žėje yra padaryta galimybė keisti optinės kasetės  aukštį iki 70mm,kas leidžia optinio kabelio rezervą suvynioti po optine kasete,o skaidulų virinimą atlikti pačioje kasetėje.

    Sieninė optinio kroso lauko dėžė  OKDL-24 SC , skirta 12-48 skaidulų optinio kabelio krosavimui ir atšakojimui.

 Specifikacija:

    -Iki septynių optinio kabelio įvadų/išvadų.Bazinė komplektacija turi  vieną PG13,5 ir keturis PG9 sandariklius.

    - Iki keturių pilnai sukomplektuotų 12-kai suvirinimų optinių kasečių,kas leidžia suvirinti iki 48 skaidulų; Pirminė komplektacija-dvi optinės kasetės po 12 suvirinimų.

    -Skaidrus arba juodas 3mm PVC konfigūruotas dugnas,kuriame yra suformuotos atitinkamos kiaurymės kasetės ir 4  plastikinių žiedų 47x80mm tvirtinimui.Dugnas turi keturis “T” formos kablius įvadinių/išvadinių optinių kabelių   tvirtinimui dirželiais;

    -Keturi pilkos spalvos kreipiantieji žiedai 47x80 ,išdėstyti optinės kasetės kampuose,optinio šviesolaidžio buferinio vamzdelio atsargai vynioti;

    -Du 12 SC Simplex aliumininiai laikikliai (viso galimybė įstatyti 12SC SX adapterių;

    -Iš adapterių laikiklių abiejų pusių,velcro juostos pagalba,yra suformuoti po du kintamo diametro kreipiantieji žiedai jungiamųjų šviesolaidinių kabelių tvarkymui;

    -Apatinėje dalyje šonuose yra papildomai prisukta po vieną kreipiantįjį centrinį žiedą 40x40x5mm įvadinių/išvadinių kabelių tvarkymui;

 -Optinės kasetės tvirtinimo varžtai;

Dėžutėje yra numatytas tvirtinimas optinio kabelio centriniam elementui bei TKF DAC 2 įžeminimo laidų sujungimui.



  -Sandarumo klasė IP66;

25.Sieninė plastikinė optinio kroso dėžutė OKDP-12SC,12ST,6DSC. IP64

Sieninė plastikinė optinio krosavimo dėžutė pagaminta iš polokarbonato.

Spalva RAL7032.

Specifikacija:

 -Maksimalus suvirinimų skaičius-24:

 -Naudojant adapterius max 12ST,12SC,6 duplex SC;

 -Gabaritai:254x180x90  (I x P x A );

 -Sandarumo klasė IP64

 -Įėjimai/Išėjimai 4PG16 (0,7-14mm.)



26.Sieninė plastikinė lauko optinio kroso dėžutė OKDL-1

Sieninė plastikinė  lauko optinio kroso dėžutė OKDL-1 pagaminta iš plastiko ir skirta sujungti įeinantį 12 skaidulų optinį kabelį su išeinančiu optiniu kabeliu.Analogiška paskirtis kaip vidaus optinio kroso dėžutės OKD-1,tiktai pritaikyta lauko sąlygoms.Tai tvirta ir kompaktiška optinio kroso dėžutė.



Specifikacija:

  -Viena optinė kasetė  dvylikai skaidulų;

  -Maksimalus suvirinimų skaičius 6-12;

  -Du armuoto kabelio centrinės šerdės iki 6,5mm tvirtinimo elementai;

  -Keturiais varžtais prisukamas dangtis;

  -Gabaritai:200x150x80mm;

  -Įėjimai/Išėjimai 2PG13 sandarikliai (kabeliui nuo7-13mm diametro);

  -Keturi tvirtinimo varžtai prie sienos;

  -Sandarumo klasė IP67.

27.SIENINĖ OKD-2Duplex SC IP40.

Sieninė optinio kroso dėžutė OKD-2Duplex SC,pagaminta iš lakštinio 1,2mm plieno  ir nudažyta pilka RAL7035 spalva.

Ilgesnis dėžutės dangtelis,uždengus apsaugo optines SC jungtis.




Specifikacija:

 -Gabaritai:180x77,5x31mm (I x P x A);

 -Talpa  Max 2 Duplex SC arba 4 SC;

 -Sandarumo klasė -IP40



28.SIENINĖ OPTINIO PASKIRSTYMO DĖŽUTĖ GP-A.

Sieninė optinio paskirstymo dėžutė GP-A skirta sujungti optinio kabelio skaidulas su pigtailais ir apsaugoti sujungimus nuo įšorinių veiksnių. Kompaktiškas, mechaniškai tvirtas plastikinis pilkas polikarbonato korpusas. Galimybė tvirtinti ant sienos. Keturios kasetės atsidarančios 90° kampu. Numatyti kabelio stiprumo elementų tvirtinimas, pigtailų tvarkymo žiedai bei įžeminimo gnybtas. Patogi instaliacija, graži išvaizda.



Specifikacija:

Matmenys 265x455x55mm

Sujungimų skaičius-24;

Kasečių skaičius-4;

Kabelių įvadų skaičius-2

Maksimalus kabelio diametras- Ø16mm

Išėjimų pigteilams (3mm diametras) skaičius –24;

Priedai:PVC juoda izoliacijos juosta, tvirtinimo dirželiai,
             markiravimo etiketės, tvirtinimo ant sienos varžtai.



29.Sieninė lauko OKDL-16SC dėžutė.

Sieninės lauko OKDL-16SC dėžutės gabaritai:

  aukštis 300mm

  plotis    220mm

  gylis     80mm

OKDL-8SC ir OKDL-16SC kainas rasite čia:

Sienine lauko OKDL-8,16SC.pdf
Adobe Acrobat Document 63.5 KB

30.Sieninė lauko OKDLJ-12 dėžutė.

Sieninės lauko OKDL-12SC dėžutės gabaritai:

  aukštis 285mm

  plotis    249mm

  gylis     65mm

Savybės:

 -Pagaminta iš tvirto plastiko;

 -Galimi adapterių tipai 12SC,12FC,6Duplex SC.

 -Lengvas svoris,maži gabaritai,lengvas instaliavimas.

 -Atspari ultravioletiniams spinduliams,vandeniui ir dulkėms;
 -2kabelio įėjimai  per PG sandariklius.

 -galima įkabinti pakabinamą spynutę.
Pritaikymas:

 -Platus panaudojimas FTTH tinkluose;

 -Kabelinės televizijos tinkluose;
 -Duomenų perdavimo tinkluose;
 -Vietiniuose kompiuteriniuose ir telekomunikacijų tinkluose;


Sieninės lauko dėžutės OKDLJ-12 rasite ČIA:

Sienine laukoOKDLJ-12SC.pdf
Adobe Acrobat Document 99.6 KB

31.SIENINĖ OKDLJ-8SC

32.Sieninė plastikinė optinio kroso dėžutė OKDP-12SC,12ST,6DSC.IP54

Sieninė plastikinė optinio krosavimo dėžutė pagaminta iš šviesiai pilko plastiko.

Spalva RAL7035.

Specifikacija:

 -Optinė kasetė su dangčiu;

 -Maksimalus suvirinimų skaičius-12:

 -Naudojant adapterius max 12ST,12SC,6 duplex SC;

 -Gabaritai:190x375x115;

 -Įėjimai/Išėjimai 3PG16 (0,7-14mm.)

 -Keturi tvirtinimo varžtai prie sienos;

 -Sandarumo klasė IP54.

33.Sieninė plastikinė optinio kroso dėžutė Mikro OKD1. IP54



Sieninė plastikinė optinio kroso dėžutė Mikro OKD.pagaminta iš plastiko.

 Spalva RAL7035.

Specifikacija:

 -Maksimalus suvirinimų skaičius 6-12;

 -Rakinamas dangtis;

 -Gabaritai:103x185x100;

 -Įėjimai/Išėjimai 1PG9 ir 1PG13.5 sandariklis;

 -Keturi tvirtinimo varžtai prie sienos.

 -Sandarumo klasė IP54.


34.Sieninė plastikinė optinio kroso dėžutė Mikro OKD2. IP54

Sieninė plastikinė optinio kroso dėžutė Mikro OKD2 pagaminta iš plastiko.

 Spalva RAL7035.

Specifikacija:

 -Maksimalus suvirinimų skaičius 6-12;

 -laikiklis 4SC arba 4 LC Duplex adapteriams;

 -Rakinamas dangtis;

 -Gabaritai:103x185x100;

 -Įėjimai/Išėjimai 1PG9 ir 2PG16 sandariklis;

 -Keturi tvirtinimo varžtai prie sienos;

 -Sandarumo klasė IP54.

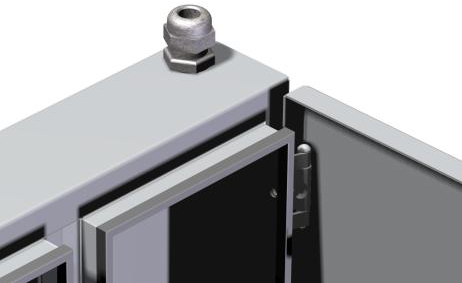

35.Sieninė lauko OKDLM-12 SC duplex dėžutė metalinė.

Sieninė  optinio kroso dėžutė lauko metalinė OKDLM-12 SC duplex dėžutė išdirbta instaliavimui lauke,drėgnose ar kitose patalpose.

Dėžutę galima patalpinti į kitą dėžę taip išvengiant kondensato susidarymo joje.

Specifikacija:

 -kabinama lauke;

 -IP-55 apsaugos laipsnis;

 -tvirtinimas prie sienos;

 -pagaminta iš lakštinio plieno ir nudažyta miltelinio dažymo technologija;

 -aukštis,plotis,gylis 340x340x90;

 -viena suvirinimo kasetė 24 skaiduloms;

 -kiaurymės 12-kai SC duplex adapterių pastatymui;

 -tvirtinimo ir įžeminimo šynos įeinančiams kabeliams;

 -Keturi įvadai PG sandariklių pagrindu;

 -keturi įvadai su guminėmis membranomis;

 -galimybė tvirtinti Abloy CL-100 spyną.
