OPTINIO KABELIO SUJUNGIMO DĖŽUTĖS

Drop cable splice boxes with compact, easy operation design and fire resistant material provides splicing or connection for the indoor 1core or 2core FTTH drop cable.

Optinio kabelio sujungimo dėžutės yra naudojamos pagrinde dviejų optinių kabelių sujungimui,kai kabelis yra nutrauktas arba,kai reikia prailginti šviesolaidinę liniją.Galimi abu sujungimo būdai:

   -Naudojant mechaninį sujungimą ;

   -Naudojant OK suvirinimą .

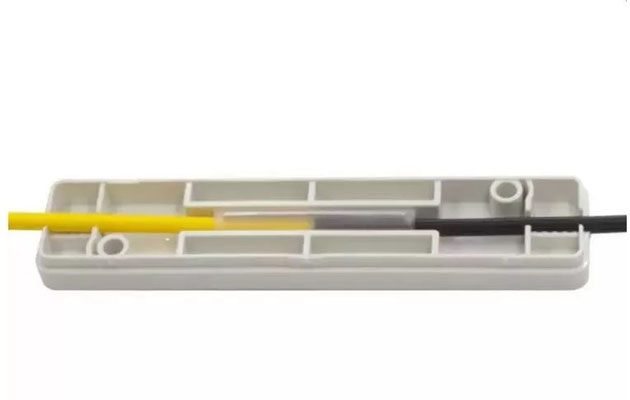

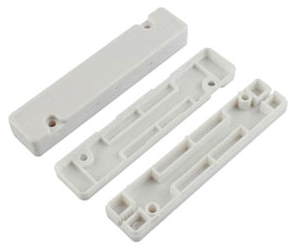

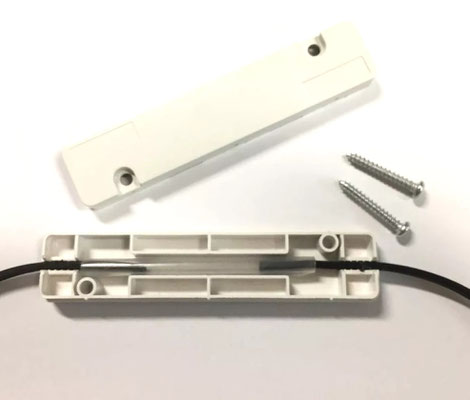

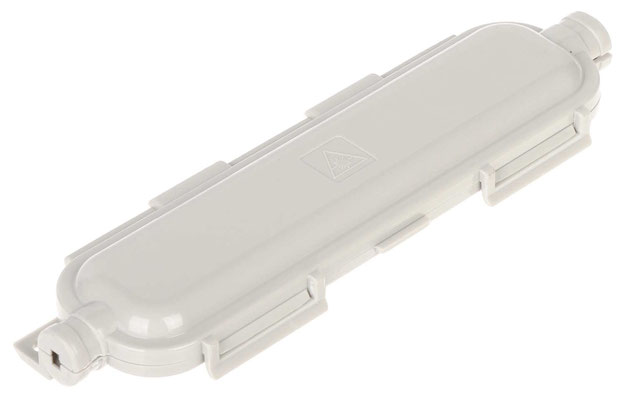

1.Optinio kabelio sujungimo dėžė FTTH-A-1C.ZN Kodas 550963

Drop cable splice box FTTH-A-1C

Šviesolaidinio kabelio sujungimo dėžutė FTTH-A-1yra  kompaktiška, lengvai montuojama konstrukcija ir ugniai atsparia medžiaga.Lleidžia sujungti FTTH (MDIC) šviesolaidinį 1 skaidulos apvalų arba plokščią kabelį.

Modelis:FTTH A1

Instaliavimo būdas:Sieninis

Pritaikymas :SM/MM 3.0x2.0mm kabelio sujungimui

Suvirinimų skaičius:1 skaidula

Tempimo stipris:>50N

Medžiaga:ABS

Svoris:15gr.

Gabaritai: 18*11*85mm

Spalva:balta

Darbo temperatūra:-40~60(°C)

Saugojimo tempertaūra:-40~85(°C)

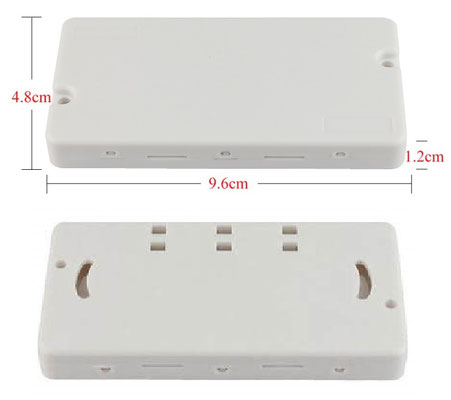

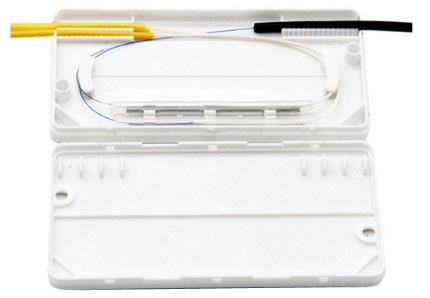

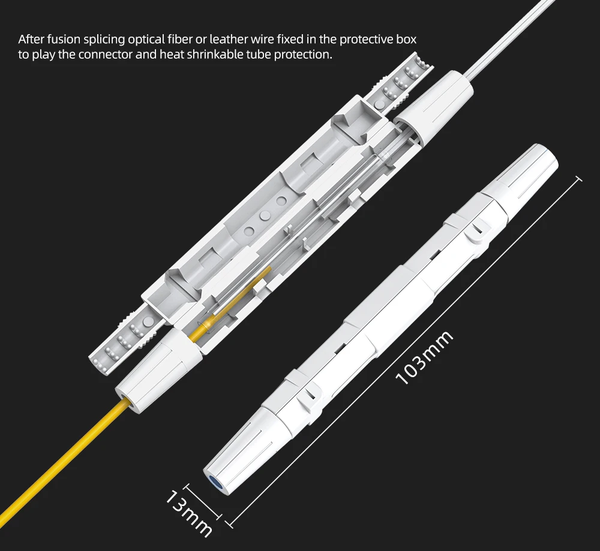

2.Optinio kabelio sujungimo dėžė FTTH-A-2C.ZN Kodas 550964

Drop cable splice box FTTH-A-2C

Šviesolaidinio kabelio sujungimo dėžutė FTTH-A-2 yra kompaktiška, lengvai montuojama konstrukcija ir ugniai atsparia medžiaga.Ji leidžia sujungti du FTTH (MDIC) vienos skaidulos šviesolaidinius kabelius,arba vieną dviejų skaidulų šviesolaidinį kabelį.

Modelis:FTTH A2

Instaliavimo būdas:Sieninis

Pritaikymas :SM/MM 3.0x2.0mm kabelio sujungimui

Suvirinimų skaičius:2 skaidulos

Tempimo stipris:>50N

Medžiaga:ABS

Svoris:22gr.

Gabaritai: 48*10*95mm

Spalva:balta

Darbo temperatūra:-40~60(°C)

Saugojimo tempertaūra:-40~85(°C)

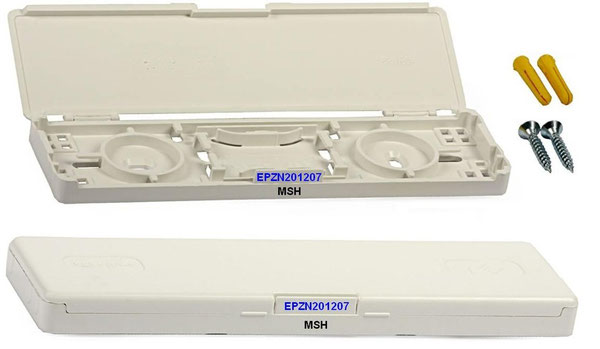

3.Sujungimo dėžutė MSH.

Optinio kabelio sujungimo dėžutė MSH (Mechanical Splice Holder-mechaninių sujungimų laikiklis) Verticasa naudojamas sujungimui iki dviejų optinių kabelių.Galimi abu sujungimo būdai:

   -Naudojant mechaninį sujungimą (yra du mechaninių sujungimų laikikliai);

   -Naudojant OK suvirinimą (yra keturių termofitų laikikliai).

Galima įvesti iki 6mm optinį kabelį.Lengvai instaliojama ir tvirtinama prie sienos.Galima naudoti FTTH  dviejų skaidulų optinio kabelio sujungimui.

Techninė specifikacija:

  •Kabelio įvadų dkaičius:3 Įėjimo kabeliai,trys išėjimo kabeliai;

  •Maksimalus suvirinimų skaičius:2 skaidulos- mechaniniam suvirinimui, 4 skaidulos – naudojant suvirinant termofitus;

  •Maksimalus kabelio diametras (mm): 6  mm;

  • Gabaritai (mm): (L) 165  x (W) 46 x (D) 13;

  • Darbinė temperatūra:  -20oC to + 60oC (5 to 95% RH);

  • Svoris:60gr.

  • Spalva: RAL 9016 (balta).

Gamintojas: Prysmian group.

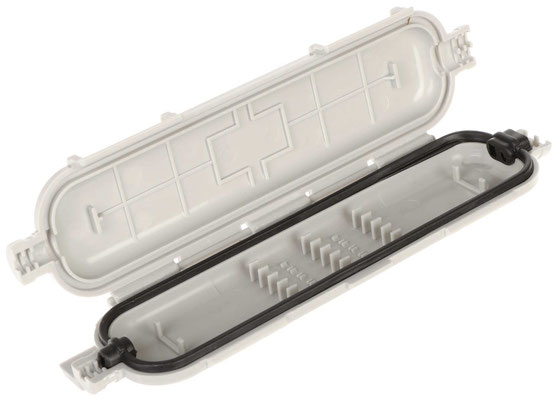

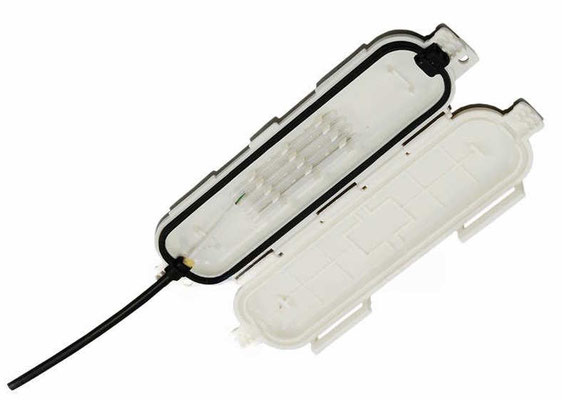

4.Savadarbė optinio kabelio sujungimo dėžutė.
