OPTINĖS KASETĖS,KASEČIŲ LAIKIKLIAI

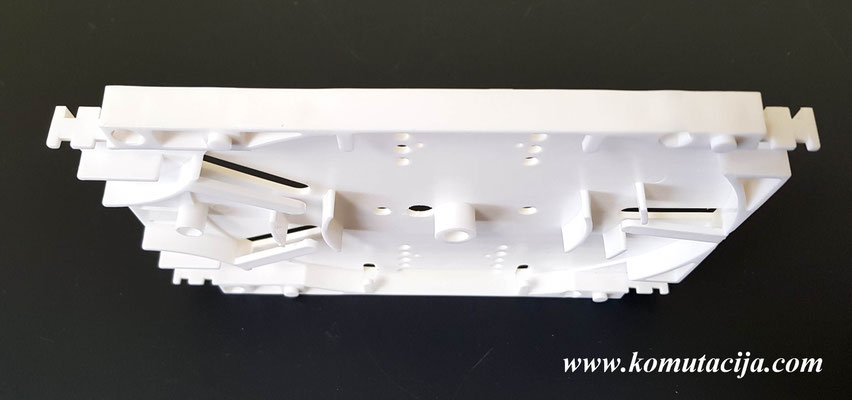

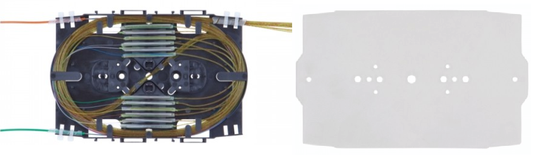

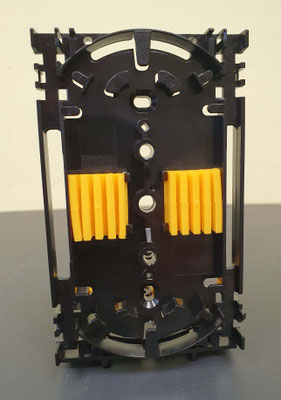

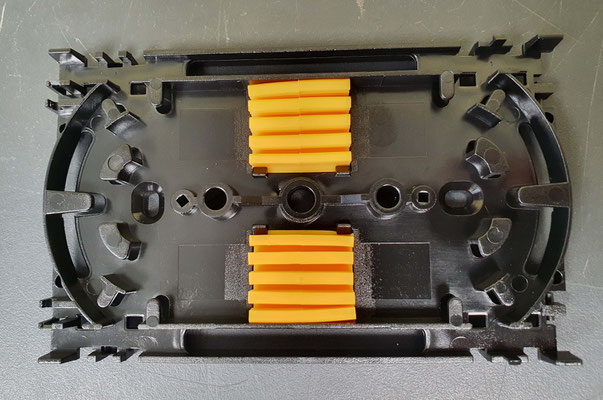

1.OPTINĖ KASETĖ 12 SKAIDULŲ KM1.

Optinė kasetė KM1 ZN kodas 550568 su skaidulų laikikliais TS6 (2vnt)-12-kai skaidulų, pagaminta iš auktos kokybės  plastiko.Tvirtai ir patikimai tvirtinami skaidulų laikikliai TS6 nesisukioja į šonus.Optinėje kasetėje numatyta optinės skaidulos sukimas mažesniu ratu ar perėjimas iš vienos kasetės pusės į kitą,kas labai patogu atliekant skaidulų suvirinimą.Gali būti juodos ir baltos spalvos.Mažas aukštis leidžia optinę kasetę naudoti 19"/1U 48 skaidulų ODF-uose (pvz 24 Duplex SC).

Optinės kasetės gabaritai (8*102*152)mm.

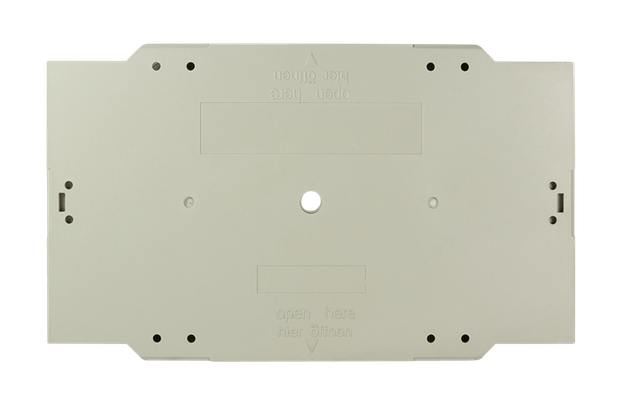

Optinės kasetės KM1 dangtelis pusiau matinis.Tipas SK 120/KM1.ZN kodas 550569

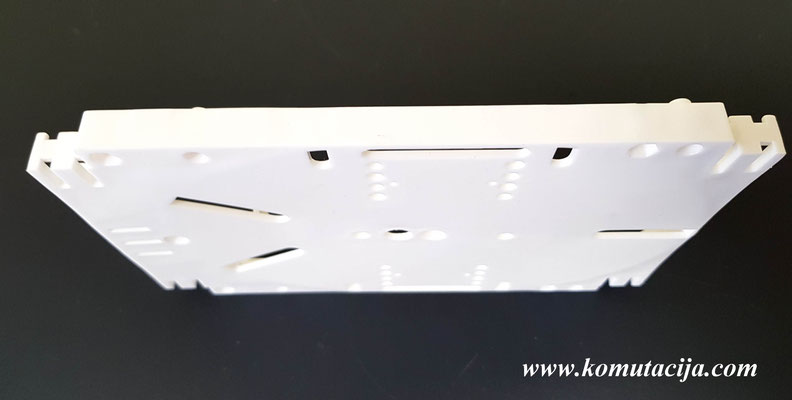

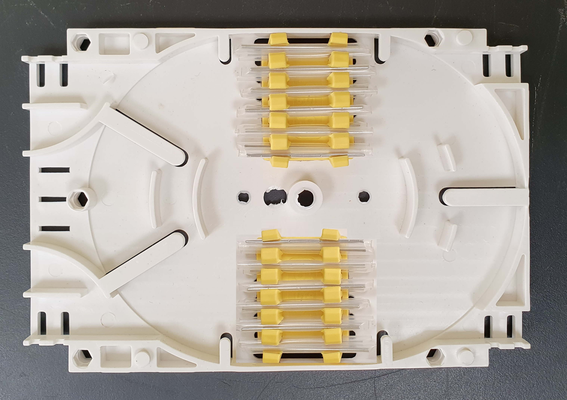

2.OPTINĖ KASETĖ 12 SKAIDULŲ. ZN Kodas 550563

Optinė kasetė 12-kai skaidulų, pagaminta iš aukštos kokybės baltos spalvos plastiko ir susideda iš:

  -pado;

  -dviejų plokštelių juodos spalvos- termofitų laikiklių,kuriose telpa po 6 termofitus;

  -dangtelio.

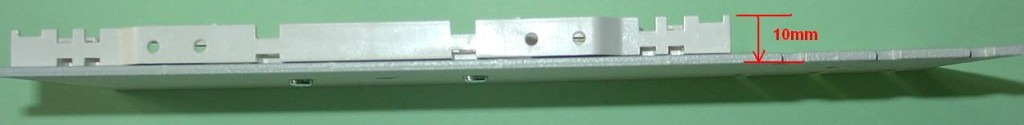

Gabaritai:155mmx92mmx10mm (su dangteliu,kurio storis-2mm).

  Termofitų laikikliai yra lenktos spyrokliuojančios pusmėnulio formos,kas garantuoja tvirtą termofitų fiksavimą.Jų apačioje yra du fiksatoriai,įeinantys į atitinkamas kiauryme kasetės pade,kurie neledžia pačiai plokštelei sukiotis ant užmautos ašies.

2.OPTINĖ KASETĖ 24 SKAIDULŲ. ZN Kodas 588416

Optinė kasetė 24 skaidulų suvirinimui dažniausiai yra naudojama,kai šviesolaidinis kabelio konstrukcija susideda iš vieno ar kelių vamzdelių,kuriame (kuriuose) yra 24 optinės skaidulos.Kasetė pagaminta iš aukštos kokybės baltos spalvos plastiko ir susideda iš:

  -pado;

  -dviejų plokštelių juodos spalvos- R&M termofitų laikiklių (ZN Kodas 550567),kuriose telpa po 12 termofitų (dedasi dviem aukštais);

  -dangtelio.

Gabaritai:155mmx92mmx10mm (su dangteliu,kurio storis-2mm).

  Termofitų laikikliai yra R&M gamybos.Termofitai dedasi dviem sluoksniais po 6 termofitus.Konstrukcija garantuoja tvirtą termofitų fiksavimą.Jų apačioje yra du fiksatoriai,įeinantys į atitinkamas kiauryme kasetės pade,kurie neledžia pačiai plokštelei sukiotis ant užmautos ašies.

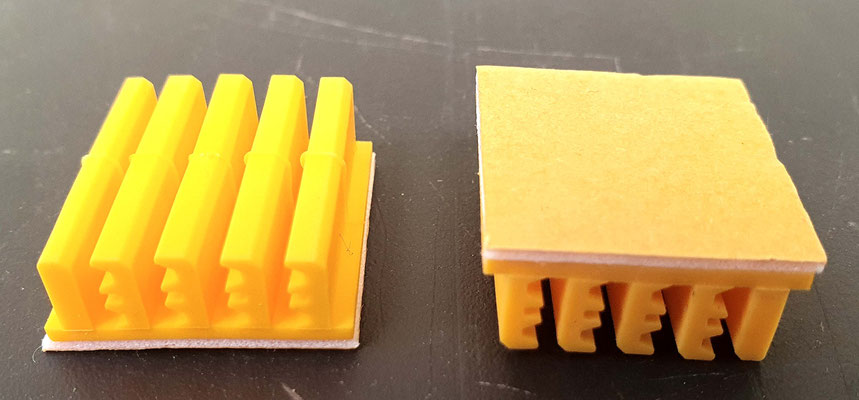

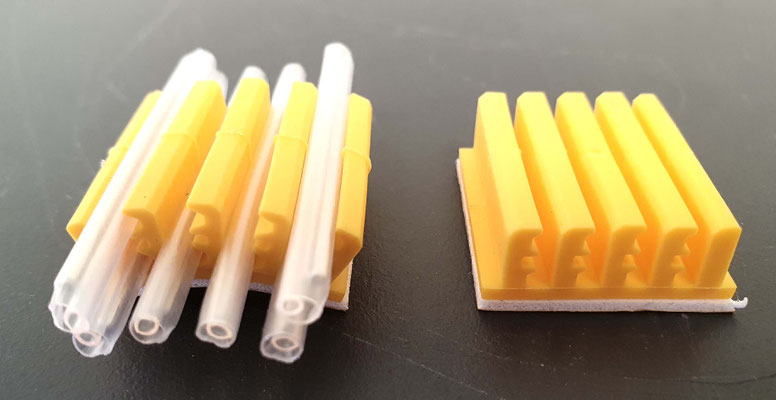

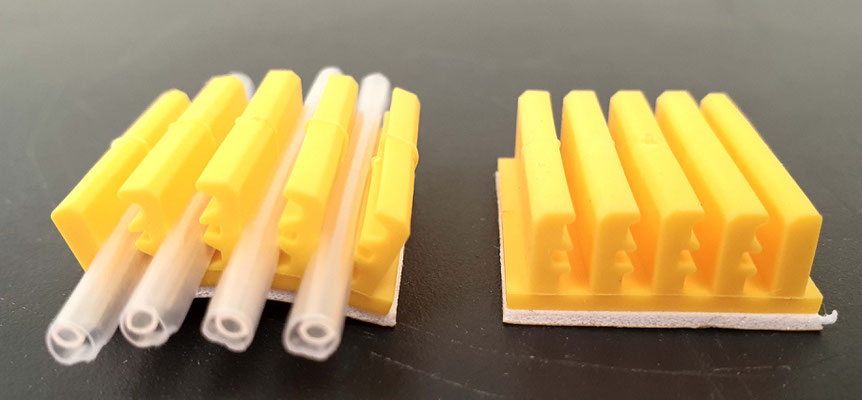

2.1.Termofitų laikiklis 12-kai termofitų (2x6).ZN Kodas 550567

        R320246   Splice Holder R30/R40, 12x shrink splice protection

Šis termofitų laikiklis naudojamas tais atvejais,kai optinėje kasetėje reikia suvirinti iki 24 skaidulų šviesolaidinį kabelį.Naudojami tokie du termofitų laikikliai 2x12.

Gabaritai:34x6.2x32 mm (WxHxD).

Svoris:3,9gr.

Spalva:Juoda.

Medžiaga: plastmasė (POM).

Tinka termofitams nuo 2,4mm iki 2,6mm.

Gamintojas: R&M (Reichle & De-Massari AG).

Instaliavimo instrukcija
507116_-08-B.pdf
Adobe Acrobat Document 100.0 KB

3.OPTINĖ KASETĖ 8 SKAIDULŲ. ZN Kodas

Optinė kasetė aštuonių skaidulų, pagaminta iš aukštos kokybės baltos spalvos plastiko ir susideda iš:

  -pado;

  -dviejų plokštelių juodos spalvos- termofitų laikiklių,kuriose telpa po 4 termofitus;

  -dangtelio.

Gabaritai:155mmx60mmx10mm (su dangteliu,kurio storis-2mm).

  Termofitų laikikliai yra lenktos spyrokliuojančios pusmėnulio formos,kas garantuoja tvirtą termofitų fiksavimą.Jų apačioje yra du fiksatoriai,įeinantys į atitinkamas kiauryme kasetės pade,kurie neledžia pačiai plokštelei sukiotis ant užmautos ašies.

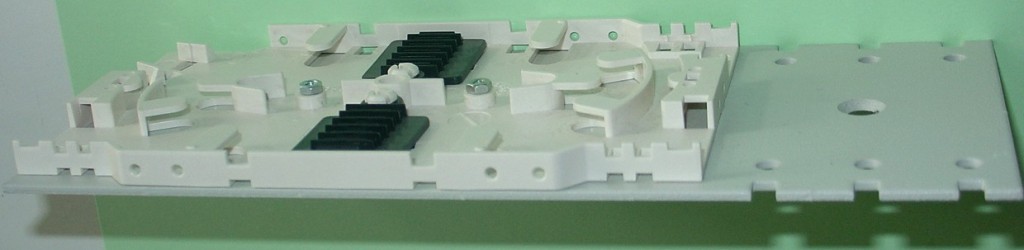

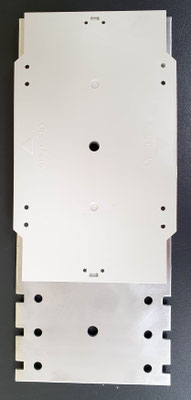

4.OPTINĖS KASETĖS 10x92x155  LAIKIKLIS.ZN Kodas 550563

Tai plačiai naudojamos 12 skaidulų pilnai sukomplektuotos optinės kasetės laikiklis,pagamintas iš 2mm aliuminio arba juodo melalo dažytos plokštės.Laikiklio gabaritai 2x90x220mm.Jame yra numatyta įeinančių optinių kabelių tvirtinimo dirželiais , kasetės tvirtinimo ir pačio laikiklio tvirtinimo kiaurymės.Dažniausiai prie ateinančio šviesolaidinio kabelio skaidulos yra privirinamas  jungiamasis 2-3mm šviesolaidis jungiamasis kabelis,su atitinkama jungtimi, kuri jau jungiama į aktyvinį keitiklį.

Tai vienas iš pigiausių variantu optinių kabelių sujungimui ar paskirstymui.

Laikikliai būna:

OKL-1    Kodas 550559 .Tai juodo metalo plokštelė 220x90x1,5,dažyta milteline technologija.

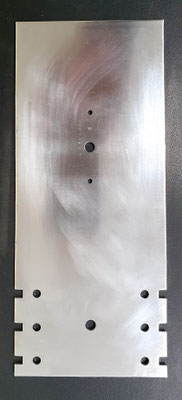

OKL-1.1 Kodas 550557.Tai 2mm storio aliuminio plokštelė 220x90x2

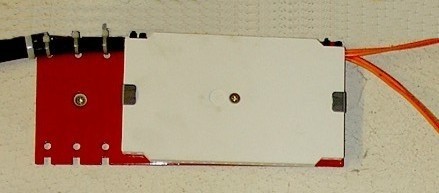

OKL-1.1 Instaliavimo pavyzdys.

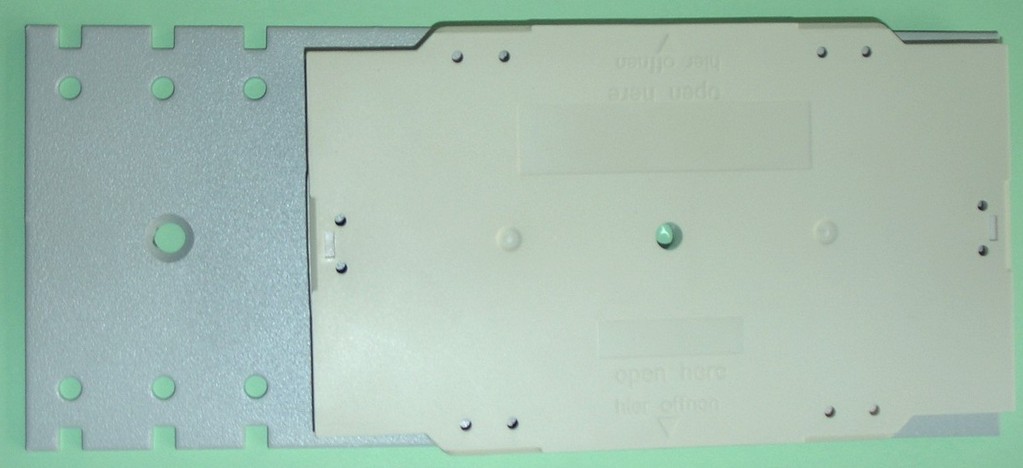

5.LAIKIKLIS OPTINEI OKL-2 KASETEI FOS12.ZN Kodas 550558

Tai OKL-2 laikiklis.Kodas 550558,kuris pagamintas iš cinkuotos 1,5mm skardos.Gabaritai 280x120x1,5 .Laikiklyje yra iškirstos kiaurymės įvadiniam ir išeinančiam optiniam kabeliui tvirtinti dirželiais bei pačio laikiklio ir optinės kasetės tvirtinimo kiaurymės.

Optinė kasetė FOS-12 Kodas 550560 susideda iš:

 -optinės kasetės FOS-05 Kodas 550561;

 -optinės kasetės dangtelio FOS-06 Kodas 550562;

 -papildomai dar yra įdėti 2 vnt.optinių sujungimų apsaugų (termofitų) laikikliai.ZN Kodas 550449.

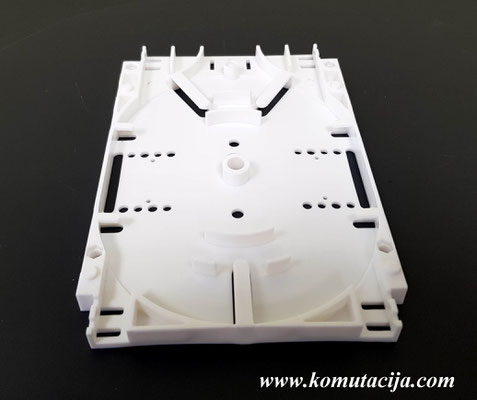

6.1.Optinė kasetė FOS-05.ZN kodas 550561

Optinė kasetė FOS 05 tuščia.

Gabaritai: 10x115x170,5 mm;

Pagaminta iš balto plastiko.

Kasetėje dar nėra suvirinimo vietų apsaugų laikiklių.

Rekomenduotina susikomplektuoti su:

Optinių suvirinimo vietų apsaugų (termofitų) laikikliais ZN Kodas 550449

Optinės kasetės dangtis.ZN kodas 550562

Arba geriausiai pirkti iš karto:

Optinė kasetė 12-24 skaidulų virinimui FOS12

6.2.Optinės kasetės dangtelis FOS-06.ZN kodas 550562

6.3.Optinės kasetės FOS-05 struktūra ir išmatavimai.

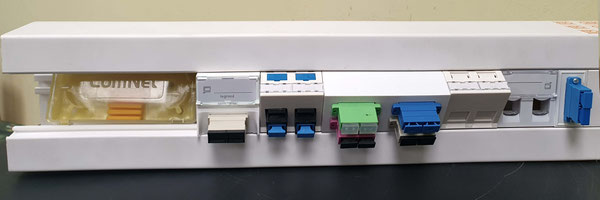

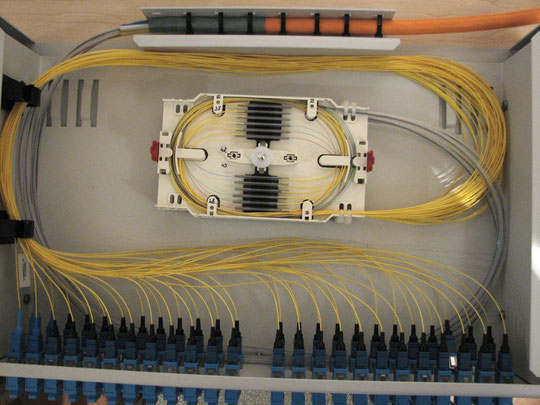

7.Instaliuota 12 skaidulų optinė kasetė (4vnt.) 19"/2U 48 SC ODF-e.

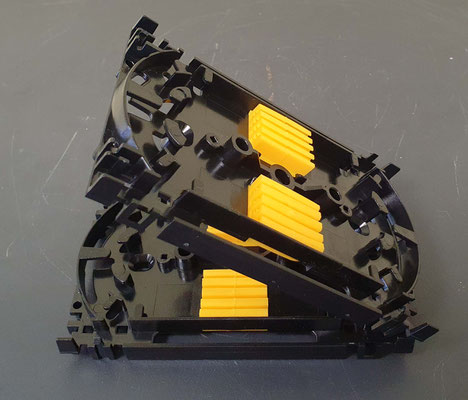

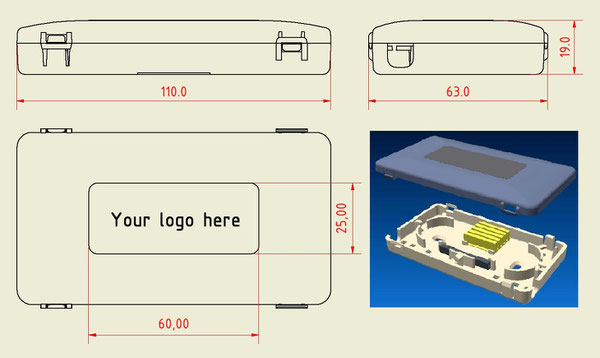

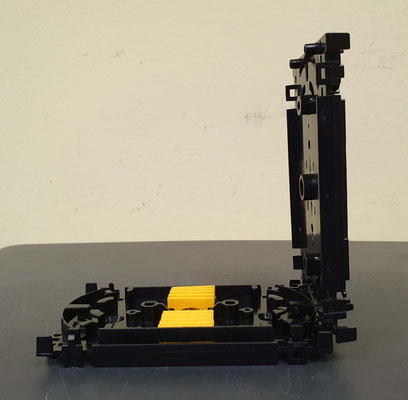

8.Optinių kasečių įvairovė.
