Priedai optinio paskirstymo dėžutėms.(OKD,ODF).

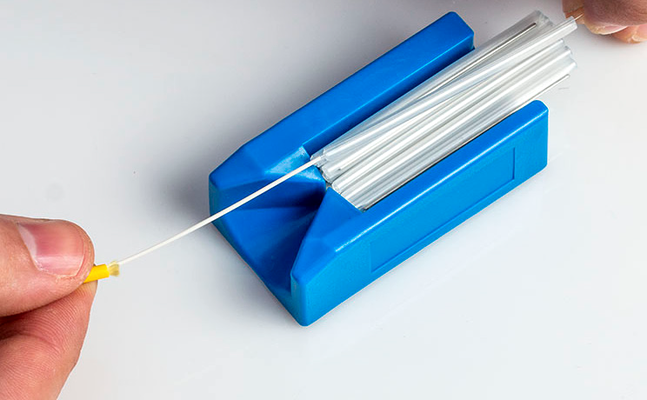

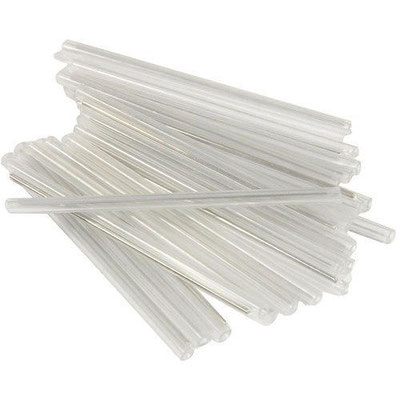

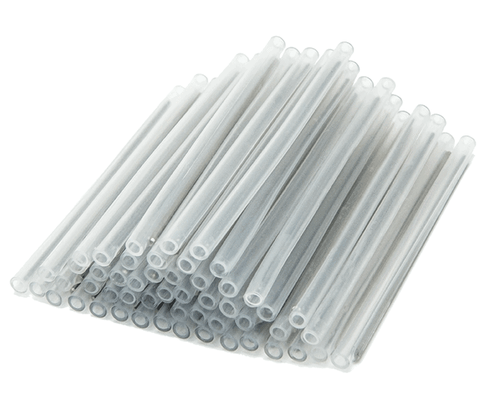

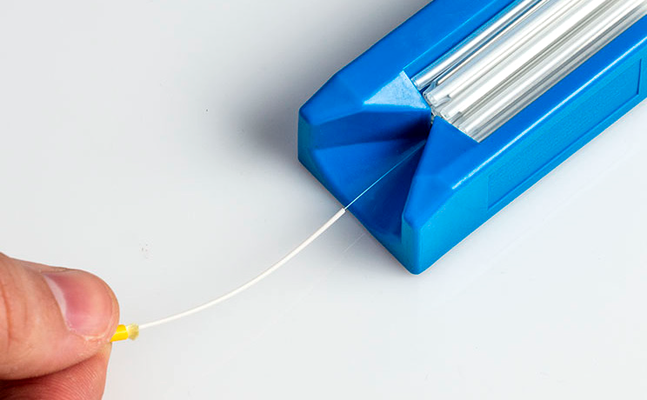

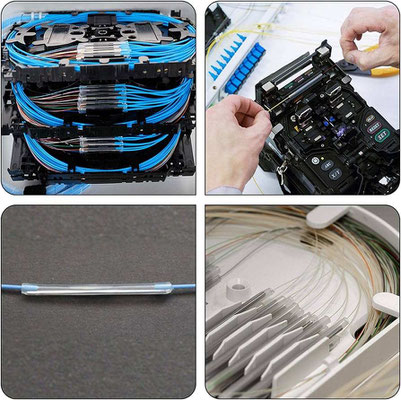

1.Optinių skaidulų suvirinimo vietų apsaugos termofitai (SMOUV).

   Single Heat-Shrinkable Sleeve

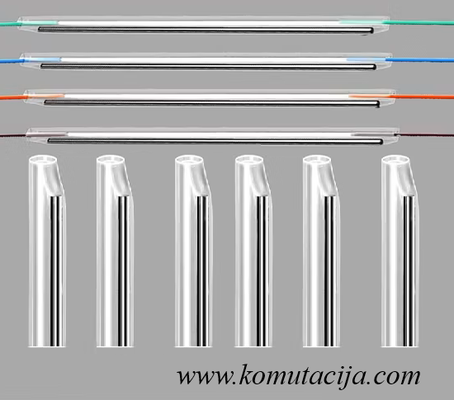

 Optinių skaidulų suvirinimo vietų termofitas susideda iš:

 -nerūdijančio plieno strypo,skirto optinių skaidulų suvirinimo vietos mechaniniam tvirtumui;

 -žematemperatūrinių besilydančių klijų,suvirinimo vietos hermetizacijai ir mechaniniam tvirtumui;

 -skaidrus temperatūriškai besitraukiantis vamzdelis.

Po temperatūrinio apdorojimo termofitinio vamzdelio diametras tampa 2,4mm,kas leidžia naudoti šviesolaidį su akriliniu apvalkalu (250mikr.), arba šviesolaidį su neiloniniu apvalkalu (900 mikronų).

Dažniausiai naudojami termofitai:

 -2,8mmx45mm  ZN kodas 588412;

 -2,8mmx60mm  ZN kodas  588413.

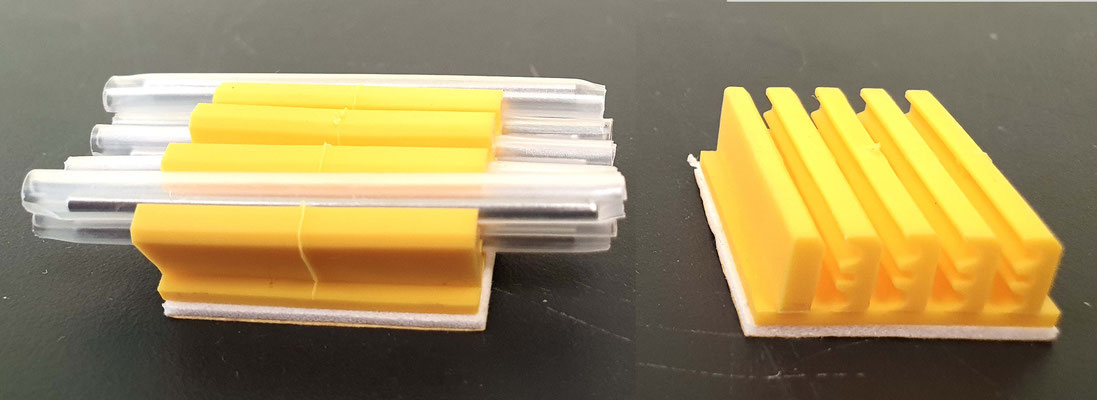

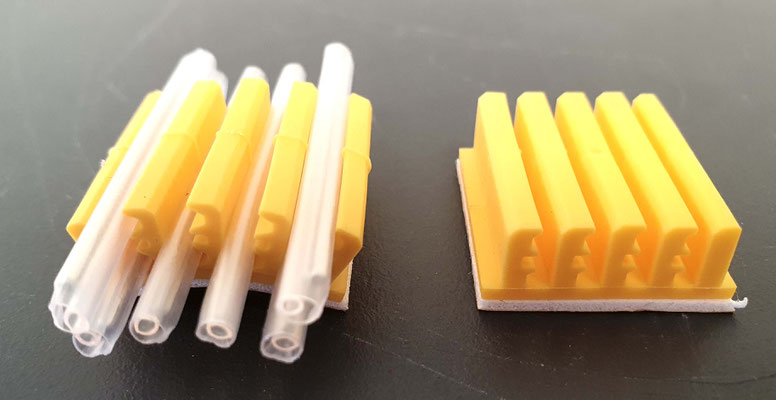

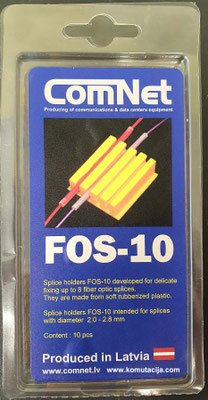

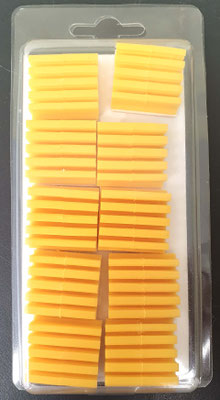

2.Optinių skaidulų suvirinimo vietų apsauginių termofitų laikiklis.ZN kodas 550449

(691914)

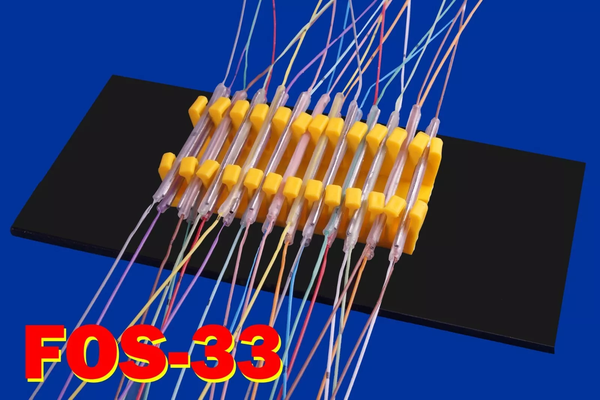

Optinių skaidulų suvirinimo vietų apsauginių termofitų laikiklis pagamintas iš minkštos geltonos spalvos gumos.Galinės kiaurymės yra elipsės formos,vidinės yra plona sienelė su vertikaliu plyšiu.

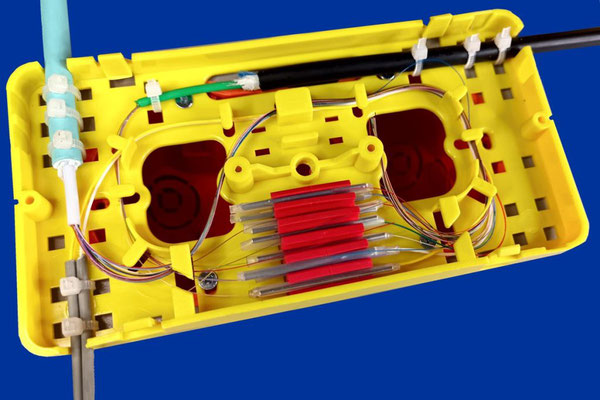

Tokia konstrukcija gerai laiko į plyšį dedamą optinių skaidulų suvirinimo vietoms skirtą ir termiškai apdorotą termofitą.Apatinė termofitų laikiklio dalis turi lipduką,kuris leidžia jį pritvirtinti greitai ir patogiai prie bet kokio lygaus paviršiaus.

Techninės charakteristikos:

 -Bendra talpa 12 termofitų;

 -Gabaritai 9x39x40mm

 -Temperatūra -45+60 C

3.Optinių skaidulų,pigteilų rezervo laikikliai.ZN kodas 485811

   (Kurly-Lock (bunny clips))

Optinių skaidulų,privirintų pigteilų laikikliai-surišėjai plačiai naudojami įvairiose  optinio kroso lauko ir vidaus dėžutėse,ODF-uose.Jie pagaminti iš neilon 6.6 medžiados.Turi gerai limpančią 25,4x13mm aikštelę ir yra baltos neutralios spalvos.

Gali būti sekančių aukščių:

 - 27,2mm ZN Kodas 485824

 - 31,2mm  ZN Kodas 485811

 - 40,1mm  ZN Kodas 485825

.Atitinka aplinkos apsaugos RoHS standartą.Platesnę informaciją ir kainas rasite žemiau pateiktame PDF formato dokumente.

Optinių skaidulų,pigteilų rezervo laikiklių aprašymas ir kainos.
Optiniu skaidulu laikikliai M.k. 2010080
Adobe Acrobat Document 68.6 KB

4.Aklės adapterių kiaurymėms SC duplex,SC,ST.

   (SC Simplex,SC duplex,ST blanking plugs)

Aklės naudojamos likusioms optinio komutacinio bloko (ODF) ar optinės krosavimo dėžutės (OKD) laisvoms adapterių kiaurymėms užkišti,kas apsaugo dėžutės vidų nuo dulkių patekimo.

Aklių kodai:

ST-ZN kodas 485808;

SC-ZN kodas 485809;

SC duplex-ZN kodas 485810.


5.Dangtelis SFP moduliui. ZN kodas 485830

Dangtelis SFP moduliui naudojamas optinio komutatoriaus su SFP portais laisvų portų uždengimui ir apsaugojimui nuo dulkėjimo.

6.Adapterių tvirtinimo varžtai.

   Self tapping screws for adaptors

6.1.Savisriegiai DIN7981C 2,2x6,5mm cinkuoti.

ZN Kodas 485822



6.2.Savisriegiai DIN7981C 2,9x6,5mm cinkuoti.

ZN Kodas 485835



6.3.Varžtas M2x8mm cinkuoti.ZN Kodas 485836

       DIN7985



6.4.Veržlė M2 cinkuota.ZN Kodas 485837

       DIN9348


Naudojami optinių adapterių tvirtinimui,kai adapterių tvirtinimo kiaurymės ODF-e yra didesnės už 2mm.



7.PG tipo sandarikliai.

    Cable Glands

Vienviečių sandariklių kodai:

PG 9-ZN kodas 485801;

PG 11-ZN kodas 485802;

PG 16-ZN kodas 485803;

PG 21-ZN kodas 485804.

8.VET tipo guminiai sandarikliai.IP67.

Sandariklio          IP                 Kabelio                Kiaurymės         PG                 ZN

   tipas               laipsnis        diametras (mm)     diametras     atitikmuo        kodas

 VET 5-7               67                      5-7                        16               PG 9             485807

 VET 7-10             67                      7-10                      19               PG 11           485813

 VET 10-14           67                     10-14                     23               PG 16           485820

 VET 14-20           67                     14-20                     29               PG21            485821

9.Įspėjamieji lipdukai.

   PVC Caution Laser Radiation

Lazeriai: ryški koherentinė šviesa. Tinklainės pažeidimai, aklumas. Galimi nutolusių objektų pažeidimai. Atsispindėjusio spindulio pavojus.

9.1.Lipdukas įspėjamasis "Lazerio ženklas" ZN kodas 485815

Gabaritai:20x20mm.

 Įspėjimas saugos ženklas "Pavojinga. Lazerio spinduliavimas" skirtas talpinti patalpų durys, įranga, prietaisai ir kitose vietose,, kur yra lazeris.



9.2.Lipdukas įspėjamasis "Atsargiai šviesolaidis" ZN kodas 485816

Gabaritai:25x50mm.



9.3.Lipdukas įspėjamasis "Laser radiation" ZN kodas 485817

Gabaritai:25x50mm.

Laser radiation-lazerinė spinduliuotė.

  Ypatingai ryškus, koherentiškas, tankio ir galingos energijos koncentruotas šviesos srautas, skleidžiamas lazerinio įrenginio.



10.Adapteriai (perėjimas) ODF-ams iš 19 colių į 21 colį.

Kartais 19 colių optinio paskirstymo bloką ODF-ą tenka sukti į 21 colio rėmą.Tokiu atveju yra naudojama adapterių pora,kuriuos prisukus prie 19 colių įrenginio jį jau galime sukti į 21 colio standarto rėmą.

10.1.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 1U dvipusis.ZN kodas 580003

Komplektą sudaro:

  -Adapterių pora 1U (2vnt).;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.

10.2.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 1U ETSI dvipusis.ZN kodas 580018

Įrangą montuojant į ETSI gamintojo spintas atstumas tarp tvirtinimo taškų 1U plokštumoje yra 25mm.Šiam tikslui ir buvo pagamintas šis adapterių komplektas.

Komplektą sudaro:

  -Adapterių pora 1U ETSI (2vnt).;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.



10.3.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 2U dvipusis.ZN kodas 580008



Komplektą sudaro:

  -Adapterių pora 2U  2vnt.;

  -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-4vnt.;

  -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-4vnt.

Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.



10.4.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 3U vienpusis.ZN kodas 580016

Šio tipo adapterio užtenka vieno,prisukant jį iš vienos 3U ODF ar kito įrenginio pusės.

 Komplektą sudaro:

   -Adapteris 19"-21"/3U 1vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie ODF-o.-2vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė ODF-o įsukimui į 21" spintą-3vnt.

Stačiakampė kiaurymė adapterio viduryje yra skirtos 6mm veržlei įsegti,prie kurios vėliau yra tvirtinamas 19"/3U elektros paskirstymo skydo dangtis.

 Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.

10.5.Adapteris (perėjimas) ODF-ams iš 19 colių į 21 colį 3U vienpusis.ZN kodas 580015

Šio tipo adapteris sukamas prie abiejų 19"/3U ODF šonų (pusių).Tai leidžia įrenginį į 21" rėmą įsukti simetriškai.

Komplektą sudaro:

   -Adapteris 19"-21"/3U 2vnt;

   -M6x16 varžtai,veržlės ir poveržlės adapterių prisukimui prie 19"/3U EPS-o.-4vnt.;

   -M6x16 varžtas,įsegama veržlė,plastikinė poveržlė 19"/3U ODF-o įsukimui į 21" spintą-4vnt.

 Adapteriai pritaikyti ir standartinėm 19 coliu spintom su 32mm žingsniu ir ETSI serijos spintoms su 25mm žingsniu.

10.6.Adapteris (perėjimas) ODF-ams iš 19 colių į 19 colių.

Adapteriai skirti 19 colių įrenginio įgilinimui arba iškėlimui 50mm.

10.7.Adapteris  iš 19 colių į 21 colį su 30mm įgilinimu.

Adapteriai skirti pereiti iš 19 colių į 21 colį su 30mm įgilinimu.Aukštis 2U

10.8.Adapteris  iš 19 colių į 21 colį.

Adapteris iš 19 colių į 21 colį.Aukštis 2U.

1U ir 2U adapterių panaudojimo pavyzdys.

Adapterių foto galerija.
