VIDAUS SIENINĖS SUJUNGIMO IR PASKIRSTYMO DĖŽUTĖS.

(Indoor Fiber Optic Termination Boxes.)

   Sieninės optinio šviesolaidžio sujungimo ar paskirstymo dėžutės-tai metalinės ant sienos kabinamos dėžutės.Atsižvelgiant į poreikius,kai reikia sujungti tam tikrą kiekį skaidulų dėžutės gali atlikti šviesolaidinio kabelio skaidulų sujungimo ar paskirstymo funkciją.

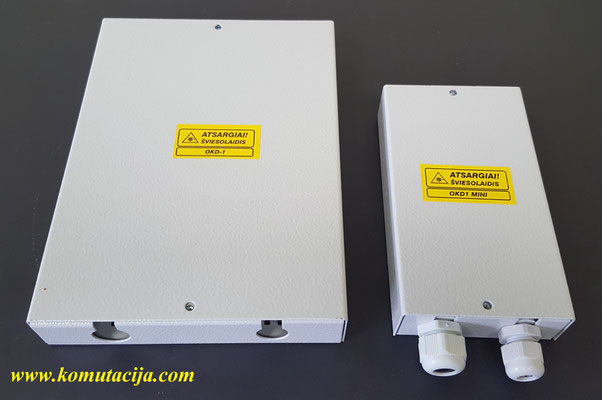

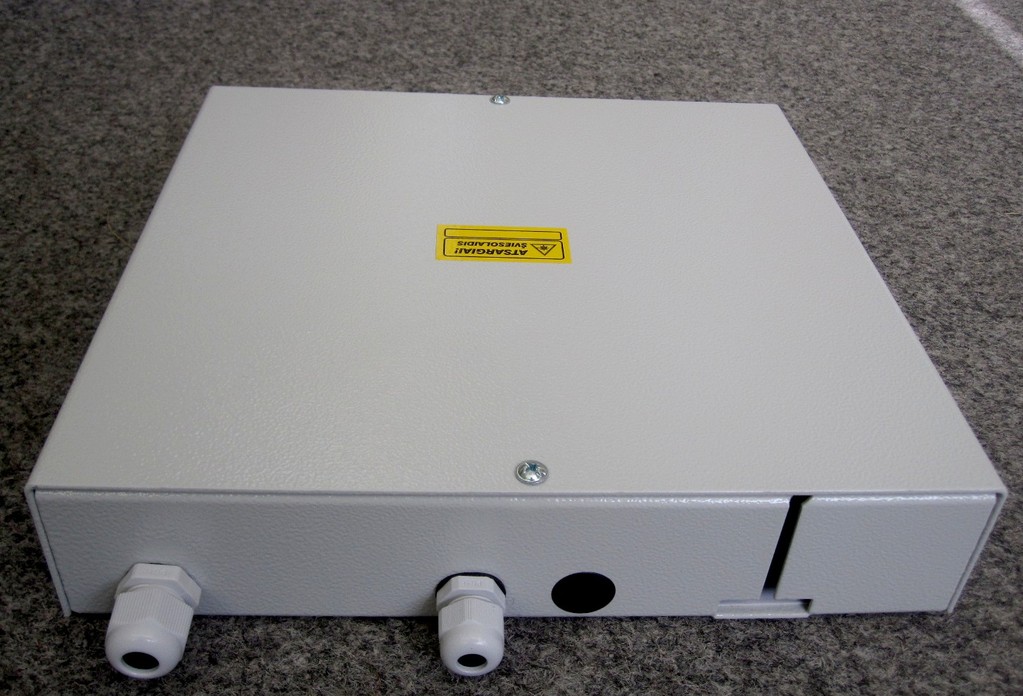

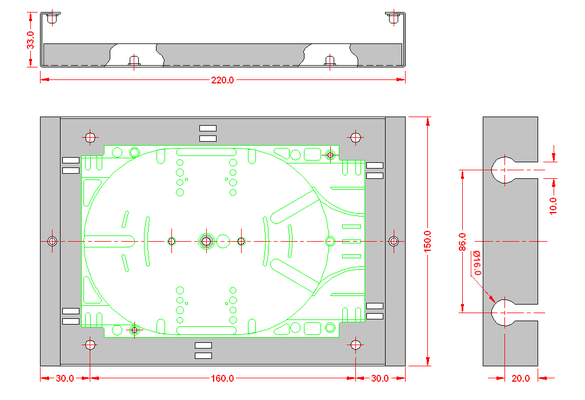

1.Optinio krosavimo dėžutė OKD-1. ZN kodas 550860

Optinio krosavimo dėžutė OKD-1 buvo išdirbta su AB "TEO LT" optinio ryšio specialistais ir skirta FTTH tinklo šviesolaidinio kabelio skaidulų sujungimui ir tranzitiniam pravedimui.Tai priešpaskutinis optikos paskirstymas pasiekiant galutinį FTTH tinklo vartotoją.

Dėžutės gabaritai: 32x153x210mm (AxPxG).

Sieninė optinio kroso dėžutė susideda iš:

  -Perforuoto pagrindo;

  -Optinės kasetės  115x170mm;

  -Dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitai);

  -Dviejų PG9 sandariklių;

  -Viršutinio dangčio;

  -Dviejų dangčio tvirtinimo varžtų 10x4mm;

  -Dviejų optinės kasetės tvirtinimo varžtų 12x3mm.

Sieninė optinio kroso dėžutė OKD-1 pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

 Galinėje ir priekinėje dalyse simetriškai yra iškirsta po dvi 16mm kiaurymės PG-9 sandarikliams tvirtinti,kurie skirti optinio kabelio įvedimui ir išvedimui.Prie optinės kasetės galo yra iškirstos po  dvi lygiagrečias 8x3mm kiaurymes optinio kabelio pritvirtinimui dirželių pagalba prie OKD dėžutės pagrindo.Be to ant dėžutės pagrindo ,optinės kasetės šonuose, yra iškirsta po dvi lygiagrečias 8x3mm stačiakampes kiaurymes,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.

  Iš viršaus iki 16mm kiaurymės yra prapjauta 9mm pločio vertikali kiaurymė,optinio kabelio įvėrimui iš viršaus be PG9 sandariklio arba atlaisvinus ir atslinkus PG-9 sandariklį,kas palengvina dėžutės instaliavimą.

 Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yra dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem  10x4mm varžtais.

Sieninės optinio kroso dėžutės OKD1 techninis aprašymas.
OKD1 aprasymas.pdf
Adobe Acrobat Document 73.7 KB
Sieninės optinio kroso dėžutės OKD1 atitikties deklaracija.
OKD1 Atitikties deklaracija bendra 20160
Adobe Acrobat Document 121.1 KB

 Siūlome sprendimą su tranzitinių optinių kabelių įtvirtinimu optinio krosavimo  OKD-1 dėžutėje:

1.Panaudojame guminį  GH9 perėjimą 10x24mm ir įstatome į OKD-1 kabelių praėjimo kiaurymę;

2.Perpjauname perėjimą;

3.Per padarytą įpjovą įveriame optinį kabelį;

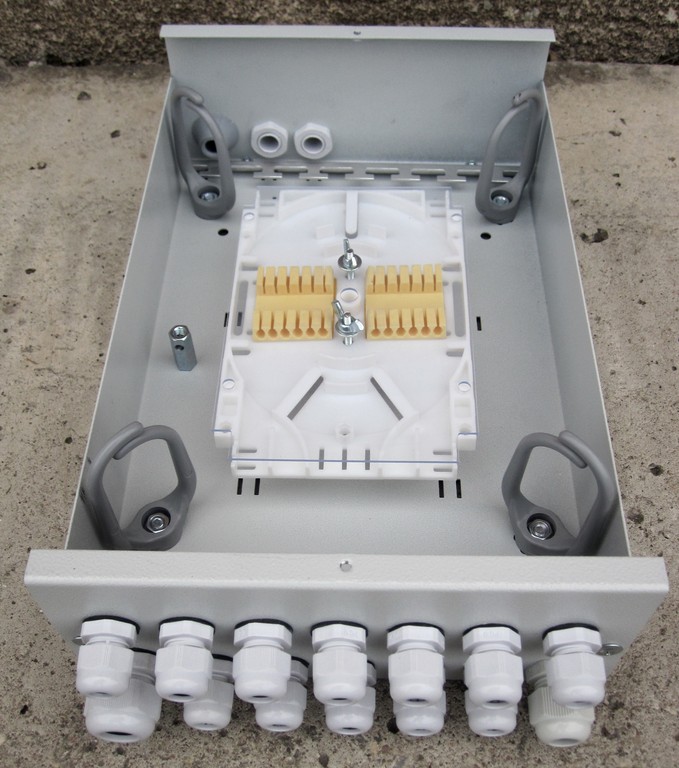

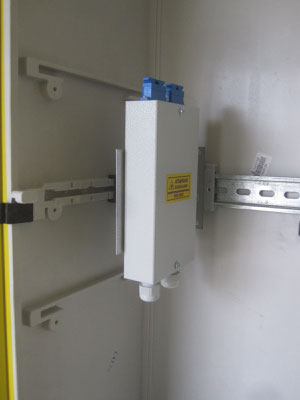

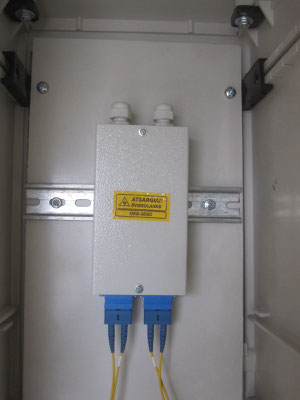

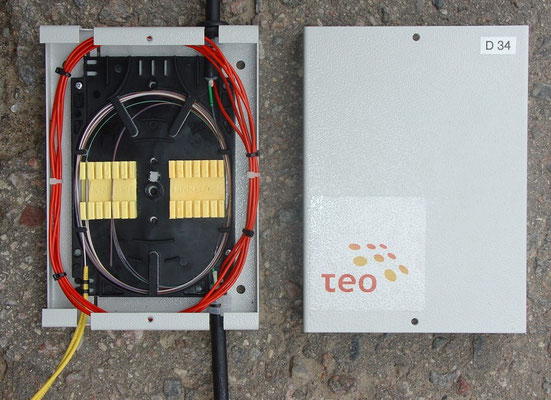

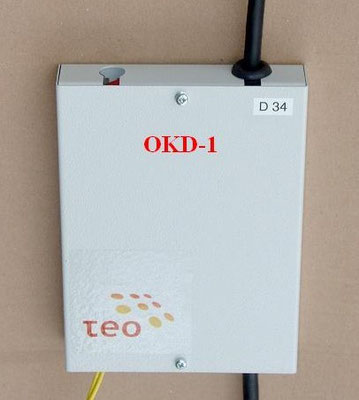

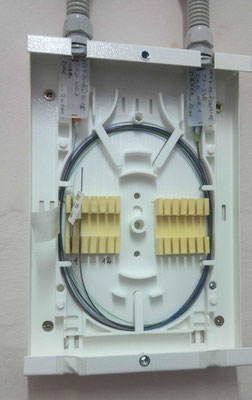

Instaliuota optinio krosavimo dėžutė OKD-1

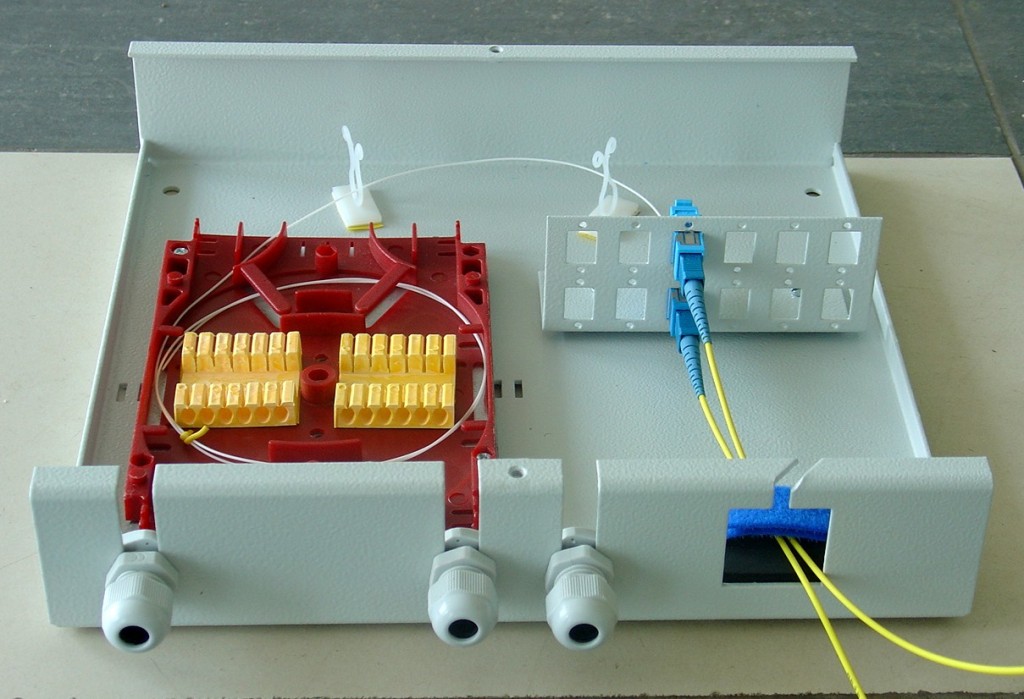

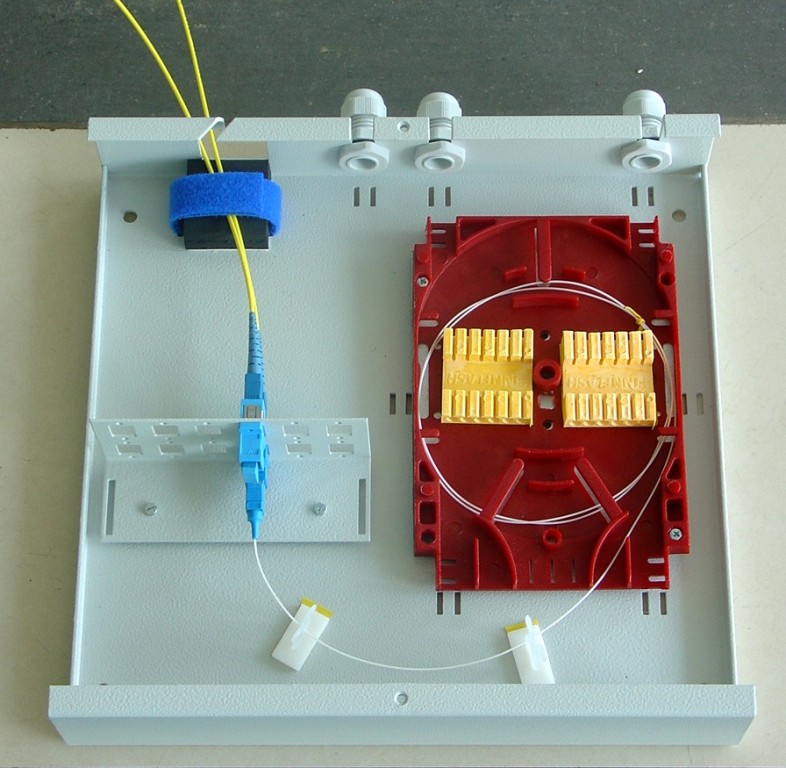

Kombinuota OKD1 su 4 SC Simplex.

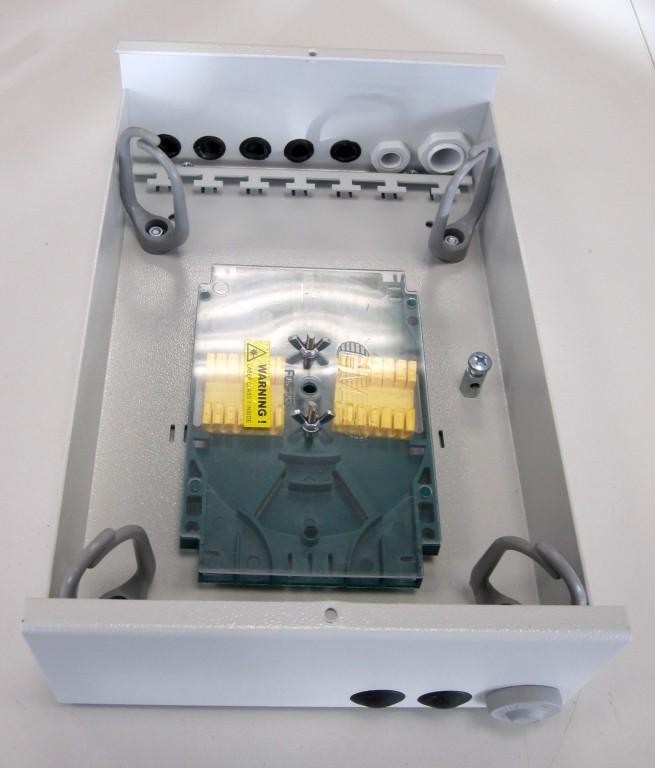

Optinio krosavimo dėžė su 2 optinėmis kasetėmis OKD-1-24.

2.Sieninės optinio kroso dėžutės 4-8 skaidulų optiniam kabeliui.

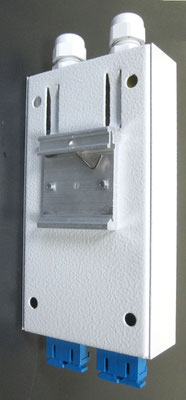

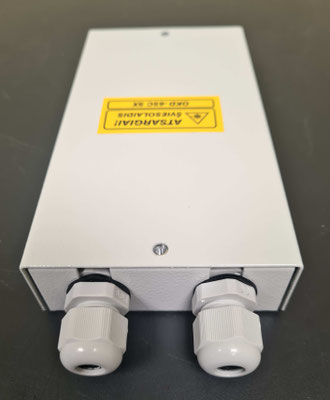

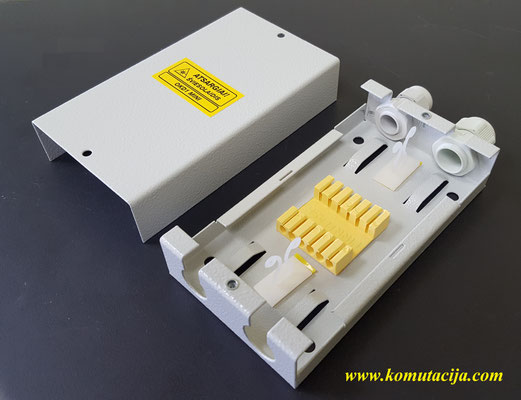

2.1.Sieninė optinio kroso dėžutė 4-8 skaidulų optiniam kabeliui OKD-4SC.Kodas 550886

  Sieninė optinio kroso dėžutė  OKD-4SC (4SC viengubų jungčių arba 4DLC Duplex LC jungčių) skirta  4-12 skaidulų optinio kabelio komutacijai.Maksimaliai galime užvesti 12 skaidulų optinį kabelį.Aštuonias skaidulas galima išvesti į priekinę panelę (LC Duplex adapterių atveju),o keturias skaidulas galima suvirinti ir atšakoti toliau,optinį kabelį išvedant per kitą PG9 sandariklį.

Dėžučių gabaritai: 30x84x150mm (AxPxG).

Sieninė optinė dėžutė susideda iš:

-Perforuoto pagrindo;

-vieno termofitų laikiklio po 12-kai termofitų;

-vieno klijuojamo optinių skaidulų laikiklio KLB-27;

-dviejų PG9 sandariklių;

-viršutinio dangčio;

-dviejų dangčio tvirtinimo varžtų 10x4mm.

-lipduko “Atsargiai šviesolaidis”.

Sieninė optinė dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva. Dėžutės pagrindo šonai yra užlenkti 10mm į vidinę pusę,kas apsaugo susukamų optinių skaidulų išokimą iš  dėžutės.

Priekinėje dėžutės dalyje yra 4 kiaurymės SC vienguboms  arba LC dviguboms jungtims.Galinėje dalyje simetriškai yra iškirstos dvi 16mm kiaurymės PG-9 sandarikliams tvirtinti,kurie skirti optinio kabelio įvedimui ir išvedimui.Dėžutės dugne prieš sandariklius yra padaryti metalo įmušimai optinio kabelio tvirtinimui dirželių pagalba.

  Iš viršaus iki 16mm kiaurymės yra prapjauta 9mm vertikali kiaurymė,skirta optinio kabelio įvėrimui iš viršaus be PG9 sandariklio arba atlaisvinus ir atitraukus PG-9 sandariklį,kas palengvina dėžutės instaliavimą.

Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes ,skirtas tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yra dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem varžtais 8x3mm



Pastaba:Adapteriai SC SX/SC SX arba LC DX/LC DX į pirminę komplektaciją neįeina.

Sieninės optinio kroso dėžutės OKD-4SC techninis aprašymas
OKD 4SC techninis aprasymas.pdf
Adobe Acrobat Document 667.4 KB
OKD-4SC atitikties deklaracija
OKD-4SC Atitikties deklaracija bendra.pd
Adobe Acrobat Document 136.2 KB

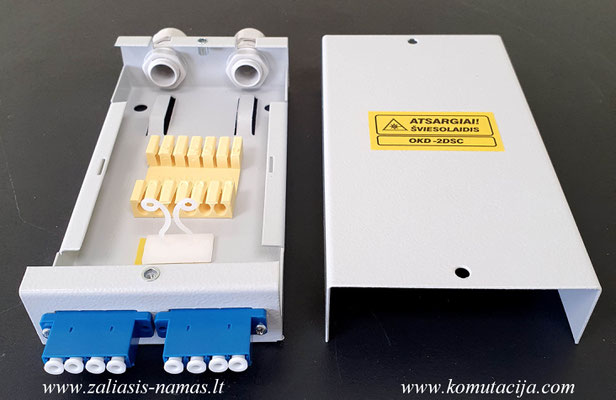

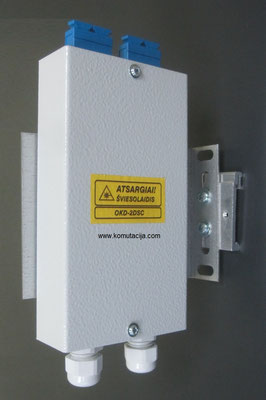

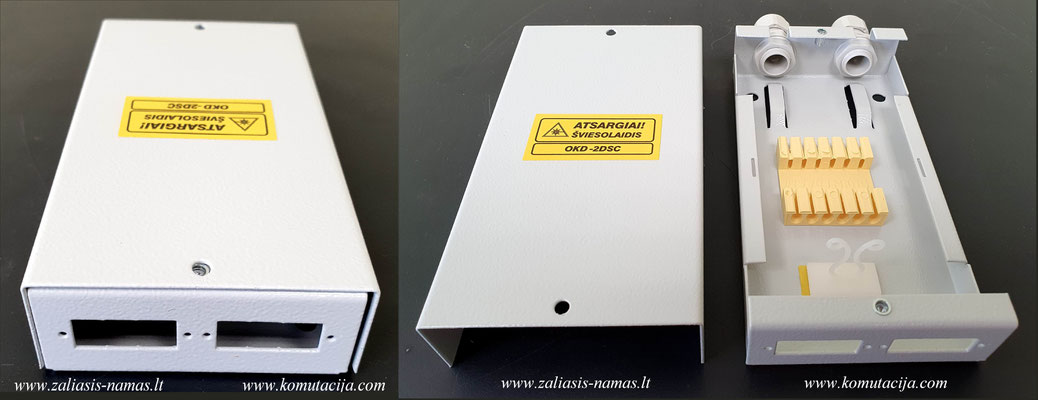

2.2.Sieninė optinio kroso dėžutė 4-8 skaidulų optiniam kabeliui OKD-2DSC.Kodas 550886

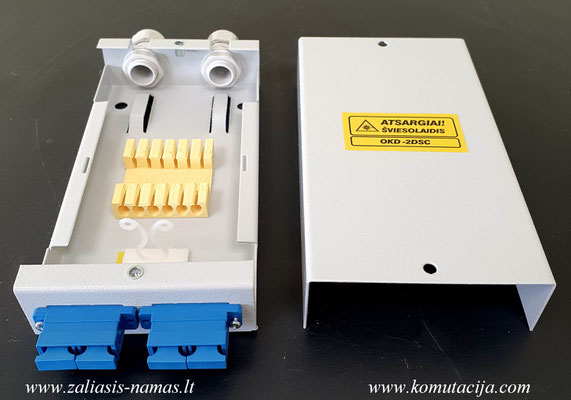

  Sieninė optinio kroso dėžutė  OKD-2DSC (2 Duplex SC dvigubų jungčių arba 2 Qadro LC  jungčių) skirta  4-12 skaidulų optinio kabelio komutacijai.Maksimaliai galime užvesti 12 skaidulų optinį kabelį.Aštuonias skaidulas galima išvesti į priekinę panelę (LC Qvadro adapterių atveju),o keturias skaidulas galima suvirinti ir atšakoti toliau,optinį kabelį išvedant per kitą PG9 sandariklį.

Dėžučių gabaritai: 30x84x150mm (AxPxG).

Sieninė optinė dėžutė susideda iš:

-Perforuoto pagrindo;

-vieno termofitų laikiklio po 12-kai termofitų;

-vieno klijuojamo optinių skaidulų laikiklio KLB-27;

-dviejų PG9 sandariklių;

-viršutinio dangčio;

-dviejų dangčio tvirtinimo varžtų 10x4mm.

-lipduko “Atsargiai šviesolaidis”.

Sieninė optinė dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL7035.

Rekomenduotina naudoti,kai optiniai keitikliai dirba dviem šviesolaidžio skaidulomis.

Sieninės optinio kroso dėžutės OKD-2DSC techninis aprašymas
OKD 2DSC techninis aprašymas.pdf
Adobe Acrobat Document 105.3 KB
OKD-2DSC atitikties deklaracija
OKD-2DSC Atitikties deklaracija bendra.p
Adobe Acrobat Document 140.5 KB

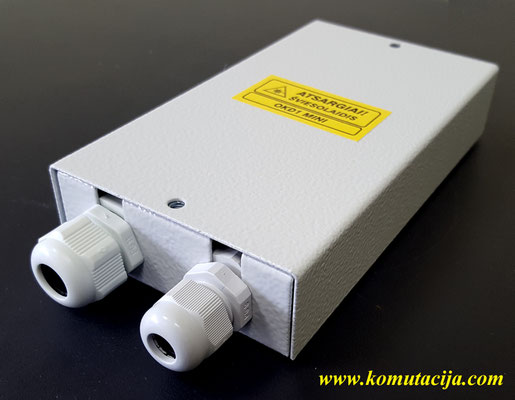

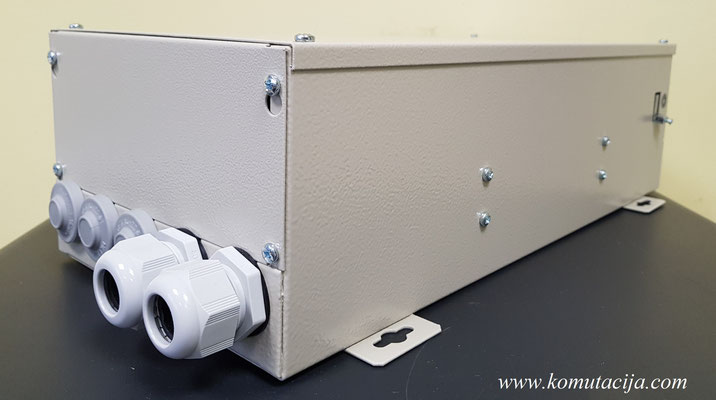

2.3.Sieninė optinio krosavimo dėžutė OKD-4SC-007.ZN kodas 550892

Sieninės optinio krosavimo dėžutės OKD-4SC-007 korpusas pagamints iš metalo.Priekinė ir galiė dalis-iš plastiko.Joje numatyta galimybė įstatyti keturis optinius SC,FC,ST viengubus  arba LC duplex adapterius.Norint įstatyti adapterį reikia išimti atitinkamą plastikinę aklę.Dėžutėje įmontuotas 6 termofitų laikiklis.

   Dėžutės gabaritai:

      -aukštis 30mm;

      -plotis 107mm;

      -gylis- 152mm.

Viename dėžutės gale yra galimybė išvesti 6 šviesolaidinius kabelius 2mm storio.Su grąžtu padidinus šias kiaurymes galima būtų išvesti ir MDIC kabelius.

Dėžutę galime naudoti kaip OKD1 pakaitalą,kai nėra pakankamai vietos skyde ar spintoje.

2.4.Sieninė optinio kroso dėžutė 8 skaidulų optiniam kabeliui OKD-8SC.Kodas 550870

Sieninė optinio kroso dėžutė OKD-8SC skirtos 8 skaidulų šviesolaidinio kabelio komutacijai.Dėžučių gabaritai 32x153x210mm (AxPxG).

OKD-8SC dėžutė susideda iš:

  -Perforuoto pagrindo;

  -Optinės kasetės  115x170mm;

  -Dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitai);

  -Dviejų  sandariklių PG9 ir PG11;

  -Viršutinio dangčio su lipduku;

  -Dviejų dangčio tvirtinimo varžtų 10x4mm.

  -Dviejų optinės kasetės tvirtinimo varžtų 12x3mm.

Sieninė optinio kroso dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

  Priekinėje dėžutės dalyje yra 8 kiaurymės,8 SC Simplex adapterių tvirtinimui.

Galinėje dalyje simetriškai yra iškirstos dvi 16mm ir 19mm kiaurymės PG-9 ir PG11 sandarikliams tvirtinti,kurie skirti skirtingų diametrų šviesolaidinio kabelio įvedimui ir išvedimui.Prie optinės kasetės galo yra iškirstos po  dvi lygiagrečias 8x3mm kiaurymes optinio kabelio pritvirtinimui dirželių pagalba prie OKD dėžutės pagrindo.Be to ant dėžutės pagrindo ,optinės kasetės šonuose, yra iškirsta po dvi lygiagrečias 8x3mm stačiakampes kiaurymes,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.

  Iš viršaus iki 16mm  ir 19mm kiaurymių yra prapjauta 9mm pločio vertikali kiaurymė,optinio kabelio įvėrimui iš viršaus be PG9 sandariklio arba atlaisvinus ir atslinkus PG-9 sandariklį,kas palengvina dėžutės instaliavimą.

 Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yra dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem  10x4mm varžtais.

Sieninės optinio kroso dėžutės OKD-8SC techninis aprašymas.
OKD 8SC aprasymas.pdf
Adobe Acrobat Document 121.0 KB
Sieninės optinio kroso dėžutės OKD-8SC atitikties deklaracija.
OKD-8SC Atitikties deklaracija su TS.pdf
Adobe Acrobat Document 99.7 KB

2.5.Sieninė optinio kroso dėžutė 8 skaidulų optiniam kabeliui OKD-4DSC.Kodas 550871

Sieninė optinio kroso dėžutė OKD-4DSC skirta 8 skaidulų šviesolaidinio kabelio komutacijai ir turi galimybę tvirtinti 4 vnt.SC Duplex adapterius. Dėžučių gabaritai 32x153x210mm (AxPxG).

OKD-4SDSC dėžutė susideda iš:

  -Perforuoto pagrindo;

  -Optinės kasetės  115x170mm;

  -Dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitai);

  -Dviejų  sandariklių PG9 ir PG11;

  -Viršutinio dangčio su lipduku;

  -Dviejų dangčio tvirtinimo varžtų 10x4mm.

  -Dviejų optinės kasetės tvirtinimo varžtų 12x3mm.

Sieninė optinio kroso dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

  Priekinėje dėžutės dalyje yra 4 kiaurymės,4SC Duplex adapterių tvirtinimui.

Galinėje dalyje simetriškai yra iškirstos dvi 16mm ir 19mm kiaurymės PG-9 ir PG11 sandarikliams tvirtinti,kurie skirti skirtingų diametrų šviesolaidinio kabelio įvedimui ir išvedimui.Prie optinės kasetės galo yra iškirstos po  dvi lygiagrečias 8x3mm kiaurymes optinio kabelio pritvirtinimui dirželių pagalba prie OKD dėžutės pagrindo.Be to ant dėžutės pagrindo ,optinės kasetės šonuose, yra iškirsta po dvi lygiagrečias 8x3mm stačiakampes kiaurymes,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.

  Iš viršaus iki 16mm  ir 19mm kiaurymių yra prapjauta 9mm pločio vertikali kiaurymė,optinio kabelio įvėrimui iš viršaus be PG9 sandariklio arba atlaisvinus ir atslinkus PG-9 sandariklį,kas palengvina dėžutės instaliavimą.

 Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yra dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem  10x4mm varžtais.

Sieninės optinio kroso dėžutės OKD-4DSC techninis aprašymas.
OKD 4DSC techninis aprašymas.pdf
Adobe Acrobat Document 47.1 KB
OSieninės optinio kroso dėžutės KD-4DSC atitikties deklaracija.
OKD-4DSC Atitikties deklaracija su TS.pd
Adobe Acrobat Document 68.1 KB

2.6.Sieninė optinio kroso dėžutė 8 skaidulų optiniam kabeliui OKD-8ST.Kodas 550872

Sieninė optinio kroso dėžutė OKD-8ST skirta 8 skaidulų šviesolaidinio kabelio komutacijai ir turi galimybę tvirtinti 8 vnt.ST adapterius. Dėžučių gabaritai 32x153x210mm (AxPxG).

OKD-8ST dėžutė susideda iš:

  -Perforuoto pagrindo;

  -Optinės kasetės  115x170mm;

  -Dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitai);

  -Dviejų  sandariklių PG9 ir PG11;

  -Viršutinio dangčio su lipduku;

  -Dviejų dangčio tvirtinimo varžtų 10x4mm.

  -Dviejų optinės kasetės tvirtinimo varžtų 12x3mm.

Sieninė optinio kroso dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

  Priekinėje dėžutės dalyje yra 8 kiaurymės,skirtos 8ST adapterių tvirtinimui.

Galinėje dalyje simetriškai yra iškirstos dvi 16mm ir 19mm kiaurymės PG-9 ir PG11 sandarikliams tvirtinti,kurie skirti skirtingų diametrų šviesolaidinio kabelio įvedimui ir išvedimui.Prie optinės kasetės galo yra iškirstos po  dvi lygiagrečias 8x3mm kiaurymes optinio kabelio pritvirtinimui dirželių pagalba prie OKD dėžutės pagrindo.Be to ant dėžutės pagrindo ,optinės kasetės šonuose, yra iškirsta po dvi lygiagrečias 8x3mm stačiakampes kiaurymes,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.

  Iš viršaus iki 16mm  ir 19mm kiaurymių yra prapjauta 9mm pločio vertikali kiaurymė,optinio kabelio įvėrimui iš viršaus be PG9 sandariklio arba atlaisvinus ir atslinkus PG-9 sandariklį,kas palengvina dėžutės instaliavimą.

 Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yra dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem  10x4mm varžtais.

Sieninės optinio kroso dėžutės OKD-8ST techninis aprašymas
OKD 8ST aprasymas.pdf
Adobe Acrobat Document 809.5 KB
Sieninės optinio kroso dėžutės OKD-8ST atitikties deklaracija.
OKD-8ST Atitikties deklaracija su TS.pdf
Adobe Acrobat Document 873.5 KB

3.Sieninės optinio kroso dėžutės 12 skaidulų optiniam kabeliui

 su atviromis optinėmis jungtimis.

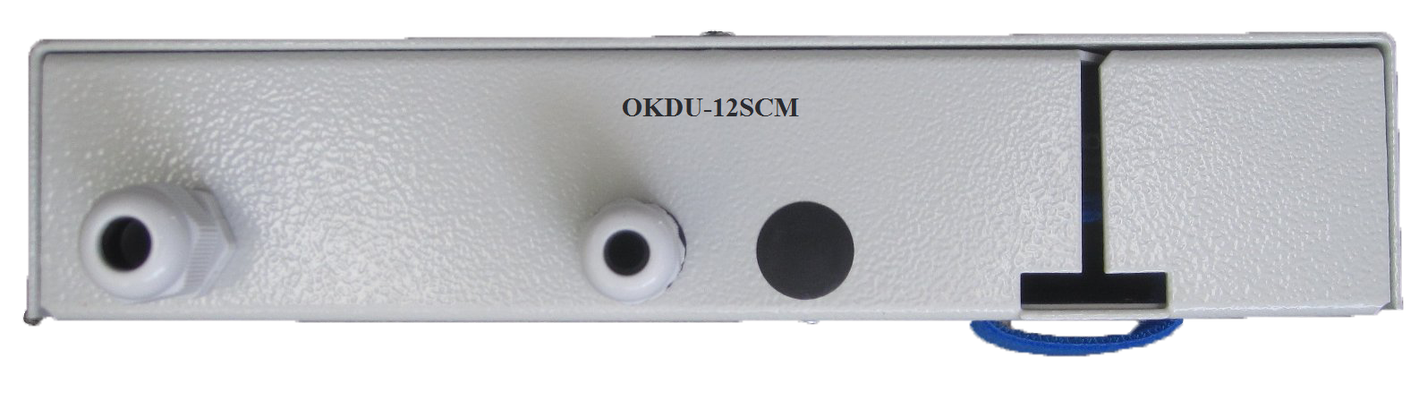

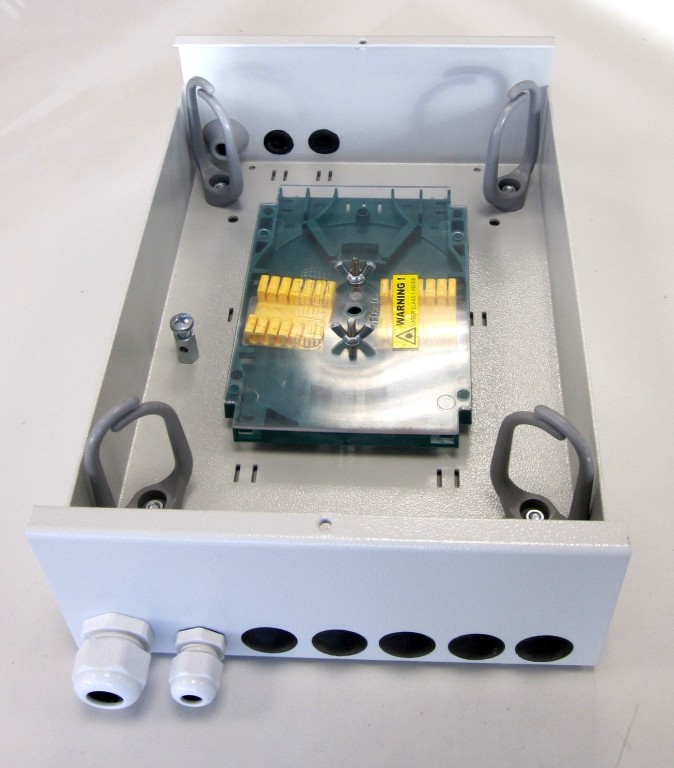

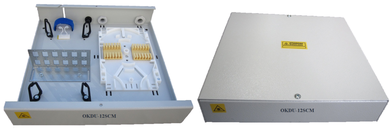

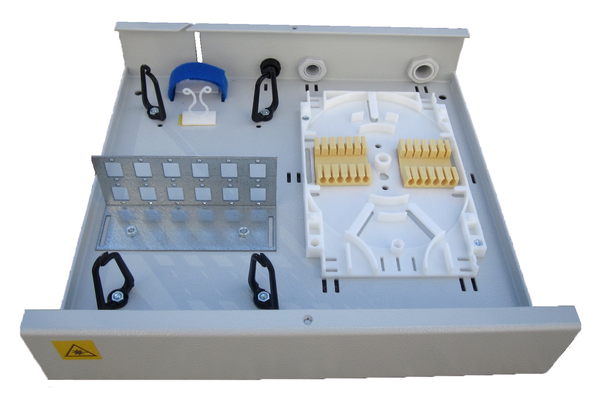

3.1.Sieninės optinio kroso dėžutė OKD-12SCM.ZN Kodas 550873



Sieninės optinės kroso dėžutės OKD-12 SCM gabaritai 32x225x210mm (AxPxG).

Sieninė optinė dėžutė susideda iš:

-perforuoto pagrindo;

-dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitų),klijuojamų ant dugno;

-dviejų  sandariklių (PG9 ir PG11) optinio kabelio įvedimui;

-viršutinio dangčio su lipduku “Atsargiai šviesolaidis”;

-dviejų dangčio tvirtinimo varžtų 10x4mm.

-keturių vnt. optinių skaidulų laikikliai KLB-27,2  optinių skaidulų ir pigteilų perteklinių ilgių prilaikymui.

Sieninė optinio kroso dėžutė skirta 12 sakidulų optinio kabelio komutacijai.

Sieninė optinė dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

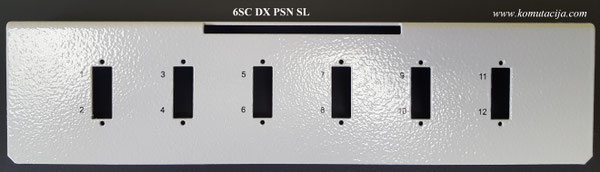

 Priekinėje dėžutės dalyje yra 6 kiaurymės dvigubiems SC Duplex optiniams adapteriams įstatyti.Galinėje dalyje simetriškai yra iškirstos dvi 16mm ir 19mm kiaurymės atitinkamai PG-9 ir PG-11 sandarikliams tvirtinti,kurie skirti optinio kabelio įvedimui ir išvedimui.

    Iš viršaus iki 16mm ir 19mm kiaurymių,skirtų sandarikliams, yra iškirsta 9mm kiaurymė,optinio kabelio įvėrimui arba išvėrimui iš viršaus,atlaisvinus ir atitraukus sandariklį.

 Įvestam pro sandariklius  papildomam optinio kabelio tvirtinimui dirželių pagalba,prie įvadinių sandariklių yra iškirstos ir “išspaustos”  aukštyn 7x25mm metalinės aikštelės.Be to ant dėžutės pagrindo  šonuose yra iškirsto po dvi lygiagrečias 8x3mm stačiakampes kiaurymės,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.Be to šonai keturiose vietose yra užlenkti po 8mm,kad prilaikytų susuktų pigteilų rezervą ir neleistų “iššokti” iš krosavimo dėžės.

  Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yta dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem varžtais 10x4mm.

Sieninės optinio kroso dėžutės OKD-12SCM techninis aprašymas.
OKD-12SCM aprasymas.pdf
Adobe Acrobat Document 94.6 KB
Sieninės optinio kroso dėžutės OKD-12SC SX atitikties deklaracija
OKD-12SC SX Atitikties deklaracija 20161
Adobe Acrobat Document 103.0 KB

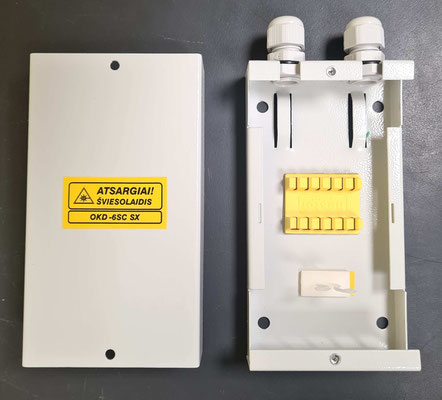

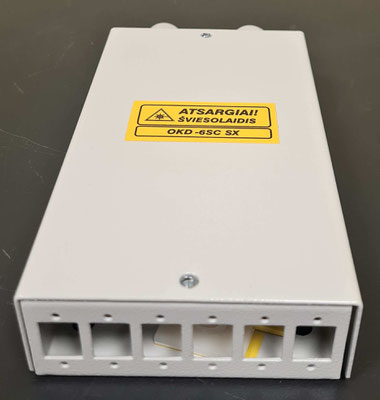

3.2.Sieninės optinio kroso dėžutė OKD-6DSC.ZN Kodas 550874

Sieninės optinės kroso dėžutės OKD-6Duplex SC gabaritai 32x225x210mm (AxPxG).

Sieninė optinė dėžutė susideda iš:

-perforuoto pagrindo;

-dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitų),klijuojamų ant dugno;

-dviejų  sandariklių (PG9 ir PG11) optinio kabelio įvedimui;

-viršutinio dangčio su lipduku “Atsargiai šviesolaidis”;

-dviejų dangčio tvirtinimo varžtų 10x4mm.

-keturių vnt. optinių skaidulų laikikliai KLB-27,2  optinių skaidulų ir pigteilų perteklinių ilgių prilaikymui.

Sieninė optinio kroso dėžutė skirta 12 sakidulų optinio kabelio komutacijai.

Sieninė optinė dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

 Priekinėje dėžutės dalyje yra 6 kiaurymės dvigubiems SC Duplex optiniams adapteriams įstatyti.Galinėje dalyje simetriškai yra iškirstos dvi 16mm ir 19mm kiaurymės atitinkamai PG-9 ir PG-11 sandarikliams tvirtinti,kurie skirti optinio kabelio įvedimui ir išvedimui.

    Iš viršaus iki 16mm ir 19mm kiaurymių,skirtų sandarikliams, yra iškirsta 9mm kiaurymė,optinio kabelio įvėrimui arba išvėrimui iš viršaus,atlaisvinus ir atitraukus sandariklį.

 Įvestam pro sandariklius  papildomam optinio kabelio tvirtinimui dirželių pagalba,prie įvadinių sandariklių yra iškirstos ir “išspaustos”  aukštyn 7x25mm metalinės aikštelės.Be to ant dėžutės pagrindo  šonuose yra iškirsto po dvi lygiagrečias 8x3mm stačiakampes kiaurymės,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.Be to šonai keturiose vietose yra užlenkti po 8mm,kad prilaikytų susuktų pigteilų rezervą ir neleistų “iššokti” iš krosavimo dėžės.

  Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje yta dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem varžtais 10x4mm.

Sieninės optinio kroso dėžutės OKD-6 Duplex SC techninis aprašymas.
OKD-6DSC aprasymas.pdf
Adobe Acrobat Document 45.6 KB
Sieninės optinio kroso dėžutės OKD-6 Duplex SC atitikties deklaracija
OKD-6DSC Atitikties deklaracija 20170130
Adobe Acrobat Document 158.6 KB

3.3.Sieninės optinio kroso dėžutė OKD-12ST.ZN Kodas 550875

 Sieninė optinio kroso dėžutė OKD-12ST skirta 12 skaidulų optinio kabelio komutacijai.Dėžučių gabaritai 32x225x210mm (AxPxG).

Sieninė optinio kroso dėžutė OKD-12ST susideda iš:

  -Perforuoto pagrindo;

  -Otinės kasetės  115x170mm ;

  -Dviejų termofitų laikiklių po 12 termofitų (viso 24 termofitų);

  -Dviejų PG9 sandariklių;

  -Viršutinio dangčio;

  -Dviejų dangčio tvirtinimo varžtų 10x4mm.

  -Dviejų optinės kasetės tvirtinimo varžtų 12x3mm.

Sieninė optinio kroso dėžutė pagabinta iš 1,2 mm plieno lakšto.Dažyta miltelinio dažymo technologija RAL 7035 spalva.

  Priekinėje dėžutės dalyje yra 12 kiaurymių viengubiems ST adapteriams įstatyti.

Galinėje dalyje simetriškai yra iškirstos dvi 16mm kiaurymės PG-9 sandarikliams tvirtinti,kurie skirti optinio kabelio įvedimui ir išvedimui.Prie optinės kasetės galo yra iškirstos po  dvi lygiagrečias 8x3mm kiaurymes optinio kabelio pritvirtinimui dirželių pagalba prie OKD dėžutės pagrindo.Be to ant dėžutės pagrindo optinės kasetės šonuose yra iškirst po dvi lygiagrečias 8x3mm stačiakampes kiauryms,rezervinio optinio kabelio ilgio  tvirtinimui prie pagrindo.

  Iš viršaus iki 16mm kiaurymės yra prapjauta 9mm pločio vertikali kiaurymė,optinio kabelio įvėrimui iš viršaus be PG9 sandariklio.

Pagrindas išlankstytas,kad būtų patogu tvirtinti prie sienos ir turi keturias simetrines 6mm kiaurymes  tvirtinimui prie sienos.Viršutinėje pagrindo dalyje ya dvi  pukliuotės 4mm,dėžutės dangčiui tvirtinti   dviem 10x4mm varžtais.

Sieninės optinio kroso dėžutės OKD-12 ST techninis aprašymas.
OKD-12ST aprasymas.pdf
Adobe Acrobat Document 51.7 KB

4.Sieniniai ODF-ai 12-24 skaiduloms.

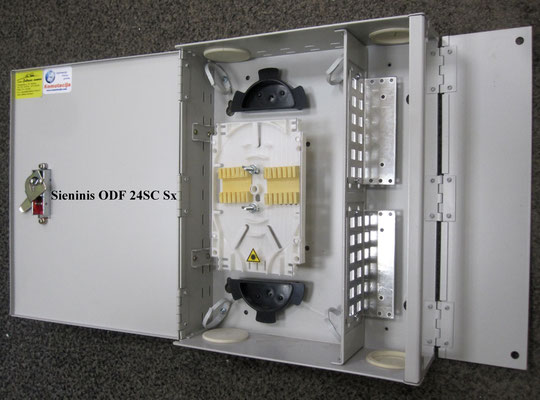

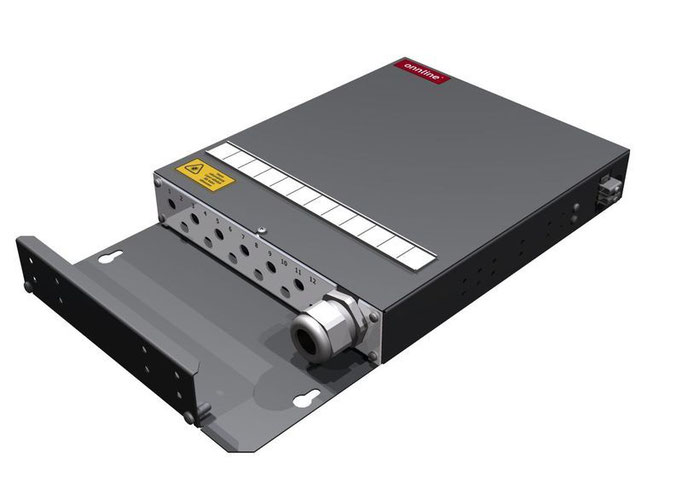

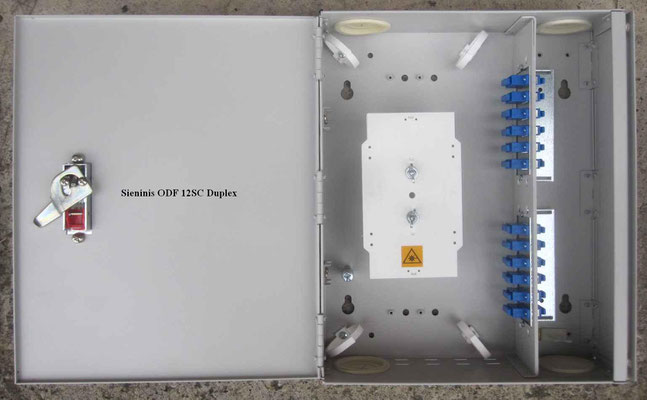

4.1.Sieninis ODF-ZN12SC.(ZN kodas 550895)

   Sieninė optinio paskirstymo dėžutė "Sieninis ODF-ZN12SC" buvo išdirbta kaip paprasta ir patogi dėžutė ,kai reikia sumontuoti ir paskirstyti nedidelės talpos šviesolaidinius kabelius iki 12 skaidulų.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagaminta iš 1,5mm iš plieno lakšto;

   -Dažyta milteline dažymo technologija,spalva RAL7035;

   -Gabaritai (aukštis,plotis,gylis):340x220x45mm;

   -reguliuojamo aukščio optinė kasetė 150x120x12mm su dangčiu,turinti įvadą ir iš priekio ir iš šono.Kasėtė patalpinta ant dviejų 4x40mm varžtų.Kasetėje telpa du optinių skaidulų suvirinimo vietų apsaugų (termofitų) guminiai lipnūs laikikliai,į kuriuos galima sutalpinti po  12 termofitų t.y.galimi 24 suvirinimai,iš kurių 12 galima suvirinti ir atšakoti per SC jungtis,o kitas 12 skaidulų,reikalui esant,galima atšakoti tranzitui;

    -Priekinė panelė su 12 SC kiaurymių vienguboms SC optinėms jungtims,kuri yra nuimama ir palengvina SC jungčių montavima ir demontavimą;

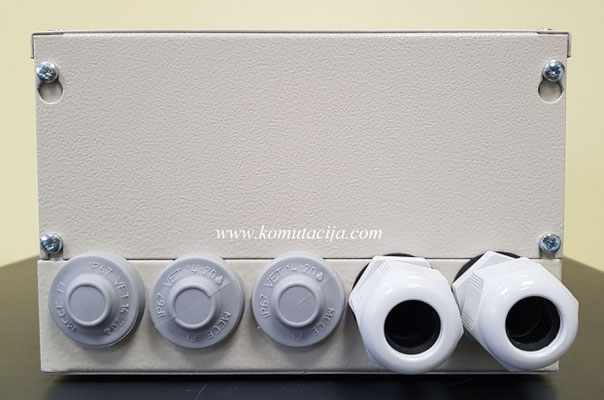

    -Kabelių įvedimo/išvedimo jungtys-3 kiaurymės PG16 arba VET10-14 tipo sandarikliams,iš kurių du yra galinėje dėžutės dalyje o vienas-priekinėje.Tai daro dėžutę universalią nepriklausomai ar įvadinis kabelis ateina iš viršaus ar iš apačios.Prie kiekvieno įvado (sandariklio) vidinėje dėžutės dalyje yra “T” formos laikiklis,įvadinio/išvadino optinio kabelio papildomam tvirtinimui dirželiu;

   -Turi ekranuotų įvadinių kabelių centrinės šerdies tvirinimą,kurio poziciją galima keisti,priklausomai nuo to pro kur įvedamas optinis kabelis;

   -Priekyje turi lenktą jungiamųjų šviesolaidžių dalinę apsaugą ir tvirtinimą,kuri gali būti nuimama arba reguliuojamas jos atstumas 30 mm ribose iki SC priekinės panelės.Be to priekinėje jos dalyje yra iškirsta lygiagrečiai dvi grupės pod vi kiaurymes 30x5mm,kad galėtume VELCRO plokščios lipnios juostos pagalba surišti išeinantį jungiamųjų šviesolaidžių pluoštą;

  -Dangtis galinėje pusėje tvirtinasi dviem kabliukais,o priekinėje-vienu plačia galva M4x12mm varžtu,kas yra patogu nuimant ir uždedant dangtį;

   -Ant dangčio yra priklijuota 26x220mm skaidri užrašų juosta,skirta optinių sujungimų žymėjimui.Popierius su atitinkamais užrašais labai lengvai keičiasi.

Sieninio ODF-ZN12SC juosta užrašams atsispausdinimui.
Juosta uzrasams ZN12SC.pdf
Adobe Acrobat Document 4.0 KB
Techninį aprašymą sieninio ODF-ZN12SC galite atsisiūsti iš čia:
Sieninis ODF-ZN12SC 20110527.pdf
Adobe Acrobat Document 86.6 KB

4.2.Sieninio ODF ZN-12 SC Duplex priekinė panelė.ZN Kodas 550702

Sieninio ODF ZN-12 SC Duolex priekinės panelės panaudojimas leidžia sieninio ODF-ZN12SC suvirinimų skaičių padidinti nuo 12 iki 24skaidulų.

Panelė tinka Sieniniam ODF-ZN12SC ir TT-12SC optinio krosavimo dėžuti.

4.3.Sieninis ODF-ZN12 SC Duplex.(ZN kodas 550703)

 Sieninė optinio paskirstymo dėžutė "Sieninis ODF-ZN12 SC Duplex" buvo išdirbta kaip paprasta ir patogi dėžutė ,kai reikia sumontuoti ir paskirstyti nedidelės talpos šviesolaidinius kabelius iki 24 skaidulų.Kaip pagrindas yra imama Sieninis ODF-ZN12SC ir pakeičiama priekinė panelė į 12 SC duplex.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagaminta iš 1,5mm iš plieno lakšto;

   -Dažyta milteline dažymo technologija,spalva RAL7035;

   -Gabaritai (aukštis,plotis,gylis):340x220x45mm;

   -reguliuojamo aukščio optinė kasetė 150x120x12mm su dangčiu,turinti įvadą ir iš priekio ir iš šono.Kasėtė patalpinta ant dviejų 4x40mm varžtų.Kasetėje telpa du optinių skaidulų suvirinimo vietų apsaugų (termofitų) guminiai lipnūs laikikliai,į kuriuos galima sutalpinti po  12 termofitų t.y.galimi 24 suvirinimai,iš kurių 24 dksidulas galima suvirinti ir atšakoti per SC jungtis,arba dalį skaidulų,reikalui esant,galima atšakoti tranzitui;

    -Priekinė panelė su 12 SC Duplex kiaurymių dvigubomis SC optinėms jungtims,kuri yra nuimama ir palengvina SC jungčių montavima ir demontavimą;

    -Kabelių įvedimo/išvedimo jungtys-3 kiaurymės PG16 arba VET10-14 tipo sandarikliams,iš kurių du yra galinėje dėžutės dalyje o vienas-priekinėje.Tai daro dėžutę universalią nepriklausomai ar įvadinis kabelis ateina iš viršaus ar iš apačios.Prie kiekvieno įvado (sandariklio) vidinėje dėžutės dalyje yra “T” formos laikiklis,įvadinio/išvadino optinio kabelio papildomam tvirtinimui dirželiu;

   -Turi ekranuotų įvadinių kabelių centrinės šerdies tvirinimą,kurio poziciją galima keisti,priklausomai nuo to pro kur įvedamas optinis kabelis;

   -Priekyje turi lenktą jungiamųjų šviesolaidžių dalinę apsaugą ir tvirtinimą,kuri gali būti nuimama arba reguliuojamas jos atstumas 30 mm ribose iki SC priekinės panelės.Be to priekinėje jos dalyje yra iškirsta lygiagrečiai dvi grupės pod vi kiaurymes 30x5mm,kad galėtume VELCRO plokščios lipnios juostos pagalba surišti išeinantį jungiamųjų šviesolaidžių pluoštą;

  -Dangtis galinėje pusėje tvirtinasi dviem kabliukais,o priekinėje-vienu plačia galva M4x12mm varžtu,kas yra patogu nuimant ir uždedant dangtį;

   -Ant dangčio yra priklijuota 26x220mm skaidri užrašų juosta,skirta optinių sujungimų žymėjimui.Popierius su atitinkamais užrašais labai lengvai keičiasi.

Sieninio ODF ZN12SC Duplex atitikties deklaracija
Sieninis ODF ZN12DSC Atitikties deklarac
Adobe Acrobat Document 98.1 KB

4.4.Sieninio ODF ZN-12 ST priekinė panelė.ZN Kodas 550700

Sieninio ODF ZN-12 ST  priekinės panelė skirta ST tipo adapterių panaudojimui.

Panelė tinka Sieniniam ODF-ZN12SC ir TT-12SC optinio krosavimo dėžuti.

4.5.Sieninio ODF ZN-12 FC  priekinė panelė.ZN Kodas 550701

Sieninio ODF ZN-12 ST  priekinės panelė skirta ST tipo adapterių panaudojimui.

Panelė tinka Sieniniam ODF-ZN12SC ir TT-12SC optinio krosavimo dėžuti.

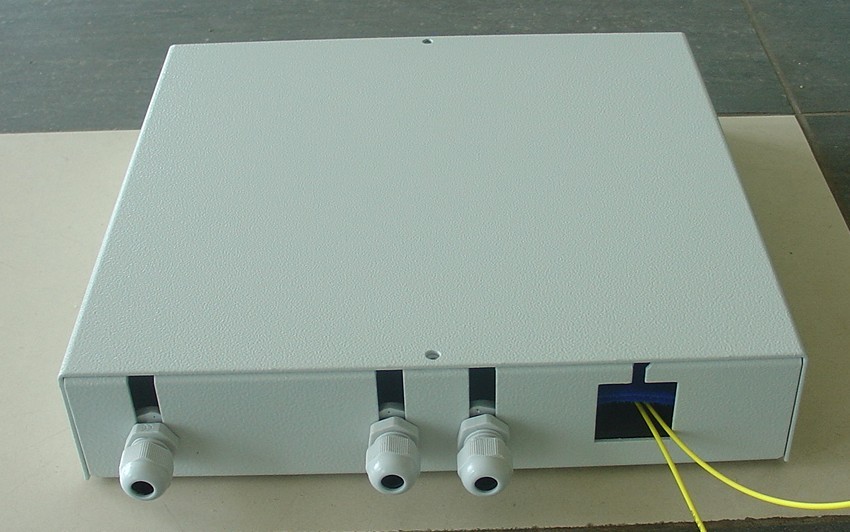

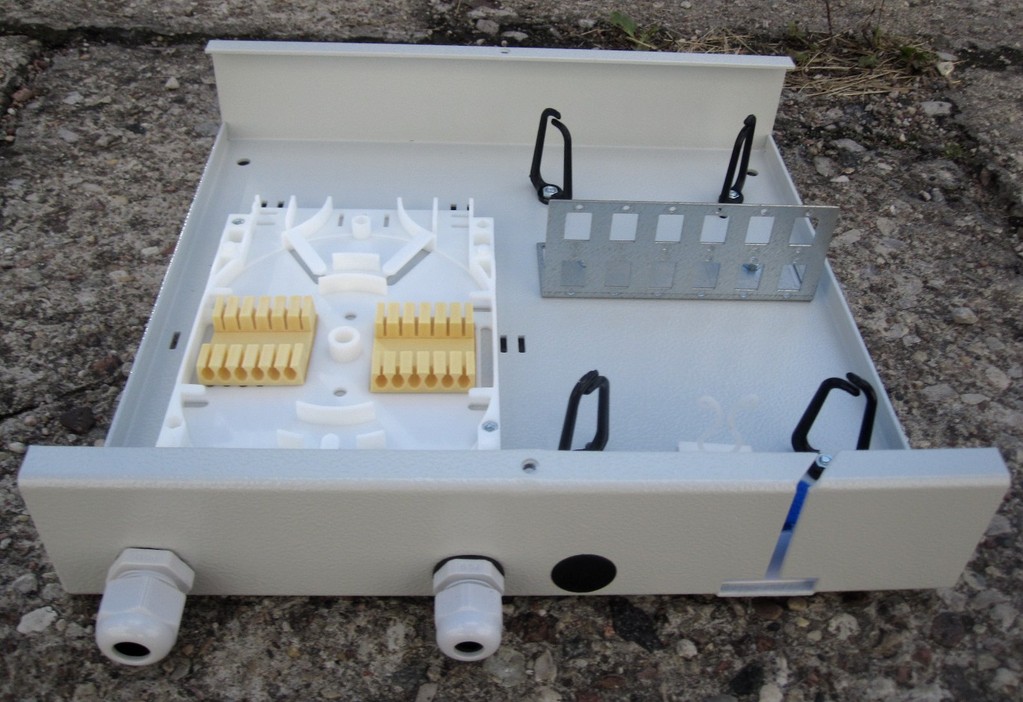

5.Sieninė optinio kroso dėžutė OKDU-12SCM,12ST,6Duplex SC, 12 skaidulų optiniam kabeliui  su uždaromis optinėmis jungtimis. (ZN kodas 550883)

Šią optinio kroso dėžutę (OKDU-optinio krosavimo dėžutė uždaromis jungtimis) rekomenduotina naudoti ofisinėse ar kitose bendros paskirties patalpose palei pakabinamas lubas,kai ateinantys ir išeinantys optiniai kabeliai randasi po pakabinamomis lubomis.

      Optinio kroso dėžė,kurios  gabaritai yra (Aukštis-265,Plotis-280,Gylis-57)mm yra pagaminta iš 1,5mm aliuminio lakšto ir nudažyta pilka RAL7035 spalva,naudojant miltelinę dažymo technologiją.

Optinių kabelių įvedimui-išvedimui yra padarytos 3 kiaurymės,į kurias sukasi du PG9 ir vienas PG11 sandarikliai.Esant reikalui ir nededant PG9 sandariklio,kiaurym3 galima užkišti  plastikine akle.Įvestas optinis kabelis tvirtinamas dirželių pagalba ,pevertų per dugne iškirstas pailgas kiaurymes,bei papildomai tvirtinasi prie optinės kasetės.

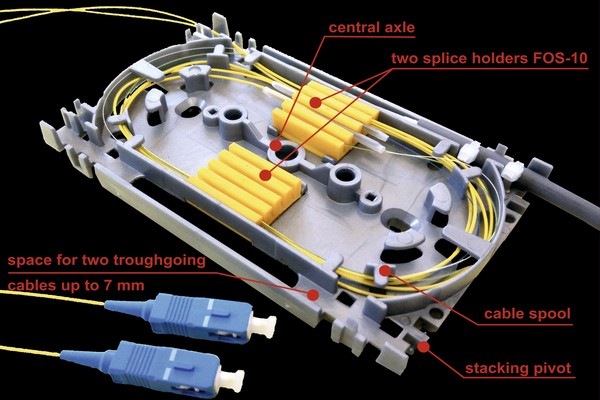

     Dėžutėje naudojama FOS 05 optinė,kasetė (A-12,P-117,G170)mm.Optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti naudojami du minkštos geltonos spalvos Suomių gamybos guminiai lipnūs laikikliai (A-9,P-39,G-40)mm,į kuriuos galime sutalpinti po 12 suvirintų skaidulų apsaugų (viso 24vnt).

      Optinio kroso dėžėje,priklausomai nuo poreikio,galima tvirtinti 12SC ,12ST arba 6 Duplex SC adapterių laikiklius,kurie tvirtinasi dviem M3 varžtais,prie dugne įpresuotų dviejų įvorių su M3 sriegiu.

OKD dėžutės gale yra iškirsta stačiakampė kiaurymė 30x10mm,optinių jungiamųjų patch kabelių išvedimui.Iš vidinės pusės šalia šios kiaurymės  yra priklijuota apsauginė dvipusė lipni juosta ,kad apsaugoti išeinančius jungiamuosius optinius PATCH kabelius nuo laužimo.Išeinančius optinius PATCH kabelius prilaiko praverta per dvi pailgas kiaurymes ,esančias iš abiejų pagalvėlės pusių ,19mm pločio ir 160mm ilgio dvipusio kibimo medžiaginė juosta.Tai leidžia “atidaryti”,dadėti ir “uždaryti” papildomus jungiamuosius optinius PATCH kabelius.

      Pigteilų prilaikymui yra naudojami plastmasiniai, 31,2mm aukščio,11,4mm diametro su 25,4x13mm su klijuojama aikštele ,laikikliai.

6.Sieninė optinio kroso dėžutė OKD-24.ZN Kodas 550888


Sieninė optinio kroso dėžė OKD-24 ( TT-24),kurios  gabaritai yra (Aukštis-50,Plotis-140,Gylis-260)mm yra pagaminta iš 1,2mm metalo lakšto ir nudažyta pilka RAL7035 spalva,naudojant miltelinę dažymo technologiją.

Optinių kabelių įvedimui sieninės OKD-24 apatinėje ir viršutinėje dalyje yra iškalta po dvi kiaurymės PG21 arba VET14-20 sandarikliams,kas leidžia įvesti  iki 21mm storio optinį kabelį.Visos optinių kabelių  įvedimo-išvedimo kiaurymės yra iškaltos arčiau dugno,kad nebūtų laužiamas įeinantis-išeinantis optinis kabelis.Be to papildomai galuose ir abiejuose šonuose yra prisuktos aliuminio plokštelės su "T" formos laikikliais,papildomam optinio kabelio tvirtinimui dirželiu. .Optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti naudojami du minkštos geltonos spalvos Suomių gamybos guminiai lipnūs laikikliai (A-9,P-39,G-40)mm,į kuriuos galime sutalpinti po 12 suvirintų skaidulų apsaugų (viso 24vnt).

7.Sieninė optinio kroso dėžutė OKD-48K.ZN Kodas 550908

Sieninė optinio kroso dėžė  OKD-48K (K-su optine kasete),kurios  gabaritai yra (50x140x260)mm (AxPxG),yra pagaminta iš 1,2mm metalo lakšto ir nudažyta pilka RAL7035 spalva,naudojant miltelinę dažymo technologiją.Optinių kabelių įvedimui ,sieninės OKD-24K apatinėje ir viršutinėje dalyje,yra iškalta po dvi kiaurymės PG21 arba VET14-20 sandarikliams,kas leidžia įvesti  iki 21mm storio optinį kabelį.Visos optinių kabelių  įvedimo-išvedimo kiaurymės yra iškaltos arčiau dugno,kad nebūtų laužiamas įeinantis-išeinantis optinis kabelis.Be to papildomai galuose  yra prisuktos aliuminio plokštelės su "T" formos laikikliais,papildomam optinio kabelio tvirtinimui dirželiu.Optinė kasetė 12-kai skaidulų, pagaminta iš aukštos kokybės baltos spalvos plastiko ir susideda iš:pado, dangtelio,dviejų juodos spalvos lenktos spyrokliuojančios pusmėnulio formos termofitų laikiklių,talpinančių po šešis termofitus ir garantuojančių tvirtą termofitų fiksavimą.Optinės kasetės gabaritai:155mmx92mmx10mm (su dangteliu,kurio storis-2mm).Optinė kasetė tvirtinama ant dviejų  4x45mm varžtų, ant kurių yra prisuktos 4mm veržlės su  stačiakampe 30x70mm skaidria PVC plokštele ant jų,kas leidžia stabiliai padėti ir reguliuoti optinės kasetės prisukimo aukštį,arba  prisukti dar papildomai tris optines kasetes ir padidinti suvirinimų skaičių iki 48.Pati optinė kasetė prisukama dviem M4 veržlėmis su “sparneliais”,kas yra patogu sukant rankos pirštais. Armuoto kabelio standumo šerdžiai tvirtinti abiejuose OKD-48K dėžutės pusėse numatyti metaliniai  šešiakampiai OK standumo šerdžių tvirtinimo elementai.Pati šerdis perkišama per 4mm išgręžtą kiaurymę ir priveržiama M6 varžtu.  Sieninė OKD-48K yra uždengiama dangčiu,kuris viršutinėje dalyje įsikabina į pailgą kiaurymę,o apatinėje dalyje prisisuka vienu plačia galvute M4x12 varžtu.Dėžutės dangtis nuimamas tiktai atlaisvinus,bet neišsukus šio varžto.Tai yra patogu instaliavimo ir aptarnavimo metu.Pačios dėžutės tvirtinimui prie sienos,prie jos dugno yra kontaktiniu būdu privirintos atitinkamos plokštelės su tvirtinimo kiaurymėmis. Sieninės OKD-48K funkcionalumas leidžia ją plačiai naudoti ir daugiabučių namų rūsiuose, ir įvairiose verslo klasės patalpose.

OKD-48K techninis aprašymas
OKD-48K 20120404.pdf
Adobe Acrobat Document 62.7 KB

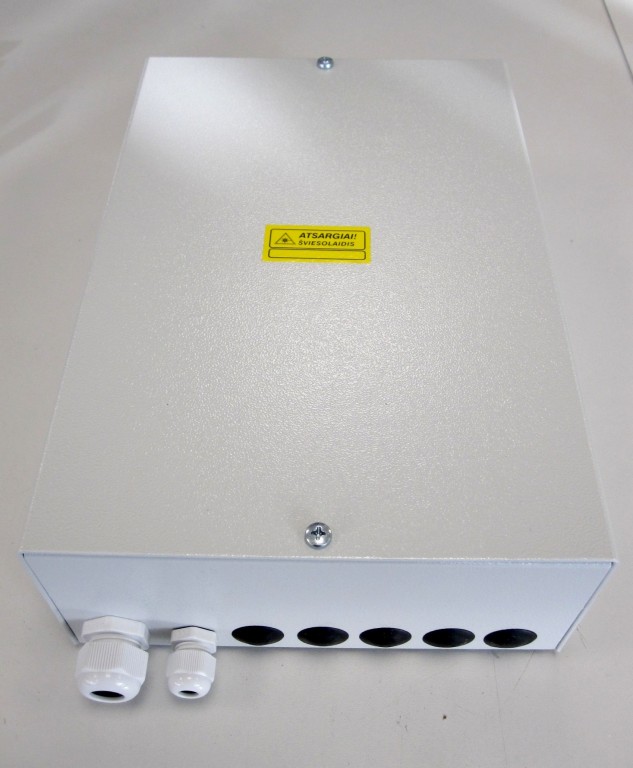

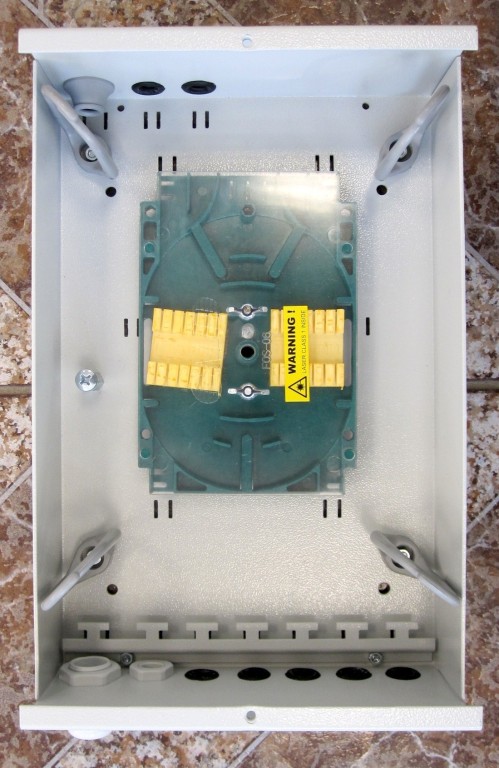

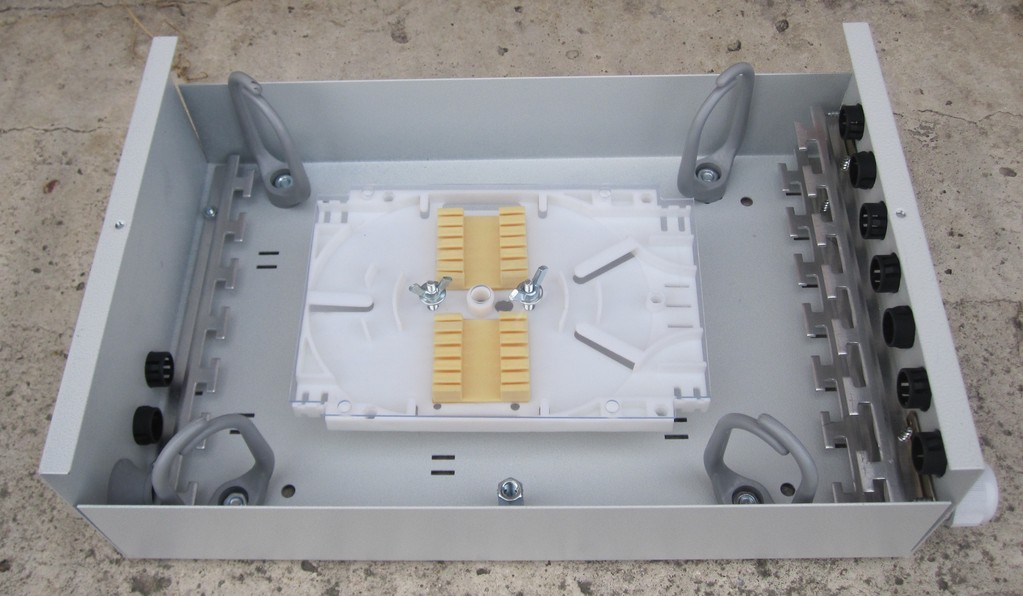

8.Sieninė optinio kroso dėžutė vidaus OKDV-24 (ZN kodas  550887)

Sieninė optinio kroso dėžė vidaus OKDV-24,kurios  gabaritai yra (Aukštis-320,Plotis-210,Gylis-90)mm yra pagaminta iš 1,9mm aliuminio lakšto ir nudažyta pilka RAL7035 spalva,naudojant miltelinę dažymo technologiją.

Armuoto linijinio kabelio įvedimui sieninės OKDV-24 apatinėje ir viršutinėje dalyje yra iškalta kiaurymė PG16 sandarikliui,kas leidžia įvesti  iki 16mm linijinį kabelį.Abonentinių optinių kabelių įvedimui-išvedimui yra padarytos 6 kiaurymės PG9 sandarikliams apatinėje dėžutės dalyje ir 2 kiaurymės PG9 sandarikliams viršutinėje dėžutės dalyje.Visos optinių kabelių  įvedimo-išvedimo kiaurymės yra iškaltos arčiau dugno,kad nebūtų laužiamas įeinantis-išeinantis optinis kabelis.Apatinėje dėžutės dalyje,kurioje yra septynios optinių kabelių įvadinės kiaurymės,dviem 4x8mm varžteliais yra prisukta papildoma plokštelė su iškirtimais,kurie po kiekvienu įvadiniu kabeliu suformuoja “ T ” formos laikiklius,kas labai palengvina papildomą optinio kabelio tvirtinimą dirželiu.Reikalui esant plokštelę galima nusukti ir įvadinius optinius kabelius tvirtinti prie dėžutės dugne esančių  2x10mm  kiaurymių.

    Armuoto kabelio standumo šerdžiai tvirtinti numatytas metalinis šerdies tvirtinimas.Pati šerdis perkišama per 4mm išgręžtą kiaurymę ir priveržiama M6 varžtu.

    Optinių kabelių rezervui susukti visuose OKDV-24 dėžės kampuose yra prisukti kreipiantieji žiedai,kas palengvina optinio kabelio rezervo tvarkymą.Pačios dėžutės šonai,nuėmus dangtį, yra 60mm aukščio,kas neleidžia optinio kabelio rezervui “išlipti” iš optinės paskirstymo dėžutės.

     Dėžutėje naudojama FOS 05 optinė,kasetė (A-12,P-11,7 ir G-170)mm,tvirtinama ant dviejų įpresuotų 4x38mm varžtų ant kurių yra prisuktos 4mm veržlės su poveržlėmis,kas leidžia reguliuoti optinės kasetės prisukimo aukštį arba papildomai prisukti dar vieną papildomą optinę kasetę.Pati optinė kasetė prisukama dviem M4 veržlėmis su sparneliais,kas yra patogu sukant rankos pirštais.Optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti naudojami du minkštos geltonos spalvos Suomių gamybos guminiai laikikliai (A-9,P-39,G-40)mm,į kuriuos,dėl elipsinės formos termofito laikiklio,galima sutalpinti po 12 suvirintų skaidulų apsaugų (viso 24vnt).Į OKDV-24 galima patalpinti iki trijų FOS-05 optinių kasečių ir iš viso atlikti iki 72 šviesolaidinio kabelio skaidulų suvirinimų.

Sieninė OKDV-24 yra uždengiama dangčiu,kuris prisisuka dviem M4x8 varžtais.Pačios dėžutės tvirtinimui prie sienos,jos dugne, kampuose yra iškirstos keturios 6mm diametro kiaurymės.

Sieninės OKDV-24 funkcionalumas leidžia ją plačiai naudoti ir daugiabučių namų rūsiuose, ir įvairiose verslo klasės patalpose.

.Sieninės optinio kroso dėžutės vidaus OKDV-24 atitikties deklaracija.
OKDV-24 Atitikties deklaracija bendra.pd
Adobe Acrobat Document 117.4 KB
Techninį aprašymą OKDV-24 galite atsisiūsti iš ČIA:
OKDV-24 20100121.pdf
Adobe Acrobat Document 138.9 KB

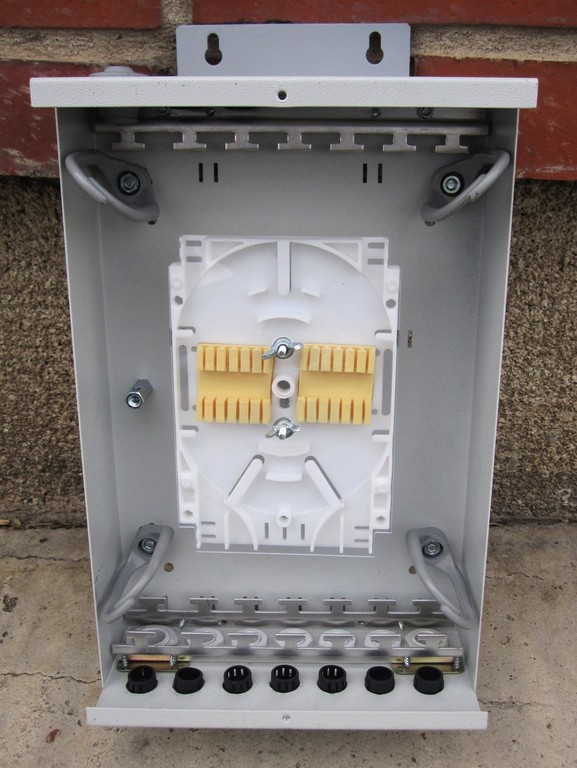

Sieninės OKDV-24 nuotraukos

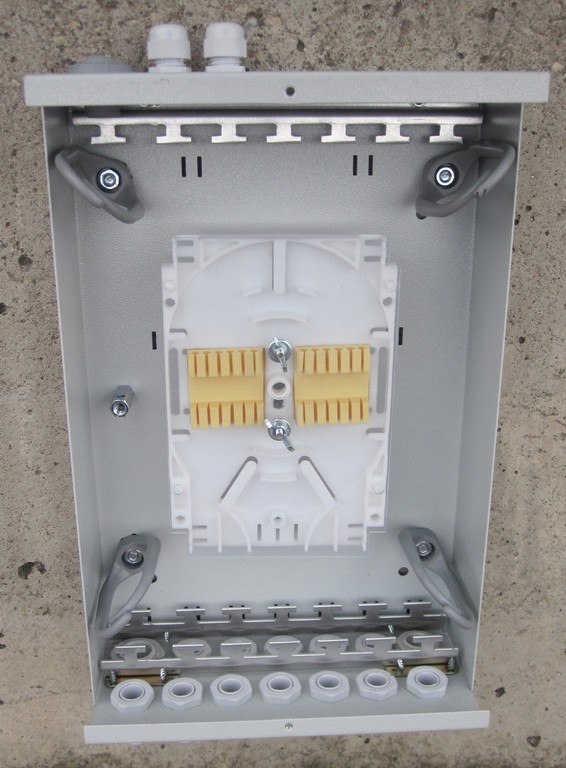

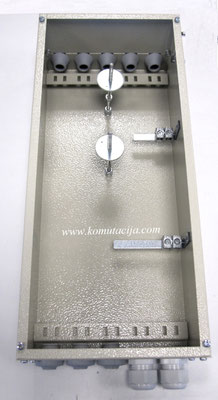

9.Sieninė optinio kroso dėžutė vidaus OKDV-48 (ZN kodas  550899)

Sieninė optinio kroso dėžė vidaus OKDV-48,skirta įvadinio optinio kabelio krosavimui ir atšakojimui,bei jo paskirstymui FTTH galiniams abonentams.Maksimalus skaidulų

Suvirinimo skaičius-48 skaidulos.

Dėžutės gabaritai yra (Aukštis-320,Plotis-210,Gylis-90)mm.Ji pagaminta iš 1,5mm plieno lakšto ir nudažyta pilka RAL7035 spalva,naudojant miltelinę dažymo technologiją.

Sieninės OKDV-48 apatinėje dalyje dviem eilėmis yra iškalta 14 kiaurymių optinio kabelio įvedimui ir išvedimui.Apatinėje eilėje kairėje pusėje yra iškalta kiaurymė PG16 sandarikliui ir skirta armuoto linijinio optinio kabelio iki 16mm įvedimui.Dešinėje apatinės eilės pusėje yra iškalta kiaurymė PG11 sandarikliui optinio kabelio išvedimui.Tarp šių sandariklių apatinėje eilėje dar yra iškalta penkios kiaurymės PG9 sandarikliams.Viršutinėje eilėje yra iškalta septynios kiaurymės PG9 sandarikliams,kurios pirminėje komplektacijoje yra užkištos TZG12 juodomis plastikinėmis aklėmis.Apatinėje dėžutės dalyje viso yra galimybė sumontuoti dvylika PG9 sandariklių ,skirtų abonentinių optinių kabelių įvedimui-išvedimui.Viršutinėje dėžutės dalyje yra iškalta viena kiaurymė PG16 sandarikliui,kuri pirminėje komplektacijoje yra užkišta Vet 10-14 guminiu sandarikliu, ir 2 kiaurymės PG9 sandarikliams,kurios pirminėje komplektacijoje yra užkištos TZG12 aklėmis.Visos optinių kabelių  įvedimo-išvedimo kiaurymės yra iškaltos arčiau dugno,kad nebūtų laužiamas įeinantis-išeinantis optinis kabelis.Apatinėje dėžutės dalyje,kurioje yra keturiolika optinių kabelių įvadinių kiaurymių, yra prisuktos papildomos dvi plokštelės su iškirtimais,kurie po kiekvienu įvadiniu kabeliu suformuoja “ T ” formos laikiklius,kas labai palengvina papildomą optinio kabelio tvirtinimą dirželiu.Reikalui esant plokštelę galima nusukti ir įvadinius optinius kabelius tvirtinti prie dėžutės dugne esančių  2x10mm  kiaurymių.

    Armuoto kabelio standumo šerdžiai tvirtinti numatytas metalinis šerdies tvirtinimas.Pati šerdis perkišama per 4mm išgręžtą kiaurymę ir priveržiama M6x12 varžtu.

    Optinių kabelių rezervui susukti visuose OKDV-48 dėžės kampuose yra prisukti pilkos spalvos 47*80mm keturi kreipiantieji žiedai,kas palengvina optinio kabelio rezervo tvarkymą.Pačios dėžutės šonai,nuėmus dangtį, yra 60mm aukščio,kas neleidžia optinio kabelio rezervui “išlipti” iš optinės paskirstymo dėžutės.

     Dėžutėje galima sudėti iki keturių FOS 05 optinių kasečių (A-12,P-11,7 ir G-170)mm,tvirtinamų ant dviejų  4x75-85mm varžtų,ant kurių yra prisuktos 4mm veržlės ir papildomai užmauta stačiakampė 70x30mm plokštelė,kuri palaiko optinę kasetę iš apačios ir leidžia reguliuoti optinių kasečių prisukimo aukštį.Pati optinė kasetė prisukama dviem M4 veržlėmis su sparneliais,kas yra patogu sukant rankos pirštais.Optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti kiekvienoje kasetėje naudojama po du minkštos geltonos spalvos Suomių gamybos guminiai laikikliai (A-9,P-39,G-40)mm,į kuriuos,dėl elipsinės formos termofito laikiklio,galima sutalpinti po 12 suvirintų skaidulų apsaugų (viso 24vnt).

Sieninė OKDV-48 yra uždengiama dangčiu,kurio galinė dalis įsikabina dviem kabliukais į dėžutės gale iškaltas pailgas kiaurymes,o priekinė dalis prisisuka vienu plačia galva M4x8 varžtu.Dančio nuėmimui užtenka atlaisvinti M4x8 varžtą ir jis yra nuimamas.Numatytas reversinis dangčio uždėjimas t.y.kur buvo dėžutės priekis jis gali tapti galu.Pačios dėžutės tvirtinimui prie sienos,jos dugne, kampuose yra iškirstos keturios 6mm diametro kiaurymės.

Sieninės OKDV-48 funkcionalumas leidžia ją plačiai naudoti ir daugiabučių namų rūsiuose, ir įvairiose verslo klasės patalpose.

Prekių pristatymas,priklausomai nuo kiekio,iki dviejų darbo savaičių.

Sieninės OKDV-48 galima komplektacija:

Eil.

     Medžiagų   ir     darbų     pavadinimai

Mat.vnt.

Pirminė komplekt.

Maksimali komplekt.

1.

Sienine optinio kroso dėžutė metalinė su dangčiu

vnt

   1

   1

2.

Optinė kasetė FOS-05

vnt.

   2

   4

3.

Optinės kasetės dangtis FOS-06

vnt.

   2

   4

4.

Kreipiantysis žiedas pilkas 47*80

vnt.

   4

   4

5.

Optinių sujungimų laikiklis (12-kai termofitų)

vnt.

   4

   8

6.

Sandarikliai PG16

vnt.

   1

   2

7.

Dirželis 2,5x10 kabelio tvirtinimui

vnt.

   0

   0

8.

Sandarikliai PG11

vnt.

   1

   1

9.

Sandarikliai PG9

vnt.

   5

   14

10.

Aklė TZG 12

vnt.

   9

   0

11.

Guminis sandariklis VET 10-14

vnt.

   1

   0

12.

Varžtų komplektas

vnt.

   1

   1

13.

Pakavimo maišelis

vnt.

   1

   1

Pastaba:Standartiškai dėžutė yra pateikiama su pirmine komplektacija.

Techninį aprašymą OKDV-48 galite atsisiūsti iš ČIA
OKDV-48 20110630.pdf
Adobe Acrobat Document 71.4 KB

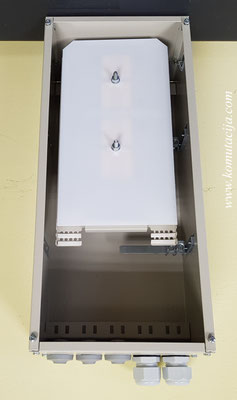

Sieninės OKDV-48 nuotraukos

10.Sieninė optinio kroso dėžutė OKD-6SC.ZN Kodas 550893

Tik 19mm aukščio lengvai instaliuojama sieninė optinio krosavimo dėžutė pagaminta iš pilkos plastmasės.Joje numatyta galimybė įstatyti šešis optinius SC dvigubus  arba 6 dvigubus LC adapterius.Dėžutėje yra įmontuoti du termofitų laikikliai,kuriuose galima sumontuoti ir atlikti dvylikos šviesolaidinių skaidulų suvirinimą ir rezervo suvyniojimą 6 Duplex SC adapterių atveju. Kompaktiška, žemo profilio sieninė dėžutė naudojama mažose ir didesnėse verslo patalpose.

   Dėžutės gabaritai:

      -aukštis 19mm;

      -plotis 169mm;

      -gylis- 183mm.

 Optinis kabelis įvedamas iš priekio abiejuose šonuose  per numatytas išlaužiamas kiaurymes.Uždarius aklėmis SC adapteriams skirtas kiaurymes,OKD-6SC galima panaudoti iki 12 skaidulų optinio kabelio sujungimui.

11.Sieninė optinio kroso dėžutė OKDVB-8SC.

Sieninė optinio kroso dėžutė  OKDVB-8SC pagaminta iš plastiko.Spalva balta.

Specifikacija:

  -Galima patalpinti dvi optines kasetes;

  -Talpa maksimum 24 skaidulos;

  -Gali būti suinstaliuoti 8SC,4FC adapteriai ,naudojant skirtingas įstatomas paneles;

  -Gabaritai:200x120x46mm

  -Kabelio įvadas 1vnt.;

  -Kabelio diametras 8-16mm (sandariklis PG16);

  -FOSC medžiaga ABS;

  -Sandarinimo būdas-mechaninis.



12.Sieninė paskirstymo dėžutė 12 skaidulų  su užraktu. (ZN kodas 550886)

Sieninė paskirstymo dėžutė,kurios gabaritai yra 290x345x60mm turi:

 - įvadinių kabelių kiaurymės viršuje ir apačioje užkištas guminėmis membranomis;

 -jungamųjų šviesolaidžių ar išeinančio optinio kabelio išvedimo kiaurymės viršuje ir apačioje;

 -optinės kasetės 12  suvirinimų;

 - plastikinių žiedų optinių skaidulų rezervo susukimui;

 -metalinį užraktą,galimybę įstatyti „abloy“ spyną.

Spalva RAL 7032.Miltelinio dažymo technologija.

Yra galimybė sukomplektuoti:

 -24 SC adapterių;

 -12 Duplex SC adapterių;

 -24 ST adapterių.

Komplektuojant pilną talpą būtina naudoti dvi optines kasetes  dvylikai skaidulų.

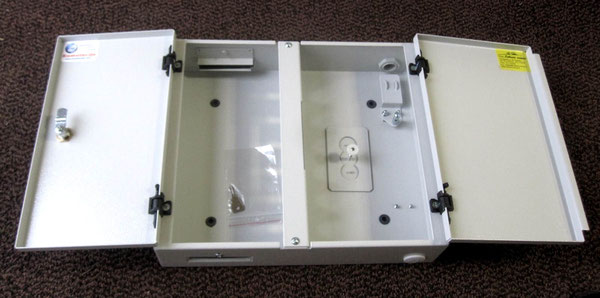

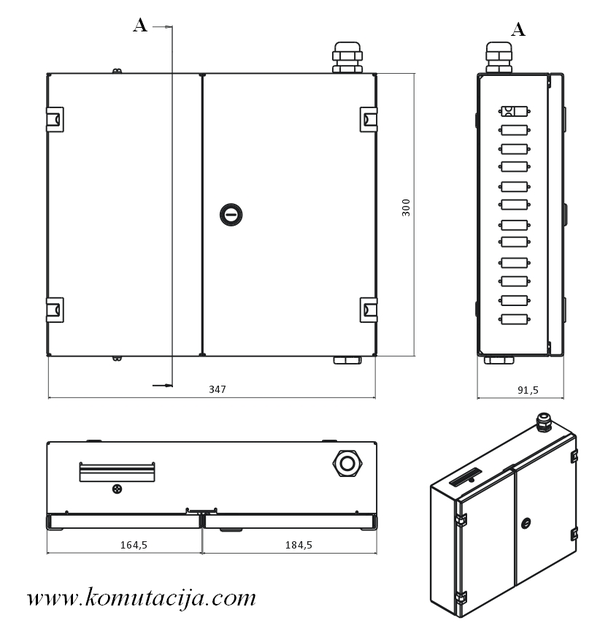

13.Sieninė optinio paskirstymo dėžutė 4-24 skaidulų  su užraktu. ZN kodas

Sieninė paskirstymo dėžutė,kurios gabaritai yra 340x280x90mm,pagaminta iš aliuminio 1,2mm ir turi:

 - įvadinių kabelių kiaurymės viršuje ir apačioje užkištas guminėmis membranomis;

 -jungamųjų šviesolaidžių ar išeinančio optinio kabelio išvedimo kiaurymės viršuje ir apačioje;

 -optinės kasetės 12  suvirinimų,su galimybe plėsti iki 24 skaidulų;

 - plastikinių pusmėnulių optinių skaidulų rezervo susukimui;

 -metalinį užraktą-spragtuką.

Spalva pilka RAL 7035.Miltelinio dažymo technologija.

Yra galimybė sukomplektuoti:

 -24 SC Simplex adapterių;

 -12 SC Duplex  adapterių;

 -24 ST adapterių.

Komplektuojant pilną talpą būtina naudoti:

 -Dvi optines kasetes  dvylikai skaidulų,jeigu ateina du šviesolaidiniai kabeliai dvylikos skaidulų arba vienas su dviem vamzdeliais 2x12 skaidulų;

 -Vieną optinę kasetę 24 suvirinimams,jeigu ateina šviesolaidinis kabelis dvidešimt keturių skaidulų vieno vamzdelio.Šiuo atveju galima naudoti ir dvi kasetes dvylikos suvirinimų,bet papildomai reika naudoti atšakojimą 24 skaidulų į du vamzdelius po 12 skaidulų SPA-U pagalba.

     Dvi optinės kasetės po 12 suvirinimų.                           Viena optinė kasetė 24 suvirinimams.

14.Sieninės paskirstymo dėžutė TT-4 SC (691 152)

TT-4 SC  4 Simplex šviesolaidžio jungiamoji dėžutė buvo išdirbta kaip maža,paprasta ir patogi dėžutė ,kai reikia sumontuoti nedidelės talpos šviesolaidinius kabelius.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagamintos iš plieno lakšto dažyto milteline technologija;

   -Gabaritai (plotis,aukštis,gylis):130 x 160 x 55 mm;

    -vienas optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti guminis lipnus laikiklis,į kurį galime sutalpinti 6-12 termofitų;

    - keturios kiaurymės SD Simplex optinėms jungtims

      - vienas PG16 sandariklis kabelių įvedimui.

15.Sieninės paskirstymo dėžutė TT-8 SC-D Mini (691 154)

TT-8 SC-D Mini  (4 Duplex SC) šviesolaidžio jungiamoji dėžutė buvo išdirbta kaip maža,paprasta ir patogi dėžutė ,kai reikia sumontuoti nedidelės talpos šviesolaidinius kabelius.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagamintos iš plieno lakšto dažyto milteline technologija;

   -Gabaritai (plotis,aukštis,gylis):130 x 160 x 55 mm;

    -vienas optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti guminis lipnus laikiklis,į kurį galime sutalpinti 6-12 termofitų;

    - keturios kiaurymės SD Duplex optinėms jungtims

      - vienas PG16 sandariklis kabelių įvedimui.

16.Sieninė paskirstymo dėžutė TT-8 SC-D (691 162)

 TT- 8 SC-D (4 Duplex SC) šviesolaidžio jungiamoji dėžutė buvo išdirbta kaip maža,paprasta ir patogi dėžutė,kai reikia sumontuoti nedidelės talpos šviesolaidinius kabelius.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagamintos iš plieno lakšto dažyto milteline technologija;

   -Gabaritai (plotis,aukštis,gylis):170 x 200 x 55 mm

    -vienas optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti guminis lipnus laikiklis,į kurį galime sutalpinti  12 termofitų;

    - keturios duplex SX kiaurymės optinėms jungtims;

    - du PG21 sandarikliai kabelių įvedimui/išvedimui.

17.Sieninė paskirstymo dėžutė TT-8 SC-D (691 162)

 TT-4SC Duplex šviesolaidžio jungiamoji dėžutė buvo išdirbta kaip maža,paprasta ir patogi dėžutė,kai reikia sumontuoti nedidelės talpos šviesolaidinius kabelius.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagamintos iš plieno lakšto dažyto milteline technologija;

   -Gabaritai (plotis,aukštis,gylis):170 x 200 x 55 mm

    -vienas optinių skaidulų suvirinimo vietų apsaugoms (termofitams) laikyti guminis lipnus laikiklis,į kurį galime sutalpinti  12 termofitų;

    - keturios duplex SX kiaurymės optinėms jungtims;

    - du PG21 sandarikliai kabelių įvedimui/išvedimui.

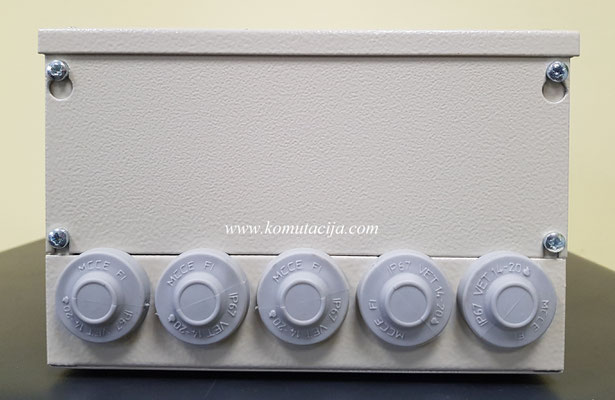

18.Sieninė paskirstymo dėžutė TT-12 SC (691 112).ZN Kodas 550912

Sieninė optinio paskirstymo dėžutė TT-12 SC buvo išdirbta kaip paprasta ir patogi dėžutė ,kai reikia sumontuoti nedidelės talpos šviesolaidinius kabelius iki 12 skaidulų.

Techninės charakteristikos:

   -Sieninis tvirtinimas;

   -Pagamintos iš plieno lakšto dažyto milteline technologija;

   -Gabaritai (aukštis,plotis,gylis):375x220x45mm;

   -reguliuojamo aukščio optinė kasetė 150x120x12mm su dangčiu,turinti įvadą ir iš priekio ir iš šono.Joje telpa du optinių skaidulų suvirinimo vietų apsaugų (termofitų) guminiai lipnūs laikikliai,į kuriuos galima sutalpinti po  12 termofitų;

    -12 kiaurymių vienguboms SC optinėms jungtims;

    -kabelių įvedimo/išvedimo jungtys-3kiaurymės PG21 arba VET14-20 tipo sandarikliams,i6 kurių du yra galinėje dėžutės dalyje o vienas-priekinėje.Tai daro dėžutę universalią nepriklausomai ar įvadinis kabelis ateina iš viršaus ar iš apačios;

   -turi ekranuotų įvadinių kabelių centrinės šerdies tvirinimą;

   -priekyje turi lenktą jungiamųjų šviesolaidžių dalinę apsaugą ir tvirtinimą.

Gaminami sekantys modeliai:

  -TT-12SC    691112

  -TT-12ST    691113

  -TT24LC-D  691116

19.Sieninė paskirstymo dėžutė TT-24   (691 612) (ZN kodas 400975)

 Specifikacija:

  -Montuojama ant sienos;

  -Pagaminta iš plieno lakšto,dažyto milteline technologija;

  -Aukštis,plotis,gylis 240x140x50mm;

  -Galimi 24 suvirinimai;

  -Du PG sandarikliai;

  -Dvi uždengimo membraninės aklės.



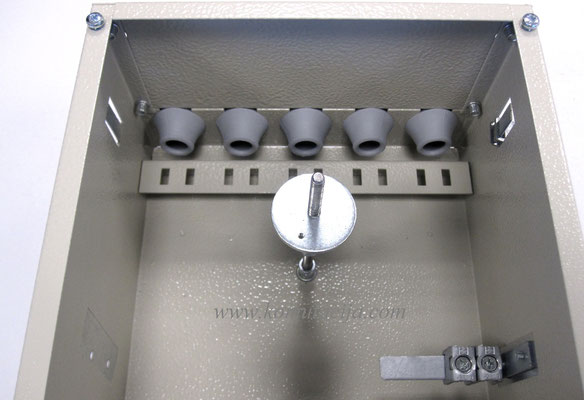

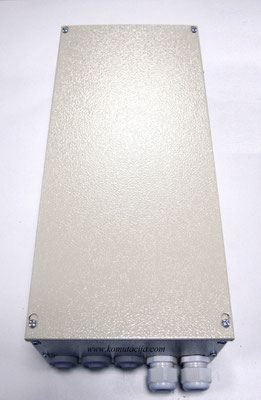

20.Sieninė paskirstymo dėžutė TT-96  (691 696)  (ZN kodas 550897)

   Specifikacija:

-Montuojama ant sienos;

-Pagaminta iš plieno lakšto,dažyto milteline technologija;

-Aukštis,plotis,gylis 450x200x130mm;

-Viena kasetė 24 suvirinimams;

-Galimybė patalpinti dar 3 papildomas optines kasetes;

-Du PG sandarikliai;

-8 uždengimo membraninės aklės.



21.Papildoma suvirinimų kasetė TT-48 universali  (7203997) (ZN kodas 550898)

    Specifikacija:

     -24 - 48 skaidulų suvirinimui;

      - Papildomai plėsti TT-96-1 arba TT-240;

      -Gabaritai 300x150x10 ( AxPxG );

      -RAL7035;

      - Svoris-0,5kg;

-Komplektacijoje yra:

·        20 baltų dirželių 2,5x99mm

·        D5 skaidraus vamzdelio 190mm

·        Keturi geltoni optinių skaidulų suvirinimo vietų laikikliai (kiekvienas -12-kai termofitų)

      ·        Skaidrus 1mm dangtelis.

           Gamintijas: ONNLINE.


22.Sujungimų spinta TT-240  (692 470)

     Specifikacija:

 - Sieninis montavimas ;

 - Medžiaga: dažytas plieno lakštas ;
 - Plotis, aukštis, gylis 600 x 680 x 230 mm ;
  -Vieta 10-čiai suvirinimo kasečių (692 324 ar 692 325)
  -Surenkamieji elementai:kabelis montavimo laikikliai,gnybtai,suvirinimo kasečių laikikliai ir t.t.jau yra sumontuoti;
 -Galimas dviejų ar trijų spintų sujungimas;

 -Gali būti  su užraktu;
  Priedai:
  -Suvirinimo kasetė 692 324 arba 692 325;
  -Suvirinimo kasečių laikiklis 692 320;
  -Montavimo komplektas papildomai 10-čiai suvirinimo kasečių 692 471.

23.Papildomų suvirinimo kasečių suvirinimo komplektas  (692 471) ZN Kodas 550902

Naudojamas, kai būtina papildomai įdiegti 10 suvirinimo kasečių į sujungimų spintą TT-240.

 (bendras suvirinimo kasečių kiekis- 20 vnt)
Pastaba:papildomų suvirinimo kasečių montavimas mažina kabelių tvarkymo erdvę.


24.Sujungimų spinta TT-480 (692 480) ZN Kodas 550901

Tai tas pats kaip  TT-240 (692 470),bet su vieta 20-čiai suvirinimo kasečių (692 324 arba 692 325)



25.Suvirinimo kasečių laikiklis  (692 320)

Suvirinimo kasečių laikiklis neledžia judėti suvirinimo kasetėms spintos viduje.

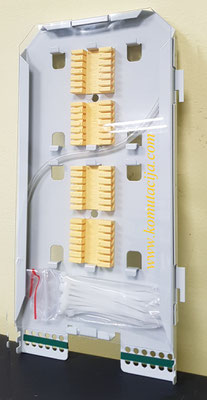

26.Suvirinimų kasetė trumpa   TT-ODF  (692 324) ZN Kodas 550903

Specifikacija:

 -Vieta 24 suvirinimams;

 -Ilgis 310mm;

 -Skaidrus dangtelis su tvirtinimo varžtais;

 -Kasetės tvirtinimo kronšteinai.



27.Suvirinimų kasetė ilga TT-ODF  (692 325)

Specifikacija:

 -vieta 24 suvirinimams;

 -ilgis 385mm;

 -skaidrus dangtelis su tvirtinimo varžtais;

 - kasetės tvirtinimo kronšteinai;

 -daugiau vietos likutiniam skaidulų suvyniojimui.

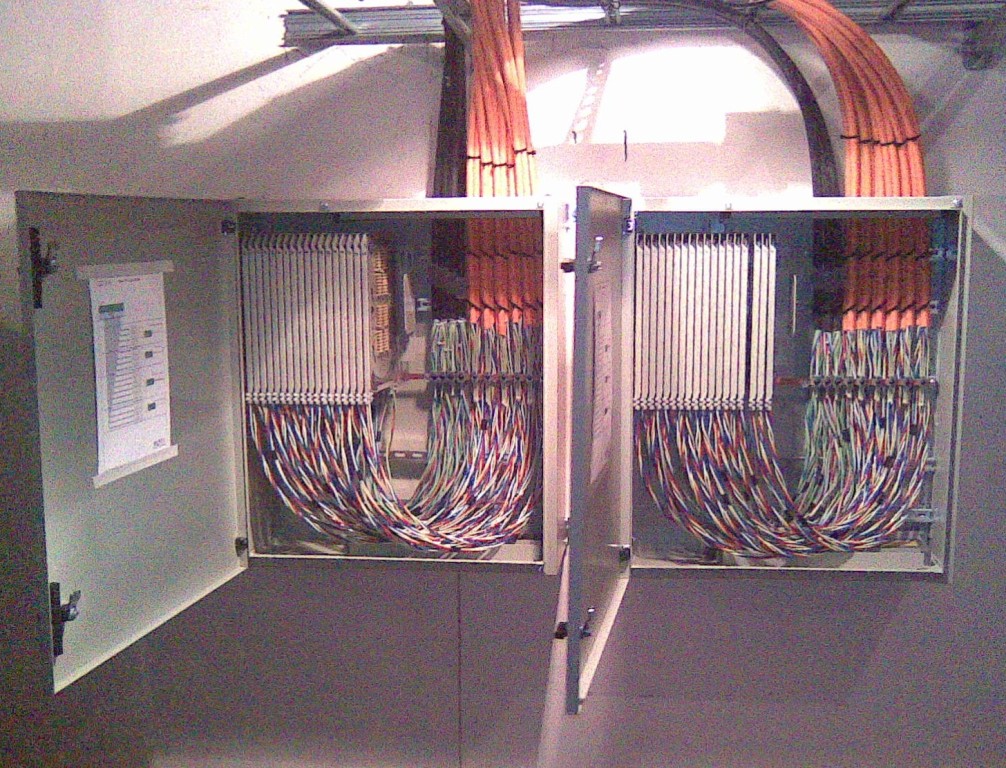

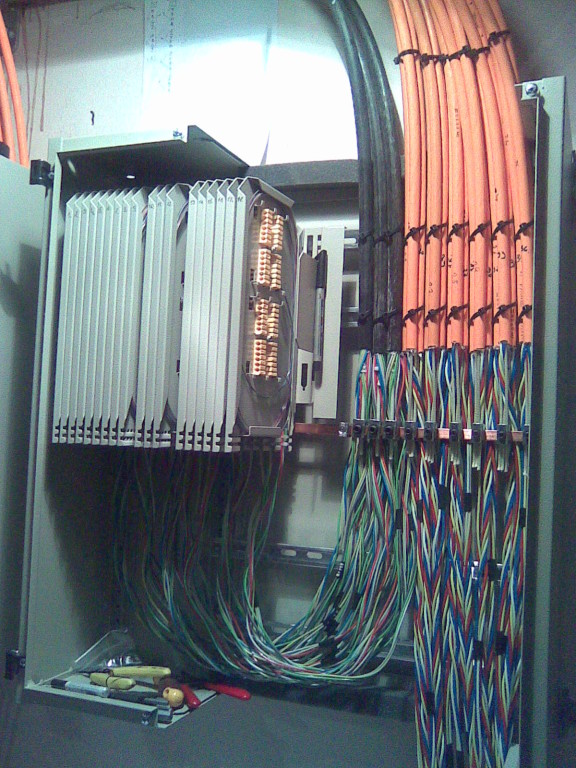

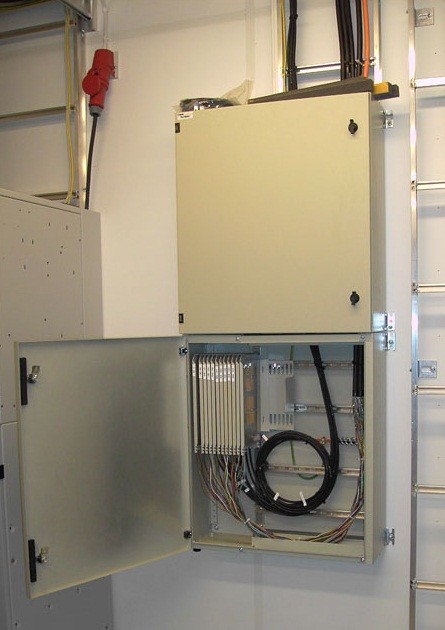

28.Instaliavimo pavyzdžiai

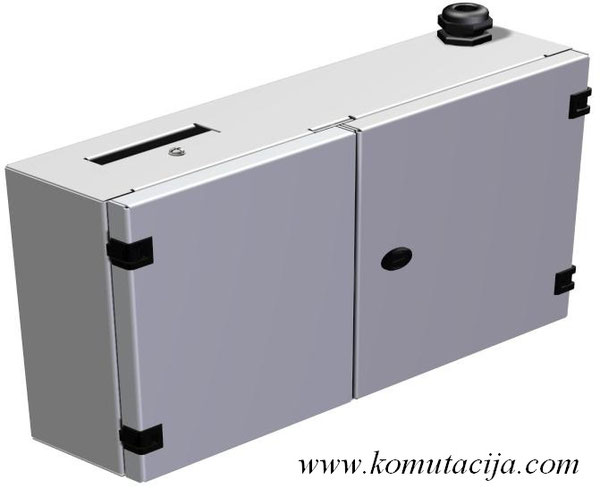

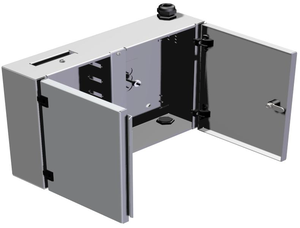

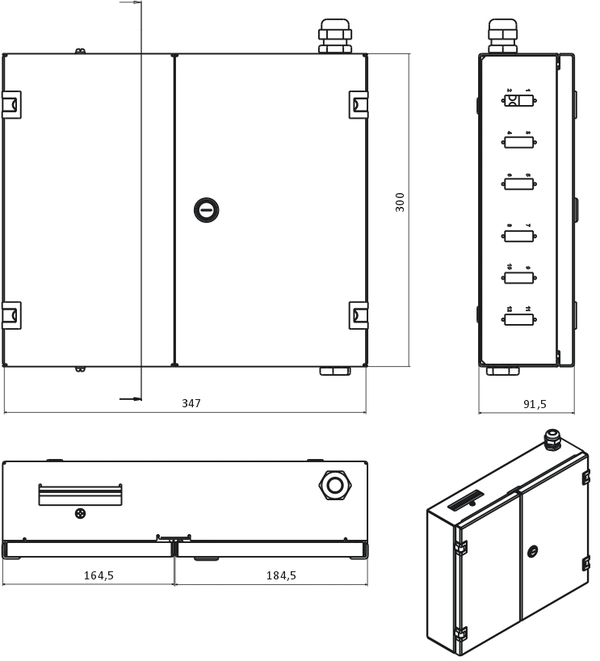

29.LISA  HUBER SUHNER Wall Box high Capacity WBH.

General Features

Different configuration variants of • fiber connections

• Every Fiber Tray individually accessible for easy

fiber access

• Bend radius limitation of 30 mm for fibers

• Boxes can be arranged on top of each other

• 2 lockable wardrobe doors

• Customer / subscriber separation secured with

different key

• Various top or bottom cable entry possibilities

• Wall mounting at 4 points

For indoor applications

• Robust steel construction

• Powder coated light grey (RAL 7035)

• Dimensions 448 × 395 × 148 mm (W×H×D)

3 different basic configurations can be achieved:

• Splice through

• Splice/patch

• Patch through

Wall Box high Capacity WBH data sheet.
Wall Box WBO High capasity.pdf
Adobe Acrobat Document 255.2 KB

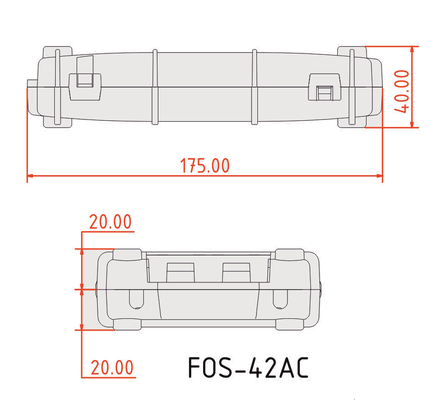

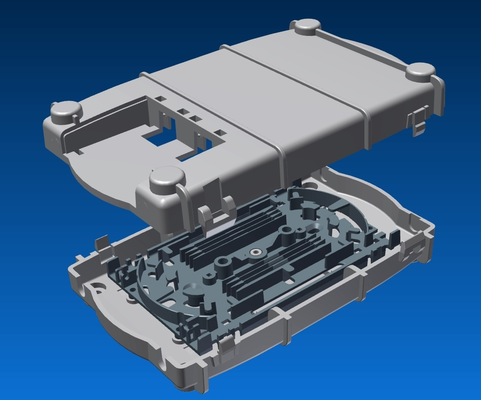

30.ĮVAIRIOS
