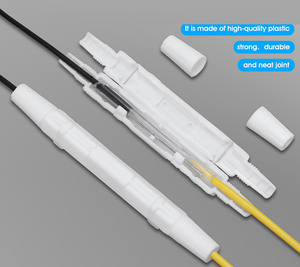

OPTINIO KABELIO SUJUNGIMO DĖŽUTĖS

Puikus pasirinkimas, jei reikia greito, patikimo ir kompaktiško sprendimo šviesolaidžių sujungimui.Tai kompaktiška ir lengva šviesolaidžių jungtis, skirta 1 skaidulos  kabeliams ir jungiamiesiems šviesolaidžiams sujungti.Ji leidžia greitai ir patogiai įrengti vieną sujungimą ir turi vieno skaidulos suvirinimo vietos apsaugos-termofito laikiklį.

Pagrindinės savybės:

Matmenys: 100 × 10 × 12 mm

Kabelio skersmuo: tinkama laidams su išoriniu skersmeniu nuo 2 iki 3 mm

Spavų kiekis: 1

Medžiaga: atspari UV spinduliams, pasižymi dideliu atsparumu smūgiams, mažu nusidėvėjimu ir vandens įgeriamumu

Užraktas: dvigubi užspaudžiami fiksatoriai, nereikalaujantys įrankių

Saugumas: srieginės galvutės apsaugo sujungimą nuo išslydimo.

Šviesolaidžio sujungimas naudojant mini movą DROP 1J yra gana paprastas, bet reikalauja tikslumo. Štai pagrindiniai žingsniai, kuriuos reikėtų atlikti:

🔧 1. Paruoškite reikalingus įrankius ir medžiagas

Mini movą DROP 1J

Šviesolaidžio kabelį (drop tipo, iki Ø3 mm)

Suvirinimo vietų apsaugą-termofitą (60 mm ilgio)

optinio kabelio nuėmimo įrankį

Optinės skaidulos sujungimo įrenginį (fusion splicer)

Valymo servetėles ir izopropilo alkoholį

Žymeklius, jei reikia pažymėti pluoštus

✂️ 2. Paruoškite šviesolaidžio galus

Atsargiai nuimkite išorinę kabelio izoliaciją, kad pasiektumėte vidinę skaidulą

Nuvalykite skaidulą alkoholiu, kad pašalintumėte nešvarumus

Naudodami nuėmimo įrankį pašalinkite apsauginį sluoksnį nuo skaidulos

🔌 3. Sujunkite skaidulas

Užmaukite ant abiejų optikos skaidulų užsukamus sujungimo galus.

Įdėkite abu paruoštus skaidulos galus į suvirinimo įrenginį

Atlikite fusion splicing – tai sujungimas aukšta temperatūra, užtikrinantis minimalų signalo praradimą

Įdėkite sujungtą vietą į apsauginę splice kapsulę ir ją užfiksuokite

📦 4. Įdėkite sujungimą į mini movą

Atidarykite mini movą (ji turi dvigubus užspaudžiamus fiksatorius)

Įdėkite termofitu apsaugotą sujungimą į tam skirtą laikiklį mini movos viduje

Įveskite kabelio galus per įėjimus ir užfiksuokite srieginėmis galvutėmis, kad jie neišslystų

Uždarykite movą – nereikia jokių papildomų įrankių

✅ 5. Patikrinkite sujungimą

Jei turite galimybę, naudokite optinį testavimo įrenginį (OTDR), kad įsitikintumėte, jog sujungimas yra kokybiškas

Įsitikinkite, kad mufa sandariai uždaryta ir kabeliai tvirtai laikosi

Šis procesas tinka tiek vidaus, tiek lauko instaliacijoms, ypač kai reikia greito ir kompaktiško sprendimo.

Šviesolaidinio kabelio sujungimo dėžutė FTTH-A-1yra  kompaktiška, lengvai montuojama konstrukcija ir ugniai atsparia medžiaga.Leidžia sujungti FTTH (MDIC) šviesolaidinį 1 skaidulos apvalų arba plokščią kabelį.

Modelis:FTTH A1

Instaliavimo būdas:Sieninis

Pritaikymas :SM/MM 3.0x2.0mm kabelio sujungimui

Suvirinimų skaičius:1 skaidula

Tempimo stipris:>50N

Medžiaga:ABS

Svoris:15gr.

Gabaritai: 18*11*85mm

Spalva:balta

Darbo temperatūra:-40~60(°C)

Saugojimo tempertaūra:-40~85(°C)

Šviesolaidinio kabelio sujungimo dėžutė FTTH-A-2 yra kompaktiška, lengvai montuojama konstrukcija ir ugniai atsparia medžiaga.Ji leidžia sujungti du FTTH (MDIC) vienos skaidulos šviesolaidinius kabelius,arba vieną dviejų skaidulų šviesolaidinį kabelį.

Modelis:FTTH A2

Instaliavimo būdas:Sieninis

Pritaikymas :SM/MM 3.0x2.0mm kabelio sujungimui

Suvirinimų skaičius:2 skaidulos

Tempimo stipris:>50N

Medžiaga:ABS

Svoris:22gr.

Gabaritai: 48*10*95mm

Spalva:balta

Darbo temperatūra:-40~60(°C)

Saugojimo tempertaūra:-40~85(°C)

Mini suvirinimo mova 4 skaidulų plokščiam FTTH kabeliui GFP-DROP.

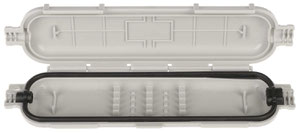

Mini suvirinimo mova 4 skaiduloms GFP-4DROP – kompaktiškas sprendimas šviesolaidžių jungimui

Aprašymas:

Mini-mufa GFP-4DROP – tai kompaktiška ir patikima jungiamoji dėžutė, skirta šviesolaidiniams kabeliams tipo „drop“ (1–4 pluoštai). Ji leidžia saugiai ir efektyviai atlikti iki 4 suvirinimų (spawų), užtikrindama aukštą apsaugos lygį ir greitą montavimą be papildomų įrankių.

Techninės charakteristikos:

- Paskirtis: skirta šviesolaidiniams „drop“ plokščio tipo kabeliams (1–4F)

- Suvirinimų kiekis: iki 4 suvirinimų

- Įėjimai / Išėjimai: 1x įėjimas, 2x išėjimai

- Medžiaga: aukštos kokybės plastikas, atsparus UV spinduliams, smūgiams, trinčiai ir drėgmei

- Sandarinimas: išimama guminė tarpinė užtikrina sandarumą

- Užraktas: dvigubi užraktai – nereikia jokių įrankių

- Montavimas: galimybė tvirtinti prie sienos (2 tvirtinimo angos abiejuose galuose)

- Spalva: pilka korpuso spalva, juoda tarpinė

- Matmenys: 160 × 45 × 14 mm

- Apsaugos klasė: IP65 – apsauga nuo dulkių ir vandens srovių

Privalumai:

- Greitas ir paprastas montavimas

- Patikima apsauga nuo aplinkos poveikio

- Tinka tiek vidaus, tiek lauko instaliacijoms

- Kompaktiškas dizainas – puikiai telpa ribotoje erdvėje

- Ideali jungtis FTTx sistemoms ir paskirstymo taškams.
