Jungiamieji šviesolaidžiai ritėse

    Fast Deployment Emergency Fiber Cable

  Kai reikia skubiai ir laikinai prakloti  šviesolaidinį kabelį,kad įdiegti patikimą ir greitą ryšį,naudojamas šviesolaidinis kabelis su uždėtomis jungtimis ir suvyniotas į ritę.

Tais atvejais,kai jungiamasis šviesolaidinis kabelis bus ne karta išvyniojamas ar suvyniojamas,kai bus klojams vietose,kur susitelkusi didelė žmonių minia (koncertai,festivaliai),patartina naudoti armuotą šviesolaidinį jungiamąjį kabelį.

   Išvyniojami armuoti jungiamieji šviesolaidžiai gali būti naudojami  karinių pratybų,įvairių renginių,tiesioginių transliacijų metu,kai reikia užtikrinti greitą ir patikimą ryšį,metu.Šviesolaidinių tinklų testavimo metu.

Kabelio ilgis gali būti nuo keliasdešimt metrų iki kilometro ir daugiau..

Jungiamuosius šviesolaidžius ritėse galima skirstyti:

1.Rankinės kabelinės ritės (Handheld Cable Reel).

2.Vežiojamos kabelinės ritės (Carrier series cable reel)

1.Rankinės kabelinės ritės.

   (Handheld Cable Reel)

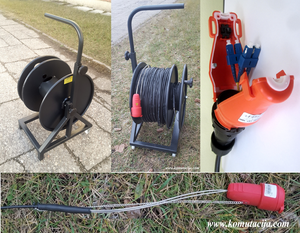

1.1.Optinio kabelio ritė 2xSC DX-2xSC DX 4SM.ZN kodas 581405

Keturių skaidulų vienamodis jungiamasis šviesolaidinis  kabelis su keturiomis SC Simplex jungtimis kiekviename gale,skirtas  lauko vartojimui,kai reikalingas trumpalaikis didelės greitaveikos šviesolaidinio ryšio užtikrinimas tarp dviejų nutolusių taškų.

Šviesolaidinio kabelio specifikacija:

  -Skaidulų tipas-vienamodis (Single mode) 9/125;

  -Skaidulos standartas- G.652D;

  -Skaidulų kiekis- 4 skaidulos;

  -Išorinis diametras-6,0 ± 0,5mm;

  -Jungiamojo kabelio ilgis-350m ± 0,5m.(Gali būti užsakomas ir kitoks kabelio ilgis);

  -Jungčių tipas kabelio galuose-po keturias viengubas SC  SM jungtis;

  -Jungiamųjų kiekvienos skaidulos  kabelių  ilgiai iki SC jungties (Fanout)-30 ± 10,00cm;(Fanout-tai vieta nuo kurios šviesolaidinis kabelis atsišakoja iš bendro apvalkalo į keturias atsiras apsaugotas skaidulas einančias iki šviesolaidinės jungties).

  -Jungiamųjų kiekvienos skaidulos  kabelių  storis  iki SC jungties (Fanout)-3mm;

  -Jungiamųjų kiekvienos skaidulos  kabelių  spalva  iki SC jungties (Fanout)-juoda,arba mini metalinė gofra;

  -Jungiamojo kabelio svoris be ritės-14 ± 4 kg/km;

  -Stiprumo elementai-Stiklo siūlų sluoksnis (kevlaras);

  -Kabelio apvalkalas-Juodas PE;

  -Maksimali tempimo jėga-1000N (trumpalaikė) / 500N (ilgalaikė);

  -Maksimali gniuždymo jėga-2000N/100mm;

  -Minimalus lenkimo spindulys-10 x Ø (trumpalaikė)  / 20 x Ø (ilgalaikė);

  -Transportavimo/laikymo temperatūrų diapazonas :    -40°C - +60°C;

  -Montavimo/klojimo temperatūrų diapazonas:            -10°C - +50°C;

  -Darbo temperatūrų diapazonas:      -40°C - +60°C;

  -Slopinimas, ne daugiau kaip:   prie 1310nm - 0,334 dB/km,prie 1550nm - 0,194 dB/km;

  -Šviesolaidinio kabelio galai užsibaigia dviem  dvigubomis SC tipo vienamodėmis (single mode) jungtimis  arba keturiomis viengubomis SC SM jungtimis kiekviename gale;

  -Išvyniojamo optinio kabelio SC Duplex jungtys yra apsaugotos, suvyniojimo metu ,nuo purvo patekimo ant jungčių,panaudojant atitinkamą IP65sandarumo klasės apsaugą.

  -Apsauga tvirtintinasi grandinėlės pagalba,prieš kabelio aatsišakojimą į šviesolaidines jungtis (Fanout),ir vyniojant kabelį,tempimas pradžiai tenka jungčių apsaugai,o ne šviesolaidinėms jungtims.

Šviesolaidinio kabelio ritės specifikacija:

  -Ritėje telpa 350m-400m 4 skaidulų vienamodžio 6,0 ± 0,5mm storio jungiamojo šviesolaidinio kabelio;

  Ritė turi :

 -būgną metaliniais ar plastikiniais šonais kabeliui suvynioti;

 -būgnas turi pagrindinę  cilindrinę dalį  ne mažesnio kaip 150mm diametro ir  ne trumpesnę kaip 295mm, šviesolaidinio išvyniojamo kabelio rezervui susukti ir papildomą sekciją 50mm ilgio šviesolaidinio kabelio 5m-10m pradžios rezervo susukimui;

 -būgno šerdyje yra kiaurymė tarp pagrindinės ir  pradžios rezervo dalies,kabeliui su SC Duplex  ar Simplex jungtimis prakišti;

 -Rankeną būgno sukimui;

 -Du ratukus,palengvinančius ritės transportavimą;

 -Apatinę atramą,ritės fiksavimui stacionarioje būsenoje;

 -Viršutinę ,reguliuojamo ilgio rankeną,skirtą ritės transportavimui;

 -Ritė turi užspaudžiamą stabdį,apsaugantį nuo būgno sukiojimosi transportavimo metu.

 -Ritė nudažyta miltelinio dažymo technologija juoda RAL 9005 spalva.

Pastaba:Šviesolaidinio kabelio ritė ir šviesolaidinis kabelis su atitinkamomis jungtimis ir                      jungčių tipais gaminami pagal konkretų užsakovo užsakymą.

Optinio kabelio ritės 2xSC DX-2xSC DX 4SM aprašymas
Optinis kabelis riteje 2SCDX-2SCDX 4SM 3
Adobe Acrobat Document 80.3 KB

1.2.Kabelio ritė su guoliaviete iš vienos pusės.

Kabelio ritė su guoliaviete iš vienos pusės.

Suu metaliniu kabelio būgnu.

Specifikacija:

  -Metalinis kabelio būgnas;

  -Gabaritai: (AxPXG):550x630x550mm;

  -ritės šono išorinis diametras:480mm;

  -ritės centrinio būgno diametras:255mm;



  -Svoris: 12 kg.

Gali būti su ratukais ir su kojelėmis.

Vienoje pusėje yra būgno laikančioji ritės konstrukcija,kurioje yra sumontuotas reguliojamas transportavimo stabdis.Kitoje yra kiaurymė su dangteliu,kur galima sudėti jungiamojo kabelio pradžią su atitinkamo tipo jungtimis.Šioje pusėje yra privirinta ritės būgno sukimo rankenėlė.

Ritės karkasas pagamintas iš vamzdelio,kas apsaugo ritė nuo atsitiktinių smūgių ir yra patogi transportavimui.

  Ritės gabaritai gali būti kitokie,priklausomai kokio storio kabelio ir kiek joje reikia suvynioti.

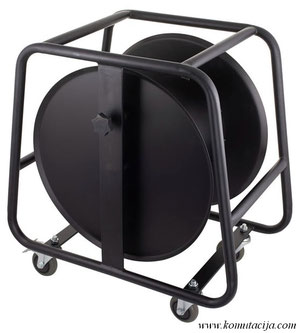

1.2.Kabelio ritė su guoliaviete iš abiejų pusių..

Kabelio ritė su guoliavietėmis iš abiejų pusių.

Su metaliniu kabelio būgnu.

Specifikacija:

  -Metalinis kabelio būgnas;

  -Gabaritai: (AxPXG):460x540x445mm;

  -ritės šono išorinis diametras:390mm;

  -ritės centrinio būgno diametras:150mm;

  -ritės būgno ilgis:350+90=440mm;



  -Svoris: 13,8 kg.

Gali būti su ratukais ir su kojelėmis.

Būgnas turi atskirą sekciją 90mm ilgio,kurioje yra susukama kabelio pradžia apie 5-10m,kuri gali būti su atitinkamomis jungtimis.

Kitoje būgno dalyje,kurios ilgis yra 350mm,susukamas likęs kabelio ilgis.

Būgno laikančioji ritės konstrukcija yra iš abiejų pusių.Vienoje yra sumontuotas reguliojamas transportavimo stabdis.Kitoje yra kiaurymė  būgno sukimo rankenai įkišti.

Ritės karkasas pagamintas iš vamzdelio,kas apsaugo ritė nuo atsitiktinių smūgių ir yra patogi transportavimui.

 Ritės gabaritai gali būti skirtingi,priklausomai nuo to kokio diametro ir kiek metrų norima susukti į  ritę.

2.Vežiojamos kabelinės ritės

   (Carrier series cable reel)

2.Kabelinės ritės nešamos  ant nugaros.
