Šildymas ir vėdinimas.

Mikroklimato užtikrinimas lauko spintose.

  Didesnio kiekio aktyvinės komutacinės įrangos talpinimas komutacinėse spintose sukelia šilumos išsiskyrimo problemą net esant mažiems atskirų elementų šiluminiams nuostoliams. Esant padidintai ar per žemai darbo temperatūrai,mažėja puslaidininkinių elementų ir sistemų ilgaamžiškumas,didėja aktyvinės įrangos gedimo galimybė. Siekiant išspęsti šią problemą naudojami filtruojantys ventiliatoriai,šildymo radiatoriai ir t.t. Dėl ventiliatoriaus panaudojimo spintos vidus aušinamas tiekiamu filtruotu oru, o šiltas oras išpučiamas iš spintos vidaus. Siekiant eliminuoti vandens garų kondensato susidarymą, esant aplinkos oro temperatūros svyravimams, naudojami šildytuvai (radiatoriai). Ventiliatorių ir šildytuvų darbo valdymui naudojami termostatai ir higrotermostatai.

 Šildytuvai lauko komutacinėse ir elektros ar automatikos montavimo spintose yra statomi tam,kad apsaugoti nuo kondensato, korozijos susidarymo ir apsaugoti nuo gedimų įrangą ,esančią spintos viduje, dėl per žemos darbo temperatūros ar padidintos drėgmės.Kondensatas pagrinde susidaro dėl aplinkos pakankamai žemos temperatūros,o aparatūra spintoje yra neužmaitinta arba negali išskirti pakankamai šilumos,kad palaikyti minimalią temperatūrą spintos viduje.Lauko spintose,pastatytose atvirame lauke visada yra kondensato susidarymo (rasos taško) tikimybė ir yra būtina jose statyti šildymo elementus viduje.

Žemiau pateikti gaminiai – tai paprastas sprendimas, leidžiantis palaikyti tinkamą temperatūrą valdymo ir paskirstymo spintose.

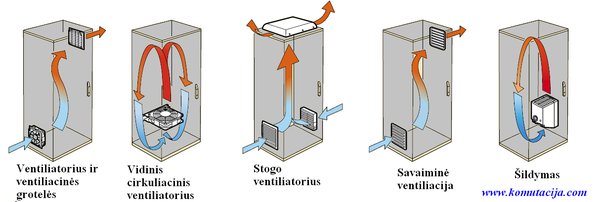

VEIKIMO PRINCIPAI.

1.ŠILDYMAS

 Firma STEGO jau daugiau kaip 30 metų projektuoja,gamina ir parduoda inovacine oro kondicionavimo-vėdinimo produkciją,skirtą telekomunikacinių paskirstymo sistemomų mikroklimatui užtikrinri.Patikimumas,ilgas tarnavimo laikas ir aukšta kokybė yra skiriamosios STEGO produktų savybės,kuri parduodama visame pasaulyje.

STEGO REKOMENDUOJAMO ŠILDYTUVO PARAMETRUS GALITE SUSKAIČIUOTI ČIA.

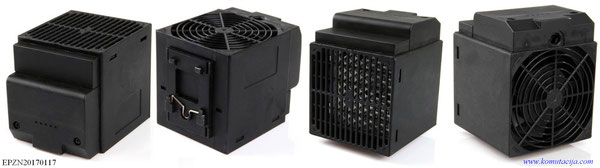

1.1.Šildytuvas CSL 028 Stego.ZN kodas 781166.

Šildytuvas Stego CSL 028.

CS 028/CSL 028 serijos šildytuvai apsaugo spintas nuo kondensato susidarymo.Šildytuvas pasigungia per vidinius terminalo gnybtus.Paviršinė temperatūra ant šoninių korpuso paviršių yra minimizuota šildytuvo konstrukcijos dėka.Nedideli CS 028/CSL 028 gabaritai leidžia juos naudoti,kur reikalinga taupyti užimamą erdvę.

Specifikacija:

Įtampa: ~230V/50/60Hz

Srovė,I max:9A

Galia:250W

Šildymo elementas:PTC rezistorius

Apsaugos klasė:IP20

Gabaritai:90 x 85 x 111 mm

Svoris:0,5Kg

Gamintojo kodas:02811.0-00

Data scheet CS 028 / CSL 028 | 150 - 400 W
CS028_CSL028_2014_US.pdf
Adobe Acrobat Document 295.6 KB

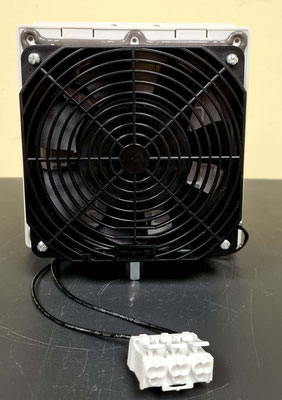

1.2.Šildytuvas HVL 031 Stego.ZN kodas 781168.

Specifikacija:

STEGO HVL 031400W/230V

Perkaitimo apsauga

integruotas į korpusą termokontaktas

Korpusas

aliumininis

Nominali įtampa

230 V

Galia

400 W

Paleidimo srovė

Ne daugiau 4A

Jungimo gnybtai

varžtiniai arba kito tipo greito pajungimo kontaktai 2.5mm² plastikiniame korpuse

Tvirtinimas

35mm DIN bėgelisl, EN 50022

Tvirtinimo būdas

Horizontalus ir/arba vertikalus

Elektrosaugos klasė

Ne mažiau IP20

Ventiliatoriaus pajėgumas

108m³/h

Matmenys be ventiliatoriaus

119 x 151 x 22mm

Matmenys su ventiliatoriumi

119 x 151 x 47mm

HVL 031 šildytuvo aprašymas anglų kalba:
HV031_HVL031_2010_EN.pdf
Adobe Acrobat Document 376.6 KB

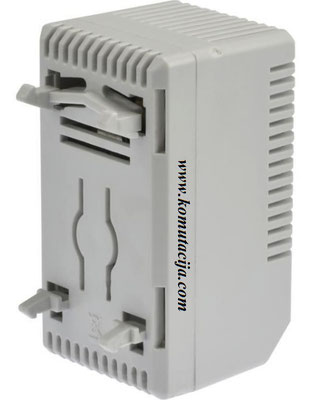

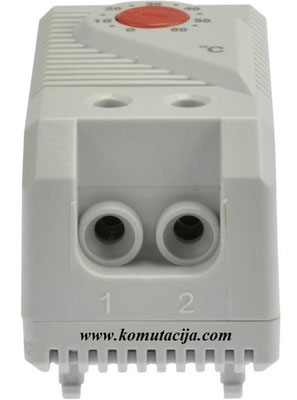

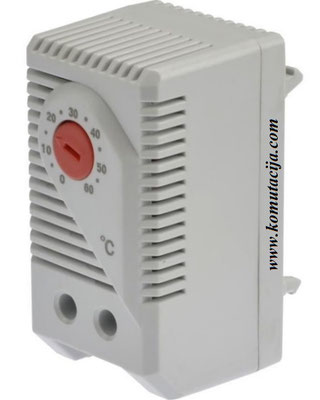

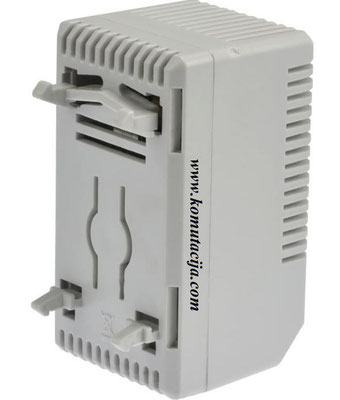

1.3.Termostatas šildymui Stego KTO 011. ZN Kodas 556085.

       Adjustable Thermostat Stego KTO 011

Tai temperatūrinis reguliatorius šildytuvo valdymui.

Specifikacija:

Komutuojama įtampa

250V

Komutuojama srovė

10A/250VAC,15A/120VAC

Komutuojamas galingumas

iki 2.5 kW

Reguliuojamas temperatūrų diapazonas

ne mažiau 0-60oC

Elektrosaugos klasė

ne mažiau IP20

Reguliatoriaus skalės gradavimas

oC

Jungimo gnybtai

varžtiniai kontaktai 2.5mm² plastikiniame korpuse

Komutuojami kontaktai

Viena NC kontaktų pora

Gabaritai/svoris

60x33x43mm/40gr.

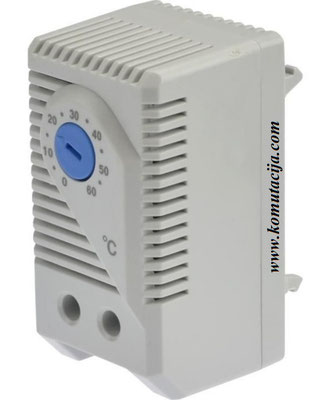

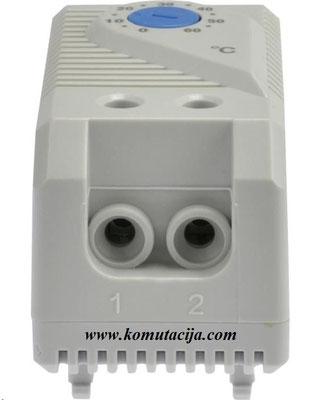

1.3.Termostatas vėdinimui Stego KTS 011.ZN Kodas 556082.

       Adjustable Thermostat Stego KTS 011

Tai temperatūrinis reguliatorius vėdinimo ventiliatorių valdymui.

Specifikacija:

Komutuojama įtampa

250V

Komutuojama srovė

10A/250VAC,15A/120VAC

Komutuojamas galingumas

iki 2.5 kW

Reguliuojamas temperatūrų diapazonas

ne mažiau 0-60oC

Elektrosaugos klasė

ne mažiau IP20

Reguliatoriaus skalės gradavimas

oC

Jungimo gnybtai

varžtiniai pajungimo kontaktai 2.5mm² plastikiniame korpuse

Komutuojami kontaktai

Viena NC kontaktų pora

Gabaritai/svoris

60x33x43mm/40gr.

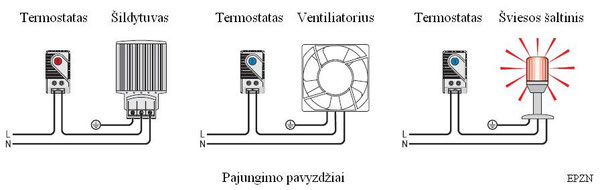

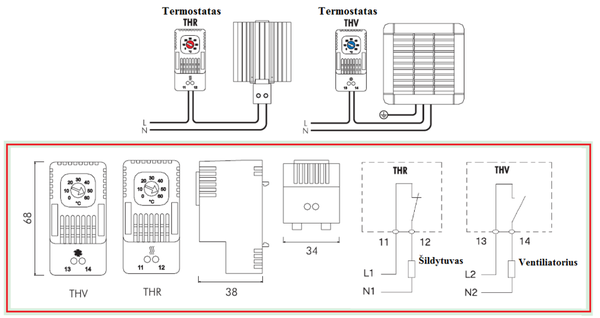

Termostatų pajungimo pavyzdžiai.

Termostatų KTO 011 ir KTS 011 aprašymas anglų kalba.
KTO011_KTS011_EN.pdf
Adobe Acrobat Document 107.1 KB

1.5.Alfaelectric.

ALFA ELECTRIC yra Alfa Plastic padalinys,kuri specializuojasi įvairių priedų elektros spintoms gamyboje,tame skaičiuje ir mikroklimato palaikymo ir kontrolės.Tai reguliuojami termostatai šildymui ir vėdinimui bei antikondesaciniai įvairaus galingumo šildytuvai.



1.5.1.Alfaelectric termostatai.

Alfaelectric adjustable thermostat for DIN 35 mm. rail mounting.

Termostatai  THV-THR tipo.

Kompaktiniai termostatai,montuojami ant DIN 35 bėgelio.

Pagaminti biometalinių kontaktų pagrindu ir užtikrinančių didelį NO ir NC kontaktų galingumą.

Galimos dvi versijos:

THVxx

NO Kontaktas #

Pagrinde naudojami ventiliavimo įrenginių valdymui

THRxx

NC Kontaktas #

Pagrinde naudojami šildytuvų kontrolei



Savybės:

Tipas

THR01

THR02

THR03

THV01

THV02

THV03

Kontakto tipas

-

NC

NC

NC

NO

NO

NO

Temperatūros reguliavimo ribos

°C

-10/+50

0/+60

+ 20/+80

-10/+50

0/+60

+ 20/+80

Histerizė

°C

7 (paklaida +/-4)

Maksimali komutavimo srovė

-



250Vac resistive load (ind. cos phi 0,6)

A

10 (2)

120Vac resistive load (ind. cos phi 0,6)

A

15 (2)

Maksimali komutuojama galia  Vdc atveju

W

30

Temperatūrinio daviklio tipas

-

Termo bimetalinis

Kontakto tipas

-

Momentinio veikimo

Kontakto varža

mOhm

< 10

Tarnavimo laikas

ciklais

> 100,000

Elektrinis pajungimas

-

Dviejų kontaktų jungtis -dviem 2.5 mm2 laidams

Korpusas

-

PA6, UL94 V0 nedegus šviesios  RAL 7035 pilkos spalvos

Apsaugos laipsnis EN60529

-

IP20

Darbo temperaturūra

°C (°F)

-25/+80 (-13/+176)

Saugojimo temperatura

°C (°F)

-45/+80 (-49/+176)

Tvirtinimas

-

Ant  DIN 35 mm bėgelio EN50022

Instaliavimo pozicija

-

Įvairi (Nesvarbu)

Atitiktis

-

CE

Gabaritai AxPxG

mm

68x34x38

Svoris

g

48



Alfaelectric thermostats.
Alfaelectronic thermostats.pdf
Adobe Acrobat Document 370.0 KB

1.5.2.Alfaelectric šildytuvai SHT-25-150W.

       Anticondensation Heaters

ŠILDYMAS.

Šildytuvai 25-150W,Tipas SHT.

Šildytuvai su teigiamu temperatūriniu koeficientu.(Positive Temperature Coefficient (PTC))

 SHT50-ZN Kodas 781161



 SHT100-ZN Kodas 781162



 SHT125-ZN Kodas 781157



 SHT150-ZN Kodas 781158





Savybės:

Tipas

SHT25

SHT50

SHT75

SHT100

SHT125

SHT150

Šildymo galia

W

25

50

75

100

125

150

Maitinimo įtampa

V

110-250V AC or DC

Max. srovė

A

2A

2A

4A

4A

6A

6A

Šildymo elemento tipas

-

Rezistorius su teigiamu temperatūriniu koeficientu.(PTC resistor) ir savaiminiu reguliavimu.

Elektrinis pajungimas

-

 kontaktiniai gnybtai su varžtais daugiagysliui ar monolitiniam 2,5mm2 laidui

Apsaugos klasė IEC

-

Klasė II

Apsaugos laipsnis EN60529

-

IP20

Darbo temperatura

°C (°F)

-45/+70 (-49/+158)

Saugojimo temperatura

°C (°F)

-45/+70 (-49/+158)

Radiatorius

-

Profiliuotas  ir anoduotas aliuminis

Tvirtinimas

-

Tvirtinimas ant DIN 35 mm  bėgelio EN50022

Instaliavimo pozicija

-

Geriausias efektyvumas statant vertikaliai

Matmenys AxPxG

mm

90x50x80

110x50x80

160x50x80

110x90x80

160x90x80

220x90x80

Svoris

kg

0.25

0.30

0.45

0.50

0.85

1.1

Atitiktis

-

CE

*prie 20°C (68°F) aplinkos temperatūros.

Šio tipo šildytuvams tinka:

  -Termostatas THR02  NC 0-60°C;

  -Dvigubas termostatas THRV22 NC 0-60°C NO 0-60°C;

  -Hidrotermostatas ETUH22 0- 60°C 30-90%RH.

Gamintojas:Alfaelectric,Italija.

Alfaelectric heaters 25W-150W.
Alfaelectric heaters.pdf
Adobe Acrobat Document 465.1 KB

1.5.3.Alfaelectric šildytuvai FSHT-250-500W.

       Anticondensation Heaters

ŠILDYMAS.

Šildytuvai 250-500W,Tipas FSHT (su aktyviniu ventiliatoriumi).

Šildytuvai su teigiamu temperatūriniu koeficientu.(Positive Temperature Coefficient (PTC))

 FSHT250-ZN Kodas 781163



 FSHT500-ZN Kodas 781167





Features             Unit           FSHT250           FSHT251          FSHT500            FSHT501

Heating Capacity   W                 250                     250                   500                      500

Power supply       V/Hz          230/50-60           115/50-60        230/50-60          115/50-60

Max. current          A                 1.2                      2.4                     2.4                       4.8

Heating element type - Resistor

Thermal protection - Thermal cut out fuse in case of fan failure

Radiator - Extruded aluminium profile, anodized

Axial fan - Ball bearing, service life 50.000 hrs at 25°C (77°F), air flow rate 35 m³/h, free flow

Signalling - Green LED power ON

Electrical connections - 3 screw terminals for stranded or rigid wire 2.5 mm²

Protection class IEC - Class I, earthed

Protection degree EN60529 - IP20

Operating temperature °C (°F) -25/+70 (-13/+158)

Storage temperature °C (°F) -25/+70 (-13/+158)

Mounting - Clip for mounting on DIN rail 35 mm EN50022

Installation position - Best performance with vertical installation

Dimensions HxWxD mm 170x112x82         170x112x82        210x112x82          210x112x82

Weight                 kg             1.4                        1.4                       1.6                         1.6

Conformity - CE

Accessories

Thermostat NC 0-60°C THR02

Double thermostat NC 0-60°C NO 0-60° THRV22

Hygrothermostat 0-60°C 30-90%RH ETUH22

Alfaelectric FAN ASSISTED,RESISTOR HEATERS
Alfaelectric FSHT 250-501.pdf
Adobe Acrobat Document 54.1 KB

2.VĖDINIMAS.

Vis didėjantis integracijos laipsnis ir elementų talpinimo tankis valdymo spintoje sukelia šilumos išsiskyrimo problemas net esant mažiems atskirų elementų šiluminiams nuostoliams. Esant padidintai darbo temperatūrai auga avaringumas, mažėja puslaidininkinių elementų ir sistemų ilgaamžiškumas. Siekiant išspęsti šią problemą naudojami filtruojantys ventiliatoriai. Dėl ventiliatoriaus panaudojimo spintos vidus aušinamas tiekiamu filtruotu oru, o šiltas oras išpučiamas iš spintos vidaus. Siekiant eliminuoti vandens garų kondensato susidarymą, esant aplinkos oro temperatūros švytavimams, naudojami radiatoriai. Ventiliatorių ir radiatorių darbo valdymui naudojami termostatai ir higrotermostatai.

Žemiau pateikti gaminiai – tai paprastas sprendimas, leidžiantis palaikyti tinkamą temperatūrą valdymo ir paskirstymo spintose. Taip pat naudojami nepertraukiamos srovės sistemų (UPS), lygintuvų, maitinimo šaltinių, suvirinimo įrengimų ir galios mazgų aušinimo sistemose.

STEGO REKOMENDUOJAMO VENTILIATORIAUS PARAMETRUS GALITE SUSKAIČIUOTI ČIA.

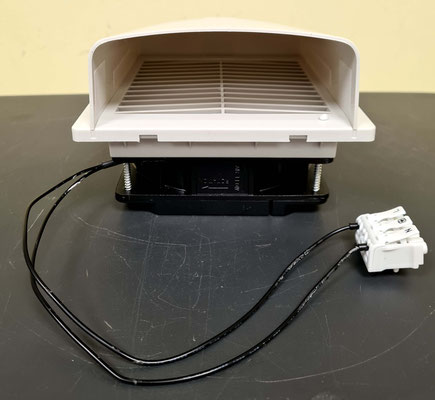

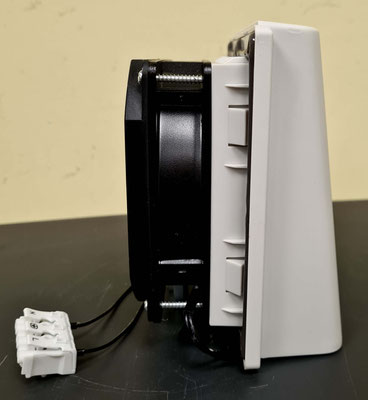

2.1.Ventiliacinės grotelės.

Ventiliacinės grotelės su karkasu oro filtrui.

Gabaritai:150x150x28mm

Galimybė tvirtinti ventiliatorių 120x120x38mm.

Komplektuojama kartu su filtru.

Apsaugos klasė:IP54

Ventiliacija vykdoma konvekcijos arba aktyvinių filtrų būdu ir pašalina įkaitusį orą.

Ventiliacinės grotelės su filtravimo audiniu montuojamos spintos apatinėje arba viršutinėje dalyje.

Ventiliacinių grotelių gabaritai be ventiliatoriaus ir su ventiliatoriumi 120x120x38mm.

ALFA 1000BP Data sheet.
Ventilation Alfa 1000BP.pdf
Adobe Acrobat Document 273.0 KB
Alfa electric pilnas ventiliacijos katalogas.
Alfa electric ventilation.pdf
Adobe Acrobat Document 6.1 MB
