ELEKTROS TINKLO FILTRAI

1.Elektros tinklo filtras 8050 serijos ,skirtas ekranuotoms komutacinėms spintoms.

Gamintojas:Holland Shielding Systems BV.

Filtras skirtas gerai įžemintai ekranuotai komutacinei spintai su nominalia 250V įtampa ir 50Hz srovės dažniu.

Ekranavimas: 100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.

Gaminami 850 ir 851 serijos.

8050 serijos elektros linijos maitinimo filtras ekranuotoms spintoms yra 8050 serijos maitinimo linijos filtrai ekranuotoms spintelėms yra aukštesnio lygio filtras, esantis dviejų skyrių korpuse

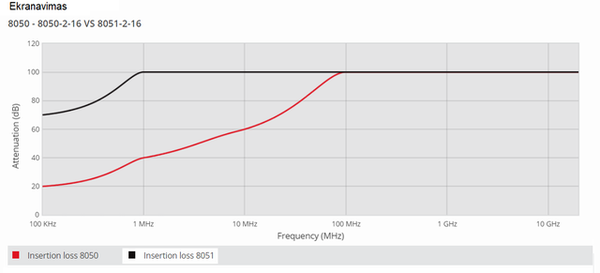

pasiekiamas 100 dB slopinimas dažnių juostoje nuo 14 kHz iki 40 GHz.Yra išdirbta dviejų kontūrų grandinė su aukštos kokybės šerdimis užtikrinančiomis reikiamą induktyvumą. Šios šerdys neprisisotina dėl didelio oro tarpo ir nera jautrūs asimetrinei apkrovai.

Šios serijos filtrai yra siūlomi tik kaip dviejų linijų filtras (fazės ir neutralės).

Karinės specifikacijos gali būti:

o MIL-PRF-15733 Bendra

• Kariniai bandymų metodai

o MIL-STD-202 sudedamosios dalys

o MIL-STD-220 įterpimo praradimas

o MIL-STD-285 ekranavimo efektyvumas (šios serijos filtrams)

• NFPA 70/2011 Nacionalinis elektros kodeksas

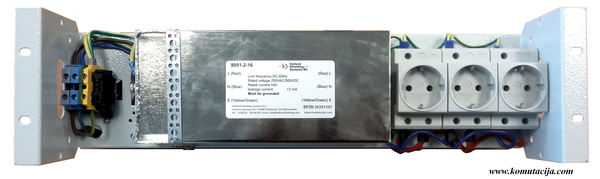

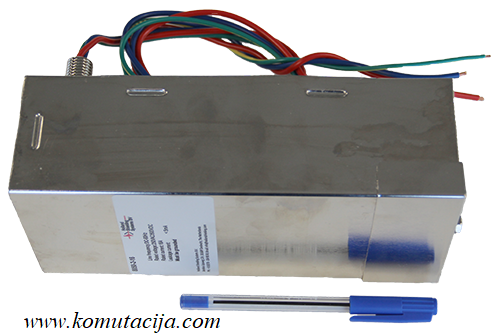

19"/3U elektros tinklo srovės filtras 8051-2-16 filtro pagrindu.

Elektros tinklo filtras 8051-2-16 sumontuotas ant 19"/3U 90mm įgilintos panelės,panaudojant elektros kištukinius lizdus 250V/16A montuojamus ant DIN bėgelio ir 6mm2 rinklių.

Specifikacija:

Plotis:19" (482,6mm)

Aukštis:3U

Įtampa:250VAC/50-60Hz

Srovė:16A

Maksimali nuotekio srovė: mažiau kaip 3mA

Ekranavimo efektyvumas:100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.

Komplektuojamas su 1,5m 3x1,5mm2 minkštu juodu laidu su CEE 7/7 kištuku 250VAC/16A gale.

19"/3U elektros tinklo srovės filtras 8051-2-16 filtro pagrindu
19 coliu 3U 16A EMI filtro aprasymas 805
Adobe Acrobat Document 722.5 KB

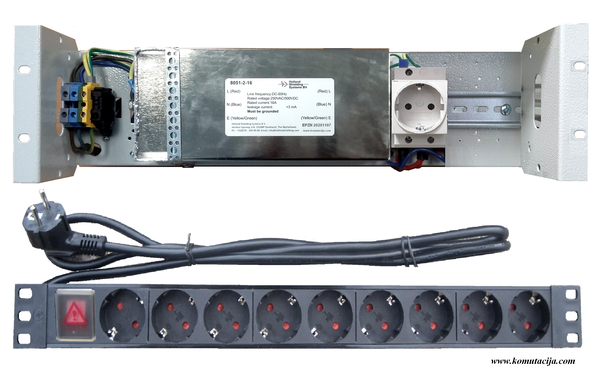

19"/3U elektros tinklo srovės filtras 8051-2-16 filtro pagrindu su 9 kištukiniais lizdais apkrovai pajungti.

Elektros tinklo filtras 8051-2-16 sumontuotas ant 19"/3U 90mm įgilintos panelės,panaudojant elektros kištukinį lizdą 250V/16A montuojamą ant DIN bėgelio ir 6mm2 rinklių.Tokia konstrukcija leidžia po filtro pajungti 19"/1U iki 9 elektros kištukinių lizdų 250V/16A su įžeminimu bloką su 1,8m ilgio 3x1,5mm2 jungiamuoju kabeliu.

Specifikacija:

Plotis:19" (482,6mm)

Aukštis:3U

Įtampa:250VAC/50-60Hz

Srovė:16A

Maksimali nuotekio srovė: mažiau kaip 3mA

Ekranavimo efektyvumas:100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.

Komplektuojamas su 1,5m 3x1,5mm2 minkštu juodu laidu su CEE 7/7 kištuku 250VAC/16A gale.

8050 - Power line filters for shielded c
Adobe Acrobat Document 509.5 KB

2.OSPL 4 krypčių TEMPEST kintamos  srovės elektros maitinimo filtras.ZN odass 241829

     SKU: 5450d6d60c41



Elektros maitinimo filtro paskirtis – skirtas apsaugai nuo informatyvaus elektromagnetinio spinduliavimo (TEM-PEST).

Specifikacija.

TEMPESTO lygis: A, B lygis

Korpusas: OSPL TEMPEST Nerūdijančio plieno korpusas

Maitinimas – turi  ekranuotą elektros maitinimo kabelį  2 m ilgio su CEE 7/7 jungtimi (1x 13A SCHUKO maitinimo kištukas), maitinimui nuo 230V 50Hz elektros maitinimo tinklo.

Lizdai : 4CEE 7/3 kištukiniai lizdai įrangai pajungti (4x 10A SCHUKO lizdai Europos standarto).

Savybės:Turi 60dB slopinimą dažnių juostoje nuo 100KHz iki 1GHz, tinka SDIP-27 A, B ir C TEMPEST lygio programoms

Lizdai – kištukai: 4x 10A SCHUKO lizdai [Europos], 1x 13A SCHUKO maitinimo kištukas

Įėjimo įtampa: 115/230VAC 50/60Hz

Įvertinimas: Bendras  sunaudojamas galingumas iš visų 4 kartų lizdų, nominalia srove 13A (Amperų), esant 40 ° C temperatūrai [Terminis išjungimas]

Nuotėkio srovė:1,2 mA

Darbinė temperatūra: nuo -25 ° C iki +55 ° C

Visi  gaminiai yra pristatomi su oficialiu sertifikatu, kuriame nurodytas įrenginio serijos numeris.

Tai reiškia, kad pagaminus prietaisus, jie visi yra išbandomi pagal NATO SDIP 27/2 normas.

Kiekvienas parduotas įrenginys turi savo sertifikatą, nurodantį savo unikalų serijos numerį.

Sertifikatai yra pristatomi kartu su prietaisais.

Gamintojas:OSPL Nederland B.V.

OSPL 4 krypčių TEMPEST kintamos srovės elektros maitinimo filtras
OSPL-4-way-tempest-ac-power-filter ZN LT
Adobe Acrobat Document 246.1 KB

3.„Schaffner FN2000“ serijos kintamosios ir nuolatinės srovės EMI filtrai

„Schaffner FN2000“ serijos EMI filtrai užtikrina elektromagnetinių trukdžių slopinimą nuo standartinio iki labai didelio. Filtrai palaiko įvairias terminalų parinktis ir yra tiek vieno, tiek dviejų pakopų konfigūracijos. „Schaffner FN2000 EMI“ filtrai yra skirti nuo 1A iki 60A srovei ir gali veikti esant temperatūrai nuo -25 ° C iki + 100 ° C. „FN2000“ serijoje yra modeliai, skirti medicininėms (be Y kondensatorių) ir saugos kritinėms (mažos talpos) programoms. Šiuos filtrus taip pat galima įsigyti su kaiščio tvirtinimo galimybe,naudojant didelei srovei.

FUNKCIJOS

Įvairūs terminalo variantai

Greitas, lengvas šasi montavimas

Galimi labai kompaktiški dydžiai

Pasirenkama smeigės tvirtinimo versija

Pasirenkamos medicininės ir saugos versijos

Pasirenkama apsauga nuo viršįtampių impulso

Nominalios srovės nuo 1A iki 60A

Nominali įtampa: 250 VAC, 50 / 60Hz; 250 VDC

PRITAIKYMAS

Elektros ir elektroninė įranga

Vartojimo prekės

Buitinė įranga

Medicininė įranga

Biuro automatikos įranga

„Datacom“ įranga

Triukšmingos programos, reikalaujančios aukšto filtro našumo

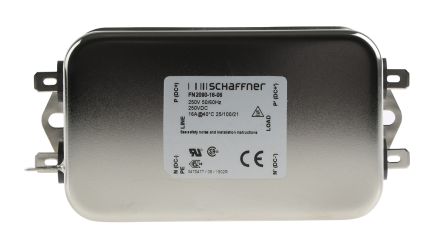

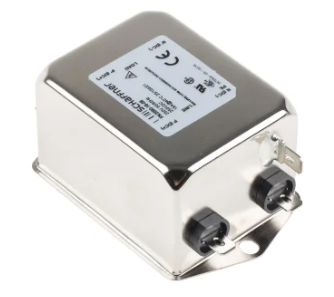

3.1.Dviejų pakopų elektros tinklo filtras FN 2060 serijos.

   FN2060 two-stage filter.Gamintojas:Schaffner.

FN 2060 serijos „Schaffner“ dviejų pakopų filtrai „FN2060“ yra skirti lengvam ir greitam montavimui ant šasi ar montažinės plokštės.Visi filtrai užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir puikiomis šiluminėmis charakteristikomis.

     FN2060 serijos filtrai gali būti naudojami įvairiose taikomosiose programose, tokiose kaip elektros ir elektroninė įranga, pastatų automatizavimas, pramoninim pritaikymui, mašinoms, medicinos įrangai ir įvairioms triukšmingoms aplinkoms, reikalaujančioms gero filtro veikimo.

Dviejų pakopų Filtrai  yra gaminami aliuminio korpuse su platforma.

Papildoma antra pakopa pagerina sinfazinio rėžimo našumą.

Pajungimas vykdomas per  0.25" Faston kontaktus.

Nominali srovė,priklausomai nuo modelio,gali būti nuo 1A iki 30A.

Didelis diferencialo ir bendro režimo slopinimas

Pasirenkamos medicininės versijos (B tipo)

Neprivalomos saugos versijos (A tipo)

Gali būti naudojamas įvairioms reikmėms, tokioms kaip elektrinė ir elektroninė įranga, pastatų automatizavimas, pramoninis pritaikymas, mašinos, medicinos įranga ir įvairios triukšmingos priemonės, reikalaujančios gero filtro veikimo.

Dviejų pakopų važiuoklės tvirtinimo filtrai aliuminio dėžutėje.

Papildomas etapas pagerina bendrojo režimo našumą.

Prijungimas 0,25 colio „Faston“ gnybtais.

Vardinės srovės nuo 1 → 30 A.

Didelis diferencialas ir sinfazinio režimo silpninimas.

Papildomos medicininės versijos (B tipas).

Papildomos  saugos versijos (A tipas).

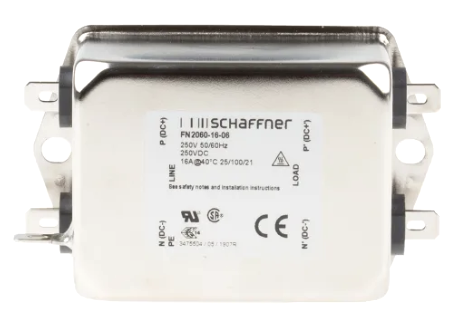

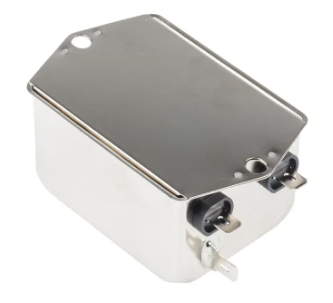

3.2.Dviejų pakopų lektros tinklo filtras FN 2060-16-06.ZN Kodas 241806

       FN2060 two-stage filter.Gamintojas:Schaffner.

Techninė specifikacija:

Attribute                                 Value

Maximum Current Rating            16A

Maximum Voltage Rating            250 V ac

Mounting Type                           Chassis Mount

Termination Style                       Tab

Number of Phases                      1

Series                                        FN2060

Number of Stages                       Two Stage

Operating Frequency                   0 → 400Hz

Length                                       54mm

Depth                                        85mm

Height                                       40.3mm

Dimensions                                54 x 85 x 40.3mm

Capacitance                               4.7 nF, 330 nF

Inductance                                 650 μH (0,65mH)

Minimum Operating Temperature -25°C

Leakage Current                          0,734 mA

Maximum Operating Temperature  +100°C

Resistance                                   1MΩ

Approvals                                    UL; CSA; VDE

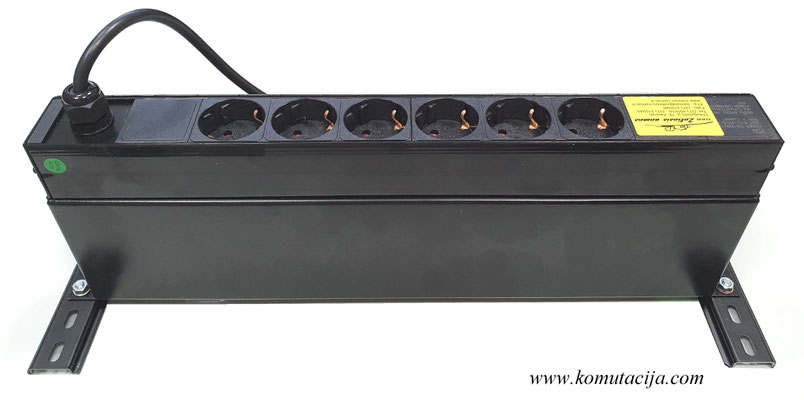

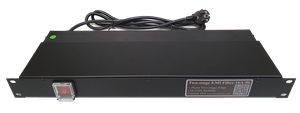

3.3. 19“/1U 16A dviejų pakopų elektros srovės (EMI) filtras 2060.ZN Kodas 241825

19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais  shucko CEE 7/3  kištukiniais lizdais,yra pagamintas FN2060-16-06 filtro pagrinu.Filtro gamintojas –Schaffner.

Elektros srovės filtras gali būti su  dviejų kontaktų 16A jungikliu priekyje,apsaugotu skaidriu atidaromu dangteliu nuo atsitiktinio išjungimo arba be jungiklio.

Techninė specifikacija.

Maksimali srovė: 16A

Maksimali įtampa: 250 VAC, 50/60 Hz; 250 VDC

Notėkio srovė 250 VAC/50 Hz:  0.66 mA

Fazių kiekis:  1

Kištukinių lizdų tipas ir  kiekis: šeši Shucko CEE 7/3 kištukiniai lizdai

Filtro pakopų kiekis : Dvi pakopos

Darbo dažnių diapazonas: DC iki 400Hz

Temperatūros diapazonas (darbinė ir sandėliavimo): -25°C -25°C to +100°C (25/100/21)

Sertifikuota pagal:   UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (applies to AC and DC applications)

Viršįtampio kategorija     II acc. IEC 60664-1

Vidutinis laikas tarp gedimų MTBF (Mean time between failures) @ 40 ° C / 230 V (Mil-HB-217F):950 000 valandų;

Tvirtinimo būdai:

1. Į 19“/1U komutacinę spinta (gaminio atstumas tarp tvirtinimo taškų-465mm);

2.Pastatomas ant grindų darbo vietoje.Tuomet reikia prisukti papildomas kojeles,kurios yra komplektacijoje.Tuomet darbo vietoje galima pajungti iki 6 aktyvinių įrenginių maitinamų nuo ~250V tinklo,apsaugotų elektromagnetinių trikdžių  elektros srovės filtru.

Pajungimo tipas:Turi  3x1,5mm2 juodos spalvos  daugiagyslį minkštą  1,8m ilgio  elektros maitinimo kabelį su CEE 7/7 ~250V/16A kištuku.

Gabaritai:

Aukštis:45mm

Plotis:483mm

Gylis:150mm

Svoris:3,00kg.

Filtras užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir pasižyminčiais puikiomis šiluminėmis charakteristikomis.

     19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais  shucko CEE 7/3  kištukiniais lizdais ,pagamintas FN2060-16-06 filtro pagrindu,gali būti naudojamas  19 colių komutacinėse spintose ar darbo vietoje, aktyviniai elektros įrangai, reikalaujančiai gero filtro veikimo, maitinimui.

19"/1U 16A EMI filtro 2060 aprašymas
19 coliu 1U 16A EMI filtro 2060 aprasyma
Adobe Acrobat Document 345.9 KB

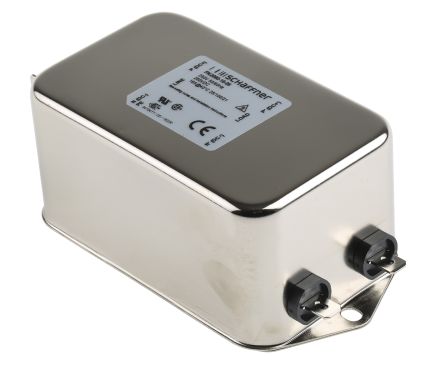

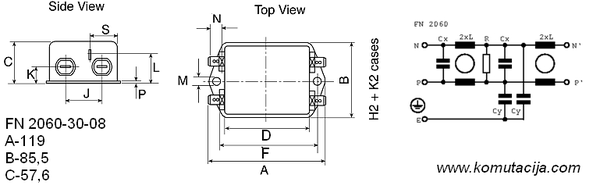

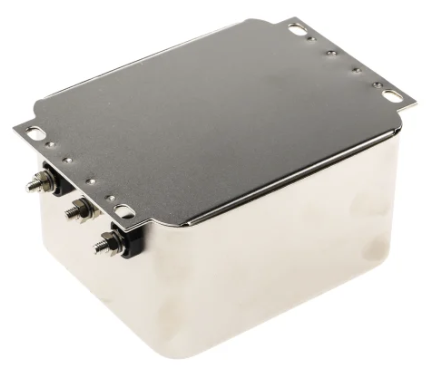

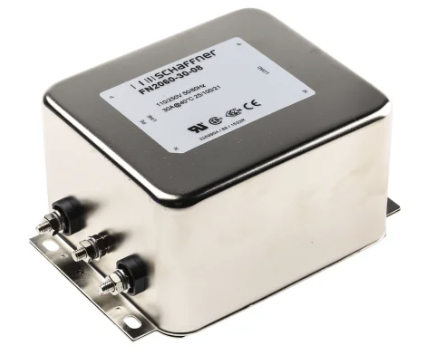

3.4.Dviejų pakopų elektros tinklo filtras FN 2060-30-08.ZN Kodas 241807

       FN2060 two-stage filter.Gamintojas:Schaffner.

 EMI (electromagnetic interference) filtras yra tam tikras filtras su gera trukdžių slopinimo galimybe. Jis gali būti taikomas keitiklių ir dažnio keitimo įrangos išvesties lizdams, kad būtų sumažintas elektromagnetinis trukdymasa arba elektromagnetinis išspinduliavimas įrenginio į išorinį tinklą.

Ši produktų kategorija pasižymi geresniu trukdžių slopinimu. Paprastai filtras montuojamas inverterio išvesties lizde ir gali sumažinti inverterio sukurtus elektromagnetinius trukdžius.

Produkto savybės ir taikymas:

Žemas nuotėkio srovė, atitinkanti specialius medicinos įrangos reikalavimus

Taikoma triukšmo slopinimui ir aukšto dažnio harmonikų slopinimui

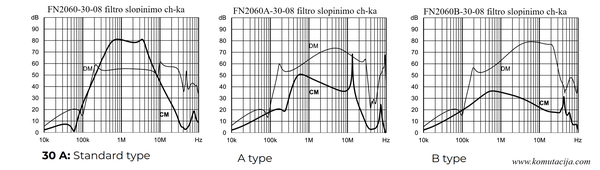

Dviejų pakopų EMI  elektros tinklo filtro FN 2060-30-08 pagrindinės charakteristikos:

  -Maksimali darbo įtampa 250 VAC (50/60 Hz);

  -Maksimali darbo srovė :30 A;

  -Žema nuotėkio srovė, atitinkanti specialius medicinos įrangos reikalavimus: 0,867 mA;

  -Slopinimas (pagal CISPR 17 metodiką 50 Ω/50 Ω asym.), esant 10 MHz dažniui, ne mažesnis        kaip 50 dB;

  -Darbo temperatūrų diapazonas: -25° C iki +100° C.

Attribute                                 Value

Maximum Current Rating            30A

Maximum Voltage Rating            250 V ac

Mounting Type                           Chassis Mount

Termination Style                       Stud

Number of Phases                      1

Series                                        FN2060

Number of Stages                       Two Stage

Operating Frequency                   400Hz

Length                                       119 mm

Depth                                        57,6 mm

Height                                       85.5 mm

Dimensions                                119 x 57.6 x 85.5mm

Capacitance                               1 μF, 10 nF

Inductance                                 600 μH (0,6mH)

Minimum Operating Temperature -25°C

Leakage Current                          0,867 mA

Maximum Operating Temperature  +100°C

Resistance                                   220 kΩ

Approvals                                    UL; CSA; VDE

Two-stage filter Schaffner_datasheet_FN2
Adobe Acrobat Document 1.4 MB

3.5.Dviejų pakopų elektros tinklo filtras FN 2090A-16-08.ZN Kodas 241808

       FN2090 two-stage filter.Gamintojas:Schaffner.

Daugiapakopis kintamosios / nuolatinės srovės EMI filtras, pasižymintis puikiu slopinimo efektyvumu.

Nominalios srovės nuo 1 iki 30 A Dviejų pakopų filtras

Labai didelis diferencialo ir įprasto režimo slopinimas

 Pasirenkamos medicininės versijos (B tipas) Pasirenkamos saugos versijos (A tipas) Galimos patobulintos versijos versijos Papildoma apsauga nuo viršįtampio (Z tipas).



Techninė specifikacija

Nominali įtampa: 250 VAC, 50/60 Hz; 250 VDC

Veikimo dažnis: nuo DC iki 400 Hz

Nominalios srovės nuo: 1 iki 30 A @ 40 ° Cmax

Didelio potencialo bandymo įtampa: P -> PE 2000 VAC 2 sek. (Ekv. Dangtelis <88 nF)

                                                     P -> PE 2550 VDC 2 sek. (Ekv. Dangtelis> 88 nF)

                                                     P -> PE 2500 VAC 2 sek. (B tipai) )

                                                     P -> N 1100 VDC 2 sek

Temperatūros diapazonas (eksploatavimas ir laikymas): nuo -25 ° C iki + 100 ° C (25/100/21) **

Sertifikuota pagal: UL 1283, CSA 22.2 Nr. 8 1986, IEC / EN 60939 (taikoma Kintamosios ir nuolatinės srovės programos)

Degumas, atitinkantis:terminalo plastiką -06 / -08 versijai: UL 94 V-0

                                  Nėriniai (laces) -07 versijai: UL 94 VW-1„-07“ versijos

                                  Įvorė: UL 94 V-0

Apsauga nuo viršįtampių impulsų (Z tipas): Padeda laikytis IEC61000-4-5 (tik diferencialinis režimas)

II viršįtampio kategorija: pagal IEC 60664-1

2 taršos laipsnis: pagal IEC 60664-1

MTBF @ 40 ° C / 230 V (Mil-HB-217F): 1 300 000 valandų (nuo 1 iki 10 A tipų)

                                                         1 100 000 valandų (12 A tipų)

                                                         517 000 valandų (16 ir 30 A tipai)

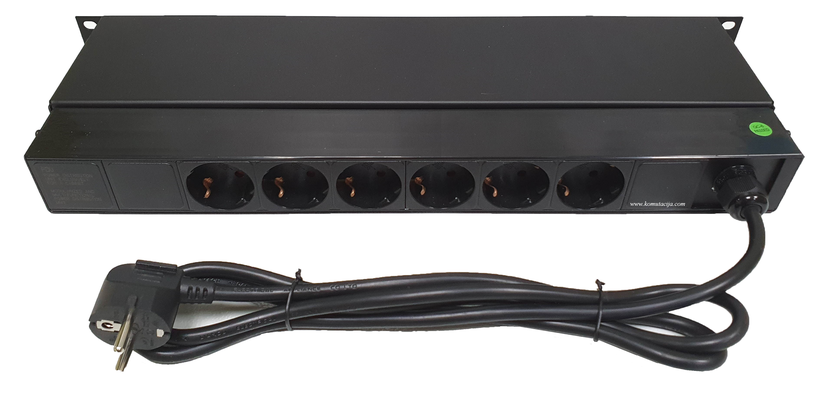

3.6.19“/1U 16A dviejų pakopų elektros srovės (EMI) filtras 2090B.ZN Kodas 241823

19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais  shucko CEE 7/3  kištukiniais lizdais,yra pagamintas FN2090B-16-06 filtro pagrinu.Filtro gamintojas –Schaffner.

Elektros srovės filtras priekyje turi dviejų kontaktų 16A jungiklį apsaugotą skaidriu atidaromu dangteliu nuo atsitiktinio išjungimo. Galimas korpuso variantas ir be tinklo 5tampos jungiklio.

Techninė specifikacija

Nominali įtampa: 250 VAC, 50/60 Hz; 250 VDC

Veikimo dažnis: nuo DC iki 400 Hz

Nominali srovė nuo: 16 A @ 40 ° Cmax

Notekio srovė:0,002mA

Didelio potencialo bandymo įtampa: P -> PE 2500 VAC 2 sek. (B tipas) )

                                                            P -> N 1100 VDC 2 sek

Temperatūros diapazonas (darbinė ir sandėliavimo: nuo -25 ° C iki + 100 ° C

Sertifikuota  pagal: UL 1283, CSA 22.2 Nr. 8 1986, IEC / EN 60939 (taikoma Kintamosios ir nuolatinės srovės programos)

Degumas, atitinkantis:terminalo plastiką -06 / -08 versijai: UL 94 V-0

                                                                    Įvorė: UL 94 V-0

Taršos laipsnis:2 taršos laipsnis: pagal IEC 60664-1

Vidutinis laikas tarp gedimų MTBF (Mean time between failures) @ 40 ° C / 230 V (Mil-HB-217F):517 000 valandų,t.y. apie 60metų;

Tvirtinimo būdai:

1. Į 19“/1U komutacinę spinta (gaminio atstumas tarp tvirtinimo taškų-465mm);

2.Pastatomas ant grindų darbo vietoje.Tuomet reikia prisukti papildomas kojeles,kurios yra komplektacijoje.Tuomet darbo vietoje galima pajungti iki 6 aktyvinių įrenginių maitinamų nuo ~250V tinklo,apsaugotų elektromagnetinių trikdžių  elektros srovės filtru.



Pajungimo tipas:Turi  3x1,5mm2 juodos spalvos  daugiagyslį minkštą  1,8m ilgio  elektros maitinimo kabelį su CEE 7/7 ~250V/16A kištuku.

Gabaritai:

Aukštis:47mm

Plotis:483mm

Gylis:150mm

Svoris:3,15kg.

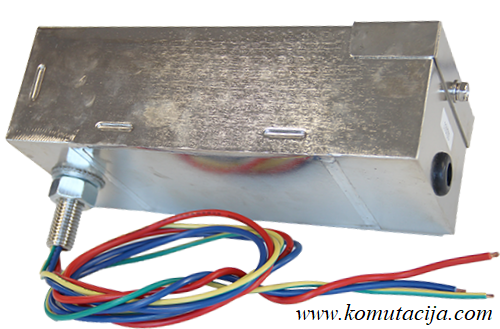

  Filtras užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir pasižyminčiais puikiomis šiluminėmis charakteristikomis.

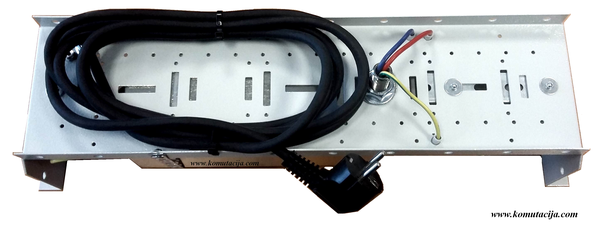

  19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais  shucko CEE 7/3 ~250V/16A kištukiniais lizdais ,pagamintas FN2090B-16-06 filtro pagrindu,gali būti naudojamas  19 colių komutacinėse spintose ar darbo vietoje, aktyviniai elektros įrangai, reikalaujančiai gero filtro veikimo, maitinimui.

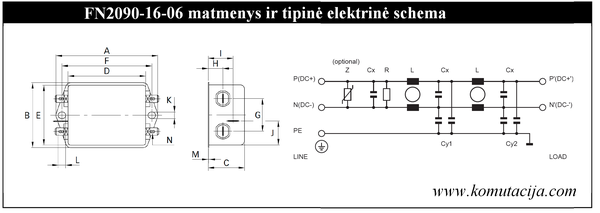

19"/1U 16A EMI filtro 2090B-16-06 aprašymas
19 coliu 1U 16A EMI filtro aprasymas 209
Adobe Acrobat Document 443.5 KB
