Metalinės lauko spintos

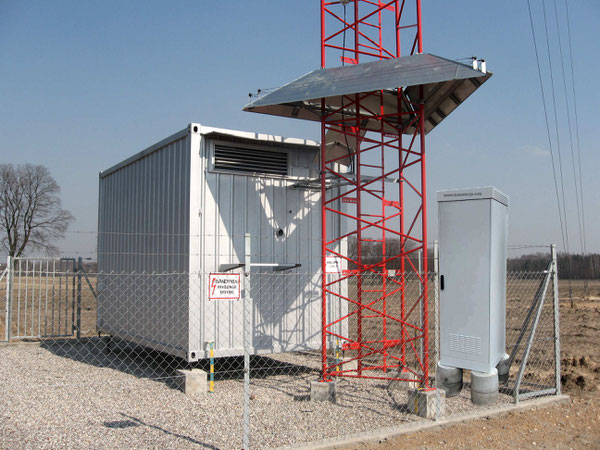

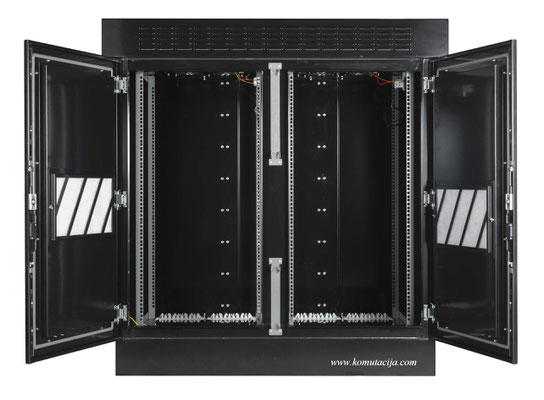

1.Didelės talpos metalinės hermetinės lauko spintos.Termo spintos.

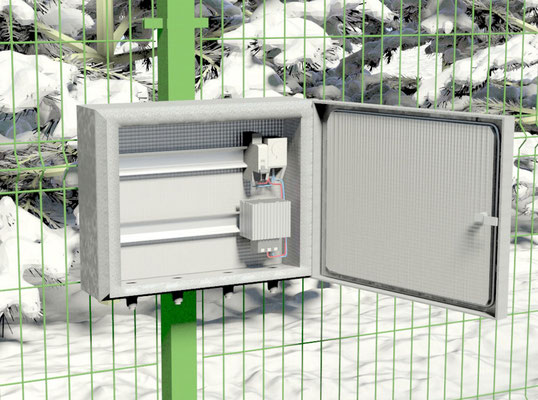

Metalinės hermetinės lauko spintos arba termo spintos (thermobox) su pilna ar daline mikroklimato kontrole, yra optimalus sprendimas, užtikrinantis nenutrūkstamą lauke,gatvėje esančių įrenginių veikimą. Šis produktas yra populiarus visame pasaulyje. Tačiau tai ypač svarbu ir Lietuvai, nes šalies klimatas metų bėgyje pasižymi staigiais temperatūros pokyčiais.

metalinės spintelės yra vientisos dėžutės, išlankstytos ir suvirintos iš metalo lakštų.Eksploatacinių savybių pagerinimui,spintos yra apšiltintos su specialiomis šilumos izoliacinėmis medžiagomis. Viduje dėžutės dugne yra skydelis, skirtas reikiamos įrangos montavimui.. Pagal  užsakovo pageidavimą ,spinta gali būti papildyta lentynoms,laikikliais,papildomomis angomis,sandarikliais,kas palengvina instaliuotojui spintos sumontavimą.

     Hermetines lauko spinta sgalima skirstyti:

  -Be mikroklimato kontrolės psyvinės,be šildymo ir vėdinimo;

  -Su daline mikroklimato kontrole,t.y. su valdomu šildymu;

  -Su daline mikroklimato kontrole,t.y. su pasyviniu ar  valdomu aktyviniu vėdinimu;

  -Su pilna mikroklimato kontrole,kai yra valdomas ir šildymas ir vėdinimas,bet nėra kondicionavimo;

  -Su visiška mikroklimato kontrole (šildymas,vėdinimas,kondicionavimas.

Didelis populiarumas tokių lauko spintų yra dėl to, kad jos padeda  apsaugoti įrangą ne tik nuo temperatūros šuolių ir kitų atmosferos reiškinių, bet taip pat nuo žalingo ultravioletinių spindulių, taip pat purvo ir dulkių. Tai ypač pasakytina apie įrangą, kuri neturi savo apsaugos nuo šių veiksnių.

Šiandien tokio tipo lauko spintos yra plačiai naudojamos įvairių įrenginių montavimui:

  -Apsaugos technikai;

  -Vaizdo stebėjimo sistemoms;

  -Telekomunikacinei įrangai;

  -Elektros energijos sistemose;

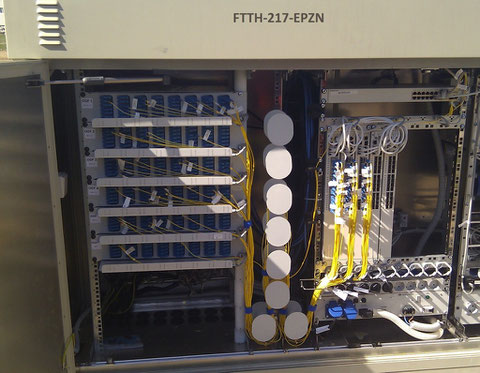

  -Įrangai darbui su šviesolaidiniais tinklais;

  -Kompiuterinei ir kitai įrangai.

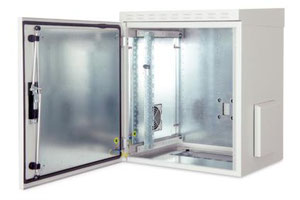

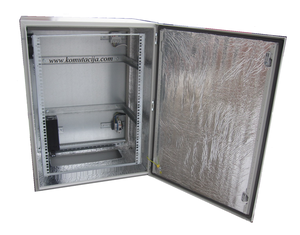

1.Metalinė komutacinė spinta  lauko sąlygoms 600x600x250 P54 su mikroklimato kontrole.ZN Kodas 550080

Metalinė komutacinė spinta,kurios gabaritai yra 600x600x250 (A x P x G), sandarumo klasė IP54; pakabinama su mikroklimato kontrole (šildymu ir vėdinimu) skirta komutacinės įrangos montavimui (pvz.vaizdo stebėjimo sistemai montuoti),yra pagaminta iš  elektros skydo 600x600x250 IP66 su montažine plokšte  pagrindu.Spinta yra išklijuota 5mm polisterų su folija paviršiuje,kas neledžia susidaryti rasos taškui žiemą ant spintos šonų.

Kairiame spintos šone 50mm nuo viršaus ir dešiniame spintos šone 50mm nuo apašios yra išpjautos kiaurymės ir į jas yra įdėtos IP54 sandarumo klasės 150x150 ventiliacinės grotelės su filtruojančia medžiaga viduje.

Prie ventiliacinių grotelių,esančių kairėje pusėje viršuje,iš vidinės pusės yra prisuktas aktyvinės ventiliacijos ventiliatorius su guoliukais 120x120x38mm,veikiantis nuo ~220V įtampos.

Ant montažinės plokštės,esančios spitos dugne,yra prisukti du horizontalūs DIN35 bėgeliai aktyvinės ir valdymo įrangos montavimui.

Ant apatinio DIN bėgelio yra sumontuotos dvi modulinės rozetės ~250V/16A su įžeminimu, automatinis dvipolis išungėjas Etimat C10A 10kV,75W SHT šildytuvas 100W,šildymo termostatas ir komutacinės rinklės.

Ant viršutinio DIN bėgelio ,optinio kabelio įvedimui ir paskirstymui, yra naudojamas pramoninis ODF 6DSC-DIN,montuojamas ant DIN bėgelio.Adapteriai ir pigteilai yra parenkami priklausomai nuo to ar vartotojas naudoja vienamodį (Singlemode) ar daugiamodį (Multimode) šviesolaidinį kabelį,ar naudoja optinius keitiklius vienos ar dviejų skaidulų.

  Šalia pramoninio ODF yra palikta vieta  pramoniniam optiniam keitikliui ir pramoniniam maitinimo šaltiniui (pvz.SDR-120-48,gamintojas meanwell) 130x90x70mm.Abu įrenginiai turi galimybę montuoti ant DIN bėgelio.

   Ant spintos nugarinės dalies yra sumontuoti du stulpiniai laikikliai su nerūdijančio plieno sąvaržomis,skirtomis komutacinei spintai montuoti prie apšvietimo stulpo,kurio diametras gali būti 90-150mm.

Ant spintos nugarinės dalies yra sumontuoti du stulpiniai  laikikliai,pagaminti iš 3mm aliuminio plokštės ir nudažyti milteline dažymo technologija RAL7035 pilka spalva.Stulpiniai laikikliai turi po dvi nerūdijančio plieno sąvaržas,kurios yra skirtos komutacinei spintai montuoti prie apšvietimo stulpo,kurio diametras gali būti 90-150mm.Kiekvienas stuplinis  laikiklis yra prisuktas prie spintos galinės dalies su dviem nerūdijančio plieno varžtais M8x20 DIN933 A2.Iš abiejų skydo pusių ant varžto yra uždėtos poveržlės su sandarinimo gumomis ir prisukta yra nerūdijančio plieno veržlėmis su gumyte M8 A2 H-6,5mm.

Pats stulpinis laikiklis  laikiklis centre turi 32mm kiaurymę,kurią galima panaudoti optinių,elektros ar kompiuterinių kabelių įvedimui į spintą.Tuomet kabeliai nesimato iš šono ir yra dalinai apsaugoti.

2.19"/10U 600x600x400 IP54 metalinė hermetinė spinta.ZN kodas

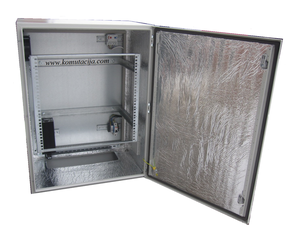

19"/10U 600x600x400 metalinė hermetinė komutacinė spinta.

Specifikacija:

  -Aukštis-600mm;

  -Plotis-600mm;

  -Gylis-400mm;

  -U kiekis-10U;

  -Darbinis montavimo gylis-320mm;

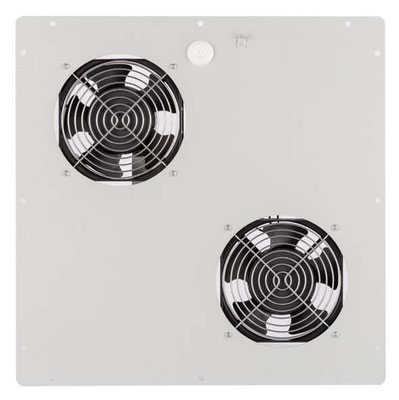

  -Vėdinimas-dvi ventiliacinės grotelės su filtrais IP54 ir dviem ventiliatoriais 120x120x38,~230v.Max oro srautas 163m3/h (vienas įtraukia,o kitas išpučia oro srautą);

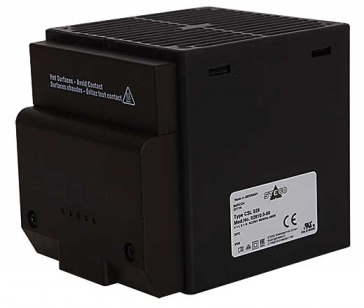

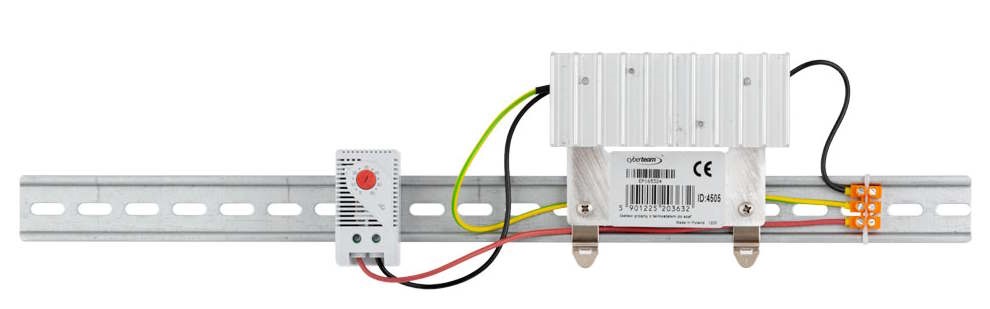

  -Šildymas-Šildytuvas SHT 50W (110x50x80)mm;

-Termostatai šildymui ir vėdinimui;

Komutacinė spinta iš vidaus išklijuota 5mm polistirolo plokšte su folija,kas sumažina  rasos taško formavimosi tikimybe ant spintos sienelių.Spinta kabinama ant sienos.

Pastaba:Galima pagaminti ir su padu.Tuomet spinta gali stovėti.

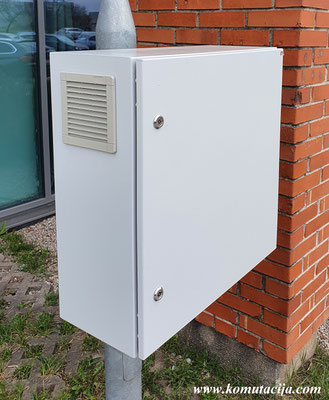

3.19"/10U 800x600x400 IP54 metalinė hermetinė spinta.ZN kodas 550011

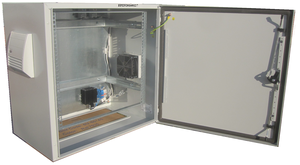

19"/10U 800x600x400 metalinė hermetinė komutacinė spinta pakabinama su mikroklimato kontrole (šildymu ir vėdinimu).

Specifikacija:

  -Aukštis-800mm;

  -Plotis-600mm;

  -Gylis-400mm;

  -U kiekis-10U;

  -Darbinis montavimo gylis-320mm;

  -Vėdinimas-dvi ventiliacinės grotelės su filtrais IP54 ir vienas ventiliatorius 120x120x38,~230v.Max oro srautas 163m3/h;

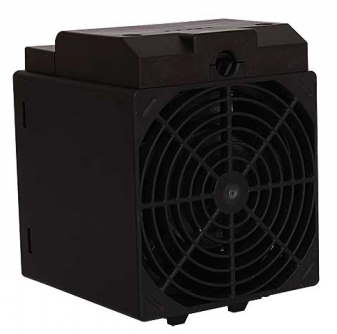

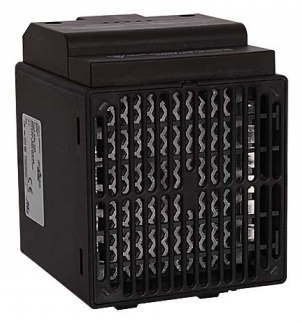

  -Šildymas-Šildytuvas HT150,150w.

    Gabaritai 220x80x90mm;

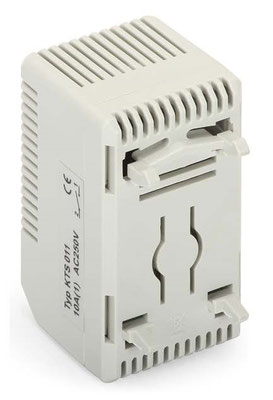

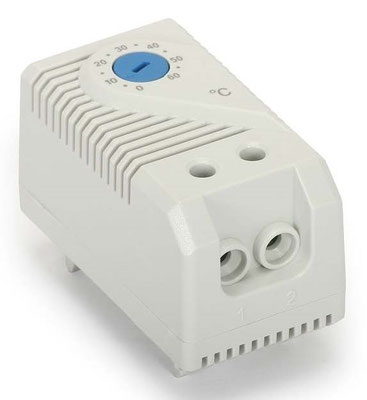

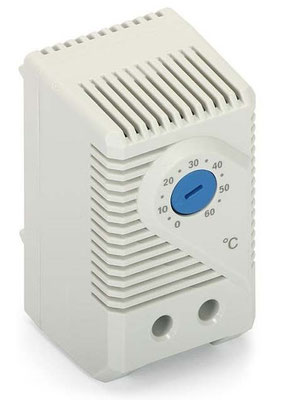

-Termostatai šildymui Stego KTO 011 ir vėdinimui Stego KTS 011;

Komutacinė spinta iš vidaus išklijuota 5mm polistirolo plokšte su folija,kas sumažina  rasos taško formavimosi tikimybę ant spintos sienelių.

Plačiau apie šildymą ir vėdinimą komutacinėse spintose galite pasiskaityti "Šildymas ir vėdinimas"

4.19"/10UC 800x600x400 IP54 metalinė hermetinė spinta.ZN kodas 550012

19"/10U 800x600x400 metalinė hermetinė komutacinė spinta su mikroklimato kontrole (šildymu ir vėdinimu).Statoma ant betonuoto paviršiaus.

Specifikacija:

  -Aukštis-800mm;

  -Plotis-600mm;

  -Gylis-400mm;

  -U kiekis-10U;

  -Darbinis montavimo gylis-320mm;

  -Vėdinimas-dvi ventiliacinės grotelės su filtrais IP54 ir vienas ventiliatorius 120x120x38,~230v.Max oro srautas 163m3/h;

 -Šildymas-Šildytuvas HT150,150w.



    Gabaritai 220x80x90mm;

-Termostatai šildymui ir vėdinimui;

-Spintos pagrinas (cokolis) 150x600x380mm.ZN kodas 550372

Komutacinė spinta iš vidaus išklijuota 5mm polistirolo plokšte su folija,kas sumažina  rasos taško formavimosi tikimybę ant spintos sienelių.Prie komutacinės spintos apačios yra prisuktas 150mm aukščio cokolis.

 Plačiau apie šildymą ir vėdinimą komutacinėse spintose galite pasiskaityti "Šildymas ir vėdinimas"

5.19"/15U 800x600x400 IP54 metalinė hermetinė spinta.ZN kodas 550013

19"/15U 800x600x400 metalinė hermetinė komutacinė spinta pakabinama su mikroklimato kontrole (šildymu ir vėdinimu).

Specifikacija:

  -Aukštis-800mm;

  -Plotis-600mm;

  -Gylis-400mm;

  -U kiekis-15U;

  -Darbinis montavimo gylis-320mm;

  -Vėdinimas-dvi ventiliacinės grotelės su filtrais IP54 ir vienas ventiliatorius 120x120x38,~230v.Max oro srautas 163m3/h;

  -Šildymas-Šildytuvas HT150,150w.

    Gabaritai-220x80x90mm;

-Termostatai šildymui Stego KTO 011 ir vėdinimui Stego KTS 011;

Komutacinė spinta iš vidaus išklijuota 5mm polistirolo plokšte su folija,kas sumažina  rasos taško formavimosi tikimybę ant spintos sienelių.

 Plačiau apie šildymą ir vėdinimą komutacinėse spintose galite pasiskaityti "Šildymas ir vėdinimas"

6.19"/15UC 800x600x400 IP54 metalinė hermetinė spinta.ZN kodas 550014

19"/15U 800x600x400 metalinė hermetinė komutacinė spinta su mikroklimato kontrole (šildymu ir vėdinimu).Statoma ant betonuoto paviršiaus.

Specifikacija:

  -Aukštis-800mm;

  -Plotis-600mm;

  -Gylis-400mm;

  -U kiekis-15U;

  -Darbinis montavimo gylis-320mm;

  -Vėdinimas-dvi ventiliacinės grotelės su filtrais IP54 ir vienas ventiliatorius 120x120x38,~230v.Max oro srautas 163m3/h;

 -Šildymas-Šildytuvas HT150,150w.

    Gabaritai 220x80x90mm;

-Termostatai šildymui Stego KTO 011 ir vėdinimui Stego KTS 011;

-Spintos pagrinas (cokolis) 150x600x380mm.ZN kodas 550372

Komutacinė spinta iš vidaus išklijuota 5mm polistirolo plokšte su folija,kas sumažina  rasos taško formavimosi tikimybę ant spintos sienelių.Prie komutacinės spintos apačios yra prisuktas 150mm cokolis,kuris ankeruojasi prie išbetonuoto paviršiaus.

 Plačiau apie šildymą ir vėdinimą komutacinėse spintose galite pasiskaityti "Šildymas ir vėdinimas"

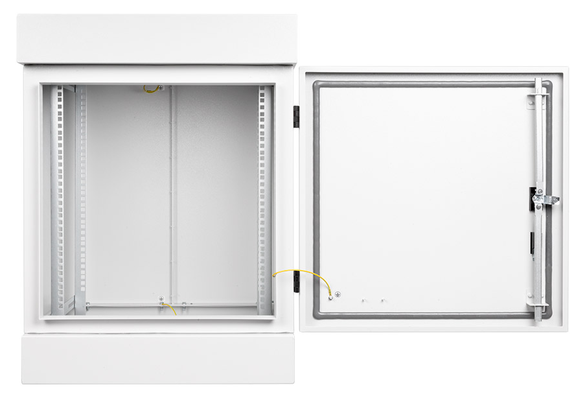

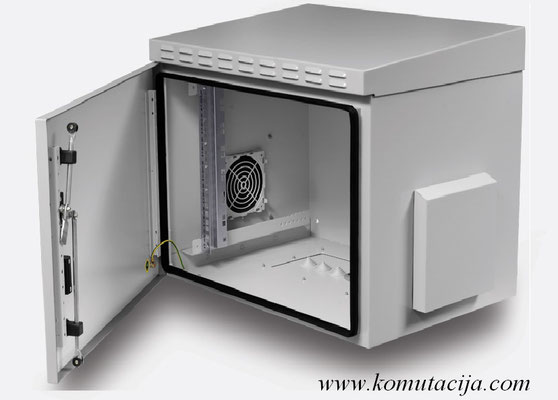

7.19"/12U 704x600x600 IP55 metalinė hermetinė spinta.ZN kodas 550262

Tai kabinama komutacinė spinta,skirta darbui lauke.

Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

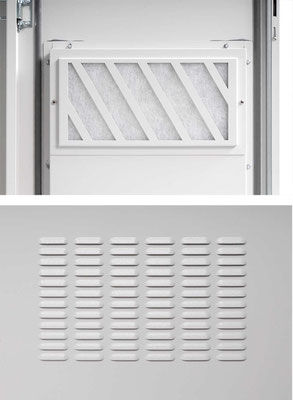

Iš priekinės stogelio dalies yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.

Tai leidžia patekti orui ir apsaugo nuo tiesioginių kritulių patekimo į komutacinę spintą.

Apatinėje dalyje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.

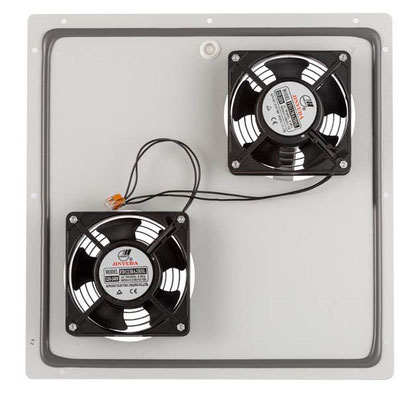

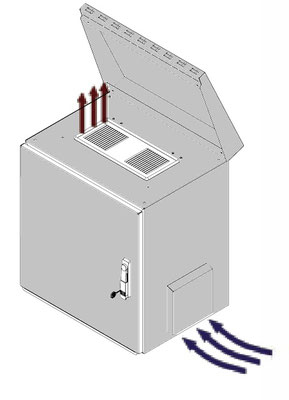

Priverstinei ventiliacijai yra numatyta galimybė spintos viršutinėje dalyje po stogu įstatyti du 120x120x38mm aktyvios ventiliacijos ventiliatorius.

Angose yra įdėta filtruojanti medžiaga.

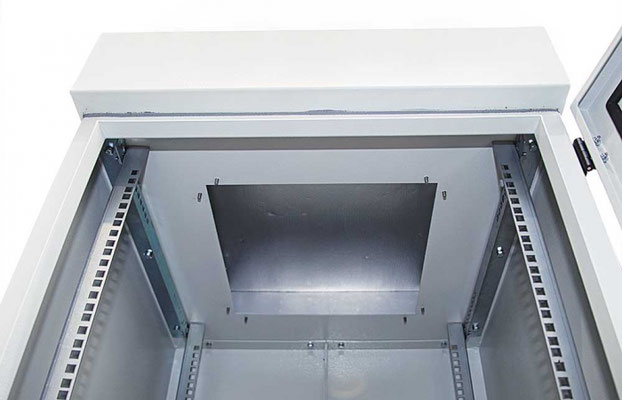

Spintos viduje yra viena 19 colių 12U liniuočių pora komutacinei įrangai tvirtinti.

Apatinėje dalyje ant nuimamos plokštelės 420x220mm yra suformuoti penki įvadai/išvadai.

Standartinėje komplektacijoje jau įdėta 1PG29,2PG16 ir 2 aklės,kur galima įsukti papildomai 2 PG16 sandariklius.

Specifikacija:

Aukštis:12U

Gabaritai:704x600x600mm

Svoris: 43,00kg be pakuotės;44,00kg su pakuote.

Spalva: Ral7035 pilka

8.19"/12U 704x600x600 IP55 metalinė hermetinė spintos montavimo ant stulpo rinkinys.ZN kodas

Montavimo ant stulpo komplektas.

Naudojamas ES455 serijos spintų montavimui ant stulpo. Į komplektą įeina du metaliniai "U" formos su užlenktais galais profiliai,kurie yra pritvirtinti prie spintos galo viršuje ir apačioje ir du laikikliai su dantytu kraštu, kurie, pritvirtinti prie profilių ir priveržti.Tinka spintos montavimui ant  120-150mm skersmenims stulpo. Medžiaga: Cinkuotas 3mm plienas.

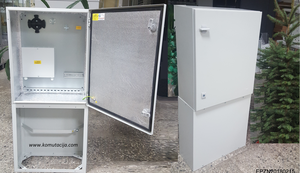

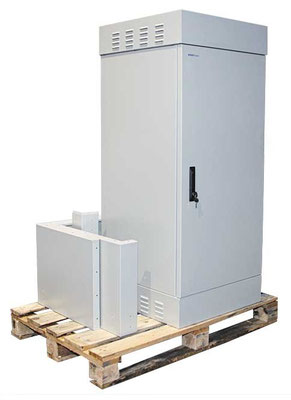

9.19"/12U 704x600x600 IP55 metalinė hermetinė spinta su 500x600x575 ankeriuojamu pamatu.ZN kodas 550017

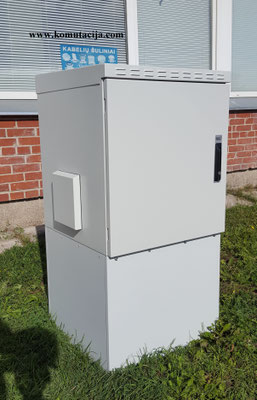

Tai pagal atskirą užsakymą pagaminta komutacinė spinta,skirta darbui lauke.Ji atitinka EN 60529 standarto saugos klasės IP55 ir yra apsaugota nuo vandens ir purvo patekimo.

Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Iš priekinės stogelio dalies yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.

Tai leidžia patekti orui ir apsaugo nuo tiesioginių kritulių patekimo į komutacinę spintą.

Apatinėje dalyje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.

Priverstinei ventiliacijai yra numatyta galimybė spintos viršutinėje dalyje po stogu įstatyti du 120x120x38mm aktyvios ventiliacijos ventiliatorius.

Angose yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 12U liniuočių pora komutacinei įrangai tvirtinti.

Apatinėje dalyje ant nuimamos plokštelės 420x220mm yra suformuoti penki įvadai/išvadai.

Standartinėje komplektacijoje jau įdėta 1PG29,2PG16 ir 2 aklės,kur galima įsukti papildomai 2 PG16 sandariklius.

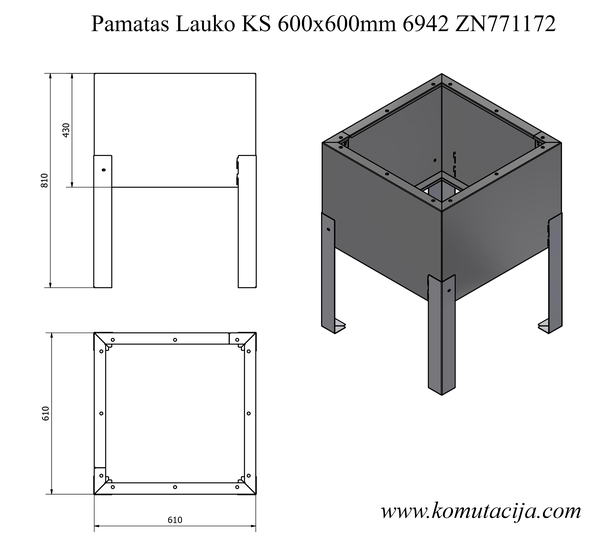

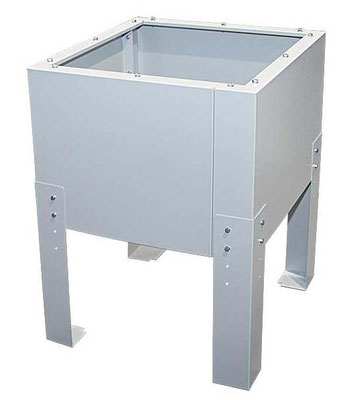

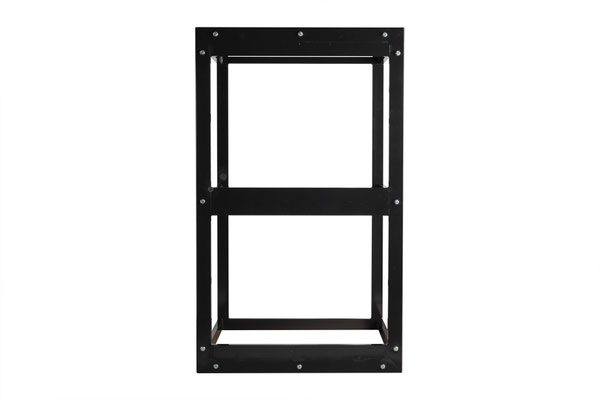

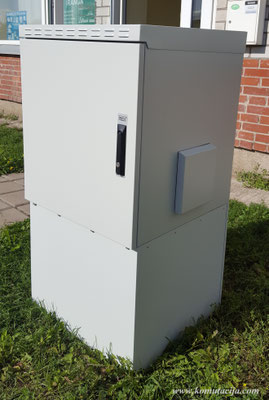

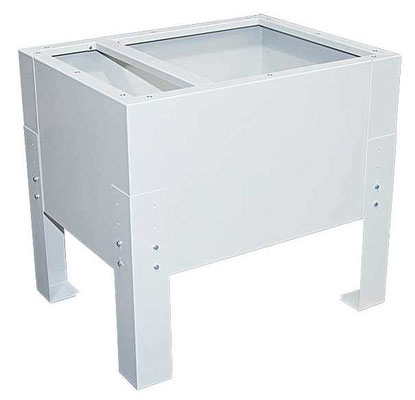

   Komutacinė spinta yra montuojama ant metalinės konstrukcijos pamato,kurio gabaritai yra: 500x600x575mm (Aukštis x plotis x gylis).Pamato aukštis yra 500mm aukščio.Pamato prekis ir šonai yra uždengti 1mm cinkuotos skardos lakštais,nudažytais RAL7035 pilka spalva.Priekinė uždengimo dalis yra nuimama,kad prieiti prie kabelių ir gofruotų vamzdžių įvadų komutacinės spintos apatinėje dalyje.Per pamato vidurį,100mm nuo galinės pamato sienelės, yra privirinta trapecijos formos 25x5 metalinė juosta,skirta pirminiam iš žemės išlendančių kabelių ar gofruoto vamzdžio tvirtinimui.Ten pat šone yra privirintas ir centrinis įžeminimo gnybtas M8x25 su veržle ir poveržlėmis.

Specifikacija:

Sandarumo klasė:IP55

Vandalizmo klasė: IK10

Aukštis:12U

Gabaritai:704x600x600mm

Pamato gabaritai:500x600x575

Svoris be pamato: 43,00kg be pakuotės;44,00kg su pakuote.

Spalva: Ral7035 pilka

10.19"/16U 891x600x600 IP55 metalinė hermetinė spinta.ZN kodas 550197

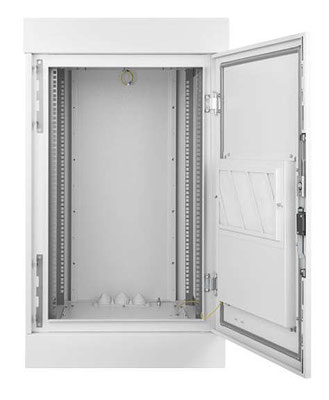

Tai kabinama komutacinė spinta,skirta darbui lauke.

Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Iš priekinės stogelio dalies yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.

Tai leidžia patekti orui ir apsaugo nuo tiesioginių kritulių patekimo į komutacinę spintą.

Apatinėje dalyje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.

Priverstinei ventiliacijai yra numatyta galimybė spintos viršutinėje dalyje po stogu įstatyti du 120x120x38mm aktyvios ventiliacijos ventiliatorius.

Angose yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 16U liniuočių pora komutacinei įrangai tvirtinti.

Apatinėje dalyje ant nuimamos plokštelės 420x220mm yra suformuoti penki įvadai/išvadai.

Standartinėje komplektacijoje jau įdėta 1PG29,2PG16 ir 2 aklės,kur galima įsukti papildomai 2 PG16 sandariklius.

Specifikacija:

Aukštis:16U

Gabaritai:880x600x600mm

Svoris: 49,00kg be pakuotės;51,00kg su pakuote.



Spalva: Ral7035 pilka

Sandarumo klasė-IP55

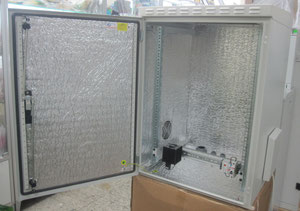

19"/16U 880x600x610 komutacinė spinta IP 55 papildomai apšyldyta.

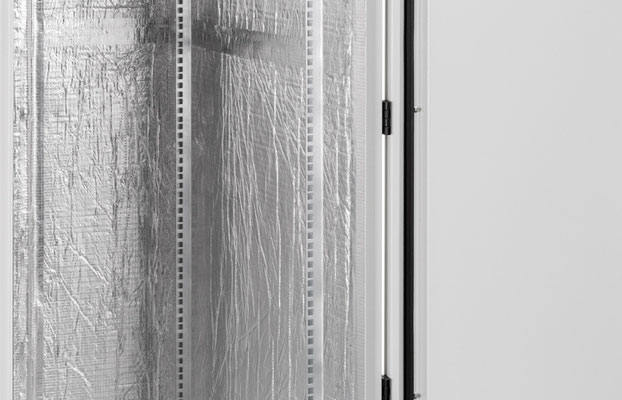

Komutacinė spinta papildomai apšildyta 5mm polisteru su folija,kad apsaugoti spintą nuo rasos taško susidarymo.

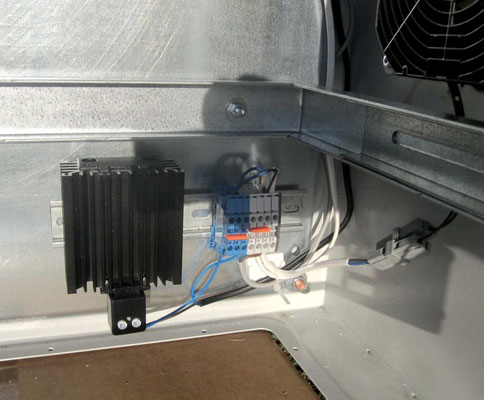

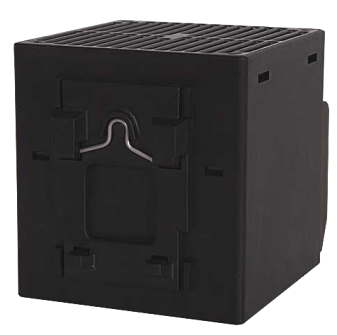

Temeratūros palaikymui įdėtas 100W šildytuvas SHT100 montuojamas ant DIN bėgelio.Įdėtas termostatas KTO 011 šildytuvo valdymui.

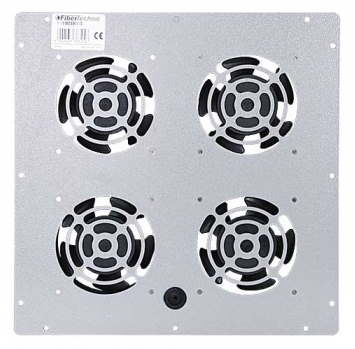

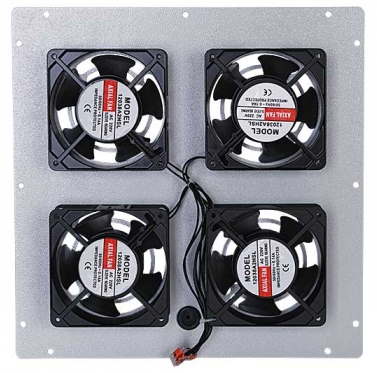

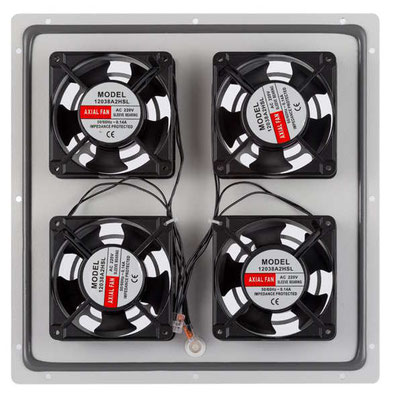

Komutacinėje spintoje yra numatyta galimybė statyti aktyvinius ventiliatorius du stoge ir po vieną spintos šonuose.

11.19"/20U 1069x600x600 IP55 metalinė hermetinė spinta.ZN kodas 550245

Tai kabinama komutacinė spinta skirta pramoninėms reikkmėms ir skirta darbui lauke.Jos atitinka EN 60529 standarto saugos klasės IP55, todėl yra apsaugotos nuo vandens ir purvo patekimo.

 Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Iš priekinės stogelio dalies yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.

Tai leidžia patekti orui ir apsaugo nuo tiesioginių kritulių patekimo į komutacinę spintą.

Apatinėje dalyje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.

Priverstinei ventiliacijai yra numatyta galimybė spintos viršutinėje dalyje po stogu įstatyti du 120x120x38mm aktyvios ventiliacijos ventiliatorius.

Angose yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 20U liniuočių pora komutacinei įrangai tvirtinti.

Apatinėje dalyje ant nuimamos plokštelės 420x220mm yra suformuoti penki įvadai/išvadai.(PG48 (M63)-1vnt,PG21 (M32)-2vnt,Dvi aklės 28mm diametro).

Techninė specifikacija:

 • Sandarumo klasė: IP 55

 •Vandalizmo klasė:IK10

 • Trijuose taškuose rakinamos plieninės priekinės durys su sukimosi svirtimi

 • 140 ° durų atidarymo kampas

 • 3  fiksavimo taškų mechanizmas prie durų

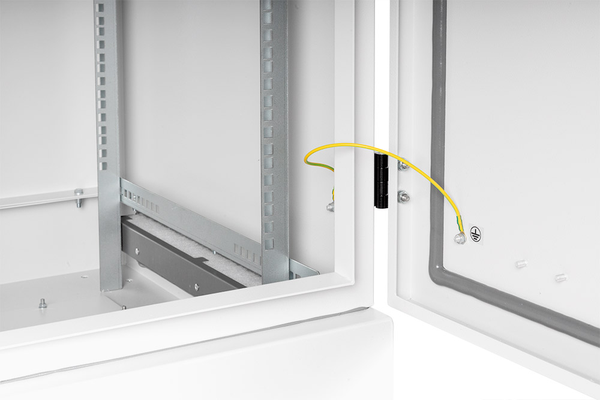

 • Priekinės durelės su įžeminimo laidu ir dviem privirintomis U formos stiprinančiomis juostomis,durų tvirtumui užtikrinti,bei sandarinimo juosta visų durų perimetru.

 • 483 mm (19 ") cinkuoti profilio bėgiai montuojami  priekinėje spintos korpuso  pusėje.

 • 483 mm (19 ") profilio bėgių gylis yra reguliuojamas ir turi užmarkiruotus U aikšio vienetus.

 • Pagaminta iš 1,5 mm storio lakštinio plieno su didelėsu apkrovos atlaikymu ir padengta milteline dažymo technologija RAL7035 pikla spalva

 • Vientisas suvirintas korpusas atlaikantis didesnę apkrovą

 • Kabelio įvadas bazėje: 2x M32, 1x M63, 2x PVC aklė (su diametru 28 mm)

 •Nusukamas stogo elementas su nuolydžiu ir perforuotomis ventiliacinėmis grotelėmis apsaugo ventiliatorius nuo drėgmės ir užtikrina oro kaitą spintoje

 • Integruoti oro vėdinimo įvadai apatinėje dalyje užtikrina gryno oro įleidimą

 • Komplektuojama keturiais 3mm tvirtinimo kronšteinais ir attitinkamais varžtais , skirtais montuoti  prie sienos.

 • Matmenys (HxWxD): 1069x600x600 mm

 • Spalva: šviesiai pilka, RAL 7035

 • U vienetai: 20

 • Galima apkrova: 100 kg

 • Komutacinės spintos tipas: sieninė lauko spinta

 •Aukštis:1069 mm

 • plotis: 600 mm

 • Gylis: 600 mm

 • Gaminama iš 100% perdirbamų medžiagų ir atitikti RoHS reikalavimus.

 •Atitinka:EN 61587 -1:2012 ir EN 60950-1:2006, IEC 297-1, IEC 297-2 , EN 60529- (IP55) standartus.

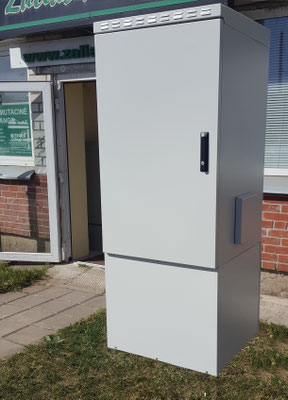

12.19"/20U 1069x600x600 IP55 metalinė hermetinė komutacinė spinta su pamatu ir mikroklimato kontrole.ZN kodas 550246

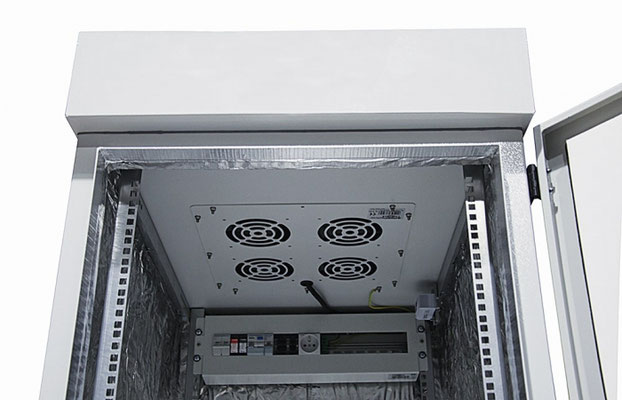

19"/20U metalinė hermetinė komutacinė spinta su mikroklimato kontrole (šildymu ir vėdinimu) yra skirta pramoninėms reikmėms ir tinkama darbui lauke.Ji atitinka EN 60529 standarto saugos klasės IP55 ir yra apsaugota nuo vandens ir purvo patekimo.

Komutacinė spinta papildomai apšildyta 5mm polisteru su folija,kad apsaugoti spintos vidaus sieneles nuo rasos taško susidarymo.

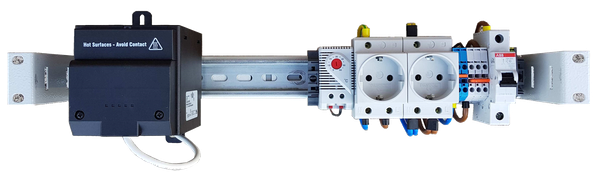

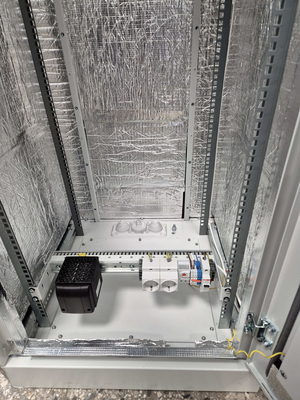

19"/20U rėmo apatinėje dalyje ant 19"/1U įgilinto laikiklio su DIN bėgeliu yra sumontuota:

•Automatinis išjungėjas SH201 C10A ABB;

•Du elektros kištukiniai lizdai su įžeminimo gnybtu 250V/16A,vidinės aktyvinės įrangos pajungimui;

Temeratūros palaikymui 100W šildytuvas SHT100 DIN;

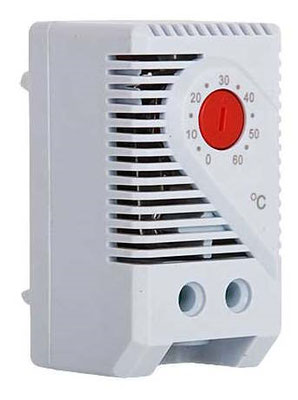

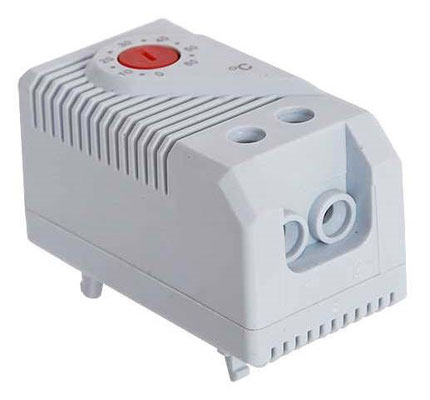

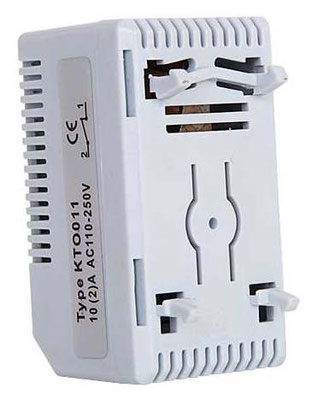

•Termostatas KTO 011 šildytuvo SHT100 valdymui;

•Sumontuotos komutacinės rinklės (įžeminimo,įnulinimo ir fazinio laido pajungimui) ZS6 serijos ABB,jungiamųjų laidų komutavimui.

 Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Priekinėje stogelio dalyje yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.Tai leidžia patekti orui į komutacinę spintą ir apsaugo ją nuo tiesioginių kritulių patekimo į  vidų.

Apatinėje dalyje,spintos išorėje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.Uždengimai apsaugo spiną nuo tiesioginių kritulių,bet leidžia judėti orui.

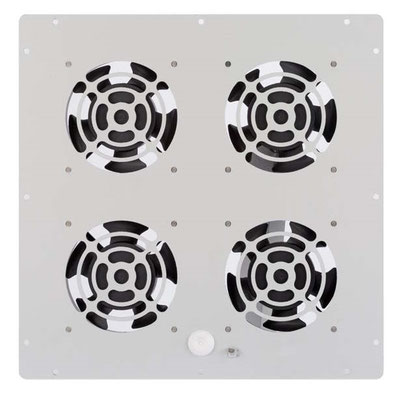

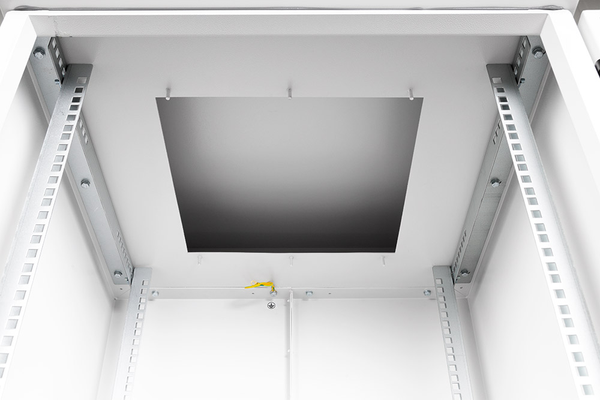

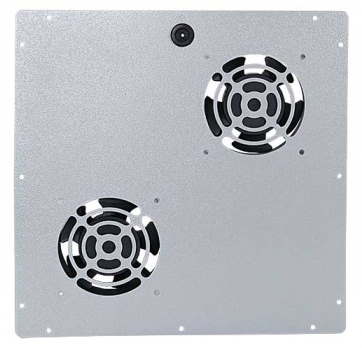

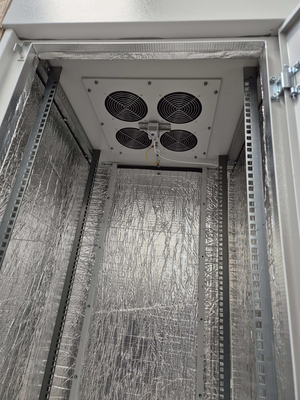

Spintoje yra sumontuota priverstinė ventiliacija.Tam tikslui  spintos viršutinėje dalyje po stogu yra įstatyti du 120x120x38mm (~220V) aktyvios ventiliacijos ventiliatoriai.Ten pat yra sumontuotas ir termostatas Stego KTS 011,ventiliatorių valdymui.Po ventiliatoriais yra įdėta filtruojanti medžiaga.

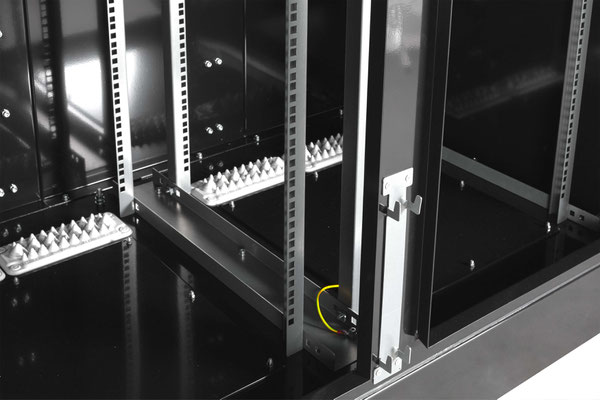

Spintos viduje yra viena 19 colių 20U laikiklių pora komutacinei įrangai tvirtinti.Pagal atskirą užsakymą galima sumontuoti ir antrą 19 colių 20U laikiklių porą spintos galinėje dalyje.

Spintos dugne, ant nuimamos plokštelės 420x220mm, yra suformuoti penki įvadai/išvadai.(PG48 (M63)-1vnt,PG21 (M32)-2vnt,Dvi aklės 28mm diametro).

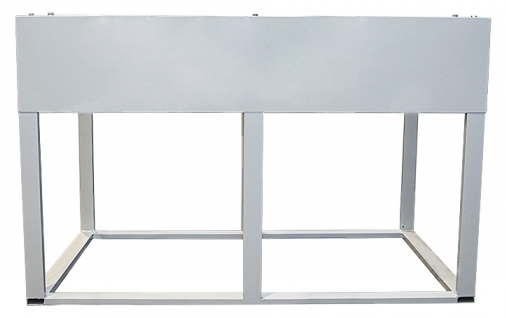

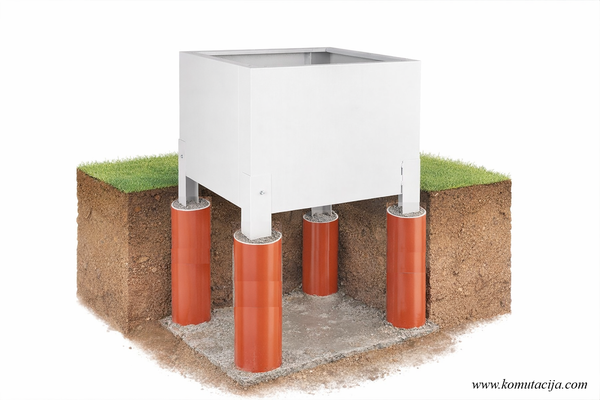

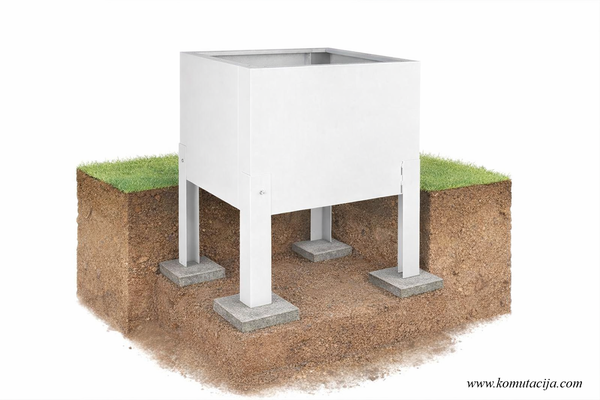

 Komutacinė spinta yra montuojama ant metalinės konstrukcijos pamato,kurio gabaritai yra: 1000x600x575mm (Aukštis x plotis x gylis).Pamatas yra suskaidytas į dvi dalis po 500mm,kurių viršutinė dalis yra uždengta 1mm cinkuotos skardos lakštais,nudažytais RAL7035 pilka spalva.Priekinė uždengimo dalis yra nuimama,kad prieiti prie kabelių ir gofruotų vamzdžių įvadų komutacinės spintos apatinėje dalyje.Per viršutinės pamato dalies vidurį,100mm nuo galinės pamato sienelės, yra privirinta trapecijos formos 25x5 metalinė juosta,skirta pirminiam iš žemės išlendančių kabelių ar gofruoto vamzdžio tvirtinimui.Ten pat šone yra privirintas ir centrinis įžeminimo gnybtas M8x25 su veržle ir poveržlėmis.Apatinė pamato dalis yra atvira ir yra įkasama į gruntą,užspaudžiant apatinę dalį betoninėmis plokštėmis dėl stabilumo.

Techninė specifikacija:

 • Sandarumo klasė: IP 55;

 •Vandalizmo klasė:IK10;

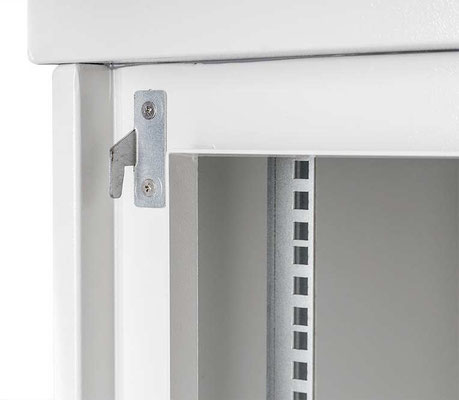

 • Trijuose taškuose rakinamos plieninės priekinės durys su sukimosi svirtimi;

 • 140 ° durų atidarymo kampas;

 • 3  fiksavimo taškų mechanizmas ant durų;

 • Priekinės durelės su įžeminimo laidu ir dviem privirintomis U formos stiprinančiomis juostomis,durų tvirtumui užtikrinti,bei sandarinimo juosta visų durų perimetru;

 • 483 mm (19 ") cinkuoti profilio laikikliai montuojami  priekinėje spintos korpuso  pusėje;

 • 483 mm (19 ") profilio laikiklių gylis yra reguliuojamas ir turi užmarkiruotus U aikšio vienetus;

 • Pagaminta iš 1,5 mm storio lakštinio plieno su didelėsu apkrovos atlaikymu ir padengta milteline dažymo technologija RAL7035 pikla spalva;

 • Vientisas suvirintas korpusas, atlaikantis didesnę apkrovą;

 • Kabelio įvadas bazėje: 2x M32, 1x M63, 2x PVC aklė (su diametru 28 mm);

 •Nusukamas stogo elementas su nuolydžiu ir perforuotomis ventiliacinėmis grotelėmis apsaugo ventiliatorius nuo drėgmės ir užtikrina oro kaitą spintoje;

 • Integruoti oro vėdinimo įvadai apatinėje dalyje užtikrina gryno oro įleidimą;

 • Komplektuojama keturiais 3mm tvirtinimo kronšteinais ir attitinkamais varžtais , skirtais montuoti  prie sienos;

 • Spintos matmenys,be pamato (HxWxD): 1069x600x600 mm;

 • Pamato matmenys:1000x600x575;

 • Spalva: šviesiai pilka, RAL 7035;

 • U vienetai: 20;

 • Galima apkrova: 100 kg;

 • Komutacinės spintos tipas: pastatoma įkasama lauko spinta;

 •Aukštis:1069 mm plius 1000mm pamatas;

 • Plotis: 600 mm;

 • Gylis: 600 mm;

 • Gaminama iš 100% perdirbamų medžiagų ir atitikti RoHS reikalavimus;

 •Atitinka:EN 61587 -1:2012 ir EN 60950-1:2006, IEC 297-1, IEC 297-2 , EN 60529- (IP55) standartus;

19"/20U 1069x600x610 IP55 metalinės hermetinės komutacinės spintos su pamatu ir mikroklimato kontrole aprašymas
19 coliu 20U 1069 600 600 IP55 su mikrok
Adobe Acrobat Document 620.5 KB

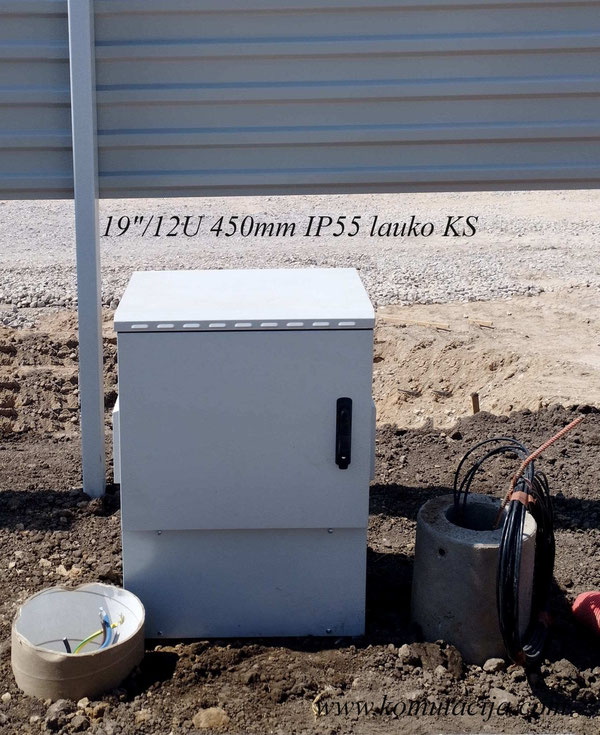

Analogiška 19"/12U 450mm gylio lauko KS su MKK ir pamatu.

13.19"/22U 1157x600x600 IP55 metalinė hermetinė komutacinė spinta su pamatu ir mikroklimato kontrole.ZN kodas 550249

19"/22U metalinė hermetinė komutacinė spinta su mikroklimato kontrole (šildymu ir vėdinimu) yra skirta pramoninėms reikmėms ir tinkama darbui lauke.Ji atitinka EN 60529 standarto saugos klasės IP55 ir yra apsaugota nuo vandens ir purvo patekimo.

Komutacinė spinta papildomai apšildyta 5mm polisteru su folija,kad apsaugoti spintos vidaus sieneles nuo rasos taško susidarymo.

19"/22U rėmo apatinėje dalyje ant 19"/1U įgilinto laikiklio su DIN bėgeliu yra sumontuota:

•Automatinis išjungėjas SH201 C10A ABB;

•Du elektros kištukiniai lizdai su įžeminimo gnybtu 250V/16A,vidinės aktyvinės įrangos pajungimui;

Temeratūros palaikymui 100W šildytuvas SHT100 DIN;

•Termostatas KTO 011 šildytuvo SHT100 valdymui;

•Sumontuotos komutacinės rinklės (įžeminimo,įnulinimo ir fazinio laido pajungimui) ZS6 serijos ABB,jungiamųjų laidų komutavimui.

 Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Priekinėje stogelio dalyje yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.Tai leidžia patekti orui į komutacinę spintą ir apsaugo ją nuo tiesioginių kritulių patekimo į  vidų.

Apatinėje dalyje,spintos išorėje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.Uždengimai apsaugo spiną nuo tiesioginių kritulių,bet leidžia judėti orui.

Spintoje yra sumontuota priverstinė ventiliacija.Tam tikslui  spintos viršutinėje dalyje po stogu yra įstatyti du 120x120x38mm (~220V) aktyvios ventiliacijos ventiliatoriai.Ten pat yra sumontuotas ir termostatas Stego KTS 011,ventiliatorių valdymui.Po ventiliatoriais yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 20U laikiklių pora komutacinei įrangai tvirtinti.Pagal atskirą užsakymą galima sumontuoti ir antrą 19 colių 20U laikiklių porą spintos galinėje dalyje.

Spintos dugne, ant nuimamos plokštelės 420x220mm, yra suformuoti penki įvadai/išvadai.(PG48 (M63)-1vnt,PG21 (M32)-2vnt,Dvi aklės 28mm diametro).

 Komutacinė spinta yra montuojama ant metalinės konstrukcijos pamato,kurio gabaritai yra: 1000x600x575mm (Aukštis x plotis x gylis).Pamatas yra suskaidytas į dvi dalis po 500mm,kurių viršutinė dalis yra uždengta 1mm cinkuotos skardos lakštais,nudažytais RAL7035 pilka spalva.Priekinė uždengimo dalis yra nuimama,kad prieiti prie kabelių ir gofruotų vamzdžių įvadų komutacinės spintos apatinėje dalyje.Per viršutinės pamato dalies vidurį,100mm nuo galinės pamato sienelės, yra privirinta trapecijos formos 25x5 metalinė juosta,skirta pirminiam iš žemės išlendančių kabelių ar gofruoto vamzdžio tvirtinimui.Ten pat šone yra privirintas ir centrinis įžeminimo gnybtas M8x25 su veržle ir poveržlėmis.Apatinė pamato dalis yra atvira ir yra įkasama į gruntą,užspaudžiant apatinę dalį betoninėmis plokštėmis dėl stabilumo.

Techninė specifikacija:

 • Sandarumo klasė: IP 55;

 •Vandalizmo klasė:IK10;

 • Trijuose taškuose rakinamos plieninės priekinės durys su sukimosi svirtimi;

 • 140 ° durų atidarymo kampas;

 • 3  fiksavimo taškų mechanizmas ant durų;

 • Priekinės durelės su įžeminimo laidu ir dviem privirintomis U formos stiprinančiomis juostomis,durų tvirtumui užtikrinti,bei sandarinimo juosta visų durų perimetru;

 • 483 mm (19 ") cinkuoti profilio laikikliai montuojami  priekinėje spintos korpuso  pusėje;

 • 483 mm (19 ") profilio laikiklių gylis yra reguliuojamas ir turi užmarkiruotus U aikšio vienetus;

 • Pagaminta iš 1,5 mm storio lakštinio plieno su didelėsu apkrovos atlaikymu ir padengta milteline dažymo technologija RAL7035 pikla spalva;

 • Vientisas suvirintas korpusas, atlaikantis didesnę apkrovą;

 • Kabelio įvadas bazėje: 2x M32, 1x M63, 2x PVC aklė (su diametru 28 mm);

 •Nusukamas stogo elementas su nuolydžiu ir perforuotomis ventiliacinėmis grotelėmis apsaugo ventiliatorius nuo drėgmės ir užtikrina oro kaitą spintoje;

 • Integruoti oro vėdinimo įvadai apatinėje dalyje užtikrina gryno oro įleidimą;

 • Komplektuojama keturiais 3mm tvirtinimo kronšteinais ir attitinkamais varžtais , skirtais montuoti  prie sienos;

 • Spintos matmenys,be pamato (HxWxD): 1157x600x600 mm;

 • Pamato matmenys:1000x600x575;

 • Spalva: šviesiai pilka, RAL 7035;

 • U vienetai: 22;

 • Galima apkrova: 100 kg;

 • Komutacinės spintos tipas: pastatoma įkasama lauko spinta;

 •Aukštis:1157 mm plius 1000mm pamatas;

 • Plotis: 600 mm;

 • Gylis: 600 mm;

 • Gaminama iš 100% perdirbamų medžiagų ir atitikti RoHS reikalavimus;

 •Atitinka:EN 61587 -1:2012 ir EN 60950-1:2006, IEC 297-1, IEC 297-2 , EN 60529- (IP55) standartus;

14.19"/26U 1344x600x600 IP55 metalinė hermetinė spinta.ZN kodas 550249

Tai kabinama komutacinė spinta skirta pramoninėms reikmėms ir skirta darbui lauke.Jos atitinka EN 60529 standarto saugos klasės IP55, todėl yra apsaugotos nuo vandens ir purvo patekimo.



Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Iš priekinės stogelio dalies yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.

Tai leidžia patekti orui ir apsaugo nuo tiesioginių kritulių patekimo į komutacinę spintą.

Apatinėje dalyje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.

Priverstinei ventiliacijai yra numatyta galimybė spintos viršutinėje dalyje po stogu įstatyti du 120x120x38mm aktyvios ventiliacijos ventiliatorius.

Angose yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 26U liniuočių pora komutacinei įrangai tvirtinti.

Apatinėje dalyje ant nuimamos plokštelės 420x220mm yra suformuoti penki įvadai/išvadai.(PG48 (M63)-1vnt,PG21 (M32)-2vnt,Dvi aklės 28mm diametro).

Techninė specifikacija:

 • Sandarumo klasė: IP 55

 •Vandalizmo klasė:IK10

 • Trijuose taškuose rakinamos plieninės priekinės durys su sukimosi svirtimi

 • 140 ° durų atidarymo kampas

 • 3  fiksavimo taškų mechanizmas prie durų

 • Priekinės durelės su įžeminimo laidu ir dviem privirintomis U formos stiprinančiomis juostomis,durų tvirtumui užtikrinti,bei sandarinimo juosta visų durų perimetru.

 • 483 mm (19 ") cinkuoti profilio bėgiai montuojami  priekinėje spintos korpuso  pusėje.

 • 483 mm (19 ") profilio bėgių gylis yra reguliuojamas ir turi užmarkiruotus U aikšio vienetus.

 • Pagaminta iš 1,5 mm storio lakštinio plieno su didelėsu apkrovos atlaikymu ir padengta milteline dažymo technologija RAL7035 pikla spalva

 • Vientisas suvirintas korpusas, skirtas didesniam stiprumui

 • Kabelio įvadas bazėje: 2x M32, 1x M63, 2x PVC aklė (su diametru 28 mm)

 • Stogo baldas siūlo apsaugoti tinkamus ventiliatoriaus agregatus ir rūpinasi deaeracija ir karštu oru

 • Integruoti oro vėdinimo įvadai apatinėje dalyje užtikrina gryno oro įleidimą

 • Komplektuojama keturiais 3mm tvirtinimo kronšteinais ir attitinkamais varžtais , skirtais montuoti  prie sienos.

 • Matmenys (HxWxD): 1334,600,600 mm

  • Spalva: šviesiai pilka, RAL 7035

 • U vienetai: 26

 • Galima apkrova: 100 kg

 • Komutacinės spintos tipas: sieninė lauko spinta

 •Aukštis:1334 mm

 • plotis: 600 mm

 • Gylis: 600 mm

 • Gaminama iš 100% perdirbamų medžiagų ir atitikti RoHS reikalavimus.

  •Atitinka:EN 61587 -1:2012 ir EN 60950-1:2006, IEC 297-1, IEC 297-2 , EN 60529- (IP55) standartus.

15.19"/26U 1334x600x600 IP55 metalinė hermetinė komutacinė spinta su pamatu ir mikroklimato kontrole.ZN kodas 550294

19"/26U metalinė hermetinė komutacinė spinta su mikroklimato kontrole (šildymu ir vėdinimu) yra skirta pramoninėms reikmėms ir tinkama darbui lauke.Ji atitinka EN 60529 standarto saugos klasės IP55 ir yra apsaugota nuo vandens ir purvo patekimo.

Komutacinė spinta papildomai apšildyta 5mm polisteru su folija,kad apsaugoti spintos vidaus sieneles nuo rasos taško susidarymo.

19"/20U rėmo apatinėje dalyje ant 19"/1U įgilinto laikiklio su DIN bėgeliu yra sumontuota:

•Automatinis išjungėjas SH201 C10A ABB;

•Du elektros kištukiniai lizdai su įžeminimo gnybtu 250V/16A,vidinės aktyvinės įrangos pajungimui;

Temeratūros palaikymui 150W šildytuvas SHT100 DIN;

•Termostatas KTO 011 šildytuvo SHT100 valdymui;

•Sumontuotos komutacinės rinklės (įžeminimo,įnulinimo ir fazinio laido pajungimui) ZS6 serijos ABB,jungiamųjų laidų komutavimui.

 Spinta turi nuožulnų stogelį į priekį,dėl ko greičiau pasišalina krituliai nuo stogelio.

Priekinėje stogelio dalyje yra išspaustos dvi eilės po 9 ventiliacines kiaurymes,kurių anga yra iš apatinės dalies.Tai leidžia patekti orui į komutacinę spintą ir apsaugo ją nuo tiesioginių kritulių patekimo į  vidų.

Apatinėje dalyje,spintos išorėje ,iš abiejų spintos pusių yra suformuotos „ausys“ su filtruojančia medžiaga ventiliacijai.Uždengimai apsaugo spiną nuo tiesioginių kritulių,bet leidžia judėti orui.

Spintoje yra sumontuota priverstinė ventiliacija.Tam tikslui  spintos viršutinėje dalyje po stogu yra įstatyti du 120x120x38mm (~220V) aktyvios ventiliacijos ventiliatoriai.Ten pat yra sumontuotas ir termostatas Stego KTS 011,ventiliatorių valdymui.Po ventiliatoriais yra įdėta filtruojanti medžiaga.

Spintos viduje yra viena 19 colių 20U laikiklių pora komutacinei įrangai tvirtinti.Pagal atskirą užsakymą galima sumontuoti ir antrą 19 colių 20U laikiklių porą spintos galinėje dalyje.

Spintos dugne, ant nuimamos plokštelės 420x220mm, yra suformuoti penki įvadai/išvadai.(PG48 (M63)-1vnt,PG21 (M32)-2vnt,Dvi aklės 28mm diametro).

 Komutacinė spinta yra montuojama ant metalinės konstrukcijos pamato,kurio gabaritai yra: 1000x600x575mm (Aukštis x plotis x gylis).Pamatas yra suskaidytas į dvi dalis po 500mm,kurių viršutinė dalis yra uždengta 1mm cinkuotos skardos lakštais,nudažytais RAL7035 pilka spalva.Priekinė uždengimo dalis yra nuimama,kad prieiti prie kabelių ir gofruotų vamzdžių įvadų komutacinės spintos apatinėje dalyje.Per viršutinės pamato dalies vidurį,100mm nuo galinės pamato sienelės, yra privirinta trapecijos formos 25x5 metalinė juosta,skirta pirminiam iš žemės išlendančių kabelių ar gofruoto vamzdžio tvirtinimui.Ten pat šone yra privirintas ir centrinis įžeminimo gnybtas M8x25 su veržle ir poveržlėmis.Apatinė pamato dalis yra atvira ir yra įkasama į gruntą,užspaudžiant apatinę dalį betoninėmis plokštėmis dėl stabilumo.

Techninė specifikacija:

 • Sandarumo klasė: IP 55;

 •Vandalizmo klasė:IK10;

 • Trijuose taškuose rakinamos plieninės priekinės durys su sukimosi svirtimi;

 • 140 ° durų atidarymo kampas;

 • 3  fiksavimo taškų mechanizmas ant durų;

 • Priekinės durelės su įžeminimo laidu ir dviem privirintomis U formos stiprinančiomis juostomis,durų tvirtumui užtikrinti,bei sandarinimo juosta visų durų perimetru;

 • 483 mm (19 ") cinkuoti profilio laikikliai montuojami  priekinėje spintos korpuso  pusėje;

 • 483 mm (19 ") profilio laikiklių gylis yra reguliuojamas ir turi užmarkiruotus U aikšio vienetus;

 • Pagaminta iš 1,5 mm storio lakštinio plieno su didelėsu apkrovos atlaikymu ir padengta milteline dažymo technologija RAL7035 pikla spalva;

 • Vientisas suvirintas korpusas, atlaikantis didesnę apkrovą;

 • Kabelio įvadas bazėje: 2x M32, 1x M63, 2x PVC aklė (su diametru 28 mm);

 •Nusukamas stogo elementas su nuolydžiu ir perforuotomis ventiliacinėmis grotelėmis apsaugo ventiliatorius nuo drėgmės ir užtikrina oro kaitą spintoje;

 • Integruoti oro vėdinimo įvadai apatinėje dalyje užtikrina gryno oro įleidimą;

 • Komplektuojama keturiais 3mm tvirtinimo kronšteinais ir attitinkamais varžtais , skirtais montuoti  prie sienos;

 • Spintos matmenys,be pamato (HxWxD): 1334x600x600 mm;

 • Pamato matmenys:1000x600x575;

 • Spalva: šviesiai pilka, RAL 7035;

 • U vienetai: 26;

 • Galima apkrova: 100 kg;

 • Komutacinės spintos tipas: pastatoma įkasama lauko spinta;

 •Aukštis:1334 mm plius 500mm pamato dalis virš žemės paviršiaus ;

 • Plotis: 600 mm;

 • Gylis: 600 mm;

 • Gaminama iš 100% perdirbamų medžiagų ir atitikti RoHS reikalavimus;

 •Atitinka:EN 61587 -1:2012 ir EN 60950-1:2006, IEC 297-1, IEC 297-2 , EN 60529- (IP55) standartus;

19"/26U 1334x600x600 IP55 lauko komutacinė spinta gali būti komplektuojama ir ant betono ankeriuojamu pamatu  500x600x575mm.(Aukštį galima pasirinkti ir kitokį.)

15.1.19"/26U 1334x600x600 IP55 metalinė hermetinė komutacinė spintos papildoma 19 colių laikiklių pora.ZN kodas

Tai yra sulankstyti plieniniai cinkuoti profiliai, naudojami  ES455 serijos spintose,kurie yra montuojami papildomai galinėje spintos dalyje. Montavimo profiliai turi  dvi eiles 9,2mm stačiakampių kiaurymių,kurių viena eilė atitinka 19 colių U kartotinumą ir skirta 19 colių įrangai tvirtinti.Ant paviršiaus yra užnešta "U" skaičių markiravimas,kas palengvina įrangos montavimą.

Antrą 19 colių laikiklių porą yra rekomenduotina naudoti,kai spintoje yra montuojama sunkesnė įranga,PVZ.UPS baterijos.

16.Lauko optikos krosavimo spinta OKSL-12 600x500x250.ZN Kodas 550901

Metalinė optinio krosavimo spinta OKSL-12 yra skirta šviesolaidinio kabelio krosavimui ir paskirstymui lauko sąlygomis.

OKSL-12 Susideda iš:

  1.Metalinės spintos 600x500x250 (AxPXG) su montažine plokšte, sandarumo klasė IP66;Spinta nudažyta miltelinio dažymo technologija RAL7035 pilka spalva.

    Spina iš vidaus yra apšiltinta ,naudojant 5mm polistero juostą su folija vienoje pusėje.Jeigu perspektyvoje spintoje bus naudojama ir aktyvinė įranga,apšiltinimo  sluoksnis apsaugos nuo rasos taško susidarymo ant metalinių spinto sienų.

   Kabeliai į spintą įveriami per PG21-PG9 sandariklius,kurių kiekį nurodo užsakovas.Įvesti į spintą kabeliai,užtraukėjų pagalba,gali būti papildomai tvirtinami prie atvirkšiai prie montažinės plokštės apačios pritvirtintos DIN35 450mm ilgio juostos.

  2.Optinio kroso dėžutės OKD-12SC Simplex (gali būti ir OKD-6 Duplex SC arba pramoniniai ODF-ai,statomi ant DIN bėgelio.

  3.Keturių centrinių 40x40x4 kreipiančiųjų žiedų,jungiamųjų šviesolaidinių kabeliųsutvarkymui.

  4.Velcro juostelės 190mmx20mm-1 vnt.

  5.Dviejų plastikinių pusmėnulio tipo kabelio kreipiančiųjų.

  6.Spintos pamato 500x500x230 (AxPxG),ankeriuojamo prie betoninio pamato.Pamatas pagamintas iš 25x25x4 metalinio kampuočio.Rėmas yra apskardintas 0,8mm cinkuotos skardos lakšatis.Priekinis skardos lakštas nusiima,kad prieiti prie spintos kabelių įvadų apačios.Per pamato vidurį yra išlenkta ir privirinta metalinė juosta 25x5mm,kuri yra naudojama iš žemės kylančių vamzdžių ar šviesolaidiniam kabeliui tvirtinti.Prie juostos yra privirintas M8x20 centrinis įžeminimo gnybtas.

    Visos pamato dalys yra nudažytos milteline dažymo technologija RAL7035 pilka spalva.

500mm pamato panaudojimas  palengvina 6viesolaidinių kabelių įvedimą į spintą bei instaliavimo-montavimo darbus joje.

Pastaba:Spintos pamatas gali būti padarytas ir su įleidžiamomis į žemę metalinėmis kojomis,t.y. 80mm ilgio keturiuose pamato kampuose prailgintais 25x25x4 kampuočiais.Tuo atveju žemėje yra gręžiamos keturios 150mm diametro kiaurymės,į kurias įstatomi raudonos spalvos 110mm x1m lauko kanalizacijos vamzdžiai.Vamzdžiai pripilami betono ir  į juos įstatomas spintos pamatas su prailgintomis kojomis.

Lauko optikos krosavimo spintos OKSL-12 aprašymas.
Lauko optikos krosavimo spinta OKSL 600-
Adobe Acrobat Document 1.4 MB

 17. 19"/18U 1196x625x625 IP56 metalinė hermetinė  komutacinė spinta su pamatu ir mikroklimato kontrole (MKK).ZNKodas 551173.

 (Outdoor distribution cabinet 18U  IP56  1196/625/625)

19“/18U Lauko telekomunikacinė spinta su pamatu ir mikroklimato kontrole (MKK) (ZN Kodas 551173),pagaminta 19“/18U 1196x625x625 (A/P/G) IP56 komutacinės spintos pagrindu (ZN Kodas 551170),kuri yra pagaminta iš  aliuminio ir atitinka IP56 sandarumo klasę (5-apsaugota nuo dulkių,6-apsaugota nuo didelio vandens kiekio).Spinta yra montuojama ant aliuminio cokolio 600x600.

Visas korpusas pagamintas iš aliuminio, kuris lemia atsparumą korozijai,aukštą vandalizmo (atsparumo mechaniniam poveikiui) klasę ir mažą svorį – tik 39 kg. Dėl to spinta yra ideali alternatyva kitų gamintojų plieninėms spintoms.

Idealiai tinka naudoti FTTH tinkluose,automatikos ar vaizdo stebėjimo sistemose.Spinta užtikrina apsaugą nuo mechaninių telekomunikacinės įrangos pažeidimų dėl IP56 sandarumo ir IK09 mechaninio atsparumo klasės.

Spintelės viduje yra 19" 18U laikikliai reguliuojami priekis - nugara 148,5 mm ribose. Metaliniai vyriai su įmontuotais varžtais neleidžia jiems atsukti iš išorės.

      Viršutinėje spintos dalyje,stogo apatinėje dalyje, yra specialiai pritaikyta vieta 2-4 aktyvinių ventiliatorių plokštės montavimui.Spintos grindys, kurias galima išmontuoti, turi IP66 sandarumo MOREK sandariklių praėjimą, per kurį galima įvesti 8-60mm skersmens kabelius ir vamzdžius. Spintelės ventiliacijos įspaudai yra apsaugoti iš vidaus, o patentuota M5 filtro kasetė užtikrina IP56 sandarumą.

Dėl naujoviškos filtravimo kasetės spintos dugne, kuriai suteiktos patentinės teisės numeriu P.422067,spinta atitinka IP56 sandarumo klasę, tai yra oro, prasiskverbiančio į spintos vidų, filtravimo laipsnį ir apsaugos nuo vandens lygį. Spintelėse esančių kasečių efektyvumą patvirtina Sertifikavimo įstaigos tyrimų laboratorijos atlikti tyrimai.

Durys, uždarytos žalvarine hermetine 3 taškų spyna, papildomai sutvirtintos polimeriniu sandarikliu, kurio dėka spintelės vidus yra hermetiškai izoliuotas ir apsaugotas nuo drėgmės.

Kas 3 mėnesius rekomenduojama tikrinti filtrų būklę. Keitimas priklausomai nuo užterštumo laipsnio.Filtro keitimas spintos grindų plokštėje – kas 6-9 mėn.Filtrus galima įsigyti iš spintelės gamintojo.Spintos sandarumo klasė IP56, mechaninis atsparumas IK09.

 Šio tipo komutacinėms spintoms suteikiama 25 metų garantija nuo korozijos.

Papildomos sudedamosios dalys komutacinei spintai:

17.1.Cokolis – surenkamas įkasamas rėmas lauko spintai 600x600

Cokolis yra pagamintas iš plieno lakšto su Magnelio danga, įkasamas į žemę ir ant jo yra montuojama 600/600 spinta. Visas korpusas pagamintas iš plieno lakšto su Magnelis danga, kuri garantuoja aukštą atsparumo korozijai laipsnį, visa papildomai padengta milteliniu būdu RAL 7035. Išorinė spintelė tvirtinama varžtais per specialias korpuse esančias skylutes. Cokolio konstrukcija susideda iš dviejų dalių, sujungtų šešiais M6 varžtais. Užtikrina stabilų spintelės montavimą žemėje. Cokolio aukštis reguliuojamas 200mm diapazone, kas 50mm,persukant cokolio kojas aukščiau ar žemiau.

Cokolis yra dviejų dalių ir gali būti lengvai transportuojamas ant padėklo kartu su  spinta.

Matmenys: 810/610/610 (A/P/D).

Cokolio svoris: 21,0 kg.

17.2.Ventiliatorių blokas lauko telekomunikacinėms spintoms.

Ventiliatorių blokas gali būti dviejų arba keturių ventiliatorių.Blokų gabaritai yra vienodi.

Dviejų ventiliatorių blokas.ZN kodas 550848

Keturių ventiliatorių blokas.ZN kodas 550849

Ventiliatorų blokas yra skirtas aktyvinei komutacinės spintos ventiliacijai..Ventiliatorių laidai sujungti su WAGO 2P greita jungtimi, kuri leidžia greitai prijungti maitinimo laidus. Be to, skydelyje yra kabelio riebokšlis per kurį yra pajungiamas ventiliatorių maitinimo laidas.

Ventiliatorių bloko plokštės matmenys: 364 mm x 364 mm x 1,5 mm.

Ventiliatoriaus matmenys: 120 mm x 120 mm x 38 mm

Montavimas: daugiataškis

Maitinimas: 220-250V AC, 50/60Hz

Spalva: šviesiai pilka RAL7035

 Kad ventiliatoriai veiktų tinkamai, rekomenduojame naudoti termostatą KTS-011.

17.3.Termostatas vėdinimui KTS-011.ZN Kodas 556082

Jutiklio tipas: bimetalinis

Maksimali maitinimo įtampa: 250VAC

Maksimali komutuojama srovė: 10A

Temperatūros nustatymo diapazonas: 0°C - 60°C

Histerezė; 7°C +/- 4°C

Darbinė temperatūra; -20°C - 80°C

Sandarumo klasė:IP20

Tvirtinimas: 35 mm DIN bėgis

Matmenys: 60 mm x 43 mm x 33 mm

Svoris: 0,042 kg.

17.4.Šildytuvas komutacinei spintai.

Šildymo komplektą komutacinėms spintoms sudaro konvekcinis radiatorinis šildytuvas ,mechaninis termostatas KTO-011 ir DIN bėgelis jų tvirtinimui.

 Įrenginio konstrukciją, sumontuotą ant DIN TS-35 bėgelio, sudaro:

-Mechaninis termostatas KTO-011;

-Blokas/spaustukai ir jungiamieji laidai;

-Galios rezistoriaus pavidalo šildymo elementas, kuris, siekiant užtikrinti tinkamą šilumos išsklaidymą, sumontuotas ant tinkamai parinktų matmenų aliuminio radiatoriaus, leidžiančio pasiekti norimą šilumos išsklaidymą.

Šildymo elementą įjungia mechaninis termostatas, kuris šildomos spintelės viduje pasiekęs operatoriaus pageidaujamą/nustatytą temperatūrą atjungia jo maitinimą. Šildytuvo galia yra 50W, o kaitinimo elemento temperatūra (pastovioje būsenoje) neviršija 200°C. Šildymo elementas, naudojamos medžiagos ir sprendimai leidžia ilgai eksploatuoti šildytuvą, nepabloginant jo būklės. Naudojamas termostatas palaiko norimą temperatūrą, užtikrindamas norimas aplinkos/temperatūros sąlygas spintoje sumontuotam turiniui, tuo pačiu apsaugodamas jį nuo staigaus nekontroliuojamo temperatūros padidėjimo.

Kadangi prietaisas skirtas šilumai paskirstyti spintoje laisvos konvekcijos pagrindu, jį reikia montuoti horizontalioje padėtyje (šilumos šalinimo briaunelės statmenai grindims).

Prietaisas turi būti montuojamas spintelės apačioje, atkreipiant dėmesį į min. (3 cm) atstumu nuo laidų ir priedų, sumontuotų šildomoje spintoje.

Šilumos skleidėją-radiatorių, kuri yra šilumokaitis su aplinka, negalima uždengti iš viršaus.

   Ventiliatorių bloko ir šildymo bloko su valdymo termostatais pagalba,temperatūrą komutacinės spintos viduje galime iš dalies keisti ir palaikyti artimesnę geresniam aktyvinės įrangos darbui.

Pastaba:galima imti ir kitokio tipo ir galingumo šildytuvus,priklausomai nuo realios situacijos.

Mikroklimatos kontrolės (MKK) mazgas gali būti sumontuotas ant 19“/1U elektros montavimo panelės su DIN bėgeliu.Bėgelis įgilintas 90mm arba 120mm.

17.5.Mechaninis termostatas šildymui KTO-011.ZN Kodas 556085

KTO-011 atidarymo termostatas - leidžia automatiškai išjungti prijungtus įrenginius, kai aplinkos temperatūra viršija nustatytą vertę.

Specifikacija.

Jutiklio tipas: bimetalinis

Kontakto tipas: NC – atidaromas viršijus nustatytą temperatūrą

Maksimali maitinimo įtampa: 250VAC

Kontaktinė apkrova: 10A

Temperatūros nustatymo diapazonas: 0°C - 60°C

Histerezė: 7°C +/- 4°C

Darbinė temperatūra: -20°C - 80°C

Sandarumo klasė:IP20

Montavimas: 35 mm DIN bėgis

Svoris: 0,040 kg

Matmenys: 60 mm x 43 mm x 33 mm.

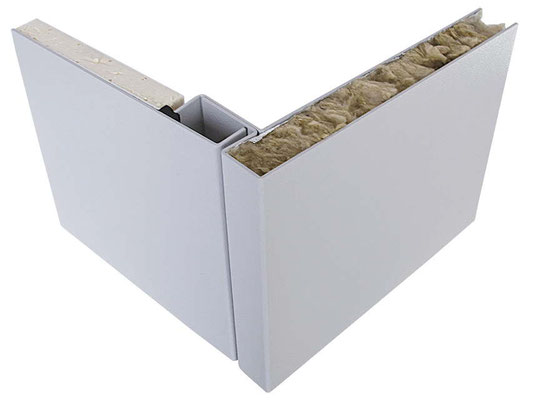

17.6.Lauko komutacinės spintos sienų termoizoliavimas.

   Kad lauko komutacinės spintos viduje žiemos metu, šildant iš vidaus, ant sienų nesusidarytų rasos taškas ir ant sienelių nepradėtų kauptis vandens lašai,rekomenduotina spintos sienas iš vidaus apšiltinti 5-10mm storio polisteru su folija ant viršaus.

19"/18U 1196x625x625 lauko KS su MKK ir pamatu aprašymas
19 coliu 18U 625 625 IP56 su pamatu apra
Adobe Acrobat Document 647.0 KB

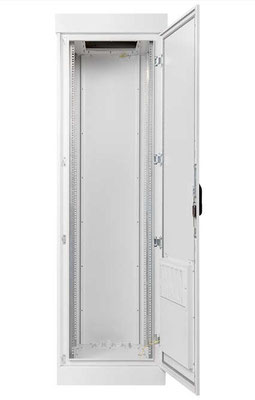

18.19"/24U 1384x641x625 IP55 metalinė hermetinė komutacinė spinta.ZN kodas 551181

19“/24U 1384x641x625 (AxPxG) IP55 lauko telekomunikacinė spinta.(ZN Kodas 551181),yra pagaminta iš  aliuminio ir atitinka IP55 sandarumo klasę (5-apsaugota nuo dulkių,5-apsaugota nuo vandens srauto).Spinta yra montuojama ant aliuminio cokolio 150x600x600.

Visas korpusas pagamintas iš aliuminio, kuris lemia atsparumą korozijai,aukštą vandalizmo (atsparumo mechaniniam poveikiui) klasę ir mažą svorį – tik 43 kg. Dėl to spinta yra ideali alternatyva kitų gamintojų plieninėms spintoms.

Idealiai tinka naudoti FTTH tinkluose,automatikos,energetikos ar vaizdo stebėjimo sistemose.Spinta užtikrina apsaugą nuo mechaninių telekomunikacinės įrangos pažeidimų dėl IP55 sandarumo ir IK09 mechaninio atsparumo klasės.

Spintelės viduje yra 19" 18U laikikliai reguliuojami priekis - nugara 148,5 mm ribose. Metaliniai vyriai su įmontuotais varžtais neleidžia jiems atsukti iš išorės.

      Viršutinėje spintos stogo dalyje,iš komutacinės spintos vidaus, yra suformuota stačiakampė kiaurymė specialiai pritaikyta 2-4 aktyvinių ventiliatorių plokštės montavimui.Spintos grindys, kurias galima išmontuoti, turi IP66 sandarumo MOREK sandariklių praėjimą, per kurį galima įvesti 4-60mm skersmens kabelius ir vamzdžius. Be to, plokštelėje yra 222/92 mm skylė bet kokiam papildomam MOREK tarpikliui.

      Dėl naujoviškos filtravimo kasetės spintos dugne,spinta atitinka IP55 sandarumo klasę, tai yra oro, prasiskverbiančio į spintos vidų, filtravimo laipsnį ir apsaugos nuo vandens lygį.

Durys, uždarytos rakinama hermetine  (ištraukus raktą rakto kiaurymę uždaro metalinė sklendė) spyna, su pasukama rankena ir 4 taškų fiksavimo užraktu.Užraktas fiksuojasi dviejuose taškuose viršuje ir dviejuose taškuose apačioje.Durys papildomai sutvirtintos polimeriniu sandarikliu, kurio dėka spintelės vidus yra hermetiškai izoliuotas ir apsaugotas nuo drėgmės.

Lauko komutacinės spintos ZN Kodas 551181 specifikacija.

19 colių laikiklių (Rack bėgių) aukštis: 24U

Atstumas tarp  bėgių [colių]: 19 colių

Spintos aukštis [mm]: 1464

Plotis [mm]: 625

Gylis [mm]: 625

Vidiniai matmenys [mm]: 1160 x 606 x 576

Sandarumo  klasė:IP55

Mechaninis atsparumas: IK09

Pagaminimas:ALU medžiaga

Maksimali apkrova [kg]: 400

Durys [vnt.]: 1

MOREK tipo sandariklis: 1

Hermetiška spyna [vnt.]: 1

Oro filtro talpa [m3/h/m2]: 5400 / IP54 / DIN43438 EN779

Užpilta poliuretano tarpinė: 1

Spalva: RAL7035

Svoris: [kg] 43

Korozijos garantija [metai]: 25

Tarpiklių garantija [metai]: 5

EAN kodas: 5902537382053.CT8662

Šio tipo komutacinėms spintoms suteikiama 25 metų garantija nuo korozijos.

Galimos papildomai užsakyti sudedamosios dalys komutacinei spintai:

1.Cokolis – surenkamas įkasamas rėmas lauko spintai 600x600

Cokolis yra pagamintas iš plieno lakšto su Magnelio danga, įkasamas į žemę ir ant jo yra montuojama 600/600 spinta. Visas korpusas pagamintas iš plieno lakšto su Magnelis danga, kuri garantuoja aukštą atsparumo korozijai laipsnį, visa papildomai padengta milteliniu būdu RAL 7035. Išorinė spintelė tvirtinama varžtais per specialias korpuse esančias skylutes. Cokolio konstrukcija susideda iš dviejų dalių, sujungtų šešiais M6 varžtais. Užtikrina stabilų spintelės montavimą žemėje. Cokolio aukštis reguliuojamas 200mm diapazone, kas 50mm,persukant cokolio kojas aukščiau ar žemiau.

Cokolis yra dviejų dalių ir gali būti lengvai transportuojamas ant padėklo kartu su  spinta.

Matmenys: 810/610/610 (A/P/G).

Cokolio svoris: 21,0 kg.

2.Ventiliatorių blokas lauko telekomunikacinėms spintoms.

Ventiliatorių blokas gali būti dviejų arba keturių ventiliatorių.Blokų gabaritai yra vienodi.

Dviejų ventiliatorių blokas.ZN kodas 550848

Keturių ventiliatorių blokas.ZN kodas 550849

Ventiliatorų blokas yra skirtas aktyvinei komutacinės spintos ventiliacijai..Ventiliatorių laidai sujungti su WAGO 2P greita jungtimi, kuri leidžia greitai prijungti maitinimo laidus. Be to, skydelyje yra kabelio riebokšlis per kurį yra pajungiamas ventiliatorių maitinimo laidas.

Ventiliatorių bloko plokštės matmenys: 364 mm x 364 mm x 1,5 mm.

Ventiliatoriaus matmenys: 120 mm x 120 mm x 38 mm

Montavimas: daugiataškis

Maitinimas: 220-250V AC, 50/60Hz

Spalva: šviesiai pilka RAL7035

Kad ventiliatoriai veiktų tinkamai, rekomenduojame naudoti termostatą KTS-011

3.Termostatas vėdinimui KTS-011.ZN Kodas 556082

Jutiklio tipas: bimetalinis

Maksimali maitinimo įtampa: 250VAC

Maksimali komutuojama srovė: 10A

Temperatūros nustatymo diapazonas: 0°C - 60°C

Histerezė; 7°C +/- 4°C

Darbinė temperatūra; -20°C - 80°C

Sandarumo klasė:IP20

Tvirtinimas: 35 mm DIN bėgis

Matmenys: 60 mm x 43 mm x 33 mm

Svoris: 0,042 kg.

4.Šildytuvas komutacinei spintai.

Šildymo komplektą komutacinėms spintoms sudaro konvekcinis radiatorinis šildytuvas ,mechaninis termostatas KTO-011 ir DIN bėgelis jų tvirtinimui.

 Įrenginio konstrukciją, sumontuotą ant DIN TS-35 bėgelio, sudaro:

-Mechaninis termostatas KTO-011;

-Blokas/spaustukai ir jungiamieji laidai;

-Galios rezistoriaus pavidalo šildymo elementas, kuris, siekiant užtikrinti tinkamą šilumos išsklaidymą, sumontuotas ant tinkamai parinktų matmenų aliuminio radiatoriaus, leidžiančio pasiekti norimą šilumos išsklaidymą.

Šildymo elementą įjungia mechaninis termostatas, kuris šildomos spintelės viduje pasiekęs operatoriaus pageidaujamą/nustatytą temperatūrą atjungia jo maitinimą. Šildytuvo galia yra 50W, o kaitinimo elemento temperatūra (pastovioje būsenoje) neviršija 200°C. Šildymo elementas, naudojamos medžiagos ir sprendimai leidžia ilgai eksploatuoti šildytuvą, nepabloginant jo būklės. Naudojamas termostatas palaiko norimą temperatūrą, užtikrindamas norimas aplinkos/temperatūros sąlygas spintoje sumontuotam turiniui, tuo pačiu apsaugodamas jį nuo staigaus nekontroliuojamo temperatūros padidėjimo.

Kadangi prietaisas skirtas šilumai paskirstyti spintoje laisvos konvekcijos pagrindu, jį reikia montuoti horizontalioje padėtyje (šilumos šalinimo briaunelės statmenai grindims).

Prietaisas turi būti montuojamas spintelės apačioje, atkreipiant dėmesį į min. (3 cm) atstumu nuo laidų ir priedų, sumontuotų šildomoje spintoje.

Šilumos skleidėją-radiatorių, kuri yra šilumokaitis su aplinka, negalima uždengti iš viršaus.

   Ventiliatorių bloko ir šildymo bloko su valdymo termostatais pagalba,temperatūrą komutacinės spintos viduje galime iš dalies keisti ir palaikyti artimesnę geresniam aktyvinės įrangos darbui.

Pastaba:galima imti ir kitokio tipo ir galingumo šildytuvus,priklausomai nuo realios situacijos.

Mikroklimatos kontrolės (MKK) mazgas gali būti sumontuotas ant 19“/1U elektros montavimo panelės su DIN bėgeliu.Bėgelis įgilintas 90mm arba 120mm.

5.Mechaninis termostatas šildymui KTO-011.ZN Kodas556085

KTO-011 atidarymo termostatas - leidžia automatiškai išjungti prijungtus įrenginius, kai aplinkos temperatūra viršija nustatytą vertę.

Specifikacija.

Jutiklio tipas: bimetalinis

Kontakto tipas: NC – atidaromas viršijus nustatytą temperatūrą

Maksimali maitinimo įtampa: 250VAC

Kontaktinė apkrova: 10A

Temperatūros nustatymo diapazonas: 0°C - 60°C

Histerezė: 7°C +/- 4°C

Darbinė temperatūra: -20°C - 80°C

Sandarumo klasė:IP20

Montavimas: 35 mm DIN bėgis

Svoris: 0,040 kg

Matmenys: 60 mm x 43 mm x 33 mm

6.Lauko komutacinės spintos sienų termoizoliavimas.

Kad lauko komutacinės spintos viduje, žiemos metu šildant iš vidaus ,ant sienų nesusidarytų rasos taškas ir ant sienelių nepradėtų kauptis vandens lašai,rekomenduotina spintos sienas iš vidaus apšiltinti 5-10mm storio polisteru su folija ant viršaus.

19“/24U 1464x625x625 IP55 lauko komutacinė spinta
19 coliu 24U 1464 625 625 IP56 Lauko KS
Adobe Acrobat Document 689.0 KB

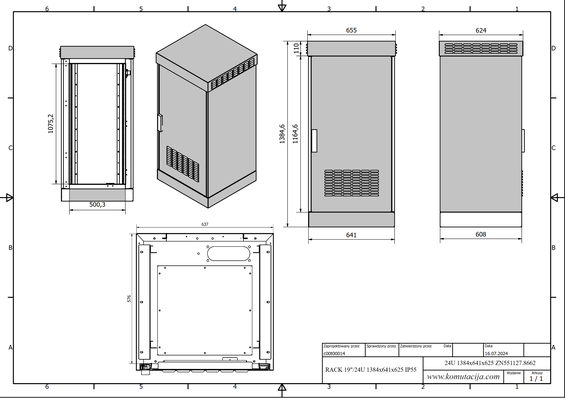

24U 600x600 lauko KS brezinys
24U 600x600 IP55 draw ZN551181.8662 draw
Adobe Acrobat Document 342.3 KB
19 coliu 30U 1729 625 816 IP56 Lauko KS aprasymas
19 coliu 30U 1729 625 816 IP56 Lauko KS
Adobe Acrobat Document 683.4 KB

19. 19"/24U 1384x641x625 IP55 metalinė hermetinė komutacinė spinta su su pamatu ir                   mikroklimato kontrole MKK..ZN Kodas 551192

       (Outdoor distribution cabinet 24U  IP55  1384/641/625)

Kad 19"/24U 1384x641x625 komutacinėje spintoje sumontuoti mikroklimato kontrolę papildomai reikia:

1.Spintos vidų išklijuoti apšiltinimo medžiaga (5-10mm polisteris su folija viršuje);

2.Įdėti ventiliatorių bloką su valdymo termostatu KTS-011;

3.Įdėti šildytuvą (250-400W) su valdymo termostatu KTO-011;

Spintos stoge galima montuoti 2 arba 4 ventiliatorių 120x120x38 panelę.

20. 19"/30U 1729x625x625 IP55 metalinė hermetinė komutacinė spinta su pamatu.ZN Kodas 551171       (Outdoor distribution cabinet 30U  IP55  1729/625/625)

19"/30U 1729x625x625 (A x P x G) lauko komutacinė (paskirstymo) spinta su IP56 sandarumo klase.Montuojama ant cokolio 600x600 arba kabelinio šulinio.

Pagaminta iš aliuminio. Atspari rūdims. Tvirta. Šviesi.Spinta sveria tik 44 kg ir yra geriausia alternatyva sunkioms, rūdyti linkusioms plieninėms lauko spintoms.

  Puikiai tinka FTTX sprendimams. Spinta apsaugo viduje sumontuotus prietaisus nuo neteisėto patekimo ir pavojingų aplinkos sąlygų. IP sandarumo klasė- IP56, IK antivandalizmo klasė- IK10.

Viduje yra 19 colių „RACK“ bėgeliai 30U su reguliavimu priekyje / gale 135 mm.

Viršutinėje spintos dalyje yra specialios tvirtinimo plokštės, skirtos iki 4 angų. Nuimamos grindys turi kabelių skyles (skersmuo 27 mm ir skersmuo 45 mm). Grindys taip pat turi M5 filtrus.

Metaliniai vyriai yra apsaugoti nuo atidarymo iš išorės. Durys uždaromos naudojant guminius sandariklius ir uždaromos naudojant dvi žalvarines spynas, kurios taip pat uždaromos polimeriniu sandarikliu.

Mažas stogas užlenda maždaug 0,5 cm už spintelės priekio. Jame yra apsaugotos filtravimo angos ir M5 filtrai.

Filtrai turi būti tikrinami kas 3 mėnesius (priklausomai nuo sąlygų):

• apatinis (grindų) filtras - kas 6-9 mėnesius

• viršutinis filtras - kas 18 mėnesių

Pakaitinius filtrus galima įsigyti iš spintelių gamintojo.

IP reitingas: IP56, IK reitingas: IK10.

M5 filtrai- laukiama patento P.422067

Spintai suteikiama 25m garantija nuo korozijos.

Specifikacija.

Aukštis:1729mm

Plotis:625mm

Gylis:625mm

Sandariklio  tipas: MOREK MC3 / 7-1vnt

Hermetiškas užraktas:1vnt

Vidiniai matmenys:1420 x 606 x 576 mm (aukštis x plotis x gylis)

Durys:1vnt

Sandarumo klasė:IP56

Mechaninis atsparumas:IK10

Svoris:44 kg

 Medžiaga:Milteliniu būdu padengtas aliuminis RAL7035.

Spinta statoma ant pamato (cokolio) 800x600x600mm.

Cokolis pagamintas iš aliuminio, kuris lemia atsparumą korozijai ir mažą svorį.

Išorinė spintelė montuojama varžtais su specialiomis skylėmis korpuse. Cokolis turi būti įkastas į žemę. Užtikrina stabilų spintelės montavimą žemėje.

Matmenys: 800/600/600

Svoris: 6,8 kg

Kad komutacinėje spintoje sumontuoti mikroklimato kontrolę papildomai reikia:

1.Spintos vidų išklijuoti apšiltinimo medžiaga (5-10mm polisteris su folija viršuje);

2.Įdėti ventiliatorių bloką su valdymo termostatu KTS-011;

3.Įdėti šildytuvą (250-400W) su valdymo termostatu KTO-011;

Spintos stoge galima montuoti 2 arba 4 ventiliatorių 120x120x38 panelę.

21. 19"/42U 2187x655x807 IP55 metalinė hermetinė  komutacinė spinta su pamatu ir mikroklimato kontrole (MKK).ZNKodas 551193.

 (Outdoor distribution cabinet 42U  IP55  2187/655/807)

Spinta komutacinė 19"/42U 2187x655x807 IP55 .ZN Kodas 551193

19“/42U 2187x655x807 lauko telekomunikacinė spinta su IP55 sandarumo klase ir IK09 apsaugos klase, su 19" Rack bėgeliais, 42U aukščio. Spintelė skirta montuoti virš žemės ant plieninio arba aliuminio pagrindo-pamato.

Spinta pagaminta iš aliuminio, korpusas pilnai suvirintas lazeriu.

Spintelė užtikrina aukštą viduje esančių prietaisų apsaugą nuo potvynių ir dulkių. Standartinė sandarumo klasė IP 55. Mechaninė spintos apsauga nuo smūgių yra IK 09 klasės.

Spintelės sandarumas pasiekiamas trimis elementais:

Tarpinė - ant durelių pilamas poliuretanas,kuris uždarius tvirtai priglunda prie flanšo spintelės korpuse, 88 laipsnių kampu profiliuotas flanšas sukuria lataką, kuris nuleidžia vandenį, kuris patenka tarp durų ir korpuso.

Ant spintelės durų esančios atskyrimo yra uždėta filtravimo kasetė,kuri pagal PN-EN 60529 standartą apsaugo nuo 12,5 l/min vandens srauto, o filtruojanti medžiaga yra barjeras nuo dulkių.

Spintos stoge yra sumontuota kita atskyrimo kasetė , apsauganti nuo 12,5 l/min vandens srovės pagal PN-EN 60529 standartą.

Įrenginiams montuoti spintelės viduje naudojamos trys atraminės konstrukcijos:

Priekiniai ir galiniai 19 colių laikikliai, išdėstyti 19 colių atstumu, reguliuojami priekis - galas 135 mm.

Atraminės juostos galinėje sienelėje su standartinėmis M6 srieginėmis angomis, 380 mm pločio tarp skylių, apkrova 5 kg vienai skylei.

Spintelės durys montuojamos ant vidinių plieninių vyrių ir užrakinamos keturių taškų varžtų sistema išorėje spintos kameroje (užrakinimo sistema patentuota). Rankena su cilindrine spyna, cilindro įdėklas gali būti keičiamas savarankiškai.

Kabeliams įvesti į spintelę yra panaudota IP66 sandarumo klasės „MOREK“ MC 3/7 tipo septynvietis kabelių riebokšlis. Dėl nuimamos grindų plokštės kabelius galima lengviau įvesti į komutacinės spintos vidų. Sandarumui palaikyti plokštės ir grindų sandūroje pilamas tarpiklis.

Spintos lubose yra vietos įrengti papildomą keturių aktyvinių ventiliatorių ventiliacijos plokštę, užtikrinančią šilumos pertekliaus pašalinimą iš spintos. Vėdinimo skydo pasirinkimas priklauso nuo viduje sumontuotų įrenginių poreikių.

Spintelė skirta statyti ant pritaikyto plieno arba aliuminio pagrindo, kurį gamintojas pateikia kaip pamato priedą, arba ant bet kokio betoninio pagrindo, pagaminto savo rankomis.

Spintelės ir pamato jungties specialaus sandarumo nereikia.

Specifikacija.

Rack bėgio aukštis: 42U;

Atstumas tarp stelažo bėgių [colis]: 19 colių 482,6mm;

Komutacinės spintos aukštis [mm] :2187;

Plotis [mm] 655;

Gylis [mm] 807;

Vidiniai matmenys [mm] 2040 x 637 x 761;

Sandarumo klasė:IP55;

Mechaninis atsparumas: IK09;

Medžiaga: Aliuminis PA11;

Maksimali apkrova [kg]: 400;

Durys [vnt.]: 1;

MOREK MC 3/7 tipo daugiavietis sandariklis: 1;

Hermetiška spyna [vnt.] :1;

Užpilta poliuretano tarpinė ?

Spalva: RAL7035

Svoris [kg]: 59,00

Korozijos garantija [metai] :25.

19“/42U 2187x655x807 IP55 lauko komutacinė spinta.ZN Kodas 551193
19 coliu 42U 2187 655 807 IP55 Lauko KS
Adobe Acrobat Document 369.9 KB

Papildomai galima įsigyti:

21.1.Keturių ventiliatorių blokas aliuminio lauko komutacinėms spintoms 22U-42U 600x800mm.Prekės kodas: 550845

Keturių ventiliatorių blokas aliuminio lauko komutacinėms spintoms 22U-42U 600x800mm.

4 x 120 x 120 x 38mm ventiliatorių blokas yra skirtas aliuminio lauko telekomunikacinėms spintoms.

Ventiliatorių laidai jungiami WAGO 2P greitąja jungtimi, kuri leidžia greitai prijungti maitinimo laidus. Be to, skydelyje yra kabelių sandarinimo anga.

Ventiliatorių bloko matmenys: 364 mm x 364 mm x 1,5 mm

Ventiliatoriaus matmenys: 120 mm x 120 mm x 38 mm

Tvirtinimas: daugiataškis

Maitinimas: 220-250V AC, 50/60 Hz

Spalva: šviesiai pilka RAL7035

Kad ventiliatoriai veiktų tinkamai, rekomenduojame naudoti termostatą KTS-011.

21.2.Pamatas lauko komutacinėms spintoms 800x600x800.Prekės kodas: 551183

Pamatas 800x600x800 (AxPxG),ZN Kodas 551183 yra skirtas lauko komutacinėms spintoms kurių plotis yra 600mm,o gylis-800mm.

Pamatas (cokolis) yra įkasamas į žemę ir ant jo prisukamas lauko spintos 600x800 rėmas.

Pamato pagrindas yra pagamitas iš plieno lakšto su Magnelis danga ir skirtas įkasti į žemę.Visas blokas pagamintas iš plieno lakšto su Magnelis danga, kuri garantuoja aukštą atsparumo korozijai laipsnį, o visas blokas papildomai padengtas milteliniu būdu RAL 7035. Išorinė spinta surenkama naudojant varžtus per specialias korpuse esančias skylutes. Cokolio konstrukcija susideda iš dviejų dalių, sujungtų M6 varžtais. Pamatas užtikrina stabilų spintos montavimą žemėje.

Pamatas yra dviejų dalių ir gali būti lengvai transportuojami ant padėklo kartu su lauko spinta.PVZ:

-19“/30U 600x800 IP55;

-19“/42U 600x800 IP55.

 Specifikacija.

Matmenys: 810/610/810 (AxPxG);

 Spalva:RAL 7035 pilka;

 Svoris: 23,0 kg.

Lauko komutacinės spintos pamato montavimo instrukcija (LT).
7163 Lauko spintos pamato montavimo inst
Adobe Acrobat Document 251.5 KB

PASTABA:1.Komutacinė spinta yra vežama pagal išankstinį užsakymą.

2.Komutacinė spinta gali būti papildomai apšiltinta,sumontuotas ventiliatorių blokas,šildytuvas ir pamatas spintai,įkasamas į žemę.

22. 2x19"/22U 1239x1330x830 IP56 metalinė hermetinė komutacinė spinta su pamatu ir mikroklimato kontrole.ZN kodas 551157

Tai komutacinė lauko spinta IP56 sandarumo klasės, pagaminta iš aliuminio su dvigubomis apšiltintomis sienelėmis,su dvigubomis durimis ir dviem atskirais 19 colių rėmų grupėmis,tarp kurių vidinės pertvaros nėra.Spinta,kurios gabaritai:1239x1330x830 (AxPxG) yra pritaikyta montuoti lauke su cokolu, kuris yra įkasamas į žemę.Spinta yra  su 19 "stovo bėgiais, 22U aukščio. Apsaugos klasė IP56.

Išorinė 22U, termiškai izoliuota su dvigubomis sienelėmis ir dvigubomis durimis spinta , pagaminta iš milteliniu dažymo būdu padengto aliuminio, kuri lemia atsparumą korozijai ir lengvą svorį - tik 82,2 kg. Dėl to ši komutacinė  spinta yra ideali alternatyva kitų gamintojų analogiškoms plieninėms lauko spintoms.

Lauko spinta skirta:

- prietaisų ar komutacinių įrenginių apsaugai nuo žalingo išorinių aplinkos veiksnių poveikio;

- apsaugai nuo trečiųjų šalių neteisėtos prieigos ir veikimo, įskaitant destruktyvų,

Leidžia:

- šildymo ir vėdinimo įtaisų įrengimas užtikrina tinkamą mikroklimato kontrolę,t.y.tinkamas temperatūros sąlygas, reikalingas jame įmontuotai komutacinei aktyvinei ar automatikos įrengai veikti;

- užtikrina galimybę sumontuoti  šviesolaidines jungtis ar aktyvinius keitiklius.

Užtikrina apsaugą nuo:

- kietųjų medžiagų (dulkių) ir skysčių prasiskverbimo – sandarumo klasė IP 56;

- išorinio mechaninio poveikio – vandalizmo klasė IK 10.

Komutacinės lauko spintos pamatas (cokolis) yra pagamintas iš aliuminioAliuminio cokolis, skirtas palaidoti žemėje ir užpildyti termoizoliuotą (izoliuotą) dvigubų sienų spintą.

Viskas pagaminta iš aliuminio, o tai lemia atsparumą korozijai ir mažą svorį.

Išorinė spintelė montuojama varžtais su specialiomis kėbulo skylėmis.Pamato viena dalis yra įkasama į žemę,o kita dalis lieka virš žemės.Konstrukcija užtikrina stabilų spintelės montavimą žemėje.

Matmenys: 1240/745/785

Svoris: 27kg

Komutacinės lauko spintos konstrukcija

1. Išorinis spintos apvalkalas - pagaminta iš 2 mm storio aliuminio lakšto (PA-11), sujungta kniedėmis ir suvirinimo technologija. Jame yra lenkimai ir standumo briaunos, kad sustiprintų konstrukcijos standumą;

2. Vidinė konstrukcija - pagaminta iš 2 mm storio aliuminio lakšto (PA-11)

3. Izoliacinis sluoksnis (sienose) 30 mm storio - izoliacijos koeficientas (esant 0 C temperatūrai) λ≤0,039W / M2 / K;

4. Dvigubų sienelių izoliuotos durys. Durų izoliacija - 24 mm storio, izoliacijos koeficientas (esant 0 C temperatūrai) λ≤1,16W / M2 / K - patenka į durų angą užtikrinant nenutrūkstamą vidinės kameros izoliaciją visame apskritime. Išorinis durų apvalkalas yra paslėptas vyriais, fiksavimo sistema ir sandarikliais.

    PA 11 aliuminiui, iš kurio pagaminta konstrukcija, būdinga:

- didelis atsparumas korozijai, įskaitant jūros sąlygas ir pramoninę atmosferą,

- geras atsparumas tempimui,

- didelis stiprumas senėjimui,

- beveik tris kartus mažesnis svoris nei to paties storio S235 plieno.

5. Rėmai stovo bėgių tvirtinimui - pagaminti iš 1,5 mm storio cinkuoto plieno S235, su:

    a. Matmenys: plotis 25 mm, aukštis 30 mm, ilgis 625,75 mm

    b. viršutiniai ir apatiniai viduriniai stelažai, bendri abiem kameroms - plotis 55,81 mm, aukštis 30 mm, ilgis 625,75 mm

    c) Priekinių ir galinių bėgių tvirtinimo nuo 0 iki 60 mm reguliavimas kas 20 mm

6. Stovo bėgiai, aukštis 22U 1131,4 mm - pagaminti iš cinkuoto plieno S235, 1,5 mm storio.

7. Uždarymo sistema:

    a. vidiniai metaliniai vyriai - po 2 vnt. kiekvienoms durims

    b. T601 rankena su hermetiška spyna, įjungianti plokštę tritaškiu užraktu - kiekvienose durelėse

    c.abi durys turi rakinimo sistemą su fiksacija trijuose taškuose.

8. Polimero tarpinė

    a) didelis atsparumas ozonui, oksidacijai ir rūgštims

    b) maža nuolatinė deformacija

    c) darbinė temperatūra nuo -29 iki +66 laipsnių Celsijaus

9. Filtro kasetės, kat. M5

10. Grindų plokštė su kelių skylių MOREK MC 3/7, IP66, pilkos spalvos, skirta per ją pernešti visų rūšių kabelius ir apsauginius vamzdžius, kurių skersmuo 8-60mm.

Gamintojas suteikia 25 metų garantiją spintai nuo korozijos.

  Mikroklimato kontrolei (MKK) palaikyti komutacinėje spintoje  dėl didelio vidinio tūrio yra:

-sumontuoti du ventiliatorių blokai,kiekvienas su keturiais ventiliatoriais;

-du STEGO KTS 011 termostatai,ventiliatorių valdymui;

-du STEGO KTO 011 termostatai,šildytuvų valdymui

-du STEGO CSL 028 400W šildytuvai,montuojami ant DIN bėgelio.

    STEGO CSL 028 400w du šildytuvai montuojami ant DIN bėgelio.Šildymo orapūtės apsaugo nuo vandens garų kondensacijos ir palaiko minimalią temperatūrą spintelėje ar korpuse su elektroniniais komponentais. Ventiliatoriaus CS / CSL 028 matmenys leidžia idealiai pritaikyti ten, kur reikia tikrai mažų matmenų kaitinimo elementų.

Šildytuvas suteikia galimybę palaikyti norimą temperatūrą telekomunikacijų spintose, sukuriant norimą mikroklimatą, leidžiantį efektyviai ir saugiai valdyti juose sumontuotą elektroninę ir elektrinę įrangą.

 Apsaugo nuo temperatūros svyravimų spintos viduje, dėl kurių gali susidaryti drėgmės kondensatas, dėl kurio gali būti sugadinta ar sugadinta spintose sumontuota elektroninė įranga - tai ypač svarbu lauke naudojamų spintelių atveju (pakeliant temperatūrą virš „rasos taško“)

Savybės:

-400W varžinis šildytuvas buvo naudojamas kaip kaitinimo elementas;

-Radiatoriaus skleidžiama šiluma tolygiai pasiskirsto spintos viduje naudojant integruotą, labai tylų ventiliatorių, kurio galia pritaikyta šiluminei galiai;

-Didelė šildymo galia ir efektyvus oro srautas lemia tai, kad spintelės viduje norima temperatūra pasiekiama trumpiau (palyginti su prietaisais, turinčiais mažiau energijos);

-Pritaikytas įjungti išoriniu reguliatoriumi - termostatu arba higrostatu -, kurį galima įsigyti kaip papildomą įrangą.

Analogiška 2x19"/22U 1239x1330x830 IP56 metalinė hermetinė komutacinė spinta su pamatu ir mikroklimato kontrole juodos spalvos RAL9004 (BLACK MAMBA).ZN kodas 551157

Esminis skirtumas-Oro filtrai iš dugno yra perkelti į komutacinės spintos duris.

23.Didelės talpos metalinės hermetinės lauko spintos.



Žemiau pateikta TT-240,Cobinet GF 288,UK 288,UK FTTH ir panašaus tipo suinstaliuotos didelės talpos hermetinės lauko spintos.Kai kuriais atvejais užtikrinant geresnį hermetiškumą optinių kabelių paskirstymo spinta yra talpinama į didesnę lauko spintą,kurioje telpa ir optinio kabelio rezervas.

  Lauko spintos turi cokolinį aukštį.Kas padeda apsaugoti pagrindinę spintą nuo papildomų klimatinių poveikių.

Outdoor fiber optic distribution cabinet.



Vaizdo stebėjimo sistemos mazgas keturioms kameroms
