Plastikinės hermetinės lauko spintos

1.Plastikinės hermetinės antivandalinės lauko spintos.

Plastikinės hermetinės lauko spintos yra puikus pasirinkimas antžeminiam optinio kabelio paskirstymui lauko sąlygomis.Specialus komponentų sumaišymas ir nudažymas (pagal RAL 7035)užtikrina labai aukštą atsparumą UV spindulių poveikiui. Ši medžiaga sunkiai užsideganti ir savaime gęstanti, todėl dėka šių išskirtinių mechaninių ir elektrinių savybių yra stabilios, visiškai izoliuotos konstrukcijos. Šių gaminių neveikia žemėje esančios rūgštys ar kiti reagentai tokie kaip šlapimas, šunų išmatos, druskos ir trąšos. Taip pat jie atsparūs vandeniui, benzinui, dizelinui, mašininiam tepalui, 10% druskos, sieros ir skruzdžių rūgštims, alkoholiui, tetrachloranliai, žibalo eteriui, natrio chloridui bei kitiems panašiems cheminiams junginiams.

Spinta susideda iš trijų dalių:

 1.Pagrindo;

 2.Šlangų ir optinio kabelio rezervo tvarkymo;

 3.Optinio kabelio virinimo ir paskirstymo.

Tokia konstrukcija leidžia sujungti ir paskirstyti įvairaus tipo optinius kabelius.

 Įpatumai:

  -autonominė sistema už biuro ribų;

  -atspari smūgiams;

  -atspari klimatiniams poveikiams;

  -dvigubas ar net trigubas užraktas (Užsukama rankena su 3 taškų fiksavimu,galimybė įstatyti "abloy" spyną ir papildomai dar pakabinamą spyną);

  -garantuoja minimalų vamzdžio ar optinio kabelio lenkimo spindulį;

  -modulinė konstrukcija,lengvai surenkama;

  -patogi kabelio rezervo saugojimui;

  -įvairių dydžių.

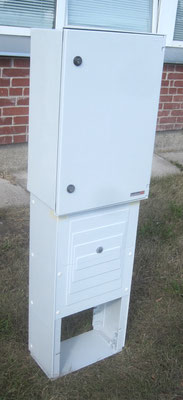

1.1.Plastikinė lauko spinta OS 26x80+FP. Gabaritai:1708x260x245.ZN Kodas 550157

       Emiter cabel distribution cabinet OS (smooth cabinets for mounting plates) tipo

Sandarumo klasė IP44.Antivandalinė IK10.

Gamintojas: Emiter GmbH Vokietija.

Savo universalumo dėka, OS ir OSZ linijos 245mmgilio spintos plačiai naudojamos pramonės, energetikos ir telekomunikacijos srityse. Jos yra pagamintos iš sunkiai degančios ir savaime gestančios izoliacinės medžiagos (poliesteris + stiklo pluoštas), pasižyminčios itin geru atsparumu atmosferinių veiksnių poveikiui (UV), o jose įrengta vėdinimo sistema mažina drėgmės kaupimąsį viduje.

  Modulinė šių spintų konstrukcija leidžia jungti jas su fundamentu arba kabeline kišene, bei sujungti vertikaliai tarpusavyje. Dviejų tipų išorinio paviršiaus (OSZ  - briaunuotas ir OS - lygus) dėka, spintų išdėstymas gali būti pritaikomas prie aplinkos. Tuo tarpu skirtingi stogeliai leidžia jas naudoti tiek viduje, tiek lauke: spintos su plokščiu stogeliu dažniausiai montuojamos viduje, su šlaitinių - objektų išorėje.

    Kadangi fundamento priekinę plokštę galima nuimti ir nenaudojant įrankių, kabeliai yra lengvai įvedami į montuojamas kabelių jungtis, o specialiai sukurta spintos konstrukcija, sujungta su papildomais elementais, užtikrina greitą ir patogų įrangos surinkimą.

Plastikinės lauko spintos OS 26x80+FP montavimo schema

EMITER gamina granuliuotą užpildą jau keletą metų.Ši medžiaga yra efektyvi priemonė apsauganti nuo drėgmės diddėjimo.Ja užpidant tuščią kabelio įvedimo panelių erdvę ,kondensato tikimybė yra sumažinama iki minimumo.

    Naudodami šį metodą jūs turite vadovautis instrukcijomis,išdirbtomis skirtingų dydžių ir tipų pamatams.

Savybės:

  -Atsparumo klasė ugnei DIN 4102,A dalis;

  -Temperatūrinis atsparumas,pastoviai veikiant 1200 ° C;

  -Apsauginis granulių sluoksnis apsaugo nuo skysčių įsiskverbimo;

  -Aukštas atsparumas šalčiui;

  -Labai geros izoliacinės savybės be kondensacijos korpuse;

  -Granilių dydis 4-10mm;

  -Pakuotės dydis 50L;



  -Pakuotės svoris 15+/- 0,5kg.

1.2.Plastikinė lauko spinta OSZ 26x80+KP+F. Gabaritai:1708x260x245.ZN Kodas 550182     Cabel distribution cabinet OS (smooth cabinets for mounting plates) tipo

Sandarumo klasė IP44.Antivandalinė IK10.

Gamintojas: Emiter GmbH Vokietija.

Matavimų stulpelis OSZ 26x80+KP+F.

Spalva RAL1021 geltona.

Susideda iš:

    Pavadinimas                                      Kodas             Kiekis

1.Skydas OSZ 26x80+KP+F                ZA 288 20            1

   Šlaitinis stogas

   Kabelių kišenė su pertvara

2.Montažinė plokštė PMP 23x76x5mm  904 2750            1

3.Kampinis laikiklis UKK                        913 0009            6

4.Spynos širdelė WRS-K                        9 180 001           1

5.Kabelių kišenė K-26                           KK222 00            1



 Sandarumo klasė:IP44

Antivandalizmo klasė:IK10.

Instaliavimo pavyzdys

Gali būti komplektuojama:

1.FP tipo pjedestalas su pertvara

2.F tipo pjedestalas be pertvaros

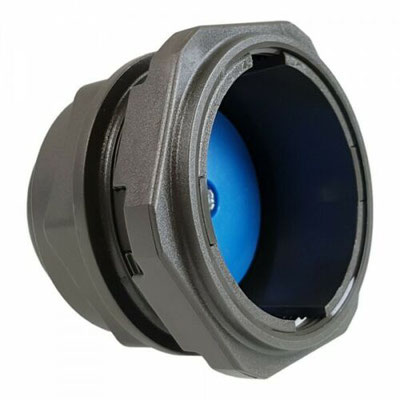

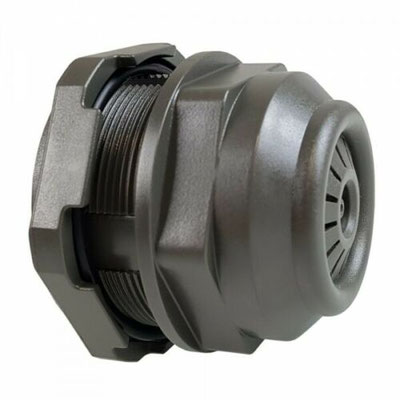

Emiterio stulpelio savaiminė ventiliacija.

Emiter IP 44 IP 54 skirtumai LT.pdf
Adobe Acrobat Document 236.8 KB
Skydo OSZ 26x80+KP+F atitikties deklaracija
Emiter stulpelis Atitikties deklaracija
Adobe Acrobat Document 167.2 KB

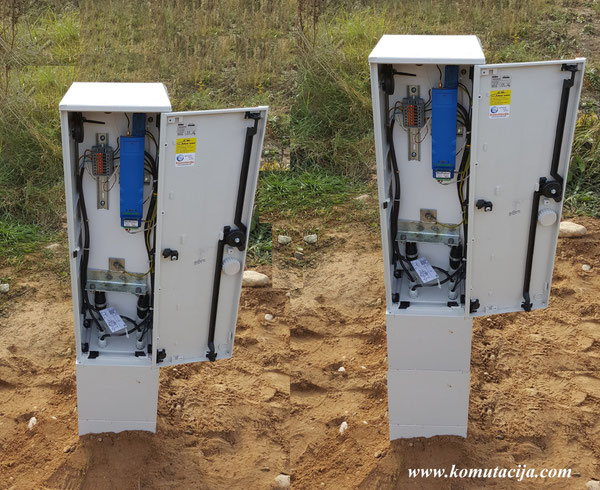

Instaliavimo pavyzdys Nr.1

Instaliuojant panaudota OSZ 26x80+FPSK lauko plastikinė spinta.Sandarumo klasė IP44.Antivandalinė IK10. Panaudota 3M mova BPEO-1 Evol EOC12.

Instaliavimo pavyzdys Nr.2

Instaliuojant panaudota OSZ 26x80+FPSK lauko plastikinė spinta.Sandarumo klasė IP44.Antivandalinė IK10. Panaudota  plastikin4 optinio krosavimo dėžutė OKD-LP48-14.

Pavyzdys.

Specifikacija:

  -gabaritai:1420x320x225mm;

  -stiklo pluoštu sustiprinta polisterio spinta;

  -sandarumo klasė IP44 (galima užsisakyti ir aukštenę klasę);

  -darbo temperatūra -40 C iki +100 C;

  -vamzdžių tvarkymo sistema (diametrai-3,5,10 ir 12mm).

  -rezervinio kabelio saugykla;

  -montavimo plokštė 276x600x6mm (PxAxG);

  -montavimo bėgis;

  -lengva instaliacija su šarnyrų laikikliais optinių kabelių paskirstymo dėžutės

  OKD-max.   96 skaidulos

  OKD-max. 192 skaidulos.

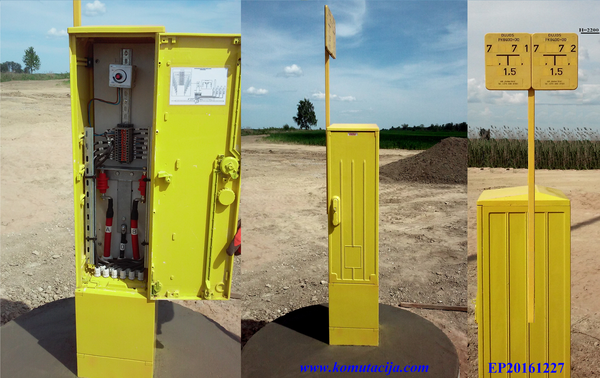

Instaliavimo pavyzdys Nr.3

Magistralinių dujotiekių metrologinių matavimų punkto instaliavimui panaudota OSZ 26x80+FP ir paaukštinta OSZ 26x80+KP+F  laukinės plastikinės spintos.Sandarumo klasė IP44.Antivandalinė IK10.

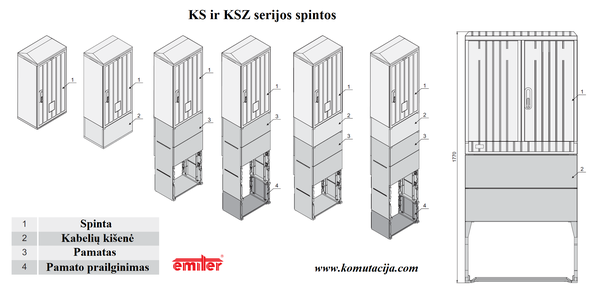

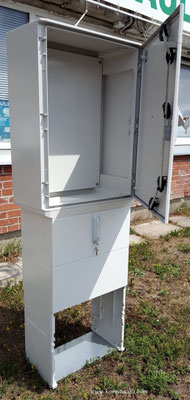

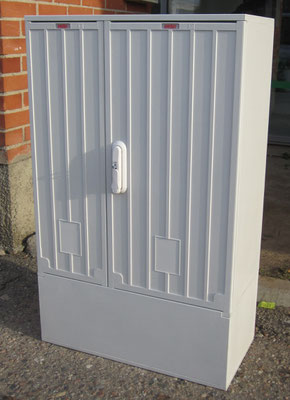

1.4.KS ir KSZ tipo lauko spintos.Gamintojas: Emiter GmbH Vokietija.

Sandarumo klasė IP44.Antivandalinė IK10.Gylis-320mm,Spalva-RAL7035,Degumo klasė-Vo,Atitinka Europos standartus: EN 60 439-1,EN 60 439-3,EN 60 439-5,EN 50 298.

                    KS 66x60         622   620  570   602   452            44   GA366 10,GA366 20

                    KS 66x80         622   820  770   802   652  226    44   GA386 10,GA386 20

                    KSZ 66x60       622   620  570   602   452            44   ZA366 10,ZA366 20                     KSZ 66x80       622   820  770   802   652  226    44   ZA368 10,ZA386 20



1.3.Plastikinė lauko montažinė spinta DCWE2+KD2+KD2. Gabaritai:1788x1130x320.ZN Kodas 550184    Cabel distribution cabinet OS (smooth cabinets for mounting plates).

Sandarumo klasė IP44.Antivandalinė IK10.

Gamintojas: Emiter GmbH Vokietija.



Pavadinimas

Kodas

Kiekis

1

DIN skydas DCWE 2 lygus paviršius

DCWE 2

1

2

DIN kabelių kišenė KD 2

KD 2

2

3

DIN montažinė plokštė PMI 2

PMI 2

1

4

Izoliatorius IZO 10 (DIN)

IZO 10 DIN)

6

5

Kabelio laikiklis KO4 27

KO4 27

1

6

Kabelio laikiklis PUK 15

PUK 15

1

7

Cable fixing bar - Al. 3 mm DKP 92

DKP 92

1

8

Spynos širdelė WRS-K

WRS-K

1

1.5.Plastikinės lauko spintos BRES.

Sandarumo klasė IP65.Antivandalinė IK10.

Gamintojas: Uriarte Polska.

BRES tipo spintas galima tvirtinti tiesiai prie sienos,arba fundamento pagalba,statyti atviroje vietoje lauke.

Dėl savo lengvo svorio ir apdirbimo paprastumo (kabelių įvadų formavimo) ją plačiai galima naudoti vaizdo stebėjimo sistemų aktyvinės įrangos montavimui arba elektros paskirstymo elementų montavimui lauko sąlygomis.

 Dėl didelio asparumo agresyviems chemikalams ir aukštos sandarumo klasės (IP65),BRES spintos naudojamos katilinių automatikos,valymo įrenginių automatikos valdymo elementų ,būsto valdymo aparatūros talpinimui.

Durys turi platų asortimentą užraktų.

Specifikacija:

Korpusas ir durys  pagamintos iš  stiklo pluoštu sutvirtinto polisterio;

Spalva RAL-7035;

Sandarumo klasė:IP65;

Antivandalizmo klasė :IK10;

Antra apsaugos klasė;

Aukštas mechaninis atsparumas smūgiams;

Atspari agresyvių cheminių medžiagų poveikiui;

Atspari klimatiniams poveikiams;

Temperatūros ribos: -30; 120 ° С;

Dielektrinis atsparumas pramušimui:5000V;

Izoliacinė varža: 5 MΩ .


Plastikinė lauko spinta BRES-64,IP65 ZN Kodas 550380

BRES serijos spintos.



Markė



            Matmenys

Svoris,

kg

Pakuočių skaičius

A

B

C

BRES-325

300

250

140

2,10

2

BRES-43

400

300

200

3,30

1

BRES-44

400

400

200

3,90

1

BRES-54

500

400

200

5,00

1

BRES-64

600

400

230

6,10

1

BRES-65

600

500

230

7,15

1

BRES-83

800

300

230

6,40

1

BRES-86

800

600

300

11,40

1

BRES serijos spintų pamatai.





     Spinta

                               Pamatas



   Svoris

                             Matmenys

Tipas

A

B

C



   BRES-43

F0-43

500

265

170

5,00 kg

F1-43

750

265

170

6,85 kg

F2-43

1000

265

170

7,80 kg



   BRES-44

F0-44

500

365

170

6,10 kg

F1-44

750

365

170

7,90 kg

F2-44

1000

365

170

8,85 kg



   BRES-54

F0-54

500

365

170

6,10 kg

F1-54

750

365

170

7,90 kg

F2-54

1000

365

170

8,85 kg



   BRES-64



F0-64

500

365

200

6,15 kg

F1-64

750

365

200

7,95 kg

F2-64

1000

365

200

8,90 kg

   BRES-65

F0-65

500

465

200

7,20 kg

F1-65

750

465

200

8,90 kg

F2-65

1000

465

200

9,90 kg



   BRES-83

F0-83

500

265

200

5,20 kg

F1-83

750

265

200

7,05 kg

F2-83

1000

265

200

8,05 kg



   BRES-86

F0-86

500

500

300

8,25 kg

F1-86

750

500

300

10,10 kg

F2-86

1000

500

300

11,00 kg





Polistero montažinė plokštė.





Tipas

Matmenys

Storis

A

B

pbp-325

262

198

4

pbp-43

360

248

4

pbp-44

360

348

4

pbp-54

460

348

4

pbp-64

558

348

4

pbp-65

558

448

4

pbp-83

756

248

4

pbp-86

756

548

4

 Polistero montažinė plokštė PBP-64 ZN Kodas 550382



Metalinė montažinė plokštė.







  Tipas

   Matmenys

Storis

A

B

pbm-325

262

198

2

pbm-43

360

248

2

pbm-44

360

348

2

pbm-54

460

348

2

pbm-64

558

348

2

pbm-65

558

448

2

pbm-83

756

248

2

pbm-86

756

548

2

Spintos pagrindas pamato montavimui.

Spinta

  Matmenys

A

B

C

BRES-43

226

80

44

BRES-44

326

80

44

BRES-54

326

80

44

BRES-64

326

110

44

BRES-65

426

110

44

BRES-83

226

110

44

BRES-86

462

160

44

BRES serijos spintų galimi užraktai.

BRES plastikinių lauko spintų aprašymas.
BRES serijos plastikinės lauko spintos.p
Adobe Acrobat Document 169.8 KB
Atitikties deklaracija
Uriarte ZN deklaracija 20170710.pdf
Adobe Acrobat Document 199.1 KB
Deklaracja zgodności BRES PL 2013.pdf
Adobe Acrobat Document 755.1 KB
BRES spintų surinkimo instrukcija ir pagrindinės charakteristikos
BRES spintos surinkimo instrukcija.pdf
Adobe Acrobat Document 1.9 MB

1.6.Plastikinė lauko spinta su šildymu PLSH 600x400x200 IP65 ZN Kodas 550761

Plastikinė laukos spinta PLSH (H-heatig) 600x400x200mm IP65,skirta naudoti lauko sąlygomis.Spinta skirta aktyvinių įrenginių montavimui ar laikymui, kurie siunčia ir priima elektromagnetines bangas.

Spinta pagaminta iš polisterio ir praleidžia siunčiamas bei priimamas elektromagnetines bangas.

   Spinta susideda:

-apatinėje dalyje įmontuotas SHT tipo       šildytuvas (gabaritai110x50x80mm),~110-230VDC;

-Ilgiklis su keturiais kištukiniais lizdais su įžeminimo kontaktu (16A/250V);

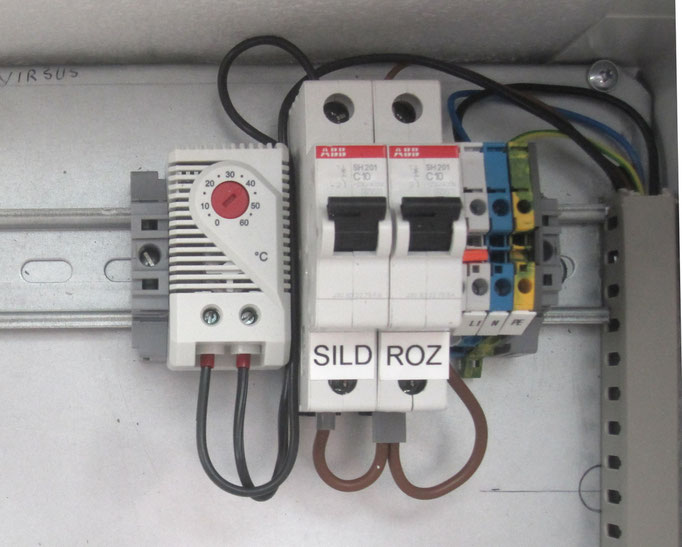

-Viršutinėje dalyje sumontuotos ABB  6mm2   komutacinės rinklės ZS6 pilka-2vnt,ZS6 B -1vnt,ZS6-PE (įžeminimo)-1vnt;

-Stego termostatas KTO 011 šildytuvo automatiniam valdymui (komutoja ~250V/10A);

-ABB SH-201 C10A automatas ilgiklio kištukinių lizdų komutavimui;

-ABB SH-201 C10A automatas šildymo sistemos išjungimui šilto sezono metu.

-Dvi plastikinės perforuotos,kad būtų šilumos cirkuliacija, lentynėlės 340x170mm,aktyvinės įrangos padėjimui.

Visa spinta apšildyta 10-20mm polisteru,kad šalto sezono metu ant sienelių nesusidarytų rasos taškas.
