Optinio kabelio paskirstymo dėžutės (ODF),montuojami ant DIN bėgelio.

(Industrial splice box for DIN rail mounting.)

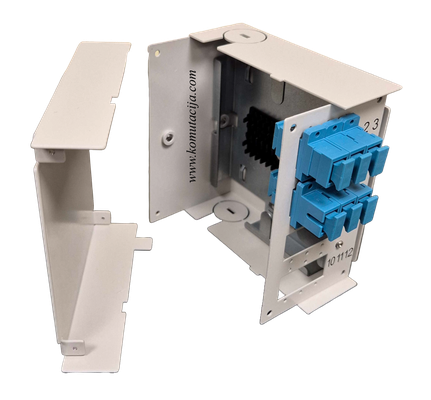

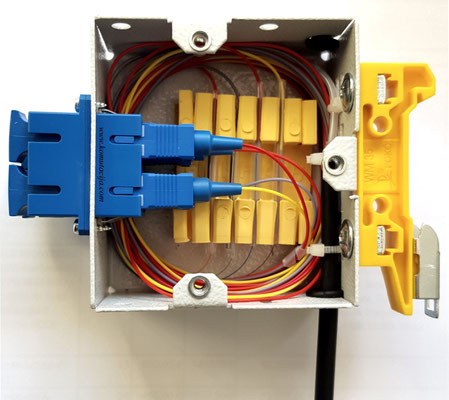

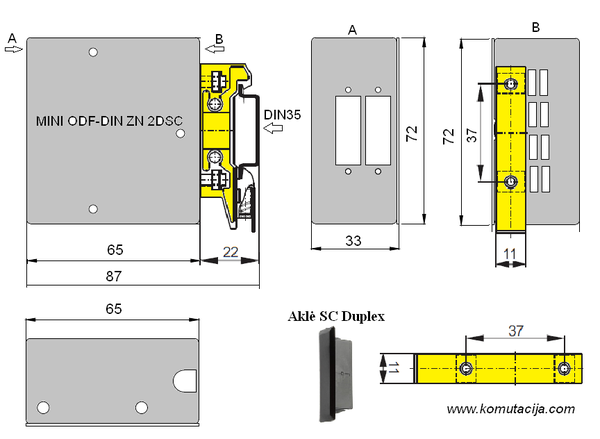

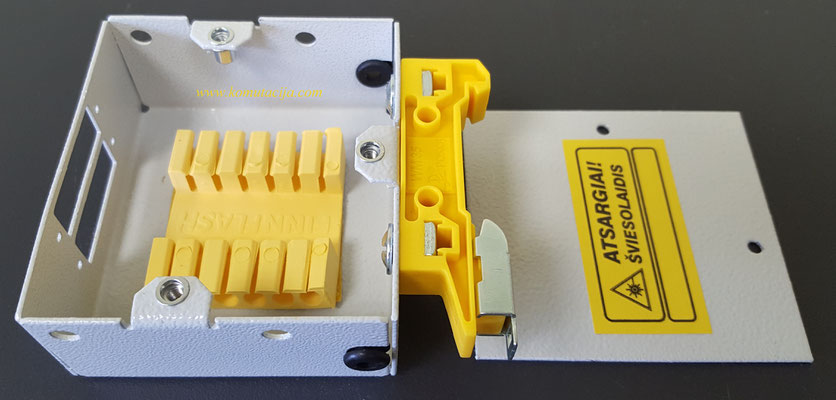

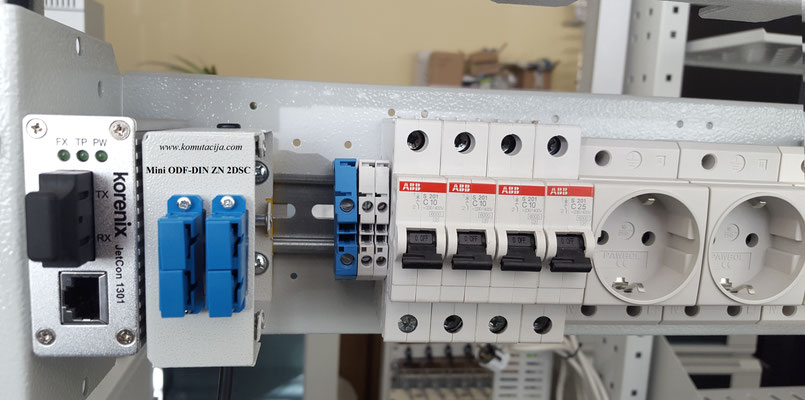

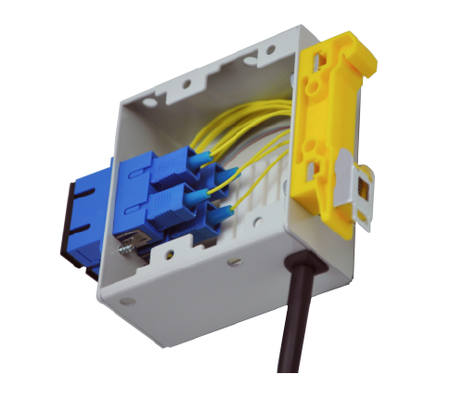

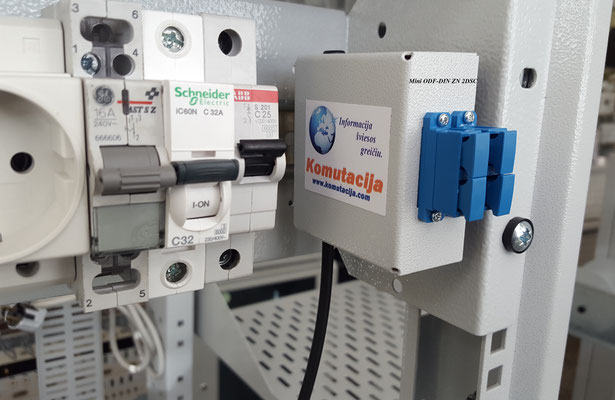

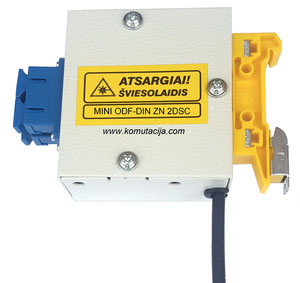

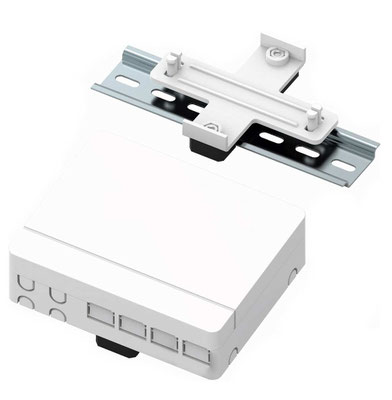

1.1. MINI ODF-DIN ZN 2DSC montuojamas ant DIN bėgelio.ZN Kodas 550677

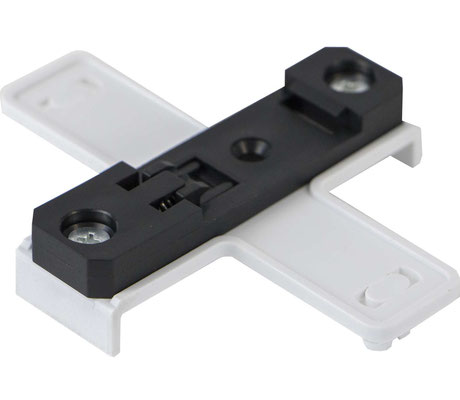

" MINI ODF-DIN ZN 2DSC" skirtas  komutuoti šviesolaidinius kabelius  vietose su ribota  maža erdve ir yra DIN35 bėgelis,arba jį galima sumontuoti..Dėl savo kompaktiško dydžio ir DIN bėgio (DIN35) laikiklio, jis tinka montuoti daugumoje duomenų perdavimo spintelių,automatikos ar elektros skydų. Gali būti kompektuojamas su laikikliu and DIN bėgelio arba su kampiniu laikikliu tvirtinti prie sienos (pagal atskirą užsakymą).Ant DIN bėgelio ZN Mini ODF yra tvirtinamas laikiklio ant DIN bėgelio WM 35 pagalba.Laikiklis WM 35 prie MINI ODF yra pritvirtintas M4x10 varžtais.Laikiklį,priklausomai nuo situacijos (pvz.,jeigujungiamieji šviesolaidiniai kabeliai turi nueiti žemyn ar aukštyn,o ne į priekį,galima persukti prie viršutinės ar apatinės MINI ODF-DIN ZN 2DSC dalies.Tam yra iškirstos papildomai po dvi 4,2mm kiaurymes viršuje ir apačioje.

Pastaba:SC Duplex adapterius į MINI ODF-DIN ZN 2DSC prisukame paskutiniu momentu,kai jau yra suvirintos šviesolaidžio skaidulos ir susukti dėžutėje pigteilų rezervai.Dangtis užsukamas trimis M3x12 varžteliais plačia galva.

Savybės:

  -Pagamintas iš 1mm lakštinio plieno;

  -Galimybė įstatyti 2 Duplex SC,Duplex ST arba LC quadro adapterius;

  -Laikiklis “finflash“ geltonas iki 12 suvirinimo apsaugų geltonas (termofitų);

  -Nudažyta milteline technologija RAL 7035pilka spalva;

  -Du kabelio įvadai iki 8mm kabeliui;

  -8 kiaurymės 10x3mm įvadiniam kabeliui tvirtinti dirželių pagalba;

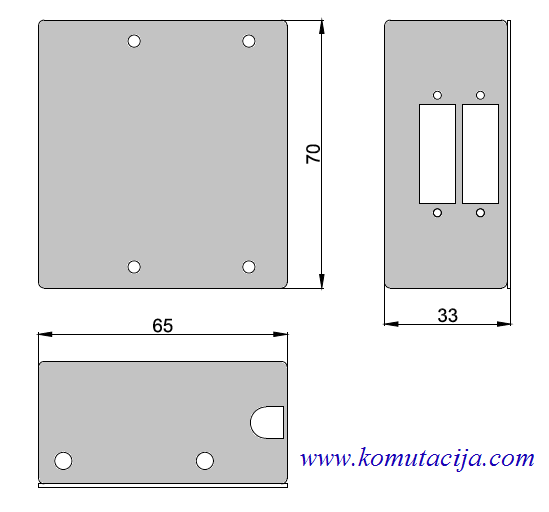

  -Gabaritai:70x65x33mm (AxPxG);

  -Tvirtinamas ant DIN bėgelio;

  -Gamintojas: UAB „Žaliasis namas“.

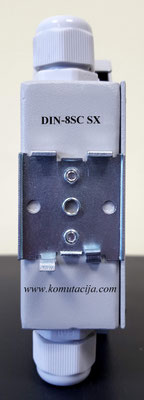

 Galima pagaminti MINI ODF-DIN ZN 4SC SX ar 2SC SX,kurie labiau tiktų organizuojant šviesolaidinį tinklą vienos skaidulos pagrindu.

Tuo atveju,kai yra naudojami dviejų skaidulų “abonentiniai” šviesolaidiniai kabeliai TKF DAC 2 fibre SM 2xSM G.657A1 ar FTTH 2xSM G657A1,tai pirminę komplektaciją galima papildyti plastikine akle SC Duolex kiaurymei,kas padidins erdve nuo ODF dugno pigteilų rezervo susukimui

ZN MINI ODF-DIN 2DSC aprašymas
ZN MINI ODF-DIN 2DSC 20181012.pdf
Adobe Acrobat Document 4.0 MB

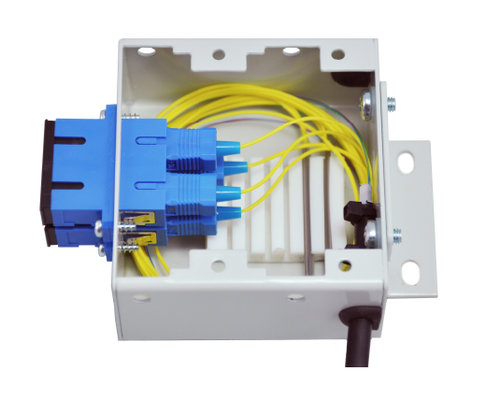

1.2. Mini ODF montuojamas ant DIN bėgelio-"MINI ODF-DIN Q-Fiber 2DSC".

"MINI ODF-DIN Q-Fiber 2DSC" daugiausia skirtas  komutuoti šviesolaidinius kabelius  vietose su ribota  maža erdve.Dėl savo kompaktiško dydžio ir DIN bėgio (DIN35) laikiklio, jis tinka montuoti daugumoje duomenų perdavimo spintelių. Gali būti kompektuojamas su laikikliu and DIN bėgelio arba su laikikliu tvirtinti prie sienos.

Savybės:

  -Pagamintas iš 1mm lakštinio plieno;

  -Galimybė įstatyti 2 Duplex SC,Duplex ST arba LC qadro adapterius;

  -laikiklis iki 12 suvirinimo apsaugų (termofitų);

  -Nudažyta milteline technologija RAL 7035pilka spalva;

  -du kabelio įvadai iki 8mm kabeliui;

  -Gabaritai:70x65x33mm (AxPxG);

  -Gamintojas: DLL Partners.

MINI OPF DIN 2DSC
mini_odf_din 2DSC.pdf
Adobe Acrobat Document 2.9 MB

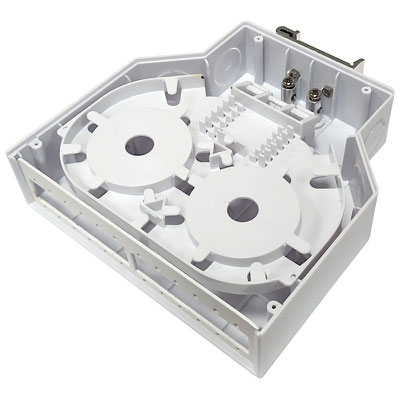

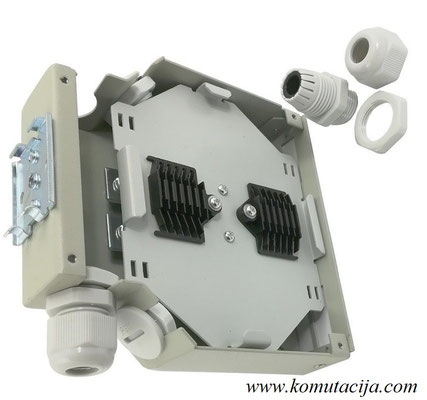

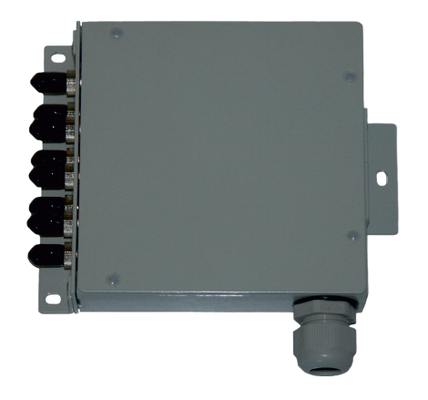

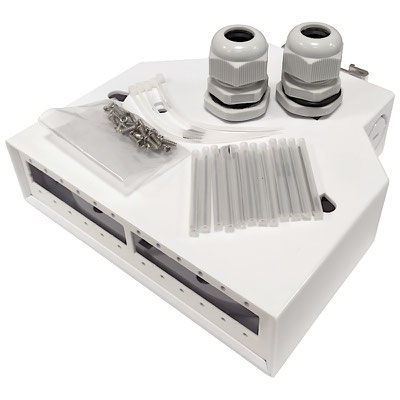

1.3.ODF montuojamas ant DIN bėgelio-ODF DIN (Pramoninis ODF  PO-4DSC).DIN Rail Box

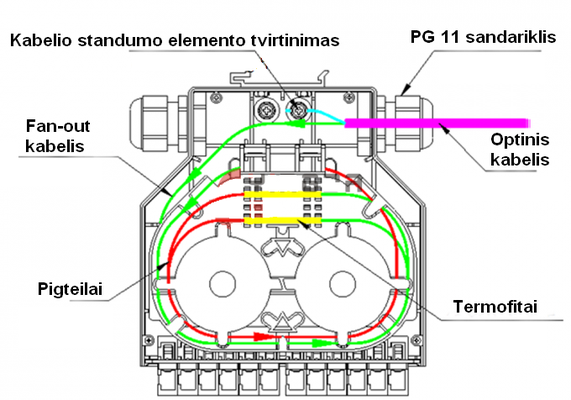

Optinio kabelio sujungimo ir paskirstymo blokas ODF DIN yra pagamintas iš plieno lakšto ir nudažytas RAL7035 pilka spalva ir skirtas montuoti ant DIN bėgelio.Ant DIN bėgelio galima montuoti be papildomo pasiruošimo ir priedų.Tai leidžia lengvai integruoti optinį prievadą į elektros paskirstymo spintas.Galimi optinio kabelio įvadai-išvadai,naudojant PG11 sandariklius.

  Specifikacija:

  -Tvirtinamas ant standartinio DIN bėgelio 35x27x7,5mm;

  -Kabelio įvadų-švadų skaičius-4 (1vnt PG11 ir 3 aklės);

  -Termofitų laikiklis 12 suvirinimų;

  -Galimos jungtys-4 Duplex SC arba 4 Duplex ST;

  -Maksimalus kabelio diametras 5-9mm;

  -Gabaritai:125x36x129mm;

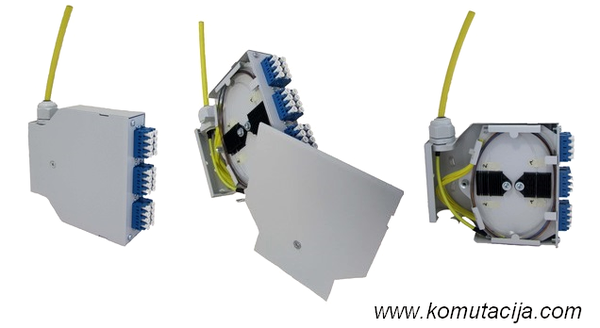

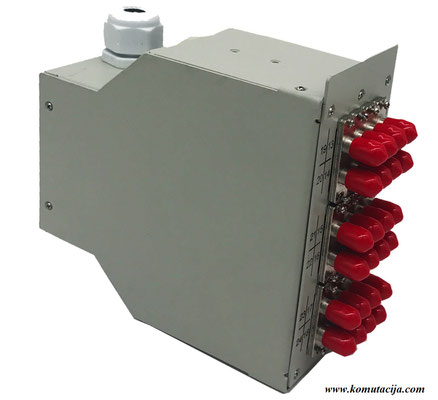

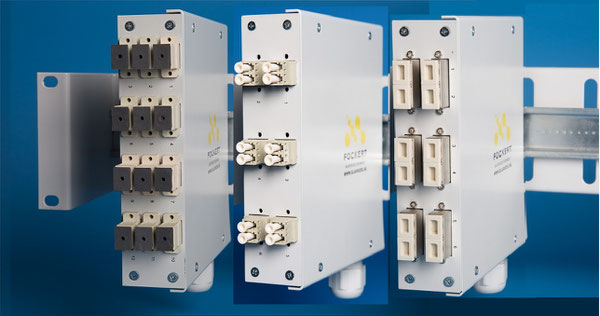

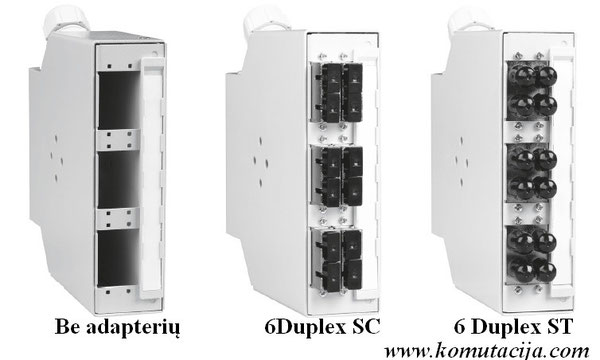

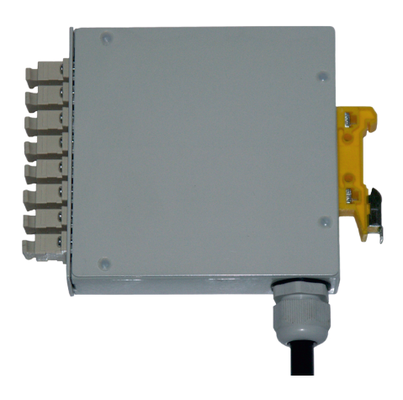

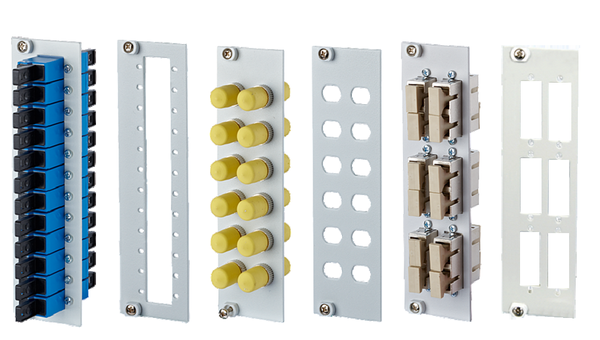

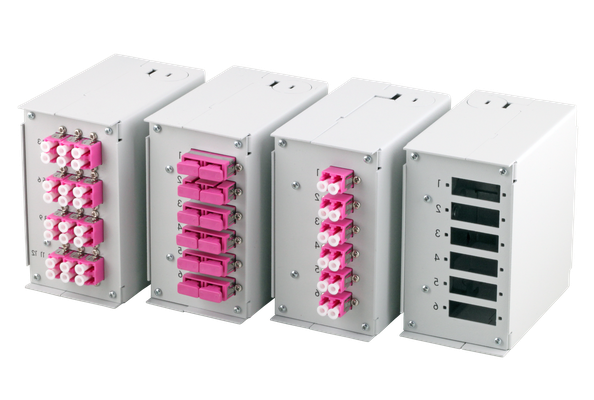

1.4.ODF montuojamas ant DIN bėgelio-ODF DIN (Pramoninis ODF  PO-6DSC,PO-6DST)ZN kodas 550671

Din rail fiber box loaded 6 Duplex SC,6 Duplex ST MM or SM adaptors

Optinio kabelio sujungimo ir paskirstymo blokas ODF DIN yra pagamintas iš plieno lakšto ir nudažytas RAL7035 pilka spalva ir skirtas montuoti ant DIN bėgelio.Ant DIN bėgelio galima montuoti be papildomo pasiruošimo ir priedų.Tai leidžia lengvai integruoti optinį prievadą į elektros paskirstymo spintas.Galimi optinio kabelio įvadai-išvadai,naudojant PG11 sandariklius.

  Specifikacija:

  -Tvirtinamas ant standartinio DIN bėgelio 35x27x7,5mm;

  -Kabelio įvadų-švadų skaičius-4 (1vnt PG11 ir 3 aklės);

  -Termofitų laikiklis 12 suvirinimų;

  -Galimos jungtys-6 Duplex SC arba 6 Duplex ST;

  -Maksimalus kabelio diametras 5-9mm;

  -Gabaritai:125x36x129mm;

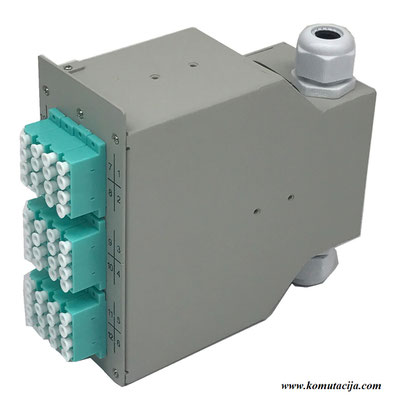

Panaudojus du termofitų laikiklius 12-kai skaidulų galima suirinti ir 24 skaidulų kabelį,naudojant 6 keturgubus LC adapterius.

Pramoninis ODF 6DSC DIN
Pramoninis ODF 6DSC DIN ZN Kodas 550671.
Adobe Acrobat Document 84.4 KB

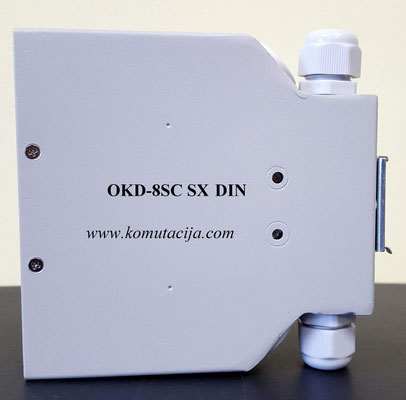

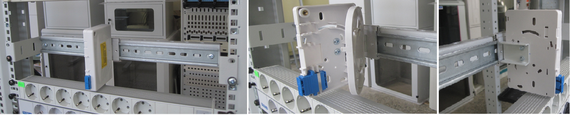

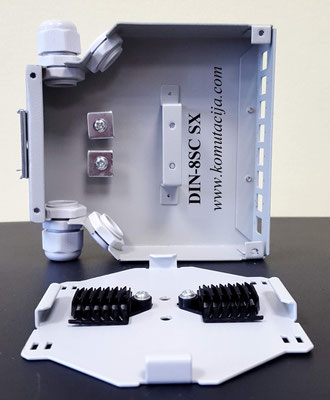

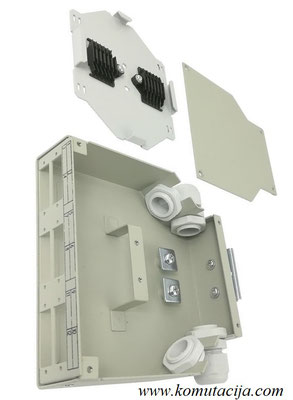

1.5.PRAMONINIŲ ODF FOTO GALERIJA.

1.6.Tvirtinimas DIN bėgeliui L-20mm. ZN kodas 183687

DIN-RAIL mounting Kit.

Nestandartiniams įrenginiams tvirtinti ant DIN bėgelio galima naudoti šį aliuminio lydinio tvirtinimo elementą su spyruokle.Aukštis-50mm.Plotis-20mm.Storis-8,5mm.

Spalva-juoda.Tvirtinimas M4 varžtais.Uždėjimas vykdomas uždėjus laikiklį su įrenginiu ant DIN bėgelio.Spaudžiame įrenginį žemyn.Spyruoklė susispaudžia.Užkabiname  apatinę tvirtinimo laikiklio ant DIN bėgelio dalį.Nuėmimas-įrenginys paspaudžiamas žemyn,atkabinama apatinė laikiklio dalis.Toks tvirtinimo būdas nereikalauja priėjimo prie tvirtinio elemento iš išorės.

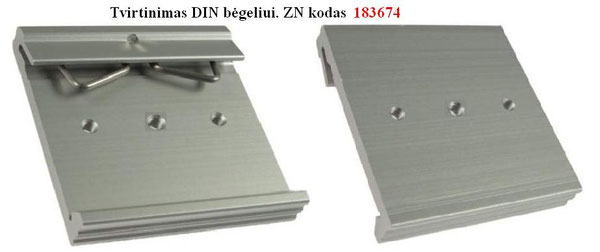

1.7.Tvirtinimas DIN bėgeliui L-45mm. ZN kodas 183674

DIN-RAIL mounting Kit.

Nestandartiniams įrenginiams tvirtinti ant DIN bėgelio galima naudoti šį aliuminio lydinio tvirtinimo elementą su spyruokle.Aukštis-50mm.Plotis-45mm.Tvirtinimas M4 varžtais.Uždėjimas vykdomas uždėjus laikiklį su įrenginiu ant DIN bėgelio.Spaudžiame įrenginį žemyn.Spyruoklė susispaudžia.Užkabiname  apatinę tvirtinimo laikiklio ant DIN bėgelio dalį.Nuėmimas-įrenginys paspaudžiamas žemyn,atkabinama apatinė laikiklio dalis.Toks tvirtinimo būdas nereikalauja priėjimo prie tvirtinio elemento iš išorės.

1.8.Tvirtinimas DIN bėgeliui L-80mm. ZN kodas 183685

DIN-RAIL mounting Kit.

Nestandartiniams įrenginiams (impulsiniai maitinimo blokai,optinio krosavimo dėžutės OKD) tvirtinti ant DIN bėgelio galima naudoti šį aliuminio lydinio (Al.6063-T5) tvirtinimo elementą su spyruokle.Aukštis-50mm.Plotis-80mm.Tvirtinimas M4 varžtais.Uždėjimas vykdomas uždėjus laikiklį su įrenginiu ant DIN bėgelio.Spaudžiame įrenginį žemyn.Spyruoklė susispaudžia.Užkabiname  apatinę tvirtinimo laikiklio ant DIN bėgelio dalį.Nuėmimas-įrenginys paspaudžiamas žemyn,atkabinama apatinė laikiklio dalis.Toks tvirtinimo būdas nereikalauja priėjimo prie tvirtinio elemento iš išorės.

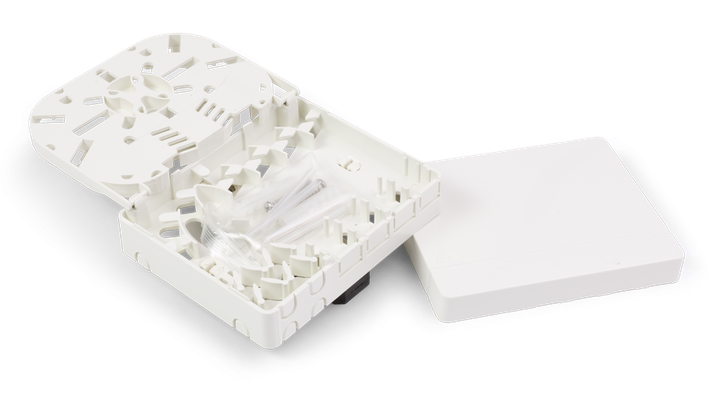

Optinio krosavimo dėžutė OKD-G2DSC ant DIN.

Optinio krosavimo dėžutę OKD-G2SC,panaudojus tvirtinimą DIN bėgeliui (ZN kodas 183674),galima lengvai tvirtinti ant DIN bėgelio ir yra galimybė įstatyti du Duplex SC adapterius ir atlikti keturis suvirinimus.
