OPTINIŲ SIGNALŲ ŠALTINIAI.

I.BOB laser serijos šviesos signalų šaltiniai.

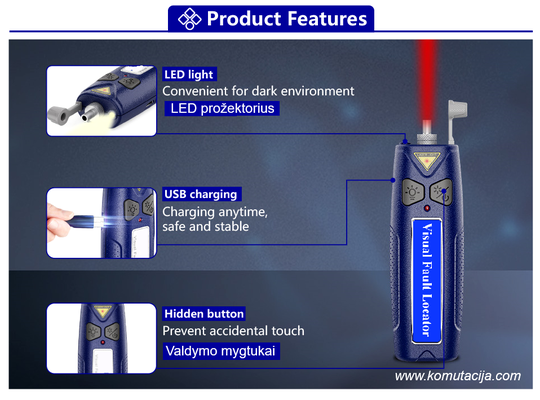

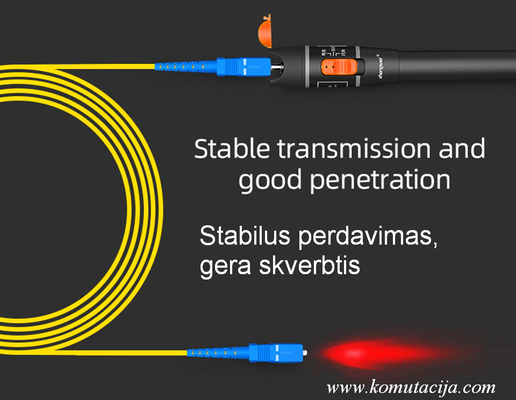

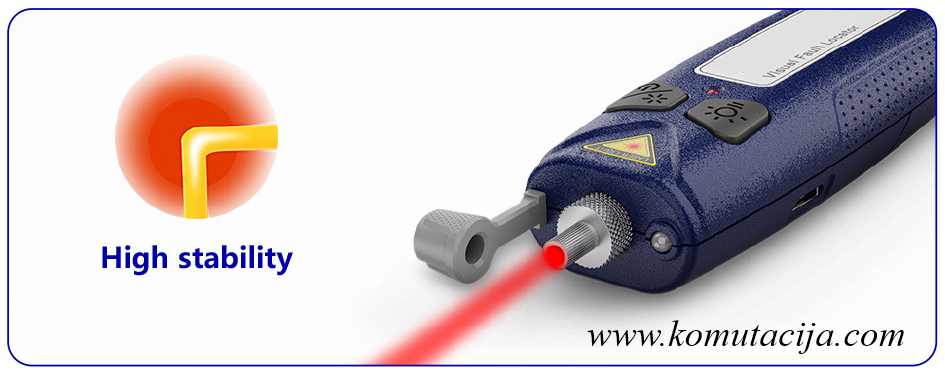

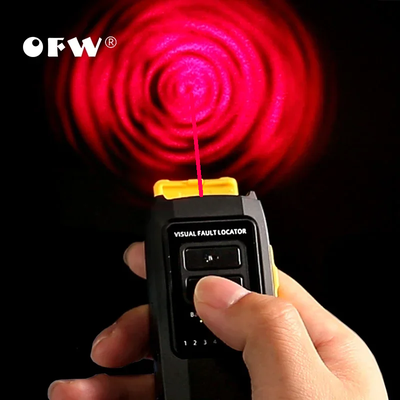

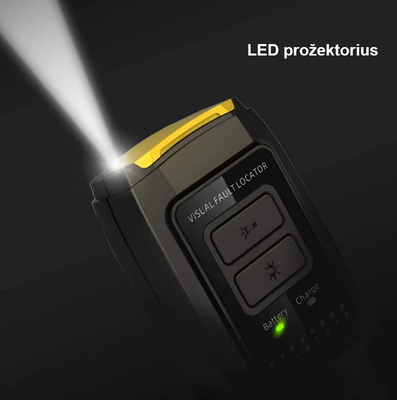

  Visual fault locators

BOB laser serijos 6viesos signalų šaltiniai naudoja 650nm matomos raudonos šviesos bangos ilgį ir yra skirti  šviesolaidinio kabelio vizualiam pažeidimų nustatymui (VFL-Visual Fault Locator),ieškant lūžių,užlaužimų, perlenkimų,bei tam tikram šviesolaidžiui grupėje nustatyti.Kadangi šviesolaidžio padengimas yra gana skaidrus,o lazerio spinduliavimas gana didelis,tai defekto vietoje gerai matosi raudonas pašvietimas.

1.1.Optinių signalų šaltinis BOB-VFL650-1S.

Optinių signalų šaltinis BOB-VFL650-1S naudoja 650nm matomos raudonos šviesos bangos ilgį ir buvo specialiai  išdirbtas kaip efektyvus ir ekonominis prietaisas optinių šviesolaidžių pažeidimams (lūžiams),krypčiai bei tam tikram šviesolaidžiui grupėje nustatyti.

Optinių signalų šaltinis BOB-VFL650-1S padeda surasti kontrolinius taškus,blogo ryšio zonas,per staigų išlinkimą ar suskeldėjimą optiniuose šviesolaidžiuose.Tai vizualus defektų lokatorius/ieškiklis,kuris gali rasti klaidas OTDR  (Optical Time-Domain Reflectometer),optinių laikinių atspindžio matuoklių (reflektometrų) mirties zonoje,testuoja naujai instaliuotų optinių ryšio linijų charakteristikas ir nustato problemas jau egzistuojančiose.Tai geriausias pasirinkimas optinio kabelio testavimui nuo pradžios iki galo.

Savybės:

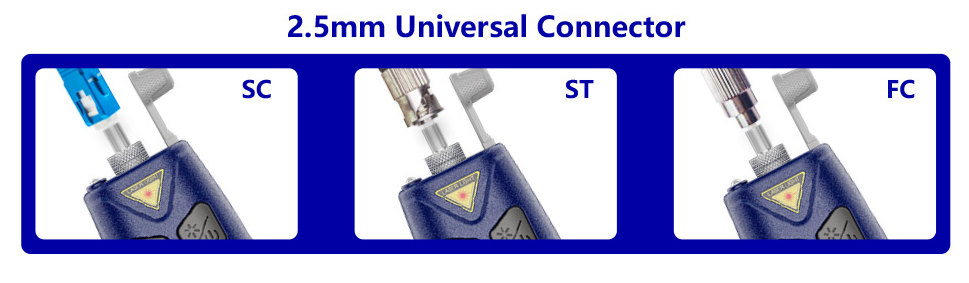

1. Standartinis ST/SC/FC universalus optinis interfeisas, MM ir SM optinių kabelių testavimui su aukštu stabilumu ir ilgu tarnavimo laiku;

2.Dirba nuolatinės veikos CW ( Continuous Wave) arba impulsiniame rėžime su pastovia išėjimo galia;

3.Perspėjimas apie nusėdusias baterijas;

4.Ilgas baterijų tarnavimo laikas (iki 50 valandų);

5.Tvirtas nepraleidžiantis dulkių  lazerinės galvutės korpusas;

6.Aliuminis lazerio korpusas apsaugo nuo ESD (statinio šoko,nesubalansuoto aukštos įtampos lauko);

7.Portatyvinis,patikimas ir paprastas naudojimas;

8.Turi CE, EMC, EMI, ROHS sertifikatus.

Pritaikymas:

1.Telekomunikacinių tinklų ir kabelinės TV  techniniam aptarnavimui;

2.Šviesolaidžių bandymo laboratorijose;

3.Šviesolaidžių matavimuose.

Specifikacija (BOB-VFL650-1S):

Modelis

BOB-VFL650-1S

Centrinis bangos ilgis

650nm±10nm (635nm pagal pareikalavimą)

Emiterio tipas

FP-LD

Išėjimo galia

5mw

10mw

20mw

30mw

Testavimo ilgis

5km

10km

20km

30km

Optinė jungtis

2.5mm universali jungtis.(1.25mm jungtims, FC (Male)-LC. (Female)  gali būti pateikti pagal pareikalavimą.

Darbo rėžimai

Nuolatinis CW ir impulsinis

Pulsavimo dažnis

2Hz to 3Hz / 9Hz

Maitinimo šaltinis

2AA alkaline baterijos

Baterija

 LR6 AA alkaline baterija

Darbo temperatūra

-20°C to 60°C

Saugojimo temperatūra

-40°C to 85°C

Matmenys

25 x 190mm

Svoris

122g (without battery)

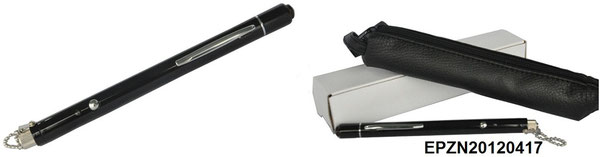

1.2.Optinių signalų šaltinis BOB-VFL650-2S.

Optinių signalų šaltinis BOB-VFL650-2S naudoja 650nm matomos raudonos šviesos bangos ilgį ir buvo specialiai  išdirbtas kaip efektyvus ir ekonominis prietaisas optinių šviesolaidžių pažeidimams (lūžiams),krypčiai bei tam tikram šviesolaidžiui grupėje nustatyti.

Optinių signalų šaltinis BOB-VFL650-2S padeda surasti kontrolinius taškus,blogo ryšio zonas,per staigų išlinkimą ar suskeldėjimą optiniuose šviesolaidžiuose.Tai vizualus defektų lokatorius/ieškiklis,kuris gali rasti klaidas OTDR  (Optical Time-Domain Reflectometer),optinių laikinių atspindžio matuoklių (reflektometrų) mirties zonoje,testuoja naujai instaliuotų optinių ryšio linijų charakteristikas ir nustato problemas jau egzistuojančiose.Tai geriausias pasirinkimas optinio kabelio testavimui nuo pradžios iki galo.

Savybės:

1. Standartinis ST/SC/FC universalus optinis interfeisas, MM ir SM optinių kabelių testavimui su aukštu stabilumu ir ilgu tarnavimo laiku;

2.Dirba nuolatinės veikos CW ( Continuous Wave) arba impulsiniame rėžime su pastovia išėjimo galia;

3.Perspėjimas apie nusėdusias baterijas;

4.Ilgas baterijų tarnavimo laikas (iki 60 valandų);

5.Tvirtas nepraleidžiantis dulkių  lazerinės galvutės korpusas;

6.Aliuminis lazerio korpusas apsaugo nuo ESD (statinio šoko,nesubalansuoto aukštos įtampos lauko);

7.Portatyvinis,patikimas ir paprastas naudojimas;

8.Turi CE, EMC, EMI, ROHS sertifikatus.

Pritaikymas:

1.Telekomunikacinių tinklų ir kabelinės TV  techniniam aptarnavimui;

2.Šviesolaidžių bandymo laboratorijose;

3. Šviesolaidžių matavimuose.

Specifikacija (BOB-VFL650-2S):

Modelis

BOB-VFL650-2S

Centrinės bangos ilgis

650nm±10nm (635nm-pagal poreikį)

Emiterio tipas

FP-LD

Išėjimo galia

5mw

10mw

20mw

30mw

Testavimo ilgis

5km

10km

20km

30km

Optinė jungtis

2.5mm universali jungtis( 1.25mm jungtys, FC (Male)-LC. (Female) jungtys tiekiamos pagal pareikalavimą.)

Operating mode

Pastovus CW  švietimas ir pulsavimas

Pulsavimo dažniai

2Hz iki 3Hz / 9Hz

Maitinimo šaltinis

2AA alkaline baterijos

Baterijos

 LR6 AA alkaline baterijos

Darbo temperatūra

-20°C to 60°C

Saugojimo temperatūra

-40°C to 85°C

Matmenys

25 x 190mm

Svoris

96g (be baterijų)

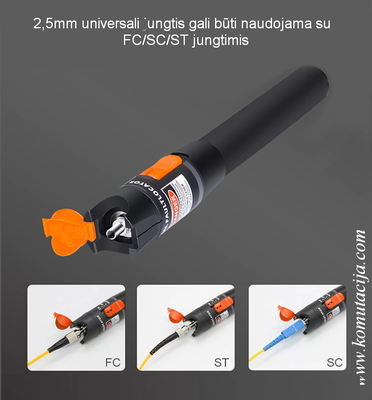

Optinių signalų šaltinis BOB-VFL650-3S.

1.3.Optinių signalų šaltinis ilgoms distancijoms BOB-VFL650-4.ZN kodas 550624



Optinių signalų šaltinis BOB-VFL650-4 skirtas ypač ilgos (iki 40km) optinės skaidulos testavimui.Naudoja 650nm matomos raudonos šviesos bangos ilgį ir buvo specialiai  išdirbtas kaip efektyvus ir ekonominis prietaisas optinių šviesolaidžių pažeidimams (lūžiams),krypčiai bei tam tikram šviesolaidžiui grupėje nustatyti. Jis padeda surasti kontrolinius taškus,blogos ryšio zonos,per staigų išlinkimą ar suskeldėjimą optiniuose šviesolaidžiuose.

Privalumai yra:didelis testuojamos skaidulos ilgis,ilgas naudojimo laikas,tvirtas ir patikimas aliuminio korpusas.Tai idealus šviesolaidinių tinklų instaliuotojų ir aptarnautojų prietaisas.

Savybės:
1. MQW(multi-quantum-well) struktūros LD optinis šaltinis;
2. Dirba nuolatinės veikos CW ( Continuous Wave) arba impulsiniame rėžime su pastovia išėjimo galia;
3.
Universali 2.5mm FC, SC, ST optinė jungtis;
4.Ilgas prašvietimo
atstumas;
5.
Pastovus galingumas
6.
Nano technologijų dėka suformuota daugiasluoksnė  apsaugo nuo ESD (statinio šoko,nesubalansuoto aukštos įtampos lauko);
7.Pakraunamas a
kumuliatorius;
8.
Patogus naudojimui ir  saugojimui;
Funkcijos:
1.Optinių šviesolaidžių pažeidimams (lūžiams) ir blogam lenkimui nustatyti;
2.Klaidų patikra  OTDR  (Optical Time-Domain Reflectometer),optinių laikinių atspindžio matuoklių (reflektometrų) mirties zonoje;
3.Mechaninio
 perėjimo taškas optimizavimas

Pritaikymas:

1.Telekomunikacinių tinklų ir kabelinės TV  techniniam aptarnavimui;

2.Šviesolaidžių gamybos ir bandymo laboratorijose;

3. Šviesolaidžių matavimuose.

4.Kituose šviesolaidiniuose projektuose.

Techniniai parametrai:

Modelis

 BOB-VFL650-4

Centrinės bangos ilgis

 650+10nm

Skaidulos tipas

 SM arba MM

Optinė jungtis

 2.5mm FC, SC, ST universali jungtis

Išėjimo ga;ia

 35mW/40mW/45 mW/50 mW

Testavimo linijos ilgis

 25 Km/30 Km/35 Km/40 Km

Maitinimo šaltinis

 Viena didelės talpos pakraunama Li baterija

Baterijų darbo laikas

 Daugiau kaip10h

Darbo temperatūra

 -20~+60ºC

Saugojimo temperatūra

 -40~+85ºC

Korpuso medžiaga

 Aliumino lydinys

Gabaritai

 Ø24×138mm

Svoris

 Apie 90gr. (be baterijos)



1.4.Optinių signalų šaltinis BOB-VFL650-5.ZN kodai 550629,550625,550626

Bob-VFL650-5 korpusas pagamintas  iš nerūdijančio plieno pluošto.Jis buvo specialiai  išdirbtas kaip efektyvus ir ekonominis prietaisas optinių šviesolaidžių pažeidimams (lūžiams),krypčiai bei tam tikram šviesolaidžiui grupėje nustatyti. Jis padeda surasti kontrolinius taškus,blogos ryšio zonos,per staigų išlinkimą ar suskeldėjimą optiniuose šviesolaidžiuose.

Privalumai yra:ilgas tarnavimo laikas,tvirtas ir patikimas korpusas.Tai idealus šviesolaidinių tinklų instaliuotojų ir aptarnautojų prietaisas.

Savybės:

  1. MQW(multi-quantum-well) struktūros LD optinis šaltinis;
  2. Dirba nuolatinės veikos CW ( Continuous Wave) arba impulsiniame rėžime;
  3.Universali 2.5mm FC, SCST optinė jungtis;

  4.Pastovi išėjimo galia;

  5.Tvirtas ir ilgaamžis nerūdijančio plieno korpusas;

  6.Nano technologijų dėka suformuota daugiasluoksnė  apsaugo nuo ESD (statinio šoko,nesubalansuoto aukštos įtampos lauko);
  7.parkerio tipo korpusas.Patogus naudojimui ir  nešiojimui;

Funkcijos:
1.Optinių šviesolaidžių pažeidimams (lūžiams) ir blogam lenkimui nustatyti;
2.Klaidų patikra  OTDR  (Optical Time-Domain Reflectometer),optinių laikinių atspindžio matuoklių (reflektometrų) mirties zonoje;
3.Mechaninio perėjimo taškas optimizavimas

Pritaikymas:

  1.Telekomunikacinių tinklų ir kabelinės TV  techniniam aptarnavimui;

  2.Šviesolaidžių gamybos ir bandymo laboratorijose;

  3. Šviesolaidžių matavimuose.

  4.Kituose šviesolaidiniuose projektuose.

Techniniai parametrai:

 Modelis

BOB-VFL650-5

 Darbinės bangos ilgis

650+10nm

 Išėjimo galia

>5 mW/10 mW/20 mW

 Testuojamos linijos ilgis

5-20KM

 Skaidulos tipas

SM or MM

 Optinė jungtis

2.5mm universali jungtis (FC/SC/ST)

 Darbo temperatūra

-20~+60ºC

 Saugojimo temperatūra

-40~+85ºC

 Korpuso medžiaga

Varis

 Gabaritai

Ø13×167mm(be interfeiso)

 Maitinimo elementas

2 x AAA baterijos

 Svoris

Apie 50gr. (be baterijos)

Optinių signalų šaltinis BOB-VFL650-5  Galia-5mW.ZN kodas 550629

Optinių signalų šaltinis BOB-VFL650-5  Galia-10mW.ZN kodas 550625

Optinių signalų šaltinis BOB-VFL650-5  Galia-20mW.ZN kodas 550626

1.5.Optinių signalų šaltinis BOB-VFL650-6.ZN kodas

Bob-VFL650-6 korpusas pagamintas  iš nerūdijančio plieno pluošto.Jis buvo specialiai  išdirbtas kaip efektyvus ir ekonominis prietaisas optinių šviesolaidžių pažeidimams (lūžiams),krypčiai bei tam tikram šviesolaidžiui grupėje nustatyti. Jis padeda surasti kontrolinius taškus,blogos ryšio zonos,per staigų išlinkimą ar suskeldėjimą optiniuose šviesolaidžiuose.

Privalumai yra:ilgas tarnavimo laikas,tvirtas ir patikimas korpusas.Tai idealus šviesolaidinių tinklų instaliuotojų ir aptarnautojų prietaisas.

Savybės:

  1. MQW(multi-quantum-well) struktūros LD optinis šaltinis;
  2. Dirba nuolatinės veikos CW ( Continuous Wave) arba impulsiniame rėžime;
  3.Universali 2.5mm FC, SCST optinė jungtis;

  4.Pastovi išėjimo galia;

  5.Nusėdusios baterijos indikacija;

  6.Ilgas baterijos darbo laikas (iki 60 val.);

  7.Tvirtas ir ilgaamžis nerūdijančio plieno korpusas;

  8.Apsaugo nuo ESD (statinio šoko,nesubalansuoto aukštos įtampos lauko);
  9.parkerio tipo korpusas.Patogus naudojimui ir  nešiojimui;

Funkcijos:
1.Optinių šviesolaidžių pažeidimams (lūžiams) ir blogam lenkimui nustatyti;
2.Klaidų patikra  OTDR  (Optical Time-Domain Reflectometer),optinių laikinių atspindžio matuoklių (reflektometrų) mirties zonoje;
3.Mechaninio perėjimo taškas optimizavimas

Pritaikymas:

  1.Telekomunikacinių tinklų ir kabelinės TV  techniniam aptarnavimui;

  2.Šviesolaidžių gamybos ir bandymo laboratorijose;

  3. Šviesolaidžių matavimuose.

  4.Kituose šviesolaidiniuose projektuose.

Techniniai parametrai:



Modelis

BOB-VFL650-6

 Darbinės bangos ilgis

650+10nm (635mm galimas pagal užsakymą)

 Išėjimo galia

>5 mW/10 mW/20 mW/30mW

 Testuojamos linijos ilgis

5-30KM

 Skaidulos tipas

SM or MM

 Optinė jungtis

2.5mm universali jungtis (FC/SC/ST)

Pašvietimo tipai

Pastovus ir pulsuojantis

 Pulsavimo dažnis

Nuo 2Hz iki 3Hz/9Hz

 Darbo temperatūra

-20~+60ºC

 Saugojimo temperatūra

-40~+85ºC

 Korpuso medžiaga

Varis

 Gabaritai

Ø13×165mm(be interfeiso)

 Maitinimo elementas

2 x AAA baterijos

 Svoris

Apie 60gr. (be baterijos)



       CE, EMC, EMI, ROHS sertifikatai.

Optinio spinuliavimo šaltinių kainininkas 2015.07.09
Sviesos saltiniai 20150709.pdf
Adobe Acrobat Document 194.0 KB

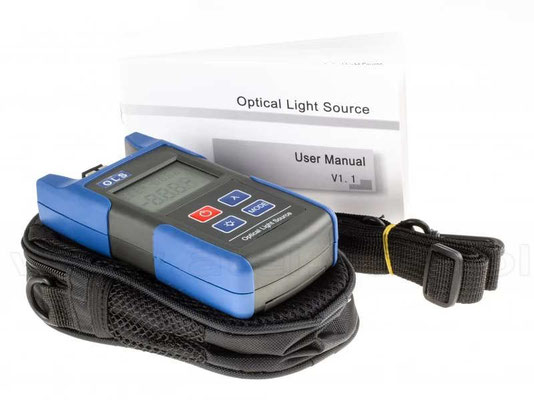

II. Nepertraukiamo optinio signalo spinduliavimo šaltiniai skirti naudoti optinio signalo slopinimo  matavimo sistemose.

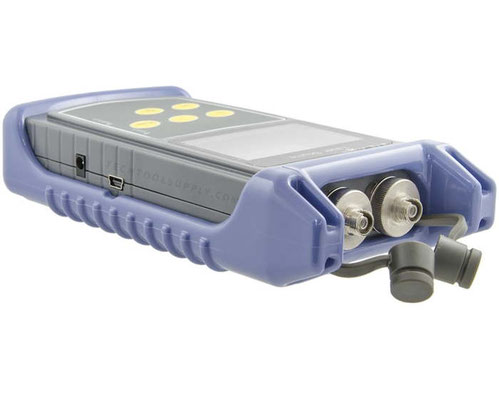

2.1.Optinio signalo šaltinis ST815.ZN Kodas 550687

Optinio signalo šaltinis ST815 turi dvi fiksuotas bangas: 1310±20nm, 1550±20nm.

Naudojamas matuojant vienamodes (singlemode) šviesolaidines linijas.

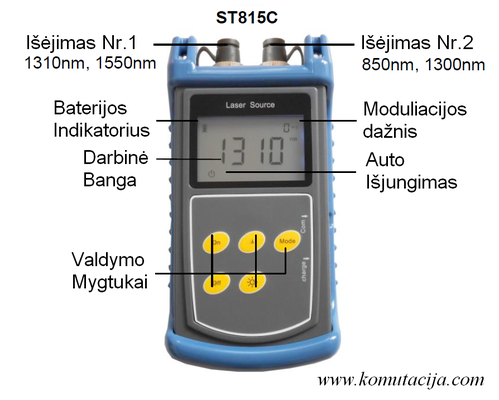

2.2.Optinio signalo šaltinis ST815C.ZN Kodas 550688

Optinio signalo šaltinis ST815 turi keturias fiksuotas bangas:

   1310±20nm, 1550±20nm.Naudojamas matuojant vienamodes (singlemode) šviesolaidines linijas.

   850±20nm, 1300±20nm.Naudojamas matuojant daugiamodes (multimode) šviesolaidines linijas.

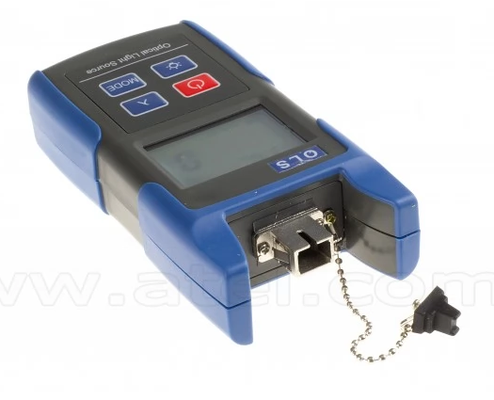

Brief Introduction

ST815 Series handheld optical light source provides a lot of convenience for your field work.

 High stability of output power and quite stable output wavelength, it is an ideal instrument for optical network installation, trouble shooting, maintenance and other optical fiber related systems.

Together with the ST800k or ST800H optical power meter, it is a perfect solution for fiber optic network applications.

Total Have four Sub models, for example ST815B allows for the testing of passive optical networks (PONs) at 1310 nm, 1490 nm and 1550 nm, the three wavelengths recommended by the ITU-T (G.983.3) for PONs.

 Key Features:

-Continuous light, modulated light output;

-Output double wavelength through one port;

-High stabilization;

-Auto 10minutes shut off function;

-Support FCSCST adapter;

-Big display LCD;

     -LED backlight switch on/off;

-Auto close back light in 8 seconds without operation;

-Li-ion rechargeable battery or 9V AAA battery;

-Battery voltage display;

-Low voltage checking and shut off to save energy;

-Identify the wavelength automatically (Please notice: use the same Brand optical power meter).

Technical Specifications

Emitter type

Fabry_Perot LD/DFB-LD

Output wavelength switch (nm)

Wavelength:

ST815 Wavelength: 1310±20nm, 1550±20nm

ST815B Wavelength: 1310±20nm, 1550±20nm, 1490±20nm

ST815C Wavelength: 1310±20nm, 1550±20nm, 850±20nm, 1300±20nm

ST815D Wavelength: 1310±20nm, 1550±20nm, 1625±20nm

ST815E Wavelength: 1310±20nm, 1550±20nm,650±20nm

Spectral width (nm)

5

Output optical power (dBm)

≥-7(standard)

≥0dBmcustomized

Optical Output Mode

CW/270Hz, 1kHz, 2kHz, 330Hz

Optical Interface

FC,SC,ST

Power Stability (dB) (Short time)

±0.05/15min

Power Stability (dB) (Long time)

±0.1/5h

General specifications

Working temperature ()

0--40

Storage temperature ()

-10----70

Weight (kg)

0.22

Dimension (mm)

160×76×28

Battery

Rechargeable Li-ion battery or Dry AAA battery

Batteryworking duration (h)

About 15 hours

Low voltage warning

7.2V

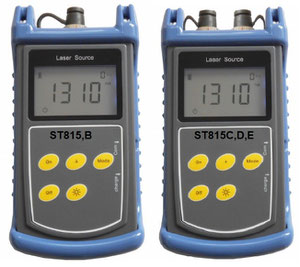

Models:

ST815

 Laser Source

1310±20nm, 1550±20nm

FC,SC,ST

Li-ion rechargeable battery Or 9V dry AA battery

ST815B

 Laser Source

1310±20nm, 1550±20nm, 1490±20nm

FC,SC,ST

ST815C

 Laser Source

1310±20nm, 1550±20nm,    850±20nm,  1300±20nm

FC,SC,ST

ST815D

 Laser Source

1310±20nm, 1550±20nm, 1625±20nm

FC,SC,S

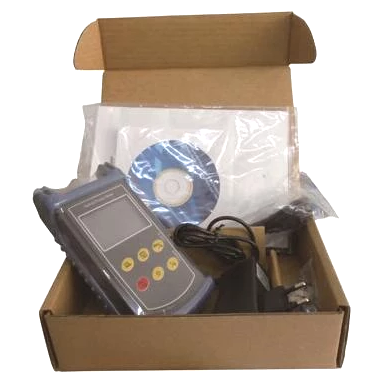

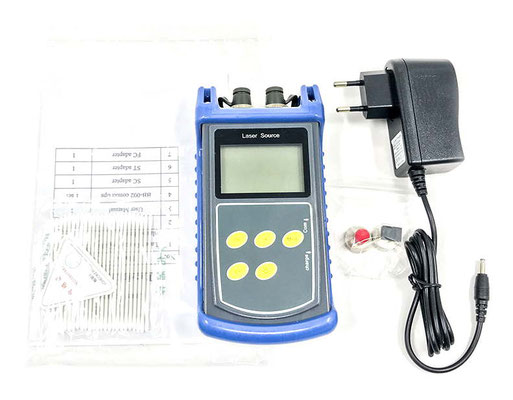

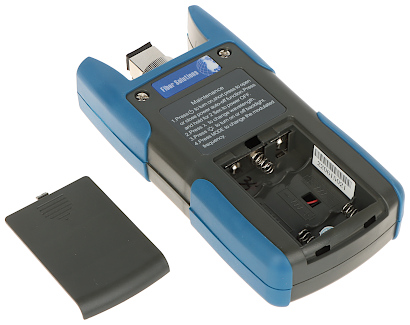

Standard Package

Model

Includes

ST815

1. ST815 Light Source



2. Protection shell



3.rechargeable battery(9V AA dry Alkaline battery optional)



4. AC Adaptor for rechargeable battery



5. User Manual



6. Cotton Tampon

FOD Serijos optinių signalų šaltiniai

III.FOD serijos optinių signalų  šaltiniai.

3.1.Optinių signalų šaltinis FOD-111.

Optinių signalų šaltinis FOD-111 (toliau "šaltinis") skirtas naudoti kaip 650 nm bangos ilgio šaltinis optinių kabelių parametrams matuoti, optinių šviesolaidžių pažeidimams (lūžiams) nustatyti bei tam tikro šviesolaidžiui grupėje identifikuoti.

Šaltinis maitinamas tik nuo dviejų AAAtipo elementų.

Universalus prievadas įgalina panaudoti šaltinį beveik su visomis populiariomis jungčių tipais nekeičiant prievado.

 Techninės charakteristikos:

  -Darbo bangos ilgis 650 nm;

  -Optinio signalo maksimalus galingumas optiniame SM kabelyje 9/125 ,ne mažiau 1 mW;

  -Optinio spektro plotis ne didesnis, kaip 3 nm prie 20oC;

  -Centrino bangos ilgio tikslumas ±10 nm;

  -Režimas - nuolatinis spinduliavimas;

  -Šviesolaidžių tipas - daugiamodis ir vienamodis;

  -Prievado tipas - universalus;

  -Šaltinis maitinamas dviem AAAtipo šarminiais galvaniniais elementais;

  -Šaltinio veikimo trukmė nuo vieno elementų komplekto 16 val.

  -Matmenys 96x47x24 mm;

  -Masė 50 gr.



3.2.Miniatiūrinis matomos šviesos šaltinis FOD-111R (2Hz).

 Miniatiūrinis matomos šviesos spinduliavimo šaltinis FOD-111 (2 Hz) yra įtaisas, kuris, atsižvelgiant į jo masę bei matmenis gali tapti jūsų ištikimas draugas, kaip mobilųsis telefonas ar raktų pakabukas.

Šaltinyje naudojama universali optinė jungtis,kas leidžia taupyti laiką prisijungiant prie šviesolaidino kabelio.
   Trūkio nustatytojo FOD-
111 ("pakabuko") savybės:

 -Mažiausias pasaulyje ;
   -Vienagyslio kabelio ir šviesolaidžio vietinių defektų lokalizacija;

 -Trūkio aptikimas reflektometrų “mirties zonoje”;

 -Sujungimų optimizacija mechaniškai suvirinant;

 -Šviesolaidžio skaidulos galo poliravimo kontrolė;

 -Optinio paviršiaus poliravimo galimybė,neišardžius prietaiso;

 -Apsauga nuo atsitiktinio įsijungimo.

   Techninės charakteristikos:
  -Išspinduliuojama galia-0 dBm;

  -Spinduliuojamos bangos ilgis- 650nm;

  -Vidinė moduliacija-2 Hz;

  -Nepertraukiamo darbo laikas-8val;

  -Maitinimas (baterija) 1х ААА;

  -Gabaritai- 60х35х15mm;

  -Svoris- 40 gr;

  -Darbo temperatūra -10 iki +40˚С.

3.3.Miniatiūrinis optinių signalų šaltinis FOD-113.

Miniatiūrinis  šviesos šaltinis FOD-113 ,tai prietaisas, kuris, dėl savo mažo svorio ir matmenų, gali tapti jūsų ištikimas draugas, kaip mobilusis telefonas  ar raktų pakabukas. Šaltinyje panaudota universali optinė jungtis,kas leidžia taupyti prisijungimo laiką prie šviesolaidino kabelio.
Kartu su  optinės galios matuokliu optinės galios šaltinis leidžia mums pamatuoti daugiamodės optinės  ryšio linijos parametrus.

Techninės charakteristikos:
  -Išspinduliuojama galia,-20dB;

  -Spinduliuojamos bangos ilgis- 850nm;

  -Vidinė moduliacija-CW (nuolatinės veikos CW (continuous wave )) signalas;

  -Nepertraukiamo darbo laikas-8val;

  -Maitinimas (baterija) 1х ААА;

  -Gabaritai- 60х35х15mm;

  -Svoris- 40 gr;

  -Darbo temperatūra -10 iki +50˚С.


3.4.Miniatiūrinis optinių signalų šaltinis FOD-114.

Miniatiūrinis  šviesos šaltinis FOD-114 ,tai prietaisas, kuris, dėl savo mažo svorio ir matmenų, gali tapti jūsų ištikimas draugas, kaip mobilusis telefonas  ar raktų pakabukas. Šaltinyje panaudota universali optinė jungtis,kas leidžia taupyti prisijungimo laiką prie šviesolaidino kabelio.
Kartu su  optinės galios matuokliu optinės galios šaltinis leidžia mums pamatuoti vienamodės (SM)

optinės  ryšio linijos parametrus.

Techninės charakteristikos:
  -Išspinduliuojama galia,-20dB;

  -Spinduliuojamos bangos ilgis- 1300nm;

  -Vidinė moduliacija-CW;

  -Nepertraukiamo darbo laikas-8val;

  -Maitinimas (baterija) 1х ААА;

  -Gabaritai- 60х35х15mm;

  -Svoris- 40 gr;

  -Darbo temperatūra -10 iki +50˚С.


3.5.Optinių signalų šaltinis FOD-115.

Optinių signalų šaltinis FOD-115 (toliau "šaltinis"), skirtas naudoti kaip 650 nm bangos ilgio šaltinį optinių kabelių parametrams matuoti, optinių šviesolaidžių pažeidimų (lūžių) vietoms nustatyti bei tam tikram šviesolaidžiui grupėje identifikuoti.

Šaltinis maitinamas dviem AA tipo šarminiais elementais.

Universalus prievadas įgalina panaudoti šaltinį beveik su visomis populiariomis jungtimis,nekeičiant prievado.

Techninės charakteristikos:

  - Darbo bangos ilgis 640-660 nm;

  -Optinio signalo maksimalus galingumas SM optiniame kabelyje 9/125  , ne mažiau 1 mW;

  -Optinio spektro plotis ne didesnis, kaip 3 nm prie 20oC;

   -Centrinio bangos ilgio tikslumas ±10 nm;

   - Režimai - nuolatinis spinduliavimas ir 2 Hz moduliuotas spinduliavimas.

   -Kad įjungti prietaisą įjungimo mygtuką reikia spausti 2 sek;

  -Šviesolaidžių tipas - daugiamodis ir vienamodis;

  - Prievado tipas - universalus;
  -Šaltinis
 maitinamas dviem AA tipo šarminiais galvaniniais elementais;

  -Šaltinio veikimo trukmė nuo vieno elementų komplekto -60 val;

  -Matmenys 157x62.7x30.5 mm;

  -Masė-75gr.

  -Darbo temperatūra 10 iki 35oC;

  -Santykinė oro drėgmė-80% prie 25oC.
  -
 Sandėliavimo sąlygos:-10 iki +50oC.



3.6.Optinių signalų šaltinis FOD 2107.



FOD-2107 yra nepertraukiamo optinio signalo spinduliavimo šaltinis ir yra naudojamas optinio signalo slopinimo  matavimo sistemose.
FOD-2107 išspinduliuoja optinį signalą,kurio galia siekia 0 dBm (1 mW) vienmodžiame  (SM)šviesolaidyje, esant 1,55 mikronų bangos ilgiui.
Prietaisas komplektuojasi keičiamu adapteriu pagal užsakovo pageidavimą.

Galima užsisakyti keletą adapterių įvairiems s(SC,ST,FC,Univ.) sujungimo tipams.

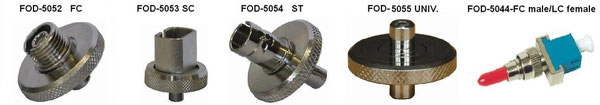

Optinio spinduliavimo šaltiniui FOD-2107 ir 21XX galima užsisakyti sekančias jungtis:
  -FOD-5052 Jungtis FC UCI ;

  -FOD-5054 Jungtis ST UCI ;
  -FOD-5053 Jungtis SC UCI;
  -FOD-5055 Universali jungtis UCI ;
  -FOD-5044 Hibridinė jungtis ( adapteris) FC (male)-LC (female).
 FOD-2107 komplektacija:
    -Prietaisas FOD-2107 - 1 vnt.
    -Jungties adapteris FC UCI-1 vnt.
    -Atsparus smūgiams, gumos korpusas - 1 vnt.
    -Minkštas nešiojimo dėklas - 1 vnt.

-Pakuotė, - 1 vnt.
    -Techninė pasas - 1 vnt.
Pagrindinės FOD-2107 techninės charakteristikos
:
  -Bangos ilgis
, nm                     1550

  -Išėjimo galingumas,dBm           0

  -Vidinė moduliacija                  270Hz

  -Spinduliavimo šaltinis               LD

  -Šviesolaidžio tipas                    SM

  -Gabaritai,mm                     147х74х28

  -Svoris,gr.                               250

  -Maitinimas              NiMH - akumuliatorius+keitiklis iš ~ 220V/ 50 Гц

  -Nepertraukiamo darbo laikas,val.   40

  -Darbo temperatūra, oC      nuo -10° iki +40° , prie 75% santykinio drėgnumo.

Optinio spinduliavimo šaltiniams FOD-2107 ir 21XX skirtos jungtys:


3.7.Optinio signalo šaltiniai FOD-2107,FOD-2108,FOD-2110,FOD-2112,FOD-2113,FOD-2114,FOD-2116

The Laser Light Sources FOD 2107,2108,2110

  • Singlemode (SM) or Multimode (MM)
  • Output power 0 dBm
  • Wavelength 850, 1310 1550 nm
  • Spectral bandwidth 5nm

The FOD 2112 provides two wavelengths: 1310&1550 nm.

The FOD 2113 provides three wavelengths: 1310&1550 nm in one port and 850 nm 10 |jVV in another port.

The FOD 2114 provides three wavelengths: 1310&1550 nm in one port and 650 nm 1 mW in another port for Visual Fault Locator.

The rapid growing of DWDM systems necessitates permanent supervisory channels at 1625 nm wavelength.

The FOD 2116 allows to solve this problem, as well as L band testing and InGaAs photodiode sensitivity limit testing. Using special multiplexors and demultiplexors (offered separately), the live fibers can be permanently tested without interrupting the signal traffic. The instrument also may be used for superchannel installation for a subsiquent 1625 nm OTDR application.

The units are supplied with:

FC, SC, ST or Universal 2.5 mm types of adaptors;

internal NiMH rechargeable batteries;

protective rubber boot;

soft carrying case;

AC Adapter 110-240V / 50-60Hz

RoHS Compliant

SPECIFICATIONS

2107

2108

2110

2112

2113

2114

2116

Output power, dBm:















650 nm











0



850 nm





-3



-20 (LED)





1310 nm



-3



-3

-3

-3



1550 nm

-3





-3

-3

-3



1625 nm













0

Light source (LD/LED*)

LD

LD

LD

LD

LD&LED

LD

LD

Fiber (SM/MM)

SM

SM

MM

SM

SM,MM

SM

SM

Internal modulation**

CW, 270Hz      CW, 270Hz

CW, 270Hz

CW, 270Hz

CW, 1/2kHz

CW, 1/2kHz 1/2Hz

1/2kHz

Battery lifetime, Hours

40

60

50

60

40

60

40

Dimensions, mm / Weight, g

147x74x28 / 250











Power

NiMH

rechargeable batteries + AC Adapter 110-240V / 50-60Hz





Operating temperature

-10°C

to +50°C - 85%

humidity non

condensing








*LD - laser diode; LED - light emitting diode

**CW - current wave; 270 Hz - 270±10 Hz frequency meander; 1/2 kHz - 1 kHz and 2 kHz frequency meander, switchable.

FOD 2107,21XX serijos optinio signalo šaltinių techninis aprašymas anglų kalba:
Laser Light Sources FOD 2107,21XX englis
Adobe Acrobat Document 96.7 KB

FOD 2107,21XX serijos optinio signalo spinduliavimo šaltinių tecninį aprašymą rusų kalba rasite ČIA:www.fod.ru.
