PLASTIKINAI RYŠIŲ ŠULINIAI.

(Cable polyethilene (PE) manholes.)

Plastikiniai šuliniai optikai 800 mm serijos

       (Optics acces chamber 800mm.)

Plastikinis šulinys skirtas optinio pluošto kabelio montavimui optinio ryšio kabelio trąsoje.Jame galima talpinti optinio kabelio rezervą arba optinę movą.Pagamintas iš PE (polietileno) taikant rotacinio liejimo technologiją.

1. Plastikinio šulinio optikai matmenys:
1.1. Optinio plastikinio šulinio,išlieto sukimosi būdu matmenys - 800 x 400 mm (skersmuo / aukštis).Svoris-14,00kg. be FOSC,16kg-su 1FOSC ir 18kg su 2 FOSC.
1.2 Tokio tipo šulinys optikai gali būti dedamas tik žalioje zonoje, nes  apkrova yra iki - 500 kg.Turėtumėte vengti virš jo pravažiuojančių įvairių transporto priemonių ir sunkiųjų mašinų (traktorių, mašinų, dirvožemio sutankinimo mašinų ir kt.)

1.3.Plastikinio šulinio dangtyje iš vidinės pusės yra išlieta kilpa zondui-markeriui pakabinti.

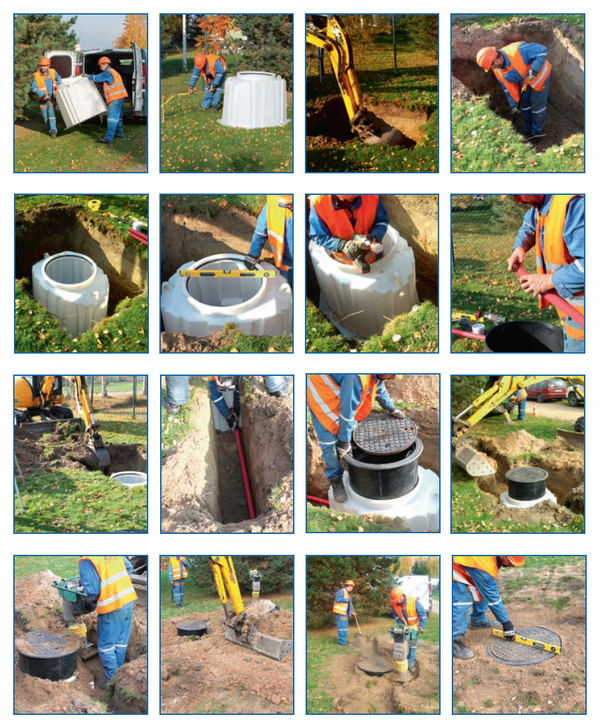

2. Duobės šuliniui paruošimas:
2.1. Maks.
kasimo gylis gali būti 1000 mm.
2.2. Duobės plotis turi būti bent 300 mm platesnis kiekvienoje šulinio pusėje.
2.3.Duobės dugnas turi būti pripildytas 100 mm sutankinto smėlio sluoksniu.
3. Šulinio pastatymas:
3.1.Šulinį reikia nuleisti į duobės dugną ir užtikrinti jo horizontalią padėtį;
3.2.Apsauginių šlangų įstatymui,šulinio kampuose su 50mm freza išpjauname atitinkamas kiaurymes ir,sudėję sandarinimo įvores,sustatome apsaugines plastikines šlangas.Kad žlangos geriau lystų per sandarinimo įvores,jas sutepame lubrikantu (tepalu).Šlangos į šulinš turi įlysti bent 50mm.Telekomunikacinis šulinys turi keturis išsikišusius kampus  optinių kabelių įvedimui.Tai užtikrina galimybę optinį kabelį įvesti iš reikiamos pusės.Šulinys komplektuojasi įvadiniais sandarikliais.
4.Duobės užpylimas:
4.1.Po apsauginių kabelių sustatymo duobė turi būti užpilta smėliu ir reikia užtikrinti bent 200mm smėlio sluoksnį virš šulinio iki apželdinamojo dirvožemio sluoksnio.
4.2.Optinio kabelio šulinį rekomenduotina pažymėti gelžbetoniniu stulpeliu arba pasyviniu markeriu (zondu) šulinio viduje,kuris pakabinamas prie dangčio apatinėje dalyje esama kilpa.

Naudinga žinoti:

  -32  mm movai montuoti reikia naudoti 50 arba 48 mm frezą;
  -50 mm movai montuoti reikia naudoti 68 mm frezą.

1.1.Plastikinis šulinys optikai 800 mm ZN Kodas 486041

       (Optics acces chamber 800mm new.)

Naujoviškas  tarpinis  optinio kabelio montavimo   šulinys,skirtas ilginamajam,tarpiniam arba rezerviniam kabeliui montuoti.

Optinio šulinio specifikacija:

-pagamintas: iš PE(polietileno) taikant rotacinio liejimo technologiją;

-naudojimo sritys:          optinio kabelio tęsimui bei atsargai;

šulinio svoris:          14kg;

diametras:              800mm;

priedai: komplekte guminės movos (2vnt.)

naudinga žinoti: 32mm movai montuoti reikia naudoti 50 arba 48 mm frezą;

                          50mm movai montuoti reikia naudoti 68 mm frezą.

Optinio šulinio 800x400 naujo tipo aprašymas
Opt800 N_lt.pdf
Adobe Acrobat Document 141.9 KB
Optinių šulinių D-800 ir D-1000 atitikties deklaracija
D-800 ir D-1000 atitikties deklaracija
Adobe Acrobat Document 118.2 KB
Optinio šulinio D-800 techninis brėžinys
D-800 techninis brezinys.pdf
Adobe Acrobat Document 342.0 KB

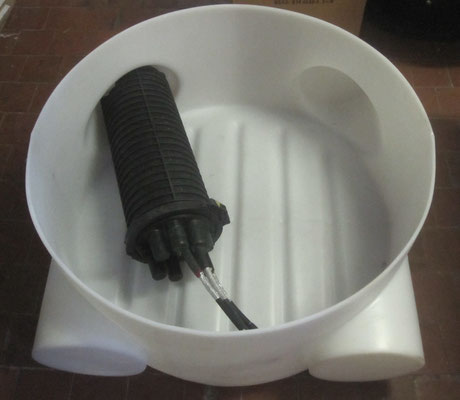

1.2.Plastikinis šulinys optikai 800 mm+1F su viena jungtimi FOC movai. ZN Kodas 486027

      (Optics acces chamber,with one interface for FOC coupling.)

Naujoviškas  tarpinis  optinio  kabelio  montavimo  šulinys  su  viena jungtimi "FOC" movai.

Skirtas ilginamajam,tarpiniam arba rezerviniam kabeliui montuoti.

Optinio šulinio specifikacija:

-pagamintas: iš PE(polietileno) taikant rotacinio liejimo technologiją;

-naudojimo sritys:          optinio kabelio tęsimui beatsargai;

šulinio svoris:          16kg;

diametras:              800mm;

priedai: komplekte guminėmovos (2vnt.)

naudingžinoti: 32mmovamontuotreikia naudot5arb48 mfrezą;

                          50mm movai montuoti reikia naudoti 68 mm frezą.

Optinio kabelio šulinio brėžinys.

OPTINIS ŠULINYS - FOC -LTZN.pdf
Adobe Acrobat Document 140.0 KB
Optinių šulinių D-800 ir D-1000 atitikties deklaracija
D-800 ir D-1000 atitikties deklaracija
Adobe Acrobat Document 118.2 KB
Optinio šulinio D-800+1F techninis brėžinys
OPtinis sulinys D-800+1F techninis brezi
Adobe Acrobat Document 344.8 KB

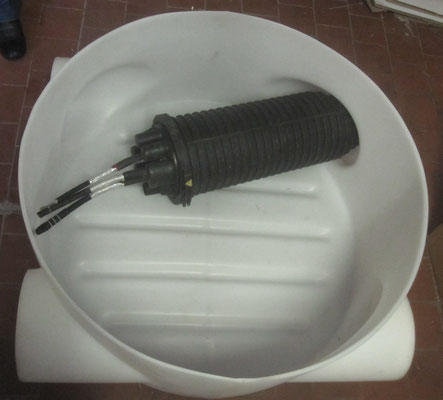

1.3.Plastikinis šulinys optikai 800 mm+2F su dviem jungtimis FOC movai. ZN Kodas 486040

      (Optics acces chamber,with two interface for FOC coupling.)

Naujoviškas  tarpinis  optinio kabelio  montavimo  šulinys  su dviem jungtimis "FOC" movai.

Skirtas ilginamajam,tarpiniam arba rezerviniam kabeliui montuoti.

Optinio šulinio specifikacija:

-pagamintas:iš PE (polietileno) ,taikant rotacinio liejimo technologiją;

-naudojimo sritys:optinio kabelio tęsimui bei atsargai;

-šulinio svoris:18kg;

-diametras:800mm.

Naudinga žinoti: 32mm movai montuoti reikia naudoti 50 arba 48 mm frezą;

                          50mm movai montuoti reikia naudoti 68 mm frezą.

Optinio šulinio D-800+2F aprašymas anglų kalba.
Optinis sulinys D-800+2F aprasymas.pdf
Adobe Acrobat Document 260.9 KB
Optinio šulinio D-800+2F techninis brėžinys
Optinis sulinys D-800+2F techninis brezi
Adobe Acrobat Document 346.0 KB

1.4.Plastikinis šulinys optikai D-1000x400 ZN Kodas

       (Optics acces chamber 1000mm.)



Naujo tipo plastikinis optinis šulinys,skirtas optinio pluošto kabelio montavimui.

Specifikacija:

pagamintas:iš PE (polietileno) taikant rotacinio liejimo technologiją;

naudojimo sritys:optinio kabelio tęsimui bei atsargai;

svoris: 32,5kg;

diametras:1000m;

naudinga žinoti:32  mm movai montuoti reikia naudoti 50 arba 48 mm frezą
50 mm movai montuoti reikia naudoti 68 mm frezą.

Optikos šulinio D-1000 brėžinys.
Optical chamber D-1000.pdf
Adobe Acrobat Document 305.9 KB
Optinių šulinių D-800 ir D-1000 atitikties deklaracija
D-800 ir D-1000 atitikties deklaracija
Adobe Acrobat Document 118.2 KB

1.5.Vertikalus optinių kabelių šulinys.ZN kodas

       (Vertical optic well.)

Naujoviškas vertikalus tarpinis šulinys optinio pluošto ir kitiems kabeliams montuoti.

Skirtas tęstiniam tarpiniam kabeliui ir rezervui montuoti vertikaliai, kai horizontaliai montuoti, dėl vietos stokos, yra sunku ar neįmanoma.

Vertikalus optinio kabelio šulinio specifikacija:

gaminio medžiaga: pagamintas iš polietileno (PE), naudojant roto liejimo technologiją;

panaudojimo sritis: kabelio tesimui ir atsargai;

svoris: 15,8 kg;

skersmuo: 820 mm;

aukštis: min. 730 mm, maks. 150 mm;

papildoma iranga: plastikinis dangtis, geležinis dangtis.

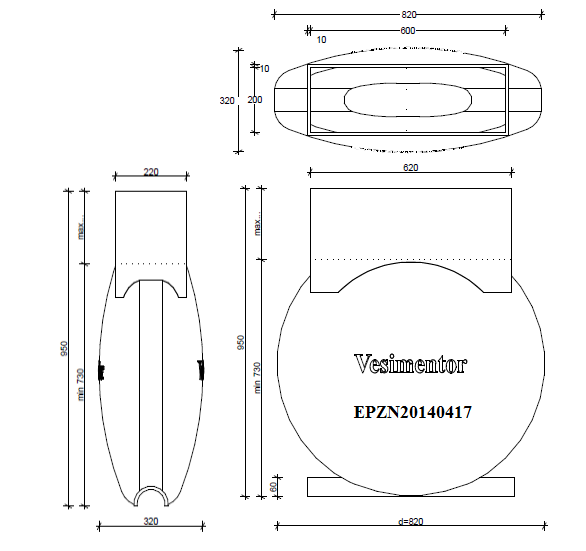

Vertikalaus optinio kabelio šulinio brėžinys.

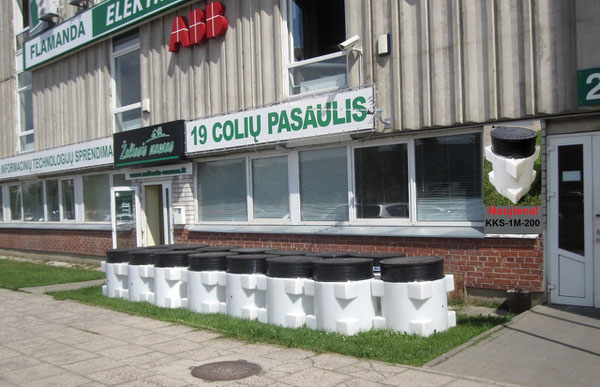

1.6.Plastikinis ryšių šulinys KKS1 Naujas.ZN Kodas 486042

      (Cable manhole KKS1.)

      Šiuolaikinis telekomunikacijų trasų tarpinis šulinys KKS1 (mažesnis nei KKS2) yra

naujovė, kuri gali būti naudojama vietoje betoninių šulinių.

 KKS1 kabelių kanalizacijos šulinys:

Pagamintas:  iš polietileno (PEP),taikant rotacinio liejimo technologiją;

Panaudojimo sritis: kabelių ir telekomunikacijų ryšio šuliniai;

Svoris: 17kg;

Gabaritai:570x850x800;

Galimi priedai: ketaus arba plastiko liukai,komplekte yra 2 guminės movos;

100mm movai montuoti reikia naudoti 108mm frezą,50mm movai-68mm frezą.

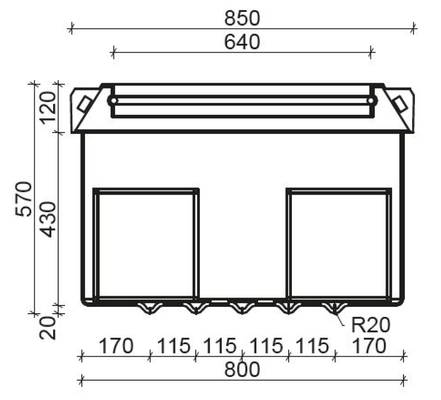

Plastikinio ryšių šulinio KKS1 brėžinys
KKS1 techninis brezinys.pdf
Adobe Acrobat Document 794.7 KB
Plastikinio ryšių šulinio KKS1 sertifikatas
KKS1 sertifikatas sert4_en.pdf
Adobe Acrobat Document 470.2 KB
Plastikinio ryšių šulinio KKS-1 atitikties deklaracija
KKS-1 atitikties deklaracija 20151117.p
Adobe Acrobat Document 118.2 KB
Plastikinio ryšių šulinio KKS-1 sertifikatas.
Sert.KKS-1.pdf
Adobe Acrobat Document 418.0 KB

1.6.1.Plastikinis ryšių šulinys KKS1+1F .ZN Kodas 486001

      (Cable manhole KKS1+1F)

  Šiuolaikinis telekomunikacijų trasų tarpinis šulinys KKS1+1F  su viena jungtimi FOC movai,yra naujovė, kuri gali būti naudojama vietoje betoninių šulinių.

 KKS1+1F kabelių kanalizacijos šulinys:

Pagamintas:  iš polietileno (PEP),taikant rotacinio liejimo technologiją;

Panaudojimo sritis: kabelių ir telekomunikacijų ryšio šuliniai;

Svoris: 22kg;

Gabaritai:570x850x800;

Galimi priedai: ketaus arba plastiko liukai,komplekte yra 2 guminės movos;

100mm movai montuoti reikia naudoti 108mm frezą,50mm movai-68mm frezą.

Optinio šulinio KKS-1+1F aprašymas anglų kalba
Optinio šulinio KKS-1 aprašymas en..pdf
Adobe Acrobat Document 405.7 KB
Optinio šulinio KKS-1+1F techninis brėžinys
KKS1+1F techninis brezinys.pdf
Adobe Acrobat Document 793.6 KB
Optinio šulinio KKS1+1F sertifikatas
KKS1+1F sertifikatas.pdf
Adobe Acrobat Document 181.0 KB

1.6.2.Plastikinis ryšių šulinys KKS1+2F .ZN Kodas 486002

      (Cable manhole KKS1+2F)

Šiuolaikinis telekomunikacijų trasų tarpinis šulinys KKS1+2F  su dviem jungtimis FOC movai,yra naujovė, kuri gali būti naudojama vietoje betoninių šulinių.

 KKS1+1F kabelių kanalizacijos šulinys:

Pagamintas:  iš polietileno (PEP),taikant rotacinio liejimo technologiją;

Panaudojimo sritis: kabelių ir telekomunikacijų ryšio šuliniai;

Svoris: 24kg;

Gabaritai:570x850x800;

Galimi priedai: ketaus arba plastiko liukai,komplekte yra 2 guminės movos;

100mm movai montuoti reikia naudoti 108mm frezą,50mm movai-68mm frezą.

Optinio šulinio KKS1+2F aprašymas anglų kalba
Optinio šulinio KKS1+2F aprašymas en..pd
Adobe Acrobat Document 333.4 KB
Optinio šulinio KKS1+2F techninis brėžinys
KKS1+2F techninis brezinys.pdf
Adobe Acrobat Document 297.0 KB
Optinio šulinio KKS1+2F sertifikatas
Sertifikatas KKS1+2F.pdf
Adobe Acrobat Document 181.0 KB

1.7.Plastikiniai ryšių šuliniai KKS-2 ir KKS-3.

(Cable manholes KKS2 and KKS3.)

Šiuolaikiniai telekomunikacijų trasų tarpiniai šuliniai KKS2 ir KKS3 yra naujovė, kuri gali būti naudojami vietoj betoninių šulinių.

Šulinys KKS2 paskaičiuotas didelėms apkrovoms (D400 klasė, iki 40t) ir gali būti montuojamas automobilniuose keliuose.

1.Plastikinio šulinio spalva:

1.1 Balta- su užrašu "Lady".

1.2.Juoda-be užrašo.

2.Plastikinio kabelinio šulinio išmatavimai:

2.1.Plastikinio kabelinio šulinio (pusinis) KKS-2 gabaritai:1150x800x800mm (ilgis x plotis x aukštis).Svoris-45,0kg.Šulinys atlaiko iki 40 tonų svorį.Gali būti komplektuojamas 12,5t-svoris 78kg, arba 40,0 tonos-svoris 88kg apkrovą atlaikančiu špyžiniu dangčiu.

2.2.Plastikinio kabelinio šulinio (pusinis) KKS-3 gabaritai:1600x800x800mm (ilgis x plotis x aukštis).Šulinys atlaiko iki 40 tonų svorį.Gali būti komplektuojamas 12,5t-svoris 78kg, arba 40,0 tonos-svoris 88kg, apkrovą atlaikančiu špyžiniu dangčiu.

2.3.Prie šulinio aukščio prisideda slankiojantis teleskopinis špyžinis liukas,kurio standartinės reguliavimo ribos yra iki 300mm.Tokiu būdu bendras šulinio aukštis siekia 800-1100mm.Teleskopinės dalies svoris-5kg.

2.4.Jeigu bendras šulinio aukštis yra mažesnis už duobės,kurioje jis statomas,tai galima užsakyti dar ilgesnį teleskopinį vamzdį.

3.Duobės šuliniui paruošimas.

3.1.Duobės gabaritai turi būti didesni po 500mm už šulinio gabaritus visu perimetru.

3.2.Duobės dugną reikia užpildyti 200mm storio sutankinto smėlio sluoksniu.

4.Šulinio pastatymas.

4.1.Šulinį reikia nuleisti į duobės dugną ir pastatyti horizontaliai.

4.2.Apsauginių kabelių vamzdžių įvedimui į šulinį atitinkamose vietose reikia su freza išpjauti atitinkamas kiaurymes ir sustatyti į jas sandarinimo tarpines.Po to sandarikių gumas reikia sutepti su lubrikantu (tepalu),kad lengviau būtų galima įstatyti apsauginius vamzdžius.Vamdžiai į šulinio vidų turi būti įstumti ne mažiau kaip 100mm.

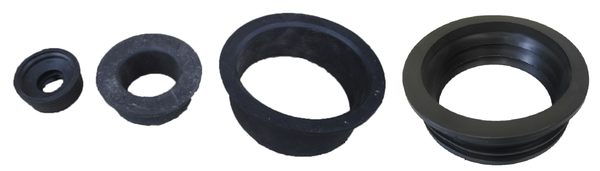

Sandarinimo tarpines (įvairaus dydžio) galima užsisakyti kartu su šuliniu.

5.Teleskopinio špyžinio liuko pastatymas.

5.1.Prieš įstatant teleskopinį špyžinį liuką,lubrikantu reikia sutepti guminę sandarinimo gumą ,esančią šulinio angoje ir per šią angą įstumti teleskopinį vamzdį į šulinį iki reikiamo gylio.

5.2.Galima užsisakyti 100mm,50mm ir 32mm diametų tarpinių įvadiniams vamzdžiams hermetizuoti.

Lengvas šulino ir dangčio svoris leidžia be specialių transporto priemonių ir technikos (pvz.fiskaro)  pervežti ir pastatyti šulinį.

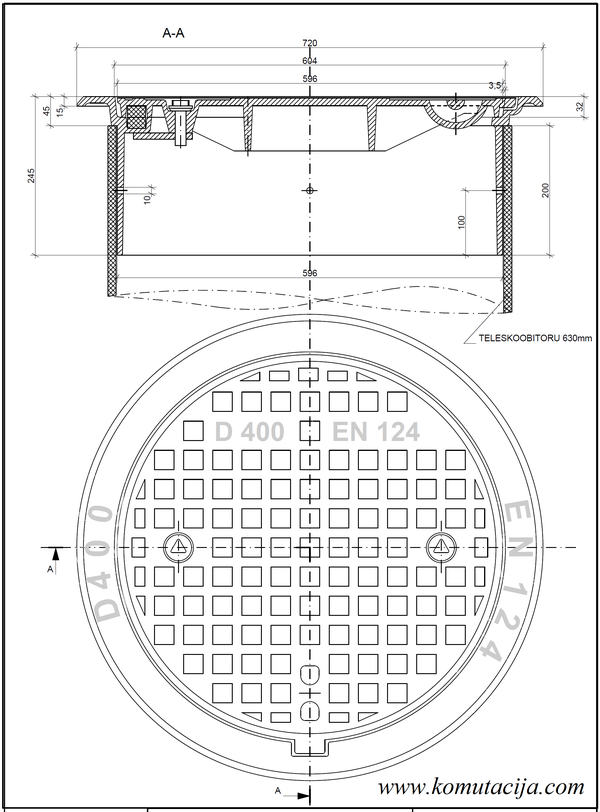

5.3.Teleskopinis špyžinis liukas,kurio diametras yra 630mm,yra įtvirtinamas dviem „užtraukiamais“ varžtais ir turi vietą signalizacinio daviklio pastatymui.Bendras dangčio ir teleskopinės šulinio dalies svoris yra:

  -12,5 tonos dangčio svoris-78,00kg.,plius teleskopinė dalis 5kg.Viso-83,00Kg;

  -40,0 tonos dangčio svoris-88,00kg.,plius teleskopinė dalis (važiuojamai kelio daliai rekomenduotina 500mm ilgio teleskopinė dalis) 6,5kg.Viso-94,50Kg;

6.Duobės užpylimas.

6.1.Po apsauginių vamzdžių sustatymo duobę užpilkite sutankinto grunto sluoksniais po 300mm.Žiūrėkite,kad grunte nebūtų stambių akmenų didesnių kaip 30mm.

6.2.Platikiniame šulinyje abiejuose šonuose 15cm nuo dugno yra išlietos tvirtos plastikinės aikštelės,kurių gabaritai yra 230x100x20mm.Jos skirtos praeinančių kabelių tvirtinimui.

7.Šulinio aptarnavimas.

7.1.Plastikiniai kabeliniai šuliniai nereikalauja aptarnavimo,nes yra pagaminti iš gero plastiko.



Gamintojas:OÜ Vesimentor

1.8.Plastikinis šulinys KKS2.(Cable manhole KKS2)

Šiuolaikinis telekomunikacijų trasų tarpinis šulinys KKS2 yra naujovė, kuri gali būti naudojama vietoj betoninių šulinių.Norint patenkinti platesnį vartotojų ratą ir pagerinti plastikinio ryšio šulinio kainą,priklausomai nuo paskirties,yra gaminami du šulinių tipai:

1.Plastikinis ryšio šulinys  KKS2 A klasė.Apkrova iki 40t;

2.PLastikinis ryšio šulinys KKS2 B klasė.Apkrova iki   3t.

1.8.1.Plastikinis šulinys KKS2 (A klasė).ZN kodas 486043

          (Cable manhole KKS2 class A.)

Specifikacija:

-pagamintas: iš polietileno (PE),taikant rotacinio liejimo technologiją;

-naudojimo  sritis: kabelių ir telekomunikacijų šuliniai, žemės šilumos šuliniai:

-svoris: 40 kg + priedai;

-priedai: ketaus liukas (apkrova  D400), movos;

-naudinga žinoti: (100 mm movai montuoti reikia naudoti 108 mm frezą; 50 mm movai montuoti reikia naudoti 68 mm frezą).

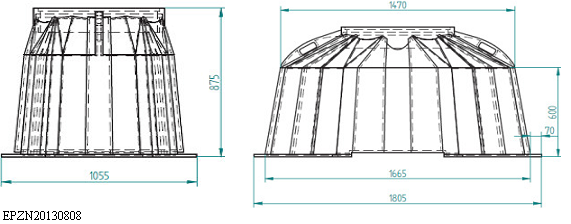

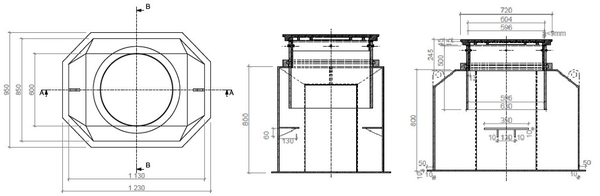

Plastikinio ryšių šulinio KKS-2A brėžiniai.

Plastikinio ryšių šulinio KKS-2A aprašymas.
KKS2 _A klasė_ šulinys-LT ZN.pdf
Adobe Acrobat Document 203.9 KB
KKS2 klasės šulinių montavimo instrukcija.
KKS2 šulinių Montavimo instrukcija.pdf
Adobe Acrobat Document 219.5 KB
KKS2 šulinių klasės sertifikatas.
kks-2 sertifikatas.pdf
Adobe Acrobat Document 563.5 KB

1.8.2.Plastikinis šulinys KKS2 (B klasė).ZN kodas 486026

          (Cable manhole KKS2 class B.)

Specifikacija:

-pagamintas: iš polietileno (PE),taikant rotacinio liejimo technologiją;

-naudojimo  sritis: kabelių ir telekomunikacijų šuliniai, žemės šilumos šuliniai:

-svoris: 30 kg + priedai;

-priedai: ketaus liukas (apkrova  D125), plastikiniai liukai 200kg,600kg,1500kg, movos;

-naudinga žinoti: (100 mm movai montuoti reikia naudoti 108 mm frezą; 50 mm movai montuoti reikia naudoti 68 mm frezą).

Plastikinio ryšių šulinio KKS-2B aprašymas.
KKS2 _B klasė_ šulinys-LT ZN.pdf
Adobe Acrobat Document 203.6 KB
KKS2 šulinių montavimo instrukcija
KKS2 šulinių Montavimo instrukcija.pdf
Adobe Acrobat Document 219.5 KB
KKS2 šulinių sertifikatas.
kks-2 sertifikatas.pdf
Adobe Acrobat Document 563.5 KB

Šulinio instaliavimo nuotraukos.

Plastikinio šulinio pastatymas ant esamos trasos.



1.9.Plastikinis ryšio šulinys KKS3.(Cable manhole KKS3.)

Šiuolaikinis telekomunikacijų trasų tarpinis šulinys KKS3 yra naujovė, kuri gali būti naudojama vietoj betoninių šulinių.Norint patenkinti platesn5 vartotojų ratą ir pagerinti plastikinio ryšio šulinio kainą,priklausomai nuo paskirties,yra gaminami du šulinių tipai:

1.Plastikinis ryšio šulinys  KKS3 A klasė.Apkrova iki 40t;

2.PLastikinis ryšio šulinys KKS3 B klasė.Apkrova iki   3t.

1.9.1.Plastikinis ryšio šulinys KKS3A (ZN Kodas 486045)

Kabelinis šulinys KKS3 (A klasė) skirtas naudoti didelių apkrovų zonose ir tinka įrengti po važiuojamąja kelio dalimi.Kabelinis šulinys KKS3 atitinka D400 klasę, kuri gali atlaikyti apkrovą iki 40 t.

Specifikacija:

-pagamintas: iš polietileno (PE),taikant rotacinio liejimo technologiją;

-naudojimo  sritis: kabelių ir telekomunikacijų šuliniai, žemės šilumos šuliniai:

-svoris: 60 kg + priedai;

-priedai: ketaus ir plastiko liukai (apkrova  D400), movos;

-naudinga žinoti: (100 mm movai montuoti reikia naudoti 108 mm frezą; 50 mm movai montuoti reikia naudoti 68 mm frezą).

KKS 3 A klasės šulinio aprašymas.
KKS3 _A klasė_ šulinys-LT ZN.pdf
Adobe Acrobat Document 128.0 KB

1.9.2.Plastikinis ryšio šulinys  KKS3B (ZN Kodas 486025).

Kabelinis šulinys KKS3 (B klasė), skirtas naudoti tik žaliosiose zonose, nes atlaiko apkrovą iki 3 t.

Specifikacija:

-pagamintas: iš polietileno (PE),taikant rotacinio liejimo technologiją;

-naudojimo  sritis: kabelių ir telekomunikacijų šuliniai, žemės šilumos šuliniai:

-svoris: 40 kg + priedai;

-priedai: ketaus ir plastiko liukai (apkrova  iki 3t), movos;

-naudinga žinoti: (100 mm movai montuoti reikia naudoti 108 mm frezą; 50 mm movai montuoti reikia naudoti 68 mm frezą).

KKS3 B kasės šulinio aprašymas.
KKS3 _B klasė_ šulinys-LT ZN.pdf
Adobe Acrobat Document 118.8 KB

Sandarinimo tarpinės ir frezos joms įdėti.

Pastaba:Kišant vamzdį per sandarinimo tarpinę būtinai naudokite lubrikantą,pagerinantį slydimą.

Sandarinimo tarpinių D40-110mm atitikties deklaracija
Rubber_seal_declaration.pdf
Adobe Acrobat Document 208.0 KB

2.Plastikiniai šulinių dangčiai.Polyethylene (PE) manhole covers.)

Plastikiniams šuliniams,kur nėra reikalinga didelė apkrova yra gaminami plastikiniai dangčiai sekančių apkrovų:

  -iki 200kg;

  -iki 600kg;

 -iki 1500kg.

Kaip papildoma apsauga nuo patekimo į šulinį vandens ar purvo yra naudojama guminė tarpinė,kurią reikia įsigyti papildomai.Dažniausiai instaliuojant tarpinės nenaudoja.

2.1.Plastikinis dangtis iki 200kg.ZN kodas 486047

Pagamintas iš aukštos kokybės poliolefino (PO) plastiko rakinami šuliniai žaliosios zonos komunikacijos šuliniams, siurblinėms ir kt.
Šulinių dangčių paviršius yra neslidus, yra užrakinimo sistema bei dirvožemiui ir vandeniui atsparus tarpiklis. Plastikinį dangtį galima įsigyti su tarpikliu arba be tarpiklio.

gaminio medžiaga:pagaminta iš poliolefino (PO);

panaudojimo sritis:žaliosios zonos;

svoris: 5,5kg;

skersmuo: 648mm;

keliamoji galia:max 200kg.

Techninis brėžinys:

Plastikinio dangčio 200kg atitikties deklaracija.
PD 200 atitikties deklaracija.pdf
Adobe Acrobat Document 185.1 KB
Plastikinio dangcio 200kg atitikties dek
Adobe Acrobat Document 73.8 KB

2.2.Plastikinis dangtis iki 600kg.ZN Kodas 486048

Pagamintas iš aukštos kokybės poliolefino (PO) plastiko rakinami šuliniai žaliosios zonos komunikacijos šuliniams, siurblinėms ir kt.
Šulinių dangčių paviršius yra neslidus, yra užrakinimo sistema bei dirvožemiui ir vandeniui atsparus tarpiklis. Plastikinį dangtį galima įsigyti su tarpikliu arba be tarpiklio.

gaminio medžiaga:pagaminta iš poliolefino (PO);

panaudojimo sritis:žaliosios zonos;

svoris: 7,5kg;

skersmuo: 648mm;

keliamoji galia:max 600kg.

Plastikinio dangčio 600kg atitikties deklaracija.
PD 600 atitikties deklaracija 20150310.p
Adobe Acrobat Document 225.9 KB
Plastikinio dangcio 600kg atitikties dek
Adobe Acrobat Document 55.3 KB

2.3.Plastikinis dangtis iki 1500kg.(15kN) ZN kodas 486049

Pagamintas iš aukštos kokybės poliolefino (PO) plastiko rakinami šuliniai žaliosios zonos komunikacijos šuliniams, siurblinėms ir kt.
Šulinių dangčių paviršius yra neslidus, yra užrakinimo sistema bei dirvožemiui ir vandeniui atsparus tarpiklis. Plastikinį dangtį galima įsigyti su tarpikliu arba be tarpiklio.

gaminio medžiaga:pagaminta iš poliolefino (PO);

panaudojimo sritis:žaliosios zonos;

svoris: 9,5kg;

skersmuo: 648mm;

keliamoji galia:max 1500kg.(15kN).

Plastikinio dangčio 1500kg atitikties deklaracija.
PD 1500 atitikties deklaracija 20150310.
Adobe Acrobat Document 184.4 KB
Plastikinio dangcio 1500 kg atitikties d
Adobe Acrobat Document 74.0 KB

3.Ketiniai liukai 12,5t ir 40t.

3.1.Ketinis liukas 12,5T.ZN Kodas 486050

Kokybiškas liukas iš ketaus 12,5t apkrovai.

Pagamintas:iš lieto ketaus (GGG-50) .

Naudojimo sritys: telekomunikacijų šuliniai.

Svoris: 78 kg (B125).

Atidarymui naudojamas : liuko raktas

Pastaba:(liuką galima užsakyti ir be firmos logotipo. Jeigu partijos didelės, galima užsakyti liukus su savo firmos logotipu).

Ketinio liuko 12,5t brėžinys
b125 liuko brezinys.pdf
Adobe Acrobat Document 342.3 KB
Ketinio liuko 40t ir ketinio liuko 12,5t atitikties deklaracija.
KL 40t ir KL12,5t atitikties deklaracija
Adobe Acrobat Document 118.3 KB

3.2.Ketinis liukas 40T.ZN Kodas 486051

Kokybiškas liukai iš ketaus  40t apkrovai.

Pagamintas:iš lieto ketaus (GGG-50) .

Naudojimo sritys: telekomunikacijų šuliniai.

Svoris: 88 kg (D400).

Šio tipo liukui rekomenduotina naudoti 50cm aukščio plastikinę teleskopinę dalį.

Atidarymui naudojamas : liuko raktas

Pastaba:(liuką galima užsakyti ir be firmos logotipo. Jeigu partijos didelės, galima užsakyti liukus su savo firmos logotipu).

Ketinio liuko D40 brėžinys
d400 liuko brezinys.pdf
Adobe Acrobat Document 378.7 KB

Plastikinių šulinių privalumai:

1. Pakrauti ir iškrauti nėra reikalingas kėlimo įrenginys;

2. Transportavimas į objektą pigesnis, transportuoti, pakanka lengvojo

    automobilio (nedidelio krovininio arba priekabos);

3. Montuojant nėra reikalingas keltuvas;

4. Visiškai atsparus vandeniui ir gruntui;

5. Netrūkinėja ir nebyra;

6. Slankusis liukas, kuris priglunda prie žemės paviršiaus;

7. Atlikus montavimo darbus šulinio nereikia tikrinti norint įsitikinti,

    ar jis yra atsparus vandeniui ir gruntui (palengvina priežiūros darbus).



KKS-2 ir KKS-3 plastikinių ryšio šulinių montavimo instrukcija.
KABELIU SULINIO KKS-2,KKS-3 MONTAVIMO IN
Adobe Acrobat Document 38.0 KB
KKS 2 šulinio aprašymas
kks2 ZN.pdf
Adobe Acrobat Document 96.1 KB
KKS 3 aprašymas
kks3 ZN.pdf
Adobe Acrobat Document 95.0 KB
Plastikinio ryšių šulinio KKS-2 sertifikatas
KKS 2 sert-nr-12.pdf
Adobe Acrobat Document 54.2 KB

Plastikinio ryšių šulinio KKS-3 brėžiniai.

Plastikinio ryšių šulinio KKS-3 sertifikatas.
KKS 3 sert-14.pdf
Adobe Acrobat Document 54.1 KB

4.Magnetinis šulinio dangčio pakėlėjas.

Magnetas skirtas ketaus dangčiui kelti.

  Naudojimo instrukcija:

   -Dėkite dangčio kėlimo magnetą ant ketaus dangčio, prieš tai nuo šio nuvalę smėlį, akmenis, purvus ir kitus nešvarumus (1 pav.);

  -Pakelkite ketaus dangtį (2pav.) ir atitraukite jį nuo šulinio angos. Magneto keliamoji galia - iki 100 kg (3 pav.);

  -Norėdami atitraukti magnetą nuo ketaus dangčio, palenkite rankenėlę į dešinę arba į kairę (4 pav.);

  -Sustumkite teleskopinį strypą į pradinę padėtį, palenkdami rankenėlę į apačią (5 pav.);

  -Po naudojimo visada kruopščiai nuvalykite  magneto apačią nuonešvarumų. (6 pav.).

Naudinga žinoti:

Svoris:                                 5,4 kg

Priežiūra:                             Reguliariai valykite ir sutepkite  magneto  padą.

Venkite:                       dangčio kėlimo magneto sąlyčio su mobiliaisiais telefonais, kreditinėmis ir debetinėmis  kortelėmis, mechaniniais laikrodžiais, vaizdo įrašais, širdies stimuliatoriais ir klausos aparatais - tai gali pakenkti anksčiau nurodytų prietaisų veikimui.

Magnetinio dančio pakėlėjo aprašymas.
Magnetinis dangcio pak._LT 2012.11.07.pd
Adobe Acrobat Document 201.7 KB

Plastikinio šulinio KKS-2 montavimo vaizdo medžiaga.

Plastikinio šulinio KKS-2,KKS-3 užrakto veikimo principas.

Vesimentor šulinių katalogas 2014
Manholes EN 2014 Kom CPC.pdf
Adobe Acrobat Document 4.0 MB
Plastikinių telekomunikacinių šulinių kainininkas 2017.07.11
Plastikiniu suliniu kainininkas 2017.07.
Adobe Acrobat Document 681.7 KB

VESIMENTOR šulinių sertifikatai.

Plastikinių šulinių galerija.

Papildomo įvado formavimas plastikiniame šulinyje.

Guminės tarpinės 32m,50mm ,100mm ir 110mm.

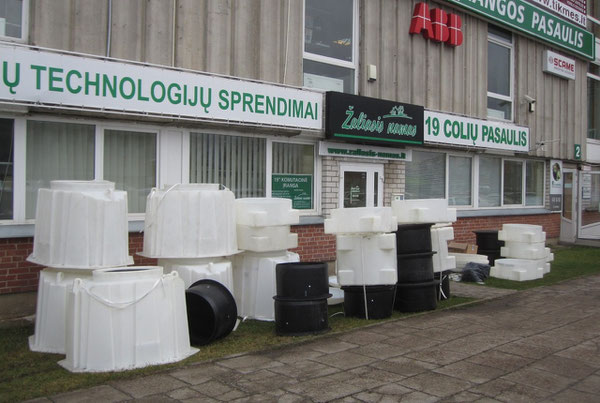

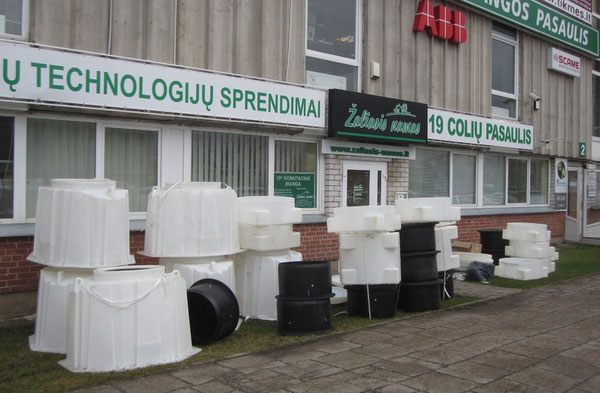

Gauta nauja plastikinių šulinių siunta. Nr.1


  • 5.Gamintojas :Evopipes SIA.

5.1.Plastikinis šulinys TC900/700/450.ZN kodas 486022

Plastikinis šulinys naudojamas statant magistralines optines trasas.Naudojamas technologinių optinio kabelio rezervo talpinimui ir apsaugai,optinių movų montavimui.Statomas po žeme.Hermetiškas,neveikiamas korozijos,atsparus smūgiams.

TC900/700/450 Techninis aprašymas anglų kalba rasite ČIA:
TC900_700_450 evopipe.pdf
Adobe Acrobat Document 345.4 KB

5.2.Telekomunikacijų šulinys TC 800.ZN kodas

SPECIFIKACIJA:
Ryšių šulinys TC800,kurio gabariati (išorinis diametras-C896,vidinis-800,aukštis-650,1000 arba 1200mm) yra pagamintas iš polietileno (PE100). Šulinyje yra įrengti horizontalūs sutvirtinimo žiedai užtikrintys atitinkamą standumą vertikaliam spaudimui. Pagal EN 124,šuliniai yra skirti pėsčiųjų zonoms ir automobilių stovėjimo aikštelėms. Jis neturėtų būti naudojamas važiuojamoje dalyje.
MATMENYS:
- Išorinis skersmuo - 896mm;
-Vidinis skersmuo - 800mm;
-Aukštis - 650mm,1000mm arba 1200mm (gali būti įvairus,priklausomai nuo poreikio);
-Plastmasės PE (dugno storis 8 mm ) 1000x1000mm
PRIEDAI:
- Betono žiedas;
- Ketaus dangtis 12,5 t (B klasė);
- Varžtai (3 vnt.).

TAIKYMO SRITYS:
-Telekomunikaciniai tinklai;
-Šviesolaidinių kabelinių linijų tinklai;
-Electros kabelinių linijų tinklai;
-Geležinkelių signalizacijos;
-Gatvių apšvietimas.
Sistemos privalumai:
- Didelis vidinis skersmuo (ID800) suteikia didelį darbo vietos plotą;
-Horizontalių žiedų sistema - stabilizuoja dirvožemio spaudimą ir padidina šulinio mechaninį stiprumą;
-Lengva transportuoti - nereikalingas kranas;
-Galimybė greitai išpjauti jungiamąsias kiaurymes;
-Šviesi ir švari darbo vieta (geltonas šulinio vidinis paviršius;
-Didelis atsparumas korozijai ir cheminių medžiagų poveikiui;
-Ilgas tarnavimo laikas (> 50 metų);
-Žiedų standumo klasė SN4.

Telekomunikacijų šulinio aprašymas anglų kalba:
Cable_connection_Chamber_EVO_TC896-800-6
Adobe Acrobat Document 231.0 KB

5.3.Optinių kabelių sujungimo šulinys TC800/625/450.ZN kodas 486021

Kabelinis šulinys TC800/625/450 gaminamas iš 100% pirminio polietileno (PF100).Sienelių storis 8mm.Komplektuojamas su guminiu žiedu ir hermetiniu dangčiu,kurio paviršiuje yra suformuotos rankenos.

 Specifikacija:

  -Komplektuojamas  su vandeniui atspariu dangčiu LGH 63D;
  -Svoris-29kg;
  -Žiedų standumo klasė SN4

  -Ketaus dangtis iki 12,5t (klasė B) ir iki 40t (klasė D) taip pat galimi;

  -vidinis aukštis 440mm,išorinis-470mm.



5.4.Kabelių šulinys TC630/625/830.

Kabelinis šulinys TC630/625/830 gaminamas iš 100% pirminio polietileno (PF100).Sienelių storis 8mm.Komplektuojamas su guminiu žiedu ir hermetiniu dangčiu,kurio paviršiuje yra suformuotos rankenos.

Numatytas šulinio aukščio reguliavimas,atitinkamai nupjaunant.

  • Gamintojas :Evopipes SIA.
